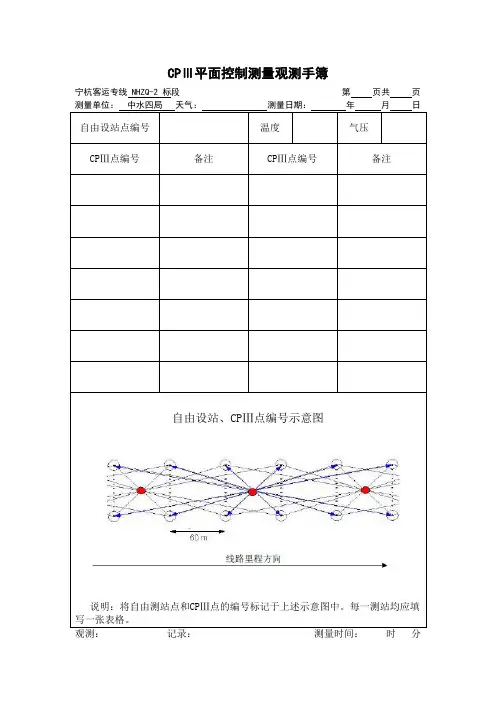

A1 平面控制测量记录薄
平面控制测量
记录薄
工程名称：
记录薄编号：
第本共本
青海省公路科研勘测设计院
路线名称
工程（工点）名称
测设单位
平面控制测量
记录薄
记录薄编号：
第本共本
仪器型号
记录开始日期：20 年月日
记录完毕日期：20 年月日
共填页
专业组长
项目经理
如有人拾得本薄请寄还:
地址：邮编：
总目录
本薄目录
测站日期：20 年月日天气：上午下午第页
测量：记录：复核：
控制测量实验报告
控制测量实习报告 姓名：邸凯 院系：资源工程学院 专业：测绘工程一班 学号：2011092549 实习地点：厦门海沧区 指导教师：高鹏 2014年12月
控制测量实习报告 2011092549 11资源测绘（1）班邸凯 一．实习单位：福建省地质测绘院厦门分院 二．实习项目：中共厦门市委党校迁建工程 三．项目概况：本项目位于厦门市海沧区天竺山西路，起算控制点引用厦门市测绘与基础地理信息中心提供的2006年布设的I级导线点，经检测其精度满足规范要求，可作为本项目起算控制点；坐标系为92厦门坐标系，高程系为1985国家高程基准。 四．实习时间：2014年12月 五．实习地点：厦门市海沧区天竺山西路71号 六．小组成员：苏景坤周三平廖旭辉邸凯王志斌七．技术指导：苏景坤 八．实习目的： 1.通过实习，熟悉并掌握控制网的布设方法及三、四等控制测量的作业程序及施测方法。 2.对野外观测成果的整理、检查和计算。掌握用测量平差理论处理控制测量成果的基本技能。 九．实习设备： 全站型电子速测仪，DS3型微倾式水准仪，塔尺，三脚架，盘尺，半圆仪，测钎，直尺等。
十．实习内容： 1. 平面控制网的建立。 2. 高程控制网的建立。 3. 控制网平差与精度计算。 十一．实习步骤： 1.高程控制网 1.1布设 1.1.1根据提供的高级控制点资料，到测区实地现场勘察。了解高级控制点标志的完好情况，核对地形图的准确性，初步考虑导线的布设形式。 1.1.2在本测区范围内，综合考虑测区内高级控制点的数量、分布及地形条件等情况，根据技术要求，确定导线布设形式及点的位置，用铅笔标于图上并编号。绘制出注有高级控制点和导线点点位的导线设计略图. 1.2四等水准测量： 1.1使用DS3水准仪水准测量： 1.1.1观测 (1)根据设计好的导线路线，结合实地情况布设水准路线，采用四等水准测量观测程序进行，使用双面尺法观测。 (2)在进行观测时，将仪器大致架设在两尺的中点处，每次中丝读数之前，按一下水准仪上的自动安平按钮，读出中丝和视距丝（上丝、下丝）读数。
控制网复测报告(定稿)
xxxxxxxx工程 工程控制网测量报告批准： 审核： 编制：
xxxxxxx经理部二O一八年六月
目录 一、任务目的................................................................................................................................................................... - 1 - 二、测区概况................................................................................................................................................................... - 1 - 三、已有资料................................................................................................................................................................... - 1 - 四、编制依据................................................................................................................................................................... - 1 - 五、控制网复测任务...................................................................................................................................................... - 1 - 六、控制复测................................................................................................................................................................... - 2 - 七、新增加密点测绘...................................................................................................................................................... - 2 - 八、成果及控制点点位图............................................................................................................................................. - 3 -
放线测量记录表(图表)
施工层放线测量记录表 建设单位柳州保利置业有限公司定位依据GS-13-Z-01 建筑物定位J-Z-01 (总平定位图) 单位工程 保利.大江郡13#及地下室引上控制轴线总平面图（J-Z-01) 名称 施工部位负一层独立柱建筑物起点轴2~2轴交13-N轴.18轴交13-A轴.38轴交N~13A轴 工长审查意见： 工长： 年月日 监理单位意见： 工地代表： 年月日 11
建设单位意见： 工地代表： 年月日 轴线复核记录 工程名称：保利.大江郡 部位：13#及地下室日期：年月日22
施工单位：监理单位：建设单位： 序号轴线偏差序号轴线偏差序号轴线偏差 1 11 21 2 12 22 3 13 23 4 14 24 5 15 25 6 16 26 7 17 27 8 18 28 9 19 29 10 20 30 33
施工层放线测量记录表 建设单位柳州市华厦物流有限公司定位依据结施图JG- 建筑物定位(总平定位图) 单位工程 厂区-A#、B#办公楼引上控制轴线 名称 施工部位A#办公楼基础梁建筑物起点轴2~2轴、13轴 工长审查意见： 工长： 年月日 监理单位意见： 工地代表： 年月日 44
建设单位意见： 工地代表： 年月日 轴线复核记录 工程名称：厂区-A#、B#办公楼 部位：A#办公楼基础梁日期：年月日 55
施工单位：监理单位：建设单位： 序号轴线偏差序号轴线偏差序号轴线偏差 1 11 21 2 12 22 3 13 23 4 14 24 5 15 25 6 16 26 7 17 27 8 18 28 9 19 29 10 20 30 66
平面控制测量
第六章平面控制测量 一、思考题 1．什么叫导线、导线点、导线边、转折角？ 2．导线的形式主要有哪几种？各在什么情况下采用？ 3．导线测量的目的是什么？其外业工作如何进行？ 4．如何计算闭合导线和附合导线的角度闭合差？ 5．如何根据导线各边的坐标方位角确定坐标增量的正负号？ 6．何谓导线坐标增量闭合差？何谓导线全长相对闭合差？坐标增量闭合差是根据什么原则进行分配的？ 7．闭合导线与附合导线的内业计算有何异同点？ 8．什么是坐标正算？什么是坐标反算？坐标反算时坐标方位角如何确定？ 9．导线与国家三角点联测有哪几种方法？各在什么情况下采用？ 10.何谓小三角测量？在路桥工程中有哪些应用？ 11.小三角网的布置形式有哪几种？各在什么情况下采用？ 12.小三角测量的目的是什么？其外业工作如何进行？ 13.小三角锁内业计算的主要步骤是什么？ 二、习题 1. 如表6-1，已知坐标方位角及边长，试计算各边的坐标增量 ?X、?Y。（AB边坐标增量 ?X=49.660m、?Y=34 2.935m；BC边坐标增量 ?X=-41.702m、?Y=522.142m；CD边坐标增量 ?X=-24.254m、?Y=-526.466m） 表6-1 2. 表6-2，已知P1至P4各点坐标，试计算P1P2和P3P4的坐标方位角和边长。（P1P2的坐标方位角和边长分别是227-24-16、340.030m、P3P4的坐标方位角和边长分别是66-52-15、31 3.442m） 表6-2
3． 某闭合导线，其横坐标增量总和为 - 0.35 m，纵坐标增量总和为 + 0.46 m，如果导线总长度为1216.39 ｍ ?试计算导线全长相对闭合差和边长每100 m的坐标增量改正数。（导线全长相对闭合差是1/2104，边长每 100 m的坐标增量改正数分别为0.03 m、-0.04m） 4．图6-1为闭合导线，已知 α12 = 143?07'15"，P1点坐标X P1 = 0 539.740 m，Y P1 = 6 484.080 m，观测数据如表6-3所列，求闭合导线各点坐标。(角度闭合差为0；f x=0.001m,f y=0.096m；导线全长绝对闭合差f D=0.096m； 导线全长相对闭合差是1/5132；x2=415.314m,y2=6577.400m；x3=402.768m,y3=6599.905m ； x4=511.869m,y4=6658.136m；x5=554.112m,y5=6594.258m) 图6-1 表6-3 5. 置仪器于三角点A(3 992.54 m，9 674.50 m)，B(4 681.04 m，9 850.00 m)处，观测导线点P，并测得角值 为α = 53?07'44"， β = 56?06'07"(如图6-2)，试用前方交会公式求P点坐标。（x p=4479.298m,y p=9282.858m） 图 6-2 第六章导线测量 第一节概述 在测量工作中，为防止测量误差的积累，保证必要的精度，无论是将地面的形状测绘成地形图，还是将工程设计图上的建筑物测设到实地卜，都是首先在全测区范围内选定一些有控制意义的点，组成一定的几何图形，用精密的测量仪器和精确的测算方法，测定它们的平面位置和高程，再以这些点为基础，测定其他碎部点的位置。这些有控制意义的点组成了测区的骨干，这些骨干点称为控制点。测定它们相对位置的工作，称为控制测量。这就是测量工作“从整体到局部，先控制后碎部”的原则。 导线测量是平面控制测量的一种方法。所谓导线就是由测区内选定的控制点组成的连续折线，如图6-1所示。折线的转折点A、B、C、E、F 称为导线点；转折边DAB、DBC、DCE、DEF称为导线边；水平角βB，βC，βE称为转折角，其中βB、βE在导线前进方向的左侧，叫做左角，βC 在导线前进方向的右侧，叫做右角；aAB称为起始边DAB的坐标方位角。导线测量主要是测定导线边长及其转折角，然后根据起始点的已知坐标和起始边的坐标方位角计算各导线点的坐标。 一、导线的形式 根据测区的情况和要求，导线可以布设成以下几种常用形式： 1．闭合导线。 如图6-2a)所示，由某——高级控制点出发最后又回到该点，组成—个闭合多边形，这种导线布设形式叫闭合导线。它适用于面积较宽阔的独
控制网复测成果报告
引黄入冀补淀工程衡水冀州段控制网复测加密成果报告一、概述 本标段位于河北衡水冀州境内，大型建筑物三座（东羡节制闸、冀马渠引水闸、东羡涵洞），桥梁四座，大小建筑物总共7座。 二、测量时间及作业依据 1、我项目部于2015年12月12日进行外业观测并作数据校核，并与2015年12月24日进行内业计算。 2、施测依据 本次对施工控制网的复测及加密，依据业主、监理提供的《引黄入冀工程河北直管段E级GPS网成果表》。引用的技术要求依据： 1、《水利水电工程施工测量规范》DL/T5173-2003 2、《全球定位系统（GPS）测量规范》GB/T18314-2001 3、《水利水电工程模板施工规范》DL/T5110-2000 4、《国家三、四等水准规范》GB12898-1991 三、平面及高程系统 平面采用1954年北京坐标系统，3°分带。 高程采用1985高程基准。 四、控制测量 1、平面控制测量
（1）、我项目部测量队在工区内共复测业主、监理提供的《引黄入冀补淀工程河北直管段衡水冀州段E级GPS网成果表》中的6个控制点，并根据现场情况做了24个GPS加密控制点。 （2）、平差处理 1）、平差软件：平面控制E级GPS网采用南方公司的南方GPS数据平差软件进行解算，技术指标按《工程测量规范》GB50026-2007执行。 2）、基线统计：外业观测结束后首先对观测基线进行处理，当基线满足限差要求时,说明组成基线向量网的所有基线解算质量合格、成果可靠。否则，需删除不好的卫星、时间段，并剔除含有粗差的基线边，不让其参与平差。 3)、平差首先在WGS84坐标系下，进行控制网三维无约束平差，以评定网的内部附合精度。 4）、约束平差以E023、E028两个点为起算数据，在1954年北京坐 标系下，采用克拉索夫斯基椭球参数，采用最小二乘法进行二维约束平差。 2、高程控制测量 （1）、高程控制测量采用四等水准导线测量。 五、测量仪器设备
平面控制测量实验报告样本(通用版)
平面控制测量实验报告样本(通用版) Sample of plane control survey experiment report (general ver sion) 汇报人：JinTai College
平面控制测量实验报告样本(通用版) 前言：报告是按照上级部署或工作计划，每完成一项任务，一般都要向上级写报告，反映工作中的基本情况、工作中取得的经验教训、存在的问题以及今后工作设想等，以取得上级领导部门的指导。本文档根据申请报告内容要求展开说明，具有实践指导意义，便于学习和使用，本文档下载后内容可按需编辑修改及打印。 一、前言 1、课程设计实验目的 （1）初步学会根据测区情况，确定导线形式及选择数量合理的图根点，掌握图根控制测量的外业和内业工作。 （2）掌握坐标格网的绘制和图根点的展会及地形测量方法，学会地形图的整饰和清绘。 2、实验设计任务及要求 每组完成指导教师指定测区范围的1：500比例尺地形图，包括图根控制测量的外业和内业、坐标格网的绘制、图根点的展绘、碎部测量、地形图的整饰和清绘等。 3、实验仪器及工具
全站仪一台，百米绳，塔尺一根，三脚架一个，菱境一个，油漆适量、木桩若干，记录表若干、记录板一块《城市测量规范》一本。 自备：计算器、铅笔、小刀、橡皮、毛笔、大头针、小钉、小夹子若干个、绘图纸、水笔等。 二、课程设计要求 （1）图根控制点的要求 平面控制测量每一个小组在测区范围内选定6～8个控制点，按图根导线的精度要求进行施测。图根导线的技术要求如下表： 图根导线的技术指标 高程控制测量用普通水准测量方法测定各图根点的高程，根据已知高程点（水准点）及地形条件拟定出所采用的水准路线，高差闭合差应不超过±12n 毫米。 （2）碎部测量 施测碎部点可采用极坐标法，支距法或方向交会法，在街坊内部设站困难时，也可采用几何作图等综合方法进行。地物点、地形点视距和测距最大长度应符合下表的规定
工作报告 平面控制测量 控制测量实习报告
平面控制测量控制测量实习报告 一．实习目的 熟练掌握四等水准测量的观测方法及记录方式。练习使用用于二等水准测量的电子精密水准仪的操作方法及其电脑软件的解算方法、光学精密水准仪的的操作方法及其解算方法。掌握导线测量的测量步骤、仪器使用的方法。熟练掌握四等水准测量、二等水准测量及导线测量的操作方法并能够对测量工作有总体的认识，对城市测量规范有基本的了解。 1.1实习安排 小组成员：周涛、李佳、姜日山、李宁、李宏达 1.2实习任务 在八周实习期间完成，小组成员每人用DS3水准仪完成一次四等水准测量，与第一小组用徕卡DNA03和光学水准仪共同完成一次二等水准测量，用拓普康全站仪完成导线测量，在实习结束后提交实习报告。实习过程中所有程序步骤都要严格按照城市测量规范的要求进行测量。 1.3测区概况： 测区本溪市石桥子经济开发区测区内大部分为丘陵，公路，测区开阔高建筑少，选点都在路边或高地，方便测量通视条件好。点位远离大功率无线电发射源（GPS测量做准备），远离高压输电线和微波无线电传送通道，其距离不得小于50m。同时点位设在交通便利，有利于其他观测手段扩展与联测的地方，地面基础稳固，便于点的保存，测
量路线为学校北门出去沿香槐路西走，到中央大街经过红旗村，再沿着沈本产业大道直到学校东门，到北门所形成的闭合环。路线总长五公里左右，路面平整，车流量较大，其中中央大街到产业大道一段路为窄土道，有坡度较大部分，总体来说测区测量条件较好。 二．实习内容 2.1四等水准测量 测量任务：是在两周内完成五组测量数据，即小组内每人一组测量结果。实习地点即是整个测区范围内。 测量步骤： 双面尺法四等水准测量是在小地区布设高程控制网的常用方法，是在每个测站上安置一次水准仪，但分别在水准尺的黑、红两面刻划上读数，可以测得两次高差，进行测站检核。除此以外，还有其他一系列的检核。 （1）从选定的第一个水准点出发，沿闭合水准路线，依次测量，最终回到第一点形成闭合环，全程共设置6个水准点。 （2）安置水准仪的测站至前、后视立尺点的距离，应该用步测使其大致相等。（注意：立在水准点上的水准尺不能垫尺垫，但在转点处必须立尺垫。） 在每一测站，按下列顺序进行观测： 后视水准尺黑色面，读上、下丝读数，精平，读中丝读数； 前水准尺黑色面，读上、下丝读数，精平，读中丝读数； 前视水准尺红色面，精平，读中丝读数；
建立平面控制网及高程控制网
建立平面控制网及高程控制网 所谓控制网是由一定等级(满足一定精度要求)地控制点所组成地相邻点互相通视并构成一定图形地测量网.平面控制网是建筑物定位地基本依据，要分清场区平面控制网还是建筑物平面控制网，根据整体控制局部、高精度控制低精度地原则，以场区平面控制网控制建筑物平面控制网. 3.3.1大面积地建筑小区、大型建筑物或创市优重点工程，必须测设场区平面控制网，作为场区地整体控制，它是建筑物平面控制地上一级控制，应结合建筑物平面布置地图形特点来确定这种控制网地图形，可布置成十字形、田字形、建筑方格网或多边形. 建筑方格网应在场区平展完成后在总平面图上进行设计，其设计原则如下. (1)方格网地主轴线应尽可能选择在场区地中心线上(宜设在主要建筑物地中心轴线上).其纵横轴线地端点应尽量延伸至场地边缘，既便于方格网地扩展又能确保精度平均. (2)方格网地顶点应布置在通视优良又能长期保存地地点. (3)方格网地边长合宜太长，大凡小于100 m，为便于计算和记忆，宜取10 m地倍数.(4)轴线控制桩应尽量投测在方格网边上. (5)方格网全部施测完成后，采用将所有建筑物一次性定位地方法来检验其准确性，对于未进行平差地方格网是一种较好地检验方法. 建筑方格网地测设方法是先测设主轴线，后加密方格网，并按导线测量进行平差. 3.3.2建筑物平面控制网是建筑物定位和施工放线地基本依据，它是场区内地二级平面控制.建筑物平面控制网地图形，可以是一字形基线(两个控制点组成地)、十字形控制网或平行于建筑物外廓轴线地其他图形(图1). 3.3.3高程控制网是建筑场区内地上、地下建(构)筑物高程测设和传递地基本依据.高程控制网布点地密度应恰当，大凡每幢楼房应设置1～2个点，主要建
控制点复测报告
一、工程概况 1、工程总体概况 本工程在重庆市万州区属于三峡库区中心，东经107°55′22〃-108°53′25〃，北纬30°24′25〃-31°14′58〃。设计修建位于万州江南新区联合坝立交与五桥立交之间，北接机场路，南接万川大道，交通较便利。江南新区位于万州城区以东，东依毡帽山，西傍长江，南起五桥河，北至晒网坝，江南新区以行政文化、旅游服务、商务商贸及港口物流为核心职能的新城区。其规划面积约为15.62平方公里，远期规划人口达到12万人。 联合坝立交至五桥立交是联系江南新区与百安坝片区的重要交通干道。经万州区政协委员调查，此段道路（莲花寺公园路段，以下简称主线道路）在高峰时段交通压力较大，尤其是五桥立交拥堵明显。此外，莲花社区居民出行不便，绕行较远，故建议增设分流道，以解决近期居民出行不便、缓解机场路（莲花寺公园路段）与立交节点的交通拥堵现象。并打造由北滨路、长江二桥、南滨路、万川大道以及长江大桥组成的“环湖路”，形成万州特有的城市交通景观新格局。 2、现状道路情况介绍 五桥立交位于万州五桥移民新区，立交分两层，上层为立交桥主体桥梁系，包括环形匝道、匝道桥、高架桥；下层为万川大道，环形匝道内环半径20米。五桥立交通过莲花寺公园路段与联合坝立交衔接，联合坝立交是喇叭形立交，立交主线上跨南滨大道上段。两个立交的连接主线宽14米，双向4车道，无中分带，主线道路由桥梁段及路基段组成，其纵坡为0.3%+8%，其中五桥溪桥梁纵坡是0.3%，五桥立交高架桥梁纵坡8%。五桥立交、主线道路、联合坝立交现状路面结构均为沥青混凝土。 本次拓宽改造位于江南新区联合坝立交与五桥立交之间，主要改造内容是现状道路和桥梁拓宽。根据项目内容分为拓宽改造A段 拓宽改造A段：长约934.669米，此段改造范围是联合坝立交经五桥立交最后至万川大道，拓宽宽度主要分为10米（主线段）、6.25
控制测量规范与要求
第一部分茅荆坝（蒙冀界）至承德公路（第15标）控制网复测技术设计书 一、编制依据及技术标准 （1）、《大广高速公路蒙冀界至承德高速公路GPS控制网成果表》（设计院交给的）（2）、《全球定位系统（GPS）铁路测量规程》（TB10054） （3）、《工程测量规范》（GB50026-2007） （4）、《国家三四等水准测量规范》（GB/T12898-2009） （5）、《公路勘测规范》（JTGC10-2007） 二、平面GPS、四等水准加密方法与精度要求 根据《全球定位系统（GPS）铁路测量规程》平面控制测量等级规定和本项目实际情况，隧道段控制网采用GPS观测方法时，精度按四等网技术要求施测。为确保线路衔接的平顺性，加密点必须联测其相邻的GPS平面控制点。 平面加密控制网的施测精度控制按：加密GPS网最弱边相对中误差小于1/70000，基线边方向中误差不大于1.7″的要求进行。 2.1具体精度控制标准 2.2 四等水准施测技术要求 四等水准测量的主要技术标准见表6.3-3. 注：表中L为往返测段、符合或环线的水准路线长度，单位Km。 三、平面控制网复测实施计划 3.1 GPS复测组网实施
为保证线路上所有控制点成果具有较高的可靠性和尽量保证点位精度的均匀性，平面控制网复测采用4太GPS接收机同时作业的观测模式，以此提高GPS观测网形的图形强度。GPS 网各时段全部以边连接方式构网，形成由大地四边形组成的带状网。 3.2 采用GPS测量方法的平面复测 遵循与设计单位建网时相同的构网原则，本次GPS方法的控制网复测组网以大地四边形为基本构网图形组成带状网，采用边联式构网。实际外业测量必须遵循基线组网设计所确定的作业模式，并在接收机或控制器上配置GPS外业观测参数，参与作业的接收机所配制的参数应相同。 每天出工之前，必须检查电池容量是否满足作业要求，数据存储设备应有足够的存储空间，仪器及其附件必须齐全。 天线安置应符合下列要求： —在开始GPS外业观测前，必须确认天线安置基座的对中器合格，天线安置基座的对中精度要求为1mm。天线应利用脚架和天线安置基座直接实现队中—在开始GPS外业观测前，必须确认天线安置基座的管水准器合格，天线安置基座必须严格整平。脚架必须稳定、牢固安置。 —如天线有指北定向标志，则应借助指北针或罗盘，在开始观测和观测过程中都使接收机天线指北标志指向正北方向。 —雷雨季节架设天线时，要注意防雷击。雷雨过境时，应立即停止观测，并卸下天线。GPS测量需要遵循的操作要点有： —观测组必须严格遵守调度命令，按规定时间开始同步观测。当没按计划到达点位时，应及时通知其他组，并经观测计划编制者同意后对观测时段作必要调整，观测者不得擅自更改观测计划。 —经检查，接收机的电源电缆、天线电缆等各项连接正确，接收机设置状态和工作状态正常后，方能启动接收机开始测量。 —每时段观测前后分别量取天线高，天线高丈量必须按接收机使用规定，从天线相位中心标志处丈量至地面点位标志，丈量的天线高是垂直高还是斜高必须在记录手薄上清楚的表明，且无论是垂直高还是斜高，直接丈量距离的误差在前后2次丈量中必须小于等于1mm，方取两次直接距离丈量的平均值作最终距离丈量的结果。 —不同时段的观测间隔期间必须重新进行天线安置基座的整平、对中操作，并重新丈量仪高。 —接收机开始记录数据后，应及时将观测站名、测站号、时段号、天线高等信息完整地记录在观测手薄上。同时严密注意仪器的警告信息，及时汇报和处理各种特殊情况。
控制测量成果报告
石家庄市城市轨道交通1号线一期工程裕华路110kV地铁站输变电工程 控制测量技术成果报告
中铁电气化局集团有限公司 石家庄地铁1号线14标段项目经理部 2014年12月 测量技术成果报告 项目负责人： 技术负责人： 校核： 编写： 主要参加人员：刘晓亭张凯凯张进财张航天 报告编制单位： 中铁电气化局集团有限公司石家庄地铁1号线14标段项目经理部
目录 1 概述1 1.1工程概况1 1.1.1地理位置1 1.1.2新建电力隧道及施工井概况1 2 技术依据及平面坐标系统2 2.1技术依据2 2.1.1 测量技术依据2 2.1.2 现有成果资料2 2.2平面及高程坐标系统3 2.3测量仪器3 3 导线控制网测量3 3.1导线控制网简介3 3.2导线控制网数据处理4 3.3导线控制网坐标成果表4 4 高程控制网测量5 4.1高程控制网简介5 4.2高程控制网数据处理6 附件1 控制点平面布置图7
1 概述 1.1工程概况 1.1.1地理位置 裕华路110kV地铁站输变电工程电力隧道为裕华路110kV主变电站配套电缆通道，裕华路110kV主变电站由留村、仓丰两座城市电网高压变电站引入两路110kV电源。 220kV留村站出线，留村站至闽江道已有隧道160米。沿闽江道向西至京珠高速东侧新修暗挖隧道，留村—珠峰大街2.2×2.45隧道1415米，断面为2.2×2.45米；珠峰大街—京珠高速隧道1035米，断面为1.9×2.2米；由闽江道沿京珠高速东侧至裕华路主变电站，新修1回预制直埋沟，长约1170米。 220kV仓丰站出线，仓丰站出线沿仓丰路、裕祥路、南二环至雅清街为已有隧道，长度约4900米，自雅清街沿南二环北侧、东二环西侧至槐安路新修隧道长约2830米，断面为2.2×2.45米；沿槐安路北侧、至京珠高速东侧新修隧道长度约1540米，1.9×2.2米；施工井及通风井采用旁引式。由槐安路与京珠高速交口向北沿京珠高速东侧至海世界变电站，新修1回预制直埋沟，长约1570米。 电力隧道路径平面位置图见图2.1。 1.1.2新建电力隧道及施工井概况 留村-闽江道：已有隧道长约160米在建。 闽江道-京珠高速东侧：新修隧道长约2450米，以珠峰大街为界，珠峰大街以东至留村站口隧道断面2.2×2.45米，长约1415米，珠峰大街以西至高速公路东侧隧道断面1.9×2.2米，长约1035米。 闽江道-海世界（留村直出）：新修隧道直埋沟（跨路预埋直径2米混凝土管）共计1170米。宽：1.0米高：0.4米。 仓丰-雅清街：已有隧道长约4900米，直墙高约2.6米，净宽2.2米，已有电缆支架，仅敷设电缆。 雅清街-槐安路：新修隧道长约2830米，直墙高2.45米，净宽2.2米。 槐安路-京珠高速：新修隧道长约1540米，直墙高2.2米，净宽1.9米。 京珠高速-海世界（仓丰直出）新修预制直埋沟（跨路预埋直径2米混凝土管）共计1570
控制点复测成果实例
贵州省余庆至安龙高速公路 望谟至安龙段 施工控制网精密测量成果报告 第1合同段 （K1+900～YK9+600） 独立坐标系-1
中铁航空港建设集团有限公司精测队2013年11月贵州册亨
项目名称：贵州省余庆至安龙高速公路望谟至安龙段第1合同段测量人员：张亮程刚改少轩闫骁恺杨君杰项鑫 成果编制：改少轩 计算： 复核： 审核： 成果编号：工程测字[2013]10号 测量单位：中铁航空港建设集团有限公司精测队 日期：二○一三年十一月二十日
目录 一、测量说明 (5) 1.1任务来源 (5) 1.2测区情况 (5) 1.3复核测量范围和内容 (6) 1.4复核测量方法及依据 (6) 1.5测量人员、仪器设备及组织安排 (6) 1.6坐标高程系统 (7) 1.7施工控制网平面实测概况 (7) 1.7.1施工平面控制网GPS测量精度及技术要求 (8) 1.7.1.1 GPS控制网复测构网 (8) 1.7.1.2 GPS控制网外业观测技术要求 (8) 1.7.1.3 GPS控制网观测数据后处理及其精度分析 (9) 1.8注意事项 (11) 二、施工控制网复测成果 (12) 2.1施工控制网复测成果表 (12) 2.2高程拟合成果表 (13) 三、平差报告 (14) 3.1平面控制网GPS控制网复测平差报告 (14) 3.1.1平面控制网复测环闭合差计算结果 (14) 3.1.2 重复基线长度差值比较 (22) 3.1.3 平面控制网三维网平差结果 (24) 3.1.4 平面控制网二维网平差结果 (49) 3.1.5 高程拟合平差结果 (76) 附录一：仪器鉴定证书 (80) 附录二：测绘资质 (93)
平面控制网复测报告
河南省南水北调受水区漯河供水配套工程施工（11标段） 平面控制网复测报告 批准 审核 编制 河南省南水北调受水区漯河供水配套工程 施工（11标段）项目部 二O一三年三月十三日
1 概述 (2) 1.1 复测目的 (2) 1.2复测内容 (2) 1.3复测工作量 (2) 2作业技术要求 (2) 2.1作业的技术依据 (2) 2.2坐标系统 (3) 2.3作业的技术方案 (3) 3控制网复测 (3) 3.1复测测量方法 (3) 3.2数据处理 (4) 3.3.质量检测 (4) 4数据分析 (5) 4.1 复测数据可靠性分析 (6) 4.2 复测与设计成果比较及复测结论 (6) 5 复测结论 (6) 附表1 17-2测量人员名单 (7) 附表2 17-2 控制点成果表 (8)
河南省南水北调受水区漯河供水配套工程 施工（11标段）控制网复测测量报告 一、概述 1.1复测目的 按照监理部的指示和有关规定要求，为了检验河南省水利勘测有限公司所提交的现场控制网的精确度是否达到设计及有关规范要求，保证施工测量所采用的测量控制网的可靠性，我标段将在施工前对河南省水利勘测有限公司提交的控制点进行复测。 1.2复测内容 我标段主要复测范围为桩号：L14+554.527处，终点为临颍县一、二水厂。该标段管线长7.59km，即“河南省南水北调受水区漯河供水配套工程施工（11标段）”。本次复测内容为平面控制网测量，其中校核河南省水利勘测有限公司移交的高程控制点共13个。. 1.3复测工作量 根据测区情况和采用的控制测量方案，此次平面复测由测量工程师带队，共投入测量技术人员5人，汽车1部，外业数据采集1天，内业数据处理1天。测量人员名单见附表1。 二、作业技术要求 2．1作业的技术依据 （1）《水利水电工程施工测量规范》SL52-93 （2）《全球定位系统（GPS）测量规范》GB/T 18314-2009。 （3）控制网复测技术方案。
楼层平面放线及标高抄测记录.doc
表 C3-3 楼层平面放线及标高抄测记录 □□□□□□□□□工程名称景墨家园三期 B 区 140# 楼日期 放线部位六层楼面○-○/○-○轴 放线及标高抄测依据： 1. 依据施工图（结构06 .1 2. 18.） 放线及标高抄测简图及说明：抄平说明：在建筑物东西立面各做放线说明：在建筑物四个大角框架柱- 标高控制点（-0.20m ）每次抄平先用外侧立面弹有控制轴线，等楼面浇筑第二天，钢尺一次量到所需标高，做为楼层结构用经纬仪测至本楼层砼平面上，向内翻500 ㎜，+50 ㎝线，用红漆涂在柱纵钢筋上。做弹出平面控制线. 在用50m钢尺校核总长，为木工支模，砼工浇筑的标高控制点。 确认正确后 . 先分出单元线，再依次分出各轴线 弹出黑线、放线完毕. + 六层楼面 检查结论：□同意□不同意，重新放线 监理（建设）单位宁夏星亚达建筑工程有限责任公司 签 字项目技术负责人质检员施测人 栏
表表 C3-3 楼层平面放线及标高抄测记录 □□□□□□□□□ 工程名称景墨家园三期 B 区 140#楼日期 放线部位六层楼面○ - ○/ ○- ○轴 放线及标高抄测依据： 1. 依据施工图（结构06. 1 2. 18 ） 放线及标高抄测简图及说明：抄平说明：在建筑物东西立面各做放线说明：在建筑物四个大角框架柱- 标高控制点（-0.20m ）每次抄平先用外侧立面弹有控制轴线，等楼面浇筑第二天，钢尺一次量到所需标高，做为楼层结构用经纬仪测至本楼层砼平面上，向内翻500 ㎜，+50 ㎝线，用红漆涂在柱纵钢筋上。做弹出平面控制线. 在用50m钢尺校核总长，为木工支模，砼工浇筑的标高控制点。 确认正确后 . 先分出单元线，再依次分出各轴线 弹出黑线、放线完毕. + 六层楼面 检查结论：□同意□不同意，重新放线 监理（建设）单位宁夏星亚达建筑工程有限责任公司 签 字项目技术负责人质检员施测人 栏
GPS控制网等级分类和规范标准
1 分类方法一：A、B、C、D、E级 1.1参考规范 《全球定位系统GPS测量规范-2009》 1.2 界面显示参数 1.3 划分标准 B、C、D和E级的精度应不低于表1的要求： 表1.2 布设原则： 表1.3 各级GPS网点位应均匀分布，相邻点间距离最大不宜超过网平均间距的2倍。
接收机的选用: 表1.4 级别 B C D、E 单频/双频双频/全波长双频/全波长双频/单频 观测量至少有L1、L2载波相位L1、L2载波相位L1载波相位 同步观测机数≥4 ≥3 ≥2 观测: 表1.5 级别级别 B C D E 卫星截止高度角/度10 15 15 15 同时观测有效卫星数≥4 ≥4 ≥4 ≥4 有效观测卫星总数≥20 ≥6 ≥4 ≥4 观测时段数≥3 ≥2 ≥1.6 ≥1.6 时段长度≥23h ≥4h ≥60min ≥40min 采样间隔30 10-30 5-15 5-15 注1：计算有效观测卫星总数时，应该各时段的有效观测卫星扣除期间的重复卫星数 注2：观测时段长度，应为开始纪律数据到结束记录的时间段 注3：观测时段≥1.6,指采用网观测模式时，每站至少观测一时段，其中二次设站点数应不少于GPS网总点数的60% 注4：采用基于卫星定位连续运行基准站点观测模式时，可连续观测，但观测时间应不低于表中规定的各时段观测时间的和 数据处理 （1）外业数据检核 1)B级GPS网基线外业预处理和C、D、E级GPS网基线处理，复测基线的长度较差ds应满足公式1.1的规定： ds≦2σ (1.1) σ---为基线测量中误差，单位为毫米 2)B、C、D、E级GPS网基线测量中误差σ采用外业测量时使用的GPS接收机的标称精度，计算时变长按实际平均边长计算。 3)B、C、D、E级GPS网同步环闭合差，不宜超过以下规定: 三边同步环中只有两个同步边成果可以视为独立的成果，第三边成果应为其余两边的代数和。由于模型误差和处理软件的内在缺陷，第三边处理结果与前两边的代数和常不为零，其差值应符合公式1.2 ≦
GS控制点复测成果报告
四川省武都引水第二期灌区工程 西梓干渠第九标段 控制点复测、加密成果报告 中国水利水电第五工程局有限公司 武都引水灌区工程西梓干渠项目部 二〇一四年五月十日
目录 第1章工程概况 0 第2章复测依据 0 第3章控制点复测成果 (2) 第4章附合水准复测记录 (3) 第3章测量仪器 (6) 第4章施测方法 (6) 4.1施测程序 (6) 4.2施测规划 (6) 4.3施测原则 (6) 4.4准备工作 (7) 第5章成果精度评定 (9) 第6章控制点平差成果 (9) 6.1输入的基线及标准差 (10) 6.2控制点坐标 (11) 6.3平差后的基线及标准差 (11) 6.4基线改正数及标准差 (13) 6.5平差后站点WGS84坐标(XYZ) (14) 6.6平差后站点WGS84坐标(BLH) (14) 6.7平差后站点目标坐标系坐标(NEU) (15) 6.8基线最弱边和平面最弱点.......................................................................... . (16) 第7章控制点布置图 (16)
武都引水灌区工程西梓干渠第九标段 控制点复测、加密成果报告 第1章工程概况 武都引水灌区工程西梓干渠第九标段起讫桩号为K35+500～K49+890，本工程渠道总长14390m，其中隧洞总长12037.76m。总体施工程序以隧洞工程施工为主线，穿插进行渡槽、明渠以及明渠辅助构筑物的施工。 本工程共有7条隧洞，9段明渠以及2个渡槽。其中，有两条隧洞较长，其长度均超过4km；另有一条隧洞中长，其长度近2km；其余四条隧洞长度较短，长度均不超过500m。本工程以两条长隧洞为施工主线，兼顾中长隧洞施工，其余四条隧洞穿插进行。 西梓干渠九标段位于盐亭县和南部县境内，沿渠线附近有乡村公路相连，各重点建筑物也有公路直达，对外交通较方便；场内交通需要从现有交通干道上“T”接，局部修建进场公路即可满足场内施工的交通要求。 因此，本工程两条长隧洞：金子岭隧洞和伞柏桠隧洞挖工序是本工程的关键工序。 本标段控制点复核和加密工作自2014年3月1日开始，4月15日完成全部外业实测工作，紧接着完成了成果分析、计算和整理工作。 第2章复测依据 （1）平面高程控制资料采用甲方提供的《西梓干渠及金峰水库施工控制测量技术报告书》。 （2）《工程测量规范》（GB50026-2007）。 （3）《全球定位系统GPS测量规范》（GB/T18314-2009）。
测量控制点-1
测量控制点 传统的控制测量分为平面控制测量和高程控制测量。测量控制点是指在进行测量作业之前，在要进行测量的区域范围内，布设一系列的点来完成对整个区域的测量作业。 平面控制点的选择 在选点时，首先调查收集测区已有的地形图和控制点的成果资料，一般是现在中比例尺（1：10000-1：1000000)的地形图上进行控制网设计。根据测区内现有的国家控制点或测区附近其他工程部建立的可资利用的控制点，确定与其联测的方案及控制网点位置。在布网方案初步确定后，可对控制网进行精度估算，必要时对初定控制点作调整。然后到野外去勘探、核对、修改和落实点位。如需测定起始边，起始边的位置应优先考虑。如果测区没有以前的地形资料，则需详细勘察现场，根据已知控制点的分布、地形条件及测图和施工需要等具体情况，合理的拟定导线点的位置，并建立标志。 控制点位置的选定应满足相应工程的基本要求《公路勘测规范》（JTJ061-99）中规定。公路平面控制网应满足一下要求。 （1）相邻导线点间要通视，对于钢尺量距导线，相邻点间还要地势平坦，以便于量边长。（2）导线点应选在土质坚硬、稳定的地方，以便于保存点的标志和安置仪器。 （3）导线点应选在地势较高，视野开阔的地方，以便于进行加密、扩展、寻找和碎部测量以及施工放样。 高程控制点的选择 高程控制点通常以水准测量的方法建立，成为水准点。水准点的选定应满足一下要求。（1）水准点应选在能长期保存，便于施测，坚实、稳固的地方。 （2）水准路线赢尽可能沿坡度小的道路布设，尽量避免跨越河流、湖泊、沼泽等障碍物。（3）在选择水准点时，应考虑到高程控制网的进一步加密。 （4）应考虑到便于国家水准点进行联测。 （5）水准网应布设成附和路线，结点网或环形网。 （6）对于公路工程专用水准点，应选在公路路线两侧距中线50-300M的范围内，水准点间距一般为1-1.5KM，山岭重丘区可适当加密；大桥两岸、隧道两端、垭口及其他大型构造物附近亦应增设水准点。 平面控制点的埋设 平面控制测量的标石中心就是控制点的实际点位。所有控制测量成果，包括坐标、距离、
平面控制测量设计方案
西南林业大学土木工程学院测绘工程系2012级 平面控制测量 技 术 设 计 书 院系：土木工程学院 班级：2012级测绘工程 指导老师：刁建鹏 作者姓名：施向文 学号：20120456023
平面控制测量技术设计书目录 一、任务概述 二、任务范围 三、已有测量成果及应用 四、技术指标 五、投入的人员仪器设备 六、工作流程 七、控制测量技术要求 八、仪器管理 九、外业记录规则 十、提交成果资料
平面控制测量技术设计书 一、任务概述 本次实习的目的是了解控制测量作业的全过程，通过对西南林业大学老校区控制测量，巩固课堂学习的理论知识，将理论与实践有机结合，提高理论水平与外业操作能力，更为了满足课程需要，对老校区采用导线控制测量实训，前期任务是线路勘察、选点、埋石和控制测量。为使该项任务顺利实施，特制订本控制测量技术设计书。 二、任务范围 西南林业大学老校区D栋、A栋、B栋、图书馆、林学楼、理学院。测区地势相对平坦，但楼房树木较多，通视条件较差。从D栋开始到11栋结束，全长约1km。 三、已有测量成果及应用 (以上数据是参考示例坐标，不是准确数据，实际操作时应用真实坐标) 四、技术指标 实训技术指标及作业限差按城市一级导线测量规范，国家三、四等水准测量规范，同时也参照《工程测量规范》和《城市测量规范》的技术要求执行。 五、投入的人员仪器设备 投入人员：5人 仪器设备：国产苏一光全站仪1台，棱镜2个，对中杆两个，水泥钉等
六、工作流程 踏勘、选点、埋石 编写技术设计书 人员分组、设备组配 导线控制测量 数据平差整理 提交结果 七、控制测量技术要求 1、导线测量技术要求
测量成果报告
某某工程 测 量 控 制 点 复 核 报 告 编制单位： 编制人： 审核人： 日期：年月日
某某工程 测量控制方案和测量报告 一、工程概况 1、施工单位：8888建设有限公司 2、工程名称：88888工程 3、建设地点：广西南宁 4、工程范围：工程概况 二、测量的技术依据 1、《工程测量规范》（GB 50026-2007） 2、《国家三、四等水准测量规范》（GBT 12898--2009） 3、《城市测量规范》（CJJ 8-99） 4、业主提供的平面控制成果资料及施工图纸等资料 三、施工测量的目的 本次施工测量的主要目的是为了满足站房、仓库、航标保养场工程施工放线定位的需要，布设施工平面控制网、控制基线和高程控制网用于整个工程的施工放样。内容有： 1、地基及基础施工测量放样； 2、上部结构施工测量放样； 四、复测校核及使用仪器 1、站房、仓库、航标保养场工程 采用业主提供的图根等级导线控制点为A1、A3、A4、A5、A6、航测8903、9502、0219。我司进行复测后用于的施工放样。复测控制点结果见附表。
