不同构造部位地应力对压裂裂缝形态的控制
地应力的测井计算与标定方法
地应力的测井计算与标定方法赵军;杨福林【摘要】随着油气勘探开发的不断深入,地下油气储层的地应力分析也越来越受到重视.在油气勘探开发的过程中,诸如油气的运移、钻井过程中井壁的稳定性、采油过程的出砂、注水开发中的井网布置与调整、储层裂缝的发育状况等均与地应力有十分密切的关系.测井资料具有数据丰富、成本低、数据连续的优点,通过优选适当的模型,可以利用测井资料计算岩石的地应力大小.在利用测井资料计算地应力的基础上,根据Kaiser实验及现场水力压裂资料对计算的水平最大、最小主应力进行标定,建立了标定后的地应力计算模型.通过实际资料的计算与检验,证明了经刻度后的地应力模型更能真实反映实际地应力大小.【期刊名称】《科学技术与工程》【年(卷),期】2015(015)017【总页数】5页(P42-46)【关键词】地应力;标定;测井;水力压裂;Kaiser实验【作者】赵军;杨福林【作者单位】西南石油大学地球科学与技术学院,成都610500;西南石油大学地球科学与技术学院,成都610500【正文语种】中文【中图分类】TE151目前地应力的获取方法主要有水力压裂法[1—3]、岩石声发射Kaiser效应法[4—7]、测井资料计算法[8，9]等。
利用水力压裂资料确定地应力的方法是目前现场确定地应力最直接、最可靠的方法之一；岩石声发射资料计算地应力的方法是目前实验室确定地应力的重要方法[4]。
这两种方法获取的地应力数值比较准确，能够反映地层的真实地应力大小:但这两种方法在实际地应力求取中存在共同的局限性，即不能得到全井段连续的地应力剖面且测试成本高、耗时长。
测井具有测量深度大、成本低、测量数据连续的特点，因而采用此方法能够得到随深度连续变化的地应力剖面；但是这种间接的计算方法获得的地应力与实际的地应力值相比误差较大精度偏低[8]。
综合分析此三种方法各自的优缺点，提出在利用测井资料计算地应力基础上采用Kaiser实验数据及水力压裂获得的地应力值对其进行标定，提高测井资料计算地应力的精度以满足实际应用的需要。

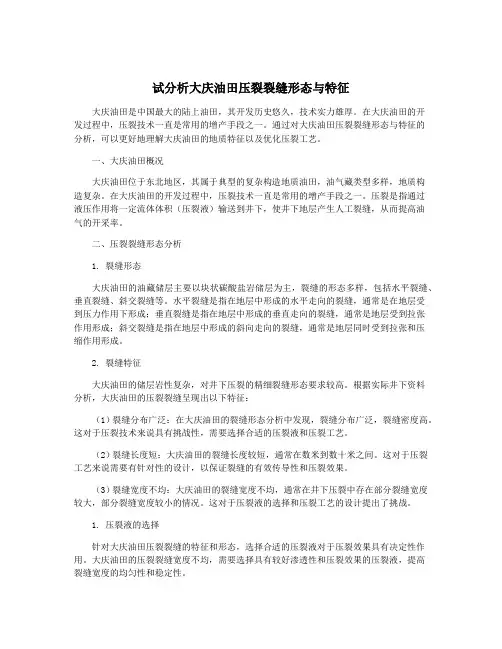

试分析大庆油田压裂裂缝形态与特征
