RICON三重冗余控制系统在连续重整装置

合集下载

连续重整装置运行中存在问题分析及改造对策

连续重整装置运行中存在问题分析及改造对策发表时间：2020-09-30T03:25:37.783Z 来源：《新型城镇化》2020年10期作者：章林新[导读] 还原电加热器在长期运行的过程中就会产生大量的积炭，从而导致传热的效果不佳。

中国石化塔河炼化有限责任公司新疆库车 842000摘要：催化重整是石油加工中的重要加工工艺，但是连续重整装置在运行的过程中会出现很多的问题，只有有效的解决了技术难题，才能为装置的运行提供保障。

本文对连续重整装置运行问题及对策进行了分析，旨为装置长周期的运行提供保障。

关键词：连续重整装置；运行问题；改造对策1催化剂再生还原段电加热器频繁跳停的问题及改造对策1.1问题在连续重整装置运行的过程中最容易出现的问题就是还原电加热器的失效。

还原电加热器就是通过氢气作为主要的工艺介质，然后将含氢的气体加热到 510℃从而将催化剂进行还原的过程。

但是在实际操作时，会出现还原电加热器失效的现象，这样就会使催化剂还原效果达不到原本的要求。

造成这样现象的原因主要是含氢气体中氢气的纯度不够高，并且气体中还会含有重烃成分，重烃受热后就会产生积炭，还原电加热器在长期运行的过程中就会产生大量的积炭，从而导致传热的效果不佳。

1.2改造对策为了解决还原电加热器失效的问题，首先应该保证聚液器和增压器的脱液管线流畅，防止还原氢带液的现象出现。

另外还要拆除掉增压器与聚液器脱液管线上的限流孔板，通过人工控制流量，从而避免后路堵塞的现象。

其次在应急操作开展的过程中，还应该提高还原氢的流量，增加还原电加热器的负荷，从而保证催化剂的还原效果。

为了保证再接触罐压力的稳定，还要对重整系统操作压力进行调整。

最后还要加大巡回检查的力度，及时进行脱液。

如果在检查的过程中发现了还原电加热器部件损坏要及时的进行更换，提高电热器使用的寿命。

2催化剂再生系统闭锁料斗的问题及改造对策2.1问题催化剂再生系统闭锁料斗原流程 : 上平衡阀打开时，闭锁区的高压气体先进入分离区，然后再通过泄压管线将压力泄至重整高分。

连续重整装置运行中的问题及应对措施

连续重整装置运行中的问题及应对措施摘要：本文对连续重整装置运行过程中常见问题进行分析，主要包括还原电加热器失效、再生注氯线不畅、预加氢补氢线堵塞、重整进料板式换热器冷侧压降不正常等问题，并提出相应的解决对策及改进措施，希望能对广大炼油厂工作者有所助益。

关键词：连续；重整装置；运行；催化剂所谓连续重整，是移动床反应器连续再生式重整的简称，是一种石油二次加工技术，该技术工艺主要利用铂Pt-铼Re双金属催化剂，在500℃左右的高温条件下将低辛烷值的直馏石脑油、加氢石脑油等进行分子重排与异构，提升芳烃产量与汽油辛烷值【1】。

在连续重整装置中，催化剂会连续依次流过移动床反应器，最后一个反应器流出的待生催化剂含碳量为5%-7%，待生催化剂在重力或是气体的提升作用下进入再生器再生。

待再生催化剂活性恢复后便会返回第一反应器进行反应，从而在整个装置系统中形成闭路循环。

基于工艺角度来看，正因为催化剂能够频繁再生，因此可选择较为苛刻的反应条件，如低反应压力（0.8-0.35MPa）、低氢油比（摩尔比，4-1.5）以及高反应温度（500℃-530℃），从而有利于烷烃芳构化反应，提升液体收率与氢气产率【2】。

然而，在连续重整装置运行中依旧存在一定的问题，文章便针对于此展开分析，并提出具体的应对措施。

一、还原电加热器失效问题及应对措施一般来讲，还原电加热工艺会选用含氢气体作为介质，将含氢气体加热至377℃，从而满足催化剂还原工作的技术要求。

但是从实际运行情况来看，会出现还原电加热失效的情况，导致催化剂的还原效果与使用寿命有所下降，究其原因就在于含氢气体中的氢浓度过低，并且其中还有重烃组分，正因为重烃加热氢解之后会产生积碳，长时间运行之后便会造成电加热器加热管上积碳累积，加热管的传热性能便会逐渐下降，倘若长时间加热运行，便极易导致加热管温度异常升高，从而出现失效或是损坏等问题。

为有效应对还原电加热器失效的问题，结合工作实践应当基于如下几点着手解决：1）应急操作开展前，先降低还原气体的流量，提高还原电加热器负荷，进而保证催化剂还原性能得到良好发挥；2）合理调整再接触系统操作，目的在于保证再接触罐压力保持平稳；3）对增压器聚液器脱液管线后路进行检查，保证其畅通，避免存在还原气带液情况。

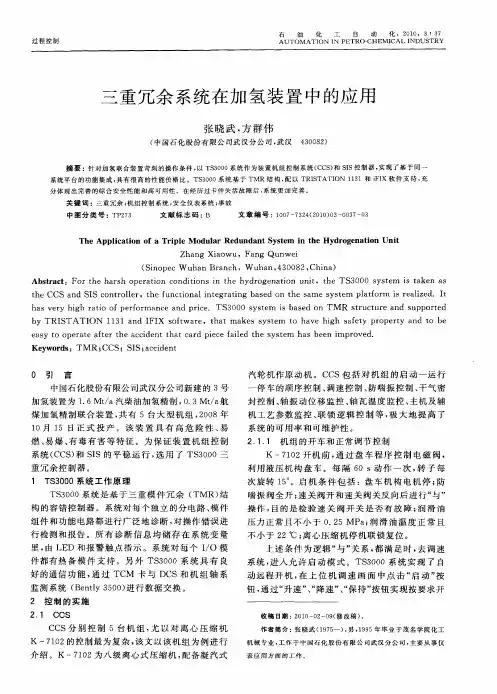

三重冗余系统在加氢装置中的应用
