自来水外管线进户水表阀门组工艺流程
自来水外管线进户水表阀门组工艺流程
自来水外管线进户水表阀门组工艺流程包括以下几个步骤：
1. 施工准备：确定进户水表阀门的位置和安装方式，并准备好所需的工具和材料。
2. 开挖管井：根据设计要求，开挖管井，保证井底平整。
3. 安装管道：根据设计图纸要求，安装进户水表阀门下方的管道，确保管道与井底平行。
4. 安装水表阀门：根据设计要求和水表阀门的安装说明，将阀门固定在管道上，并确保阀门与管道连接牢固。
5. 连接水表：根据设计要求，将水表与阀门连接，并确保连接处密封严密。
6. 排水试验：关闭阀门，打开进户水表阀门上方的放气口，同时打开一级出口阀门，让管道内的水排出，直到出水为净。
7. 封堵试验：关闭一级出口阀门，打开阀门，通过流量计测量水表阀门出口的流量，确保阀门的密封性能符合要求。
8. 完工验收：对进户水表阀门组进行全面检查，确认安装质量符合要求，完成验收并提交相应的资料和报告。
注意事项：
1. 施工前应仔细阅读设计图纸和安装说明，确保理解施工要求和流程。
2. 施工过程中要严格按照设计要求和安装说明进行操作，确保安装质量和安全。
3. 施工现场应保持整洁，做好安全防护措施，确保施工人员的安全。
4. 施工完成后，应及时清理施工现场，并完成相应的验收工作。

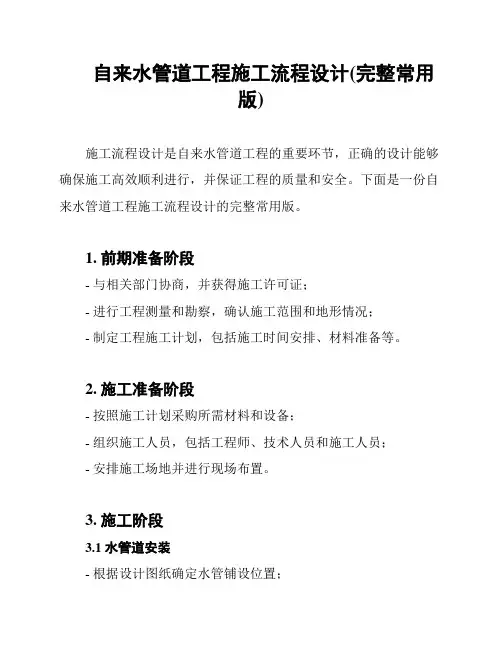

自来水管道工程施工流程设计(完整常用版)
自来水管道工程施工流程设计(完整常用版)施工流程设计是自来水管道工程的重要环节，正确的设计能够确保施工高效顺利进行，并保证工程的质量和安全。
下面是一份自来水管道工程施工流程设计的完整常用版。
1. 前期准备阶段- 与相关部门协商，并获得施工许可证；- 进行工程测量和勘察，确认施工范围和地形情况；- 制定工程施工计划，包括施工时间安排、材料准备等。
2. 施工准备阶段- 按照施工计划采购所需材料和设备；- 组织施工人员，包括工程师、技术人员和施工人员；- 安排施工场地并进行现场布置。
3. 施工阶段3.1 水管道安装- 根据设计图纸确定水管铺设位置；- 进行挖掘工作，保证水管埋深符合规范要求；- 将水管逐段连接，并进行密封处理；- 进行水管的压力测试，确保管道的质量和密封性。
3.2 快速接入阀安装- 根据设计要求确定快速接入阀的位置；- 进行挖掘工作，确保阀门的埋深和安装位置符合要求；- 安装快速接入阀，并进行连接和密封处理。
3.3 水管支架安装- 根据设计要求确定水管支架的位置；- 进行相应的准备工作，包括钢架的制作和加工；- 安装水管支架，并进行固定和调整。
3.4 系统测试和调试- 对整个自来水管道系统进行测试，确保正常运行；- 对系统中的水泵、阀门和配件进行调试和调整；- 检查系统的稳定性和安全性。
4. 施工完成阶段- 清理施工现场，确保安全和卫生；- 编制施工报告，并提交相关部门审查；- 整理施工资料和图纸，归档保存。
以上是自来水管道工程施工流程设计的完整常用版。
通过合理的施工流程设计，能够提高施工效率，确保工程的质量和安全，同时也能够为后续维护和管理提供便利。
5供水工艺流程图及文字说明
5.供水工艺流程图及文字说明5.1、工艺流程图如下：5.2、地下水群井取水，由一级泵站加压到净水厂清水池进行调蓄，消毒后由二级泵站加压经管网到用户。
6、集中式供水单位卫生突发事故应急预案6.1编制目的为应对农村饮水安全卫生突发事件，建立健全农村饮水安全卫生应急机制，正确应对和高效处置农村饮水安全卫生突发性事件，保障人民群众饮水安全，维护人民群众的生命健康和社会稳定，促进社会全面、协调、可持续发展。
6.2指挥体系区人民政府成立任城区农村饮水安全卫生应急指挥部，总指挥由区长担任，分管农业的副区长任副总指挥，区政府办、区发展和改革委员会、区水务局、区财政局、区民政局、区卫生局、区环保局、区公安局、区广电局等有关部门和单位为指挥部成员单位，其负责同志为应急指挥部成员。
指挥部下设办公室及专家组，办公室设在区水务局，办公室主任由区水务局局长兼任。
各镇（街道）成立相应的指挥机构，由镇（街道）主要负责人任总指挥，相关部门为成员单位，办公室设在各镇（街道）农业服务中心。
6.3饮水安全组织机构的职责一、指挥部职责1、贯彻落实国家、省、市有关重大生产安全事故预防和应急救援的规定；2、及时了解掌握农村饮水重大安全事件情况，指挥、协调和组织重大安全事件的应急处置工作,根据需要向上级政府和水利部门报告事件情况和应急措施；3、审定全区农村饮水重大安全事件应急工作制度和应急预案；4、在应急响应时，负责协调公安、水务、环保、卫生防疫、医疗救护等相关部门开展应急救援工作；5、负责指导、督促、检查下级应急指挥机构的工作。
二、指挥部办公室职责指挥部办公室负责指挥部的日常工作。
其职责是：起草全区农村饮水重大安全事件应急工作制度和应急预案；负责农村饮水突发性事件信息的收集、分析、整理，并及时向指挥部报告；协调指导事发地应急指挥机构组织勘察、设计、施工力量开展抢险排险、应急加固、恢复重建工作；负责协调公安、水务、环保、卫生等部门组织救援工作；协助专家组的有关工作；负责对潜在隐患工程不定期安全检查，及时传达和执行上级有关部门的各项决策和指令，并检查和报告执行情况；负责组织应急响应期间新闻发布工作。
自来水生产工施工工序标准详细流程
自来水生产工施工工序标准详细流程一、前期准备阶段在开始施工前，需要进行一系列的前期准备工作，包括：1.确定施工范围和规模：根据设计图纸和实际情况，确定自来水生产工的施工范围和规模。
2.制定项目计划：制定详细的项目计划，明确施工任务、时间和质量要求等。
3.编制施工方案：制定详细的施工方案，包括材料选购、工艺流程、安全措施等。
4.召开动员会议：召开动员会议，通知相关人员到场，安排施工任务和责任。
5.采购及配送材料：根据施工方案中所列明的材料清单，进行采购及配送材料。
6.立案及审批：按照相关程序进行自来水生产工的立案及审批。
7.建立现场管理：建立现场管理体系，对施工人员的工作进行安排和监督管理。
二、现场施工阶段自来水生产工的现场施工主要分为以下几个工序：1. 地形勘测在施工前，需要对自来水生产工的周边地形进行勘测和熟悉。
勘测应包括土地、地貌、水流、植被、人类活动、环境影响等方面的数据。
2. 地基处理在勘测后，根据勘测结果进行地基处理，包括清理、夯实和填埋。
地基处理完毕后，需进行验收，确保地基质量符合施工要求。
3. 基础施工在地基处理完毕后，进行基础施工工作，包括混凝土浇筑、钢筋植筋、基础防水等。
4. 设备安装在基础施工完毕后，进行设备的安装工作，包括泵站、水管、水处理设备等。
安装时需严格按照设计图纸和施工方案进行施工，并进行安全检查。
5. 管道安装在设备安装完毕后，进行管道的安装工作，包括主管道、分支管道、阀门等。
管道安装时需严格按照设计图纸和施工方案进行施工，并进行安全检查。
6. 电气布线在管道安装完毕后，进行电气布线工作，包括主配电箱、开关箱、控制柜等。
电气布线时需严格按照设计图纸和施工方案进行施工，并进行安全检查。
三、竣工验收阶段在自来水生产工现场施工完成后，需进行竣工验收工作，包括：1.自来水生产工的水质满足水质标准。
2.设备运转正常、无渗漏，各阀门开关正常。
3.管道安装符合要求、无渗漏。
4.电气设施能够正常运转，符合要求。

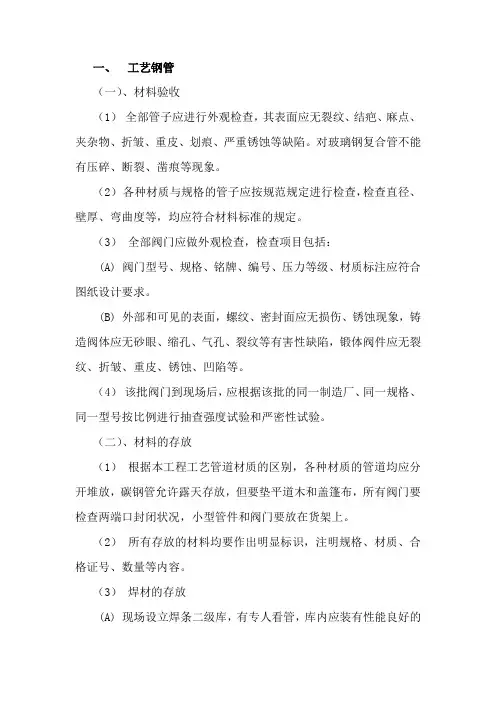

工艺管道及阀门安装工程施工方案
一、工艺钢管（一）、材料验收（1）全部管子应进行外观检查，其表面应无裂纹、结疤、麻点、夹杂物、折皱、重皮、划痕、严重锈蚀等缺陷。
对玻璃钢复合管不能有压碎、断裂、凿痕等现象。
（2）各种材质与规格的管子应按规范规定进行检查，检查直径、壁厚、弯曲度等，均应符合材料标准的规定。
（3）全部阀门应做外观检查，检查项目包括：(A) 阀门型号、规格、铭牌、编号、压力等级、材质标注应符合图纸设计要求。
(B) 外部和可见的表面，螺纹、密封面应无损伤、锈蚀现象，铸造阀体应无砂眼、缩孔、气孔、裂纹等有害性缺陷，锻体阀件应无裂纹、折皱、重皮、锈蚀、凹陷等。
（4）该批阀门到现场后，应根据该批的同一制造厂、同一规格、同一型号按比例进行抽查强度试验和严密性试验。
（二）、材料的存放（1）根据本工程工艺管道材质的区别，各种材质的管道均应分开堆放，碳钢管允许露天存放，但要垫平道木和盖篷布，所有阀门要检查两端口封闭状况，小型管件和阀门要放在货架上。
（2）所有存放的材料均要作出明显标识，注明规格、材质、合格证号、数量等内容。
（3）焊材的存放(A) 现场设立焊条二级库，有专人看管，库内应装有性能良好的去湿机、通风机、干（湿）温度计及焊条烘烤设备，并挂有产品合格证和校验合格证。
(B) 焊条严格按规范要求分类，按规格摆放整齐，挂标识。
(C) 焊条库应建立一套完整的焊条保管、发放制度。
（三）、管子加工（1）所有管子按单线图下料，必须进行钢号移植。
各种材质的管道预制时分开进行，预制完毕要作好标记。
（2）切割(A) 碳钢管道可采用氧乙炔焰或用机械(砂轮切割机)切割下料。
(B) 切割后的坡口要平整，坡口表面要清理干净，碳钢管用锉刀和砂轮机清理。
（3）坡口的制备及管子的组对(A) 焊接坡口采用V型坡口。
坡口形式如右图所示(B) 对焊壁厚相同的管子、管件时，其内壁要做到平齐，内壁错边量应符合规范规定。
(C) 对焊壁厚不同的管子、管件时，如果厚度差在外表面大于3mm或在内表面大于1.5mm时，按下图修整较厚的管端，在修整较厚的管端，修理的和非修整件之间，修整坡度应（1）根据本工程的施工特点，管道的制作、加工采取在施工现场加工。
水表及阀门安装施工方案
水表及阀门安装施工方案一、施工前准备1.1 施工计划在进行水表及阀门安装施工前，需要制定详细的施工计划。
施工计划应包括施工时间、人员配备、材料准备等内容，以确保工作进度和质量。
1.2 施工人员培训施工人员需要接受相关的培训，了解水表及阀门的安装要求、施工流程、安全注意事项等内容。
所有参与施工的人员必须具备相关证书或资质。
1.3 材料准备准备水表、阀门及安装所需的管道、支架、密封材料等。
确保材料的质量可靠，符合相关标准要求。
1.4 施工现场准备清理施工现场，确保施工区域安全整洁。
检查施工现场的供水管道压力和水质，确保施工条件符合要求。
二、施工步骤2.1 施工现场勘察在进行安装施工之前，需要对施工现场进行详细勘察，包括供水管道布局、管道材质、管径和长度等。
根据勘察结果确定水表和阀门的最佳安装位置。
2.2 安装水表在施工现场按照设计要求，将水表安装在供水管道上。
首先，将水表与管道连接，采用合适的密封材料确保连接处严密。
然后，根据水表的工作要求，进行电气接线，确保水表能够正常工作。
2.3 安装阀门根据施工设计，将阀门安装在供水管道上。
根据阀门的类型（闸阀、截止阀、调节阀等），进行相应的安装操作。
确保阀门的操作灵活、紧固可靠，并根据需要进行密封处理。
2.4 连接管道根据施工图纸，在水表和阀门之间连接供水管道。
使用合适的管道材料和连接件，连接管道并确保连接处严密。
根据施工要求，进行相应的支架、吊挂设施的安装，以确保管道的稳固和安全。
2.5 进行试压和检测在水表及阀门安装完成后，进行试压和检测工作。
首先，关闭阀门，施工人员应使用适当的试压设备对供水管道进行压力测试，确保管道的密封性。
然后，逐一检查水表和阀门的工作状态，确保其正常运行。
三、施工安全注意事项3.1 安全防护施工人员应正确使用个人防护装备，包括安全帽、防护眼镜、手套等，确保施工过程中的安全。
3.2 施工现场管理施工现场应设置明显的安全警示标志，确保施工区域的安全。
给排水管道阀门及水表管道试压等附件安装施工工艺
给排水管道阀门及水表管道试压等附件安装施工工艺1）阀门安装（1）安装前应仔细检查，核对阀门的型号、规格是否符合设计要求。
（2）根据阀门的型号和出厂说明书，检查它们是否可以在所要求的条件下应用，并且按设计和规范规定进行试压，请甲方或监理验收并填写试验记录。
（3）检查填料及压盖螺栓，必须有足够的节余量，并要检查阀杆是否转动灵活，有无卡涩现象和歪斜情况。
法兰和螺栓连接的阀门应加以关闭。
（4）不合格的阀门不准安装。
（5）阀门在安装时应根据管道介质流向确定其安装方向。
（6）安装一般的截止阀时，使介质自阀盘下面流向上面，简称“低进高出”。
安装闸阀、旋塞时，允许介质从任意一端流入流出。
（7）安装止回阀时，必须特别注意阀体上箭头指向与介质的流向相一致，才能保证阀盘能自由开启。
对于升降式止回阀，应保证阀盘中心线与水平面相互垂直。
对于旋启式止回阀，应保证其摇板的旋转枢轴装成水平。
（8）安装杠杆式安全阀和减压阀时，必须使阀盘中心线与水平面互相垂直，发现斜倾时应予以校正。
（9）安装法兰阀门时，应保证两法兰端面相互平行和同心。
尤其是安装铸铁等材质较脆弱的阀门时，应避免因强力连接或受力不均引起的损坏；拧螺栓应对称或十字交叉进行。
（10）螺纹阀门应保证螺纹完整无缺，并按不同介质要求涂以密封填料物，拧紧时，必须用扳手咬牢拧入管子一端的六棱体上，以保证阀体不致拧变形或损坏。
（11）阀门安装的允许偏差应符合表2.3-32的规定。
2）水表安装（1）水表应安装在查看方便、不受曝晒、不受污染和不易损坏的地方；引入管上的水表装在室外水表井、地下室或专用的房间内。
（2）水表装到管道上以前，应先除去管道中的污物（用水冲洗），以免水表造成堵塞。
（3）水表应水平安装，并使水表外壳上的箭头方向与水流方向一致，切勿装反；水表前后应装设阀门。
（4）对于不允许停水或设有消防管道的建筑，还应设旁通管道，此时水表后侧要装止回阀；旁通管上的阀门应设有铅封。
（5）为了保证水表计量准确，水表前面应装有大于水表口径10倍的直管段，水表前面的阀门在水表使用时全部打开。
给排水管道阀门及水表管道试压等附件安装施工工艺
给排水管道阀门及水表管道试压等附件安装施工工艺1）阀门安装（1）安装前应仔细检查，核对阀门的型号、规格是否符合设计要求。
（2）根据阀门的型号和出厂说明书，检查它们是否可以在所要求的条件下应用，并且按设计和规范规定进行试压，请甲方或监理验收并填写试验记录。
（3）检查填料及压盖螺栓，必须有足够的节余量，并要检查阀杆是否转动灵活，有无卡涩现象和歪斜情况。
法兰和螺栓连接的阀门应加以关闭。
（4）不合格的阀门不准安装。
（5）阀门在安装时应根据管道介质流向确定其安装方向。
（6）安装一般的截止阀时，使介质自阀盘下面流向上面，简称“低进高出”。
安装闸阀、旋塞时，允许介质从任意一端流入流出。
（7）安装止回阀时，必须特别注意阀体上箭头指向与介质的流向相一致，才能保证阀盘能自由开启。
对于升降式止回阀，应保证阀盘中心线与水平面相互垂直。
对于旋启式止回阀，应保证其摇板的旋转枢轴装成水平。
（8）安装杠杆式安全阀和减压阀时，必须使阀盘中心线与水平面互相垂直，发现斜倾时应予以校正。
（9）安装法兰阀门时，应保证两法兰端面相互平行和同心。
尤其是安装铸铁等材质较脆弱的阀门时，应避免因强力连接或受力不均引起的损坏；拧螺栓应对称或十字交叉进行。
（10）螺纹阀门应保证螺纹完整无缺，并按不同介质要求涂以密封填料物，拧紧时，必须用扳手咬牢拧入管子一端的六棱体上，以保证阀体不致拧变形或损坏。
（11）阀门安装的允许偏差应符合表2.3-32的规定。
2）水表安装（1）水表应安装在查看方便、不受曝晒、不受污染和不易损坏的地方；引入管上的水表装在室外水表井、地下室或专用的房间内。
（2）水表装到管道上以前，应先除去管道中的污物（用水冲洗），以免水表造成堵塞。
（3）水表应水平安装，并使水表外壳上的箭头方向与水流方向一致，切勿装反；水表前后应装设阀门。
（4）对于不允许停水或设有消防管道的建筑，还应设旁通管道，此时水表后侧要装止回阀；旁通管上的阀门应设有铅封。
（5）为了保证水表计量准确，水表前面应装有大于水表口径10倍的直管段，水表前面的阀门在水表使用时全部打开。
室外自来水工程施工程序
室外自来水工程施工程序一、前期准备阶段在施工前，需要进行充分的准备工作。
主要包括以下几个方面：1.方案设计和施工图纸编制在施工前，需要进行方案设计和施工图纸的编制。
方案设计包括确定施工的整体方案和施工的工艺流程。
施工图纸的编制包括绘制自来水管线的走向、连接点、消防栓位置等详细的施工图纸。
2.材料准备在进行施工前，需要准备好所需的材料和设备，如自来水管、管件、阀门、水泵等。
确保材料和设备的质量符合相关标准。
3.施工人员准备在施工前，需要招募合格的施工人员，并进行培训和安全教育。
确保施工人员具备必要的技术和安全意识。
4.施工场地准备在施工前，需要对施工场地进行准备工作，如清理场地、摆放施工设备、搭建临时工棚等。
二、施工阶段1.现场勘测在进行施工前，需要对施工现场进行勘测，确定管线的走向和连接点。
根据勘测结果确定施工方案和施工图纸。
2.挖掘沟槽根据施工图纸的要求，在地面上开挖沟槽，用于敷设自来水管线。
确保沟槽的深度和宽度符合要求。
3.敷设管线将自来水管线按照设计要求敷设在挖掘的沟槽中，并连接好管件和阀门。
确保管线的连接牢固、无渗漏。
4.水泵安装根据设计要求，在适当的位置安装水泵，并连接好水源和自来水管线。
确保水泵的正常运转。
5.管道连接将不同的管线连接起来，形成完整的自来水管道系统。
确保管道连接处牢固、无渗漏。
6.消防栓设置根据设计要求，在适当的位置设置消防栓，确保消防栓的正常使用。
7.压力测试在完成管道敷设和连接后，进行压力测试，检查管道系统的密封性和承压性能。
确保管道系统运行正常。
8.清理现场在施工完成后，对施工现场进行清理，清除杂物和废弃物，恢复周围环境。
三、验收阶段1.环境验收对施工现场周围的环境进行验收，确保施工不影响周围环境。
2.设备验收对安装的水泵、阀门、管道等设备进行验收，确保设备正常使用。
3.管道验收对敷设的自来水管道进行验收，检查管道的连接质量和牢固性。
4.安全验收对施工现场的安全措施进行验收，确保施工符合安全规范。
给水水表安装施工工艺流程
给水水表安装施工工艺流程一、前期准备工作给水水表安装前需要进行一些准备工作，包括购买所需材料、检查给水管线的状况和确定水表的安装位置等。
1. 确定水表的安装位置水表的安装位置一般应选择在管道进户处，离水源较近，方便安装和维修。
同时，应保证水表的安装位置接近地面，便于读数和维护。
2. 检查给水管线在安装水表之前，需要检查给水管线的状况，确保没有漏水、堵塞等问题。
如果发现问题，需要及时修复。
3. 购买所需材料和工具安装水表需要一些材料和工具，如水表、管道连接件、密封胶带、扳手、钳子等。
根据实际情况购买所需材料和工具。
二、施工步骤1. 关闭水源在安装水表之前，需要先关闭水源，以防止水流造成不必要的浪费和安全问题。
2. 割开管道根据水表的安装位置，使用管道切割工具将管道割开，留出适当的接口用于连接水表。
3. 安装水表将水表安装在切割好的管道上，使用密封胶带将水表与管道连接紧密，并使用扳手进行固定。
安装时应注意水表的进出水口与管道的方向一致。
4. 连接管道将水表与进户管道进行连接，使用合适的管道连接件连接水表与管道。
连接时应注意连接件的密封性，以防止漏水。
5. 开启水源在水表安装完成后，可以打开水源，检查水表和管道连接处是否有漏水情况。
如果有漏水，需要及时修复。
6. 测试和调试安装完成后，需要进行测试和调试，确保水表的正常运行。
可以打开水龙头，观察水表的读数是否正常，同时检查进出水口是否有漏水。
7. 记录水表读数安装完成后，需要记录水表的初始读数，以便日后对水表的使用和计费。
8. 清理工作安装完成后，要及时清理施工现场，清除杂物和垃圾，保持环境整洁。
三、注意事项1. 安装水表时要注意安全，避免伤害自己或他人。
2. 在安装过程中，要注意保护水表，避免碰撞和损坏。
3. 安装水表后要进行测试和调试，确保水表的正常运行。
4. 安装完成后要及时记录水表读数，以便日后使用和计费。
5. 如果有漏水或其他问题，应及时修复，避免造成资源浪费和损失。
自来水外管线进户水表阀门组工艺流程
自来水外管线进户水表阀门组工艺流程自来水外管线进户水表阀门组工艺流程1. 清理施工区域•清理施工区域的杂物和垃圾，确保施工的场地整洁。
2. 准备工具和材料•确保准备了以下工具和材料：–扳手–螺丝刀–螺丝批–绝缘胶带–膨胀螺栓–密封胶3. 断水•关闭进户水表旁的阀门，切断水源。
4. 拆卸旧的阀门组件•使用扳手或螺丝刀，拆卸旧的阀门组件，并将其从管道上移除。
5. 安装新的阀门组件•将新的阀门组件按照说明书的指导，正确安装到管道上。
•使用螺丝刀和螺丝批，紧固螺丝，确保阀门组件安装牢固。
6. 确保接口密封•使用绝缘胶带或密封胶，对接口部分进行密封处理，确保不会有漏水现象发生。
7. 固定阀门组件•使用膨胀螺栓，将阀门组件固定在适当的位置上，确保不会出现移动或松动的情况。
8. 检查水表和阀门操作•检查安装好的阀门组件和水表，确保阀门能够灵活开闭，并且水表读数准确无误。
9. 恢复供水•打开进户水表旁的阀门，恢复供水。
10. 清理工地•清理施工区域的杂物和工具，确保工地整洁。
以上就是自来水外管线进户水表阀门组工艺流程的详细说明。
在进行工艺流程时，务必注意安全，并按照正确的步骤进行操作，以确保阀门组件的安装质量和施工的顺利进行。
11. 进行阀门组件的测试•打开进户水表旁的阀门，检查阀门组件的开闭情况以及是否存在漏水的问题。
•确保阀门顺畅开启和关闭，且没有异常的水流或噪音。
12. 检查水表读数准确性•观察水表的读数是否准确无误，确保阀门组件的安装没有对水表读数造成影响。
13. 进行最终的清理•对施工区域进行最终的清理，包括清除施工过程中产生的垃圾、工具和材料等。
•确保施工区域的环境整洁，没有安全隐患。
14. 施工记录的填写•在施工完成后，进行相关施工记录的填写。
记录包括施工日期、施工人员等基本信息，以及工艺流程的具体步骤。
15. 客户确认与验收•邀请客户进行最终的确认和验收。
•向客户解释阀门组件的使用方法和注意事项。
