阀门、水表安装

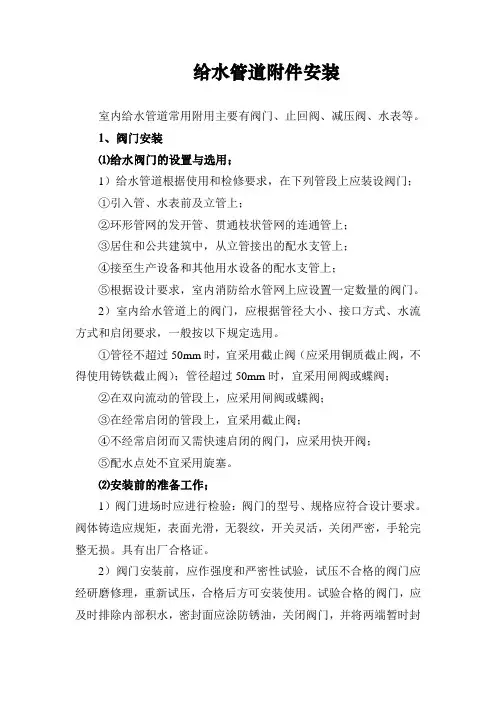

给水管道附件安装
给水管道附件安装室内给水管道常用附用主要有阀门、止回阀、减压阀、水表等。
1、阀门安装⑴给水阀门的设置与选用；1）给水管道根据使用和检修要求，在下列管段上应装设阀门；①引入管、水表前及立管上；②环形管网的发开管、贯通枝状管网的连通管上；③居住和公共建筑中，从立管接出的配水支管上；④接至生产设备和其他用水设备的配水支管上；⑤根据设计要求，室内消防给水管网上应设置一定数量的阀门。
2）室内给水管道上的阀门，应根据管径大小、接口方式、水流方式和启闭要求，一般按以下规定选用。
①管径不超过50mm时，宜采用截止阀（应采用铜质截止阀，不得使用铸铁截止阀）；管径超过50mm时，宜采用闸阀或蝶阀；②在双向流动的管段上，应采用闸阀或蝶阀；③在经常启闭的管段上，宜采用截止阀；④不经常启闭而又需快速启闭的阀门，应采用快开阀；⑤配水点处不宜采用旋塞。
⑵安装前的准备工作；1）阀门进场时应进行检验：阀门的型号、规格应符合设计要求。
阀体铸造应规矩，表面光滑，无裂纹，开关灵活，关闭严密，手轮完整无损。
具有出厂合格证。
2）阀门安装前，应作强度和严密性试验，试压不合格的阀门应经研磨修理，重新试压，合格后方可安装使用。
试验合格的阀门，应及时排除内部积水，密封面应涂防锈油，关闭阀门，并将两端暂时封闭。
3）阀门安装前，先将管子内部杂物清除干净，以防止铁屑、砂粒等污物刮伤阀门的密封面。
⑶安装要求：①阀门在安装、搬运过程中，不允许随手抛掷，以免无故损坏，也不得转动手轮，安装前将阀壳内部清扫干净。
②阀杆的安装位置除设计注明外，一般应以便于操作和维修为准。
水平管道上的阀门，其阀杆一般安装在上半周范围内。
③较重的阀门吊装时，绝不允许将钢丝绳拴在阀杆手轮及其他传动杆件和塞件上，而应拴在阀门的法兰处。
④在焊接法兰时，应注意与阀门配合，应检查法兰与阀门的螺孔位置是否一致。
焊接时要把法兰的螺孔与阀门的螺孔先对好，然后焊接。
安装时应保护两法兰端面相互平行和同心，不得与阀门连接的法兰强力对正。

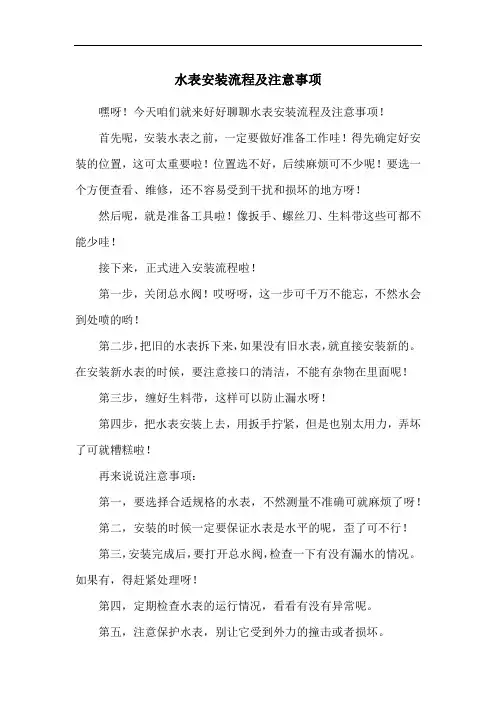

水表安装流程及注意事项
水表安装流程及注意事项
嘿呀！今天咱们就来好好聊聊水表安装流程及注意事项！
首先呢，安装水表之前，一定要做好准备工作哇！得先确定好安装的位置，这可太重要啦！位置选不好，后续麻烦可不少呢！要选一个方便查看、维修，还不容易受到干扰和损坏的地方呀！
然后呢，就是准备工具啦！像扳手、螺丝刀、生料带这些可都不能少哇！
接下来，正式进入安装流程啦！
第一步，关闭总水阀！哎呀呀，这一步可千万不能忘，不然水会到处喷的哟！
第二步，把旧的水表拆下来，如果没有旧水表，就直接安装新的。
在安装新水表的时候，要注意接口的清洁，不能有杂物在里面呢！
第三步，缠好生料带，这样可以防止漏水呀！
第四步，把水表安装上去，用扳手拧紧，但是也别太用力，弄坏了可就糟糕啦！
再来说说注意事项：
第一，要选择合适规格的水表，不然测量不准确可就麻烦了呀！
第二，安装的时候一定要保证水表是水平的呢，歪了可不行！
第三，安装完成后，要打开总水阀，检查一下有没有漏水的情况。
如果有，得赶紧处理呀！
第四，定期检查水表的运行情况，看看有没有异常呢。
第五，注意保护水表，别让它受到外力的撞击或者损坏。
第六，冬天的时候，要注意保暖，防止水表被冻坏啦！
第七，不能私自拆卸或者改动水表，这是不允许的哟！
第八，如果发现水表有故障，要及时联系专业人员维修呀！
哎呀呀，总之，水表安装可不是一件小事，大家一定要认真对待呢！这样才能保证用水的正常计量和安全呀！。

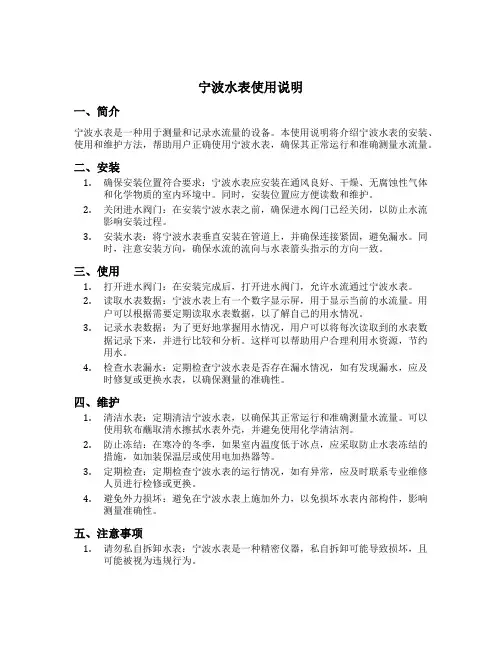

宁波水表使用说明
宁波水表使用说明一、简介宁波水表是一种用于测量和记录水流量的设备。
本使用说明将介绍宁波水表的安装、使用和维护方法，帮助用户正确使用宁波水表，确保其正常运行和准确测量水流量。
二、安装1.确保安装位置符合要求：宁波水表应安装在通风良好、干燥、无腐蚀性气体和化学物质的室内环境中。
同时，安装位置应方便读数和维护。
2.关闭进水阀门：在安装宁波水表之前，确保进水阀门已经关闭，以防止水流影响安装过程。
3.安装水表：将宁波水表垂直安装在管道上，并确保连接紧固，避免漏水。
同时，注意安装方向，确保水流的流向与水表箭头指示的方向一致。
三、使用1.打开进水阀门：在安装完成后，打开进水阀门，允许水流通过宁波水表。
2.读取水表数据：宁波水表上有一个数字显示屏，用于显示当前的水流量。
用户可以根据需要定期读取水表数据，以了解自己的用水情况。
3.记录水表数据：为了更好地掌握用水情况，用户可以将每次读取到的水表数据记录下来，并进行比较和分析。
这样可以帮助用户合理利用水资源，节约用水。
4.检查水表漏水：定期检查宁波水表是否存在漏水情况，如有发现漏水，应及时修复或更换水表，以确保测量的准确性。
四、维护1.清洁水表：定期清洁宁波水表，以确保其正常运行和准确测量水流量。
可以使用软布蘸取清水擦拭水表外壳，并避免使用化学清洁剂。
2.防止冻结：在寒冷的冬季，如果室内温度低于冰点，应采取防止水表冻结的措施，如加装保温层或使用电加热器等。
3.定期检查：定期检查宁波水表的运行情况，如有异常，应及时联系专业维修人员进行检修或更换。
4.避免外力损坏：避免在宁波水表上施加外力，以免损坏水表内部构件，影响测量准确性。
五、注意事项1.请勿私自拆卸水表：宁波水表是一种精密仪器，私自拆卸可能导致损坏，且可能被视为违规行为。
2.避免使用过量水压：过高的水压可能对水表造成损坏，使用时请注意调整水压。
3.定期校准：为了确保测量准确性，建议定期校准宁波水表。
可以联系相关部门或专业人士进行校准。
管道支架及阀门、水表安装方法
管道支架及阀门、水表安装方法1）支架制作安装：依据设计要求和施工规范要求，并根据管材、管径建筑结构敷设。
明装管道采用管卡、吊卡、暗装管道采用钉钩固定，屋面防水层上支架.做法见上图。
排水管道的支吊架间距，横管不大于2米；立管不大于3米；立管底部与水平管道连接处应设牢固的吊架。
对垂直管道、管卡宜设在外墙两砖之间的缝隙处。
吊架应垂直，管箍大水应与管外径相匹配。
直线管道上的支架垂直段采用吊线的方法，水平段采用拉水平线的方法，使支架保持同一直线，以便使管道排列整齐，墙内埋设的支架，埋入墙内部分一般不得小于120mm，且应开鱼尾口。
2）阀门安装：阀门安装前作强度和严密性试验，用洁净水进行。
强度试验试验压力为公称压力的1.5倍，试验时间不少于5min，阀门壳体、填料无渗漏为合格。
试验以每批（同规格、同牌号、同型号）数量中抽查10%。
且不小于1个，如有漏裂不合格的再抽查20%。
仍有不合格的则逐个试验，对于安装在主管上的控制切断阀门，要逐个作强度和严密性试验，经符合后方可使用。
严密性试验不合格的阀门，必须解体检查并重新试验，试验合格的阀门应及时排尽内部积水，密封面涂防锈油，关闭阀门，封闭出入口，阀门安装前要检查阀门的规格、安装位置应符合设计要求，进出口方向应符合介质流向。
阀门的传动装置和操作机构应进行清洗检查，要求阀杆与阀芯的连接应灵活、可靠，阀门启闭灵活，阀杆的安装朝向合理，有利于操作维修。
安装完毕后，应保证阀门整洁，有漏漆部位应进行补刷阀门本体颜色。
水表安装：水表安装保证横平竖直，水流指示不能装反。
水表前后直线管长度符合规范规定，水表外壳距表箱10＜L＜30mm。
安装后的水表应对多余密封带进行清理。
室内给水工程施工顺序口诀
室内给水工程施工顺序口诀一、前期准备1.全面了解设计图纸与施工方案，掌握整体施工工艺。
2.合理安排施工人员，并由负责人进行工程技术交底。
3.准备好必要的施工材料及工具设备，确保项目进展需要。
二、安装主管道1.先对主管道进行定位，并根据设计图纸布置好主管道的走向。
2.开始进行主管道的切割，应该采用精准的切割工具，确保切口平整。
3.安装主管道时，应该注意管道的连接方式、管道的布局以及管道的固定。
三、安装分支管道1.根据设计图纸的要求，结合实际情况布置好分支管道的位置。
2.分支管道的安装应该与主管道的布局进行紧密关联，避免交叉布局。
3.对于较大的分支管道，需要注意其支撑固定，确保其在使用中不易造成漏水或移位。
四、安装阀门和水表1.对于各类阀门和水表的安装，应该严格按照设计图纸进行布置。
2.在安装过程中，需要对阀门和水表进行定位，保持其与管道的连接紧密。
3.阀门和水表的操作应该顺畅，不得出现卡滞或漏水等情况。
五、进行压力测试1.在管道安装完成后，应该进行整体的压力测试，确保管道的质量和安全性。
2.压力测试时，应该严格按照设计要求进行，注意监测压力波动情况。
3.对于有问题的管道，应该及时进行修复或更换，确保管道的稳定性。
六、清洗管道1.在管道安装及压力测试完成后，需要对管道进行清洗，确保管道内部的清洁度。
2.清洗管道时，应该使用专业的清洗设备，并严格按照流程进行操作。
3.清洗后，应该进行水质检测，确保管道内部的水质符合要求。
七、进行保温防腐1.对于在室外或潮湿环境下的管道，需要进行保温防腐处理。
2.保温防腐的材料和方法应该选择适合的产品，并严格按照要求进行操作。
3.保温防腐后，应该对其进行检查，确保其质量和效果。
八、完成验收1.在所有工程完成后，需要进行整体的验收工作。
2.验收时，应该由专业人员负责，并严格按照验收标准进行操作。
3.对于存在问题的地方，需要及时进行修复或更换，确保整体质量。
九、最终交付1.完成验收并修复完善后，可将工程交付给业主。
给水水表安装与阀门之间距离标准(一)
给水水表安装与阀门之间距离标准(一)
给水水表安装与阀门之间距离标准
引言
•给水水表安装与阀门之间的距离是保证给水系统正常运行的重要因素。
•合理的距离标准可以提高水表的读数准确性，并且方便维护和操作阀门。
为何需要距离标准
•安装与阀门之间的合理距离可以确保给水水表的正常读数，避免不必要的错误和问题。
•合理的距离标准能够提高维修和维护阀门的效率，减少维护成本。
•距离标准能够确保给水系统的顺畅运行和安全操作。
标准规范
•根据相关行业标准，给水水表与阀门之间的距离应保持在30厘米至50厘米之间。
•这一距离考虑了水表读数的准确性以及操作阀门的便利性。
•超过50厘米的距离可能导致读数偏差和困难操作。
•小于30厘米的距离可能造成操作不便和维修困难。
安装注意事项
•在安装给水水表时，要确保与阀门之间的距离符合标准规范。
•安装人员应仔细测量距离，确保符合要求，并做好记录。
•确保水表与阀门之间没有障碍物或其他设备，以便进行正常操作和维护。
•在日常使用中，用户应注意保持水表周围的空间整洁，避免遮挡或损坏阀门。
总结
•给水水表与阀门之间的合理距离标准是保证给水系统正常运行的必要条件。
•按照30厘米至50厘米的标准规范安装，可以确保水表读数准确和操作方便。
•在安装和使用中，同时注意注意安装距离和保持周围环境的整洁性。
以上是给水水表安装与阀门之间距离标准的相关内容，希望对您有帮助。
水表及阀门安装施工方案
水表及阀门安装施工方案一、施工前准备1.1 施工计划在进行水表及阀门安装施工前，需要制定详细的施工计划。
施工计划应包括施工时间、人员配备、材料准备等内容，以确保工作进度和质量。
1.2 施工人员培训施工人员需要接受相关的培训，了解水表及阀门的安装要求、施工流程、安全注意事项等内容。
所有参与施工的人员必须具备相关证书或资质。
1.3 材料准备准备水表、阀门及安装所需的管道、支架、密封材料等。
确保材料的质量可靠，符合相关标准要求。
1.4 施工现场准备清理施工现场，确保施工区域安全整洁。
检查施工现场的供水管道压力和水质，确保施工条件符合要求。
二、施工步骤2.1 施工现场勘察在进行安装施工之前，需要对施工现场进行详细勘察，包括供水管道布局、管道材质、管径和长度等。
根据勘察结果确定水表和阀门的最佳安装位置。
2.2 安装水表在施工现场按照设计要求，将水表安装在供水管道上。
首先，将水表与管道连接，采用合适的密封材料确保连接处严密。
然后，根据水表的工作要求，进行电气接线，确保水表能够正常工作。
2.3 安装阀门根据施工设计，将阀门安装在供水管道上。
根据阀门的类型（闸阀、截止阀、调节阀等），进行相应的安装操作。
确保阀门的操作灵活、紧固可靠，并根据需要进行密封处理。
2.4 连接管道根据施工图纸，在水表和阀门之间连接供水管道。
使用合适的管道材料和连接件，连接管道并确保连接处严密。
根据施工要求，进行相应的支架、吊挂设施的安装，以确保管道的稳固和安全。
2.5 进行试压和检测在水表及阀门安装完成后，进行试压和检测工作。
首先，关闭阀门，施工人员应使用适当的试压设备对供水管道进行压力测试，确保管道的密封性。
然后，逐一检查水表和阀门的工作状态，确保其正常运行。
三、施工安全注意事项3.1 安全防护施工人员应正确使用个人防护装备，包括安全帽、防护眼镜、手套等，确保施工过程中的安全。
3.2 施工现场管理施工现场应设置明显的安全警示标志，确保施工区域的安全。
给排水管道阀门及水表管道试压等附件安装施工工艺
给排水管道阀门及水表管道试压等附件安装施工工艺1）阀门安装（1）安装前应仔细检查，核对阀门的型号、规格是否符合设计要求。
（2）根据阀门的型号和出厂说明书，检查它们是否可以在所要求的条件下应用，并且按设计和规范规定进行试压，请甲方或监理验收并填写试验记录。
（3）检查填料及压盖螺栓，必须有足够的节余量，并要检查阀杆是否转动灵活，有无卡涩现象和歪斜情况。
法兰和螺栓连接的阀门应加以关闭。
（4）不合格的阀门不准安装。
（5）阀门在安装时应根据管道介质流向确定其安装方向。
（6）安装一般的截止阀时，使介质自阀盘下面流向上面，简称“低进高出”。
安装闸阀、旋塞时，允许介质从任意一端流入流出。
（7）安装止回阀时，必须特别注意阀体上箭头指向与介质的流向相一致，才能保证阀盘能自由开启。
对于升降式止回阀，应保证阀盘中心线与水平面相互垂直。
对于旋启式止回阀，应保证其摇板的旋转枢轴装成水平。
（8）安装杠杆式安全阀和减压阀时，必须使阀盘中心线与水平面互相垂直，发现斜倾时应予以校正。
（9）安装法兰阀门时，应保证两法兰端面相互平行和同心。
尤其是安装铸铁等材质较脆弱的阀门时，应避免因强力连接或受力不均引起的损坏；拧螺栓应对称或十字交叉进行。
（10）螺纹阀门应保证螺纹完整无缺，并按不同介质要求涂以密封填料物，拧紧时，必须用扳手咬牢拧入管子一端的六棱体上，以保证阀体不致拧变形或损坏。
（11）阀门安装的允许偏差应符合表2.3-32的规定。
2）水表安装（1）水表应安装在查看方便、不受曝晒、不受污染和不易损坏的地方；引入管上的水表装在室外水表井、地下室或专用的房间内。
（2）水表装到管道上以前，应先除去管道中的污物（用水冲洗），以免水表造成堵塞。
（3）水表应水平安装，并使水表外壳上的箭头方向与水流方向一致，切勿装反；水表前后应装设阀门。
（4）对于不允许停水或设有消防管道的建筑，还应设旁通管道，此时水表后侧要装止回阀；旁通管上的阀门应设有铅封。
（5）为了保证水表计量准确，水表前面应装有大于水表口径10倍的直管段，水表前面的阀门在水表使用时全部打开。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阀门、水表安装
（一）阀门安装
阀门必须配有制造厂家的产品合格证书、产品说明书及装箱单。
核对阀门的规格、型号、材质是否与设计一致。
阀门在安装前应进行外观检查，阀体、零件应无裂缝、重皮、砂眼、锈蚀及凹陷等缺陷。
安装前应清除阀体内部和相连的管道端部的垃圾、杂物，并清洗干净。
检查阀门启闭是否灵活、止水橡胶带是否牢固，关闭是否严密。
应按制造厂的安装说明书进行安装，应设置牢固的基础。
（二）水表安装
首先选择安装水表的合适位置，找到正确的安装口径。
安装的时候记得是水平安装的。
智能水表的表面是向上的，在水表的外壳上会有一个箭头，在安装时注意水流的方向与这个箭头的方向是一致的。
水表是不适合安装在有阳光暴晒的地方以及会被水淹、会被污染的地方，水表要进行读数，所以在安装时当然也应该注意拆卸和抄表的方便。
为了避免水表出现故障，在安装新的管道是一定要将里面的杂物清洗干净，这样会有效减少水表出现不必要的麻烦。
水表的前后都应该安装一个阀门，这样可以控制水流，在使用水表的时候要将这两个闸门都打开。
除了安装阀门外还应该在上下游安装直管，这个直管是十分必要的，10D以下是对上游管道的要求，5D以下是对下游管道的要求。
水表的计量准确度，为了保证水表计量准确，我们应该将下游的管道安装在高出水表0.5米以上的位置。
另外一个影响水表计量的是管道的干净程度，如果水管内有杂物很容易造成计量不准确，所以在平时的使用中应当多加注意，有杂物的话要尽快的清理干净。
