化工容器设计考研题库

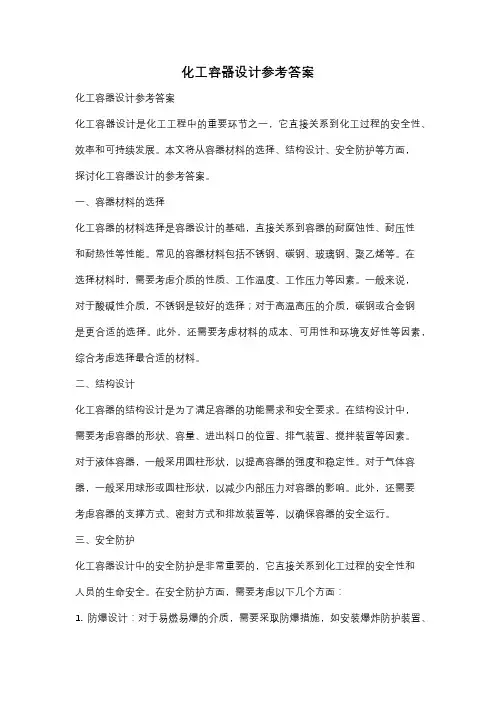

化工容器设计参考答案
化工容器设计参考答案化工容器设计参考答案化工容器设计是化工工程中的重要环节之一，它直接关系到化工过程的安全性、效率和可持续发展。
本文将从容器材料的选择、结构设计、安全防护等方面，探讨化工容器设计的参考答案。
一、容器材料的选择化工容器的材料选择是容器设计的基础，直接关系到容器的耐腐蚀性、耐压性和耐热性等性能。
常见的容器材料包括不锈钢、碳钢、玻璃钢、聚乙烯等。
在选择材料时，需要考虑介质的性质、工作温度、工作压力等因素。
一般来说，对于酸碱性介质，不锈钢是较好的选择；对于高温高压的介质，碳钢或合金钢是更合适的选择。
此外，还需要考虑材料的成本、可用性和环境友好性等因素，综合考虑选择最合适的材料。
二、结构设计化工容器的结构设计是为了满足容器的功能需求和安全要求。
在结构设计中，需要考虑容器的形状、容量、进出料口的位置、排气装置、搅拌装置等因素。
对于液体容器，一般采用圆柱形状，以提高容器的强度和稳定性。
对于气体容器，一般采用球形或圆柱形状，以减少内部压力对容器的影响。
此外，还需要考虑容器的支撑方式、密封方式和排放装置等，以确保容器的安全运行。
三、安全防护化工容器设计中的安全防护是非常重要的，它直接关系到化工过程的安全性和人员的生命安全。
在安全防护方面，需要考虑以下几个方面：1. 防爆设计：对于易燃易爆的介质，需要采取防爆措施，如安装爆炸防护装置、设置爆炸隔离区等，以防止爆炸事故的发生。
2. 防腐设计：对于腐蚀性介质，需要选择耐腐蚀的材料，并采取防腐措施，如涂层、衬里等，以延长容器的使用寿命。
3. 泄漏防护：对于有毒有害的介质，需要采取泄漏防护措施，如设置泄漏报警装置、密封装置等，以防止泄漏事故的发生。
4. 压力保护：对于高压容器，需要设置安全阀、爆破片等装置，以保证容器内部压力不超过设计压力，确保容器的安全运行。
5. 温度控制：对于高温容器，需要采取隔热措施，如设置保温层、冷却装置等，以控制容器的工作温度，防止温度过高引发事故。
化工设计复习题
周建成要去河北招生,所以星期五上午之前务必要把作业收上去批改.女生先交给凡丽娜,男生交给邓金全.08级化工设计复习题一、选择题1．下列哪种要求不是化工厂总体布局所关心的（ B ）。
A、生产要求B、节能要求C、发展要求D、安全要求2．化工设计上必须保证防爆车间有足够的泄压面积，一般要求泄压面积为：（ C ）。
A、0.01～0.04 m2/m3厂房容积 B、0.03～0.06 m2/m3厂房容积C、0.05～0.10 m2/m3厂房容积D、0.07～0.12 m2/m3厂房容积3．化工生产中甲类火灾危险的划分是生产和使用（ C ）。
A、闪点﹤15℃的易燃液体或爆炸下限﹤5％的可燃性气体的生产B、闪点﹤20℃的易燃液体或爆炸下限﹤8％的可燃性气体的生产C、闪点﹤28℃的易燃液体或爆炸下限﹤10％的可燃性气体的生产D、闪点﹤30℃的易燃液体或爆炸下限﹤12％的可燃性气体的生产4．化工生产中乙类火灾危险的划分是生产和使用（ C ）。
A、闪点≥15℃至45℃的易燃可燃液体或爆炸下限≥5％的可燃性气体的生产B、闪点≥20℃至45℃的易燃可燃液体或爆炸下限≥8％的可燃性气体的生产C、闪点≥28℃至60℃的易燃可燃液体或爆炸下限≥10％的可燃性气体的生产D、闪点≥30℃至60℃的易燃可燃液体或爆炸下限≥12％的可燃性气体的生产5．钢筋混凝土楼板的一级耐火极限为（ B ）小时。
A、 1.0B、1.5C、2.0D、4.06．钢筋混凝土楼板的二级耐火极限为（ A ）小时。
A、 1.0B、1.5C、2.0D、4.07.流程及设备的可操作性设计应根据什么标准来进行。
( D )A、研究者提供的工艺参数B、工程师的经验及判断能力C、操作者的经验D、尚无明确标准8、试说明一个新产品或新工艺从开始研制到投入生产，需要进行（ C ）。
A．概念设计、中试设计及基础设计B．初步设计和施工图设计C．概念设计、中试设计、基础设计、初步设计和施工图设计D. 初步设计、概念设计、扩大初步设计和施工图设计9、下述说法正确的是（B ）。
化工设备机械基础试题库(附参考答案)
化工设备机械基础试题库（附参考答案）一、单选题（共10题，每题1分，共10分）1、设计一容器，已知计算厚度8.5mm,腐蚀裕量1Omnb钢板负偏差0.3mm,其筒体名义厚度6n=（）mmA、11B、9.8C、10D、9.5正确答案：C2、填料塔中安装在填料层的底部,作用是防止填料穿过其而落下、支承操作时填料层的重量、保证足够的开孔率、使气液两相能自由通过的是（）A、填料的支承装置B、填料C、液体分布器D、填料限位器正确答案：A3、设计一容器，若工作压力为2MPa,若容器顶部装有爆破片，则其计算压力PC=（）MPaoA、2.30B、3.00C、3.25D、3.50正确答案：D4、一内压容器，计算压力为0.85MPa,设计温度为50℃；圆筒内径Di=1200mm,对接焊缝采用双面全熔透焊接接头，并进行局部无损检测；工作介质无毒性，非易燃，但对碳素钢、低合金钢有轻微腐蚀，腐蚀速率K≤0.1mm∕a,设计寿命B=20年。
采用Q235-C作为圆筒材料，钢板厚度为3"16mm时，Q235-C的[o]t=120MPa,查GB/T3274,钢板为7.5~25mm时∖C1=0.8mmo则设计厚度为（）mm。
（注:计算结果小数点后保留两位）A、5.02B、7.02C、5.20D、6.205、有关TSG21《固定式压力容器安全技术监察规程》适用的压力说法正确的是：（）A、工作压力大于IMPaB、工作压力大于等于IMPaC、工作压力大于等于0.IMPaD、工作压力大于0.01MPa正确答案：C6、设计一容器，已知计算厚度8.5mm,腐蚀裕量1.0mm,钢板负偏差0.3mm,其筒体有效厚度δ=（）mmeA、9.8B、10C、9.5D、8.7正确答案：D7、直径较大的板式塔,为便于制造、安装、检修，可将塔盘板分成数块,通过（）送入塔内，装在焊于塔体内壁的塔盘支承件上。
A、接管B、检查孔C、手孔D、人孔正确答案：D8、填料塔中将液相加料及回流液均匀地分布到填料表面的是（）A、填料限位器B、填料的支承装置C、填料D、液体分布器正确答案：D9、常见的管壳式换热器和板式换热器属于以下哪种类型的换热器：（）A、直接接触式换热器B、间壁式换热器C、中间载热体式换热器D、蓄热式换热器10、球壳的中径D为60Omnb壁厚为8ι≡ι其第一曲率半径为（）mm°A、296B、300C、304D、8正确答案：B二、判断题（共90题，每题1分，共90分）1、浮头式换热器中两端管板中只有一端与壳体固定，另一端可相对壳体自由移动，称为浮头。
化工专业考研试题及答案
化工专业考研试题及答案一、选择题（每题2分，共20分）1. 化工生产中常用的分离方法不包括以下哪一项？A. 蒸馏B. 萃取C. 过滤D. 蒸发答案：D2. 以下哪个不是化工原料？A. 石油B. 天然气C. 煤炭D. 塑料答案：D3. 化工设备中，用于加热液体的设备是？A. 反应器B. 蒸发器C. 换热器D. 冷凝器答案：B4. 化工生产中，下列哪个不是化学反应的类型？A. 氧化还原反应B. 聚合反应C. 酸碱中和反应D. 机械反应答案：D5. 以下哪个是化工产品？A. 钢铁B. 塑料C. 木材D. 玻璃答案：B6. 化工生产中，下列哪个不是催化剂的作用？A. 降低反应温度B. 增加反应速率C. 改变反应方向D. 改变反应平衡答案：C7. 化工设备中，用于分离气体和液体的设备是？A. 离心机B. 蒸馏塔C. 干燥器D. 过滤器答案：B8. 化工生产中，下列哪个不是常见的化工产品？A. 硫酸B. 硝酸C. 尿素D. 硅酸盐答案：D9. 在化工生产中，以下哪个是能量的来源？A. 石油B. 煤炭C. 风能D. 太阳能答案：A10. 化工设备中，用于控制反应条件的设备是？A. 反应器B. 搅拌器C. 泵D. 阀门答案：A二、填空题（每空2分，共20分）1. 化工生产中，常用的三种分离方法包括蒸馏、________和________。
答案：萃取；过滤2. 化工原料主要包括石油、天然气和________。
答案：煤炭3. 化工设备中，用于控制反应条件的设备是________，而用于加热液体的设备是________。
答案：反应器；蒸发器4. 催化剂在化工生产中的作用不包括改变反应________。
答案：方向5. 化工产品是指通过化学加工得到的最终产品，例如________、尿素等。
答案：塑料三、简答题（每题10分，共30分）1. 请简述化工生产中的“三废”处理原则。
答案：化工生产中的“三废”处理原则主要包括减量化、资源化和无害化。
化工专业考研试题及答案
化工专业考研试题及答案一、选择题（每题2分，共20分）1. 在化工生产中，下列哪种物质不是常用的催化剂？A. 铂B. 氧化铁C. 硫酸D. 氧气2. 化学反应速率的快慢受多种因素影响，其中不包括以下哪一项？A. 反应物浓度B. 温度C. 压力D. 反应物的相态3. 在化工分离过程中，蒸馏操作通常是基于哪种原理？A. 溶解度差异B. 沸点差异C. 吸附能力差异D. 化学反应性差异4. 下列哪种设备不适用于连续性化工生产？A. 填料塔B. 搅拌槽C. 离心机D. 静态混合器5. 化工热力学中，理想气体状态方程是什么？A. PV = nRTB. PV = P0(V - b)/TC. PV = nRT/(P + a)D. PV = nRT + a6. 在化工设计中，为了提高换热效率，通常采用哪种方法？A. 增加流体流速B. 减少流体流速C. 使用低导热材料D. 降低操作压力7. 哪种类型的化学反应器属于非均相反应器？A. 填充床反应器B. 搅拌槽反应器C. 管式反应器D. 流化床反应器8. 在化工生产中，下列哪种物质通常用作吸收剂？A. 氮气B. 二氧化碳C. 氨水D. 氧气9. 在化工过程中，下列哪种操作不属于单元操作？A. 蒸发B. 蒸馏C. 聚合D. 萃取10. 在化工安全中，下列哪种行为是正确的？A. 在易燃易爆区域使用明火B. 随意排放有毒气体C. 定期检查安全设备D. 忽略个人防护装备的使用答案：1. D2. D3. B4. D5. A6. A7. D8. C9. C10. C二、简答题（每题10分，共30分）11. 简述化工生产中常见的三种分离技术及其基本原理。
答：化工生产中常见的三种分离技术包括蒸馏、萃取和结晶。
蒸馏是基于不同组分的沸点差异来实现分离的过程，适用于液体混合物的分离。
萃取是利用不同组分在两种不相溶溶剂中的溶解度差异来实现分离，通常涉及到一种溶剂（萃取剂）和一种待分离的混合物。
040108化工设备设计基础 - 19
10.答：弹性段：比例极限、弹性极限、弹性模量
屈服段：屈服极限
强化段：强度极限
颈缩断裂段：延伸率、断面收缩率
11.答：不能使用。
PN=0.6MPa、20钢制的乙型平焊法兰300℃时最大允许工作压力为0.36MPa，小于设计压力。
12.答：A：R1=r，R2= D/2cosθ-r
图2
4.有一内压卧式汽包，其内径Di=1300mm，设计压力为17.2MPa，汽包上装有安全阀，设计温度为300℃，材质为18MnMoNbR，双面焊缝，100%探伤， =190 MPa， =410 MPa，壁厚附加量C=2.5mm。
①设计该容器的名义壁厚。
②校核该汽包水压试验时的强度。
综合复习资料参考答案
=10 MPa
B点： =7.94 MPa
=14.9 MPa
2.解：① =3.34 mm
=6.34 mm
圆整得， 7 mm
② =7 mm
=69.17 MPa
由于 MPa所以容器强度合格。
3.解：A点： =40 MPa
B点： =40 MPa
=1.72 MPa
=172 MPa
4.解：已知双面对接焊缝，100%探伤
4.在双鞍式卧式容器设计中为何要选用两个型式不同的鞍座？都是什么类型？
5.设置加强圈的目的是什么？加强圈的类型有哪些？
6.塔的最大质量、最小质量出现在何工况？写出其最大、最小质量的表达式。
7．GB150中，内压薄壁容器壁厚设计公式是从第几强度理论推导出来的？压力容器的强度理论分别是什么？
8.设计压力为6.5MPa柴油加氢精制反应器，V=200m3为几类容器？依据是什么？
9．什么情况下容器必须做气压试验？气压试验压力如何确定？
化工容器试题
一、填充1、化工容器的基本是安全性与经济性，安全是核心问题，在充分保证安全的前提下尽可能做到经济。
2、受内压的容器其主要失效形式属于弹塑性失效，而外压容器的失效形式则主要是整体失稳。
3、化工容器采用合金钢的目的主要是抗腐蚀、抗高温氧化或耐特高的温度。
4、容器的应力分析有两种基本的研究方法：解析法和实验应力分析法。
5、按无力矩理论假设，轴对称条件下的薄壳中只有薄膜应力，没有弯曲应力和剪应力。
6、容器由于这种总体结构的不连续而在连接边缘的局部地区出现衰减很快的应力升高现象称为边缘应力。
7、在壳体的不连续区域由内压和边缘效应产生的应力由两部分组成薄膜应力和弯曲应力。
8、园板周边简支表示周边不允许有挠度，但可以自由转动，因而不存在弯矩，最大挠度发生在圆板中心。
9、 最大挠度和最大应力与圆板的材料、半径、厚度有关，减小半径或增加厚度都可减小挠度和降低最大正应力。
10、 容器的设计压力其值不得小于容器得最大工作压力得1.05～1.3倍，在相应设计压力下设定得受压元件得金属温度，其值不得低于金属可能达到得最高金属温度。
11、 厚度附加量由两部分组成：钢板厚度的负偏差和腐蚀裕度。
12、 最常见的容器封头包括半球形、椭圆形、碟形和无折边球形等凸形封头以及圆锥形、平板封头等数种。
13、 大多数中低压容器采用椭圆形封头，常压或直径不大的高压容器常用平板封头，半球形封头一般用于低压。
14、 对于标准椭圆形封头，其壁厚计算公式为ppD t t i 5.0][2-=ϕσ 15、 流体在垫片处的泄漏以两种形式出现，即渗透泄漏和界面泄漏。
16、 垫片系数m 是指操作时，达到紧密不漏，垫上所必须维持的比压于介质压力的比值。
17、 常用的压紧面形状有突面、凹凸面、榫槽面和梯形槽等几种。
18、 法兰的设计必须考虑两个不同的问题：一是法兰连接结构中的各部件必须有足够的强度，二是连接本身必须保证密封。
19、 应力集中常发生在容器上有过渡圆角的地方，分布范围很小，只是在极局部的地方产生一个比薄膜应力大许多倍的应力峰值。
化工设计习题库
化工设计习题库一、填空题（每空1分，共30分）1.新建项目设计包括新产品设计和采用新工艺或新技术的产品设计。
2.设计代表的任务是参加基本建设的现场施工和安装。
3.化工计算包括工艺设计中的物料衡算、能量衡算以及设备选型和计算三个内容。
4.设备是完成生产过程的重要条件，是确定技术路线和工艺流程时必然涉及到的因素。
5.工艺流程草图流程线的起始和终了处注明物料的名称来源及去向。
6.设备在工艺管道及仪表流程图上应标注位号和名称。
7.对于连续操作过程，选用单位时间作为基准是很自然的。
8.工艺设计的任务是根据工艺需要，计算并选择某种型号设备，以便订货。
9.根据工艺流程的特点，确定反应釜是连续操作还是间歇操作。
10.设备布置首先要满足工艺流程和工艺条件的要求。
11.化工厂使用最多的换热器是列管式换热器与再沸器。
12.真空管线应尽量短，尽量减少弯头和阀门以降低阻力，达到更高的真空度。
13.管架是用来支承、固定和约束管道的。
14.循环冷却水在周而复始的循环使用过程中，会对管道产生腐蚀并在管壁上结垢。
15.物质的燃烧必须具备三个条件。
16.化工设计可根据项目性质分类，也可按设计性质分类。
17.施工图设计的任务是根据扩大初步设计审批意见，解决扩大初步设计阶段待定的各项问题。
18.扩大初步设计的设计文件应包括以下两部分内容：设计说明书和说明书的附图、附表。
19.工艺管道及仪表流程图上，管道的标注内容应包括三个组成部分：即管道号、管径和管道等级。
20.执行器的图形符号由执行机构和调节机构两部分组合而成。
21.加压操作的塔可分为气相出料和液相出料两种。
22.物料衡算的理论根据是质量守恒定律。
23.流量大而扬程不高时可选用单级离心泵。
24.对于釜式反应器，依靠搅拌器来实现物料流动和混合接触。
25.车间设备布置是确定各个设备在车间平面和立面上的位置。
26.容器分中间贮存容器与原料及成品贮罐两类。
27.管架按位置可分为室外管架和室内管架两类。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
化工容器设计考研题库
化工容器设计考研题库
化工容器设计是化学工程专业中的重要课程，它涉及到化工过程中容器的选择、设计和优化等方面。
对于考研学生来说，掌握化工容器设计的理论和实践知识
是非常重要的。
本文将介绍一些化工容器设计考研题库中常见的题型和解题思路，帮助考生更好地备考。
一、选择题
1. 下列哪种容器适用于高压反应？
A. 玻璃容器
B. 不锈钢容器
C. 塑料容器
D. 铝制容器
解析：正确答案是B。
高压反应需要承受较大的压力，因此需要选择能够承受
高压的材料，不锈钢具有较高的强度和耐腐蚀性能，是高压反应的理想选择。
2. 下列哪种容器适用于高温反应？
A. 玻璃容器
B. 不锈钢容器
C. 塑料容器
D. 铝制容器
解析：正确答案是A。
高温反应需要承受较高的温度，玻璃具有较高的耐热性能，能够在高温下保持稳定，因此适用于高温反应。
3. 下列哪种容器适用于腐蚀性介质？
A. 玻璃容器
B. 不锈钢容器
C. 塑料容器
D. 铝制容器
解析：正确答案是C。
腐蚀性介质会对容器材料造成腐蚀，塑料具有较好的耐
腐蚀性能，因此适用于腐蚀性介质的存储和反应。
二、计算题
1. 某反应需要在100℃下进行，反应物A的摩尔质量为30g/mol，反应生成物
B的摩尔质量为50g/mol。
如果反应转化率为80%，求反应容器中反应物A的
质量。
解析：首先需要计算反应物A的摩尔数，根据摩尔质量和质量的关系可以得到：摩尔数 = 质量 / 摩尔质量
反应物A的摩尔数 = 反应物A的质量 / 反应物A的摩尔质量 = 反应物A的质
量 / 30
反应物A的质量 = 反应物A的摩尔数× 30
反应物A的质量= 0.8 ×反应物A的摩尔数× 30
2. 某反应需要在高压下进行，反应物A的体积为10L，反应生成物B的体积为
15L。
如果反应转化率为60%，求反应容器中反应物A的体积。
解析：首先需要计算反应物A的体积，根据体积和转化率的关系可以得到：
反应物A的体积 = 反应物A的初始体积× (1 - 转化率)
反应物A的体积= 10L × (1 - 0.6)
三、综合题
某化工过程需要进行高温高压反应，反应物A的摩尔质量为50g/mol，反应生
成物B的摩尔质量为80g/mol。
根据实验数据，反应转化率与反应物A的质量
和反应温度的关系如下：
转化率 = 0.8 - 0.01 × (反应物A的质量 - 100) + 0.005 × (反应温度 - 200)
如果要使反应转化率达到90%，求反应容器中反应物A的质量和反应温度。
解析：首先需要根据转化率的表达式计算反应物A的质量和反应温度的关系，
令转化率为90%：
0.9 = 0.8 - 0.01 × (反应物A的质量 - 100) + 0.005 × (反应温度 - 200)
解方程可得：
0.01 × (反应物A的质量 - 100) - 0.005 × (反应温度 - 200) = -0.1
综上所述，化工容器设计考研题库中常见的题型包括选择题、计算题和综合题。
通过解答这些题目，考生可以加深对化工容器设计的理解和应用，提升自己的
解题能力。
在备考过程中，考生可以结合教材和参考书籍进行复习，加强对相
关知识点的掌握。
同时，多做一些实例题和模拟题，提高解题的速度和准确性。
祝愿各位考生在化工容器设计考研中取得优异的成绩！。
