针焰试验仪操作规程(TDE-F016)
针焰试验机安全操作及保养规程
针焰试验机安全操作及保养规程背景针焰试验机是用于测试材料和产品的燃烧性能的设备。
在使用时，需要进行正确的安全操作，并注意对设备的保养和维护，以保证其正常运行和提高使用寿命。
安全操作1. 设备的安装•针焰试验机需要安装在干燥，通风良好的场所，并远离易燃和爆炸性物品。
•进行设备安装时，需要确保设备的稳定并遵守设备安装要求。
2. 设备的操作•穿戴防护设备，包括防火服、防火靴和面罩等。
对于未经培训的人员，请勿操作该设备。
•启动设备前，需要检查电源开关、空气压力、针头状态和燃烧器状态等，确保设备正常。
•操作过程中，应保持设备干燥和稳定，并避免在设备旁放置易燃和爆炸性物品。
•操作完毕后，应将设备关机并清理设备表面和内部杂物。
3. 废弃及贮存•当设备无法使用时，请不要随意拆卸设备或进行维修，应联系专业机械维修服务商。
•废弃设备时，需要按照当地法律法规进行处理，并遵守废弃处理规程。
•当设备需要贮存时，请遵守设备贮存规程，并定期进行设备检查。
保养规程1. 设备清洁•对设备进行清洁时，应断电并对设备进行冷却，以避免意外情况的发生。
•使用软布进行清洁，避免使用化学清洗剂或硬质刷子进行清洁。
•清洁后，应及时对设备进行检查，确保设备的表面和内部均无杂物残留。
2. 针头及燃烧器维护•定期检查针头是否干净并进行清洗，以保证针头正常使用。
•燃烧器需要定期进行清洗和更换，以保证其正常和安全的运作。
3. 电气元件检查•每年对电气元件进行检查两次，确保设备电气元件的正常使用。
•在检查电气元件的过程中，应注意安全，切勿随意触摸高压线路。
4. 设备校准•设备需要进行定期校准，并记录设备的校准数据。
•校准需要由专业人员进行，并遵循设备校准流程。
结论针焰试验机是用于测试材料和产品的燃烧性能的设备，在使用时需要注意到设备的正确安全操作和对设备的保养和维护。
本文档提供了针焰试验机的安全操作规程和保养维护规程，以提高用户对于针焰试验机的使用和维护的认知。
针焰试验仪的测试方法是怎样的呢
针焰试验仪的测试方法是怎样的呢针焰试验仪（needle flame test apparatus）是一种用于测试材料的耐火性能的设备。
在欧洲，它被广泛用于电气设备和电线电缆中，以满足相关标准（如IEC 60695）。
在这篇文章中，我们将简要介绍针焰试验仪的测试方法及其重要性。
什么是针焰试验仪？针焰试验仪是一种将火源（尖锐且高温的针）与被测材料的表面接触一至数秒钟的设备。
测试时，针被点燃，然后测量样品在相应条件下点燃或决定不点燃的时间。
被测材料表面的点燃性、延伸性和烟气生成性都可以通过这种测试方法获得。
针焰试验仪的测试方法针焰试验仪的测试程序如下：1.准备被测样品并进行必要的加工。
这可能包括样品的切割、平整、组装或其他形式的准备。
2.根据测试标准，选择测试的火焰大小和持续时间，然后调整针焰试验仪相应的设置。
例如，一般情况下，火焰高度应为50±2mm，持续时间为30s。
3.如果该测试程序要求样品加热到特定温度，则需要在测试开始前确保试验设备正确的运行和标定。
4.固定样品并调整火焰位置，以确保针焰与样品表面接触。
5.记录实验结果并进行相关数据分析。
根据测试需要，可以记录的数据包括：时间、点燃时间、熄灭时间、燃烧迹象、产生的烟雾数量和颜色等。
6.根据测试标准中所定义的标准要求，评估样品的试验结果。
如果样品在测试条件下满足标准要求，则该材料可以被认为是符合火灾安全要求，否则则需要考虑更新或淘汰。
针焰试验仪的重要性使用针焰试验仪可以帮助确定材料在火灾情况下的性能。
对于电气设备和电线电缆等需要防燃性保护的设备来说，针焰试验仪是一种非常有效的工具，因为它可以评估材料对常见的火源（例如点烟器和电火花）的反应。
通过针焰试验，制造商可以确保他们的产品符合相关法规和标准，以保障用户安全。
针焰试验仪还可以根据不同国家的标准对材料进行比较测试，以评估不同材料的防火性能。
这种测试方法已经被广泛地用于电线电缆和电气设备领域，而且越来越多的国家也将它作为法定测试规范之一，以确保产品的耐火性能。
针焰试验规范
4.4.1当试验火焰离开样板后，其自燃时间应不超出30s；
4.4.2由样板落下的任何燃烧物不应引燃下方的部件及薄纸。
5、相关文件和资料
无
6、相关记录表格
无
1、目的
本文件说明了针焰测试的要求，以规范其行为。
2、适用范围固定载流部件就位的缘材料。3、责任部门试验中心
4、试验规范
4.1参照标准：GB7000.1-2007 第13.3.1章
4.2使用仪器设备：针焰测试仪
4.3测试方法
4.3.1样板的准备：最后成品样板，3PCS。试验样品及使用的铺底层在测试前应置于温度为15-35℃，相对温度为47%-75%的环境中24H；
4.3.2针焰测试仪的调试：
4.3.2.1调节供气（丁烷气）量使燃烧器垂直时的火焰高度为12±1mm；
4.3.2.2于施加试验样品位置下方200±5mm处，放置一裹有一层绢纸(12g/m²～30g/m²)的白松木板（厚10mm）；
4.3.3将待测样板以正常使用时最不利的位置进行安放；
4.3.4将燃烧器倾斜45°，并移向样板，具体情形如附图所示,燃烧10s。

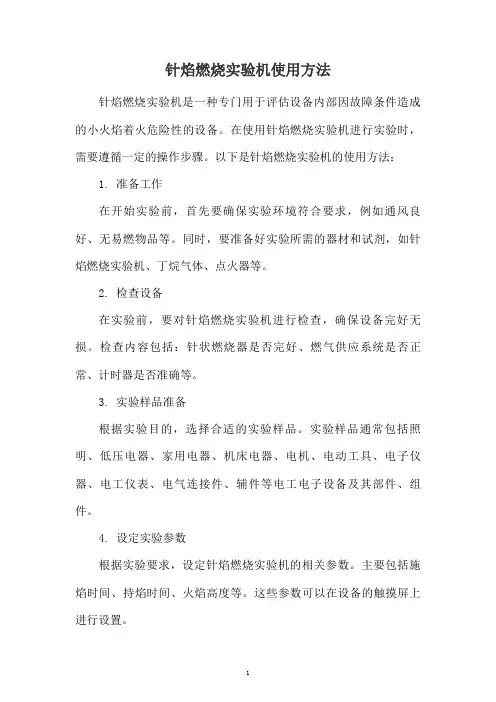

针焰燃烧实验机使用方法
针焰燃烧实验机使用方法针焰燃烧实验机是一种专门用于评估设备内部因故障条件造成的小火焰着火危险性的设备。
在使用针焰燃烧实验机进行实验时，需要遵循一定的操作步骤。
以下是针焰燃烧实验机的使用方法：1. 准备工作在开始实验前，首先要确保实验环境符合要求，例如通风良好、无易燃物品等。
同时，要准备好实验所需的器材和试剂，如针焰燃烧实验机、丁烷气体、点火器等。
2. 检查设备在实验前，要对针焰燃烧实验机进行检查，确保设备完好无损。
检查内容包括：针状燃烧器是否完好、燃气供应系统是否正常、计时器是否准确等。
3. 实验样品准备根据实验目的，选择合适的实验样品。
实验样品通常包括照明、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、电气连接件、辅件等电工电子设备及其部件、组件。
4. 设定实验参数根据实验要求，设定针焰燃烧实验机的相关参数。
主要包括施焰时间、持焰时间、火焰高度等。
这些参数可以在设备的触摸屏上进行设置。
5. 点火燃烧将实验样品放置在针焰燃烧实验机的指定位置，然后打开燃气阀门，调节燃气流量。
接着，使用点火器点燃针状燃烧器，开始燃烧实验。
6. 观察记录在实验过程中，要密切观察实验样品的燃烧情况，并记录相关数据。
主要包括燃烧持续时间、火焰高度、样品是否引燃等。
7. 实验结果判断根据实验记录的数据，判断实验样品是否满足要求。
通常情况下，实验样品在移去针焰后，火焰或灼热持续时间应小于30秒，且试验样品周围的零件、铺底层不再继续燃烧，包装娟纸不起燃，白松木板不炭化为合格。
8. 实验结束实验完成后，关闭燃气阀门，熄灭针状燃烧器。
然后，对实验设备进行清理，确保设备完好无损。
9. 数据处理与分析将实验数据整理成表格或图表，进行数据处理和分析。
通过对比不同实验样品的数据，可以评估其着火危险性。
总之，针焰燃烧实验机的使用方法包括设备检查、实验样品准备、参数设置、点火燃烧、观察记录、结果判断、实验结束和数据处理与分析等步骤。
针焰燃烧试验仪实验操作流程
针焰燃烧试验仪实验操作流程针焰试验机使用范围适用于照明、低压电器、家用电器、机床电器、电机、电动工具等电工电子设备及其部件、组件的研究、生产和质检部门，也适用于绝缘材料、工程塑料或其它固体可燃材料行业。
准备工作为保证测量的准确性，每年由检测技术公司进行校准; 每次开机后进行点检。
外观检查，无明显损坏，无异常现象。
主要技术参数针状燃烧器：不锈钢，内孔? 0.5mm ? 0.1mm ，外径≤? 0.9mm ，长≥ 35mm燃烧器角度：可垂直 ( 调节和测量火焰高度时 ) 和倾斜 45°( 试验时 )引燃铺垫层：厚 10mm 白松木板，覆 12g /m 2 ～ 30g /m 2 标准绢纸施燃气体：95% 丁烷气 ( 基准气 ) ，也可使用丙烷气火焰高度：12mm ± 1mm ( 可调节 )施燃时间：5s,10s,20s,30s,60s,120s -1 +0 s(1s ～ 999.9s 数显可预置 )持燃时间：1s ～ 999.9s( 数显，可手动暂停保持数显 )试验空间≥ 0.5m 3 ，背景黑色箱体材质冷轧板静电喷涂温度传感器 K 型? 0.5mm 绝缘式铠装电偶，铠装套耐热 1100℃燃气焰温梯度 100℃± 2℃～ 700℃± 3℃ ( 室温～ 999℃ )实验电源 AC220V 50Hz针焰试验仪的校验操作规程1、试验样品的位置除非有关标准另有规定,试验样品应安放在正常使用时最可能发生燃烧的位置进行试验。
试验样品的固定方法不应对试验火焰或火焰蔓延效应产生影响,应和正常使用条件下的情况一致。
2、试验火焰的施加试验火焰应施加在试验样品易于受到火焰影响的表面部位,该火焰由正常使用或故障条件所导致。
火焰试验位置的例子见图1(b)和图1(c)。
在有关标准中应规定试验火焰施加的持续时间。
GB7000.1-2007中13.3.1规定:试验火焰施加于样品上可能出现最高温度的点,时间10s。
针焰试验仪的参数及适用
针焰试验仪的参数及适用简介针焰试验仪是一种测试材料燃烧性能的设备，可用于测试各类材料的燃烧性能，如建筑材料、电线电缆、汽车内饰等。
针焰试验仪通过点燃一个由标准焰头组成的小火焰，将火焰接近测试材料并观察材料的燃烧特性以评估其燃烧性。
参数温度针焰试验仪的工作温度范围通常在室温到500℃之间。
这个温度范围适合测试多数材料的燃烧性能。
如果需要测试更高温材料的性能，可以选择更高温度的针焰试验仪。
压力针焰试验仪的工作压力通常为大气压，可进行一些样品的燃烧测试。
如果需要更高的压力来测试某些材料，也可以选择专业的高压针焰试验仪。
点火针焰试验仪通常使用标准焰头进行点火测试，焰头是由50mm的金属管制成。
焰头的尖端形状和尺寸符合标准规格要求，保证测试的准确性。
试验室针焰试验仪需要设立在固定的试验室中，以确保测试的准确性和安全性。
拥有良好的通风设施，是确保针焰试验仪进行精确及安全测试的重要条件之一。
适用建筑材料建筑材料的燃烧性能对建筑的安全性和质量有着至关重要的作用。
使用针焰试验仪可以测试建筑材料的燃烧性能，如隔热、隔音材料等。
电线电缆电线电缆必须在极端条件下运行，因此对其燃烧性能的要求很高。
使用针焰试验仪可以测试电线电缆的燃烧性能，确保其在火灾等危险情况下的安全性。
汽车内饰汽车内饰通常由可燃材料制成，如座椅、地毯和天花板。
在车辆发生火灾时，内饰通常是引发火灾扩散的主要因素。
针焰试验仪可用于测试汽车内饰材料的燃烧性能，以确保车辆乘客的安全。
结论针焰试验仪是测试材料燃烧性能的重要设备，可以用于测试各类材料的燃烧性能，特别适用于建筑材料、电线电缆和汽车内饰等的测试。
熟练掌握针焰试验仪的参数和适用范围，可以有效地保障测试结果的准确性。
针焰试验仪的测试方法介绍
针焰试验仪的测试方法介绍针焰试验仪是一种普遍用于检测电线电缆、材料、燃料、电气设备、轻工塑料、橡胶、建材和汽车内饰材料等燃烧性能的试验仪器。
在本文中，将会介绍针焰试验仪的测试方法。
实验原理针焰试验仪的主要原理是在一定实验条件下（常温常湿，正压，氧气浓度为21%）使试验样品表面产生燃烧，并测量燃烧过程中的数据，如燃烧时间、燃烧长度、燃烧速率等，来评估物料的燃烧性能。
实验设备1.针焰试验仪：包括针管、点火源、气源、曲尺、尺子、燃烧室、如烟室和微型摄像机等。
2.氧气瓶3.气源：压力表、调压器4.计时器实验步骤1.将试验样品固定在燃烧室中心的支架上，调整垂直度和高度，使其与针管的轴线平行。
2.打开氧气瓶开关，调节调压器，使氧气压力维持在0.15±0.01MPa。
3.打开气源开关，调节压力维持在0.01±0.005MPa。
4.打开点火源，让针管头的火焰弹出约3mm左右，然后熄灭火焰，再次弹出火焰。
将点火源放置到预备状态上。
5.关掉如烟室中的净化器，检查是否有污垢和杂物等污染物。
6.在针管头的正下方，将样品放置在燃烧室中。
7.启动计时器，开启氧气开关和气源开关。
8.当点火源再次弹出火焰时，快速将点火源放在样品上，点燃样品。
9.当样品燃烧完成后，关闭氧气开关和气源开关，停止计时器，关闭点火源。
10.检查如烟室中是否有烟雾。
如有，则开启净化器清理烟雾。
数据采集及处理在针焰试验仪的测试过程中，需要测量如下几个数据：•燃烧时间：自点火到自动熄灭的时间。
可用计时器测量。
•燃烧长度：样品在燃烧过程中，燃烧的线缆长度。
用曲尺或尺子测量即可。
•燃烧速率：燃烧前后的线缆长度之差除以燃烧时间，用于评估物料的燃烧性能。
以上数据可以通过针焰试验仪内置的传感器和相应的软件进行实时采集，也可以手动记录下来后再进行处理。
结语针焰试验仪的测试方法虽然并不复杂，但是对于样品的准备，以及在试验过程中保证实验条件的稳定性和准确性等方面，有着较高的要求。
(360)针焰试验操作规程
编制：林思宙
审核：侯振兴
批准：吕全彬
发布日期：2011-3-16
文件标题 中山市美斯特实业有限 公司
编 版
号 次 码
Q/MST-108-0022-2011 A/0 1/1
针焰试验操作规程页源自一、适用范围： 适用于 SH5411A 型针焰试验 二、操作步骤：
开机
1、打开设备电源开关 2、打开照明开关 1、点“右行”键，移动燃烧器至最右端，放置样品， 确认样品位置 2、按 “左行”键返回燃烧器至初始位置，按“点火” 键，通过旋转“火焰调节”旋钮，使火焰到规定高 度。 3、关闭玻璃罩，关闭照明和通风口 1、 按“启动”键，燃烧器移至最右端，开始试验 2、 “施加时间”计时器定时 30 秒后燃烧器熄灭并返 回初始位置时， 样品火焰熄灭后按 “持燃停止”键， 记录计时器“持焰时间”和铺底层着火等实验数据
准备
开始试验
结束
1、试验结束后，关闭电源，清理试验台，按风机开关 排除烟气
三、注意事项： 1、严禁调节阀调节到最小（关进）和过冲现象。 2、点火和测试中切勿接触火焰和燃烧器。避免烧伤或烫伤。 3、测试时，须将玻璃罩关闭避免人和火焰的接触，关闭通风口和照明开关以免影响测 试结果。 4、试验时注意燃气回路是否有漏气，试验结束后，必须取下气罐。 5、按试验“启动”键后不可再按“右行”和“左行”以免影响试验机寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文件编号
TDE-F016
版次
B0
页次
2/2
4维护和保养
4.1故障处理
序号
故障现象
故障原因
处理方法
1
电源开关置2）保险丝坏
检查电源，换保险丝。
2
揿“按钮”，燃烧器无反应
按钮失效
小心放倒，打开底盖，检查面板上的按钮。
3
间控制不起作用
电路板元件故障
广州市惠晟检测技术服务有限公司
针焰试验仪操作规程
文件编号
TDE-F016
版次
B0
页次
1/2
1仪器使用记录
1.1在每次测试前，须对仪器的正常使用功能进行检查，确认正常才能使用，并填写好使用记录。
2使用步骤
2.1接通电源开关1，按“右行”键，使燃烧器15行到右端，将样品装上夹具，调整夹具使样品与燃烧器针管置于试验位置（按标准规定尺寸），然后按“左行”键8，将燃烧器退到左端垂直针焰臂。置风机开关2在“OFF”位置。
与厂方协商解决。
4
火焰不稳定，有“哗哗”响声
气罐安装不正，气管有裂缝
揿“停气”按钮，重新装气罐，更换气管。
4.2仪器相关附件每年至少要检验和校验一次,以确保安全与准确;
4.3保持仪器的每天的清洁。仪器应放置于干燥、阴凉之处，尽量避免放置在潮湿、高温与强阳光之处。
制定/日期
批准/日期
生效日期
2009.09.01
2.5试验中观察样品燃烧情况，火焰施加时间到后燃烧器会自动熄灭并退回左端，注意观察，及时按“持燃停止”键，请记录持燃时间（Tb）和铺底层着火等试验数据。
2.6按“试验停止”键，试验结束，各元件复位。按风机开关排除烟气。
3注意事项
3.1试验时注意燃气回路有否漏气，如接头，气管是否密封，以免发生意外和影响针焰高度的稳定性。试验结束后，必须将气罐取下！对燃气回路定期检查。
2.2设定火焰施加时间，持燃时间，持燃时间一般设定在30秒，也可根据产品要求另行设定。
2.3将气瓶装上气瓶支架，对准接口拧紧支架下方螺栓，接通气源。按“供气”键，同时用打火机或火柴点火，点燃火焰后关门调节“火焰调节阀”，使火焰高度稳定在12±1mm(或其它标准规定高度)。
2.4按“试验启动”键，燃烧器行走到位正式开始试验。
3.2电源应用有地线的三极插座，保证接地可靠。
3.3输入电源的AC220V±10%。
3.4排气管应通出窗外。
3.5发现残焰时间比能记录，很可能是忘记释放“暂停”键。
3.6风扇和照明灯均用独立按钮控制开和关。
制定/日期
孙明/2010.08.20
批准/日期
生效日期
2010.09.01
广州市惠晟检测技术服务有限公司
