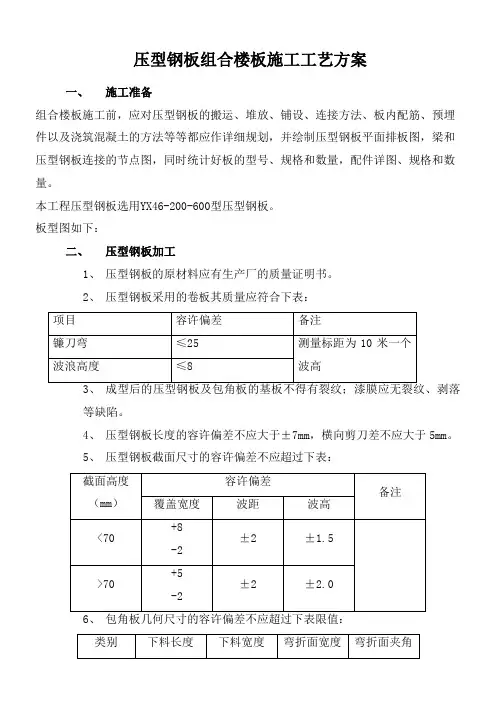

压型钢板组合楼板施工工艺方案

压型钢板组合楼板施工工艺方案

一、施工准备

组合楼板施工前，应对压型钢板的搬运、堆放、铺设、连接方法、板内配

压型钢板筋、预埋件以及浇筑混凝土的方法等等都应作详细规划，并

绘制

、规格和

平面排板图，梁和压型钢板连接的节点图，同时统计好板的型号

数量，配件详图、规格和数量。

用YX46-200-600型压型钢板。

本工程压型钢板选

板型图如下：

6

4

200 200 200

600

二、压型钢板加工

1、压型钢板的原材料应有生产厂的质量证明书。

2、压型钢板采用的卷板其质量应符合下表：

备注

项目容许偏差

镰刀弯

10 米一个

≤25 测量标距为

波浪高度≤8

波高

纹、剥落等缺陷。

共 2 页

第2页

方案

压型钢板组合楼板施工工艺

4、压型钢板长度的容许偏差不应大于±7mm，横向剪刀差不应大

于5mm。

5、压型钢板截面尺寸的容许偏差不应超过下表：

截面高度容许偏差

备注（mm）

覆盖宽度波距波高

+8

<70 ± 2 ± 1.5

-2

>70 +5

-2

± 2 ± 2.0

6、包角板几何尺寸的容许偏差不应超过下表限值：

类别下料长度下料宽度弯折面宽度弯折面夹角

容许偏差± 5 ± 2 ± 2 2°

7、压型钢板的几何尺寸应进行抽样检查。

8、压型钢板出厂时必须有产品合格证。

三、压型钢板运输和保管

1、装卸无外包装的压型钢板时，严禁直接用钢丝绳绑扎起吊。

2、用车辆运输无外包装的压型钢板时，应在车上设置衬有橡胶

衬垫的枕木，间距不得大于 3 米。

3、对于采用汽车运输的压型板等，采用角钢框架分层固

定，绑扎牢固后进行运输。

4、压型钢板装卸时的悬伸长度不应大于 1.5m。

5、压型钢板应按材质、板型分别堆放，压型钢板上不得堆放重

物，应避免污染。

6、板型规格的堆放顺序应与施工安装顺序相配合。

7、压型钢板在工地可采用枕木架空（架空枕木要保持约5%的倾

斜度）堆放。应堆放在不妨碍交通、不被高空重物撞击的安全地

带，并应采取遮雨措施。

8、安装压型钢板时，施工人员必须穿软底鞋，且不得聚集在一

起。在压型钢板上行走频繁的地方应设置临时木支撑。吊放在钢

梁上的压型钢板，应于当日安装完毕。未安装完毕的，必须用绳

具与钢梁捆绑牢固。

9、栓钉和瓷环的成品包装箱在运输中不得有损坏, 运到现场后

要存放在干燥的小库房中, 以免栓钉和瓷环受潮. 在施工中用多少料取多少料, 以免来回搬运.

四、压型钢板切割、割孔和局部处理

1、切割和钻孔，原则上应采用机械加工，不要损害压型钢板的

材质和形状，不得已时可采用气割。考虑采用带锯机和全能锯机

进行。

2、压型钢板在切割前必须校正弯曲和变形，切割时产生的毛刺、

卷边应及时清除。

3、压型钢板的端头未做封闭处理时, 应设堵头板和挡板, 防止施

工时混凝土的泄漏。

4、在压型钢板现场开洞的部位, 应对其进行局部补强。

5、穿过楼板的水管, 套管和各种悬挂件等都应事先固定在压型

钢板上或埋在槽内。

6、清扫压型钢板表面的各种杂物，以便下道工序的施工。

五、压型钢板铺设

1、清扫钢梁顶面的杂物，对变形的压型钢板进行矫正。

2、除去焊接部位附近和混凝土接触面以外的钢结构部分都应做

好防

3、锈处理。

4、根据排板图，在钢梁上进行定位，然后进行压型钢板的安装。

压型钢板之间采用贴角焊缝连接，以防止压型钢板的分离或移动。

5、压型钢板与钢梁之间采用塞焊连接。

6、压型板的端部处理、压型板与梁的搭接，压型板与压型板之

间的对接等应严格按照施工图及有关标准和规范的要求施工。

7、压型钢板之间的连接可采用角焊缝或塞焊缝以防止相互移动

和分开，焊缝间距为300毫米左右，焊缝长度在20-30毫米为佳。

8、铺设时注意压型钢板和梁的支承长度应满足设计图纸和国家

规范要求。支承在钢梁上的组合板支承长度不应少于75毫米，其

中压型钢板支承长度不应少于50毫米。

9、施工前，施工技术人员应熟悉排板图和节点图，并对施工过

程中可能出现的技术问题予以提前解决。

10、施工人员应穿橡胶底鞋工作，以免划伤压型板的涂层。

六、压型钢板临时支撑

临时支撑是通过计算压型板的挠度来确定的。当板的跨度大于2400时，需加设临时支撑，临时支撑不能为点式支撑。临时支撑可考虑以下三种：

1、底部临时支撑。

2、压型板下设临时梁。

3、从压型板上方设临时吊挂。

根据本工程具体情况，拟考虑采用第二中方案。当砼的强度达到设计强度的70％后，方可取消临时支撑。

七、栓钉焊接

（1）检查施工现场电源情况, 使其满足栓钉的焊接，独立电源容量不小于

70KVA。

（2）施工现场焊接参数按有关规范确定：焊接参数就是施工现场焊接参数。

（3）根椐图纸，在钢梁上进行栓钉的定位, 进行栓钉焊接。

（4）栓钉施工中的检验：

外观检验焊接处的焊肉成型饱满，焊角尺寸满足要求。

在主要构件上逐批进行1%抽样打弯150检验, 若焊钉根部无裂纹，则认为通

过弯曲检验.

八、浇筑混凝土

1 、绑扎钢筋

(1) 进场钢筋应有合格证, 并按规定抽取试样做机械性能试验, 合格后方可

使用。

(2) 钢筋的级别, 钢号和直径应符合设计要求, 需要代换时, 应征得业主和设

计部门的同意。

(3) 钢筋加工的形状和尺寸必须符合要求. 表面应洁净无损伤, 带有颗粒状

或片状锈蚀钢筋不得使用。

(4) 钢筋绑扎完毕, 应及时垫好垫块，在浇注混凝土前要再一次检查。

2、浇灌混凝土

(1) 在施工现场设一台搅拌机。若要求采用商品混凝土则无此一项。

(2) 混凝土搅拌前应对有合格证, 复验证的水泥, 砂, 石等各种材料进行核对,

保证准确无误, 严格计算, 配比科学有效, 搅拌时间不小于规定的时间。

(3) 楼板应连续浇灌, 并严格按规范, 规定仔细振捣, 避免产生蜂窝, 麻面及

露筋等现象。

(4) 浇灌混凝土时, 应经常观察压型钢板, 支架和钢筋的情况, 发现问题, 及

时处理。

(5) 混凝土浇注完毕, 应按标准要求进行养护。

九、组合楼板节点三维示意图
