波形梁钢护栏工程施工工艺
道路工程波形梁钢护拦施工工艺流程及施工方法
道路工程波形梁钢护拦施工工艺流程及施工方法（1）、施工工艺流程
现场勘察→定点放线→打入立柱→调整立柱→安装波形梁→调顺线形→紧固所有螺栓。
（2）主要施工方法
①波形梁板、立柱、防阻块、横隔梁、端头、螺栓、螺母等构件应符合公路波形梁钢护栏设计的要求。
②混凝土护栏基础施工时，其基础应按图纸设计要求施工。
③在护栏施工之前，向监理工程师提交详细的施工组织设计。
④设置于路侧的波形梁钢护栏，不应使护栏侵入公路建筑限界以内。
⑤路侧波形梁护栏的起、讫点应进行端头处理。
路侧护栏的端头构造形式应根据图纸施工。
逆行车方向的上游圆头式端头与护栏标准段之间应设渐变段，顺行车方向的下游端头可与标准段护栏成一直线布设。
装设护栏不应破坏或干扰地下结构或其他设施。
⑥设置于中央分隔带起点、终点及开口处的护栏应进行端头处理。
分设型波形梁护栏，其端头应与中央分隔带线形相一致，在分隔带开口处，护栏的圆端头的半径应与分隔开口处的线形相一致。
由于中央分隔带内有通信管道，故护栏立柱打入时应精确定位。
⑦立柱放样：
施工之前应根据设计图纸进行立柱放样，并以分隔带开口及入孔处等为控制点，进行测距定位。
放样后应调查每根立柱下的地基状况，如遇地下管线、泄水管等，或涵洞顶部埋深土深度不足时，应调整立柱位置。
立柱放样时可利用调整段调整间距，利用分配方法处理间距零头数。
⑧护栏构件应按图纸架设，并应取得平顺、连续的安装效果，所有搭接应顺交通流的方向拼接。
螺接应有足够长度。
⑨钢筋混凝土基础应提前施工，待强度达到设计强度的70%后方可安装立柱及护栏板。
波形护栏施工工艺
1、护栏施工方案、施工方法：1。
1 波形护栏的施工波形梁钢护栏是为了防止失控车辆越过中央分隔带或在路侧比较危险的路段冲出路基，不致发生二次事故;为了吸收能量，减轻事故和车辆及人员的损伤程度及诱导视线和美化道路. (1）、施工方案①严格按招标文件要求选购材料，所有钢材按招标文件要求必须有材料质量证明. 波形梁钢护栏的所用钢构件均采用热浸镀锌进行金属防腐处理，高强度螺栓进行热浸镀锌处理后对高强度螺栓连接表面要涂黄油，并进行磷化润滑处理, 在出厂时应密封包装，以防运输、保存期间生锈或弄脏。
②总的施工顺序为先单面护栏后双面护栏，最后防眩设施安装，采用分段施工,逐段连接，按段自检，实施全过程质量控制，确保全线优质完工。
③施工队设置打桩队二组，安装队二组,测量队一组，维修队一组,运输队一组, 共计15 人。
拟配备DY300 打桩机 2 台, 交流电焊机 2 台，载重汽车 1 辆。
(2)、施工方法a 立柱安装（a）采用打入法设置立柱.打入法设置立柱，应严格按照钢钎确定的位置，首先安放自制导向器，再将立柱沿导向孔打入，以确保垂直度.立柱打入土中应至设计深度, 当打入过深时，不得将立柱部分拔出加以矫正，而须将其全部拔出，等到基础压实后重新打入.立柱安装应与设计图纸相符.并与道路线形相协调，立柱应牢固地埋入土中，达到设计深度，并与路面垂直。
（b）如打入困难时，可采用钻孔法或开挖法安装立柱。
当采用钻孔法进行立柱安装时，立柱定位后应与路基相同的材料回填,并分层夯填密实，使其具有不低于相邻原状土的密实度。
当采用开挖法施工，埋设立柱时，回填料应采用良好的相同材料并分层夯实（每层厚不得超过15cm) ，回填土的压实度不应小于相邻原状土。
岩石中的柱桩应用粒料回填并夯实. (c)考虑到护栏结构对景观及驾驶员的视线诱导的影响，立柱安装就位后，应立即进行垂直度、位置、标高的检查。
垂直度检查采用靠尺逐根检查.位置检查、间距检查直线采用钢尺检测，曲线段采用偏角法使用经纬仪检测；横向位置检查采用尺量道路中心线与立柱横向间距。
波形梁钢护栏施工方案
波形梁钢护栏施工方案一、施工准备工作在进行波形梁钢护栏的施工之前，需要做好充分的准备工作，包括但不限于以下几个方面：1.1 相关资料的准备•确保施工方案、设计图纸、规范标准等相关资料准备完善。
•确保施工人员具备相关技术资质，并进行必要的培训。
1.2 施工现场的准备•清理施工现场，确保施工区域干净整洁。
•检查施工设备和工具，确保完好无损。
1.3 材料的准备•确保波形梁、拉杆、连接件等施工材料准备齐全。
•对材料进行质量检查，确保符合施工要求。
二、施工流程2.1 设计布置•根据设计图纸确定波形梁钢护栏的位置和布置方案。
•标定好固定点，设置好起点和终点的位置。
2.2 定位测量•根据设计要求，利用测量仪器进行定位测量。
•确保波形梁的安装位置准确无误。
2.3 固定基础•钻孔、埋桩等方式将基础固定在地面上。
•确保基础的牢固稳定，能够承受波形梁的重量和风力荷载。
2.4 波形梁安装•根据设计图纸将波形梁依次安装在固定基础上。
•使用专业工具和设备进行固定，确保波形梁安装牢固。
2.5 连接及调整•将各段波形梁通过连接件连接起来。
•对波形梁进行调整，确保整体水平垂直。
2.6 拉杆安装•根据设计要求，安装拉杆连接波形梁和基础。
•确保拉杆的固定牢固可靠，能够增强护栏的稳定性。
三、验收及清理3.1 施工验收•检查波形梁钢护栏的安装质量，确保符合设计要求和规范标准。
•如有不符合的地方，及时进行整改。
3.2 清理工作•清理施工现场，清除杂物和垃圾。
•确保施工现场环境整洁，做好施工材料和设备的清点整理工作。
四、施工注意事项1.施工过程中，严格按照设计图纸和规范标准进行操作。
2.加强施工安全管理，做好防护措施，确保施工人员安全。
3.施工现场要保持通风良好，防止产生有害气体。
4.施工过程中如遇雨雪天气，暴风等恶劣天气，应暂停作业，等待天气转好再继续施工。
五、总结波形梁钢护栏的施工方案是保障护栏安全、稳定的前提。
合理的施工方案、科学的施工流程以及严格的施工管理是确保施工质量的关键。

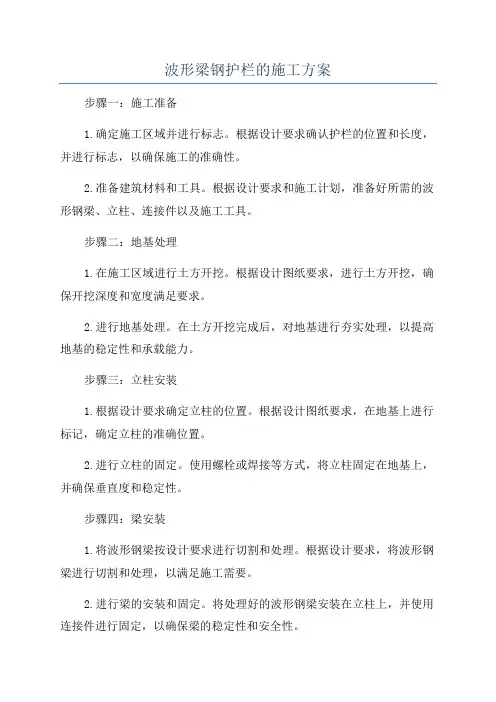

波形梁钢护栏的施工方案
波形梁钢护栏的施工方案步骤一：施工准备1.确定施工区域并进行标志。
根据设计要求确认护栏的位置和长度，并进行标志，以确保施工的准确性。
2.准备建筑材料和工具。
根据设计要求和施工计划，准备好所需的波形钢梁、立柱、连接件以及施工工具。
步骤二：地基处理1.在施工区域进行土方开挖。
根据设计图纸要求，进行土方开挖，确保开挖深度和宽度满足要求。
2.进行地基处理。
在土方开挖完成后，对地基进行夯实处理，以提高地基的稳定性和承载能力。
步骤三：立柱安装1.根据设计要求确定立柱的位置。
根据设计图纸要求，在地基上进行标记，确定立柱的准确位置。
2.进行立柱的固定。
使用螺栓或焊接等方式，将立柱固定在地基上，并确保垂直度和稳定性。
步骤四：梁安装1.将波形钢梁按设计要求进行切割和处理。
根据设计要求，将波形钢梁进行切割和处理，以满足施工需要。
2.进行梁的安装和固定。
将处理好的波形钢梁安装在立柱上，并使用连接件进行固定，以确保梁的稳定性和安全性。
步骤五：连接件安装1.将连接件固定在立柱和梁上。
根据设计图纸要求，使用螺栓或焊接等方式，将连接件固定在立柱和梁上，以增强护栏的牢固度。
2.进行连接件的检查和调整。
对已经安装的连接件进行检查，确保连接牢固并进行必要的调整。
步骤六：验收和完善1.进行护栏的验收。
对已完成的护栏进行验收，检查其尺寸、形状、连接件的安装和固定情况等，确保符合设计要求和规范。
2.进行护栏的完善。
对于存在问题的地方，及时进行修复和完善，以达到预期的护栏效果。
以上是波形梁钢护栏的施工方案，通过按照以上步骤进行施工，可以保证护栏的质量和安全性。
在施工过程中，需要严格按照设计要求进行操作，并进行必要的质量检查和验收，以确保护栏的稳定性和使用寿命。

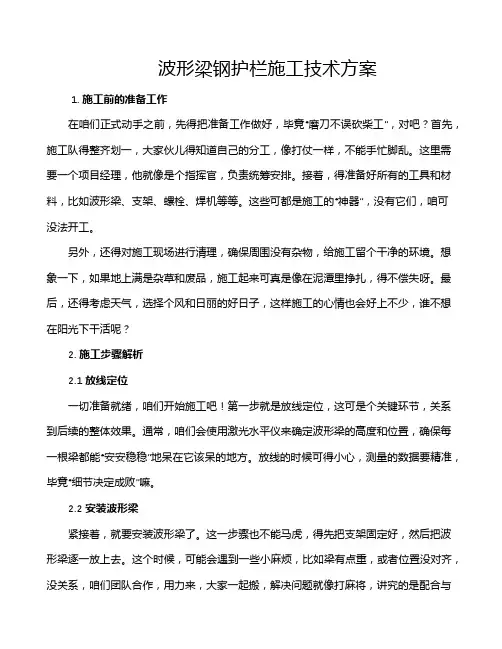

波形梁钢护栏施工技术方案
波形梁钢护栏施工技术方案1. 施工前的准备工作在咱们正式动手之前，先得把准备工作做好，毕竟“磨刀不误砍柴工”，对吧？首先，施工队得整齐划一，大家伙儿得知道自己的分工，像打仗一样，不能手忙脚乱。
这里需要一个项目经理，他就像是个指挥官，负责统筹安排。
接着，得准备好所有的工具和材料，比如波形梁、支架、螺栓、焊机等等。
这些可都是施工的“神器”，没有它们，咱可没法开工。
另外，还得对施工现场进行清理，确保周围没有杂物，给施工留个干净的环境。
想象一下，如果地上满是杂草和废品，施工起来可真是像在泥潭里挣扎，得不偿失呀。
最后，还得考虑天气，选择个风和日丽的好日子，这样施工的心情也会好上不少，谁不想在阳光下干活呢？2. 施工步骤解析2.1 放线定位一切准备就绪，咱们开始施工吧！第一步就是放线定位，这可是个关键环节，关系到后续的整体效果。
通常，咱们会使用激光水平仪来确定波形梁的高度和位置，确保每一根梁都能“安安稳稳”地呆在它该呆的地方。
放线的时候可得小心，测量的数据要精准，毕竟“细节决定成败”嘛。
2.2 安装波形梁紧接着，就要安装波形梁了。
这一步骤也不能马虎，得先把支架固定好，然后把波形梁逐一放上去。
这个时候，可能会遇到一些小麻烦，比如梁有点重，或者位置没对齐，没关系，咱们团队合作，用力来，大家一起搬，解决问题就像打麻将，讲究的是配合与默契。
焊接的时候，要注意焊缝的均匀，不然以后可就“马虎大意”了，影响整体的美观和安全。
3. 施工后的检查与维护3.1 质量检查安装完成后，质量检查可不能省。
俗话说：“不怕一万，就怕万一。
”咱们得逐根检查波形梁，看看有没有变形、错位的情况。
可以说，检查就像是给孩子上保险，确保以后不出事。
这个环节可以分工合作，大家一起动手，不仅效率高，还能增进感情，真是一举两得。
3.2 定期维护最后，安装完毕后，还得考虑后续的维护。
波形梁虽然耐用，但也需要定期检查。
比如，看看有没有锈蚀，螺栓是否松动，这样才能保持护栏的安全性。

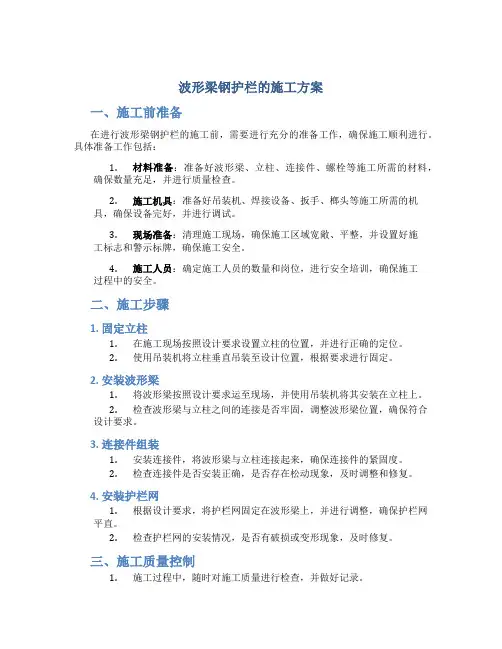

波形梁钢护栏的施工方案
波形梁钢护栏的施工方案一、施工前准备在进行波形梁钢护栏的施工前，需要进行充分的准备工作，确保施工顺利进行。
具体准备工作包括：1.材料准备：准备好波形梁、立柱、连接件、螺栓等施工所需的材料，确保数量充足，并进行质量检查。
2.施工机具：准备好吊装机、焊接设备、扳手、榔头等施工所需的机具，确保设备完好，并进行调试。
3.现场准备：清理施工现场，确保施工区域宽敞、平整，并设置好施工标志和警示标牌，确保施工安全。
4.施工人员：确定施工人员的数量和岗位，进行安全培训，确保施工过程中的安全。
二、施工步骤1. 固定立柱1.在施工现场按照设计要求设置立柱的位置，并进行正确的定位。
2.使用吊装机将立柱垂直吊装至设计位置，根据要求进行固定。
2. 安装波形梁1.将波形梁按照设计要求运至现场，并使用吊装机将其安装在立柱上。
2.检查波形梁与立柱之间的连接是否牢固，调整波形梁位置，确保符合设计要求。
3. 连接件组装1.安装连接件，将波形梁与立柱连接起来，确保连接件的紧固度。
2.检查连接件是否安装正确，是否存在松动现象，及时调整和修复。
4. 安装护栏网1.根据设计要求，将护栏网固定在波形梁上，并进行调整，确保护栏网平直。
2.检查护栏网的安装情况，是否有破损或变形现象，及时修复。
三、施工质量控制1.施工过程中，随时对施工质量进行检查，并做好记录。
2.针对发现的质量问题，及时进行整改，并做好相关记录。
3.完成施工后，进行验收，确保施工质量符合要求。
四、施工安全注意事项1.施工人员必须佩戴好安全帽、安全鞋等安全防护用具。
2.施工现场应设置明显的安全警示标识，确保施工安全。
3.施工过程中严禁烟火，保持施工现场清洁整洁，避免意外发生。
五、施工结束1.施工完成后，对施工现场进行清理，清点并归还施工机具。
2.做好相关施工记录，并提交相关部门进行验收。
3.如有问题或改进建议，及时跟相关部门反馈，保证施工质量和安全。
以上为波形梁钢护栏的施工方案，希望对施工工作有所帮助。
1b1波形梁护栏的施工工艺流程与注意事项
1b1波形梁护栏的施工工艺流程与注意事项下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 引言在道路交通建设中，波形梁护栏被广泛应用于公路、高速公路等场所，其施工质量直接关系到道路交通安全。
交通工程波形梁钢护栏施工方法
交通工程波形梁钢护栏施工方法1、立柱放样立柱放样以固定道路设施如桥梁、通道、中央分隔带开口为主要控制点，进行测距定位；立柱放样时，利用调整段调整间距，通过分配法将其调整至多根立柱。
2、立柱安装立柱安装与设计图纸相符，并与道路线型相协调，立柱采用打入式方法施工，施工时精确定位，将立柱打入土中至设计深度；立柱就位后其水平方向与竖直方向形成平顺线型，渐变段及端部是护栏施工中需要重点的部位，施工严格控制其立柱位置。
3、横隔梁、防阻块安装(1)横隔梁安装设有横隔梁的中央分隔带护栏，在立柱准确定位后安装横隔梁，横隔梁平行路面，垂直于立柱安装。
在波形梁钢板安装之前，横隔梁与立柱之间的连接螺栓不能过早拧紧，以便进行调整调节。
在横隔梁与波形梁钢板准确就位后，最后拧紧螺栓。
(2)防阻块安装防阻块是立柱与护栏板连接部件，防止碰撞时立柱阻绊车轮和立柱与车辆直接碰撞，缓解碰撞时车辆与护栏板的局部受力，保证其准确就位。
防阻块通过连接螺栓固定于波形钢板与立柱之间，在安装调整立柱之后，安装防阻块，防阻块最后安装波形钢板并进行统一调整。
(3)波形钢板安装波形钢板通过拼接螺栓相互拼接，并由连接螺栓定于立柱的防阻块或横隔梁上，波形钢板的搭接方向与行车方向一致。
波形钢板在安装过程中，不断进行调整，不能过早拧紧其连接螺栓或拼接螺栓，否则无法发挥板上长圆孔的调节作用。
调节完成后，按规定拧紧拼接螺栓。
高强螺栓严格控制其扭矩，调整后的波形梁形成的线型，避免局部凹凸。
波形梁顶面与路面竖曲线相协调，当护栏的线型比较满意时，方可最后拧紧螺栓。
(4)端头安装：要求设置中央分隔带开口处端头与路侧护栏开口处端头安装需牢固，保证安装线型。
(5)波形梁护栏安装完毕后，进行现场质量检测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
波形梁钢护栏施工工艺
一、立柱放样
1）根据图纸进行立柱放样，并以桥梁、通道、涵洞、隧道、中央分隔带开口、紧急电话开口。
互通式立体交叉等控制立柱的位置，进行测距定位。
2）立柱放样时灵活利用调节板调节间距，并利用分配方法处理间距零头数。
3) 调查立柱所在处是否存在地下管线、排水管设施，或构造物顶部埋土深度不足的情况，立柱避开横穿道路的设施，以免给设施造成损坏。
二、立柱安装
1）立柱安装符合图纸，并与公路线性相协调。
护栏渐变段及端部的立柱按设计规定的座标进行安装。
2）位于土基中的立柱，采用打入法、钻孔法施工。
立柱标高符合图纸要求，以免损坏立柱端部。
3）在铺有路面的路段设置立柱时，柱坑用砂浆回填并夯实。
4）位于石方区无法打入施工的立柱，根据图纸的要求采用钻孔法施工。
5）位于小桥、通道、明涵等混凝土基础中的立柱，设置在预埋的套筒内，通过灌注砂浆或混凝土固定。
6）立柱安装就位后，其水平方向和竖直方向保证形成平顺的线性。
7）护栏渐变段及端部的立柱，按图纸规定的座标进行安装。
8）路侧护栏立柱的安装在土路肩加固前进行施工。
9）立柱安装技术要点控制
①施工时先根据测量标高，计算每根立柱实际打入的深度，再进行复核校对无误后方可在定位点打入立柱。
②在打入立柱的过程中，及时用水平尺测量打入立柱的纵向和横向竖直度，检查立柱是否偏离定位点，发现偏差要立即调整。
③立柱接近打入深度时，要控制好锤击频率和锤头落差，以确保立柱准确埋入规定标高位置。
④打入施工上道工序合格方可进行下道工序施工，以确保标高一致，间距准确，在纵向与横向都垂直竖立；打入的立柱应牢固地埋入土中，达到设计深度。
三、护栏板安装
1）护栏板通过拼接螺栓相互连接成纵向横梁，并由连接螺栓固定于防阻块、托架或横隔梁上。
护栏板拼接方向与行车方向一致。
拼接螺栓采用高强螺栓。
2）立柱间距不规则时，利用调节板、梁进行调节。
3）所有的连接螺栓及拼接螺栓在护栏的线性达到规定要求时拧紧。
四、施工工艺控制
1）顺直度控制：顺直度必须在立柱放样、测距定位时进行控制，立柱放样应以固定道路设施如桥梁、通道、中央分隔带可能会产生间
距零头数，可通过分配法将其调整至多根立柱。
通过使用经纬仪、水准仪等测量仪器以确保放样的准确，保证护栏的线形。
纵向测量放样时，首先应根据图纸及规范要求对整体线形进行统筹考虑。
直线段以100米为一段落放线，有弧度的路段以60米为一段放线，然后以每10米或8米间距测量控制点；控制点处用铁钉将线绳固定并拉直，可采用累叠法找平顺流畅的线形。
线绳定位后，按照4米或2米间距及路面的宽度测定柱位，结合立柱的竖直度而达到立柱的顺直度，波形梁在安装期可分三步对线形进行调整：①初步调整；②局部段调整；③整体线形细调，从而确保挂板后护栏的整体顺制度。
2）立柱竖直度控制：立柱在打入过程中必须于前后、左右方向反复用水准尺检测其竖直度；立柱打入后，在检查和调整的过程中对打入的立柱局部竖直度调查，使其更符合线形的要求。
3）横梁中心高度的控制：在测量放线时，先用水准仪测量定位立柱需打入的绝对高度，认真填写测量记录，在立柱上标出需打入深度的刻度。
路侧立柱打入时，立柱所标注线应与路面平齐；中央分隔带立柱标注应与路缘石平齐。
