聚四氟乙烯的制备方法
聚四氟乙烯烧结成型的制备工艺
书山有路勤为径，学海无涯苦作舟

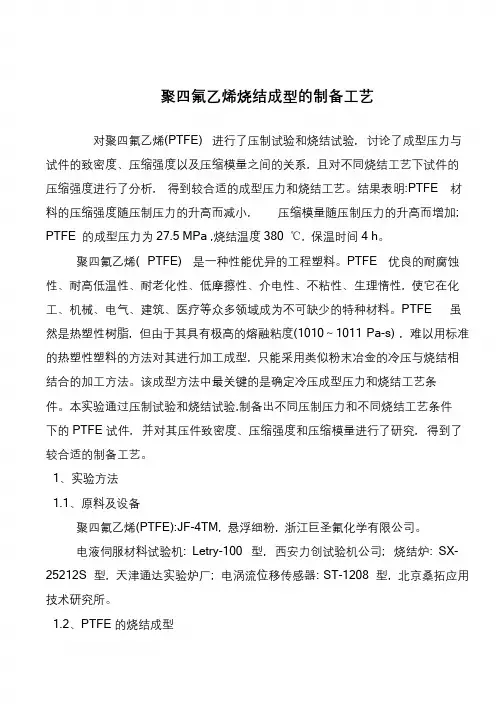

聚四氟乙烯烧结成型的制备工艺
对聚四氟乙烯(PTFE) 进行了压制试验和烧结试验, 讨论了成型压力与试件的致密度、压缩强度以及压缩模量之间的关系, 且对不同烧结工艺下试件的压缩强度进行了分析, 得到较合适的成型压力和烧结工艺。
结果表明:PTFE 材料的压缩强度随压制压力的升高而减小, 压缩模量随压制压力的升高而增加; PTFE 的成型压力为27.5 MPa ,烧结温度380 ℃, 保温时间4 h。
聚四氟乙烯( PTFE) 是一种性能优异的工程塑料。
PTFE 优良的耐腐蚀性、耐高低温性、耐老化性、低摩擦性、介电性、不粘性、生理惰性, 使它在化工、机械、电气、建筑、医疗等众多领域成为不可缺少的特种材料。
PTFE 虽然是热塑性树脂, 但由于其具有极高的熔融粘度(1010～1011 Pa-s) , 难以用标准的热塑性塑料的方法对其进行加工成型, 只能采用类似粉末冶金的冷压与烧结相结合的加工方法。
该成型方法中最关键的是确定冷压成型压力和烧结工艺条
件。
本实验通过压制试验和烧结试验,制备出不同压制压力和不同烧结工艺条件
下的PTFE 试件, 并对其压件致密度、压缩强度和压缩模量进行了研究, 得到了较合适的制备工艺。
1、实验方法
1.1、原料及设备
聚四氟乙烯(PTFE):JF-4TM, 悬浮细粉, 浙江巨圣氟化学有限公司。
电液伺服材料试验机: Letry-100 型, 西安力创试验机公司; 烧结炉: SX- 25212S 型, 天津通达实验炉厂; 电涡流位移传感器: ST-1208 型, 北京桑拓应用技术研究所。
1.2、PTFE 的烧结成型。
ptfe屈服强度
ptfe屈服强度PTFE，即聚四氟乙烯，是一种低摩擦系数的无机材料，广泛用于高温、高压、腐蚀性环境下的密封、润滑、绝缘等领域。
PTFE的屈服强度是指在材料受到外力时发生形变的最小力，是评估材料力学性能的重要指标。
1. PTFE的制备方法PTFE最早是由杜邦公司发明和生产的。
其制备方法包括两步骤：首先，通过一系列的化学反应制取出单体TFE（三氟乙烯），然后在高压、高温的条件下，用引火器点燃TFE，产生自由基聚合反应，形成聚合物链，最后得到PTFE。
2. PTFE的力学性能PTFE是一种柔软、有弹性、低摩擦系数的材料，其力学性能主要包括弹性模量、屈服强度、断裂强度等。
其中，屈服强度是指在材料受到外力时发生形变的最小力。
3. 屈服强度的影响因素PTFE的屈服强度受多方面因素的影响，如温度、压力、材料厚度等。
在高温、高压、复杂腐蚀性环境下，选择合适的PTFE材料具有非常重要的意义。
此外，PTFE材料在加工过程中也需要注意控制加工条件，以避免影响材料的力学性能。
4. 应用领域PTFE材料具有良好的耐腐蚀性、耐高温性、低摩擦系数等优良特性，广泛应用于航空、航天、化工、医药、食品等领域。
例如，航空航天设备中的密封件、轴承、齿轮；化工设备中的泵、阀门、管道等，都需要使用PTFE材料来保证设备的正常运行。
5. 未来发展趋势随着科技的不断进步，PTFE材料在性能、加工工艺等方面都有所提高和突破。
未来，PTFE材料将继续发挥其耐腐蚀、耐高温等优良特性，在高端领域中得到更加广泛的应用。
同时，也要在制备、加工、应用等方面不断优化和改进，提高PTFE材料的综合使用价值。
综上所述，PTFE的屈服强度是评估材料力学性能的重要指标，受多种因素影响。
应用范围广泛，未来将继续得到发展和推广。
聚四氟乙烯纤维(PTFE)开发生产方案(二)
聚四氟乙烯纤维（PTFE）开发生产方案一、实施背景随着科技的飞速发展，材料科学在各领域的应用越来越广泛。
其中，聚四氟乙烯（PTFE）纤维作为一种高性能工程塑料，具有优异的耐化学腐蚀性、低摩擦系数、高耐热性等特点，在石油、化工、电子、建筑等领域有广阔的应用前景。
然而，国内PTFE纤维的生产技术尚不成熟，大部分依赖进口，这为我国产业发展带来了一定压力。
因此，开展聚四氟乙烯纤维的开发生产研究，对提升我国高分子材料领域的技术水平具有重要意义。
二、工作原理PTFE纤维的生产主要涉及以下几个步骤：1.树脂制备：通过悬浮聚合等方法制备PTFE树脂。
2.纺丝：将PTFE树脂溶解在适当的溶剂中，然后通过喷丝板纺成细丝。
3.拉伸：在一定温度和张力下，对PTFE丝进行拉伸，增加其取向度和结晶度。
4.热处理：在高温下对PTFE纤维进行热处理，提高其热稳定性。
5.后处理：进行脱脂、洗涤、上油等后处理，以获得具有优异性能的PTFE纤维。
三、实施计划步骤1.技术调研：收集国内外关于PTFE纤维的生产、应用和技术研究资料，分析现有技术的优缺点。
2.实验设备准备：购置实验所需的纺丝机、热处理设备等，并进行调试。
3.树脂制备与纺丝实验：根据前期调研结果，尝试不同的悬浮聚合方法和溶剂体系，优化纺丝工艺参数。
4.拉伸与热处理实验：研究不同温度和张力对PTFE纤维性能的影响，优化热处理条件。
5.后处理实验：研究不同后处理方法对PTFE纤维性能的影响，优化后处理条件。
6.性能检测：对所制备的PTFE纤维进行各项性能指标检测，如耐化学腐蚀性、低摩擦系数、高耐热性等。
7.应用研究：将所制备的PTFE纤维应用到实际场景中，评估其使用性能。
8.工业化试验：根据前期实验结果，制定工业化生产方案，进行中试生产。
9.工业化推广：将工业化生产方案推广至大型生产企业，实现规模化生产。
四、适用范围本方案适用于石油、化工、电子、建筑等领域中需要使用PTFE 纤维的场合。
聚四氟乙烯原材料

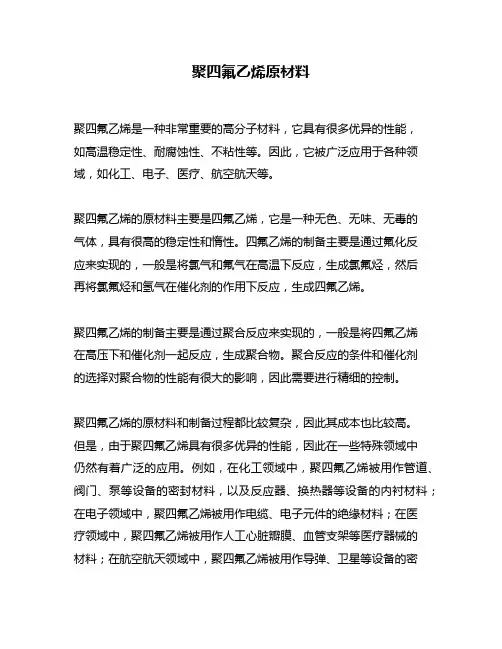

聚四氟乙烯原材料
聚四氟乙烯是一种非常重要的高分子材料，它具有很多优异的性能，
如高温稳定性、耐腐蚀性、不粘性等。
因此，它被广泛应用于各种领域，如化工、电子、医疗、航空航天等。
聚四氟乙烯的原材料主要是四氟乙烯，它是一种无色、无味、无毒的
气体，具有很高的稳定性和惰性。
四氟乙烯的制备主要是通过氟化反
应来实现的，一般是将氯气和氟气在高温下反应，生成氯氟烃，然后
再将氯氟烃和氢气在催化剂的作用下反应，生成四氟乙烯。
聚四氟乙烯的制备主要是通过聚合反应来实现的，一般是将四氟乙烯
在高压下和催化剂一起反应，生成聚合物。
聚合反应的条件和催化剂
的选择对聚合物的性能有很大的影响，因此需要进行精细的控制。
聚四氟乙烯的原材料和制备过程都比较复杂，因此其成本也比较高。
但是，由于聚四氟乙烯具有很多优异的性能，因此在一些特殊领域中
仍然有着广泛的应用。
例如，在化工领域中，聚四氟乙烯被用作管道、阀门、泵等设备的密封材料，以及反应器、换热器等设备的内衬材料；在电子领域中，聚四氟乙烯被用作电缆、电子元件的绝缘材料；在医
疗领域中，聚四氟乙烯被用作人工心脏瓣膜、血管支架等医疗器械的
材料；在航空航天领域中，聚四氟乙烯被用作导弹、卫星等设备的密
封材料。
总之，聚四氟乙烯是一种非常重要的高分子材料，它的原材料和制备过程都比较复杂，但是由于其优异的性能，在一些特殊领域中仍然有着广泛的应用。
聚四氟乙烯涂层制备方法
聚四氟乙烯涂层制备方法
1．原料：
聚四氟乙烯粉末（上海有机氟材料研究所，中国科学院上海有机研究所，大连）。
（1）聚四氟乙烯乳液：（上海有机氟材料研究所，中国科学院上海有机研究所，）浓度60%
40%（其余为水）=100元/Kg
2．涂层制造工艺：
（1）金属表面去油、打毛。
（增强粘接力）
（2）用喷涂或刷涂将聚四氟乙烯乳液涂到金属表面，送致烘箱烘干（不能流淌，80°C下烘干，防止起泡）根据要求可反复涂烘干，
直到要求厚度，待水份蒸发干后，送致高温炉380~~410°C烧
结，烧结时间和温度控制根据情况来定。
（3）质量检查：粘接强度，疏水性能，耐温，耐腐蚀性能。
3．聚偏氟二乙烯涂层制备方法：
（1）聚偏氟二乙烯粉料（上海有机氟材料研究所，100元/Kg）
（2）二甲基乙酰胺（化学试剂商店）
N—2—甲基叱咯烷酮（化学试剂商店）
（3）涂液制造：
用重量比浓度制备涂液，5%-—15%左右偏氟二乙烯加入到二甲基乙酰胺或N—2—甲基叱咯烷酮中溶解，（先溶胀后溶解）如溶解慢，可稍加热（70—80°C），并搅拌，溶解大约需几个小时以上。
（中间绝不能将水与料液接触）。
配好料液为微黄透明液，涂液静止放置脱泡，待用（瓶口密封盖紧）。
4．涂层制造工艺：
（1）金属表面去油、打毛。
（2）用喷涂或刷涂将料液涂致金属表面，再加热烘烤（80—100°C），根据要求可反复涂烘干，直到要求厚度，
（3）再在120—150°C（可用烘箱）加热烘烤，仔细观察表面是否形成坚固，疏水保护层。
模压聚四氟乙烯生产工艺

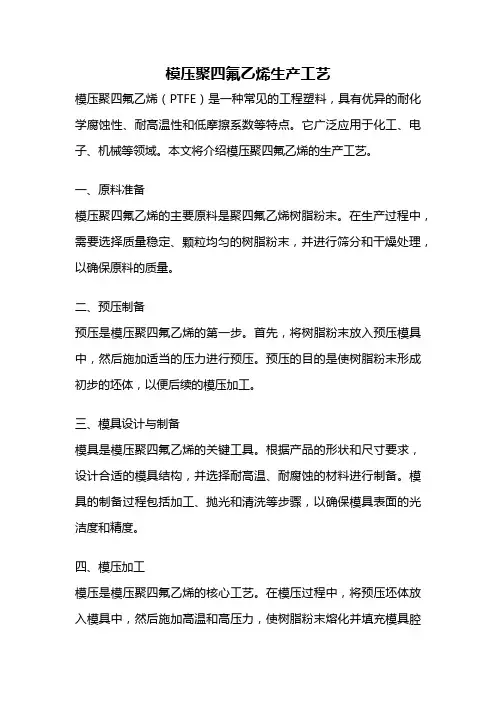

模压聚四氟乙烯生产工艺模压聚四氟乙烯（PTFE）是一种常见的工程塑料，具有优异的耐化学腐蚀性、耐高温性和低摩擦系数等特点。
它广泛应用于化工、电子、机械等领域。
本文将介绍模压聚四氟乙烯的生产工艺。
一、原料准备模压聚四氟乙烯的主要原料是聚四氟乙烯树脂粉末。
在生产过程中，需要选择质量稳定、颗粒均匀的树脂粉末，并进行筛分和干燥处理，以确保原料的质量。
二、预压制备预压是模压聚四氟乙烯的第一步。
首先，将树脂粉末放入预压模具中，然后施加适当的压力进行预压。
预压的目的是使树脂粉末形成初步的坯体，以便后续的模压加工。
三、模具设计与制备模具是模压聚四氟乙烯的关键工具。
根据产品的形状和尺寸要求，设计合适的模具结构，并选择耐高温、耐腐蚀的材料进行制备。
模具的制备过程包括加工、抛光和清洗等步骤，以确保模具表面的光洁度和精度。
四、模压加工模压是模压聚四氟乙烯的核心工艺。
在模压过程中，将预压坯体放入模具中，然后施加高温和高压力，使树脂粉末熔化并填充模具腔体。
随后，通过冷却和固化，使树脂粉末重新固化成为模压件。
模压过程需要控制温度、压力和时间等参数，以确保产品的质量和尺寸精度。
五、后处理模压聚四氟乙烯的后处理包括去模、修整和检验等步骤。
首先，将模压件从模具中取出，并进行去模处理，以避免粘连。
然后，对模压件进行修整，去除多余的材料和表面缺陷。
最后，对产品进行检验，包括尺寸、外观和性能等方面的检测，以确保产品符合要求。
六、质量控制在模压聚四氟乙烯的生产过程中，需要进行严格的质量控制。
包括对原料、模具和成品的质量进行检验，以确保产品的稳定性和一致性。
同时，还需要建立完善的记录和追溯体系，以便对产品进行溯源和质量追踪。
总结起来，模压聚四氟乙烯的生产工艺包括原料准备、预压制备、模具设计与制备、模压加工、后处理和质量控制等步骤。
通过合理的工艺参数和严格的质量控制，可以生产出质量稳定、性能优异的模压聚四氟乙烯制品。
ptfe薄膜制作工艺
ptfe薄膜制作工艺PTFE薄膜制作工艺PTFE（聚四氟乙烯）薄膜是一种具有优异性能的高分子材料，广泛应用于电子、化工、医疗等领域。
本文将介绍PTFE薄膜的制作工艺，包括原料准备、薄膜制备、后续处理等环节。
一、原料准备PTFE薄膜的制作首先需要准备PTFE树脂粉末作为原料。
树脂粉末的质量直接影响到薄膜的性能和质量。
在选择树脂粉末时，需要考虑其分子量、熔体流动性、熔点等因素。
一般情况下，高分子量、较低熔点的树脂粉末更适合制备高质量的PTFE薄膜。
二、薄膜制备1. 树脂粉末预处理：将树脂粉末进行筛分，去除杂质和颗粒不均匀的部分。
然后将筛选后的树脂粉末放入特定的模具中，进行预压制备。
2. 烧结：将预压制备好的树脂粉末放入烧结炉中，在高温下进行烧结。
烧结的目的是使树脂粉末颗粒之间发生熔融和结合，形成均匀致密的薄膜。
3. 拉伸：经过烧结的薄膜会变得较为脆硬，需要进行拉伸处理以提高其柔韧性和延展性。
拉伸的过程中，需要控制温度和拉伸速度，以获得所需的薄膜厚度和性能。
4. 确定薄膜厚度：通过测量薄膜的厚度，可以确定其最终的规格和用途。
常用的测量方法包括显微镜观察、电子显微镜扫描等。
三、后续处理1. 表面处理：PTFE薄膜的表面通常需要进行特殊处理，以增加其润湿性和粘附性。
常见的表面处理方法包括等离子体处理、化学处理等。
2. 检测和质量控制：对制备好的PTFE薄膜进行检测，包括检查薄膜的厚度、表面平整度、透明度等指标。
同时，还需要进行质量控制，确保薄膜的性能和质量符合要求。
3. 切割和包装：根据客户需求，将PTFE薄膜进行切割和包装，以便于运输和使用。
PTFE薄膜的制作工艺包括原料准备、薄膜制备和后续处理等环节。
通过精确控制每个环节的参数和工艺，可以制备出高质量的PTFE 薄膜，满足不同领域的需求。
在实际应用中，还需要根据具体要求进行进一步的加工和处理，以满足特定的功能和性能要求。
聚四氟乙烯工艺流程
聚四氟乙烯工艺流程
《聚四氟乙烯工艺流程》
聚四氟乙烯，简称PTFE，是一种具有优良的化学稳定性、耐
高温、耐腐蚀、绝缘性能和摩擦力低的高分子材料。
由于其独特的性能，在工业领域得到了广泛的应用，特别是在制造润滑脂、密封材料、导管和阀门等产品中。
聚四氟乙烯的生产工艺流程一般包括以下几个主要步骤：聚合、预制形态制备、加工成型和表面处理。
首先是聚合步骤。
将四氟乙烯气体通过聚合反应制成聚合物颗粒。
聚合反应通常在高温高压下进行，通过引入引发剂，使得四氟乙烯分子发生聚合反应，形成均一的聚合物颗粒。
接下来是预制形态制备。
将聚合后的PTFE颗粒通过多次压制、加热和冷却等过程，制备成板材、棒材、管材等不同的预制形态。
然后是加工成型。
通过热压、挤出、注塑等不同的成型方法，将预制的PTFE形态加工成各种产品。
如利用挤出方法可获得PTFE管材，利用压制和模压方法可获得PTFE板材和轴承等。
最后是表面处理。
PTFE制品的表面常常需要进行特殊的处理，如涂覆、改性、去毛刺等，以提高其表面的光滑度和润滑性。
综上所述，聚四氟乙烯的生产工艺流程涵盖了聚合、预制形态
制备、加工成型和表面处理等多个步骤。
通过这些步骤，可以生产出具有优异性能的PTFE制品，满足不同领域对高温、耐腐蚀和耐磨损材料的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大家知道聚四氟乙烯薄膜和其它塑料薄膜的生产是有区别的，加工工艺也不同，四氟薄膜具有高绝缘、耐腐蚀、耐热、耐寒及耐老化特性。
四氟薄膜是通过车削得来的，是用悬浮聚四氟乙烯树脂经模压成管状压坯、放在烘箱中进行烧结、然后冷却成熟毛坯，然后经车床或切削机器车削而成，所以许多人都叫聚四氟乙烯车削膜。
PTFE车削膜应卷取平整，端面整齐，薄膜表面不能有折痕、裂纹、孔洞、机械损伤及其它影响使用要求的缺陷。
厚度公差应符合轻工部专业标准为QB4876-2015允许范围。
聚四氟薄膜车制出来的是一种不定向薄膜，表面有点暗，这和四氟车削板情况是相同的。
为了能使车削薄膜分子更紧密一些，增强它的耐压性能，并使车削薄膜的厚薄更均匀。
我们通过压延的方法，对车削薄膜再加工，制作成为定向薄膜，压延后的薄膜分子结构紧密，压缩强度增大，表面光洁挺括，外观更平整,高密度,半透明、或透明状。
车制出来的薄膜厚度一般比较厚一些，通过压延也可以得到更薄的产品，压延过程有偏差就会造成薄膜厚薄不均现象，不定向薄膜经压延1.1-1.8倍为半定向薄膜。
主要用途：聚四氟乙烯薄膜定向膜用于制造电容器；半定向膜用于导线绝缘；不定向膜用于电器仪表接线绝缘或用作密封衬垫材料，也可以用来为脱粘和脱模用材料，高频加热电缆、航天航空等军事行业耐温导线、通讯电线及电缆等高科技尖端技术方面。
PTFE定向薄膜的规格较多，定做时需要根据规格要求，生产好车削膜，再进行压延定向，压延时的厚度不能太厚，否则压下去达不到要求的厚度；如果车削膜太薄，又起不到压延定向的作用，另外，还有压延机温度的控制也是非常重要的因素，四氟车削薄膜只有在一定的温度范围内，操作比较容易和保证质量。
二辊之间的保持平行确保定向薄膜厚薄均匀。
聚四氟乙烯定向薄膜压延聚四氟乙烯薄膜在运输时需包装可靠，防止损坏、撞击、挤压、日晒、雨淋，产品应保存在不受挤压、不受阳光直接照射的清洁库房内。
纯聚四氟乙烯外观纯白色，易吸附杂色物质，影响外观，增加擦试工作量，需封存处置。
深圳市丹凯科技有限公司（ShenZhen DanKai Technology Co.,ltd.），前身为成立于1998年的东莞市丹帝绝缘材料氟塑材料厂，多年来专业从事FEP、PFA、PTFE等氟塑料管棒板膜制品以及其他绝缘材料的研发、生产和销售。
公司拥有资深的研发团队以及从国外引进的先进设备和生产线，并先后通过ISO9001、SGS、FDA认证，得到华为、富士康、美的、中兴、Intel、AirTAC 等国内外客户的充分肯定。
可应客户要求订制加工生产各种规格的氟塑料产品。
