《传热学》实验指导书
传热学综合试验指导书
传热学综合实验指导书李长仁富丽新编写沈阳航空工业学院动力工程系2004．01实验一空气纵掠平板时参数的测定流体纵掠平板是对流换热中最典型的问题，总是被优先选作教学中对流换热的对象，是可以分析求解的最简单情况，可以籍此阐明对流换热的原理和基本概念。
本实验应用空气纵掠平板对流换热装置完成以下三个实验：1.空气纵掠平板时局部换热系数的测定；2.空气纵掠平板时流动边界层内的速度分布；3.空气纵掠平板时热边界层内的温度分布。
一空气纵掠平板时局部换热系数的测定1.实验目的1)流体纵掠平板是对流换热中最典型的问题之一，通过空气纵掠平板时局部换热系数的测定，加深对对流换热基本概念和规律的理解。
2)通过对实测数据的整理，了解局部换热系数沿平板的变化规律，分析讨论其变化原因。
3)了解实验装置的原理，学习对流换热实验研究方法和测试技术。
2.实验原理恒热流密度下，沿板长局部换热系数改变，联系着壁温沿板长也变化，因此就存在纵向导热。
同时壁温不同向外界辐射散热也不同。
为了确定对流换热系数，必须考虑纵向导热和辐射的影响。
图1微元片热平衡分析对平板上不锈钢片进行热分析，取其微元长度dx，如图1所示，在稳定情况下的热平衡：电流流过微左侧导入右侧导对流传给辐射散对板体元片的发热 + 热量 = 出的热 + 空气的热 + 失的热 + 的散热量Qδ/Q g Q cdin量Q cdout量Q cv量Q R量Q cd各项可分别写为：dx L VI dx b q Q v g ⎪⎭⎫⎝⎛=⋅⋅⋅=2δx s cdin dxdT b Q |⋅⋅⋅-=δλ ⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛+⋅⋅-=⋅⋅⋅-=+dx dx dT dx d dx dT b dx dT b Q s dx x s cdout δλδλ| ()bdx T T Q f x cv -=α()bdx T T Q f b R 44-=εσ0=cd Q式中： b ─片宽,m δ─片厚,m L ─平板长度,m V ─不锈片两端电压降,V I ─流过不锈钢片的电流量,Iq v ─电流产生的体积发热值λs ─不锈钢片的导热系数,w/(m •℃)T ─不锈钢片壁温,K T f ─空气来流温度,Kαx ─离板前缘x 处的局部换热系数,w/(m 2•℃) ε─不锈钢片黑度σb ─斯蒂芬波尔兹曼常数=5.67×10-8,w/(m 2·K 4) 代入微元片热平衡式后得出局部换热系数的表达式：()ff b s x T T T T dx Td bL VI ---+=44222εσδλα (1) 上式中V 、I 、T 、T f 均可由测试得到，但由于壁温T 随x 变化，只能用作图法求d 2T /dx 值。
传热学实验指导书
差和热系统中温度差的比例尺度，C= e1 − e2 ( v / °c )。当两个表面均为对流边界条件时， t1 − t2
C=
e∞1 t ∞1
− e∞2 − t∞2
(v/ °c)
，其中
e1, e2
分别为相应于外墙和内墙壁温的电势值，
e∞1, e∞ 2
为相应流体温度的电动势。也就是图中节点上的电动势。在先定比例系数后就可先定加 在电模型最外层两边界上电动势差值。利用系数可以从测得的电动势值换算相应的温度 值。
图 1-2
模拟墙角的几何尺寸为 L1 = 2.2m, L2 = 3.0m, L3 = 2.0m, L4 = 1.2m ;材料的导热系 数为 λ =0.53W\(m.K,).. 等温边界条件时，墙角外壁面温度 t1 = 30°c ，内壁面温度 t2 =0°c ；模拟墙角两端应
维持 2V 的电压差，电压、温度比例系数 c1
相应的电网络节点上的电动势方程为
ei−1, j − ei, j + ei, j−1 − ei, j + ei+1, j − ei, j + ei, j+1 − ei, j = 0 (1-4)
R1
R2
R3
R4
图 1—1
只要满足 R1 = R2 = R3 = R4 = R
的条件，式（ 1-3）和式（1-4 ）完全类似。
导热现象和导电现象之间的相似之处可以从他们的数学描写式可以看出。 在导热系统中，二维稳定导热微分方程为：
∂ 2t + ∂ 2t = 0 (1-1) ∂x 2 ∂y 2 在导电系统中，二维稳定导电微分方程为：
∂ 2e + ∂ 2e = 0 (1-2) ∂x 2 ∂y 2
热工“传热学”实验安排与实验指导书
热工“传热学”实验安排与实验指导书12科热工“传热学”实验安排一、时间：2014.12.15下午2：00 学号1-22号2014.12.15上午4：00 学号23-44号二、地点：新校区A4楼411三、内容：实验一球体法粒状材料的导热系数的测定实验二套管换热器液-液换热实验实验三中温辐射黑度的测定四、要求1．实验前应预习与实验有关的教材内容和实验指导书，写出预习报告。
2、按时参加实验。
3．实验时应严肃认真、一丝不苟，并作好记录。
4．实验结束时，经指导教师审阅实验记录后，方可结束实验。
5．按规定格式认真填写实验报告，并按期交出。
《传热学》实验指导书周露亮编20xx年11月1目录实验要求 (3)实验一球体法粒状材料的导热系数的测定 (4)实验二套管换热器液-液换热实验 (8)实验三中温辐射黑度的测定 (11)附录1 铜－康铜热电偶分度表 (15)附录2 精密数字温度温差仪使用方法 (16)2实验要求1．实验前应预习与实验有关的教材内容和实验指导书，了解实验目的、实验原理和实验要求，做到心中有数。
2．在实验室要首先熟悉实验装置的构造特点、性能和使用方法，使用贵重仪器时需得到指导教师的许可，方可动用。
3．实验时应严肃认真、一丝不苟，细致地观察实验中的各种现象，并作好记录，通过实验，训练基本操作技能和培养科学的工作作风。
4．实验结束时，学生先自行检查全部实验记录，再经指导教师审阅后，方可结束实验。
5．学生实验时，如出现实验仪器损坏情况，应及时向指导教师报告。
6．按规定格式认真填写实验报告，并按期交出。
3实验一球体法粒状材料的导热系数的测定一、实验目的1. 巩固稳定导热的基本理论，学习球体法测定物质的导热系数的实验方法；2. 实验测定被测材料的导热系数λ；3. 绘制出材料导热系数λ与温度t的关系曲线。
二、实验原理加热圆球（见图1）由两个壁厚1.2毫米的大小同心圆球（1）组成。
小球内装有电加热器（2）用来产生热量。
传热学实验指导书
[实验一]用球体法测定粒状材料的导热系数一、实验目的1、巩固和深化稳态导热的基本理论，学习测定粒状材料的热导率的方法。
2、确定热导率和温度之间的函数关系。
二、实验原理热导率是表征材料导热能力的物理量，其单位为W/(m ·K)，对于不同的材料，热导率是不同的。
对于同一种材料，热导率还取决于它的化学纯度，物理状态（温度、压力、成分、容积、重量和吸湿性等）和结构情况。
各种材料的热导率都是专门实验测定出来的，然后汇成图表，工程计算时，可以直接从图表中查取。
球体法就是应用沿球半径方向一维稳态导热的基本原理测定粒状和纤维状材料导热系数的实验方法。
设有一空心球体，若内外表面的温度各为t 1和t 2并维持不变，根据傅立叶导热定律：drdtr dr dt Aλπλφ24-=-=（1） 边界条件2211t t r r t t r r ====时时（2）1、若λ=常数，则由（1）（2）式求得122121122121)(2)(4d d t t d d r r t t r r --=--=πλπλφ[W])(2)(212112t t d d d d --=πφλ[W/(m ·K)](3)2、若λ≠常数，（1）式变为drdtt r )(42λπφ-=（4） 由（4）式，得dt t r dr tt r r ⎰⎰-=2121)(42λπφ 将上式右侧分子分母同乘以（t 2－t 1），得)()(4121222121t t t t dtt rdr t t r r ---=⎰⎰λπφ(5)式中1221)(t t dtt t t -⎰λ项显然就是λ在t 1和t 2范围内的积分平均值，用m λ表示即1221)(t t dtt t t m -=⎰λλ，工程计算中，材料的热导率对温度的依变关系一般按线性关系处理，即)1(0bt +=λλ。
因此，)](21[)1(21012021t t bt t dtbt t t m ++=-+=⎰λλλ。
传热学实验指导书
《传热学》实验指导书热工教研室编目录实验要求 (2)实验一球体法粒状材料的导热系数的测定 (3)实验二平板法导热系数的测定 (7)实验三套管换热器液-液换热实验 (12)实验四中温辐射黑度的测定 (16)附录1 铜－康铜热电偶分度表 (22)附录2 精密数字温度温差仪使用方法 (23)实验要求1．实验前应预习与实验有关的教材内容和实验指导书，了解实验目的、实验原理和实验要求，做到心中有数。
2．在实验室要首先熟悉实验装置的构造特点、性能和使用方法，使用贵重仪器时需得到指导教师的许可，方可动用。
3．实验时应严肃认真、一丝不苟，细致地观察实验中的各种现象，并作好记录，通过实验，训练基本操作技能和培养科学的工作作风。
4．实验结束时，学生先自行检查全部实验记录，再经指导教师审阅后，方可结束实验。
5．学生实验时，如出现实验仪器损坏情况，应及时向指导教师报告。
6．按规定格式认真填写实验报告，并按期交出。
实验一球体法粒状材料的导热系数的测定一、实验目的1.巩固稳定导热的基本理论，学习球体法测定物质的导热系数的实验方法；2.实验测定被测材料的导热系数λ；3. 绘制出材料导热系数λ与温度t的关系曲线。
二、实验原理加热圆球（见图1）由两个壁厚1.2毫米的大小同心圆球（1）组成。
小球内装有电加热器（2）用来产生热量。
大球内壁与小球外壁各设有三对铜-康铜热电偶（4）。
当温度达到稳定状态后，电加热器产生的热量全部通过中间的测试材料（3）传到外气。
1.大小同心球；2.电加热器；3.颗粒状试材；4.铜康铜热电偶；5.专用稳压电源；6.专用测试仪；7.底盘；8.UJ36a电位差计图1 加热圆球示意图测取小球的温度t1，t2，t3, 取其平均温度：T1=(t1+ t2+ t3)/3；测取大球的温度t4，t5, t6，取其平均温度：T2=(t4+ t5+ t6)/3；根据圆球导热公式：λ=[UI(1/ D1-1/D2)]/[2π（T1+ T2）]-----------(1); 式中：U——加热电压；I——加热电流；D1——小球直径；D2——大球直径；三、实验装置及主要技术指标实验装置YQF-1型导热系数测定仪的面板图见图2专用电源的面板图见图3图2 YQF-1型导热系数测定仪的面板图图3 专用电源的面板图1．电源开关；2．电源指示灯；3． 3.5位数显毫伏表；4．毫伏表调零电位器；5．补偿电压调节电位器；6．补偿按键；7．热电偶测量电压输出端；8．热电偶输入选择开关。
传热学实验指导.

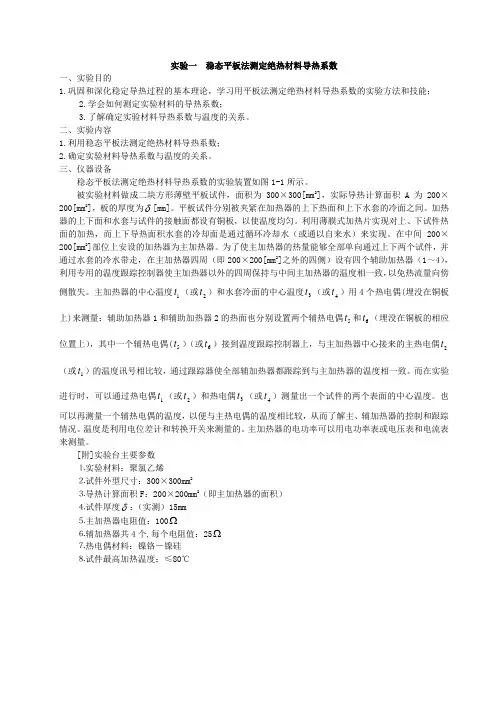

实验一 稳态平板法测定绝热材料导热系数一、实验目的1.巩固和深化稳定导热过程的基本理论，学习用平板法测定绝热材料导热系数的实验方法和技能；2.学会如何测定实验材料的导热系数；3.了解确定实验材料导热系数与温度的关系。
二、实验内容1.利用稳态平板法测定绝热材料导热系数；2.确定实验材料导热系数与温度的关系。
三、仪器设备稳态平板法测定绝热材料导热系数的实验装置如图1-1所示。
被实验材料做成二块方形薄壁平板试件，面积为300×300[mm 2]，实际导热计算面积A 为200×200[mm 2]，板的厚度为δ[mm]。
平板试件分别被夹紧在加热器的上下热面和上下水套的冷面之间。
加热器的上下面和水套与试件的接触面都设有铜板，以使温度均匀。
利用薄膜式加热片实现对上、下试件热面的加热，而上下导热面积水套的冷却面是通过循环冷却水（或通以自来水）来实现。
在中间200×200[mm 2]部位上安设的加热器为主加热器。
为了使主加热器的热量能够全部单向通过上下两个试件，并通过水套的冷水带走，在主加热器四周（即200×200[mm 2]之外的四侧）设有四个辅助加热器（1～4），利用专用的温度跟踪控制器使主加热器以外的四周保持与中间主加热器的温度相一致，以免热流量向傍侧散失。
主加热器的中心温度1t （或2t ）和水套冷面的中心温度3t （或4t ）用4个热电偶(埋没在铜板上)来测量；辅助加热器1和辅助加热器2的热面也分别设置两个辅热电偶5t 和6t （埋没在铜板的相应位置上），其中一个辅热电偶(5t ）（或6t ）接到温度跟踪控制器上，与主加热器中心接来的主热电偶2t （或1t ）的温度讯号相比较，通过跟踪器使全部辅加热器都跟踪到与主加热器的温度相一致。
而在实验进行时，可以通过热电偶1t （或2t ）和热电偶3t （或4t ）测量出一个试件的两个表面的中心温度。
也可以再测量一个辅热电偶的温度，以便与主热电偶的温度相比较，从而了解主、辅加热器的控制和跟踪情况。
南昌大学传热学实验指导书1
传热学实验指导书南昌大学机电学院热能与动力工程系目录实验一稳态平板法测定绝热材料导系数 (2)实验二自由对流横管管外放热系数的测定 (5)实验三中温法向辐射时物体黑度的测定 (9)实验一 绝热材料稳态平板法导热系数测定一、 测试目的1 巩固和深化稳定导热过程的基本理论，学习用平板法测定绝热材料导热系数的实验方法和技能。
2 测定实验材料的导热系数。
3 确定实验材料导热系数与温度的关系。
二、 测试原理导热系数是表征材料导热能力的物理量。
对于不同的材料，导热系数是各不相同的；对同一材料，导热系数还会随着温度、压力、湿度、物质的结构和重度等因素而变异。
各种材料的导热系数都用实验方法来测定，如果要分别考虑不同因素的影响，就需要针对各种因素加以试验，往往不能只在一种实验设备上进行。
稳态平板法是一种应用一维稳态导热过程的基本原理来测定材料导热系数的方法，可以用来进行导热系数的测定实验，测定材料的导热系数及其和温度的关系。
实验设备是根据在一维稳态情况下通过平板的导热量Q 和平板两面的温差Δt 成正比，和平板的厚度δ成反比，以及和导热系数λ成正比的关系来设计的。
我们知道，通过薄壁平板（壁厚小于十分之一壁长和壁宽）的稳定导热量为：F t Q ⋅∆⋅=δλ[W] 测试时，如果将平板两面的温差Δt ＝T R -T L 、平板厚度δ、垂直热流方向的导热面积F 和通过平板的Q 测定以后，就可以根据下式得出导热系数： Ft Q ⋅∆=δλ [ W/（m 。
℃）] 需要指出，下式所得的导热系数是在当时的平均温度下材料的导热系数值，此平均温度为： )(21L R t t t +=-[℃] 在不同的温度和温差条件下测出相应的λ值。
然后将λ值标在λ－-t 坐标图内，就可以得出λ＝f(-t )的关系曲线。
三、 实验装置及测量仪表稳态平板法测定绝热材料的实验装置如图1-1所示。
被实验材料作成二块方形薄壁平板试件，面积为300×300[mm 2]，实际导热计算面积F 为 200×200 [mm 2] ， 板的厚度δ为20[mm]。
南昌大学传热学实验指导书1
1.实验目的、原理、步骤、数据整理； 2.作出直线,写出准则方程式； 3.误差分析.
七、思考题
1．怎样才能使本实验管的加热条件成为常壁温？ 2．管子表面的热电偶应沿长度和圆周均匀分布，目的何在？ 3．如果室内空气温度不平静，会导致什么后果？ 4．本实验的 范围有多大，是否可达到紊流状态？
实验二 自由对流横管管外放热系数的测
定
一、实验目的和要求
1． 了解空气沿管表面自由放热的实验方法，巩固课堂上学过的知识； 2． 测定单管的自由运动放热系数；
3. 根据对自由运动放热的相似分析，整理出准则方程式。
二、实验原理
对铜管进行电加热，热量应是以对流和辐射两种方式来散发的，所以对 换热量为总热量与辐射换热量之差，即：
t3（或t4）。进行实验时，可以通过热电偶t1（或t3）和t2（或t4）测量出 一个试件的两个表面的中心温度。如图1-2所示。
温度是利用温度数显表和转换开关来测量的。主加热器的电功率是 数字电压表指示值与主加热器阻值乘积计算（该加热器冷阻和热阻一 致），即P=Q=U2/R（W），R为主加热器阻值。 [附]实验台的主要参数 1.试验材料 2.试件外型尺寸：260×260 mm2 3.导热计算面积F：200 ×200 mm2（即主加热器面积） 4.试件厚度δ：20mm 5.主加热器电阻值:100Ω 6.辅加热器（每个）电阻值：50Ω 7.热电偶材料：镍铬－镍硅 8.试件最高加热温度：≤80℃
3.整理数据； 根据所测热电势算出平均值查出对应的温度，计算加热器的热量 a、 求对流放热系数 b、 查出物性参数 定性温度取空气边界层平均温度，在书的附录中查得空气的导热系 数、 热膨胀系数、运动粘度 导温系数、和普朗特数。 c、 用标准公式计算对流换热系数Nu和。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
传热学实验指导书XX大学XX学院XX系二〇一X年X月一、导热系数的测量导热系数是反映测量热性能的物理量，导热是热交换三种基本形式之一，是工程热物理、材料科学、固体物理及能源、环保等各研究领域的课题之一。
要认识导热的本质特征，需要了解粒子物理特性，而目前对导热机理的理解大多数来自固体物理实验。
材料的导热机理在很大程度上取决于它的微观结构，热量的传递依靠原子、分子围绕平衡位置的振动以及电子的迁移，在金属中电子流起支配作用，在绝缘体和大部分半导体中则以晶格振动起主导作用。
因此，材料的导热系数不仅与构成材料的物质种类有关，而且与它的微观结构、温度、压力及杂质含量相联系。
在科学实验和工程设计中所采用材料导热系数都需要用实验方法测定。
1882年法国科学家J ·傅里叶奠定了热传导理论，目前各种测量导热系数的方法都是建立在傅里叶热传导定律的基础上，从测量方法来说，可分为两大类：稳态法和动态法，本实验是稳态平板法测量材料的导热系数。
【实验目的】1、了解热传导现象的物理过程2、学习用稳态平板法测量材料的导热系数3、学习用作图法求冷却速率4、掌握一种用热电转换方式进行温度测量的方法【实验仪器】1、YBF-3导热系数测试仪 一台2、冰点补偿装置 一台3、测试样品（硬铝、硅橡胶、胶木板） 一组4、塞尺 一把5、游标卡尺（量程200mm ） 一把6、天平（量程1kg ，分辨率0.1g ） 一台【实验原理】为了测定才材料的导热系数，首先从热导率的定义和它的物理意义入手。
热传导定律指出：如果热量是沿着Z 方向传导，那么在Z 轴上任一位置Z 0，处取一个垂直截面A （如图1）以dt/dz 表示Z 处的温度梯度，以dQ/d τ表示该处的传热速率（单位时间通过截面积A 的热量），那么传导定律可表示为：()0z z dz dt d dQ A =-==Φλτ 1-1式中的负号表示热量从高温向低温区传导（即热传导的方向与温度梯度的方向相反）。
式中的λ即为导热系数，可见热导率的物理意义：在温度梯度为一个单位的情况下，单位时间内通过单位截面面积的热量。
利用1-1式测量测量的导热系数，需解决的关键问题有两个：一个是在材料中造成的温度梯度dt/dz ，并确定其数值；另一个是测量材料内由高温区向低温区的传热速率dQ/d τ。
1、温度梯度dt/dz 的测量为了在样品内造成一个温度梯度分布，可以把样品加工成平板状，并把它夹在两块良导体——铜板之间（图2），使两块铜板分别保持在恒定温度t 1和t 2，就可能在垂直样品方向上形成温度的梯度分布。
样品的厚度可做成h 《D （样品直径）。
这样，由于样品侧面积比平板面积小得多，由侧面散去的热量可以忽略不计，可以认为热量是沿垂直于样品方向传导，即只在此方向有温度梯度。
由于铜板是热的良导体，在达到平衡时，可以认为同一铜板各处的温度相同，样品内同一平行平面上各处的温度相同。
这样只要测出样品的厚度h 和两块铜板的温度t 1和t 2，就可以确定样品内的温度梯度为：ht t dz dt21-=当然，这需要铜板与样品表面要紧密接触（无缝隙），否则中间的空气层将产生热阻，使得温度梯度测量不准确。
为了保证样品中温度场的分布具有良好的对称性，把样品及两块铜板都加工成等大的圆形。
2、传热速率dQ/d τ的确定单位时间内通过一个截面积的热量dQ/d τ是一个无法直接测量的，我们只有设法将这个量转化为容易测量的量。
为了维持一个恒定的温度梯度分布，必须不断地给高温侧铜板加热，热量通过样品传到低温侧铜板，低温侧铜板则要将热量不断向周围环境散发出。
当加热速率、传热速率、散热速率相等时，系统就达到一个动态平衡状态，我们称之为稳态。
此时低温侧铜板的散热速率就是样品的传热速率。
这样，只要测出低温侧铜板在稳态t 2下的散热速率，也就测量出了样品内的传热速率。
但是，铜板的散热速率也不易测量，还需要作进一步的参量转换。
我们知道，铜板的散热速率与其冷却速率（温度变化率dt/d τ有关），其表达式为：22t d dt t d dQmc ττ-= 1-2式中m 为铜板的质量，c 铜板的比热容。
因为质量容易直接测量，c 为常量，这样对铜板的散热速率的测量又转化为对低温侧铜板冷却速率的测量。
铜板的冷却速率可以这样测量：在达到稳态后，移去样品，用加热铜板直接对下铜板加热，使其温度高于稳定稳定t 2（大约10℃），再让下铜板在空气中自然冷却，直到温度低于t 2，测出温度从大于t 2到小于t 2区间随时间变化关系，并绘制出t —τ曲线，此曲线在t 2处的斜率就是铜板在稳态温度t 2的冷却速率。
应该注意的是，这样得出的dt/d τ是铜板全部表面暴露于空气中的冷却速率，其散热面积为 p p p h R R ππ222+（R p 和h p 分别为下铜板半径和厚度）,然而在实验时的稳态传热时，铜板的上表面是被样品覆盖的，由于物体的散热速率与它们的面积成正比，所以在实验稳态时，铜板的散热速率的表达式应修正为：pp p p p ph R R h R R d dt d dQmc ππππττ22222++-= 1-3 根据前面分析，这个表达式就是样品的传热速率计算式。
将上式代入1-1式，并考虑到A=πR 2可以得到导热系数计算式：22121222t t d dt t t h R R h R h p p p p mc =-++=τπλ 1-4式中R 为样品的半径，h 为样品高度，m 为下铜板质量，c 为铜板比热容，R p 和h p 分别为下铜板半径和厚度。
都是为常量或可以测量的。
【实验步骤】1、导热系数测定装置的信号通道的接线见上图三所示。
2、用游标卡尺、天平等量具测量样品、下铜板的几何尺寸和质量的必要的物理量，多次测量，然后取平均值。
其中铜板的比热容c=0.385kJ/K ·kg 。
3、加热温度的设定：①按一下温控器面板上的设定键（S ），此时设定值（SV ）后一位数码管开始闪烁。
②根据实验所需温度的大小，再按设定键（S ）左右移动到所需设定的位置，然后通过加（▲）键和减（▼）键来设定所需加热温度。
③设定好温度后8秒显示将返回到测定温度状态显示。
3、圆筒发热盘侧面和散热盘P 侧面，都有供安装热电偶的小孔，安放时此两小孔都一个与冰点补偿器在同一侧，以免线路错乱。
热电偶插入小孔时，要抹上些硅脂，并插到孔洞底部，保证接触良好，热电偶冷端接到冰点补偿器的信号输入端。
将温度控制方式打到“自动”，“手动控制”开关打到高档，PID 控温仪表将会使发热盘的温度自动加热到设定值。
每隔2分钟读一下温度指示值，如果在一段时间内样品上下表面温度t 1、t 2示值不变，就可认为达到稳定状态。
记录下稳态时的t 1、t 2值。
4、移去样品，将上下铜板贴合后，继续对下铜板加热，当下铜板温度比t 2高出10℃左右时，将上铜盘移开，让下铜盘所有表面均暴露于空气中，使下铜盘自然冷却。
5、每隔30秒记录一次下铜盘的温度示值并记录，直到温度下降到t 2以下的一定值（10℃左右）。
作铜盘的t —τ冷却速率曲线（选取临近t 2的测量数6、根据1-4式计算样品的导热系数λ。
7、本实验选用铜—康铜热电偶，温差100℃时，其温差电动势约4.0mV 。
由于热电偶冷端温度为0℃，对一定材料的热电偶而言，当温度变化不大时，其温差电动势与待测温度是一个常数。
由此，用1-4式计算时，可以直接以电动势值代表温度值。
【实验注意事项】1、稳态法测量时，要使温度稳定约需40分钟左右。
当温度示值在3分钟内不变时，即可认为已达稳态，记下此时的毫伏表读数V1和V2，以及温度读数t 1、t 2值。
2。
测量金属的稳态导热系数时，热电偶应该插到金属样品上两端的小孔中；测量散热速率时，热电偶要重新插到铜散热盘P 的小孔中。
t 1、t 2值为稳态时金属样品上下两侧的温度，此时散热盘P 的温度为t 3，因此测量P 的冷却速率应为：3t t t=∆∆τ，所以：32211t t t R t t h mc =∆∆-⨯⨯⨯=τπλ 测t 3值时要在t 1、t 2达到稳定时，将上面测t 1或t 2的热电偶移下来插到散热盘小孔中进行测量。
高度h 按金属样品上的小孔中心距离计算。
3、每次实验只能测量一种材料。
当出现异常报警时，温控器测量值显示：HHHH ，设置值显示：Err 。
思考题：1、测导热系数λ要满足哪些条件？在实验中如何保证？2、测冷却速率时，为什么要在稳态温度T2（或T3）附近选值？如何计算冷却速率？3、讨论本实验的误差因素，并说明导热系数可能偏小的原因。
二、非稳态导热试验本实验属于综合性试验，它主要涉及工程数学、传热学及其材料测试技术。
因此，学生在试验前必须先掌握以上相关知识，在此基础上根据实验目的和要求操作实验，处理数据，分析结果。
【实验目的】通过本实验，不但可使学生加深对传热全过程，及导热、对流等基础知识的掌握，同时，也可使学生对强化传热概念、数据处理方法等有时刻的了解。
其次通过本实验，还可以使学生了解非稳态传热系统的组成、实验方法及仪表使用。
【实验内容】1、了解材料加热及冷却过程中表面与中心温度的变化；2、加深不同传热系数冷却介质对冷却温度场的影响；3、掌握实验基本原理、实验装置结构，学会使用实验仪器与设备；4、掌握对实验结果数据进行处理和误差分析的方法。
【实验仪器】有温度自动控制系统的SX2-8-10电阻炉 1台ZJ16A多点温度测试仪 1台直径2mm的K型热电偶 2根45钢试样：φ50mm×100mm（中心钻φ3深30孔） 1块【实验原理】材料在加热冷却过程中的温度场分布不仅取决于材料的性能（密度、导热系数、比热容），而且与材料和周围环境的热交换密切相关。
本实验通过对试样在炉中的加热及在不同冷却介质中的冷却，采用一组热电偶的热端固定于试样表面的不同位置，利用多点温度记录仪测量和记录任意时刻试样各测点的温度——时间曲线，根据所测的温度——时间曲线，可以计算出该位置是冷却速度，观察分析不同冷却介质对试样冷却结果的影响，并和计算结果进行比较。
温度场计算可采用叠加法，即将短圆柱体的温度场分布分解成直径为50mm 的无限长圆柱体的温度场分布的解与厚度为100mm无限大平板的温度场解的乘积，如下图所示。
【实验步骤设计要求】1、阅读相关的加工原理和成型工艺的文献和书籍；2、将热电偶分别安装在试样表面和中心的钻孔中，并将热电偶与温度记录仪接好；3、关上炉门，并将温度控制仪温度读数调整到2-500℃，并将炉子加热开关打开，同时打开温度记录仪开关，将记录仪调整到记录状态；4、炉温升到2-500℃，并保温5min以使炉内温度均匀、恒定，再开启温度记录仪记录开关，将固定在试架上是试样放入炉内；5、将试样加热20—25min，然后拿出炉外并在冷却介质中（水或大气）中冷却20——25min，而后关闭温度记录仪开关；6、分别将温度记录仪所记录的加热和冷却数据填写在下表中（每分钟一次）；7、绘出加热和冷却曲线：以时间为横坐标，温度为纵坐标；8、对试样按无量纲准则进行加热/冷却计算，确定在4min时中心和表面温度。
