热电阻,热敏电阻及热电偶有哪些区别
三类常用的温度传感器
温度传感器对于环境温度的测量非常准确，广泛应用于农业、工业、车间、库房等场所。
对于温度传感器的种类非常多，不同的感温元件不同的型号，在国内比较常用的温度传感器型号有哪些呢，下面九纯健为大家简单介绍一下常用的温度传感器。
通过感温元件来分类可以大致分成铂热电阻温度传感器、热电偶温度传感器、热敏电阻温度传感器三大类。
1:铂热电阻温度传感器
铂热电阻是利用铂丝的电阻值随着温度的变化而变化这一基本原理设计和制作的，按0℃时的电阻值R(℃)的大小分为10欧姆（分度号为Pt10）和100欧姆（分度号为Pt100）等，测温范围均为-200~850℃。
利用PT100铂热电阻作为感温元件的型号有铠装式、装配式、插座式、端面热电阻。
可测温度：温度范围在-200摄氏度到150摄氏度，-50摄氏度到850度。
主要应用了需要温度误差小的行业或者是精密仪器仪表。
2:热电偶温度传感器
热电偶温度传感器主要是通过两根不同的金属材料焊接在一起的，主要温度发生改变，那么两端就会有不同的电势产生，通过电势的变化来得出相应的温度变化。
可测温度：最高达到2300度，在高温段比较准用的K 型正级
3:热敏电阻
由金属氧化物陶瓷组成，是低成本、灵敏度最高的温度传感器
测温范围:温度范围小-50到200度左右，体积小，响应时间快。
因为价格低廉所以在很多家用电器上都被应用到了。
以上就是常用的三类温度传感器型号以及它们的测温范围，许多常用的温度传感器大部分都是利用的它们作为感温元件来制作的，比如测量轴承用的JCJ100TLB温度传感器用的是铂热电阻作为核心。
热电阻和热敏电阻的相同点和不同点
热电阻和热敏电阻的相同点和不同点热电阻和热敏电阻是电阻的两种类型，它们在一些方面有相似之处，但在其他方面又有显著的不同。
本文将针对这一主题展开讨论，帮助读者深入了解这两种电阻的特点和应用。
1. 相同点1.1 根本原理相似热电阻和热敏电阻都是利用材料的电阻随温度的变化而变化的原理来工作的。
在温度上升时，电阻值也会相应增大；温度下降时，电阻值减小。
这是它们最基本的相似之处。
1.2 用途广泛无论是热电阻还是热敏电阻，都被广泛应用于工业控制、温度测量、温度补偿等领域。
它们都能够在一定范围内准确地反映温度变化，因此都是温度传感器中常见的元件。
2. 不同点2.1 材料不同热电阻通常是由铂、镍、铜等材料制成，是一种金属电阻温度传感器；而热敏电阻则是利用半导体材料的温度特性来工作的，如氧化锌、氧化铅等。
从材料上来说，它们有着明显的差异。
2.2 灵敏度不同热敏电阻对温度的敏感度较高，通常可以在较小的温度范围内提供较高的精度，而热电阻则在这一点上稍显不足。
这也使得热敏电阻在一些对温度感应要求较高的场合中更为适用。
3. 个人观点在实际应用中，选择使用热电阻还是热敏电阻，需要根据具体的场合和要求来综合考虑。
通常情况下，如果需要在较宽温度范围内工作，且对精度要求不是特别高的话，热电阻是一个不错的选择；而在对温度变化要求较为敏感、且工作温度较窄的情况下，热敏电阻可能更适合一些。
总结起来，热电阻和热敏电阻虽然在原理上有相似之处，但在材料、工作范围和精度上存在较大的差异。
在具体应用时，需要充分了解它们的特点和优缺点，以便做出正确的选择。
热电阻和热敏电阻是电阻的两种类型，它们在温度测量和温度补偿等领域有着重要的应用。
虽然它们在某些方面有相似之处，但在其他方面又有显著的不同。
本文将深入讨论这两种电阻的特点和应用，并对它们的原理、材料、工作范围以及精度等方面进行更详细的比较和分析。
热电阻和热敏电阻之间最基本的相似之处在于它们都是利用材料的电阻随温度的变化而变化的原理来工作的。
各种温度传感器分类及其原理
各种温度传感器分类及其原理温度传感器是一种集成电路或器件，用于测量环境或物体的温度。
根据其工作原理和分类，常见的温度传感器包括热敏电阻、热电偶、热电阻、红外线传感器以及半导体温度传感器等。
1. 热敏电阻（Thermistor）热敏电阻是一种元件，其电阻值随温度的变化而变化。
根据电阻与温度之间的关系，热敏电阻分为两种类型：负温度系数（NTC）热敏电阻和正温度系数（PTC）热敏电阻。
NTC热敏电阻的电阻值随温度的升高而下降，常用于测量环境温度。
PTC热敏电阻的电阻值随温度的升高而增加，常用于过载保护和温度控制。
2. 热电偶（Thermocouple）热电偶是由两种不同金属线组成的开路回路。
当热电偶的两个接头处于不同温度下时，会产生温差电势。
该电势与两个接头之间的温差成正比。
通过测量温差电势，可以计算出温度值。
热电偶具有广泛的测温范围和较高的准确性，因此被广泛应用于工业领域。
3.热电阻（RTD）热电阻是一种利用材料的电阻与温度之间的关系来测量温度的传感器。
常见的热电阻材料是铂（Pt），因为铂的电阻与温度之间的关系比较稳定和预测性好。
热电阻的工作原理是利用热电阻材料的电阻随温度的变化而变化，通过测量电阻值来计算温度。
4. 红外线传感器（Infrared Sensor）红外线传感器是利用物体释放的热辐射来测量温度的传感器。
红外线传感器可以通过测量物体辐射的红外线能量来计算出物体的温度。
红外线传感器常用于非接触式测温，特别适用于测量高温、移动对象或远距离测温。
5. 半导体温度传感器（Semiconductor Temperature Sensor）半导体温度传感器是利用半导体材料的电特性随温度变化而变化的传感器。
根据不同的半导体材料和工作原理，半导体温度传感器可以分为基于PN结的温度传感器（比如二极管温度传感器）、基于电压输出的温度传感器（比如温度传感器芯片）以及基于电流输出的温度传感器（比如恒流源温度传感器）等。
电动机常用的测温元件有哪几种
电动机常用的测温元件有哪几种
1.热敏开关，比如MK1型热敏开关，当电动机运行的线圈温*到热敏开关的动作温度时,热敏开关就能断开控制器电源,使电动机的主电路断开,从而保护电动机。
2.热敏电阻，PTC热敏电阻的体积小、热容量小、反应速度快,不仅适用于电机的欠电压、过电压及过载保护,还适用于电机的缺相起动保护；
3.热电偶，热电偶用于电机绕组或轴承的测温和超温保护。
电机常用的热电偶有WRN镍铬2镍硅热电偶(K偶)和WRF铁2铜镍热电偶(J 偶)两种。
K型热电偶测温范围为- 40～1 300℃; J 型热电偶测温范围为- 40 ～750℃。
J 型热电偶的分辨值大于K型热电偶。
4.热电阻，常用WZP铂热电阻传感器进行测温。
WZP铂热电阻传感器是一种精确度、灵敏度高的传感器,其线性温度阻值优于其它电阻式热传感器,且性能稳定、可靠性高。

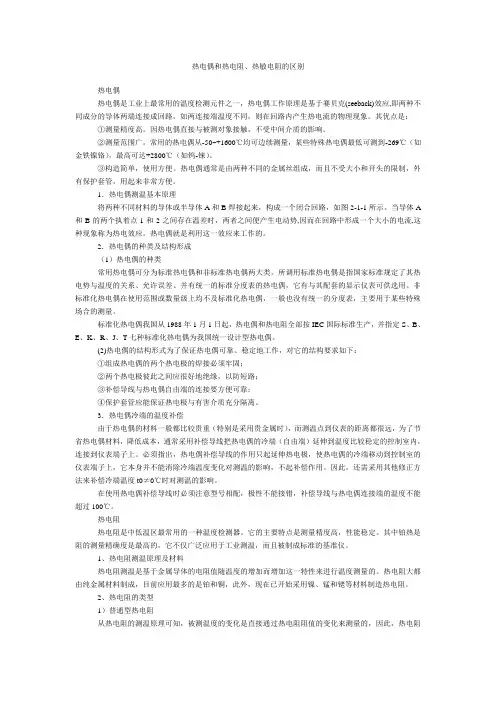

热电偶和热电阻热敏电阻的区别
热电偶和热电阻、热敏电阻的区别热电偶热电偶是工业上最常用的温度检测元件之一，热电偶工作原理是基于赛贝克(seeback)效应,即两种不同成分的导体两端连接成回路，如两连接端温度不同，则在回路内产生热电流的物理现象。
其优点是：①测量精度高。
因热电偶直接与被测对象接触，不受中间介质的影响。
②测量范围广。
常用的热电偶从-50~+1600℃均可边续测量，某些特殊热电偶最低可测到-269℃（如金铁镍铬），最高可达+2800℃（如钨-铼）。
③构造简单，使用方便。
热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。
1．热电偶测温基本原理将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路，如图2-1-1所示。
当导体A 和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。
热电偶就是利用这一效应来工作的。
2．热电偶的种类及结构形成（1）热电偶的种类常用热电偶可分为标准热电偶和非标准热电偶两大类。
所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。
非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。
标准化热电偶我国从1988年1月1日起，热电偶和热电阻全部按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。
(2)热电偶的结构形式为了保证热电偶可靠、稳定地工作，对它的结构要求如下：①组成热电偶的两个热电极的焊接必须牢固；②两个热电极彼此之间应很好地绝缘，以防短路；③补偿导线与热电偶自由端的连接要方便可靠；④保护套管应能保证热电极与有害介质充分隔离。
3．热电偶冷端的温度补偿由于热电偶的材料一般都比较贵重（特别是采用贵金属时），而测温点到仪表的距离都很远，为了节省热电偶材料，降低成本，通常采用补偿导线把热电偶的冷端（自由端）延伸到温度比较稳定的控制室内，连接到仪表端子上。
热电阻与热电偶的区别
热电阻与热电偶的区别1、工作原理和结构的的区别①工作原理的区别热电偶是由两根不同的导体或半导体材料焊接或绞接而成，分为热端和自由端，热端插入需要测温的设备中，冷端置于设备的外面，如果两端所处的温度不同则在热电偶回路中便会产生热电势，由于热电势是被测温度的函数，测得电动势的数值后，便可换算成温度值。
热电阻是根据导体的电阻值会随着温度的变化而变化的性质，将电阻的变化转换为电信号，从而进行温度测量的。
②结构的区别普通的热电偶通常由热电极、绝缘材料和电偶保护套管以及接线盒等构成。
热电偶一般采用带孔的耐高温陶瓷管作为绝缘材料，热电极从耐高温陶瓷管孔中引出。
保护套管材料需具备耐腐蚀、耐高温、机械强度高、气密性好、热导率高等性能主要有金属、非金属、金属陶瓷3类，目前最常用保护套管是1Cr18Ni9Ti不锈钢的，适宜在900℃以下的工况条件。
热电阻最主要的部分是电阻体加上绝缘套管、保护套管以及接线盒等部件，将电阻丝缠绕在石英、陶瓷或塑料等绝缘骨架上，再套上保护套管，并在热电阻丝与套管中间填充导热材料。
2、热电偶的分类及其特点标准热电偶是指国家标准中规定了热电偶热电势与温度的关系，有统一标准分度表，允许存在一定误差的热电偶。
非标准热电偶一般没有统一的分度表,主要用于测量一些特殊的场合，使用范围和数量级比标准热电偶要小，组成热电偶的热电极必须牢固的焊接在一起，两个热电极之间应有比较好的绝缘，防止发生短路；补偿导线与热电偶自由端的连接要牢固可靠，保护套管要保证热电极与外界的介质充分隔离，以保证热电偶可靠、稳定地工作。
3、热电阻的分类及其特点①根据热电阻的组成结构分类普通型热电阻：根据热电阻的测温原理可知，被测量的温度变化是直接通过电阻值的变化来反映的，所以，热电阻引出的各种导线电阻的变化会给温度测量带来不良影响。
需要消除引线电阻带来的影响，通常热电阻采用三线制或四线制进行补偿。
铠装型热电阻：与铠装热电偶类似，同样由感温元件、引线、绝缘材料和不锈钢套管组合而成，外径一般在φ2-φ8mm之间，相比普通型热电阻具有体积小、易安装、抗冲击、能弯曲并且使用寿命也更长。
热电偶热电阻的区别.
热电偶/热电阻的区别热电偶是一种测温度的传感器，与热电阻一样都是温度传感器，但是他和热电阻的区别主要在于：一、信号的性质，热电阻本身是电阻，温度的变化，使电阻产生正的或者是负的阻值变化；而热耦，是产生感应电压的变化，他随温度的改变而改变。
二、两种传感器检测的温度范围不一样，热阻一般检测0-150度温度范围，最高测量范围可达600度左右（当然可以检测负温度）。
热耦可检测0-1000度的温度范围（甚至更高）所以，前者是低温检测，后者是高温检测。
三、从材料上分，热阻是一种金属材料，具有温度敏感变化的金属材料，热耦是双金属材料，既两种不同的金属，由于温度的变化，在两个不同金属丝的两端产生电势差。
四、PLC 对应的热电阻和热电偶的输入模块也是不一样的，这句话是没问题，但一般PLC 都直接接入4～20ma 信号，而热电阻和热电偶一般都带有变送器才接入PLC 。
要是接入DCS 的话就不必用变送器了！热电阻是RTD 信号，热电偶是TC 信号！五、PLC 也有热电阻模块和热电偶模块，可直接输入电阻和电偶信号。
六、热电偶有J 、T 、N 、K 、S 等型号，有比电阻贵的，也有比电阻便宜的，但是算上补偿导线，综合造价热电偶就高了。
热电阻是电阻信号, 热电偶是电压信号。
七、热电阻测温原理是根据导体（或半导体）的电阻随温度变化的性质来测量的，测量范围为负00~500度，常用的有铂电阻(Pt100、Pt10 、铜电阻Cu50（负50-150度）。
热电偶测温原理是基于热电效应来测量温度的，常用的有铂铑——铂（分度号S ，测量范围0~1300度）、镍铬——镍硅（分度号K ，测量范围0~900度）、镍铬——康铜（分度号E ，测量范围0~600度）、铂铑30——铂铑6（分度号B ，测量范围0~1600度）。
热电偶与热电阻均属于温度测量中的接触式测温, 尽管其作用相同都是测量物体的温度, 但是他们的原理与特点却不尽相同.首先, 介绍一下热电偶, 热电偶是温度测量中应用最广泛的温度器件, 他的主要特点就是测温范围宽, 性能比较稳定, 同时结构简单, 动态响应好, 更能够远传4-20mA 电信号, 便于自动控制和集中控制。
温度传感器分类与特点
温度传感器分类与特点1.热电阻温度传感器（RTD）：热电阻温度传感器是一种基于电阻值随温度变化的原理工作的传感器。
常见的热电阻材料有铂（Pt100、Pt1000）、镍（Ni100、Ni1000）等。
热电阻温度传感器具有较高的精度、较宽的测量范围和较好的线性特性。
但是，它们的响应时间较慢，对环境干扰较为敏感。
2.热敏电阻温度传感器（NTC）：热敏电阻温度传感器是一种采用热敏电阻材料工作的传感器，其电阻值随温度变化。
常见的热敏电阻材料有氧化锡（SnO2）、氧化镁（MgO）等。
热敏电阻温度传感器具有较高的灵敏度和较低的成本，适用于大量应用场合。
但是，由于其非线性特性，需要进行校准和补偿，测量精度相对较低。
3.热电偶温度传感器：热电偶温度传感器是基于两种不同金属的电动势随温度变化的原理工作的传感器。
常见的热电偶有铜-铜镍（Type T）、铁-铜镍（Type J）等。
热电偶温度传感器具有较大的测量范围、良好的线性特性和较快的响应速度。
但是，由于热电偶两端的接触材料不同，容易受到外界电磁干扰的影响。
4.热电堆温度传感器：热电堆温度传感器是一种由多个热电偶组成的传感器，用于测量较高温度下的温度变化。
热电堆温度传感器具有较高的测量精度和较大的温度范围，适用于高温环境。
但是，由于需要多个热电偶的组合，造成了较高的成本。
5.红外温度传感器：红外温度传感器是一种基于物体放射出的红外线辐射功率与其温度成正比的原理工作的传感器。
红外温度传感器具有非接触式测量、快速响应和长测量距离等特点。
但是，其测量精度受到环境因素的影响较大，同时需要针对不同物体进行校准。
总的来说，不同类型的温度传感器各具特点，适用于不同的应用场合。
选择合适的温度传感器需要根据测量范围、精度要求、响应速度以及环境干扰等因素综合考虑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热电阻，热敏电阻及热电偶有哪些区别？
热电阻、热电偶都是常见的温度传感器/类型，都用于测量物体温度，但热电阻和热电偶也是存在一些区别的。
下面我们主要讲讲热电阻和热电偶有哪些区别？
热电阻被广泛应用于工业领域，它可以将电信号运输较远距离，且具有稳定性好，精确度高，灵敏性好等特点，热电阻需要电源激励,不能测量温度变化的瞬时值，热电阻测温范围不是很大，工业上应用的热电阻主要有：Pt100,Pt10,Cu50,Cu100。
热电阻不需要补偿导线，价格比热电偶要便宜。
有些人容易将热敏电阻和热电阻混淆，其实热敏电阻和热电阻是完全2个不一样的概念，热电阻主要用于加热使用,如电热毯等等里面用的电热丝；热敏电阻,是根据温度的不同,自身的电阻值发生变化，主要用在温度传感器上面，如ntc热敏电阻/，即负温度系数热敏电阻。
相对于热电阻，热电偶测温范围更广，动态响应好，结构也不复杂，稳定性能好，能够很好地进行自动集中控制。
是应用最广泛的温度传感器，热电偶的测温原理是基于热电效应，又称为塞贝克效应。
普通型和铠装型是热电偶的2种不同结构。
热电偶需要补偿导线来传递电信号。
目前国际上应用的热电偶具有一个标准规范,国际上规定热电偶分为八个不同的分度,分别为B,R,S,K,N,E,J和T,其测量温度的最低可测零下270摄氏度,最高可达1800摄氏度,其中B,R,S属于铂系列的热电偶,由于铂属于贵重金属,所以他们又被称为贵金属热电偶而剩下的几个则称为廉价金属热电偶。
热电偶的结构有两种,普通型和铠装型。
普通性热电偶一般由热电极,绝缘管,保护套管和接线盒等部分组成,而铠装型热电偶则是将热电偶丝,绝缘材料和金属保护套管三者组合装配后,经过拉伸加工而成的一种坚实的组合体。
但是热电偶的电信号却需要一种特殊的导线来进行传递,这种导线我们称为补偿导线。
不同的热电偶需要不同的补偿导线,其主要作用就是与热电偶连接,使热电偶的参比端远离电源,从而使参比端温度稳定。
补偿导线又分为补偿型和延长型两种,延长导线的化学成分与被补偿的热电偶相同,但是实际中,延长型的导线也并不是用和热电偶相同材质的金属,一般采用和热电偶具有相同电子密度的导线代替。
补偿导线的与热电偶的连线一般都是很明了,热电偶的正极连接补偿导线的红色线,而负极则连接剩下的颜色。
一般的补偿导线的材质大部分都采用铜镍合金。
热电偶是温度测量中应用最广泛的温度器件,他的主要特点就是测吻范围宽,性能比较稳定,同时结构简单,动态响应好,更能够远传4-20mA电信号,便于自动控制和集中控制。
热电偶的测温原理是基于热电效应。
将两种不同的导体或半导体连接成闭合回路,当两个接点处的温度不同时,回路中将产生热电势,这种现象称为热电效应,又称为塞贝克效应。
闭合回路中产生的热电势有两种电势组成;温差电势和接触电势。
温差电势是指同一导体的两端因温度不同而产生的电势,不同的导体具有不同的电子密度,所以他们产生的电势也不相同,而接触电势顾名思义就是指两种不同的导体相接触时,因为他们的电子密度不同所以产生一定的电子
扩散,当他们达到一定的平衡后所形成的电势,接触电势的大小取决于两种不同导体的材料性质以及他们接触点的温度。
