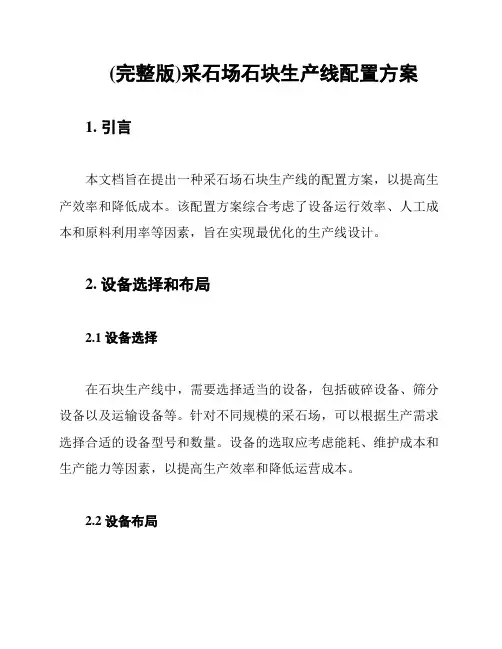

(完整版)采石场石块生产线配置方案

(完整版)采石场石块生产线配置方案

(完整版)采石场石块生产线配置方案1. 引言本文档旨在提出一种采石场石块生产线的配置方案,以提高生产效率和降低成本。

该配置方案综合考虑了设备运行效率、人工成本和原料利用率等因素,旨在实现最优化的生产线设计。

2. 设备选择和布局2.1 设备选择在石块生产线中,需要选择适当的设备,包括破碎设备、筛分设备以及运输设备等。

针对不同规模的采石场,可以根据生产需求选择合适的设备型号和数量。

设备的选取应考虑能耗、维护成本和生产能力等因素,以提高生产效率和降低运营成本。

2.2 设备布局在设备布局方面,应考虑设备之间的协调性和便捷性,以便于原料的输送和流程的连续进行。

设备之间的距离和高度应合理设置,以减少人工操作的时间和劳动强度。

同时,还应考虑安全、环保和可持续性等因素,确保生产流程的顺利进行。

3. 人工配置和管理3.1 人工配置在石块生产线中,需要合理配置人力资源,包括操作员、维护人员和管理人员等。

操作员应经过专业培训,掌握设备操作技能和安全操作规程。

维护人员应具备相关技能和经验,负责设备的日常维护和保养。

管理人员应对生产流程进行监控和调度,以确保生产线的高效运行。

3.2 人工管理为了提高团队的协同效率和管理水平,应建立科学的绩效考核和激励机制。

通过设定合理的指标和目标,激励员工积极主动地参与工作,提高工作质量和效率。

同时,还应定期组织培训和交流活动,加强员工之间的团队合作和沟通,以促进员工的个人成长和职业发展。

4. 原料利用和资源回收在石块生产线中,应着重考虑原料的利用和资源的回收。

可以采用合适的技术手段和设备,对废石块进行再利用和再加工,以减少资源的浪费和环境的污染。

通过优化生产线的设计和流程,提高原料的利用率和产品的质量,实现资源的循环利用和可持续发展。

5. 总结本文档提出了一种采石场石块生产线的配置方案,通过设备选择和布局、人工配置和管理,以及原料利用和资源回收等方面的综合考虑,旨在实现最优化的生产线设计。

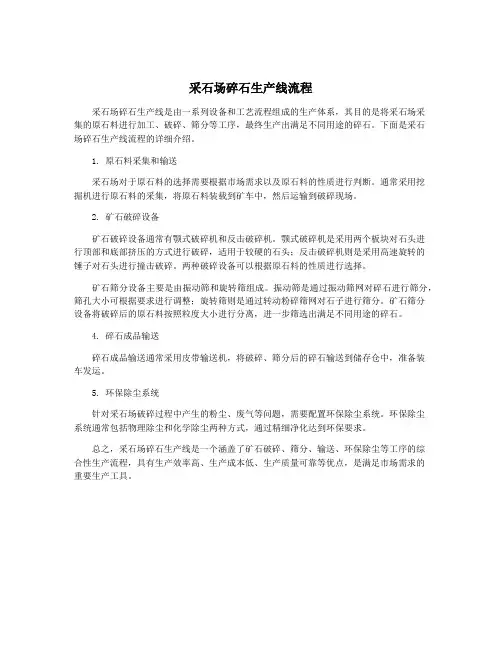

采石场碎石生产线流程

采石场碎石生产线流程

采石场碎石生产线流程
采石场碎石生产线是由一系列设备和工艺流程组成的生产体系,其目的是将采石场采
集的原石料进行加工、破碎、筛分等工序,最终生产出满足不同用途的碎石。

下面是采石
场碎石生产线流程的详细介绍。

1. 原石料采集和输送
采石场对于原石料的选择需要根据市场需求以及原石料的性质进行判断。

通常采用挖
掘机进行原石料的采集,将原石料装载到矿车中,然后运输到破碎现场。

2. 矿石破碎设备
矿石破碎设备通常有颚式破碎机和反击破碎机。

颚式破碎机是采用两个板块对石头进
行顶部和底部挤压的方式进行破碎,适用于较硬的石头;反击破碎机则是采用高速旋转的
锤子对石头进行撞击破碎。

两种破碎设备可以根据原石料的性质进行选择。

矿石筛分设备主要是由振动筛和旋转筛组成。

振动筛是通过振动筛网对碎石进行筛分,筛孔大小可根据要求进行调整;旋转筛则是通过转动粉碎筛网对石子进行筛分。

矿石筛分
设备将破碎后的原石料按照粒度大小进行分离,进一步筛选出满足不同用途的碎石。

4. 碎石成品输送
碎石成品输送通常采用皮带输送机,将破碎、筛分后的碎石输送到储存仓中,准备装
车发运。

5. 环保除尘系统
针对采石场破碎过程中产生的粉尘、废气等问题,需要配置环保除尘系统。

环保除尘
系统通常包括物理除尘和化学除尘两种方式,通过精细净化达到环保要求。

总之,采石场碎石生产线是一个涵盖了矿石破碎、筛分、输送、环保除尘等工序的综
合性生产流程,具有生产效率高、生产成本低、生产质量可靠等优点,是满足市场需求的
重要生产工具。

石料生产线(3篇)

石料生产线(3篇)

第1篇随着我国经济的快速发展,基础设施建设日益增多,石料作为一种重要的建筑材料,其市场需求量逐年上升。

石料生产线作为石料生产的核心环节,其技术水平和生产效率直接影响着石料行业的整体发展。

本文将详细介绍石料生产线的构成、工艺流程以及未来发展趋势。

一、石料生产线的构成1. 原料储运系统原料储运系统主要包括原料堆场、原料输送设备、原料破碎设备等。

原料堆场用于存放大量石料,以便满足生产线连续生产的需要。

原料输送设备包括皮带输送机、斗提机等,用于将原料从堆场输送到破碎设备。

原料破碎设备包括颚式破碎机、反击式破碎机等,用于将大块石料破碎成较小颗粒。

2. 破碎系统破碎系统是石料生产线中的核心环节,主要包括粗碎、中碎和细碎三个阶段。

粗碎采用颚式破碎机或反击式破碎机,将原料破碎成20mm~50mm的颗粒;中碎采用圆锥式破碎机或反击式破碎机,将粗碎后的石料破碎成5mm~20mm的颗粒;细碎采用冲击式破碎机或制砂机,将中碎后的石料破碎成0.5mm~5mm的颗粒。

3. 筛分系统筛分系统用于将破碎后的石料按照不同规格进行筛选,以满足不同工程需求。

筛分设备包括振动筛、圆振动筛等,可根据石料粒度范围选择合适的筛分设备。

4. 洗选系统洗选系统主要用于去除石料中的杂质,提高石料质量。

洗选设备包括螺旋洗砂机、振动筛等,通过水洗、筛分等方式实现洗选。

5. 皮带输送系统皮带输送系统用于将破碎、筛分、洗选后的石料输送到成品堆场。

皮带输送机具有输送量大、运行平稳、维修方便等优点。

6. 控制系统控制系统是石料生产线的“大脑”,用于监控生产线各环节的运行状态,实现对生产过程的自动调节和优化。

控制系统主要包括可编程逻辑控制器(PLC)、触摸屏、变频器等设备。

二、石料生产线的工艺流程1. 原料进厂:将原料通过皮带输送机输送到原料堆场。

2. 原料破碎:将原料送入粗碎设备,破碎成20mm~50mm的颗粒。

3. 中碎:将粗碎后的石料送入中碎设备,破碎成5mm~20mm的颗粒。

(完整版)矿山碎石生产线配置方案

(完整版)矿山碎石生产线配置方案

(完整版)矿山碎石生产线配置方案完整版矿山碎石生产线配置方案概述本文档旨在提供一份完整的矿山碎石生产线配置方案,以满足矿山碎石的生产需求。

设备配置为了高效地满足矿山碎石的生产需求,我们建议采用以下设备配置:1. 破碎机:使用具有大功率和高效率的破碎机,以确保对石材的快速破碎和高质量的碎石产出。

2. 筛分设备:配置合适的筛分设备,以将破碎后的石材进行筛分,得到符合要求的碎石产品。

3. 输送设备:安装输送设备,将破碎后的石材和筛分后的碎石进行传输,以提高生产效率和工作流程的连贯性。

4. 磨机:对需要进行磨细的碎石进行研磨处理,以满足客户对不同粒度的碎石需求。

5. 清洗设备:在需要清洗石材的情况下,配置合适的清洗设备,以确保碎石的质量和干净度。

生产流程基于上述设备配置,以下是一种建议的矿山碎石生产线的生产流程:1. 石材加料:将原始石材通过输送设备送入破碎机进行初步破碎。

2. 破碎和筛分:破碎机对石材进行破碎,然后将碎石送入筛分设备进行筛分,得到符合要求的碎石尺寸。

3. 输送和储存:筛分后的碎石通过输送设备进行输送,并储存在合适的储存设备中,以备后续使用或销售。

4. 磨细处理(可选):若需要对某些碎石进行细磨处理,将这些碎石送入磨机进行研磨,得到所需的细碎石产品。

5. 清洗(可选):若需要对某些石材进行清洗,将这些石材送入清洗设备进行清洗,确保碎石的质量和干净度。

注意事项在配置矿山碎石生产线时,需要注意以下几点:1. 设备选择:选择具有高效率、稳定性和耐用性的设备,以确保长期生产连续稳定。

2. 输出控制:根据市场需求和客户要求,合理控制碎石的尺寸和产量,以满足不同应用的需求。

3. 维护保养:定期进行设备的维护保养,确保设备正常运转和延长使用寿命。

4. 安全考虑:确保操作人员掌握正确的操作方法和安全意识,并采取必要的安全防护措施,以降低事故风险。

结论本文档提供了一份完整的矿山碎石生产线配置方案,包括设备配置和生产流程的建议。

石子厂生产线

石子厂生产线

石子厂生产线石子厂生产线是用于生产各种规格石子的设备,其主要工作是将石头加工成不同尺寸的石子,以满足建筑、道路修建、桥梁修建等行业的需要。

石子厂生产线由多个环节组成,包括破碎、筛分、运输等部分,下面将对这些环节进行详细介绍。

一、破碎环节破碎环节是石子厂生产线中最重要的一环,其主要作用是将原始石头破碎成小块石料,通过进一步加工得到不同尺寸的石子。

破碎环节主要包括颚式破碎机、冲击式破碎机、圆锥破碎机等设备。

1、颚式破碎机颚式破碎机是一种常用的破碎设备,其结构简单,操作方便,适用于硬度较高的石头破碎。

该设备由活动颚板和固定颚板组成,原料由上方进入破碎腔,在颚板的作用下破碎成小块石料。

2、冲击式破碎机冲击式破碎机是一种高效能的破碎设备,其采用冲击力破碎原料,具有破碎比大、产量高、能耗低等优点。

该设备主要由转子、反击板、进料口、出料口等部分组成,石料由上方进入破碎腔,在转子的高速旋转下与反击板碰撞,破碎成小块石料。

3、圆锥破碎机圆锥破碎机是一种常用的中型破碎设备,其由碎石头、碎石头碱铮板、碎石头环、碎石头两轮等组成。

石料由上方进入破碎机,在轮子的作用下旋转摩擦,破碎成小块石料。

二、筛分环节筛分环节是将破碎后的石头进行筛选的过程,以得到不同尺寸的石子。

该环节主要包括振动筛、旋振筛、直线筛等筛分设备。

1、振动筛振动筛是一种常用的筛分设备,其由筛面、振动器、衬板等部分组成,原料进入筛面后,通过振动器的振动使得石料向前运动,从而达到筛分的目的。

2、旋振筛旋振筛是一种高效、节能的筛分设备,其采用了圆形筛面的设计,原料由上方进入筛面,在筛分时不断旋转,将大块石料快速筛出,达到高效筛分的目的。

3、直线筛直线筛是一种专门用于筛分颗粒状物料的筛分设备,其采用矩形筛面的设计,可以精确地控制筛分精度。

该设备由筛面、激振器、承重弹簧等组成,石料由进料口进入筛面,在激振器的作用下进行筛分,最终得到不同尺寸的石子。

三、运输环节运输环节主要是将筛选后的石子运送到下一个环节进行加工,主要采用皮带输送机、斗式提升机等设备进行石子输送。

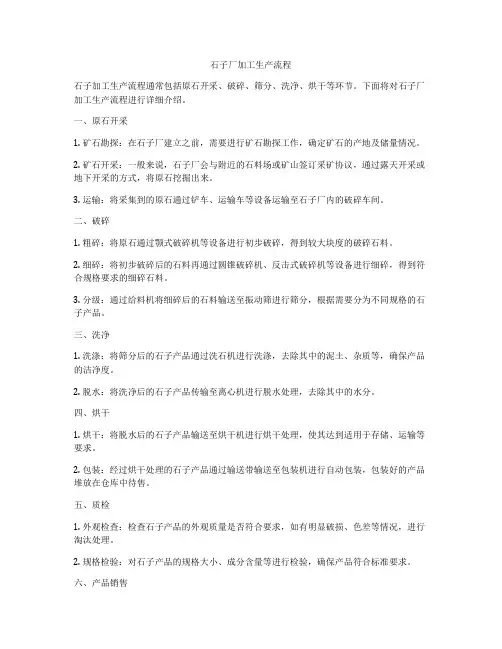

石子厂加工生产流程

石子厂加工生产流程

石子厂加工生产流程石子加工生产流程通常包括原石开采、破碎、筛分、洗净、烘干等环节。

下面将对石子厂加工生产流程进行详细介绍。

一、原石开采1. 矿石勘探:在石子厂建立之前,需要进行矿石勘探工作,确定矿石的产地及储量情况。

2. 矿石开采:一般来说,石子厂会与附近的石料场或矿山签订采矿协议,通过露天开采或地下开采的方式,将原石挖掘出来。

3. 运输:将采集到的原石通过铲车、运输车等设备运输至石子厂内的破碎车间。

二、破碎1. 粗碎:将原石通过颚式破碎机等设备进行初步破碎,得到较大块度的破碎石料。

2. 细碎:将初步破碎后的石料再通过圆锥破碎机、反击式破碎机等设备进行细碎,得到符合规格要求的细碎石料。

3. 分级:通过给料机将细碎后的石料输送至振动筛进行筛分,根据需要分为不同规格的石子产品。

三、洗净1. 洗涤:将筛分后的石子产品通过洗石机进行洗涤,去除其中的泥土、杂质等,确保产品的洁净度。

2. 脱水:将洗净后的石子产品传输至离心机进行脱水处理,去除其中的水分。

四、烘干1. 烘干:将脱水后的石子产品输送至烘干机进行烘干处理,使其达到适用于存储、运输等要求。

2. 包装:经过烘干处理的石子产品通过输送带输送至包装机进行自动包装,包装好的产品堆放在仓库中待售。

五、质检1. 外观检查:检查石子产品的外观质量是否符合要求,如有明显破损、色差等情况,进行淘汰处理。

2. 规格检验:对石子产品的规格大小、成分含量等进行检验,确保产品符合标准要求。

六、产品销售1. 市场推广:石子产品经过严格的加工生产流程后,可以进行市场推广,向建筑、公路、园林等领域的客户销售。

2. 仓储物流:将包装好的石子产品存放在仓库中,并通过物流渠道进行销售配送,确保产品能够准时交付给客户。

通过上述加工生产流程,石子厂可以高效地将原石加工成符合客户需求的石子产品,并通过严格的质检和销售流程,确保产品质量和客户满意度。

同时,也能够实现经济效益和社会效益的双赢。

矿山碎石生产线配置方案

矿山碎石生产线配置方案

矿山碎石生产线配置方案简介本文档旨在提供一种矿山碎石生产线的配置方案,以满足高效、安全和可持续的生产需求。

生产线组成1. 颚式破碎机:用于将原始石料进行初级破碎,以便后续处理。

2. 反击式破碎机:对颚式破碎机破碎后的石料进行二次破碎,使石料达到更细碎的状态。

3. 圆振动筛:用于将破碎后的石料进行筛分,以分离出所需的不同规格的碎石。

4. 砂制备设备:将碎石进行洗选、除尘和造砂处理,以满足不同建筑和工程用途的要求。

5. 输送设备:包括皮带输送机和斗式提升机,用于将原始石料、碎石和砂等物料进行输送和储存。

设备选择和参数- 颚式破碎机:根据产能需求和石料硬度选择适当型号,如PE750×1060,最大进料尺寸为630毫米,调整范围为80-140毫米。

- 反击式破碎机:根据需求选择适当型号,如PF1210,最大进料尺寸为350毫米,产能为70-130吨/小时。

- 圆振动筛:根据需要选择筛孔尺寸和筛分效率,如2YZS1848,筛孔尺寸为5毫米,产能为30-200吨/小时。

- 砂制备设备:根据具体要求选择破碎机和洗沙机等设备,如VSI5X破碎机和LSX螺旋式洗砂机。

- 输送设备:根据工作场景和物料输送距离选择适当型号,如B800型皮带输送机和TD450斗链提升机。

安装与调试1. 确保各设备在安装过程中符合相关的安全规定和要求。

2. 对各设备进行必要的连接和调试工作,包括传动装置、电气连接和润滑系统等。

3. 严格按照设备说明书和操作手册进行操作和调试,确保设备运行平稳和安全。

4. 测试设备的各项性能指标,如产能、振动情况、噪音水平等,进行调整和优化。

维护与保养1. 定期对生产线设备进行巡检和维护,清洁设备表面和内部,及时更换磨损部件。

2. 每次停机维护时,检查设备的紧固件,确保无松动现象,并添加润滑剂。

3. 对电气系统进行检查和维护,保证电器设备正常运行。

4. 做好设备的防尘、防潮和防腐蚀工作,延长设备的使用寿命。

时产500吨大型石料生产线工艺流程设计及全套价格

时产500吨大型石料生产线工艺流程设计及全套价格

时产500吨大型石料生产线工艺流程设计及全套价格石料生产线,主要用于生产建筑粗骨料、级配碎石的加工设备组合,为了帮助更多预投资该石料生产线的企业用户朋友们更好地选购,以下将以时产500吨石料生产线为例,为大家简单介绍下,石料生产线设备配置及价格有关知识,具体如下:石料生产线生产工艺流程一般情况下,大块石料经料仓由振动给料机均匀的送进鄂式破碎机进行粗碎,粗碎后的石料由胶带输送机送到反击式破碎机进行进一步破碎,细碎机的石料由胶带输送机送到振动筛进行筛分,筛分出几种不同规格的石子,满足颗粒要求的石子,由成品胶带输送机送往成品料堆,不满足颗粒要求的石子,由胶带输送机返料送到反击式破碎机进行再次破碎,形成闭路多次循环,成品粒度可按照用户的需求,进行组合和分级,为保护环境,可配置辅助的除尘设备。

时产500吨大型石料生产线配置(案例实操)整套石料生产线主要由振动给料机、鄂式破碎机、反击式破碎机/圆锥破碎机、振动筛、胶带输送机、集中电控等设备组成,设计产量一般为50-800T/H,为满足客户不同的加工需要,可配备圆锥式破碎机、除尘设备等。

具体三种不同形式下的时产500吨石料生产线设备配置如下:第一种:振动给料机ZSW600*150一台、重锤破PCZ1720一台、整形锤破PCX1216两台、振动筛2YK1854四台、振动筛2YK1848八台、输送机250-300米,装机容量在720-780kw。

此配置但运行稳定,扬尘少,能耗低,易损件的支出低;进料尺寸:≤1020mm成品规格:0-5,5-10,10-20,20-30生产线特点:该项目整条石料破碎生产线配置比较简单,PCZ1720重锤破打头阵碎石,PCX1216对石料进行细碎和整形,正式生产以来整条产线不堵料、几乎不需要怎么维护,破碎一吨石灰岩的能耗比我考察计算的要低很多,并且成品石料的粒型很好,能卖上好价钱。

投资预算:80万起第二种:振动给料机ZSW600*150两台、鄂破机HD125一台、圆锥破碎机SC315S一台、圆锥破SC250一台、振动筛分机3YK2460一台。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

详解整套石子生产线的配置流程
一般常见的石子生产线整套设备的配置采用的是两段和三段破碎工艺,大多数石子厂通常采用的是两段一闭路流程,即两台破碎设备与筛分设备成闭路,从而保证粒度符合国家要求的标准,满足建筑对石子的要求。

石子生产线整套设备配置的流程主要有以下几种:1. 振动给料机+颚式破碎机+反击式破碎机+皮带输送机+圆振动筛;2. 振动给料机+颚式破碎机+圆锥式破碎机+皮带输送机、圆振动筛;3、振动给料机+颚式破碎机+反击式破碎机+立式冲击破碎机+皮带输送机+圆振动筛。

近年来,随着国家保护环境力度的加强和对建设绿色矿山的倡导,郑州中意矿机紧盯市场变化并走在国家科技的最前沿,自主研发并配置了多种可供客户选择的环保节能型石子生产线,且凭借着机械化、绿色环保型、自动化控制、性能稳定、资源回收利用率高等优势,一经下线,就畅销全国,并出口至俄罗斯、印度、南非等多个国家,实现批量化生产,并赢得众多客户的一致好评。

我公司一直以自主创新为企业发展的动力,使旗下的矿山机械设备逐渐向技术化、正规化进步,以科技创新在市场竞争中取胜,并实现新产品的全部价值。
