金属结构质量评定表及填表说明(doc 111页)
2016年版《水利水电工程单元工程施工质量验收评定表及填表说明》下册
水利水电工程单元工程施工质量验收评定表及填表说明（下册）水利部建设与管理司编著内容提要《水利水电工程单元工程施工质量验收评定表及填表说明》（上、下册）根据《水利水电工程单元工程施工质量验收评定标准》（SL 361—2012～SL 637—2012和SL 638—2013、SL 639—2013）评定标准编制，用于水利水电工程单元工程施工质量验收评定工作使用。
上册主要内容包括土石方工程、混凝土工程、地基处理与基础工程、堤防工程；下册主要内容包括水工金属结构安装工程、水轮发电机组安装工程、水力机械辅助设备系统安装工程、发电电气设备安装工程和升压变电电气设备安装工程。
本书样表和填表说明基本涵盖了水利水电工程施工质量验收评定所需表格。
本书是水利水电工程建设、施工、监理、质量监督和质量检测等工程技术人员的工具书，也可作为其他领域相关人员的参考用书。
前言为加强水利工程施工质量管理，根据水利部发布的《水利水电工程单元工程施工质量验收评定标准》（SL 631~SL 637—2012、SL 638~SL 639—2013）和有关施工规程规范。
水利部建设与管理司组织水利部建设管理与质量安全中心、吉林省水利厅等单位的有关专家编写了《水利水电工程单元工程施工质量验收评定表及填表说明》，便于广大水利水电工程技术人员更好地理解评定标准和实际工作中使用，进一步规范单元工程施工质量验收评定工作。
全书分上、下册，总计539个表格。
上册包括土石方工程51个；混凝土工程68个；地基处理与基础工程52个；堤防工程38个。
下册包括水工金属结构安装工程50个；水轮发电机组安装工程83个；水力机械辅助设备系统安装工程45个；发电电气设备安装工程106个；升压变电电气设备安装工程46个。
逐表编写了填表要求。
本书所列表式为通用表式，有关专业人员在使用时可结合工程实际情况，依据设计文件、合同文件和有关标准规定，对相关内容作适当的增减。
在工程项目中，如有SL 631~SL 639标准尚未涉及的单元工程，其质量标准及评定表格，由建设单位组织设计、施工及监理等单位，根据设计要求和设备生产厂商的技术说明书，制定相应的施工、安装质量验收评定标准，并按照《水利水电工程单元工程施工质量验收评定表及填表说明》中的统一格式（表头、表身、表尾）制定相应质量验收评定、质量检查表格，报相应的质量监督机构核备。
钢筋加工及安装分项工程质量检验评定表范例
确保建筑项目上的复杠处理和安装达到顶尖，对于确保整个建筑安全和坚固至关重要。
这意味着我们需要检查所有从所用的材料到如何制作和安装回杠，并确保所有回杠都符合项目的规则和标准。
评估时要全面检查复方块材料，通过它们的尺寸、表面条件和机械特性。
必须确定复标符合规定的直径、长度和等级要求。
材料中与规定耐受性或不完善性的任何差异都必须按照既定准则和议定书认真查明和正式报告。
这符合我们根据我们现行的政治指示和政策框架坚持最高质量和安全标准的决心。
奥普斯还探索了雷巴转变的艺术，从原始形式到雕刻的浮雕。
每个切口，每个弯曲，每个聚变，都是精密技巧的舞蹈，金属和火焰的复杂交响曲。
必须辨别切割和弯曲的节奏，感受焊接的和谐。
手艺的任何缺陷、塑造或加入过程中的任何失误、在保护表面方面的任何疏忽，都必须加以记录和纠正。
安装后栏作为检查的帆布，并适当放置、调整和锚地，从而形成力量和目的的板子。
任何偏离指定设施的情况，在定位或安全方面的任何缺陷，都必须予以注意和解决，以确保视力的绝对完整和安全。
单位工程、分部工程施工质量评定表及填表说明
单位工程施工质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。
1.本表是水利水电工程（含堤防工程）单位工程质量评定表的统一格式。
2.单位工程量，只填写本单位工程的主要工程量。
3.分部工程名称按项目划分时确定的名称填写，并在相应的质量等级栏内用“√”标明。
主要分部工程是指对工程安全、功能或效益起控制作用的分部工程，应在项目划分时确定。
主要分部工程名称前面应加“△”符号。
4.表身各项由施工单位按照经项目法人、监理复核的质量结论填写。
5.表尾填写：①施工单位评定人指施工单位质检处负责人，项目经理指该项目质量责任人。
若本单位工程是分包单位施工，本表应由分包单位上述人员填写和自评，总包施工单位质检处负责人和项目经理审查、签字、加盖公章；②监理单位复核人，指负责本单位工程质量控制的监理工程师；③项目法人复核人，指负责本单位工程现场质量管理的工程师；④质量监督机构的核定人指负责本单位工程的质量监督员。
机构负责人指项目站长或机构分管领导。
6.关于原材料、中间产品、金属结构与启闭机、机电产品质量：对工程量大的工程，应计入分部工程进行质量评定，评定单位工程质量时，不再重复评定原材料、中间产品等质量。
对工程量不大的工程则计入单位工程评定。
7.单位工程施工质量评定标准。
(1)合格标准：所含分部工程质量全部合格；质量事故已按要求进行处理；工程外观质量得分率达到70%以上。
单位工程施工质量检验与评定资料基本齐全；工程施工期与试运行期，单位工程观测资料分析结果符合国家和行业技术标准以与合同约定的标准要求。
(2)优良标准：所含分部工程质量全部合格，其中70%以上达到优良等级，主要分部工程质量全部优良，且施工中未发生过较大质量事故；质量事故已按要求进行处理；外观质量得分率达到85%以上；单位工程施工质量检验与评定资料齐全；工程施工期与试运行期，单位工程观测资料分析结果符合国家和行业技术标准以与合同约定的标准要求。
金属结构质量评定表及填表说明

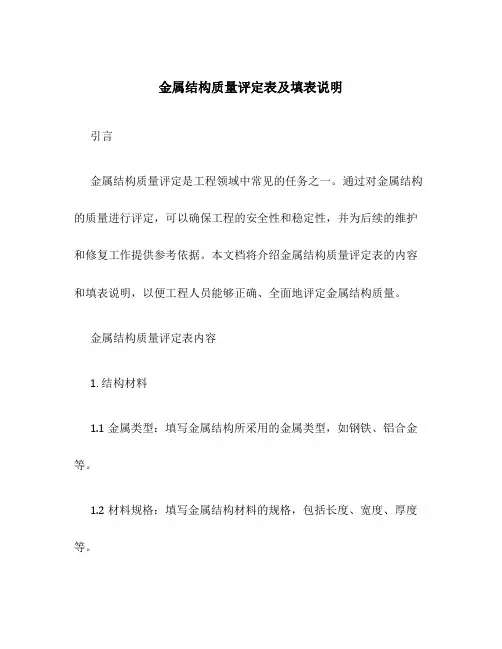

金属结构质量评定表及填表说明引言金属结构质量评定是工程领域中常见的任务之一。
通过对金属结构的质量进行评定，可以确保工程的安全性和稳定性，并为后续的维护和修复工作提供参考依据。
本文档将介绍金属结构质量评定表的内容和填表说明，以便工程人员能够正确、全面地评定金属结构质量。
金属结构质量评定表内容1. 结构材料1.1 金属类型：填写金属结构所采用的金属类型，如钢铁、铝合金等。
1.2 材料规格：填写金属结构材料的规格，包括长度、宽度、厚度等。
1.3 表面处理：填写金属结构材料的表面处理方式，如喷涂、镀铬等。
2. 结构组成2.1 连接方式：填写金属结构各部分之间的连接方式，如焊接、螺栓连接等。
2.2 断面形状：填写金属结构断面的形状，如方形、圆形等。
2.3 结构形式：填写金属结构的整体形式，如梁、柱、框架等。
3. 结构工艺3.1 制造工艺：填写金属结构的制造工艺流程，包括切割、焊接、冷加工等。
3.2 铺装方式：填写金属结构的铺装方式，如单层铺装、双层铺装等。
3.3 补强措施：填写金属结构的补强措施，如加固板、加强筋等。
4. 结构性能4.1 强度指标：填写金属结构的强度指标，包括抗拉强度、屈服强度等。
4.2 刚度指标：填写金属结构的刚度指标，包括弹性模量、截面惯性矩等。
4.3 稳定性指标：填写金属结构的稳定性指标，包括屈曲承载力、侧扭屈曲力等。
5. 结构质量评定5.1 评定方法：填写金属结构质量评定的具体方法和标准，如国家标准、行业标准等。
5.2 评定结果：填写金属结构的质量评定结果，包括合格、不合格等。
5.3 评定日期：填写金属结构质量评定的日期。
填表说明1.表格标题和编号：在表格的顶部填写表格的标题和编号，以便于标识和查找。
2.信息填写：根据金属结构的实际情况，按照表格内容的要求，逐项填写相关信息。
3.评定结果和评定日期：在填写完表格内容后，根据实际情况进行质量评定，填写评定结果，并记录评定日期。
4.表格保存和备份：填写完表格后，应将表格保存在适当的位置，并进行备份，以便于后续的查阅和维护工作。
金属结构质量评定表及填表说明

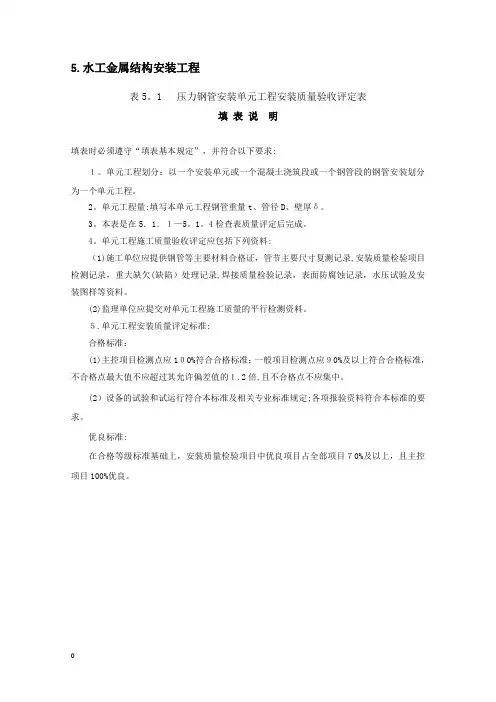

5.水工金属结构安装工程表5。
1 压力钢管安装单元工程安装质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求:１。
单元工程划分：以一个安装单元或一个混凝土浇筑段或一个钢管段的钢管安装划分为一个单元工程。
2。
单元工程量:填写本单元工程钢管重量t、管径D、壁厚δ。
3。
本表是在5．1．１—5。
1。
4检查表质量评定后完成。
4。
单元工程施工质量验收评定应包括下列资料:（1)施工单位应提供钢管等主要材料合格证，管节主要尺寸复测记录,安装质量检验项目检测记录，重大缺欠(缺陷）处理记录,焊接质量检验记录，表面防腐蚀记录，水压试验及安装图样等资料。
(2)监理单位应提交对单元工程施工质量的平行检测资料。
５.单元工程安装质量评定标准:合格标准：(1)主控项目检测点应1０0%符合合格标准；一般项目检测点应９0%及以上符合合格标准，不合格点最大值不应超过其允许偏差值的１.2倍,且不合格点不应集中。
(2）设备的试验和试运行符合本标准及相关专业标准规定;各项报验资料符合本标准的要求。
优良标准:在合格等级标准基础上，安装质量检验项目中优良项目占全部项目７0%及以上，且主控项目100%优良。
水利水电工程表5．１压力钢管安装单元工程安装质量验收评定表(2）一般项目检测点应９0％及以上符合合格标准,不合格点最大值不应超过其允许偏差值的1．2倍,且不合格点不应集中。
优良标准：在合格标准基础上,主控项目和一般项目的所有检测点应90％及以上符合优良标准。
水利水电工程表5。
1.1 管节安装质量检查表ﻬ表5.1．2 焊缝外观质量检查表填表说明填表时必须遵守“填表基本规定”，并符合以下要求: 1。
分部工程、单元工程名称填写要与表5。
1相同。
２．检验(测)方法及数量:焊缝外观检验方法及数量检验项目 检验方法检验数量裂纹 检查（必要时用5倍放大镜检查）沿焊缝长度表面夹渣 咬边 表面气孔 全部表面 未焊满焊缝 余高 △h 手工焊 钢板尺或焊接检验规自动焊 对接 焊缝 宽度 △b手工焊 自动焊飞溅 检查全部表面电弧擦伤 焊瘤角焊缝焊脚高K手工焊焊接检验规自动焊端部转角检查3。
金属结构闸门质量评定表(新制)..

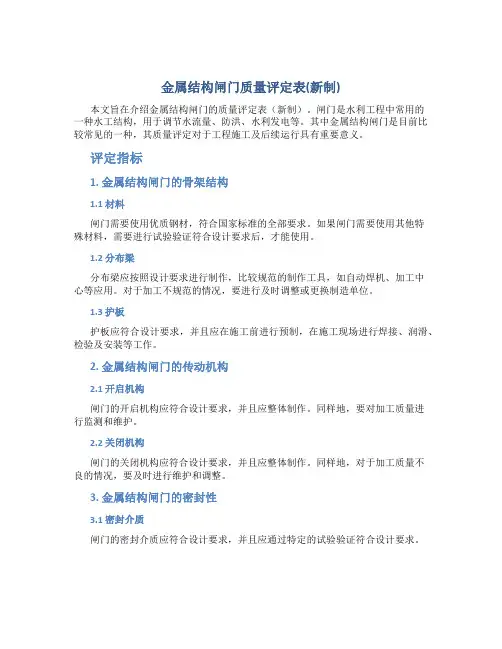

金属结构闸门质量评定表(新制)本文旨在介绍金属结构闸门的质量评定表（新制）。
闸门是水利工程中常用的一种水工结构，用于调节水流量、防洪、水利发电等。
其中金属结构闸门是目前比较常见的一种，其质量评定对于工程施工及后续运行具有重要意义。
评定指标1. 金属结构闸门的骨架结构1.1 材料闸门需要使用优质钢材，符合国家标准的全部要求。
如果闸门需要使用其他特殊材料，需要进行试验验证符合设计要求后，才能使用。
1.2 分布梁分布梁应按照设计要求进行制作，比较规范的制作工具，如自动焊机、加工中心等应用。
对于加工不规范的情况，要进行及时调整或更换制造单位。
1.3 护板护板应符合设计要求，并且应在施工前进行预制，在施工现场进行焊接、润滑、检验及安装等工作。
2. 金属结构闸门的传动机构2.1 开启机构闸门的开启机构应符合设计要求，并且应整体制作。
同样地，要对加工质量进行监测和维护。
2.2 关闭机构闸门的关闭机构应符合设计要求，并且应整体制作。
同样地，对于加工质量不良的情况，要及时进行维护和调整。
3. 金属结构闸门的密封性3.1 密封介质闸门的密封介质应符合设计要求，并且应通过特定的试验验证符合设计要求。
3.2 密封垫闸门的密封垫应符合设计要求，并且应在制作前进行验收，并进行特定的试验来验证其符合设计要求。
3.3 密封间隙闸门的密封间隙应符合设计要求，并且不应有大的偏差或误差。
对于密封间隙超出设计要求的情况，要及时进行调整。
4. 金属结构闸门的表面处理4.1 涂层金属结构闸门的涂层应符合国家标准的全部要求，并且应符合设计要求。
对于涂层不良或不符合要求的情况，要及时进行修补或更换。
4.2 防腐处理金属结构闸门的防腐处理应符合国家标准的全部要求，并且应符合设计要求。
对于防腐处理不良或不符合要求的情况，要及时进行修补或更换。
4.3 清洗处理金属结构闸门在制作过程中，需要进行定期的清洗处理，并在施工前进行检验。
对于清洗不彻底或检验不符合要求的情况，要进行相应的调整。
钢结构天沟质量验收评定表
钢结构天沟质量验收评定表摘要：一、钢结构天沟概述1.钢结构天沟的定义与作用2.钢结构天沟的分类二、钢结构天沟质量验收评定表的概述1.钢结构天沟质量验收评定表的定义2.钢结构天沟质量验收评定表的作用三、钢结构天沟质量验收评定表的内容1.表头部分2.项目部分3.验收标准部分4.备注部分四、钢结构天沟质量验收评定表的使用1.使用场景2.使用方法3.注意事项五、钢结构天沟质量验收评定表的填写与审核1.填写要求2.审核流程3.审核标准正文：一、钢结构天沟概述钢结构天沟是一种用于排水的天沟，主要应用于建筑物的屋面排水系统。
它由钢材制成，具有强度高、耐腐蚀、使用寿命长等特点。
钢结构天沟可以分为两大类：一类是焊接天沟，另一类是螺栓连接天沟。
二、钢结构天沟质量验收评定表的概述钢结构天沟质量验收评定表是一种用于对钢结构天沟质量进行验收评定的表格。
它主要包括表头部分、项目部分、验收标准部分和备注部分。
钢结构天沟质量验收评定表的作用是确保天沟质量符合设计要求，为建筑物的安全运行提供保障。
三、钢结构天沟质量验收评定表的内容1.表头部分：包括表格名称、工程名称、施工单位、验收单位、验收日期等信息。
2.项目部分：包括天沟的规格、型号、材质、加工质量、安装质量、排水性能等具体项目。
3.验收标准部分：列出各项验收标准的数值要求，包括相关国家标准、行业标准或企业标准。
4.备注部分：记录验收过程中的其他相关信息，如发现问题、处理方法等。
四、钢结构天沟质量验收评定表的使用1.使用场景：钢结构天沟质量验收评定表主要应用于天沟施工完毕后的质量验收。
2.使用方法：验收人员根据表中的项目，对天沟的各个质量指标进行实地检查，并记录检查结果。
检查结果需与验收标准进行比对，判断天沟质量是否合格。
3.注意事项：验收过程中应确保检查项目齐全、数据准确，避免遗漏或误判。
五、钢结构天沟质量验收评定表的填写与审核1.填写要求：验收人员应按照实际情况，详细填写检查结果，并签名确认。
单位工程、分部工程施工质量评定表及填表说明
单位工程施工质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。
1.本表是水利水电工程（含堤防工程）单位工程质量评定表的统一格式。
2.单位工程量，只填写本单位工程的主要工程量。
3.分部工程名称按项目划分时确定的名称填写，并在相应的质量等级栏内用“√”标明。
主要分部工程是指对工程安全、功能或效益起控制作用的分部工程，应在项目划分时确定。
主要分部工程名称前面应加“△”符号。
4.表身各项由施工单位按照经项目法人、监理复核的质量结论填写。
5.表尾填写：①施工单位评定人指施工单位质检处负责人，项目经理指该项目质量责任人。
若本单位工程是分包单位施工，本表应由分包单位上述人员填写和自评，总包施工单位质检处负责人和项目经理审查、签字、加盖公章；②监理单位复核人，指负责本单位工程质量控制的监理工程师；③项目法人复核人，指负责本单位工程现场质量管理的工程师；④质量监督机构的核定人指负责本单位工程的质量监督员。
机构负责人指项目站长或机构分管领导。
6.关于原材料、中间产品、金属结构与启闭机、机电产品质量：对工程量大的工程，应计入分部工程进行质量评定，评定单位工程质量时，不再重复评定原材料、中间产品等质量。
对工程量不大的工程则计入单位工程评定。
7.单位工程施工质量评定标准。
(1)合格标准：所含分部工程质量全部合格；质量事故已按要求进行处理；工程外观质量得分率达到70%以上。
单位工程施工质量检验与评定资料基本齐全；工程施工期及试运行期，单位工程观测资料分析结果符合国家和行业技术标准以及合同约定的标准要求。
(2)优良标准：所含分部工程质量全部合格，其中70%以上达到优良等级，主要分部工程质量全部优良，且施工中未发生过较大质量事故；质量事故已按要求进行处理；外观质量得分率达到85%以上；单位工程施工质量检验与评定资料齐全；工程施工期及试运行期，单位工程观测资料分析结果符合国家和行业技术标准以及合同约定的标准要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金属结构质量评定表及填表说明(doc 111页)5.水工金属结构安装工程表5.1 压力钢管安装单元工程安装质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单元工程划分：以一个安装单元或一个混凝土浇筑段或一个钢管段的钢管安装划分为一个单元工程。
2.单元工程量：填写本单元工程钢管重量t、管径D、壁厚δ。
3.本表是在5.1.1-5.1.4检查表质量评定后完成。
4.单元工程施工质量验收评定应包括下列资料：（1）施工单位应提供钢管等主要材料合格证，管节主要尺寸复测记录，安装质量检验项目检测记录，重大缺欠（缺陷）处理记录，焊接质量检验记录，表面防腐蚀记录，水压试验及安装517图样等资料。
（2）监理单位应提交对单元工程施工质量的平行检测资料。
5.单元工程安装质量评定标准：合格标准：（1）主控项目检测点应100%符合合格标准；一般项目检测点应90%及以上符合合格标准，不合格点最大值不应超过其允许偏差值的1.2倍，且不合格点不应集中。
（2）设备的试验和试运行符合本标准及相关专业标准规定；各项报验资料符合本标准的要求。
优良标准：在合格等级标准基础上，安装质量检验项目中优良项目占全部项目70%及以上，且主控项目100%优良。
517水利水电工程表5.1 压力钢管安装单元工程安装质量验收评定表517517合格标准：（1）主控项目检测点应100%符合合格标准；（2）一般项目检测点应90%及以上符合合格标准，不合格点最大值不应超过其允许偏差值的1.2倍，且不合格点不应集中。
优良标准：在合格标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。
水利水电工程表5.1.1 管节安装质量检查表517517517517表5.1.2 焊缝外观质量检查表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.分部工程、单元工程名称填写要与表 5.1相同。
2.检验（测）方法及数量：焊缝外观检验方法及数量检验项目 检验方法检验数量裂纹 检查（必要时用5倍放大镜检查）沿焊缝长度表面夹渣 咬边 表面气孔 全部表面 未焊满焊缝 余高 △h 手工焊 钢板尺或焊接检验规自动焊 对接 焊缝 宽度 △b手工焊 自动焊飞溅 检查全部表面电弧擦伤 焊瘤角焊缝焊脚高K手工焊焊接检验规自动焊端部转角检查3.单元工程安装质量检验项目质量标准合格标准：（1）主控项目检测点应100%符合合格标准；（2）一般项目检测点应90%及以上符合合格标准，不合格点最大值不应超过其允许偏差值的1.2倍，且不合格点不应集中。
优良标准：在合格标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。
水利水电工程517表5.1.3 焊缝内部质量检查表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.分部工程、单元工程名称填写要与表 5.1相同。
2.检验（测）方法及数量：（1）主控项目检测点应100%符合合格标准；（2）一般项目检测点应90%及以上符合合格标准，不合格点最大值不应超过其允许偏差值的1.2倍，且不合格点不应集中。
优良标准：在合格标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。
水利水电工程表5.1.4 表面防腐蚀质量检查表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.分部工程、单元工程名称填写要与表 5.1相同。
2.检验（测）方法及数量：水工金属结构表面防腐蚀检验方法及数量3.单元工程安装质量检验项目质量标准合格标准：（1）主控项目检测点应100%符合合格标准；（2）一般项目检测点应90%及以上符合合格标准，不合格点最大值不应超过其允许偏差值的1.2倍，且不合格点不应集中。
优良标准：在合格标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。
水利水电工程表5.2 平面闸门埋件安装单元工程安装质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单元工程划分：以每一孔（段）门槽的埋件安装划分为一个单元工程。
2.单元工程量：填写本单元埋件重量t。
3.本表是在5.2.1-5.2.8、5.1.2-5.1.4检查表质量评定后完成。
4.单元工程施工质量验收评定应包括下列资料：（1）施工单位应提交埋件的安装图样、安装记录、埋件焊接与表面防腐蚀记录、重大缺陷处理记录等资料。
（2）监理单位应提交对单元工程施工质量的平行检测资料。
5.单元工程安装质量评定标准：合格标准：（1）主控项目检测点应100%符合合格标准；一般项目检测点应90%及以上符合合格标准，不合格点最大值不应超过其允许偏差值的1.2倍，且不合格点不应集中。
（2）设备的试验和试运行符合本标准及相关专业标准规定；各项报验资料符合本标准的要求。
优良标准：在合格等级标准基础上，安装质量检验项目中优良项目占全部项目70%及以上，且主控项目100%优良。
水利水电工程表5.2.1 平面闸门底槛安装质量检查表填表说明（1）主控项目检测点应100%符合合格标准；（2）一般项目检测点应90%及以上符合合格标准，不合格点最大值不应超过其允许偏差值的1.2倍，且不合格点不应集中。
优良标准：在合格标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。
水利水电工程表5.2.1 平面闸门底槛安装质量检查表表5.2.2 平面闸门门楣安装质量检查表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.分部工程、单元工程名称填写要与表 5.2相同。
2.检验（测）部位如下图所示：3.单元工程安装质量检验项目质量标准合格标准：（1）主控项目检测点应100%符合合格标准；（2）一般项目检测点应90%及以上符合合格标准，不合格点最大值不应超过其允许偏差值的1.2倍，且不合格点不应集中。
优良标准：在合格标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。
水利水电工程表5.2.2 平面闸门门楣安装质量检查表表5.2.3 平面闸门主轨安装质量检查表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.分部工程、单元工程名称填写要与表 5.2相同。
2.检验（测）部位如下图所示：3.单元工程安装质量检验项目质量标准合格标准：（1）主控项目检测点应100%符合合格标准；（2）一般项目检测点应90%及以上符合合格标准，不合格点最大值不应超过其允许偏差值的1.2倍，且不合格点不应集中。
优良标准：在合格标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。
水利水电工程表5.2.3 平面闸门主轨安装质量检查表表5.2.4 平面闸门侧轨安装质量检查表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.分部工程、单元工程名称填写要与表 5.2相同。
2.检验（测）部位如下图所示：（1）主控项目检测点应100%符合合格标准；（2）一般项目检测点应90%及以上符合合格标准，不合格点最大值不应超过其允许偏差值的1.2倍，且不合格点不应集中。
优良标准：在合格标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。
水利水电工程表5.2.5 平面闸门反轨安装质量检查表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.分部工程、单元工程名称填写要与表 5.2相同。
2.检验（测）部位如下图所示：3.单元工程安装质量检验项目质量标准合格标准：（1）主控项目检测点应100%符合合格标准；（2）一般项目检测点应90%及以上符合合格标准，不合格点最大值不应超过其允许偏差值的1.2倍，且不合格点不应集中。
优良标准：在合格标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。
水利水电工程表5.2.5 平面闸门反轨安装质量检查表表5.2.6 平面闸门止水板安装质量检查表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.分部工程、单元工程名称填写要与表 5.2相同。
2.检验（测）部位如下图所示：3.单元工程安装质量检验项目质量标准合格标准：（1）主控项目检测点应100%符合合格标准；（2）一般项目检测点应90%及以上符合合格标准，不合格点最大值不应超过其允许偏差值的1.2倍，且不合格点不应集中。
优良标准：在合格标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。
水利水电工程表5.2.6 平面闸门止水板安装质量检查表表5.2.7 平面闸门护角兼作侧轨安装质量检查表填 表 说 明填表时必须遵守“填表基本规定”，并符合以下要求：1.分部工程、单元工程名称填写要与表 5.2相同。
2.检验（测）部位如下图所示：3.单元工程安装质量检验项目质量标准合格标准：（1）主控项目检测点应100%符合合格标准；（2）一般项目检测点应90%及以上符合合格标准，不合格点最大值不应超过其允许偏差值的1.2倍，且不合格点不应集中。
优良标准：在合格标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。
水利水电工程表5.2.7 平面闸门护角兼作侧轨安装质量检查表表5.2.8 平面闸门胸墙安装质量检查表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.分部工程、单元工程名称填写要与表 5.2相同。
2.检验（测）部位如下图所示：3.单元工程安装质量检验项目质量标准合格标准：（1）主控项目检测点应100%符合合格标准；（2）一般项目检测点应90%及以上符合合格标准，不合格点最大值不应超过其允许偏差值的1.2倍，且不合格点不应集中。
优良标准：在合格标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。
水利水电工程表5.3平面闸门门体安装单元工程安装质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单元工程划分：以每扇门体的安装划分为一个单元工程。
2.单元工程量：填写本单元门体重量t。
3.本表是在5.3.1、5.1.2-5.1.4检查表质量评定后完成。
4.单元工程施工质量验收评定应包括下列资料：（1）施工单位应提交门体设计与安装图样、安装记录、门体焊接与门体表面防腐蚀记录、闸门试验及试运行记录、重大缺陷处理记录等资料。
（2）监理单位应提交对单元工程施工质量的平行检测资料。
5.单元工程安装质量评定标准：合格标准：（1）主控项目检测点应100%符合合格标准；一般项目检测点应90%及以上符合合格标准，不合格点最大值不应超过其允许偏差值的1.2倍，且不合格点不应集中。
（2）设备的试验和试运行符合本标准及相关专业标准规定；各项报验资料符合本标准的要求。
优良标准：在合格等级标准基础上，安装质量检验项目中优良项目占全部项目70%及以上，且主控项目100%优良。
水利水电工程表5.3.1 平面闸门门体安装质量检查表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.分部工程、单元工程名称填写要与表 5.3相同。
