电渣压力焊焊接工艺试验评估报告目录1、钢筋电渣压力焊工艺评定作业指导书2、钢筋电渣压力焊工艺评定记录报告一、钢筋电渣压力焊工艺评定作业指导书1、编制目的明确钢筋电渣压力焊的施工工艺，确保施工工艺评定满足设计和施工规范规定的要求，验证设计和施工规范的可操作性与可执行性，同时用以指导现场施工。
2、实施范围钢筋电渣压力焊适用于本项目工程用HRB400E级14、16、18、20、22、25mm柱钢筋的连接接头。
3、编制依据：3.1《混凝土结构工程施工及验收规范》；3.2《钢筋焊接及验收规程》JGJ18-2012；3.3《工程质量管理手册》3.4施工图纸说明。
4、施工工艺评定的基本条件4.1材料准备4.1.1 钢筋：钢筋的级别、直径必须符合设计要求，有产品合格证、出厂检验报告和进场复试报告。
4.1.2 焊剂4.1.2.1 在钢筋电渣压力焊中，必须采用合适的焊剂，常用的焊剂型号为HJ431，其性能应符合GB5293碳素钢埋弧焊用焊剂的规定。
常用的为熔炼型高锰高硅低氟焊剂或HJ330中锰高硅低氟焊剂。
4.1.2.2 焊剂应存放在干燥的库房内，当受潮时，在使用前应经250～300℃烘焙2h，以防止产生气孔。
4.1.2.3 使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。
4.1.2.4 焊剂应有出厂合格证。
各种焊接材料应分类存放和妥善管理，并应采取防止锈蚀、受潮变质的措施4.2 施工机具2.2.1 手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂填装盒等。
2.2.3 焊接电源:钢筋电渣压力焊宜采用次级空载电压较高（75V以上）的交流或直流焊接电源。
（一般32mm直径及以下的钢筋焊接时，可采用容量为600A的焊接电源；）。
焊机容量应根据所焊钢筋直径选定。
一台焊接电源可供数个焊接机头交替用电，单台容量不能满足焊接要求时，同性能的焊机可两台并联使用4.3施工准备4.3.1 焊工必须持有有效的焊工考试合格证。

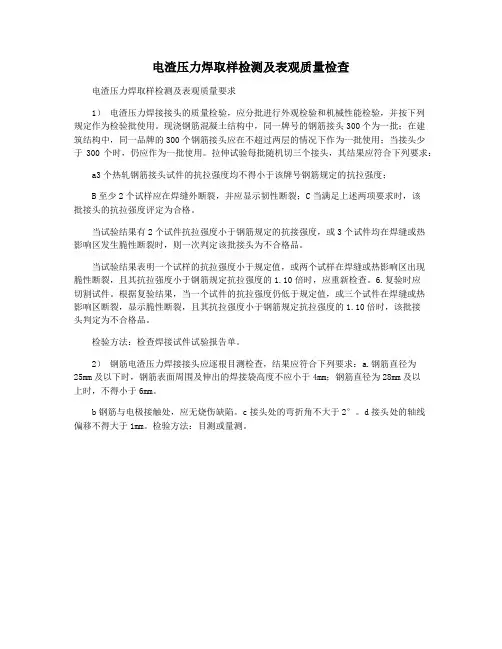

电渣压力焊取样检测及表观质量检查
电渣压力焊取样检测及表观质量检查电渣压力焊取样检测及表观质量要求1）电渣压力焊接接头的质量检验，应分批进行外观检验和机械性能检验，并按下列规定作为检验批使用。
现浇钢筋混凝土结构中，同一牌号的钢筋接头300个为一批；在建筑结构中，同一品牌的300个钢筋接头应在不超过两层的情况下作为一批使用；当接头少于300个时，仍应作为一批使用。
拉伸试验每批随机切三个接头，其结果应符合下列要求： a3个热轧钢筋接头试件的抗拉强度均不得小于该牌号钢筋规定的抗拉强度；B至少2个试样应在焊缝外断裂，并应显示韧性断裂；C当满足上述两项要求时，该批接头的抗拉强度评定为合格。
当试验结果有2个试件抗拉强度小于钢筋规定的抗接强度，或3个试件均在焊缝或热影响区发生脆性断裂时，则一次判定该批接头为不合格品。
当试验结果表明一个试样的抗拉强度小于规定值，或两个试样在焊缝或热影响区出现脆性断裂，且其抗拉强度小于钢筋规定抗拉强度的1.10倍时，应重新检查。
6.复验时应切割试件。
根据复验结果，当一个试件的抗拉强度仍低于规定值，或三个试件在焊缝或热影响区断裂，显示脆性断裂，且其抗拉强度小于钢筋规定抗拉强度的1.10倍时，该批接头判定为不合格品。
检验方法：检查焊接试件试验报告单。
2）钢筋电渣压力焊接接头应逐根目测检查，结果应符合下列要求：a.钢筋直径为25mm及以下时，钢筋表面周围及伸出的焊接袋高度不应小于4mm；钢筋直径为28mm及以上时，不得小于6mm。
b钢筋与电极接触处，应无烧伤缺陷。
c接头处的弯折角不大于2°。
d接头处的轴线偏移不得大于1mm。
检验方法：目测或量测。
电渣压力焊焊接工艺试验报告
电渣压力焊焊接工艺试验报告一、实验目的1.掌握电渣压力焊焊接工艺的基本原理及操作方法。
2.了解电渣压力焊的应用范围和工艺特点。
3.研究电渣压力焊焊接接头的焊后性能。
二、实验原理三、实验步骤1.准备工作：将待焊接的工件切割成相应尺寸，并对焊接面进行清洁处理。
2.设置设备参数：根据工件材料和尺寸，调整焊接电流、压力、焊接时间等参数。
3.开始焊接：将工件放置在电极之间，调整合适的电极间距和压头位置。
启动设备，开始进行焊接。
4.焊接结束：等待设定的焊接时间结束后，关闭设备。
取出焊接的工件，进行检查。
四、实验结果通过实验，我们获得了一组焊接接头的焊接效果和焊后性能数据。
其中包括焊缝外观、焊缝质量、焊缝强度等指标的测量结果。
五、实验分析根据实验结果分析，我们可以得出以下结论：1.焊缝外观：焊缝表面光滑，无裂纹和瑕疵，焊接接头紧密度高。
2.焊缝质量：焊缝的结晶细小且均匀，晶界清晰，无气孔和夹杂物。
3.焊缝强度：焊缝的抗拉强度和剪切强度满足设计要求，焊接接头的强度良好。
六、结论电渣压力焊是一种可靠的焊接工艺方法，能够得到良好的焊接接头。
通过实验，我们掌握了电渣压力焊的基本原理和操作方法，并验证了其焊接效果和焊后性能。
在实际生产中，可以根据具体的焊接要求和工件材料选择合适的焊接参数，以确保焊接接头的质量。
七、改进措施在实验过程中，我们还存在一些问题，需要进一步改进和优化：1.提高设备的自动化程度，减少人工操作对焊接过程的影响。
2.进一步研究电渣压力焊的适用范围和工艺参数，以提高焊接接头的质量和性能。
3.加强对工件材料的预处理，以减少焊接过程中的氧化和污染。
以上是关于电渣压力焊焊接工艺试验的报告，通过本次实验，我们对电渣压力焊的工艺和性能有了更深入的了解，并提出了改进措施。
希望通过不断的实践和研究，能够进一步提升电渣压力焊的应用效果和工艺水平。
电渣压力焊工艺试验报告
目录一、工程概况 (1)二、试验目的 (1)三、试验依据 (1)四、试验准备 (2)五、试验操作工艺 (2)六、试验时间及试验结果 (5)七、试验结果 (5)八、确定的施工工艺与参数 (5)九、补充说明 (5)电渣压力焊工艺试验报告一、工程概况毛湾家园二期B地块三标段3#、4#房工程位于毛岸石化总厂东侧。
本工程建设单位：市住房保障建设发展；监理单位：市建设监理咨询；施工单位：市天诚建设集团；设计单位：市建筑设计研究院有限责任公司。
本工程总建筑面积23838.8m2，3#、4#房分别为11919.4 m2，地下一层，地上34层，建筑高度95.5m，一类高层，为混凝土框架剪力墙结构。
总工期540天。
二、试验目的1、检验施工人员的操作能力；2、确定配备机具、材料的规格型号；3、确定焊接工艺过程中焊接参数，包括：焊接电流、焊接电压、通电时间，拆除焊具时间。
4、本次试验确定的连接施工工艺及参数适用于本标段所有混凝土的钢筋电渣压力焊焊接连接制作安装施工。
三、试验依据（1）《钢筋焊接及验收规程》JGJ 18-2003；（2）《混凝土工程施工质量验收规》GB50204-2010。
四、试验准备1、材料（1）钢筋钢筋采用热轧带肋HRB335Φ18、Φ20进行工艺试验，出厂合格证明及检测报告齐全。
（2）焊条焊剂HJ431，产品合格证齐全。
2、人员配置焊工1名、试验人员2名、电工1名、钢筋工2名。
3、设备配置BX1-630型交流弧焊机：2台；MH-36型埋弧钢筋电渣压力对焊机：2台；秒表：2个。
4、试验场地本次试验位于毛湾家园B地块三标段3#房。
五、试验操作工艺1、工艺流程：检查设备、电源——钢筋端头制备——安装焊接夹具和钢筋——安放焊剂罐、填装焊剂——施焊——回收焊剂——卸下夹具——质量检查2、电渣压力焊的工艺流程：闭合电路——引弧——电弧过程——电渣过程——积压断电3、操作方法：①、检查设备、电源检查设备、线路有无变形、损坏，电源采用工地系统动力线路，电源电压380V。
电渣压力焊施工工艺
电渣压力焊施工工艺本工序为本工程的特殊过程，正式施工前需对本工序进行特殊过程确认，并且施工过程中对本工序进行监控，并留有记录。
1、施工准备（1）材料及主要机具：1）钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。
2）焊剂：①焊剂可采用HJ431焊剂。
②焊剂应存放在干燥的库房内，防止受潮。
如受潮，使用前须经250-300℃烘焙2h。
③使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀使用。
④焊剂应有出厂合格证。
3）主机机具：①手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等。
②焊接电源。
钢筋电渣压力焊宜采用次级空载电压较高（TSV以上）的交流电。
（2）作业条件：①焊工必须持有有效的焊工考试合格证。
②设备应符合要求。
焊接夹具应有足够的刚度，在最大允许荷载下应移动灵活，操作方便，以便操作者准确掌握各项焊接参数。
③电源应符合要求。
当电源电压下降大于5%，则不宜进行焊接。
④作业场地应有安全防护措施，制定和执行安全技术措施，加强焊工的劳动保护，防止发生烧伤、触电、火灾、爆炸以及烧坏机器等事故。
⑤注意接头位置，注意同一区段内有接头钢筋截面面积的百分比，不符合本规程有关条款的规定时，要调整接头位置后才能施焊。
2、施工工艺（1）工艺流程：检查设备、电源→钢筋端头制备→选择焊接参数→安装焊接夹具和钢筋→安放铁丝球→安放焊剂罐、填装焊剂→试焊、做试件→确定焊接参数→施焊→回收焊剂→卸下夹具→质量检查电渣压力焊的工艺流程：闭合电路→引弧→电弧过程→电渣过程→挤压断电（2）检查设备、电源，确保随时处于正常状态，严禁超负荷工作。
（3）钢筋端头制备：钢筋安装之前，焊接部位和电极钳口接触的（150mm区段内）钢筋表面上的锈斑、油污、杂物等，应清除干净，钢筋端都若有弯折、扭曲，应予以矫直或切除，但不得用锤击矫直。
选择焊接参数：钢筋电渣压力焊的焊接参数主要包括：焊接电流、焊接电压和焊接通电时间，不同直径钢筋焊接时，按较小直径钢筋选择参数，焊接通电时间延长约10%。
电渣压力焊做法及送检
电渣压力焊做法及送检钢筋电渣压力焊是将两钢筋安放成竖向对接形式，利用焊接电流通过两钢筋间隙，在焊剂层下形成电弧过程和电渣过程，产生电弧热和电阻热，熔化钢筋，加压完成的一种压焊方法。
电渣压力焊的焊接过程包括四个阶段：引弧过程、电弧过程、电渣过程和顶压过程。
焊接开始时，首先在上、下两钢筋端面之间引燃电弧，使电弧周围焊剂熔化形成空穴；随之焊接电弧在两钢筋之间燃烧，电弧热将两钢筋端部熔化，熔化的金属形成熔池，熔融的焊剂形成熔渣（渣池），覆盖于熔池之上，此时，随着电弧的燃烧，上、下两钢筋羰部逐渐熔化，将上钢筋不断下送，以保持电弧的稳定，继续电弧过程；随电弧过程的延续，两钢筋端部熔化量增加，熔池和渣池加深，待达到一定深度时，加快上钢筋的下送速度，使其端部直接与渣池接触，这时，电弧熄灭而变电弧过程为电渣过程；待电渣过程产生的电阻热使上、下两钢筋的端部达到全截面均匀加热的时候，迅速将上钢筋向下顶压，挤出全部熔渣和液态金属，随即切断焊接电源，完成了焊接工作。
电渣压力焊适用于现浇钢筋混凝土结构中竖向或斜向（倾斜度在4：1范围内）钢筋的连接，特别是对于高层建筑的柱、墙钢筋，应用尤为广泛。
质量标准1 钢筋的品种和质量，必须符合设计要求和有关标准的规定。
注：进口钢筋需先经过化学成分检验和焊接试验，符合有关规定后方可焊接。
检验方法：检查出厂质量证明书和试验报告单。
2 钢筋的规格，焊接接头的位置，同一区段内有接头钢筋面积的百分比，必须符合设计要求和施工规范的规定。
检验方法：观察或尺量检查。
3 电渣压力焊接头的力学性能检验必须合格。
力学性能检验时，从每批接头中随机切取3个接头作拉伸试验。
3.1 在一般构筑物中，以300个同钢筋级别接头作为一批。
3.2 在现浇钢筋混凝土多层结构中，以每一楼层或施工区段的同级别钢筋接头作为一批，不足300个接头仍作为一批。
检验方法：检查焊接试件试验报告。
4.2 基本项目：钢筋电渣压力焊接头应逐个进行外观检查，结果应符合下列要求：4.2.1 焊包较均匀，突出部分最少高出钢筋表面4mm。
电渣压力焊工艺评定
钢筋电渣压力焊工艺评定目录序号报告名称报告编号页数1 焊接工艺评定指导书2 焊接工艺评定报告3 焊接工艺评定记录表4 焊接工艺评定检验结果5 材质证明书6 相关检测报告78910一、焊接工艺评定指导书1、编制目的明确钢筋电渣压力焊的施工工艺，确保施工工艺评定满足设计和施工标准规定的要求，验证设计和施工标准的可操作性与可执行性，同时用以指导现场施工。
2、适用范围适用于现浇钢筋砼构造中竖向直径为14～32mm 的热轧带肋钢筋〔简称HRB〕以及直径为14～22㎜热轧光圆钢筋〔简称HPB〕，竖向直径为12mm的HRB或HPB钢筋应承受小型焊接机具，上下对正，并多做工艺试验；钢筋必需为竖向或者竖向倾斜度不大于10°；不适用于热轧带肋细晶粒钢筋〔简称HRBF〕以及余热处理钢筋〔简称RRB〕竖向接头连接。
〔注：余热处理钢筋仅适用于无抗震设防要求的构造或构件中〕电渣压力焊接头连接区段长度为35d〔d为较大钢筋直径值〕，同一构件内接头应相互错开，同一连接区段内的接头面积百分率不宜大于50%；有抗震设防要求的框架柱端箍筋加密区不宜设置电渣压力焊接头；直接承受动力荷载的竖向构件中不宜承受电渣压力焊接头。
3、编制依据《混凝土构造工程施工质量验收标准》GB50204；《混凝土构造设计标准》GB50010；《建筑抗震设计标准》GB50011；《混凝土构造工程施工标准》GB50666；《钢筋焊接及验收规程》JGJ 18-2023；《钢筋混凝土用钢第 1 局部：热轧光圆钢筋》GB1499.1；《钢筋混凝土用钢第 2 局部：热轧带肋钢筋》GB1499.2；设计图纸及相关要求。
4、工艺评定根本条件4.1材料预备4.1.1钢筋的品种、规格、性能须满足设计要求，有产品合格证、出厂检验报告和进场复试报告，并满足电渣压力焊适用范围要求。
4.1.2焊剂：焊剂应有出厂合格证。
最常承受HJ431 焊剂，其性能应符合GB5293 碳素钢埋弧焊用焊剂的规定。
建筑工程钢筋电弧焊电渣压力焊检验报告
建筑工程钢筋电弧焊电渣压力焊检验报告一、引言建筑工程中，钢筋电弧焊和电渣压力焊是常用的钢筋连接方法。
为了确保钢筋焊接质量符合规范要求，进行了相应的检验。
本报告将对钢筋电弧焊和电渣压力焊进行检验，并分析结果。
二、钢筋电弧焊检验钢筋电弧焊是将两根钢筋通过电弧焊接在一起的方法。
检验采用非破坏检验方法，主要包括外观检查、尺寸检查和焊缝质量评定。
1.外观检查通过对焊接部位的外观进行检查，判断焊缝的焊接质量。
焊缝应呈现均匀、连续、无明显裂纹、夹渣、气孔等缺陷。
2.尺寸检查对焊接部位的尺寸进行检查，包括焊缝宽度、高度以及间距等。
3.焊缝质量评定根据焊缝的外观和尺寸检查结果，评定焊缝的质量等级。
常见的质量等级有合格、不合格和待定。
三、电渣压力焊检验电渣压力焊是利用电流加热钢筋两端，同时施加压力使其熔化，然后冷却凝固的方法。
检验采用破坏性检验方法，主要包括抽样、拉伸试验和弯曲试验。
1.抽样根据规定的抽样数量和位置，在焊接接头处进行抽样，保证样品的代表性。
2.拉伸试验将样品放入拉伸试验机中，施加拉应力使其断裂，通过测量断裂前后的载荷和变形，确定钢筋焊接强度。
3.弯曲试验将样品放入弯曲试验机中，施加弯矩使其弯曲，通过观察样品的断裂形态，判断焊接质量。
四、检验结果分析通过钢筋电弧焊和电渣压力焊的检验，得到以下结果：1.钢筋电弧焊：外观检查结果显示焊缝表面均匀、无裂纹、夹渣和气孔，符合质量要求；尺寸检查结果显示焊缝尺寸满足规范要求，无偏大或偏小现象。
因此，钢筋电弧焊合格。
2.电渣压力焊：拉伸试验结果显示焊接强度满足规范要求，弯曲试验结果显示样品断裂形态符合要求。
因此，电渣压力焊合格。
综上所述，钢筋电弧焊和电渣压力焊的检验结果均符合规范要求，具备良好的焊接质量。
五、结论通过钢筋电弧焊和电渣压力焊的检验，确认其焊接质量符合规范要求，可以满足建筑工程对钢筋连接强度和稳定性的要求。
在日常施工中，应严格按照规范进行焊接操作，并进行必要的检验，确保焊接质量。
