简单微处理器的设计
微处理器的设计及性能优化
微处理器的设计及性能优化微处理器是现代电子设备中不可或缺的一部分，它负责处理设备内部的数据和操作，从而使设备得以正常工作。
微处理器被广泛应用于计算机、手机、家电、汽车等各个领域。
本文将就微处理器的设计及性能优化展开详细的探讨。
一、微处理器的基本结构微处理器可以分为数据通路和控制单元两部分。
其中数据通路用于处理数据，而控制单元则负责控制数据通路的运行。
数据通路由运算单元、寄存器堆、数据缓存和总线组成，它们的协同工作使得微处理器能够对数据进行各种处理操作。
控制单元由时钟、指令译码器和状态机等组成，它控制数据通路的执行，使得微处理器能够实现复杂的计算和处理任务。
二、微处理器的设计流程微处理器的设计流程一般包括指令集架构设计、逻辑设计、物理设计和验证测试等环节。
1. 指令集架构设计指令集架构是微处理器的核心，它决定了微处理器能够执行哪些指令和操作。
在设计指令集架构时，需要考虑指令的复杂度和效率、寄存器数量和位宽、总线结构和数据缓存等问题。
这些问题的决策将直接影响微处理器的性能和功耗。
2. 逻辑设计逻辑设计是将指令集架构转化为电路设计的过程，它涉及到微处理器各个组成部分的电路设计。
在逻辑设计过程中，需要根据指令集架构设计各个时序和逻辑方案，保证微处理器的功能正确且效率高。
3. 物理设计物理设计是将逻辑电路转化为标准元件的物理电路实现。
在物理设计过程中，需要考虑芯片尺寸、功耗、散热等问题。
同时，还要进行电路布图和版图设计，保证电路的正确性和可靠性。
4. 验证测试在微处理器设计完成后，需要进行验收测试，以验证微处理器电路的正确性和性能。
测试方法包括仿真验证和硬件实验测试。
通过验证测试，可以发现设计中存在的问题，并对它们进行改善和优化。
三、微处理器的性能优化微处理器的性能优化是实现高性能芯片的关键。
针对不同应用场景和需求，有以下几种性能优化方法。
1. 时钟频率优化时钟频率是微处理器性能的一个关键指标，它决定了微处理器单位时间内能够执行的指令数量。
《微处理器系统结构与嵌入式系统设计》课程教案
《微处理器系统结构与嵌入式系统设计》课程教案第一章：微处理器概述1.1 微处理器的定义与发展历程1.2 微处理器的组成与工作原理1.3 微处理器的性能指标1.4 嵌入式系统与微处理器的关系第二章：微处理器指令系统2.1 指令系统的基本概念2.2 常见的指令类型及其功能2.3 指令的寻址方式2.4 指令执行过程第三章：微处理器存储系统3.1 存储器的分类与特点3.2 内存管理单元（MMU）3.3 存储器层次结构与缓存技术3.4 存储系统的性能优化第四章：微处理器输入/输出系统4.1 I/O 接口的基本概念与分类4.2 常见的I/O 接口技术4.3 直接内存访问（DMA）4.4 interrupt 与事件处理第五章：嵌入式系统设计概述5.1 嵌入式系统的设计流程5.2 嵌入式处理器选型与评估5.3 嵌入式系统硬件设计5.4 嵌入式系统软件设计第六章：嵌入式处理器架构与特性6.1 嵌入式处理器的基本架构6.2 嵌入式处理器的分类与特性6.3 嵌入式处理器的发展趋势6.4 嵌入式处理器选型considerations 第七章：数字逻辑设计基础7.1 数字逻辑电路的基本概念7.2 逻辑门与逻辑函数7.3 组合逻辑电路与触发器7.4 微处理器内部的数字逻辑设计第八章：微处理器系统设计与验证8.1 微处理器系统设计流程8.2 硬件描述语言（HDL）与数字逻辑设计8.3 微处理器系统仿真与验证8.4 设计实例与分析第九章：嵌入式系统软件开发9.1 嵌入式软件的基本概念9.2 嵌入式操作系统与中间件9.3 嵌入式软件开发工具与环境9.4 嵌入式软件编程实践第十章：嵌入式系统应用案例分析10.1 嵌入式系统在工业控制中的应用10.2 嵌入式系统在消费电子中的应用10.3 嵌入式系统在医疗设备中的应用10.4 嵌入式系统在其他领域的应用案例分析第十一章：嵌入式系统与物联网11.1 物联网基本概念与架构11.2 嵌入式系统在物联网中的应用11.3 物联网设备的硬件与软件设计11.4 物联网安全与隐私保护第十二章：实时操作系统（RTOS）12.1 实时操作系统的基本概念12.2 RTOS的核心组件与特性12.3 常见的实时操作系统及其比较12.4 实时操作系统在嵌入式系统中的应用第十三章：嵌入式系统功耗管理13.1 嵌入式系统功耗概述13.2 低功耗设计技术13.3 动态电压与频率调整（DVFS）13.4 嵌入式系统的电源管理方案第十四章：嵌入式系统可靠性设计14.1 嵌入式系统可靠性概述14.2 故障模型与故障分析14.3 冗余设计技术与容错策略14.4 嵌入式系统可靠性评估与测试第十五章：现代嵌入式系统设计实践15.1 现代嵌入式系统设计挑战15.2 多核处理器与并行处理15.3 系统级芯片（SoC）设计与集成15.4 嵌入式系统设计的未来趋势重点和难点解析第一章：微处理器概述重点：微处理器的定义、发展历程、组成、工作原理、性能指标。
基于VLSI的数字信号处理器设计与实现
基于VLSI的数字信号处理器设计与实现数字信号处理器（DSP）是一种专门用于数字信号处理的微处理器。
与通用微处理器相比，DSP的计算速度更快，更灵活，并为解决各种信号处理问题提供了更多的功能和算法。
现在许多应用领域都离不开DSP，例如通信、音频、视频、图像、雷达和信号检测等。
因此，开发高效的DSP是非常重要的。
在本文中，我们将讨论基于VLSI技术的数字信号处理器的设计和实现。
VLSI （Very Large Scale Integration）指的是将许多晶体管和其他电子元件集成在一个芯片上的技术，以实现更高的集成度和更小的芯片面积。
1. DSP架构DSP的基本要素包括中央控制单元（CPU）、存储器、输入输出（IO）端口和数字信号处理器。
其中，CPU控制数据流经过存储器和算法处理，并通过IO端口进行数据输入和输出。
不同的DSP可能使用不同的架构，例如Harvard、Von Neumann和MIMD等。
Harvard架构将指令存储器和数据存储器分开，可以实现更高的指令执行速度。
Von Neumann架构将指令存储器和数据存储器集成在一起，可以实现更高的存储器利用率。
MIMD架构允许多个处理器执行不同的算法。
2. DSP算法DSP一般使用数字滤波器，FFT、DFT和数字滤波器等算法来处理数字信号。
滤波器是DSP的最常用算法之一，用于从信号中提取有用的信息。
数字滤波器可以是有限差分滤波器、无限脉冲响应滤波器或一般的差分方程滤波器等。
FFT和DFT用于将一个信号从时域转换为频域，并可以帮助人们更好地理解信号。
FFT是用于高效计算DFT的快速算法，使用了变址法和蝶形算法。
数字滤波器是通过数学算法模拟传统的模拟滤波器来实现的。
数字滤波器包括低通滤波器、高通滤波器、带通和带阻滤波器等，用于控制信号频率的范围。
3. DSP硬件DSP的硬件包括VLSI芯片、数字信号处理模块、中央控制器和各种IO接口等。
数字信号处理模块处理从存储器和IO模块读取的数据，然后将其传递给中央控制器。
微处理器的低功耗芯片设计技术
微处理器的低功耗芯片设计技术随着半导体工艺的飞速发展和芯片工作频率的提高，芯片的功耗迅速增加，而功耗增加又将导致芯片发热量的增大和可靠性的下降。
因此，功耗已经成为深亚微米集成电路设计中的一个重要考虑因素。
为了使产品更具竞争力，工业界对芯片设计的要求已从单纯追求高性能、小面积转为对性能、面积、功耗的综合要求。
而微处理器作为数字系统的核心部件，其低功耗设计对降低整个系统的功耗具有重要的意义。
2000年年初，Transmeta公司推出了 Crusoe处理器，以其独特的低功耗设计技术和非凡的超低功耗表现，在业界引起巨大轰动，引发了低功耗处理器设计的激烈竞争。
在2006年的英特尔开发者论坛大会(Intel DeveloperForum)上，英特尔展示了多款基于下一代技术的微处理器。
其中，Metom 主要用于笔记本电脑，最大功耗仅有5W，而将于2006年底上市的超低电压版Merom的功耗则只有0．5W；Conroe主要面向台式机，其最大功耗为65W，远远低于现有Pentium 4处理器的95W；服务器处理器Woodcrest的最大功耗为80W，而现有的Xeon处理器的功耗为110W。
本文首先介绍了微处理器的功耗来源，重点介绍了常用的低功耗设计技术，并对今后低功耗微处理器设计的研究方向进行了展望。
1 微处理器的功耗来源研究微处理器的低功耗设计技术，首先必须了解它的功耗来源。
高层次仿真得出的结论。
从图1中可以看出，时钟单元(Clock)功耗最高，因为时钟单元有时钟发生器、时钟驱动、时钟树和钟控单元的时钟负载；数据通路(Datapath)是仅次于时钟单元的部分，其功耗主要来自运算单元、总线和寄存器堆。
除了上述两部分，还有存储单元(Memory)，控制部分和输入／输出(Control，I／O)。
存储单元的功耗与容量相关。
CMOS电路功耗主要由3部分组成：电路电容充放电引起的动态功耗，结反偏时漏电流引起的功耗和短路电流引起的功耗。

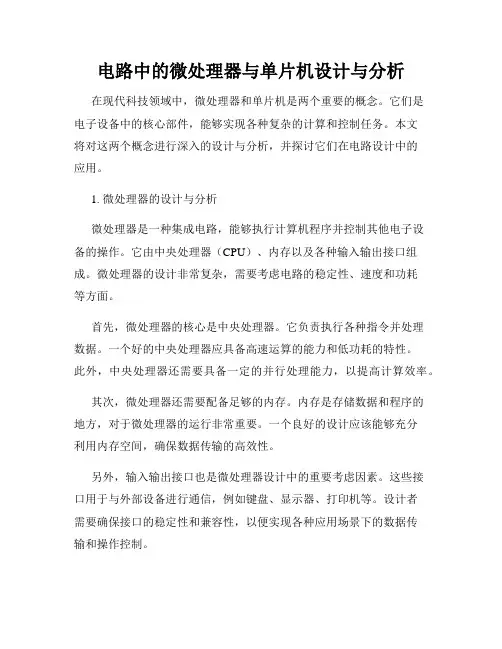

电路中的微处理器与单片机设计与分析
电路中的微处理器与单片机设计与分析在现代科技领域中，微处理器和单片机是两个重要的概念。
它们是电子设备中的核心部件，能够实现各种复杂的计算和控制任务。
本文将对这两个概念进行深入的设计与分析，并探讨它们在电路设计中的应用。
1. 微处理器的设计与分析微处理器是一种集成电路，能够执行计算机程序并控制其他电子设备的操作。
它由中央处理器（CPU）、内存以及各种输入输出接口组成。
微处理器的设计非常复杂，需要考虑电路的稳定性、速度和功耗等方面。
首先，微处理器的核心是中央处理器。
它负责执行各种指令并处理数据。
一个好的中央处理器应具备高速运算的能力和低功耗的特性。
此外，中央处理器还需要具备一定的并行处理能力，以提高计算效率。
其次，微处理器还需要配备足够的内存。
内存是存储数据和程序的地方，对于微处理器的运行非常重要。
一个良好的设计应该能够充分利用内存空间，确保数据传输的高效性。
另外，输入输出接口也是微处理器设计中的重要考虑因素。
这些接口用于与外部设备进行通信，例如键盘、显示器、打印机等。
设计者需要确保接口的稳定性和兼容性，以便实现各种应用场景下的数据传输和操作控制。
综上所述，微处理器的设计与分析需要兼顾电路的稳定性、速度和功耗。
设计者需要通过合理的电路布局和优化算法，来实现高效的数据计算和控制。
2. 单片机的设计与分析单片机是一种集成电路，内部包含了中央处理器、存储器和各种输入输出接口。
与微处理器不同的是，单片机是具有独立功能的一个完整系统。
它通常被用于嵌入式系统中，例如智能家电、汽车电子等领域。
在单片机设计中，需要考虑两个主要方面：处理能力和资源优化。
处理能力是指单片机能够执行的计算和控制能力。
一个好的设计应该能够满足特定应用场景的要求，例如实时控制、高速数据处理等。
处理能力的提升通常需要通过优化电路结构和算法来实现。
资源优化是指单片机内部硬件资源的合理利用。
单片机的存储器、输入输出口和外设接口等资源是宝贵的，设计者需要根据实际需求进行合理分配。
电子科技大学微处理器系统结构与嵌入式系统设计实验一
电子科技大学实验报告课程名称微处理器系统结构与嵌入式系统设计实验名称ARM汇编基础实验任课教师 XXX 实验教师 XXX姓名黑XX学号2012XXXXXXXXX 实验地点 XXXXXXX 分组号 X组时间 XXXX年 X月X日XX：XX~XX：XX一、实验目的1.掌握ARM汇编指令。
2.学习掌握C与汇编混合编程基础。
3.熟练使用ARM调试工具RVDS进行调试操作。
二、实验内容1．熟悉ARM汇编。
2．用ARM汇编实现1+2+...+N。
3．C调用汇编实验（实现字符串拷贝功能）。
4．汇编调用C实验。
5．ARM汇编实现冒泡算法（选做)三、实验步骤1)用ARM汇编实现1+2+….n的运算。
在sum.s文件中，添加如下代码：SUN_L1ADD R0,R1BVS SUM_ENDCMP R1,R2BHS SUM_ENDADD R1,#1B SUN_L12）理解C和汇编，并用汇编程序实现字符串拷贝，并在C程序中调用该汇编程序。
在汇编文件testfile1. s中添加两行汇编代码，实现：拷贝源字符串的一个字节到R2中,将拷贝的字节复制到目标空间。
关键代码如下：strcopy;------------------------------------------;用汇编实现字符串拷贝LDRB R2,[R1],#1 ;R1对应源字符串首地址，利用寄存器间接寻址读取字符到R2STRB R2,[R0],#1 ;R0对应目的字符串首地址，利用寄存器间接寻址保存字符CMP R2,#0BNE strcopyMOV PC,LR;------------------------------------------END ;文件结束3)在汇编中调用C函数。
在汇编文件testfile2.s中相应位置添加汇编代码，通过调用c函数g（）实现1+2+3+glovb1，结果存在R8中。
关键代码如下：STR LR,[SP,#-4]!MOVS R0,#1MOVS R1,#2MOVS R2,#3LDR R4,=glovb1LDR R3,[R4] ;传递参数BL gMOV R8,R0ADD sp,sp,#4LDR pc,[sp],#4中，通过伪指令EQU，定义N的值。
