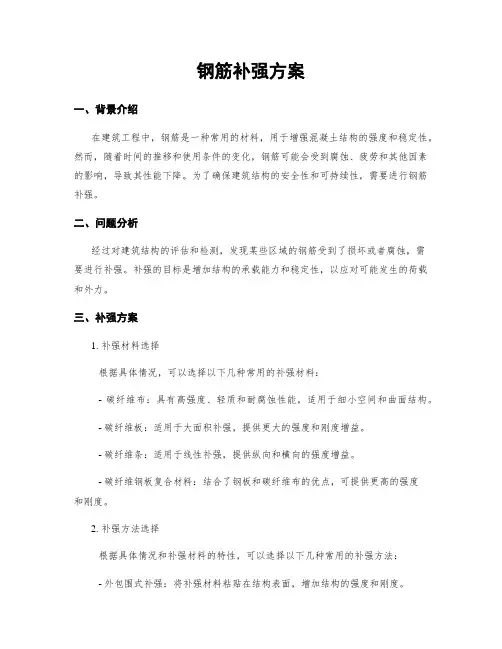

钢筋补强方案一、背景介绍在建筑工程中，钢筋是一种常用的材料，用于增强混凝土结构的强度和稳定性。
然而，随着时间的推移和使用条件的变化，钢筋可能会受到腐蚀、疲劳和其他因素的影响，导致其性能下降。
为了确保建筑结构的安全性和可持续性，需要进行钢筋补强。
二、问题分析经过对建筑结构的评估和检测，发现某些区域的钢筋受到了损坏或者腐蚀，需要进行补强。
补强的目标是增加结构的承载能力和稳定性，以应对可能发生的荷载和外力。
三、补强方案1. 补强材料选择根据具体情况，可以选择以下几种常用的补强材料：- 碳纤维布：具有高强度、轻质和耐腐蚀性能，适用于细小空间和曲面结构。
- 碳纤维板：适用于大面积补强，提供更大的强度和刚度增益。
- 碳纤维条：适用于线性补强，提供纵向和横向的强度增益。
- 碳纤维钢板复合材料：结合了钢板和碳纤维布的优点，可提供更高的强度和刚度。
2. 补强方法选择根据具体情况和补强材料的特性，可以选择以下几种常用的补强方法：- 外包围式补强：将补强材料粘贴在结构表面，增加结构的强度和刚度。
- 内部粘贴式补强：将补强材料粘贴在结构内部，提供局部或整体的强度增益。
- 钢筋包裹式补强：在钢筋周围包裹补强材料，提供钢筋的保护和增强。
3. 补强方案实施步骤- 进行结构评估和检测，确定补强区域和补强材料选择。
- 清理和准备补强区域，确保表面干净、平整。
- 按照补强方法选择的要求，粘贴或包裹补强材料。
- 对补强材料进行固化和固定，确保其与结构牢固连接。
- 进行补强后的结构测试和评估，确保其满足设计要求。
四、效果评估经过钢筋补强方案的实施，可以达到以下效果：1. 增加结构的承载能力和稳定性，提高结构的安全性。
2. 延长结构的使用寿命，减少维修和更换的频率和成本。
3. 提高结构的抗震性能，降低地震灾害风险。
4. 减少对原有结构的影响和破坏，保护建筑的历史和文化价值。
五、案例分析以下是一个实际案例的钢筋补强方案：1. 背景：某座老旧公寓楼的柱子出现了钢筋腐蚀和损坏的问题，需要进行补强。
钢筋补强方案

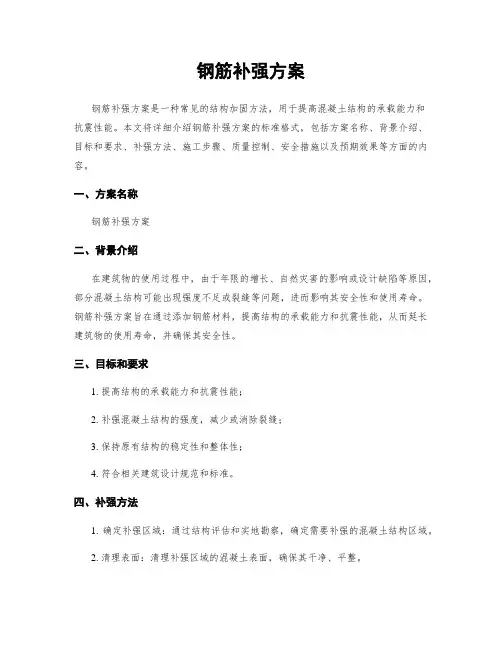

钢筋补强方案钢筋补强方案是一种常见的结构加固方法，用于提高混凝土结构的承载能力和抗震性能。
本文将详细介绍钢筋补强方案的标准格式，包括方案名称、背景介绍、目标和要求、补强方法、施工步骤、质量控制、安全措施以及预期效果等方面的内容。
一、方案名称钢筋补强方案二、背景介绍在建筑物的使用过程中，由于年限的增长、自然灾害的影响或设计缺陷等原因，部分混凝土结构可能出现强度不足或裂缝等问题，进而影响其安全性和使用寿命。
钢筋补强方案旨在通过添加钢筋材料，提高结构的承载能力和抗震性能，从而延长建筑物的使用寿命，并确保其安全性。
三、目标和要求1. 提高结构的承载能力和抗震性能；2. 补强混凝土结构的强度，减少或消除裂缝；3. 保持原有结构的稳定性和整体性；4. 符合相关建筑设计规范和标准。
四、补强方法1. 确定补强区域：通过结构评估和实地勘察，确定需要补强的混凝土结构区域。
2. 清理表面：清理补强区域的混凝土表面，确保其干净、平整。
3. 钻孔：根据设计要求，在补强区域钻孔，为钢筋的安装提供空间。
4. 安装钢筋：根据设计方案，将钢筋材料安装在钻孔中，并与原有结构紧密连接。
5. 浇筑混凝土：在钢筋安装完毕后，进行混凝土的浇筑，确保钢筋与混凝土之间的粘结性能。
6. 养护：对补强区域进行适当的养护，保证混凝土的强度和稳定性。
五、施工步骤1. 施工准备：组织施工人员和设备，准备所需材料和工具。
2. 安全措施：制定施工安全计划，确保施工过程中的安全性。
3. 清理表面：使用清洁工具清理补强区域的混凝土表面，确保其干净、平整。
4. 钻孔：根据设计要求，在补强区域进行钻孔，确保钢筋的安装空间。
5. 安装钢筋：根据设计方案，将钢筋材料安装在钻孔中，并与原有结构紧密连接。
6. 浇筑混凝土：在钢筋安装完毕后，进行混凝土的浇筑，确保钢筋与混凝土之间的粘结性能。
7. 养护：对补强区域进行适当的养护，保证混凝土的强度和稳定性。
8. 检验和验收：对补强施工的质量进行检验和验收，确保符合设计要求和相关标准。
钢筋原位取样补强方案
钢筋原位取样补强方案一、工程概况。
咱们这个工程啊，在钢筋检测的时候，需要进行原位取样，这就好比从一个好好的“身体”（建筑结构）上取走了一部分“骨头”（钢筋），那肯定得想办法把这个“缺口”补上，让咱们的工程结构还是稳稳当当的，所以就有了这个补强方案。
二、取样位置及情况分析。
1. 确定取样位置。
咱们得先搞清楚都在哪些地方取了钢筋样。
一般是根据检测要求，在那些关键的结构部位，像柱子、梁这些地方取的。
比如说，在某层楼的几根主要柱子上取了样，这些柱子可是承担着上面好多层重量的，就像大力士的腿一样重要。
2. 分析影响。
取走了钢筋，就相当于削弱了这个部位的力量。
就像一个桌子少了几条桌腿里的钢筋，那它就没那么结实了。
所以我们要评估这个取样对结构安全的影响到底有多大。
经过计算（这个计算就像医生给病人看病时的诊断一样，得精确着呢），发现如果不补强，在承受一定重量或者受到外力的时候，这个地方就可能出现裂缝或者变形，这可不行，必须得把它补得结结实实的。
三、补强材料的选择。
1. 钢筋材料。
那补钢筋当然得选好钢筋啦。
咱们选的钢筋得和原来的钢筋性能差不多，就像找替补队员得找水平相当的一样。
要考虑钢筋的强度等级、直径这些参数。
比如说原来的钢筋是HRB400，直径是20mm，那我们补的钢筋也得是这个规格的，这样才能保证它们能很好地协同工作，就像一个团队里的成员能力匹配才能干好活。
2. 粘结材料。
除了钢筋，还得有东西把新钢筋和原来的结构粘在一起，这时候就用到粘结材料了。
我们选用一种高强度的结构胶，这种胶就像胶水界的“大力士”，能把新钢筋紧紧地粘在混凝土上，让它们成为一个整体。
这种胶不仅粘结力强，而且还得耐老化、耐腐蚀，就像一个忠诚的卫士，长期守护着钢筋和混凝土的连接。
四、补强施工步骤。
# （一）施工准备。
1. 人员准备。
找几个技术熟练的工人来干这个活，就像找几个经验丰富的厨师做菜一样。
这些工人得对钢筋施工很在行，知道怎么处理钢筋，怎么保证施工质量。
钢筋接头原位取样补强方案
工程名称钢筋接头原位取样补强方案编制人：审核人：审批人：编制日期：钢筋工程施工方案目录第一章、编制依据 (1)第二章、工程概况 (1)第三章、钢筋接头工艺标准与取样标准 (1)第四章、现场取样补强 (6)第一章、编制依据一、编制依据本工程钢筋制作安装施工专项钢筋接头有直螺纹套筒、电渣压力焊和局部搭接焊，该项原位取样后，进行补强处理的方法特编制专项补强方案。
1、由XXXX规划设计院有限公司提供地下室、XX楼、XX楼设计图纸；2、《混凝土结构工程施工质量验收规范》GB502204-2015；3、《混凝土结构工程施工规范》GB50666-2011；4、《钢筋焊接及验收规程》JGJ18-2012；5、《钢筋机械连接技术规程》JGJ107-20166、《建筑工程施工质量验收统一标准》GB50300-2013第二章、工程概况二、工程概况1、工程简介工程名称：XXXXX楼建设单位：XXXX有限公司设计单位：XXXX勘察设计有限公司监理单位：XXXX工程建设监理公司施工单位：XXXX工程局有限公司2、建筑概况X X X为三幢地上X 层建筑；设计标高±0.000相当于绝对标高X X m；建物为住宅X X X 结构，采用X X X 桩桩及X X X 基础。
第三章、钢筋接头工艺标准与取样标准三、钢筋接头工艺标准与取样标准现浇结构钢筋混凝土构件中，钢筋接头方式如下表：钢筋直径（mm）部位接头地下室底板剪力墙、柱梁14 / /16 / 电渣压力焊/18 / 电渣压力焊/20 / 电渣压力焊/22 / 直螺纹套筒直螺纹套筒25 / 直螺纹套筒直螺纹套筒1、钢筋电弧焊接头（1）工艺流程：检查设备、电源钢筋接头制备选择焊条试焊、作试件安装焊接钢筋施焊质量检查（2）操作工艺①检查设备、电源确保随时处于正常状态，严禁超负荷工作。
②钢筋接头制备钢筋安装之前，焊接部位钢筋接头焊接端应预弯，并应使两钢筋的轴线在同一直线上。
③选择焊条钢筋电弧焊焊条型号钢筋级别电弧焊接头型式帮条焊、搭接焊HRB335 E4303HRB400 E5003④试焊、作试件、确定焊接参数在正式进行钢筋电弧之前，必须按照选择的焊接参数进行试焊并作试件送试，以便确定合理的焊接参数。
建设工程钢筋取样补强措施
钢筋套筒现场原位取样补强措施
1.现场直螺纹套筒钢筋连接后，接头取样采用原位取样形式并采用
气焊按照试验取样要求进行切割。
2.接头取样后对原位钢筋进行补强处理。
采用同直径、同级别钢筋
帮条焊进行补强处理，进行焊接时按照单面焊10d进行焊接。
具体做法详见下图：
钢筋帮条焊示例图
或采用绑扎搭接处理。
3．所用焊条必须按照E43用于HPB300钢筋、Q235B焊接；E50用于HRB335及HRB400钢筋、Q345B焊接。
焊条应具有出厂合格证及出
厂检测报告等质量证明文件。
4. 质量要求：帮条焊焊缝表面平整，不得有凹陷或焊瘤；焊接接头不得有肉眼可见的裂缝，咬边深度、气孔、夹渣等缺陷允许值及接头尺寸的偏差应符合JGJ18-2003《钢筋焊接机验收规程》的有关规定。
原截取后的钢筋补强结束后，应对补强质量情况进行检查验收，报监理单位验收合格后将进行下一道工序施工。
亦可用搭接方式进行处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国建筑工程总公司
CHINA STATE CONSTRUCTION ENGRC.CORP.
平潭利嘉国际物流园
钢筋接头原位取样补强方案
中建海峡建设发展有限公司
2016年11月
一．概况：
平潭利嘉国际物流园钢筋规格主要有Ⅰ级钢（HPB300E）：6、8、10，Ⅲ级钢(HRB400E)：8～18，Ⅳ级钢(HRB500E)：18～32。
根据结构设计总说明，钢筋连接形式为d》22mm的钢筋采用直螺纹套筒连接，其余d<22mm的接头可采用电渣压力焊或搭接连接。
按照上述要求，现场各部位主筋拟采取如下连接接头：
部位主筋规格接头型式备注
柱、墙、承台d≥22 直螺纹套筒连接
d<22 搭接连接或电渣压力焊
底板和上部结
构板
≤16 搭接连接或搭接焊
梁
d≥22 直螺纹套筒连接
20以下搭接连接
二．取样规则：
1）电渣压力焊以同一台班，同一焊工完成的300个同牌号、同直径的钢筋焊接接头作为一批，当同一台班内焊接的接头数量较少时，可在一周内累计，若累计仍不足300个接头，则亦按一批。
2）钢筋机械连接以同一施工条件下采取同一批材料的同等级、同型式、同规格不超过500个接头一批，当现场检验连续10个验收批抽样合格率为100％，验收批的数量可为1000个接头（现场安装同一楼层不足500个或1000个接头时仍按一批）。
3）每批取样为一组，每组3个接头，每个接头500mm长。
从外观检查合格的成品接头或制品中按批随机抽取试件分别作拉伸、弯曲或抗剪等检验。
三．取样部位：
接头取样方法采用原位取样形式，取样部位按接头的批次与监理工程师进行随机确定，其数量按取样规则。
四．补强措施：
接头试件采用钢锯进行截取，原位取样后，应对原位钢筋进行补强处理，本工程拟采取同直径钢筋帮条焊进行补强，具体做法见下图：
10d单面帮条焊（或5d双面焊）
同直径钢筋
（或5d双面焊）
10d单面帮条焊
(5d)(5d)
原位钢筋
钢筋原位取样补强大样
电弧帮条焊时，第一层焊缝应从中间引弧，向两端施焊；焊接时，引弧应在帮条或形成的焊缝的部位进行，不得烧伤主筋，焊接地线与钢筋应接触紧密，焊接过程中应及时清渣，焊缝表面应光滑，焊缝余高应平缓过渡，引坑应填满。
帮条焊时优先采用双面焊，当不能采用双面焊时，方可采用单面焊。
帮条焊时两主筋端面的间隙应为2～5㎜，帮条与主筋之间应用四点定位焊固定，定位焊缝与帮条端部的距离宜大于或等于20㎜；在端头收弧前应填满弧坑，并应使主焊缝与定位焊缝的始端和终端熔合。
五．质量要求：
帮条焊焊缝表面应平整，不得有凹陷或焊瘤；焊接接头不得有肉眼可见的裂纹，咬边深度、气孔、夹渣等缺陷允许值及接头尺寸的偏差应符合JGJ18-2012《钢筋焊接及验收规程》的有关规定。
原截取后的钢筋补强结束后，应对补强质量情况进行检查验收，在自检合格后，会同监理工程师一起验收，合格后方可进入下一道工序施工。
六．隐蔽验收：
钢筋隐蔽工程应按检验批进行验收，验收记录除注明钢筋品种、数量、规格原材料进场取样检测报告及钢筋接头型式、数量等外，还应注明钢筋接头原位取样位置及补强措施、质量情况。
平潭利嘉国际物流园项目部
2016年11月。
