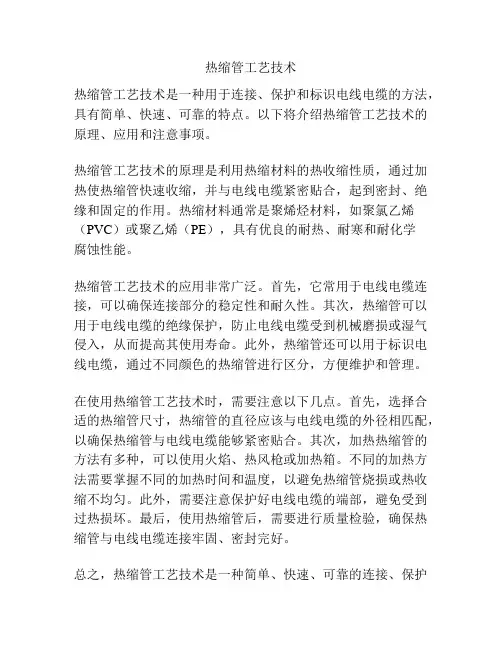

热缩管工艺技术
热缩管工艺技术
热缩管工艺技术是一种用于连接、保护和标识电线电缆的方法，具有简单、快速、可靠的特点。
以下将介绍热缩管工艺技术的原理、应用和注意事项。
热缩管工艺技术的原理是利用热缩材料的热收缩性质，通过加热使热缩管快速收缩，并与电线电缆紧密贴合，起到密封、绝缘和固定的作用。
热缩材料通常是聚烯烃材料，如聚氯乙烯（PVC）或聚乙烯（PE），具有优良的耐热、耐寒和耐化学
腐蚀性能。
热缩管工艺技术的应用非常广泛。
首先，它常用于电线电缆连接，可以确保连接部分的稳定性和耐久性。
其次，热缩管可以用于电线电缆的绝缘保护，防止电线电缆受到机械磨损或湿气侵入，从而提高其使用寿命。
此外，热缩管还可以用于标识电线电缆，通过不同颜色的热缩管进行区分，方便维护和管理。
在使用热缩管工艺技术时，需要注意以下几点。
首先，选择合适的热缩管尺寸，热缩管的直径应该与电线电缆的外径相匹配，以确保热缩管与电线电缆能够紧密贴合。
其次，加热热缩管的方法有多种，可以使用火焰、热风枪或加热箱。
不同的加热方法需要掌握不同的加热时间和温度，以避免热缩管烧损或热收缩不均匀。
此外，需要注意保护好电线电缆的端部，避免受到过热损坏。
最后，使用热缩管后，需要进行质量检验，确保热缩管与电线电缆连接牢固、密封完好。
总之，热缩管工艺技术是一种简单、快速、可靠的连接、保护
和标识电线电缆的方法。
它的应用广泛，同时需要注意选择适当的热缩管尺寸、掌握正确的加热方法和温度，并进行质量检验，以确保连接部分的稳定性和耐久性。
希望以上介绍能对您理解热缩管工艺技术有所帮助。
裁剪热缩管生产工艺
裁剪热缩管生产工艺裁剪热缩管是一种常见的电子工程应用产品，广泛用于电线绝缘、连接、保护以及电子元器件的封装。
裁剪热缩管的生产工艺主要包括材料选择、切割、热收缩和质量检验等环节。
首先，裁剪热缩管的生产工艺开始于材料选择。
热缩管的材料通常是由聚烯烃材料制成，如聚烯烃、聚丙烯等。
这些材料具有优良的绝缘性能、耐化学腐蚀性能和热稳定性。
对于不同的应用场景，可以选择不同颜色和直径的热缩管。
接下来是切割环节。
裁剪热缩管通常需要根据不同的长度需求进行切割。
切割方式有手工切割和机械切割两种方式。
手工切割因为操作简单而广泛应用，但容易产生边缘不平整、长度不一致等问题。
机械切割采用自动化设备，能够有效解决手工切割的问题，提高生产效率。
然后是热收缩环节。
切割好的热缩管需要进行热处理，使其能够收缩到所需的直径。
热收缩可以通过热风枪或者专用的热收缩设备完成。
工作人员将裁剪好的热缩管放置在适当的位置，使用热风枪或热收缩设备进行加热，使其快速收缩到所需的直径。
热收缩时需要掌握适当的温度和时间，以免出现收缩不均匀或收缩过度的情况。
最后是质量检验环节。
经过热收缩后的热缩管需要经过质量检验，确保产品符合质量要求。
主要包括外观检查、尺寸检验、绝缘性能测试等。
外观检查主要检查热缩管的表面是否有异常、气泡、开裂等缺陷。
尺寸检验主要包括热缩管的直径和长度是否符合要求。
绝缘性能测试用于检测热缩管的耐电压和绝缘电阻等性能。
综上所述，裁剪热缩管的生产工艺主要包括材料选择、切割、热收缩和质量检验等环节。
通过选择合适的材料、合理的切割和热收缩工艺，以及严格的质量检验，可以生产出符合要求的热缩管产品，满足电子工程应用的需求。

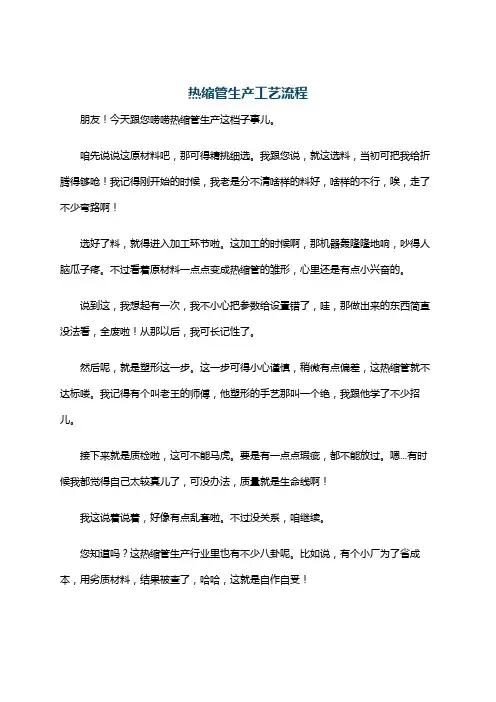

热缩管生产工艺流程
热缩管生产工艺流程
朋友！今天跟您唠唠热缩管生产这档子事儿。
咱先说说这原材料吧，那可得精挑细选。
我跟您说，就这选料，当初可把我给折腾得够呛！我记得刚开始的时候，我老是分不清啥样的料好，啥样的不行，唉，走了不少弯路啊！
选好了料，就得进入加工环节啦。
这加工的时候啊，那机器轰隆隆地响，吵得人脑瓜子疼。
不过看着原材料一点点变成热缩管的雏形，心里还是有点小兴奋的。
说到这，我想起有一次，我不小心把参数给设置错了，哇，那做出来的东西简直没法看，全废啦！从那以后，我可长记性了。
然后呢，就是塑形这一步。
这一步可得小心谨慎，稍微有点偏差，这热缩管就不达标喽。
我记得有个叫老王的师傅，他塑形的手艺那叫一个绝，我跟他学了不少招儿。
接下来就是质检啦，这可不能马虎。
要是有一点点瑕疵，都不能放过。
嗯...有时候我都觉得自己太较真儿了，可没办法，质量就是生命线啊！
我这说着说着，好像有点乱套啦。
不过没关系，咱继续。
您知道吗？这热缩管生产行业里也有不少八卦呢。
比如说，有个小厂为了省成本，用劣质材料，结果被查了，哈哈，这就是自作自受！
对了，现在这技术发展得可快啦，新的工艺不断涌现。
我有时候都觉得自己跟不上时代的步伐喽，不过咱也得努力学习不是？
如果您在操作过程中遇到问题，别着急，慢慢来，谁还没个犯错的时候呢？
好啦，我能跟您说的也就这么多，剩下的就靠您自己去摸索啦！。
07-06主回路(一次回路)工艺守则(8.26改)
北京欧伏电气设备有限公司主回路（一次回路）配线工艺守则Q/ON-OFF3-07-06 1．名词定义：主回路系连接完成主要功能的电路，其中包括连接各种电源开关、接触器、过流保护器的载流导体及测量电流互感器的一次回路。
其构成主要为母线和绝缘导体。
2．主回路母线及绝缘导线的选择2.1母线：可用铜、铝材质。
母线应矫正平直，不应有裂纹、折皱、划痕、锤痕及夹杂物。
母线材料应有出厂合格证。
2.2绝缘导线芯线及绝缘要求2.2.1绝缘导线的额定电压，不应低于电路的额定绝缘电压。
且应是有合格证书并没有损伤的新线。
2.2.2无其他说明时，主电路和内部绝缘导线一律为铜芯。
2.2.3要求区分相别或极性时，导线颜色应符合附表4规定。
不须注明特征的回路，可采用黑色。
2.2.4引至门、活动盖板等可动部位的导线，四侧有护板固定封闭式成套设备的内部配线均采用多股铜线。
2.2.5满足设计或用户的特殊要求（如耐高温、防腐等）2.3母线和绝缘导线的截面按发热条件（+40℃）选择时的允许载流量见表5-1与表5-2。
主电路母线及导线截面一般由设计给定。
当施工图纸内没有明确时，应按以下原则来选择截面大小。
2.3.1母线与导线的允许载流量应同电源侧开关脱扣额定电流相配合。
如某电路DZ20Y-200A自动空开断路器，脱扣额定电流100A，则后面的配线应采用15×3铜母线或25平方毫米的绝缘导线。
2.3.2如因下级开关或其它电器的接线端子上无法连接按2.3.1项所选定的截面，则可将该截面减小至下级开关端子所能连接的最大截面导线。
当开关后出线在两路以上时，可加分线端子或分线母线排。
此时出线截面积应按电源侧开关脱扣额定电流选择。
在该电流值超过40A时，出线截面不应小于6平方毫米。
2.3.3铜芯导线截面不得小于1.5平方毫米，插座箱内配线截面不得小于2.5平方毫米。
2.3.4中性线和保护线（PE线）截面见表9。
3．主电路布线路径规划条件3.1各元器件已就位、固定，经检查符合设计和规程要求，且无遗漏。
热缩套管加工工艺
热缩套管加工工艺热缩套管加工工艺（培训资料）一、热缩套管的选用1、当用户提出要求时，应在母排上套热缩套管。
2、套管内外光洁、平滑，无破损、无龟裂。
3、电压等级应与产品相匹配。
（1kV、10kV、35kV）4、规格应与母排相匹配一般情况下，套管的内径与母排的宽度相同。
但在1kV产品中，当母排折弯角度≤1200时，或母排成Z字形时，套管的内径应比母排的宽度大5-10mm。
5、套管的颜色应按母排的相序选配。
A、B、C三相和中性线（即零线）必须分别用黄、绿、红、淡蓝色来表示相序，不允许在母排上都套红色或黑色套管后再贴色标来表示相序。
(注意：不能用蓝色来代替淡蓝色。
蓝色代表的是直流负极。
)6、A、B、C三相的引下母线应按上、中、下排列或左、中、右排列或远、中、近排列，以满足标准要求。
7、用来固定母排的螺栓，应注意选择合适的长度，以保证螺栓紧固后螺栓露出螺母2～5扣。
8、在母排连接过程中，当母线平置时连接螺栓应由下往上穿。
其余情况下，螺母应置于维护侧。
二、热缩套管的剪裁1.热缩套管的剪裁长度应根据母排长度确定。
（见图1及公式1）图 1L—母排长度L1—热缩套管收缩后长度L2—搭接母排宽度公式1 L1=L-2×（L2+10）（长度单位：mm）2.当母排较长，单根的热缩套管无法套用时，可用2根热缩套管搭接。
（1k V产品可以使用连续套管，所以一般不允许用2根热缩套管搭接）搭接尺寸10kV应符合图2；35kV应符合图3的要求。
图2图33.同一批次的产品中，同一位置的搭接方式必须要统一。
4.母排中段有支柱绝缘子固定，或有与其它母排搭接的则需在护套中间割出安装孔或搭接面。
安装孔尺寸见图4；搭接尺寸见图5及公式2。
图 4公式2 L1=L+2×10 {长度单位：mm}三、热缩套管烘制前的准备工作1、需套热缩管的母排在烘制前应进行清洁处理，去掉母排上的杂物。
表面不得有毛剌、铁屑，锉平母排制作过程中产生的尖角，防止损伤套管。
热缩管的选型及加工(中文)NEW
瑞侃热缩管的选型和典型加工工艺一、热缩管的概括热缩管即当被加热到变形温度,就会恢复到原来的尺寸,形状和壁厚的聚合物和塑料的铰链处理的材料§铰链的材料在过热时是不会熔化和流动；§改进产品稳定性(耐温性能,抗溶剂性能,和货架期§较少长度变化§更大的扩张率二、热缩管的主要应用1、接触件和线缆之间的密封、绝缘和应力消除；2、线缆中的电子元气件的密封、绝缘保护；3、电缆和接插件之间密封、应力消除；4、电缆线束的机械耐摩、耐油、密封、防盐雾保护；5、电缆的标记的机械、防水、密封保护；三、热缩管的分类1、薄壁热缩管a、单层热缩管聚烯烃(柔软和半硬)氟聚合物(柔软和半硬)弹性物(柔软和弹性)低卤素或无卤聚合物b、双层热缩管内封/可熔化内壁密封/涂胶内壁(柔软和半硬)2、中壁厚热缩管3、厚壁管4、波纹管(hcte)5、热缩端帽四、热缩管的件号例如：尺寸包装形式产品类型颜色颜色编码0 黑色 1 棕色 2 红色2L 粉色 3 桔黄色4 黄色45 黄/绿色 5 绿色6 兰色7 紫色8 灰色9 白色-X （CL）透明包装形式SP - 热缩管成连续卷轴状包装4FT - 热缩管截成4英尺一根FSP - 热缩管成连续压扁卷轴状包装STK - 4英尺一根成包装尺寸- 一般为热缩管缩前内径五、常用热缩管的应用选型1、用于接触件和线缆之间的密封、绝缘和应力消除；Versafit、MIL-LT、RNF-100、RNF-3000、ES1000VersafitA温度范围开始收缩温度70 ℃完全收缩温度90 ℃连续工作温度-55 ℃至125 ℃B标准类型瑞侃UL CSAVersafit RT-1136 Issue 8 E35586 VW-1 LR-31929 OFTMIL-LTA温度范围收缩温度90℃工作温度-55℃至135℃B标准类型瑞侃标准军标MIL-LT RT-1171 MIL-l-23053.Cl. 1 and 3MIL-R-46846. Type V C规格RNF-100、2:1收缩A温度范围开始收缩温度95℃完全收缩温度 121℃工作温度-55℃至135℃B标准类型瑞侃标准军标ULRNF-100(1型) RT-350 Type 1 M23053/5 Cl.1 E35586,600V,125℃RNF-100(2型) RT-350 Type 2 M23053/5 Cl.2RNF-3000热缩比3:1A温度范围:开始收缩温度：80℃工作温度:-55℃–135℃完全收缩温度:120℃B标准系列UL CSA Militrary industry Raychem RNF-3000 E35586 LR31921 Ddf.Stam.59-97 Type 2B VDE 0341 Pt 9005 RW-2053 600V 600V VG 95343 Pt 5 Type A Type A and B125℃125℃VG 95343 Pt 5 Type BC尺寸选择尺寸热缩前内径(最小) 热缩后内径(最大) 热缩后壁厚1.5/0.5 1.5 (.060) 0.5 (.019) 0.45±.10 (.018±.003) 3/1 3 (.118) 1 (.039) 0.55±.10 (.022±.003) 6/2 6 (.236) 2 (.079) 0.65±.10 (.026±.003) 9/3 9 (.354) 3 (.118) 0.75±.12 (.030±.004) 12/4 12 (.472) 4 (.157) 0.75±.12 (.030±.004) 18/6 18 (.709) 6 (.236) 0.85±.12 (.033±.004) 24/8 24 (.944) 8 (.315) 1.00±.18 (.039±.007) 39/13 39 (1.534) 13 (.512) 1.15±.20 (.045±.008)ES1000A温度范围：开始收缩温度110℃完全收缩温度135℃工作温度-40℃~130℃B标准类型UL标准瑞侃标准ES-1000 E85381 RW-3014600V,125℃C尺寸选择（毫米/英寸）内径（包含芯线）收缩后壁厚（最小）件号收缩前D（最小）收缩后D（最大）总壁厚护套壁厚胶壁厚ES1000-NO.1 5.27 (.225) 1.27 (.050) 1.20 0.64 0.56 ES1000-NO.2 7.44 (.293) 1.65 (.065) 1.52 0.76 1.02 ES1000-NO.4 17.78 (.700) 4.45 (.175) 2.41 1.04 1.372、用于线缆中的电子元气件的密封、绝缘保护；TAT-125、ES1000、ES2000、ATUMTA T-125 热缩比2:1是一种内壁为热融胶的薄壁柔软的热缩管A温度范围开始收缩温度95℃完全收缩温度121℃工作温度-55℃至110℃B标准类型瑞侃标准军标ULTA T-125(1型) TAT-125 SCD M23053/4 Cl.2 E85381TA T-125(2型) TA T-125 SCDC尺寸选择尺寸内径总壁厚溶胶壁厚收缩D前（最小）收缩后d（直径）W（收缩后）W1（收缩后）英寸毫米英寸毫米英寸毫米英寸毫米1/8 .125 3.2 .062 1.6 . 027 .69 .009 .233/16 .187 4.8 .093 2.4 .028 .71 .010 .251/4 .250 6.4 .125 3.2 .029 . 74 .005 .133/8 .375 9.5 .187 4.8 . 029 .74 .005 .131/2 .500 12.7 .250 6.4 . 030 .76 .006 .153/4 .750 19.1 .375 9.5 . 035 .89 .006 .151 1.000 25.4 .500 12.7 .042 1.07 .008 .2011/2 1.500 38.1 .750 19.1 .047 1.19 .011 .28ES2000热缩比4:1A温度范围：开始收缩温度110℃完全收缩温度135℃工作温度-40℃~130℃B标准类型UL标准瑞侃标准ES-2000 E85381 RW-3015C尺寸选择:内径（包含芯线）毫米（英寸）收缩后壁厚（最小）毫米（英寸）分类号收缩前D（最小）收缩后D（最大）总壁厚护套壁厚溶胶壁厚ES2000-NO.1 5.27 (.225) 1.27 (.050) 1.20 0.64 0.56 ES2000-NO.2 7.44 (.293) 1.65 (.065) 1.52 0.76 0.76 ES2000-NO.3 10.85 (.427) 2.41 (.095) 1.91 0.89 1.02 ES2000-NO. 17.78 (.700) 4.45 (.175) 2.41 1.04 1.373、用于电缆和接插件之间密封、应力消除ATUM、ES2000、RP-4800、RP-4800热缩比4:1A温度范围开始收缩温度95℃完全收缩温度121℃工作温度-55℃至135℃B标准类型瑞侃标准军标RP-4800 RT-1122 M23053/5 Class 1C尺寸选择尺寸内径壁厚收缩前直径（最小）收缩后直径（最大）W（收缩后）英寸毫米英寸毫米英寸毫米No.1 1.000 25.40 0.275 6.99 .045±.007 1.14±.18 No.2 2.000 50.80 0.550 13.97 .045±.007 1.14±.18 No.3 3.000 76.20 0.810 20.57 .045±.007 1.14±.18No.4 4.000 101.60 1.050 26.67 .045±.007 1.14±.18 No.5 1.000 25.40 0.462 11.74 .045±.007 1.14±.18 No.6 2.375 60.33 0.680 17.27 .045±.007 1.14±.18 No.7 3.000 76.20 0.840 21.34 .045±.007 1.14±.18 No.8 3.750 95.25 0.930 23.62 .045±.007 1.14±.18 No.9 4.500 114.30 1.450 36.83 .045±.007 1.14±.18 No.10 1.500 38.10 0.375 9.53 .045±.007 1.14±.18 No.11 0.750 19.05 0.180 4.57 .045±.007 1.14±.184、用于整根电缆线束外的机械耐摩、耐油、密封、防盐雾保护；极低温——NT-FR、DR-25（耐油液腐蚀）NT-FR 热缩比1.75:1A温度范围开始收缩温度90℃完全收缩温度135℃工作温度-70℃至121℃B标准类型瑞侃标准军标ULNT RT-510 M23053/1 224M-R--46846C尺寸选择尺寸内径壁厚收缩前D（最小）收缩后d（直径）W（收缩后）英寸毫米英寸毫米英寸毫米1/8 .063 3.2 .031 1.6 .026±.008 .66±.203/16 .093 4.8 .046 2.6 .033±.010 .84±.251/4 .125 6.4 .062 3.6 .035±.010 .88±.253/8 .187 9.5 .093 5.5 .040±.010 1.02±.251/2 .250 12.7 .125 7.3 .048±.015 1.21±.385/8 .375 15.9 .187 9.1 .052±.015 1.32±.383/4 .500 19.1 .250 10.9 .057±.015 1.44±.387/8 .875 22.2 .500 12.7 .065±.015 1.65±.381 1.000 25.4 .570 14.5 .070±.020 1.77±.501-1/4 1.250 31.8 .714 18.1 .087±.020 2.20±.501-1/2 1.500 38.1 .857 21.8 .095±.020 2.41±.501-3/4 1.750 44.5 1.000 25.4 .107±.020 2.71±.502 2.000 50.8 1.140 29.0 .110±.020 2.79±.503 3.000 76.2 1.710 43.5 .125±.020 3.18±.504 4.000 101.6 2.280 58.9 .280±.020 3.55±.50DR-25热缩比2:1是一种用特殊配方橡胶材料制成的热缩管以适应需要长期耐热和耐化学液体的地方A温度范围完全收缩温度175℃工作温度-75℃至135℃B标准类型瑞侃标准军标DR-25 RT-1116 M23053/16C尺寸选择尺寸内径壁厚收缩前D（最小）收缩后d（直径）W（收缩后）英寸毫米英寸毫米英寸毫米1/8 .125 3.2 .062 1.6 .03 .76 3/16 .187 4.8 .093 2.4 .03 .84 1/4 .250 6.4 .125 3.2 .03 .89 3/8 .375 9.5 .187 4.8 .04 1.02 1/2 .500 12.7 .250 6.4 .05 1.22 3/4 .750 19.0 .375 9.5 .06 1.45 1 1.000 25.4 .500 12.7 .07 1.78 1-1/2 1.500 38.0 .750 19.0 .09 2.412 2.000 51.0 1.000 25.4 .11 2.793 3.000 76.2 1.500 38.0 .12 3.18极高温——Viton、Viton 热缩管2:1A温度范围开始收缩温度100℃完全收缩温度175℃工作温度-40℃至200℃B标准类型瑞侃标准军标Viton RT-1146 M23053/13C尺寸选择尺寸内径壁厚收缩前D 收缩后d W（收缩后）英寸毫米英寸毫米英寸毫米1/8 .125 3.2 .062 1.6 .030 .76 3/16 .188 4.8 .093 2.4 .035 .89 1/4 .250 6.4 .125 3.2 .035 .89 3/8 .375 9.5 .187 4.8 .035 .89 1/2 .500 12.7 .250 6.4 .035 .89 5/8 .625 15.9 .312 7.9 .042 1.07 3/4 .750 19.0 .375 9.5 .042 1.07 7/8 .875 22.2 .437 11.1 .049 1.25 1 1.000 25.4 .500 12.7 .049 1.25 1-1/4 1.250 31.8 .625 15.9 .055 1.40 1-1/2 1.500 38.0 .750 19.0 .055 1.40 2 2.000 51.0 1.000 25.4 .065 1.65常温——MIL-LT、NT-FR、Versafit尺寸选择详见前表5、电缆的标记的机械、防水、密封保护；高透明热缩管——RT-375RT-375是一种高阻燃，薄壁柔软度很好的透明热缩管A温度范围开始收缩温度125℃完全收缩温度150℃工作温度-55℃至150℃B标准类型瑞侃标准军标RT-375 RW-3017 M23052/18C尺寸选择尺寸内径壁厚收缩D（最小）收缩后d（直径）W（收缩后）英寸毫米英寸毫米英寸毫米3/64 .046 1.2 .023 0.6 .010±.002 .25±.05 1/16 .063 1.6 .031 0.8 .010±.002 .25±.05 3/32 .093 2.4 .046 1.2 .010±.002 .25±.05 1/8 .125 3.2 .062 1.6 .010±.002 .25±.05 3/16 .187 4.8 .93 2.4 .010±.002 .25±.05 1/4 .250 6.4 .125 3.2 .012±.003 .30±.08 3/8 .375 9.5 . 187 4.8 .012±.003 .30±.08 1/2 .500 12.7 .250 6.4 .012±.003 .30±.08 3/4 .750 19.1 .375 9.5 .017±.003 .43±.08 1 1.000 25.4 .500 12.7 .019±.003 .48±.12半透明热缩管——RNF-100-X-X-SP高温透明热缩管——KynarA温度范围开始收缩温度110℃完全收缩温度175℃工作温度-55℃至175℃B标准类型瑞侃标准军标ULKynar RT-850 M23053/8 E35586VW-1E46645VW-1 C尺寸选择尺寸内径壁厚收缩D（最小）收缩后d（直径）W（收缩后）英寸毫米英寸毫米英寸毫米3/64 .046 1.2 .023 0.6 .010±.002 .25±.05 1/16 .063 1.6 .031 0.8 .010±.002 .25±.05 3/32 .093 2.4 .046 1.2 .010±.002 .25±.05 1/8 .125 3.2 .062 1.6 .010±.002 .25±.05 3/16 .187 4.8 .093 2.4 .010±.002 .25±.051/4 .250 6.4 .125 3.2 .013±.002 .33±.05 3/8 .375 9.5 .187 4.8 .013±.002 .33±.05 1/2 .500 12.7 .250 6.4 .013±.002 .33±.05 3/4 .750 19.1 .375 9.5 .017±.003 .43±.08 1 1.000 25.4 .500 12.7 .019±.003 .48±.08 1-1/2 1.500 38.1 .750 19.1 .020±.003 .51±.082 2.000 50.8 1.000 25.4 .020±.007 .51±.083 3.000 76.2 1.500 38.1 .025±.008 .64±.084 4.000 101.6 2.000 50.8 .030±.009 .76±.086、用于电缆端子的密封保护TC-Caps、PD-Caps、ES CapsTC-CapsTC端帽规格(英寸/毫米)颜色:TC4001 白色TC4003 红色TC4005 灰色TC 端帽尺寸(英寸)颜色:材料:半硬, 聚烯烃 M-70PD 端帽半硬聚烯烃热缩端帽表1: 尺寸(英寸)颜色:黑色材料:半硬, 聚烯烃M-707、用于电缆线束需经常弯曲的部位的保护HCTE波纹管是一种高性能，经辐照交链乙烯共聚四氟乙烯的螺旋管A温度范围：工作温度：-55℃~200℃旋绕温度：300℃B标准类型瑞侃标准波纹管（HCTE）RT-1162C尺寸选择尺寸(mm/in)尺寸内径外径壁厚匝数／英寸磅／100毫米曲率半径（英寸）（最小）（最大）（最大）（磅／100英尺）（最小）0187 4.60 (.181) 8.13(.320) .46(.018) 8 1.8（1.2）12.70（.50）0281 6.93 (.273) 10.52(.414) .46(.018) 8 2.2（1.5）19.05（.75）0312 7.77 (.306) 11.43(.450) .46(.018) 8 2.7（1.8）19.05（.75）0375 9.25 (.364) 12.96(.510) .46(.018) 8 3.0（2.0）22.35（.88）0437 10.85 (.427) 14.50(.571) .46(.018) 8 3.7（2.5）22.35（.88）0500 12.32 (.485) 16.51(.650) .58(.023) 7 5.2（3.5）31.75（1.25）0625 15.44 (.608) 19.56(.770) .58(.023) 7 6.4（4.3）38.10（1.50）0750 19.05 (.730) 23.62(.930) .58(.023) 6 7.4（5.0）44.45（1.75）0875 22.23 (.860) 27.25(1.073) .58(.023) 5 9.6（6.5）50.8（2.00）1000 25.40 (.975) 31.14(1.226) .58(.023) 5 11.2（7.6）60.19（2.37）1250 30.74 (1.210) 35.30(1.539 .58(.023) 4 13.0（8.8）69.85（2.75）1500 36.50 (1.437) 46.53(1.832) .58(.023) 4 16.9（11.4）86.05（3.38）1625 39.67 (1.562) 50.17(1.975) .58(.023) 4 17.7（11.8）92.20（3.63）1750 42.87 (1.688) 51.51(2.028) .58(.023) 4 19.2（12.8）98.55（3.88）2000 49.19 (1.937) 59.23(2.332) .58(.023) 4 21.3（14.2）107.95（4.25）8、用于地下防潮、防腐的电缆密封（或船舶工业）SFR、SRFR、ZHTM、SST、ZHS、XFFR、ZHSZHS用在封闭式要求阻燃、无卤电缆的维修和重保护（另加外护套）如管道、建筑物、飞行器和轮船在燃烧过程中放出的有毒、酸性气体最少符合MIL-C-24640和MIL-C-24643电缆外护套要求防潮、防酶、防腐蚀收缩比为3:1为ABS、DNV、Lloyk`s所认证A温度范围：开始收缩温度70℃工作温度-30℃-105℃完全收缩温度121℃B标准系列瑞侃ZHS RW 2016S-1305 RW 2020S-1030 RW-6017C尺寸选择(mm／in)编号内径壁厚收缩前收缩后完全收缩后8/3 7.62 (.300) 2.54 (.100) 1.52 (.060)10/4 10.16 (.400) 3.81 (.150) 1.52 (.060)19/6 19.05 (.750) 5.59 (.220) 2.03 (.080)28/10 27.94 (1.100) 9.52 (.375) 2.67 (.105)38/13 38.10 (1.500) 12.70 (.500) 3.05 (.120)51/19 50.80 (2.000) 19.05 (.750) 3.05 (.120)76/32 76.20 (3.000) 31.75 (1.250) 3.94 (.155)9、用于医疗级的热缩管MT 1000、MT 2000、MT 3000、MT 5000A温度范围：开始收缩温度155℃完全收缩温度175℃工作温度-55℃~175℃B标准类型材料主要文件号瑞侃标准MT 1000 USP Ⅵ类MAF-444 MT 1000 SCDMT 1000A USP Ⅵ类MAF-798 MT 1000A SCDC尺寸选择内径（毫米/英寸）壁厚(毫米/英寸）尺寸收缩D（最小）收缩后D（最大）收缩后壁厚1/16 1.6 0.8 .25±.05 (.010±.002) 3/32 2.4 1.2 .25±.05 (.010±.002) 1/8 3.2 1.6 .25±.05 (.010±.002) 3/16 4.7 2.4 .25±.05 (.010±.002) 1/4 6.4 3.2 .33±.05 (.013±.002) 3/8 9.5 4.7 .33±.05 (.013±.002) 1/2 12.7 6.4 .33±.05 (.013±.002) 3/4** 19.1 9.5 .43±.08 (.017±.003)1 25.4 12.7 .48±.08 (.019±.003)六、常用热缩管的典型安装和加工工艺1.0概述1.1这个操作规范描述了在手工铺设电缆中电子元气件的密封、绝缘保护；2.0操作要求2.1热缩管对电子元气件起到良好的密封、绝缘和应力消除作用3.0所需部件３.1要被连接的电子元气件3.2适当尺寸的热缩管4.0工具4.1剪刀4.2热风枪——HG3000SLE、CV19834.3镊子5.0注意事项5.1加热工具风枪应预热20分钟左右5.2遵守当地的法律，调整涉及安全的操作6.0安装流程6.1用剪刀将选定的热缩管剪成段状（尺寸由电子元气件尺寸决定，一般两端要超出元气件长度个20—30mm）；6.2 将要连接元气件的导线上套上选定的带胶热缩管；6.3待结合点恢复室温时，将热缩管对称套在元气件上，用风枪对准热缩管，并将风枪的温度档调在7-8档，然后由一端始依次顺向加热热缩管直至其完全收缩。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
北京欧伏电气设备有限公司
线端热缩管加工工艺
Q/ON-OFF3-07-14
1．主题内容和适用范围
本要求规定了北京欧伏电气设备有限公司导线接线头套热缩管的材料、规格和制作要求。
适用于电装部产品配线。
2．引用标准
JB/Z187.4《管理用工艺文件格式》
3．职责范围
本要求由工艺部编制，电装部、质管部执行。
4．工艺要求
4.1材料规格
4.1.1当使用IT形式的冷压接线片时，热缩管的选择按表1。
4.1.2当使用OT形式的冷压接线片时，热缩管的选择按表2。
4.2加工要求
A．套热缩管工序应在导线压接冷压接线片、涮锡工序完成并合格之后，因套热缩管后无法检验冷压接线片的压接效果，应保证压接质量。
B．根据表1规定的导线线径、热缩管径选择相应热缩管，热缩管的颜色应符合相序规定。
同一线径不同颜色的导线套热缩管应套在同一高度。
C．用剪子截断热缩管，断口与上下边成直角，断面不得有毛边。
D．将热缩管套入线端用热吹风热塑。
对同一排导线应保持热缩管成型后高度一致。
4.3质管部按上述要求检验。
编制：审核：批准： 2003.8.26。
