工具式悬挂脚手架施工工法
工具式直角型钢支撑拉杆式悬挑脚手架施工工法(2)

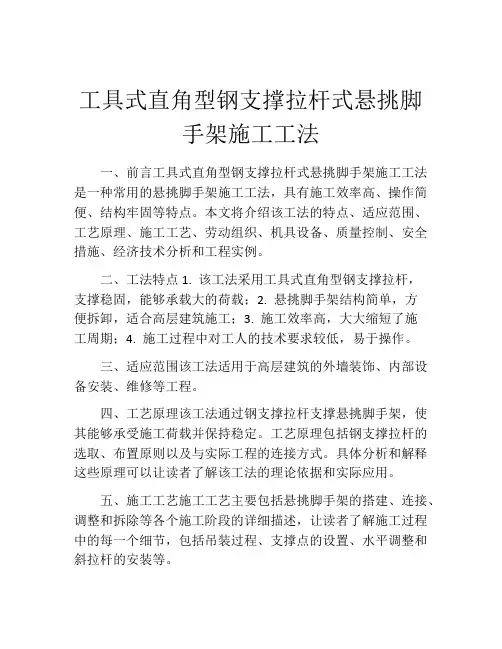

工具式直角型钢支撑拉杆式悬挑脚手架施工工法一、前言工具式直角型钢支撑拉杆式悬挑脚手架施工工法是一种常用的悬挑脚手架施工工法，具有施工效率高、操作简便、结构牢固等特点。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点1. 该工法采用工具式直角型钢支撑拉杆，支撑稳固，能够承载大的荷载；2. 悬挑脚手架结构简单，方便拆卸，适合高层建筑施工；3. 施工效率高，大大缩短了施工周期；4. 施工过程中对工人的技术要求较低，易于操作。
三、适应范围该工法适用于高层建筑的外墙装饰、内部设备安装、维修等工程。
四、工艺原理该工法通过钢支撑拉杆支撑悬挑脚手架，使其能够承受施工荷载并保持稳定。
工艺原理包括钢支撑拉杆的选取、布置原则以及与实际工程的连接方式。
具体分析和解释这些原理可以让读者了解该工法的理论依据和实际应用。
五、施工工艺施工工艺主要包括悬挑脚手架的搭建、连接、调整和拆除等各个施工阶段的详细描述，让读者了解施工过程中的每一个细节，包括吊装过程、支撑点的设置、水平调整和斜拉杆的安装等。
六、劳动组织劳动组织应包括工人的配备、工作内容和工作顺序等方面的安排，以确保施工工法能够顺利进行。
七、机具设备该工法需要的机具设备包括吊装设备、支撑杆、拉杆等，对这些机具设备的特点、性能和使用方法进行详细介绍，以便读者了解如何正确使用这些设备。
八、质量控制质量控制是施工过程中十分重要的一环，包括施工材料的选择、安装质量的控制以及检测和验收过程的规定。
本文将对这些方法和措施进行详细介绍，以确保施工过程中的质量能够达到设计要求。
九、安全措施施工过程中的安全事项十分重要，特别是对施工工法的安全要求。
本文将介绍施工中需要注意的安全事项，并详细说明施工中的危险因素以及相应的安全措施。
十、经济技术分析该工法的施工周期、施工成本和使用寿命等经济技术指标对于工程评估和比较十分重要。
建筑施工工具式脚手架安全技术规范JGJ202-2010
建筑施工工具式脚手架安全技术规范JGJ202-20101 总则1.0.1 为了贯彻执行国家“安全第一，预防为主、综合治理”的安全生产方针，确保施工人员在使用工具式脚手架施工过程中的安全，依据国家现行有关安全生产的法律、法规，制定本规范。
1.0.2 本规范适用于建筑施工中使用的工具式脚手架，包括附着式升降脚手架、高处作业吊篮、外挂防护架的设计、制作、安装、拆除、使用及安全管理。
1.0.3 工具式脚手架的设计、制作、安装、拆除、使用及安全管理除应符合本规范外，尚应符合国家现行有关标准的规定。
2 术语符号2.1 术语2.1.1 工具式脚手架 lmplementation scaffold为操作人员搭设或设立的作业场所或平台，其主要架体构件为工厂制作的专用的钢结构产品，在现场按特定的程序组装后，附着在建筑物上自行或利用机械设备，沿建筑物可整体或部分升降的脚手架。
2.1.2 附着式升降脚手架 attached lift scaffold搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架。
2.1.3 整体式附着升降脚手架 attached lift scaffold as whole有三个以上提升装置的连跨升降的附着式升降脚手架。
2.1.4 单跨式附着升降脚手架 attached lift single-span scaf-fold仅有两个提升装置并独自升降的附着升降脚手架。
2.1.5 附着支承结构 attached supporting structure直接附着在工程结构上，并与竖向主框架相连接，承受并传递脚手架荷载的支承结构。
2.1.6 架体结构 Structure of the scaffold body附着式升降脚手架的组成结构，一般由竖向主框架、水平支承桁架和架体构架等三部分组成。
2.1.7 竖向主框架 vertical main frame附着式升降脚手架架体结构主要组成部分，垂直于建筑物外立面，并与附着支承结构连接。
悬挂式脚手架施工方案
悬挂式脚手架施工方案一、工程概况与特点本工程为高层建筑的外墙装修工程，施工高度达到XX米，施工面积约为XX平方米。
工程特点为高空作业，施工难度大，对施工安全和质量要求极高。
二、脚手架选择与设计根据工程特点，选择悬挂式脚手架作为施工平台。
设计时需考虑以下因素：脚手架的承载能力，必须满足施工荷载要求；脚手架的稳定性，确保施工过程中的安全；脚手架的适用性，适应不同施工阶段的需求；脚手架的材料和结构，优先选择高强度、轻质、耐腐蚀的材料。
三、悬挂装置安装与验收悬挂装置是悬挂式脚手架的关键部分，安装时需遵循以下步骤：根据设计图纸进行现场定位，确保安装位置的准确性；对悬挂装置进行预安装检查，确保其完好无损；严格按照安装说明进行安装，确保安装质量；安装完成后进行验收，确保悬挂装置符合要求。
四、脚手架安装与调试脚手架的安装与调试是确保施工安全的重要环节，需遵循以下步骤：根据设计图纸进行脚手架组装，确保各部件连接牢固；对脚手架进行调试，确保其平稳、牢固；对脚手架进行验收，确保其符合使用要求。
五、安全防护措施与要求为确保施工安全，需采取以下安全防护措施：在脚手架外侧设置安全网，防止物料和人员坠落；在施工区域设置警示标志，提醒人员注意安全；对施工人员进行安全培训，提高其安全意识和自我保护能力。
六、脚手架使用与维护在使用过程中，需对脚手架进行定期维护，确保其安全、稳定，具体措施如下：定期对脚手架进行检查，确保其无损坏、无变形；对脚手架的连接部件进行紧固，确保其连接牢固；对脚手架的悬挂装置进行检查，确保其完好无损；对脚手架上的杂物进行清理，确保其整洁。
七、质量检查与验收标准为确保脚手架的质量和安全，需遵循以下验收标准：脚手架的承载能力必须符合设计要求；脚手架的稳定性和适用性必须满足施工需求；脚手架的材料和结构必须符合相关标准；脚手架的安装质量必须符合设计要求。
八、脚手架拆除与处置施工结束后，需对脚手架进行拆除和处置，遵循以下步骤：制定拆除方案，明确拆除顺序和拆除方法；对拆除人员进行安全培训，提高其安全意识；严格按照拆除方案进行拆除，确保拆除过程的安全；对拆除后的脚手架进行清理和检查，确保其无残留物料和损坏部件；对无法再利用的脚手架进行合理处置，防止对环境造成污染。
工具式脚手架施工方案
工具式脚手架施工方案1. 概述工具式脚手架是指通过一种自动化工具，快速搭建项目的基础架构和文件目录的方式。
在软件开发中，脚手架可以提高开发效率，减少重复工作，统一项目结构，降低项目维护的复杂性。
本文将介绍工具式脚手架的施工方案。
2. 目标本方案的目标是创建一个通用的工具式脚手架，以快速搭建项目的基础架构和文件目录。
该脚手架应该具备以下特性： - 支持多种项目类型，如Web应用、移动应用等； - 提供统一的项目结构，方便不同开发人员协同工作； - 包含常用的开发工具和配置，如构建工具、测试框架等； - 提供自定义选项，允许根据项目需求灵活配置； - 具备易于维护和升级的特性。
3. 施工步骤步骤1：选择合适的脚手架工具选择一款适用于项目需求的脚手架工具是施工方案的首要步骤。
常见的脚手架工具有Yeoman、Create React App、Vue CLI等。
根据不同的项目类型和开发技术栈，选择一个成熟且受欢迎的工具。
步骤2：定义项目结构和文件目录根据项目需求和最佳实践，定义项目的基础结构和文件目录。
通常包括以下基本元素： - 源代码目录：存放项目的源代码文件； - 静态资源目录：存放项目的静态文件，如图片、样式表等； - 构建配置文件：定义构建工具的配置，如Webpack 配置文件； - 依赖管理文件：记录项目所需的第三方库和插件。
步骤3：配置文件模板和默认选项根据项目结构和需求，创建一套模板文件和默认选项。
这些模板文件包括构建配置文件模板、源代码文件模板等。
默认选项包括项目名称、作者、依赖库版本等。
通过脚手架工具的配置文件，将这些模板文件和默认选项关联起来。
步骤4：添加自定义选项根据项目特殊需求，向脚手架工具添加自定义选项。
例如，选择使用哪种测试框架、是否需要路由管理等。
通过交互式命令行或配置文件，让用户能够在创建项目时灵活选择。
步骤5：开发和测试脚手架根据以上规划，开始开发和测试脚手架功能。
这包括编写代码生成逻辑、添加自定义选项的处理逻辑、编写单元测试等。
《建筑施工工具式脚手架安全技术规范》JGJ202-2010
《建筑施工工具式脚手架安全技术规范》JGJ202-20101 总则1.0.1 为了贯彻执行国家“安全第一，预防为主、综合治理”的安全生产方针，确保施工人员在使用工具式脚手架施工过程中的安全，依据国家现行有关安全生产的法律、法规，制定本规范。
1.0.2 本规范适用于建筑施工中使用的工具式脚手架，包括附着式升降脚手架、高处作业吊篮、外挂防护架的设计、制作、安装、拆除、使用及安全管理。
1.0.3 工具式脚手架的设计、制作、安装、拆除、使用及安全管理除应符合本规范外，尚应符合国家现行有关标准的规定。
2 术语符号2.1 术语2.1.1 工具式脚手架lmplementation scaffold为操作人员搭设或设立的作业场所或平台，其主要架体构件为工厂制作的专用的钢结构产品，在现场按特定的程序组装后，附着在建筑物上自行或利用机械设备，沿建筑物可整体或部分升降的脚手架。
2.1.2 附着式升降脚手架attached lift scaffold搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架。
2.1.3 整体式附着升降脚手架attached lift scaffold as whole有三个以上提升装置的连跨升降的附着式升降脚手架。
2.1.4 单跨式附着升降脚手架attached lift single-span scaf-fold仅有两个提升装置并独自升降的附着升降脚手架。
2.1.5 附着支承结构attached supporting structure直接附着在工程结构上，并与竖向主框架相连接，承受并传递脚手架荷载的支承结构。
2.1.6 架体结构Structure of the scaffold body附着式升降脚手架的组成结构，一般由竖向主框架、水平支承桁架和架体构架等三部分组成。
2.1.7 竖向主框架vertical main frame附着式升降脚手架架体结构主要组成部分，垂直于建筑物外立面，并与附着支承结构连接。
工具式型钢悬挑脚手架施工工法
工具式型钢悬挑脚手架承力结构及架体底层防护系统施工工法中国华西企业股份有限公司第十二建筑工程公司2013年10月目录1.前言 (1)2.工法特点 (1)3.适用范围 (2)4.工艺原理 (2)5.施工工艺流程及操作要点： (3)5.1 型钢悬挑脚手架承力结构及底层防护系统施工流程 (3)5.2操作要点 (3)5.2.1型钢梁制作 (3)5.2.2可拆卸式定位桩设置 (4)5.2.3锚固螺栓设置 (4)5.2.4转角处连接件 (5)5.2.5钢丝绳连接件 (10)5.2.6工具式金属压型防护板底层防护 (11)6.材料与设备 (15)6.1材料 (15)6.2主要机具设备 (15)7.质量控制 (16)7.1 质量控制标准 (16)7.2质量保证措施 (17)7.2.1材料质量保证措施 (17)7.2.2质量控制措施 (17)8.安全保证措施 (18)8.1安全保证体系 (18)8.2安全施工措施 (19)8.2.1职业健康安全技术措施 (19)9.现场文明及环保措施 (20)10.效益分析 (20)10.1可拆卸式锚固螺栓与一次性U形锚固螺栓的使用成本比较：20 10.2悬挑梁的组合定位桩的效益分析： (21)10.3金属压型防护板和挑梁连接件的效益分析 (21)11.应用实例 (22)11.1成都朗诗•绿色街区项目 (22)11.2 理工东苑1标段工程 (23)11.3长虹和悦府项目一期工程 (24)工具式型钢悬挑脚手架承力结构及架体底层防护系统施工工法中国华西企业股份有限公司第十二建筑工程公司赵立春黄光洪周俊曾长安邓旭东1.前言《建筑工程施工扣件钢管脚手架安全技术规范》（JGJ130-2011）自2011年12月1日实施，为使型钢悬挑脚手架的搭设安全、适用、操作方便、工具化、周转使用，公司成立了工具式型钢悬挑脚手架研制小组，重点对型钢悬挑脚手架承力体系及架体底层防护体系，进行了深化设计，研发了此工法。
JGJ202建筑施工工具式脚手架安全技术规范
建筑施工工具式脚手架安全技术规范JGJ202-20101 总则1.0.1 为了贯彻执行国家“安全第一，预防为主、综合治理”的安全生产方针，确保施工人员在使用工具式脚手架施工过程中的安全，依据国家现行有关安全生产的法律、法规，制定本规范。
1.0.2 本规范适用于建筑施工中使用的工具式脚手架，包括附着式升降脚手架、高处作业吊篮、外挂防护架的设计、制作、安装、拆除、使用及安全管理。
1.0.3 工具式脚手架的设计、制作、安装、拆除、使用及安全管理除应符合本规范外，尚应符合国家现行有关标准的规定。
2 术语符号2.1 术语2.1.1 工具式脚手架lmplementation scaffold为操作人员搭设或设立的作业场所或平台，其主要架体构件为工厂制作的专用的钢结构产品，在现场按特定的程序组装后，附着在建筑物上自行或利用机械设备，沿建筑物可整体或部分升降的脚手架。
2.1.2 附着式升降脚手架attached lift scaffold搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架。
2.1.3 整体式附着升降脚手架attached lift scaffold as whole有三个以上提升装置的连跨升降的附着式升降脚手架。
2.1.4 单跨式附着升降脚手架attached lift single-span scaf-fold仅有两个提升装置并独自升降的附着升降脚手架。
2.1.5 附着支承结构attached supporting structure直接附着在工程结构上，并与竖向主框架相连接，承受并传递脚手架荷载的支承结构。
2.1.6 架体结构Structure of the scaffold body附着式升降脚手架的组成结构，一般由竖向主框架、水平支承桁架和架体构架等三部分组成。
2.1.7 竖向主框架vertical main frame附着式升降脚手架架体结构主要组成部分，垂直于建筑物外立面，并与附着支承结构连接。
悬挂脚手架工程施工方案
**一、编制依据**1. 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）2. 《建筑施工高处作业安全技术规范》（JGJ80-91）3. 《建筑施工安全检查标准》（JGJ59-2011）4. 《建筑施工手册》（第四版）**二、工程概况**本工程为某住宅楼建设项目，总建筑面积为12,000平方米，建筑高度为18层，采用钢筋混凝土框架结构。
根据施工需求，在建筑物外立面及内部进行装修作业，需搭设悬挂脚手架。
**三、施工准备**1. **材料准备**：按照施工图纸及规范要求，准备符合标准的钢管、扣件、脚手板、安全网、吊索具等材料。
2. **人员准备**：组织具备悬挂脚手架搭设经验的施工队伍，并对施工人员进行安全技术培训。
3. **机械设备准备**：准备吊车、电焊机、切割机等机械设备。
**四、施工工艺**1. **脚手架基础处理**：在脚手架搭设区域，清除障碍物，平整场地，并做好排水措施。
2. **脚手架搭设**：- 按照施工图纸及规范要求，进行脚手架的搭设。
- 立杆采用钢管，间距不大于1.5米，垂直偏差不大于5毫米。
- 水平杆采用钢管，间距不大于1.2米，并设置剪刀撑。
- 脚手板满铺，并用安全网进行封闭。
- 吊杆采用吊索具，与建筑物主体结构进行可靠连接。
3. **悬挂脚手架安装**：- 在建筑物主体结构上，预留悬挂点，并设置吊杆。
- 将脚手架悬挂于吊杆上，并进行调整，确保其平稳、牢固。
4. **安全防护**：- 在脚手架外侧设置安全网，防止坠落物伤人。
- 在脚手架上设置扶手、踢脚板，确保施工人员安全。
**五、施工质量控制**1. **材料质量**：严格按照规范要求，选用符合标准的材料。
2. **施工工艺**：严格按照施工图纸及规范要求，进行脚手架的搭设。
3. **安全检查**：定期进行安全检查，确保脚手架的稳定性和安全性。
**六、施工进度**1. 脚手架基础处理：2天2. 脚手架搭设：5天3. 悬挂脚手架安装：3天4. 安全防护：2天**七、安全措施**1. 施工人员必须佩戴安全帽、安全带等防护用品。
