照相机的原理和结构
照相机的工作原理
照相机的工作原理照相机是一种利用光学原理来捕捉影像的设备。
它通过光学镜头将光线聚焦在感光元件上，从而记录下被拍摄对象的影像。
照相机的工作原理涉及到光学、机械和电子技术，下面将详细介绍照相机的工作原理。
1. 光学原理照相机的光学系统是其工作的核心部分。
当光线通过镜头进入照相机时，镜头会将光线聚焦在感光元件上，形成一个倒立的实际影像。
镜头的设计和材质会影响到成像的清晰度和色彩还原能力。
不同的镜头还可以实现不同的拍摄效果，比如广角镜头、长焦镜头等。
2. 机械结构照相机的机械结构包括快门、光圈、对焦系统等部件。
快门控制着感光元件曝光的时间，光圈则控制着进入镜头的光线量，对焦系统则用于调节镜头的焦距，以确保拍摄对象清晰。
这些部件的协调工作使得照相机能够在不同的拍摄条件下获得理想的曝光和对焦效果。
3. 感光元件感光元件是照相机的核心部件，它负责记录下光线聚焦后形成的影像。
目前常见的感光元件有CMOS和CCD两种类型，它们能够将光线转换为电信号，并通过信号处理器转换成数字图像。
感光元件的像素数量和尺寸会影响到图像的分辨率和噪点表现能力。
4. 电子技术随着科技的发展，照相机的电子技术也在不断进步。
数字相机通过电子显示屏取代了传统的取景器，实现了实时预览和拍摄。
此外，数字相机还配备了存储卡、电池和各种拍摄模式，使得拍摄更加便捷和灵活。
总结照相机的工作原理涉及到光学、机械和电子技术的协调工作。
光学系统负责将光线聚焦在感光元件上，机械结构控制曝光和对焦效果，感光元件记录下影像并通过电子技术转换为数字图像。
这些部件的协调工作使得照相机能够捕捉到清晰、真实的影像，满足人们对于记录和分享生活的需求。
随着科技的不断进步，相信照相机的工作原理也会不断完善，为人们带来更好的拍摄体验。
照相机原理ppt
照相机原理ppt
1. 介绍照相机的原理
- 光学成像原理
- 光线进入镜头
- 通过透镜对光线进行聚焦
- 光线通过光圈控制进入相机的数量
- 曝光原理
- 快门控制相机感光元件的曝光时间
- 曝光时间长短影响图像的明暗程度
- 成像原理
- 相机通过感光元件将光线信息转换为电信号 - 电信号通过图像处理后形成最终的图像
2. 照相机的组成部分
- 镜头系统
- 透镜：对光线进行聚焦
- 光圈：控制光线进入相机的数量
- 快门系统
- 快门：控制相机感光元件的曝光时间
- 快门速度：影响图像的清晰度和运动捕捉能力 - 感光元件
- CMOS 或 CCD 感光芯片
- 将光线信息转换为电信号
- 图像处理器
- 处理电信号并生成最终的图像
- 存储器
- 保存拍摄的图像
- 控制器
- 控制相机的各项参数和功能3. 照相机的使用方法
- 对焦调节
- 光圈和快门速度的调整
- 曝光补偿
- 白平衡设置
- 镜头选择和更换
- 图片存储和传输
4. 照相机的发展历程
- 创始和早期相机
- 可换镜头的单反相机
- 数码相机的出现
- 高级功能和智能化发展
5. 照相机的应用领域
- 摄影师和艺术创作
- 旅游和纪录
- 应用于科学研究和工业检测 - 家庭和社交媒体分享
6. 总结和展望
- 照相机的原理和组成部分
- 照相机的使用方法和应用领域 - 未来照相机的发展趋势。
照相机成像原理和构造
照相机成像原理和构造光博会后看到照相机后的观后感，了解照相机原理及构造，以下资料来自专业人士介绍以及所学工程光学教材知识。
照相机的镜头是一个凸透镜，来自物体的光经过凸透镜后，在胶卷上形成一个缩小、倒立的实像。
胶卷上涂着一层感光物质，它能把这个像记录下来，经过显影、定影后成为底片，用底片洗印就得到相片。
照相时，物体离照相机镜头比较远，像是倒立、缩小的。
照相机是用于摄影的光学器械。
被摄景物反射出的光线通过照相镜头(摄景物镜)和控制曝光量的快门聚焦后，被摄景物在暗箱内的感光材料上形成潜像，经冲洗处理(即显影、定影)构成永久性的影像,这种技术称为摄影术。
最早的照相机结构十分简单，仅包括暗箱、镜头和感光材料。
现代照相机比较复杂，具有镜头、光圈、快门、测距、取景、测光、输片、计数、自拍等系统，是一种结合光学、精密机械、电子技术和化学等技术的复杂产品。
1550年，意大利的卡尔达诺将双凸透镜置于原来的针孔位置上，映像的效果比暗箱更为明亮清晰；1558年，意大利的巴尔巴罗又在卡尔达诺的装置上加上光圈，使成像清晰度大为提高；1665年，德国僧侣约翰章设计整理了一种小型的可携带的单镜头反光映像暗箱，因为当时没有感光材料，这种暗箱只能用于绘画。
1822年，法国的涅普斯在感光材料上制出了世界上第一张照片，但成像不太清晰，而且需要八个小时的曝光。
1826年，他又在涂有感光性沥青的锡基底版上，通过暗箱拍摄了一张照片。
1839年，法国的达盖尔制成了第一台实用的银版照相机，它是由两个木箱组成，把一个木箱插入另一个木箱中进行调焦，用镜头盖作为快门，来控制长达三十分钟的曝光时间，能拍摄出清晰的图像。
1860年，英国的萨顿设计出带有可转动的反光镜取景器的原始的单镜头反光照相机；1862年，法国的德特里把两只照相机叠在一起，一只取景，一只照相，构成了双镜头照相机的原始形式；1880年，英国的贝克制成了双镜头的反光照相机。
随着感光材料的发展，1871年，出现了用溴化银感光材料涂制的干版，1884年，又出现了用硝酸纤维(赛璐珞)做基片的胶卷。
照相机的结构和成像原理
照相机的结构和成像原理照相机是一种用于捕捉和记录图像的设备，它由多个组件和部件组成，每个部件都起着关键的作用。
照相机的结构和成像原理如下：1. 结构组成：a. 镜头系统：镜头是照相机最重要的组件之一，用于聚焦光线并将光线引导到感光元件上。
镜头通常由多个透镜组成，可以通过调整镜片的位置和焦距来控制焦点和景深。
b. 快门系统：快门是允许光线通过镜头并进入感光元件的部件。
它可以打开和关闭，通过控制快门的开启和关闭时间，可以控制感光元件的曝光时间。
c. 感光元件：感光元件是照相机中最关键的部件之一，用于记录光线的信息并将其转化为电信号。
目前最常用的感光元件是CMOS芯片和CCD芯片。
当光线进入感光元件时，它会根据光线的亮度和颜色水平产生电信号。
d. 显示屏：现代数码相机配有一个内置的显示屏，用于实时查看和预览照片。
显示屏还可以用于菜单导航、照片的编辑和删除等功能。
e. 存储设备：照相机还包括一个用于存储照片和视频的设备，这可能是一个内置的存储卡、存储介质或可插拔式存储卡。
2. 成像原理：a. 光线进入镜头：当使用者按下快门按钮时，光线通过镜头进入照相机。
b. 焦点调节：镜头系统使得光线会按照一定方式被聚焦到感光元件上。
通过调整镜头的位置和焦距，可以控制被聚焦的部分以及景深（被聚焦范围的深浅）。
c. 光线记录：光线通过镜头后，会进入感光元件（如CMOS芯片或CCD芯片）。
感光元件上的微小像素会被光线照射，根据照射的亮度和颜色水平，产生相应的电信号。
d. 电信号处理：感光元件上的电信号经过处理和放大，通常由照相机的图像处理器完成。
图像处理器可以校正光线偏移，处理图像的颜色、对比度和锐度等方面，并将图像转化为数字格式进行存储。
e. 图像存储：处理后的数字图像被存储到照相机的存储设备中，例如内置存储卡或可插拔式存储卡。
用户可以选择将图像存储为JPEG、RAW或其他格式。
f. 图像显示：照相机的显示屏可以用于实时查看和预览拍摄的图像。
照相机原理是什么
照相机原理是什么
照相机原理是一种将光线通过透镜聚焦在感光材料上，记录下物体影像的设备。
主要由镜头、快门、光圈、感光元件和图像处理器等组成。
首先，当光线通过镜头进入相机时，光线会被透镜聚焦，形成倒立的实像。
镜头的聚焦能力决定了成像的清晰度，故镜头的质量对照片质量有很大影响。
其次，光线通过光圈进入相机内部，光圈的大小可以控制进入相机的光量。
光圈越大，相机接收的光线越多，相反光圈越小，相机接收的光线越少。
通过调节光圈大小可以控制照片的明暗度，并对景深产生影响。
然后，在快门的作用下，当按下快门按钮时，快门打开，感光元件暴露在光线下。
感光元件可以是胶片或传感器，胶片已被感光材料涂覆，而传感器则是由像素点组成的电子元件。
当感光元件暴露在光线下时，光线通过光敏化的感光材料（胶片或传感器）照射，感光材料中的颗粒或像素会因光量的不同而发生化学反应或产生电信号。
最后，感光材料中记录下物体影像的信息会经过图像处理器的处理和解码，生成最终的照片。
图像处理器可以对图像进行色彩修正、对比度调节、降噪等处理，以提高照片的质量。
总结来说，照相机原理是通过镜头聚焦光线，光圈控制光量，
快门控制曝光时间，在感光材料上记录下光线所形成的影像。
最终，通过图像处理器处理和解码，生成可视的照片。

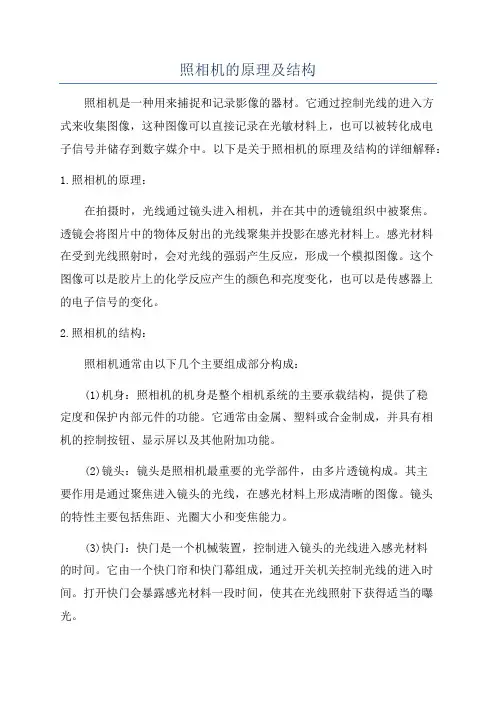

照相机的原理及结构
照相机的原理及结构照相机是一种用来捕捉和记录影像的器材。
它通过控制光线的进入方式来收集图像，这种图像可以直接记录在光敏材料上，也可以被转化成电子信号并储存到数字媒介中。
以下是关于照相机的原理及结构的详细解释：1.照相机的原理：在拍摄时，光线通过镜头进入相机，并在其中的透镜组织中被聚焦。
透镜会将图片中的物体反射出的光线聚集并投影在感光材料上。
感光材料在受到光线照射时，会对光线的强弱产生反应，形成一个模拟图像。
这个图像可以是胶片上的化学反应产生的颜色和亮度变化，也可以是传感器上的电子信号的变化。
2.照相机的结构：照相机通常由以下几个主要组成部分构成：(1)机身：照相机的机身是整个相机系统的主要承载结构，提供了稳定度和保护内部元件的功能。
它通常由金属、塑料或合金制成，并具有相机的控制按钮、显示屏以及其他附加功能。
(2)镜头：镜头是照相机最重要的光学部件，由多片透镜构成。
其主要作用是通过聚焦进入镜头的光线，在感光材料上形成清晰的图像。
镜头的特性主要包括焦距、光圈大小和变焦能力。
(3)快门：快门是一个机械装置，控制进入镜头的光线进入感光材料的时间。
它由一个快门帘和快门幕组成，通过开关机关控制光线的进入时间。
打开快门会暴露感光材料一段时间，使其在光线照射下获得适当的曝光。
(4)感光材料：感光材料可以是胶片或传感器。
胶片是由一个或多个涂有感光化学物质的塑料基底组成，用于记录图像。
传感器则是一种通过转换光信号为电信号的电子元件。
感光材料上的光线在被暴露时，会通过化学反应或电子信号的变化记录并储存图像。
(5)曝光控制系统：曝光控制系统主要用于调整光圈和快门速度，以便在不同的拍摄条件下获得适当的曝光。
光圈控制光线通过镜头进入的量，决定图像的景深。
快门速度控制光线进入感光材料的时间，决定图像的明暗程度。
(6)显示屏和存储介质：现代照相机通常配有显示屏，用于预览和查看即拍即看的图像。
同时，照相机也具备内置存储介质（如SD卡），用于储存拍摄的图像和视频。
照相机工作原理
照相机工作原理照相机是一种用来捕捉和记录图像的设备。
它通过光学和电子技术的结合，将光线转化为数字或化学信号，最终生成我们所看到的照片。
下面将详细介绍照相机的工作原理。
1. 光学系统照相机的光学系统包括镜头和取景器。
镜头负责收集光线，并将其聚焦在感光元件上。
镜头通常由多个透镜组成，通过调整镜头的焦距和光圈大小，可以控制光线的聚焦和进入照相机的数量。
取景器则用于观察和构图，让摄影师能够看到最终照片的框架。
2. 感光元件感光元件是照相机的核心部件，负责将光线转化为电子信号或化学反应。
目前主流的感光元件有两种类型：CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体）。
CCD感光元件通过光电效应将光子转化为电荷，并将电荷储存在感光元件的像素中。
当光线照射结束后，感光元件会将储存的电荷转化为电压信号，并通过模数转换器转化为数字信号。
CMOS感光元件则将光线转化为电荷，并通过一系列的放大器和转换器将电荷转化为电压信号，最终输出数字信号。
3. 曝光控制照相机的曝光控制是指控制光线进入感光元件的数量和时间。
曝光量的控制主要通过调整光圈大小和快门速度来实现。
光圈是镜头中的一个可调节的孔径，它决定了进入照相机的光线的数量。
光圈的大小用F值来表示，较小的F值表示较大的光圈，进而表示更多的光线进入照相机。
快门是照相机中控制光线进入感光元件的时间的装置。
快门速度用秒数来表示，较短的快门速度表示光线进入感光元件的时间较短，适合拍摄快速运动的物体。
4. 图像处理当光线通过镜头和感光元件进入照相机后，会生成一个原始的图像信号。
这个信号需要经过图像处理来进行增强和优化。
图像处理包括色彩校正、锐化、降噪等步骤。
这些步骤通过照相机内部的图像处理芯片来完成。
现代照相机通常配备了强大的图像处理芯片，能够实时处理图像并输出高质量的照片。
5. 存储和输出照相机通常会将处理后的图像存储在内置的存储介质（如SD卡）中。
存储介质的容量决定了照相机可以存储的照片数量。
照相机的原理初中物理
照相机的原理初中物理照相机是一种能够将景物或人物的影像记录下来的设备。
它的原理是基于光学和化学的相互作用，通过透镜、快门和感光材料等组件来捕捉并保存图像。
下面我们来详细了解一下照相机的原理。
1. 光学原理照相机的镜头是最重要的光学部件之一。
它由一组透镜构成，可以使光线聚焦到感光材料上。
当光线通过透镜时，会发生折射现象，也就是光线的传播方向会发生改变。
透镜的形状和材质可以影响光线的折射程度和聚焦效果。
透镜的焦距决定了图像的清晰度和放大倍数。
当物体离镜头越近，光线就会更加集中，图像就会变得更大、更清晰。
而当物体离镜头越远，光线就会更加发散，图像就会变得更小、更模糊。
2. 快门原理照相机的快门是控制光线进入感光材料的时间的装置。
它由两个帘幕构成，一个是前帘幕，一个是后帘幕。
当按下快门按钮时，前帘幕会打开，光线可以进入照相机的感光材料上。
在一定时间后，后帘幕会关闭，停止光线的进入。
这个时间就是快门速度，用来控制曝光的时间。
快门速度越快，感光材料曝光的时间就越短，图像就会更加清晰。
而快门速度越慢，感光材料曝光的时间就越长，图像就会更加模糊。
3. 感光材料原理感光材料是照相机中用来记录图像的关键部件。
在早期的照相机中，感光材料主要是胶片，而现在的照相机则主要使用数字感光器件，如CCD或CMOS。
感光材料的工作原理是基于光的化学反应。
当光线照射到感光材料上时，感光材料中的银盐会发生化学变化。
这些化学变化会在照相机的显影和定影过程中得以保留，从而形成图像。
4. 曝光原理曝光是指感光材料受到的光线照射的程度。
曝光过度会导致图像过亮，曝光不足则会导致图像过暗。
为了获得适当的曝光，照相机需要根据场景的光照条件来调整快门速度和光圈大小。
光圈是控制进入镜头的光线量的装置。
它由一组可调节大小的叶片组成，通过扩大或缩小光圈的大小来控制光线的进入量。
当光圈较大时，更多的光线可以进入镜头，图像就会更亮。
而当光圈较小时，光线的进入量就会减少，图像就会更暗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焦距与图像的关系
焦距与图像的放大比率成正比（35mm)
38mm 54mm 160mm 480mm
镜头的速度？
镜头的速度，是指特定的镜头在特定的时间内所 能传送的光量。
传送的光量多的镜头称为快镜头，慢镜头则反之！ 镜头的相对孔径的大小决定了通光量的多少。
最大光圈值 = 镜头的焦距/镜头口径的直径 镜头最大相对孔径用镜头焦距与能穿过镜头的 圆柱形光束直径之比表示。 例如：F50mm 1:1.4,表示镜头的最大相对孔径 是镜头焦距的一点四分之一
1，光圈越大景深越小，光圈越小景深 越大。
2，镜头焦距越长景深越小、反之景深 越大。
3，主体越近，景深越小，主体越远， 景深越大。镜头长度与种类源自1. 标准镜头（简称标头）：
指焦距长度接近或等于底片/传感器对角线长度的镜头。以全幅 135单反相机来说，它的底片幅面为24*36mm，对角线的长度为50mm， 所以，这类相机的“标头”焦距就是50mm。当然，画幅的不同的相机， 标头的焦距也有所不同，一般来说，120相机的“标头”焦距为75mm， 4*5英寸座机为150mm。数码单反相机的传感器幅面因厂商的不同而有 所不同，但只要计算出传感器的对角线长度，就可以得出标准镜头的 焦距了。尽管不同画幅的“标头”焦距不同，但他们的视角却是基本 相同的，都接近人眼的正常视角。因此，在诸如取景范围、透视关系 等方面，“标头”都与人眼观看的效果类同，显得特别亲切、自然。 此外，“标头”的技术已经基本趋于完善，显著的特点是孔径大、成 像质量出众、价格低廉等，是每个单反用户的必备镜头之一。
快门
照相机快门种类很多，从技术形式上大体可以分为机械快 门、电子快门和程序快门三种；从机械构造上，根据快门 在照相机上安放的位置和运动特点又可分为：镜前快门、 中心快门、幕帘快门（又称焦点平面快门）和反光镜快门。
二、数码相机简介和原理
单反数码相机 指的是单镜头反光数码相机，即
4.鱼眼镜头：
一种极端的超广角镜头，以 全幅135单反相机来说，焦距在 16mm以下，视角在180度左右的 镜头就可称为“鱼眼镜头”。
鱼眼镜头的特点：a. 视角大， 被摄范围极广。 b. 透视感获得极 大的夸张。 c. 鱼眼镜头存在严重 的畸变，但可以获得戏剧性的效 果。d. 价格昂贵，原来为天文摄 影而设计。 e. 第一片镜片向外凸 出，不能使用通常的滤镜，取而 代之的是“内置式滤镜”。
爱德华.韦斯顿
Edward Weston 美国 1886-1958
蒂娜的人体
作业
认识自己的相机。 选择自己的相机。
图像格 式
白平衡
画幅尺寸 噪点问题
像素大小
图像分 辨率
单镜头反光相机的工作原理
一、镜头
光是沿直线传播的原理，是照相机的成像基础。 光线通过孔径投射到底片上。（小孔成像原理）
焦距
镜头的焦距基本上就是从镜头的中心点到胶片（传感器）平 面上所形成的清晰影像之间的距离。
通常以毫米mm量度 焦距确定了镜头的不同类型。
CCD或CMOS
数码相机的核心成像部件有两种：一种是广泛使用的 CCD（电荷藕合）元件；另一种是CMOS（互补金属氧 化物导体）器件。
CMOS影像传感器的优点之一是电源消耗量比CCD低 。 CCD的优势在于成像质量好，耗电量大，但是由于制造
工艺复杂 ，大型ccd价格昂贵。 CMOS的缺点就是太容易出现杂点。
Digital数码、Single单独、Lens镜头、Reflex反 光的英文缩写DSLR。 尼康、佳能、宾得、富士等
工作原理：
在单反数码相机的工作系统中，光线透过镜头到达反光镜 后，折射到上面的对焦屏并结成影像，透过接目镜和五棱 镜，我们可以在观景窗中看到外面的景物。
在DSLR拍摄时，当按下快门钮，反光镜便会往上弹起， 感光元件（CCD或CMOS）前面的快门幕帘便同时打开， 通过镜头的光线便投影到感光原件上感光，然后后反光镜 便立即恢复原状，观景窗中再次可以看到影像。
摄影基础
相机的成像原理和结构
教学目标：数码相机中传感器及其结构 教学重点和难点：数码相机的传感器与像素、 图像格式、白平衡、输出，之间的关系。
本节课程内容是教材中摄影基础内容的
1、核心和关键。 2、对原理的融会贯通，才能有效地解决实际操作中的问题 和掌控相机进行创作。 3、是摄影基础中知识网的中心。
3.远摄镜头：
指焦距长于、视角小于“标头”的镜头。以全幅135单反相机来说， 焦距在200mm，视角在12度左右的镜头称为“远摄镜头”，焦距在 300mm以上，视角在8度左右的镜头称为“超远摄镜头”。
远摄镜头的特点：a. 景深小，容易获得主体清晰，背景虚化的画面效 果。b. 视角小，能够获得远处主体较大的画面且不干扰被摄对象。广泛地 用于户外野生动物的拍摄。 c. 压缩了画面透视的纵身感，拉近了前后景的 距离。 d. 影像畸变较小，广泛地用于人像摄影。
2.广角镜头：
指焦距短于、视角大于“标头”的镜头。以全幅135单反相机来说， 焦距在30mm左右、视角在70度左右的镜头称为“广角镜头”，焦距小 于22 mm，视角大于90度的镜头称为“超广角镜头”。
广角镜头的特点：a. 景深大，有利于获得被摄画面全部清晰的效果。 广泛地用于风光片的拍摄。b. 视角大，在有限的范围内可以获得较大的 取景范围，在室内建筑的拍摄中尤为见长，广泛地用于房地产行业的拍 摄。c. 透视感强烈，可以营造具有强烈视觉冲击感的画面。 d. 畸变较大， 尤其是在画面的边缘部分。
如何表示镜头的速度？
我们用孔径这一术语代表由光圈所形成的圆孔。"孔径"只 不过是"圆孔"的另一种说法。因此，如果改变了光圈圆孔 的大小，那么也就改变了孔径。
f 在摄影技术中，用 值表示不同大小的孔径。
举例：
如果某只镜头的最大孔径标明为f/2，那么就称这只镜头 为那么就称这只镜头为“f/2镜头”；
如果某只镜头的最大径是f/1.4，那么就称之为“f/1.4镜 头”
f值越小，孔径越大，镜头传送的光线也越多 。
光圈值为f/1.4 光圈值为f/2
光圈大小与景深
在聚焦完成后，在焦点前后的范围内 都能形成清晰的像，这一前一后的距 离范围，便叫做景深。
光圈、镜头、及拍摄物的距离是影响 景深的重要因素：
