大豆油生产工艺设计共15页文档

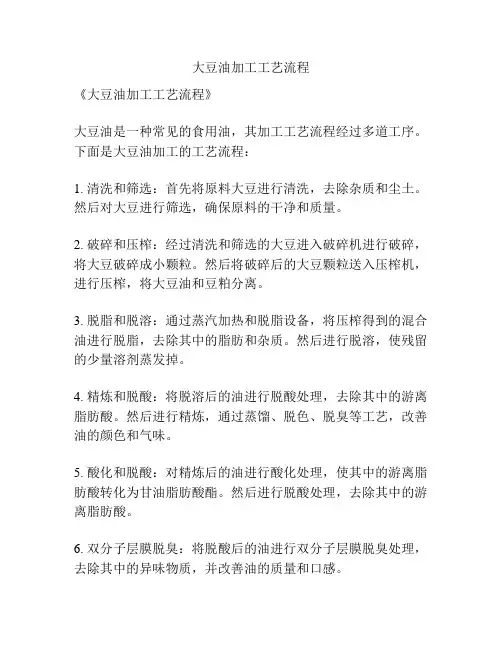

大豆油加工工艺流程
大豆油加工工艺流程
《大豆油加工工艺流程》
大豆油是一种常见的食用油，其加工工艺流程经过多道工序。
下面是大豆油加工的工艺流程：
1. 清洗和筛选：首先将原料大豆进行清洗，去除杂质和尘土。
然后对大豆进行筛选，确保原料的干净和质量。
2. 破碎和压榨：经过清洗和筛选的大豆进入破碎机进行破碎，将大豆破碎成小颗粒。
然后将破碎后的大豆颗粒送入压榨机，进行压榨，将大豆油和豆粕分离。
3. 脱脂和脱溶：通过蒸汽加热和脱脂设备，将压榨得到的混合油进行脱脂，去除其中的脂肪和杂质。
然后进行脱溶，使残留的少量溶剂蒸发掉。
4. 精炼和脱酸：将脱溶后的油进行脱酸处理，去除其中的游离脂肪酸。
然后进行精炼，通过蒸馏、脱色、脱臭等工艺，改善油的颜色和气味。
5. 酸化和脱酸：对精炼后的油进行酸化处理，使其中的游离脂肪酸转化为甘油脂肪酸酯。
然后进行脱酸处理，去除其中的游离脂肪酸。
6. 双分子层膜脱臭：将脱酸后的油进行双分子层膜脱臭处理，去除其中的异味物质，并改善油的质量和口感。
通过上述工艺流程，可将原料大豆加工成优质的大豆油，适合用于食用和工业用途。
同时，这也是大豆油加工的常见工艺流程。
大豆油精炼加工工艺
大豆油精炼加工工艺原料：浸出毛油，产品：一级油。
1. 完整工艺流程方框图：2.工艺原理与参数2.1脱胶、中和工段：2.1.1工艺流程图：油脚 碱液 磷酸（或水） 毛油 过滤 混合 加热 离心分离 酸化反应 （或水化反应） 混合 中和反应 加热离心分离 混合 水洗滞留 离心分离 真空干燥碱炼油 皂脚水洗废水 水、磷酸 油脚 碱液 磷酸（或水） 毛油 过滤混合 加热 离心分离 酸化反应 （或水化反应） 混合 中和反应加热 离心分离 混合 水洗滞留 离心分离 真空干燥 碱炼油 皂脚 水洗废水 水、磷酸 真空白土 加热 脱色反应 脱色过滤 精滤 脱色油 废白土 真空 油-油节能换热终温加热 脱臭 脂肪酸捕集冷却 精滤 一级油2.1.2工艺设备及原理大豆毛油经过滤、除杂后由泵送入生产线，经加热器加热至一定温度后进入混合器。
在混和器中，毛油与一定比例的磷酸溶液（或水）充分混合，随后进入延时罐进一步调质，油中的非水化磷脂转化为水化磷脂，然后进入脱胶离心机中进行分离，分离出油脚进入暂存罐中暂存。
酸化后的油（或脱胶油）进入混和器，与一定比例的碱液混合，使游离脂肪酸与碱发生中和反应生成钠皂，再进入延时反应罐充分反应，随后经泵送至加热器加热至一定温度，然后进入脱皂离心机中进行油皂分离，分离出皂脚进入皂脚罐中暂存。
脱皂后的油进入混和器中与一定比例的热水混合，同时添加少量的磷酸溶液（或柠檬酸水溶液），用于鳌和金属离子，利于去除残皂等杂质。
随后进入延时反应罐充分反应，再进入水洗离心机进行水洗分离，以去除残留皂脚等杂质。
水洗后的油最后进入真空干燥器中去除水分及其它挥发性物质，由泵输送至脱色工段。
2.1.3工艺参数●酸法脱胶工艺：100%磷酸(浓度75~85%)加入油量0.05~0.2 %100%柠檬酸(浓度~50%)加入油量0.05~0.2 %酸脱胶不仅对除去非水化磷脂，降低金属离子含量有利，而且对碱炼水洗除去油脂中含皂含量也有很大的益处。
年产10万吨大豆油工艺流程设计
大豆油是一种常见的食用油，其生产工艺流程可以分为以下几个步骤：原料准备、磨碎、浸提、沉淀、蒸煮、榨油、脱水、脱臭、精炼、灌装和
包装。
1.原料准备：选用优质大豆作为原料，清洗去杂质，并进行除石、除
尘和除铁处理。
2.磨碎：将清洗好的大豆进行破碎，使其变成适合浸提的颗粒状。
3.浸提：将破碎好的大豆经过浸提器浸泡在有机溶剂中，溶剂可以选
择正己烷、环己烷等。
通过浸泡，将大豆中的脂肪酸溶解在有机溶剂中，
形成浸提液。
4.沉淀：将浸提液经过沉淀器进行静置，使得溶解在有机溶剂中的脂
肪酸沉淀下来，形成脱脂大豆油。
5.蒸煮：将沉淀下来的脱脂大豆油进行蒸煮，去除残留的溶剂和水分，并破坏部分酶活性。
6.榨油：将蒸煮好的脱脂大豆油放入榨油机中进行榨取，将油脂从大
豆中提取出来，形成原始大豆油。
7.脱水：将榨出的原始大豆油进行脱水处理，去除其中的水分。
8.脱臭：将脱水后的大豆油进行脱臭处理，通过高温蒸汽或者真空蒸馏，去除其中的异味。
9.精炼：对脱臭后的大豆油进行精炼处理，包括脱色、脱水、脱腥、
脱致癌物等环节，使其保持较高的营养价值和良好的口感。
10.灌装和包装：将精炼好的大豆油进行灌装和包装，分为各种规格
的食用油产品，方便消费者购买和使用。
以上是大豆油的年产10万吨工艺流程设计，通过以上流程可以生产出质量稳定、食用安全的大豆油产品。
同时，在整个生产过程中，要严格控制各个环节的质量和卫生标准，确保产品符合食品安全的要求。
大豆油精炼工艺流程
大豆油精炼工艺流程
大豆油精炼工艺流程如下：
大豆油料的清理→筛选→风选→比重法去石→磁选→并肩
泥失误清选→除尘→大豆水分调节→破碎→软化→轧坯→大豆
的挤压膨化→大豆油的浸出→混合油处理→混合油的净化与预
热→混合油蒸发→混合油汽提→大豆原油（毛油）→过滤→水化脱胶脱溶→碱炼脱酸→脱色→脱臭→脱腊→成品油。
无论经过压榨还是浸出加工工艺得到的油都叫原油（又称毛油）。
国家标准中规定的三级油和四级油，须经过脱溶、脱胶、脱酸处理；一级油和二级油则须经过脱溶、脱胶、脱酸、脱色、脱臭及脱蜡（俗称"六脱"）等精炼工序处理。

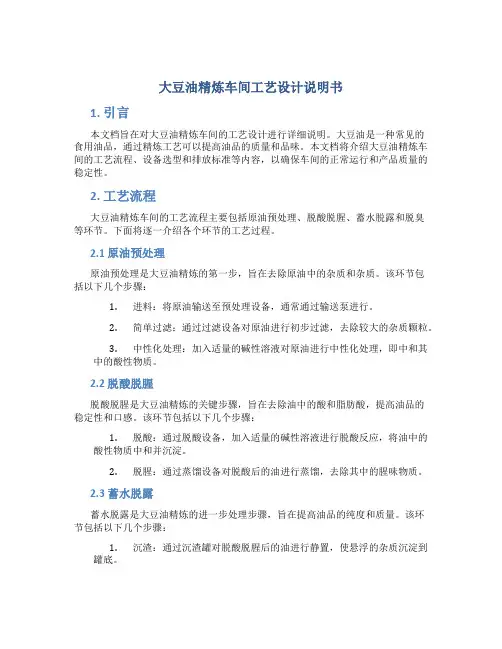

大豆油精炼车间工艺设计说明书
大豆油精炼车间工艺设计说明书1. 引言本文档旨在对大豆油精炼车间的工艺设计进行详细说明。
大豆油是一种常见的食用油品，通过精炼工艺可以提高油品的质量和品味。
本文档将介绍大豆油精炼车间的工艺流程、设备选型和排放标准等内容，以确保车间的正常运行和产品质量的稳定性。
2. 工艺流程大豆油精炼车间的工艺流程主要包括原油预处理、脱酸脱腥、蓄水脱露和脱臭等环节。
下面将逐一介绍各个环节的工艺过程。
2.1 原油预处理原油预处理是大豆油精炼的第一步，旨在去除原油中的杂质和杂质。
该环节包括以下几个步骤：1.进料：将原油输送至预处理设备，通常通过输送泵进行。
2.简单过滤：通过过滤设备对原油进行初步过滤，去除较大的杂质颗粒。
3.中性化处理：加入适量的碱性溶液对原油进行中性化处理，即中和其中的酸性物质。
2.2 脱酸脱腥脱酸脱腥是大豆油精炼的关键步骤，旨在去除油中的酸和脂肪酸，提高油品的稳定性和口感。
该环节包括以下几个步骤：1.脱酸：通过脱酸设备，加入适量的碱性溶液进行脱酸反应，将油中的酸性物质中和并沉淀。
2.脱腥：通过蒸馏设备对脱酸后的油进行蒸馏，去除其中的腥味物质。
2.3 蓄水脱露蓄水脱露是大豆油精炼的进一步处理步骤，旨在提高油品的纯度和质量。
该环节包括以下几个步骤：1.沉渣：通过沉渣罐对脱酸脱腥后的油进行静置，使悬浮的杂质沉淀到罐底。
2.分离：通过离心机对沉渣后的油进行离心分离，将清澈的油与杂质分离。
3.脱色：通过加入活性炭对油进行脱色处理，使油的颜色更加清亮。
2.4 脱臭脱臭是大豆油精炼的最后一步，旨在去除油中的异味物质，提高油品的口感和质量。
该环节包括以下几个步骤：1.蒸馏：通过蒸馏塔对精炼后的油进行蒸馏，去除其中的异味物质。
2.冷凝：通过冷凝器对蒸馏后的油蒸汽进行冷凝，使其转化为液态油。
3.脱臭：通过脱臭塔对冷凝后的油进行脱臭处理，去除残留的异味物质。
3. 设备选型在大豆油精炼车间的工艺设计中，合理选型设备是确保车间正常运行的重要因素。
大豆油生产工艺
大豆油生产工艺1．压榨法制油工艺流程以花生果为例：清理→剥壳→破碎→轧胚→蒸炒→压榨→花生原油（毛油）2．浸出法制油工艺流程以大豆为例：清理→破碎→软化→轧胚→浸出→蒸发→汽提→大豆原油（毛油）3.油脂精炼工艺流程原油（毛油）→过滤→水化（脱胶）→碱炼（脱酸）→脱色→脱臭→成品油油脂精炼毛油一般指从浸出或压榨工序由植物油料中提取的含有不宜食用（或工业用）的某些杂质的油脂。
毛油的主要成分是甘油三脂肪酸酯的混合物（俗称中性油）。
除中性油外，毛油中还含有非甘油酯物质（统称杂质），其种类、性质、状态，大致可分为机械杂质、脂溶性杂质和水溶性杂质等三大类。
1﹒油脂精炼的目的和方法（1）油脂精炼的目的油脂精炼，通常是指对毛油进行精制。
毛油中杂质的存在，不仅影响油脂的食用价值和安全贮藏，而且给深加工带来困难，但精炼的目的，又非将油中所有的杂质都除去，而是将其中对食用、贮藏、工业生产等有害无益的杂质除去，如棉酚、蛋白质、磷脂、黏液、水分等都除去，而有益的"杂质"，如生育酚等要保留。
因此，根据不同的要求和用途，将不需要的和有害的杂质从油脂中除去，得到符合一定质量标准的成品油，就是油脂精炼的目的。
（2）油脂精炼的方法根据操作特点和所选用的原料，油脂精炼的方法可大致分为机械法、化学法和物理化学法三种。
上述精炼方法往往不能截然分开。
有时采用一种方法，同时会产生另一种精炼作用。
例如碱炼（中和游离脂肪酸）是典型的化学法，然而，中和反应生产的皂脚能吸附部分色素、粘液和蛋白质等，并一起从油中分离出来。
由此可见，碱炼时伴有物理化学过程。
油脂精炼是比较复杂而具有灵活性的工作，必须根据油脂精炼的目的，兼顾技术条件和经济效益，选择合适的精炼方法。
2﹒机械方法（1）沉淀Ｋ沉淀原理沉淀是利用油和杂质的不同比重，借助重力的作用，达到自然分离二者的一种方法。
Ｌ沉淀设备沉淀设备有油池、油槽、油罐、油箱和油桶等容器。
Ｍ沉淀方法沉淀时，将毛油置于沉淀设备内，一般在20～30℃温度下静止，使之自然沉淀。
大豆油加工工艺
大豆油料的清理→筛选→风选→比重法去石→磁选→并肩泥失误清选→除尘
↓
大豆水分调节
↓
破碎
↓
软化
↓
轧坯
↓
大豆的挤压膨化
↓
大豆油的浸出
↓
混合油处理→混合油的净化与预热→混合油蒸发→混合油汽提→大豆原油（毛油）
↓
过滤
↓
水化脱胶
↓
碱炼脱酸
↓
脱色
↓
脱臭
↓
成品油
一、大豆油料的清理
目的和要求：油料在收获、运输和储藏过程中会混入一些杂质。尽管油料在储藏之前通常要进行初清，但在初清后的油料仍会夹带少量杂质，不能满足油脂生产的要求，因此，油料进入生产车间后还要进一步清理，将其杂质含量降到工艺要求的范围之内，以保证油脂生产工艺效果和产品质量。
③比重法去石：
该法是根据油籽与石子的比重及悬浮速度不同，利用具有一定运动特性的倾斜筛面和穿过筛面的气流的联合作用达到分级去石的目的。目前油脂加工厂常用吸风式比重去石机，其特点是工作时去石机内为负压，可有效地防止灰尘外扬，且单机产量大，但是需要单独配置吸风除尘系统。吹风比重式去石机自身配置有风机，结构简单，但是工作条件较差且产量小，仅用于小型油脂加工厂。
④磁选：
磁选是利用磁力清除油料中磁性金属杂质的方法。磁选的应用则是利用各种矿石或物料的磁性差异，在磁力及其他力作用下进行选别的过程。一般用于磁选的设备有永磁滚筒磁选器、圆筒磁选器、转筒式吸铁机、带电电磁吸铁机。
⑤并肩泥的清洗：
形状大小和油籽相近或者相等，且比重与油籽也相差不多的泥块，称之为并肩泥。菜籽、大豆、芝麻中并肩泥含量较多。并肩泥的清理时利用泥块的机械行性能不同，先对含并肩泥的油籽进行碾磨或者打击将其中的并肩泥粉碎即磨泥，然后将泥灰筛选或风选出去。磨泥使用的设备主要有胶辊磨泥机、立式圆打筛等。
大豆油的制取工艺(第二版)
大豆油的制取工艺
为了提高大豆油的品质，需要进行精制处理。精制处理包括脱色、脱臭、脱脂等步骤 。通过这些处理，可以去除大豆油中的色素、异味和杂质，提高大豆油的品质和口感
产品储存与运输 经过精制处理后的大豆油可以进 行储存和运输。在储存过程中， 需要注意保持大豆油的干燥、清 洁和通风，以防止变质和污染。 在运输过程中，需要采取适当的 保护措施，如防震、防潮等，以 确保大豆油的安全运输
20XX
大豆油的制取 工艺
-
1 浸出法概述 2 浸出法制取大豆油的工艺流程 3 浸出法制取大豆油的质量控制 4 浸出法制取大豆油的优缺点 5 结论 6 浸出法制取大豆油的挑战与对策 7 结论 8 浸出法制取大豆油的未来发展趋势 9 总结
大豆油的制取工艺
浸出法概述
浸出法是一种广泛用于油脂制取的工艺方法。其基本原 理是利用有机溶剂(如己烷)与油料中的油脂发生溶解作 用，将油脂从油料中提取出来。浸出法具有生产效率高 、产品质量好、溶剂可回收等优点，因此在油脂制取领 域得到了广泛应用
大豆油的制取工艺
浸出法制取大豆油的优缺点
优点 生产效率高：浸出法能够快速有效地从油料中提取油脂，提高了生产效率 产品质量好：通过精制处理，可以去除油脂中的杂质和异味，提高产品的品质和口感
溶剂可回收：有机溶剂可以回收再利用，降低了生产成本和对环境的负担
大豆油的制取工艺
适用范围广
浸出法适用于多种 油料的制取，如大
大豆油的制取工艺
浸出法制取 大豆油的未 来发展趋势
智能化与自动化
大豆油的制取工艺
随着科技的进步，浸 出法制取大豆油的未 来发展趋势将更加智
能化和自动化
01
通过引入先进的机器 人技术、人工智能等， 实现生产过程的自动 化和智能化，提高生
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1设定总层数为六层。车间总长50米，宽24米，高31米。 一楼为埋板输送机 二楼为轧胚机、磁选器和粉碎机 三楼为去石机、瓜仁分离器 四楼配置振动筛和皮仁分离器、二道粉碎机 五楼为一道粉碎机 六楼为流化床干燥器
本设计采用轧胚机单排，粉碎机单排，四楼设控制室。一楼的高度为3米， 二层到四层每层的高度均为5米，五楼的高度是3米，六楼的高度是6米。总 的来说，整体车间布置合理，让各个设备分别具有较好的操作空间。
前言
2560年的黄帝时期就已 "五 谷" 。
大豆及其制品是中国传统食品的"瑰宝" 的精华。
1
主 工艺技术方
要
案
内
容 生产车间设 计
工艺流程
经济技术分 析
工艺技术方案
工艺要点
轧坯是预处理的关键，关系到油脂的产量和品质的优劣。 精炼是为了使大豆成品油质量复合食用标准。 设备信息齐全
3
工艺流程
4
油脂精炼
工艺说明
壹· 机械方法 水化法 贰· · 碱炼法 塔式炼油法 叁· · 塔式炼油法 物理精炼 肆· 脱溶 脱色 脱臭 伍· 脱蜡 脱硬脂
精炼工艺流程
精炼工段辅料
物料衡算
本生产线年产300万吨大豆油 一年工作记250天 每天工作8小时 得大豆油 流量为1.5e11kg|h
8
生产车间设计
员工更衣室→消毒室→原辅料处理室 →生产室→包装室→仓库
10
经济技术分析
生产规模、全年生产数、全厂总定员，主要原材料、燃料、动 力年用量及消耗定额、 全厂综合能耗及单位产品综合能耗，全厂占地面积、全员劳动 生产率， 年总成本、单位产品成本、年总产值、年利税积总累额工作、经财验 务内部 收益率，
考取营养师证书
借款偿还期，经济内部收益率，投资回收期
11
结束语
