(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920374600.2(22)申请日 2019.03.23(73)专利权人 任丘市宏旺采暖设备有限公司地址 062550 河北省沧州市任丘市于村乡前王约村(72)发明人 刘其峰 任双喜 (51)Int.Cl.G05B 19/042(2006.01)(54)实用新型名称一种生物质采暖炉自动控制系统(57)摘要本实用新型公开了一种生物质采暖炉自动控制系统，包括第一时间继电器、第二时间继电器、第一中间继电器、第二中间继电器、第三中间继电器、电源和控制器，所述控制器的正极输出端和负极输出端皆通过导线分别与第一中间继电器、第二中间继电器、第三中间继电器的端口连接，第一中间继电器通过导线与第一时间继电器连接，第二中间继电器通过导线与第二时间继电器连接。
本实用新型的引风机通过时间继电器和中间继电器控制锅炉停火时，引风机会继续工作，解决了锅炉因停火造成的返烟现象；一方面设定的时间范围内点火棒点火成功后，会自动断电，解决了手动控制时点火成功后忘记关掉点火开关而造成点火棒持续加热造成能源浪费、装置易损坏的弊端。
权利要求书1页 说明书3页 附图3页CN 209388164 U 2019.09.13C N 209388164U权 利 要 求 书1/1页CN 209388164 U1.一种生物质采暖炉自动控制系统，包括第一时间继电器(16)、第二时间继电器(17)、第一中间继电器(18)、第二中间继电器(19)、第三中间继电器(20)、电源(21)、鼓风机(22)、引风机(23)、点火棒(24)、上料电机(25)和控制器(26)，其特征在于：所述电源(21)的L端通过导线与第一时间继电器(16)的端口连接，电源(21)的N端通过导线与第一中间继电器(18)的端口连接，电源(21)的正负极端口通过导线与控制器(26)的输入端连接，所述控制器(26)的正极输出端和负极输出端皆通过导线分别与第一中间继电器(18)、第二中间继电器(19)、第三中间继电器(20)的端口连接，第一中间继电器(18)通过导线与第一时间继电器(16)连接，第二中间继电器(19)通过导线与第二时间继电器(17)连接，所述第一中间继电器(18)通过导线与鼓风机(22)连接，第一时间继电器(16)通过导线与引风机(23)连接，第二时间继电器(17)通过导线与点火棒(24)连接，第三中间继电器(20)通过导线与上料电机(25)连接，所述控制器(26)表面一侧的上端分别设置有上料启动温度显示屏(1)、实时出水温度显示屏(2)、上料停止温度显示屏(3)，控制器(26)表面一侧的下端分别设置有上料启动温度增加按键(10)、上料启动时间减少按键(11)、功能切换按键(12)、上料停止温度增加按键(13)、上料停止温度减少按键(14)，控制器(26)表面的另一侧分别设置有上料时间设置按钮(7)、上料开关(8)、点火开关(9)、鼓风机调速旋钮(15)。

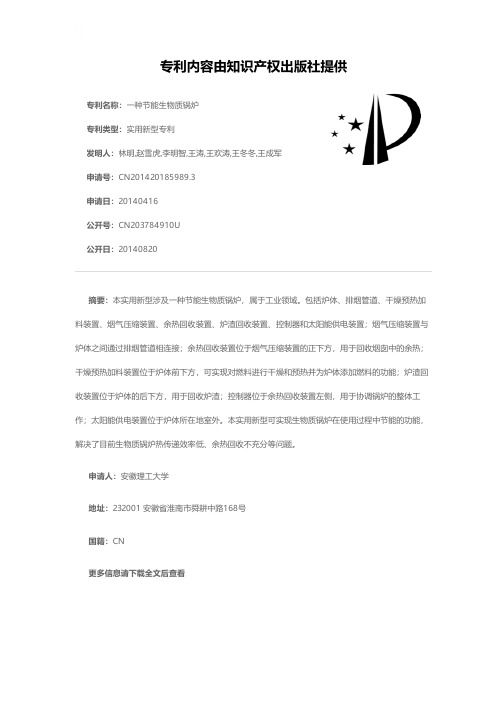

一种节能生物质锅炉[实用新型专利]
![一种节能生物质锅炉[实用新型专利]](https://img.taocdn.com/s3/m/0ae5aed831126edb6e1a10d2.png)
专利名称：一种节能生物质锅炉
专利类型：实用新型专利
发明人：林明,赵雪虎,李明智,王涛,王欢涛,王冬冬,王成军申请号：CN201420185989.3
申请日：20140416
公开号：CN203784910U
公开日：
20140820
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种节能生物质锅炉，属于工业领域。
包括炉体、排烟管道、干燥预热加料装置、烟气压缩装置、余热回收装置、炉渣回收装置、控制器和太阳能供电装置；烟气压缩装置与炉体之间通过排烟管道相连接；余热回收装置位于烟气压缩装置的正下方，用于回收烟囱中的余热；干燥预热加料装置位于炉体前下方，可实现对燃料进行干燥和预热并为炉体添加燃料的功能；炉渣回收装置位于炉体的后下方，用于回收炉渣；控制器位于余热回收装置左侧，用于协调锅炉的整体工作；太阳能供电装置位于炉体所在地室外。
本实用新型可实现生物质锅炉在使用过程中节能的功能，解决了目前生物质锅炉热传递效率低、余热回收不充分等问题。
申请人：安徽理工大学
地址：232001 安徽省淮南市舜耕中路168号
国籍：CN
更多信息请下载全文后查看。
一种高效节能生物质锅炉
专利名称：一种高效节能生物质锅炉专利类型：实用新型专利
发明人：艾四祥
申请号：CN202120962245.8
申请日：20210507
公开号：CN215637083U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型涉及锅炉设备技术领域，且公开了一种高效节能生物质锅炉，包括燃烧室和灰尘处理室，所述灰尘处理室的顶部固定安装有电机箱，所述电机箱内腔的顶部固定安装有电机，所述电机的输出端通过减速机固定安装有旋转轴，所述旋转轴的外表面固定安装有转动盘，所述转动盘的底部固定安装有转动块，所述电机箱的内腔活动安装有转动杆，该高效节能生物质锅炉,通过将燃烧产生的热量将锅炉室的液体烧沸腾，产生的蒸汽从蒸汽管排走，燃烧后产生的灰尘气体从排灰管排走，排灰管中的热量通过导热板导入蒸汽管中，将烟灰中的热量对蒸汽管进行传热效果，将其保温，保温层对传导热量的过程进行保温，烟气进入灰尘处理室。
申请人：鹰潭绿能新能源有限公司
地址：335000 江西省鹰潭市市辖区高新区工业5路华南铜业内二期厂房
国籍：CN
代理机构：南昌科德知识产权代理事务所(普通合伙)
代理人：胡群
更多信息请下载全文后查看。
【CN209763044U】一种生物质锅炉【专利】

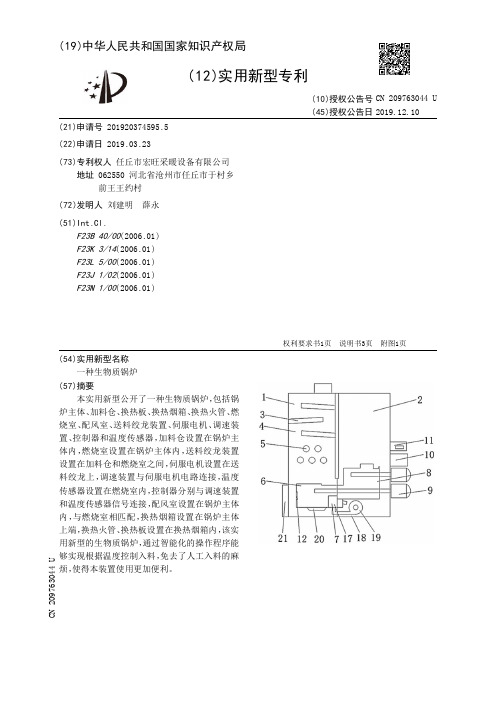

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920374595.5(22)申请日 2019.03.23(73)专利权人 任丘市宏旺采暖设备有限公司地址 062550 河北省沧州市任丘市于村乡前王王约村(72)发明人 刘建明 薛永 (51)Int.Cl.F23B 40/00(2006.01)F23K 3/14(2006.01)F23L 5/00(2006.01)F23J 1/02(2006.01)F23N 1/00(2006.01)(54)实用新型名称一种生物质锅炉(57)摘要本实用新型公开了一种生物质锅炉，包括锅炉主体、加料仓、换热板、换热烟箱、换热火管、燃烧室、配风室、送料绞龙装置、伺服电机、调速装置、控制器和温度传感器，加料仓设置在锅炉主体内，燃烧室设置在锅炉主体内，送料绞龙装置设置在加料仓和燃烧室之间，伺服电机设置在送料绞龙上，调速装置与伺服电机电路连接，温度传感器设置在燃烧室内，控制器分别与调速装置和温度传感器信号连接，配风室设置在锅炉主体内，与燃烧室相匹配，换热烟箱设置在锅炉主体上端，换热火管、换热板设置在换热烟箱内，该实用新型的生物质锅炉，通过智能化的操作程序能够实现根据温度控制入料，免去了人工入料的麻烦，使得本装置使用更加便利。
权利要求书1页 说明书3页 附图1页CN 209763044 U 2019.12.10C N 209763044U权 利 要 求 书1/1页CN 209763044 U1.一种生物质锅炉，其特征在于，包括锅炉主体、加料仓、换热板、换热烟箱、换热火管、燃烧室、配风室、送料绞龙装置、伺服电机、调速装置、控制器和温度传感器，加料仓设置在锅炉主体内，燃烧室设置在锅炉主体内，送料绞龙装置设置在加料仓和燃烧室之间，伺服电机设置在送料绞龙上，调速装置与伺服电机电路连接，温度传感器设置在燃烧室内，控制器分别与调速装置和温度传感器信号连接，配风室设置在锅炉主体内，与燃烧室相匹配，换热烟箱设置在锅炉主体上端，换热火管、换热板设置在换热烟箱内。

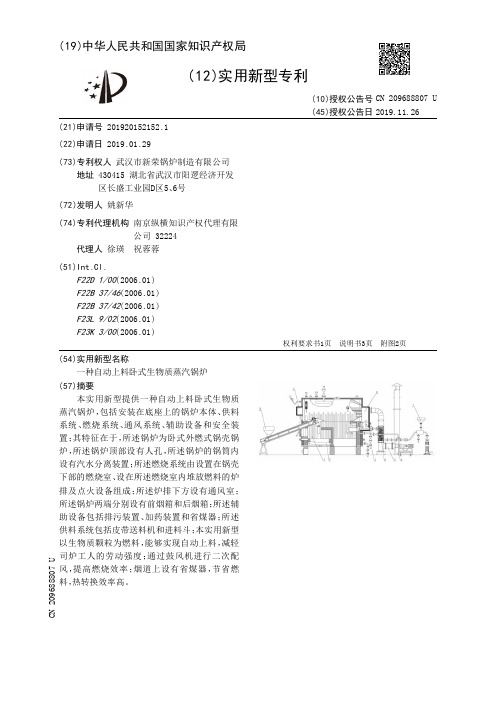

【CN209688807U】一种自动上料卧式生物质蒸汽锅炉【专利】
实用新型内容 [0004] 为克服现有技术的不足，本实用新型旨在提供一种自动上料卧式生物质蒸汽锅 炉，用以解决传统锅炉燃烧时排放的废气污染大、热转换效率低、人工上料劳动强度大且效 率低的问题。 [0005] 本实用新型的目的主要是通过以下技术方案实现的：一种自动上料卧式生物质蒸 汽锅炉，包括安装在底座上的锅炉本体、供料系统、燃烧系统、通风系统、辅助设备以及安全 装置；其特征在于，所述辅助设备包括设在锅炉本体下部的排污装置、设在锅炉本体外的进 水管道上的加药装置和安装在锅炉本体尾部烟道上的省煤器；所述供料系统包括设置在炉 排的上方的皮带送料机和安装在皮带送料机上的进料斗。 [0006] 进一步地，所述锅炉本体为卧式外燃式锅壳锅炉，所述锅炉本体顶部设有供设备
5 .根据权利要求1所述的一种自动上料卧式生物质蒸汽锅炉，其特征在于：所述皮带送 料机通过驱动电机调节进料速度。
6 .根据权利要求1所述的一种自动上料卧式生物质蒸汽锅炉，其特征在于：所述炉排为 固定式炉排。2Leabharlann CN 209688807 U
说 明 书
1/3 页
一种自动上料卧式生物质蒸汽锅炉
技术领域 [0001] 本实用新型涉及锅炉设备技术领域，尤其涉及一种自动上料的卧式生物质蒸汽锅 炉。
( 57 )摘要 本实 用新型提供一 种自 动上料卧式 生 物 质
蒸汽锅炉 ，包括安装在底座上的 锅炉本体 、供料 系统 、燃 烧 系统 、通 风 系统 、辅 助设 备 和安 全 装 置 ；其特征在于 ，所述锅炉为卧式外燃式 锅壳 锅 炉 ，所述锅炉顶部设有人孔 ，所述锅炉的 锅筒内 设有汽水分离装置；所述燃烧系统由设置在锅壳 下部的燃烧室、设在所述燃烧室内堆放燃料的炉 排及点火设备组成 ；所述炉排下方设有通风室 ； 所述锅炉两端分别设有前烟箱和后烟箱；所述辅 助设备包括排污装置 、加药装置 和省煤器 ；所述 供料系统包括皮带送料机和进料斗；本实用新型 以 生物 质颗粒为燃料 ，能 够实现自 动上料 ，减轻 司炉工人的劳动强度 ；通过鼓风机进行二次配 风 ，提高燃烧效率 ；烟道上设有省煤器 ，节省燃 料，热转换效率高。
一种高效生物质热水锅炉
专利名称：一种高效生物质热水锅炉专利类型：实用新型专利
发明人：于祥瑞,李树志,李广志
申请号：CN202121943590.3
申请日：20210819
公开号：CN215809285U
公开日：
20220211
专利内容由知识产权出版社提供
摘要：本实用新型涉及热水锅炉技术领域，尤其涉及一种高效生物质热水锅炉。
包括炉体，炉体内部为空腔，炉体内部设置有炉排，炉体在炉排的下方设置有进风口和出渣口，炉体在炉排的上方设置有燃料进口，炉排的上方设置有换热器；换热器包括多个换热体，换热体内部为通水腔，换热体下部的两侧通过管道连接出水管，换热体的顶面通过管道连接有进水管，换热体上部设置有贯穿其两侧的通风管，通风管通过管道连接排烟口。
本实用新型采用在换热体内设置贯穿其两侧的通风管，燃烧产生的烟气在排入大气前，流经通风管，其中的热量被换热体的水进一步吸收，因此能量利用率较高。
申请人：唐山昊瑞新能源有限公司
地址：064000 河北省唐山市丰润区常庄镇常二村
国籍：CN
更多信息请下载全文后查看。
