梁板模板面积 - 360文档中心

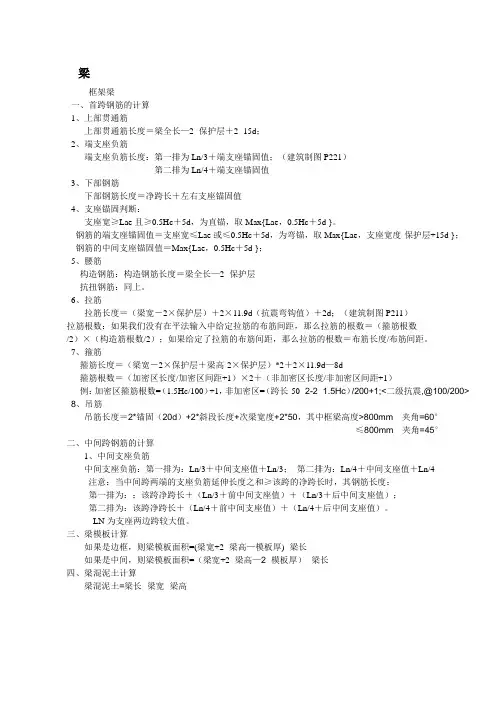

梁板柱手算公式

框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋长度＝梁全长—2×保护层＋2×15d；2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；（建筑制图P221）第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值4、支座锚固判断：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }；钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }；5、腰筋构造钢筋：构造钢筋长度＝梁全长—2×保护层抗扭钢筋：同上。

6、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d；（建筑制图P211）拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

7、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d—8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距+1）例：加密区箍筋根数=（1.5Hc/100）+1，非加密区=（跨长-50×2-2×1.5Hc）/200+1;<二级抗震,@100/200> 8、吊筋吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

模板工程量计算

模板工程量计算1、基础构件种类分为独立基础、杯形基础、满堂基础（无梁式满堂基础、有梁式满堂基础）条形基础（无梁式条形基础、有梁式条形基础）、箱形基础2、基础模板的计算S=混凝土与模板接触面积计算S=混凝土与模板的接触面积=基础支模长度×支模高度【解】1.分析由图可以看出，本基础为有梁式条形基础，其支模位置在基础底板（厚200mm）的两侧和梁（高300mm）的两侧。

所以，混凝土与模板的接触面积应计算的是：基础底板的两侧面积和梁两侧面积。

2.计算工程量外墙下:基础底板S=（3.6×2+0.6×2）×2×0.2+（4.8+0.6×2）×2×0.2+（3.6－0.6×2）×4×0.2+（4.8－0.6×2）×2×0.2=9.12m²基础梁S=（3.6×2+0.2×2）×2×0.3+（4.8+0.2 ×2）×2×0.3+（3.6－0.2×2）×4×0.3+（4.8－0.2×2）×2×0.3=14.16m²内墙下基础底板S=（4.8－0.6×2）×2×0.2=1.44 m²基础梁S=（4.8－0.2×2）×2×0.3=2.64m²基础模板工程=9.12+14.16+1.44+2.64=27.36m²用L计算要减去内墙所占面积中24×0.2×2 －1.2×0.2×2=9.12m224×0.3×2 －0.4×0.3×2=14.16m2外侧柱和内部柱有梁板的柱高，应自柱基或楼板的上表面至上层楼板底面计算构造柱模板计算一字形S=(d1+0.12)×2 ×hL形S=[(d1+0.06)+(d2+0.06)+ (0.06 ×2)]×hT字形S=[(d1+0.12)+(0.06 ×4)] ×h十字形S=0.06× 2 ×4×h3、现浇混凝土梁模板梁的种类：基础梁、地圈梁、圈梁、过梁、悬挑梁、单梁、连续梁、矩形梁、异形梁梁长，梁高的取值主梁取至柱边次梁取至主梁边梁长：外墙圈梁——外侧L外、内侧外墙内边线内墙圈梁——L内支撑在混凝土墙上的梁——墙间净距支撑在砖墙上的梁——梁实际长度梁高：内侧梁底至板底、外侧梁底至板顶注意：外侧梁和内部梁模板计算的不同梁和柱或梁和梁相交时模板的扣减关系支模高度的问题同柱4、现浇混凝土板模板有梁板：带有主、次梁的板板构件种类无梁板：直接用柱支撑的板平板：无柱无梁直接搁置在圈梁或墙上的板有梁板模板=S板S=混凝土与模板接触面积计算板S模板=全长×全宽无梁板、平板现浇混凝土板的模板，按混凝土与模板接触面积，以平方米计算。

最齐全的的模板工程方量计算方法

最齐全的的模板工程方量计算方法建筑模板是一种临时性支护结构，是按照设计要求制作，使混凝土结构、构件按规定的位置、几何尺寸成形，保持其正确位置，并承受建筑模板自重及作用在其上的外部荷载。

模板工程是指支承新浇筑混凝土的整个系统。

模板工程的目的是让工程施工顺利进行。

模板结构主要由模板、支撑结构和连接件三部份组成。

模板的分类有：按照形状可分为：平面模板、曲面模板;按照结构可分为：拆移式、固定式;按受力条件可分为承重、非承重模板;按照材料可分为：木模板、钢模板、铝合金模板、塑料模板等。

每种模板都有不同的计算方法，模板工程量一般是按实际接触面计算，下面列出了各种模板的详细计算：钢筋混凝土构件施工：模板、钢筋、混凝土混凝土的施工流程一、基础模板的计算S=混凝土与模板接触面积计算1.模板工程——基础(1)基础与墙柱的划分，均以基础扩大顶面为界。

(2)有肋式带形基础，肋高与肋宽之比在4：1以内的按有肋式带形基础计算;肋高与肋宽之比超过4：1的，其底板按板式带形基础计算，以上部分按墙计算。

(3)箱式满堂基础应分别按满堂基础、柱、墙、梁板有关规定计算。

(4)设备基础除块体外，其他类型设备基础分别按基础、梁、柱、板、墙等有关规定计算。

杯形基础和高杯基础杯口内的模板，并入相应基础模板工程量内。

杯形基础杯口高度大于杯口长边长度的，套用高杯基础定额项目。

杯型基础条形基础S=混凝土与与模板接触面积计算=基础支模长度x支模高度满堂基础箱型基础定额中未设箱型基础项目，箱型基础中的地板、顶板、隔板分包按相关执行。

二、现浇混凝土构件模板S=混凝土与模板接触面积计算(除特别注明外，均按此算)1.现浇混凝土柱模板S=混凝土与模板接触面积支模高度外侧柱和内部柱有梁板的柱高，应自柱基或楼板的上表面至上层楼板底面计算构造柱构造柱示意图构造柱支模板示意图构造柱模板计算一字型、L型、T字形、十字形1、边柱模板：边柱外侧模板面积=结构层高*柱截面尺寸边柱内侧模板面积=结构层高*柱截面周长-各向梁截面面积-柱截面周长与各向梁宽度之和的差乘以平均板厚说明根据柱子编号确定同类柱子根数;面积基数可一次算出，再减扣除量。

梁超高模板计算规则

梁超高模板计算规则篇一:模板超高按下列规定计算模板超高按下列规定计算: (1)梁、板按超高部分全部模板面积计算;坡屋面按平均高度计算;梁板底面距设计室外地坪或下一层楼面的高度超过3.6m时，可计算模板超高费，超高增加高度采用四舍五入按“米”计算。

(2)墙、柱超高从室外设计地坪或楼板上表面算起，高度超过3.6m时，按3.6m以上部分模板面积计算，超高增加高度采用四舍五入按“米”计算。

如果为6米，则柱为6-3.6=2.4米，所以就计算超高2米，工程量按超过3.6米以上2.4米的工程量计算。

梁板超高工程量为梁板模板面积，计算2米超高。

在每超高一米的单价上乘以2即可。

如果为3.9米，则就不计算超高了如果是7.6米，在每超高1米的单价上乘以4即可那说明是理解为按工程量乘以超高系数了。

超高工程量按超高工程量计算，然后在每超高一米的单价上乘以系数即可如果柱超高模板面积是200平米，超高5米，那么是工程量不变，单价乘以5即可都是分段计算，再累加起来的。

3.6-4.6米是第一段，超高1米;4.6-5.6米是第二段，超高2米，模板量需要*2;剩1余的0.4米不足超高计算值的一半，舍去不计。

如果是7.6米，模板工程量也是分段计算的，只有最顶上的一段是*4的。

篇二:广联达的13种梁模板超高计算方法广联达的13种梁模板超高计算方法.txt我很想知道，多少人分开了，还是深爱着。

ゝ自己哭自己笑自己看着自己闹。

你用隐身来躲避我丶我用隐身来成全你～待到一日权在手，杀尽天下负我狗。

广联达的13种梁模板超高计算方法.txt爱人是路，朋友是树，人生只有一条路，一条路上多棵树，有钱的时候莫忘路，缺钱的时候靠靠树，幸福的时候别迷路，休息的时候靠靠树～广联达的13种梁模板超高计算方法1 室外地坪或楼面到梁顶(扣板厚)的高度超过3.6m时计算，超高量为超过3.6m的模板面积 2 楼地面到梁顶(扣板厚)的高度超过3.6m时计算，超高量为超过3.6m的模板面积 3 楼地面到梁顶的高度超过3.6m时计算，超高量为梁的模板面积4 室外地坪或楼面到梁底的高度超过4.6m时计算，超高量为超过3.6m以上部分的模板面积5 室外地坪或楼面到梁底的高度超过5.0m时计算，超高量为梁的模板面积6 室外地坪或楼面到梁顶的高度超过3.6m时计算,超高量为梁的模板面积7 室外地坪或楼面到梁顶(扣板厚)的高度超过3.6m时计2算增加层，每增1m按一个增加层计算，不足1m按1m算。

模板面积系数

m3
7.44
30 电梯井壁
m3 13.004
31 有梁板
m3 6.901
32 无梁板
m3 4.854
33 平板
m3
7.44
34 拱板
m3 8.039
35 直形楼梯
m3 2.123
36 圆弧形楼梯
m3 2.123
37 悬挑板
m3 95.238
38 栏板
m3 33.898
39 门框
m3 14.144
40 框架柱接头
m3 13.333
41 台阶
m3 60.976
ห้องสมุดไป่ตู้
42 沟道
m3 11.111
43 天沟、挑檐
m3 14.306
44 小型构件 45 扶手 46 池槽
m3 30.488 m3 74.627 m3 28.57
18 异形柱
m3
9.32
19 圆形柱
m3 7.837
20 构造柱
m3
6
21 基础柱
m3 7.899
22 单梁、连续梁
m3 9.606
23 异形梁
m3 8.772
24 过梁
m3 9.681
25 拱梁
m3 7.622
26 弧形梁
m3 8.734
27 圈梁
m3 6.579
28 弧形圈梁
m3 6.301
29 直行梁
0.46
m3 1.295
10 独立桩承台
m3 1.994
11 混凝土基础垫层
m3 1.383
12 人工挖孔桩护壁
m3 7.651
13
5m3以内
m3 3.209

独立梁模板设计计算书

独立梁模板设计计算书1 计算简图2 高支模设计计算模板支架搭设高度为13.20米，基本尺寸为：梁截面 B×D=400mm×900mm，梁两侧楼板厚度0mm，梁支撑立杆的横距(跨度方向) l=0.90米，立杆的步距 h=1.50米，梁底布置3道龙骨，梁底小横杆间距0.300m，梁底增加1道承重立杆。

梁顶托采用双钢管: 48×3.5。

立杆上端伸出至模板支撑点长度：0.30米。

采用的钢管类型为48×3.5。

一、模板面板计算使用模板类型为：胶合板。

面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板按照多跨连续梁计算。

(1)钢筋混凝土板自重(kN/m)：q11 = 25.500×0.900×0.300=6.885kN/m(2)模板的自重线荷载(kN/m)：q12 = 0.350×0.300×(2×0.900+0.400)/0.400=0.578kN/m(3)活荷载为施工荷载标准值(kN/m)：q13 = 2.500×0.300=0.750kN/m均布线荷载标准值为：q = 25.500×0.900×0.300+0.350×0.300×(2×0.900+0.400)/0.400=7.463kN/m 均布线荷载设计值为：q1 = 0.9×[1.35×(6.885+0.578)+1.4×0.9×0.750]=9.917kN/m 面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面抵抗矩W和截面惯性矩I分别为:W = 30.00×1.80×1.80/6 = 16.20cm3；I = 30.00×1.80×1.80×1.80/12 = 14.58cm4；施工荷载为均布线荷载：计算简图剪力图(kN)弯矩图(kN.m)经过计算得到从左到右各支座力分别为N1=0.744kNN2=2.479kNN3=0.744kN最大弯矩 M1 = 0.050kN.m(1)抗弯强度计算经计算得到面板抗弯强度计算值 f = 0.050×1000×1000/16200=3.061N/mm2面板的抗弯强度设计值 [f]，取15.00N/mm2；面板的抗弯强度验算 f < [f],满足要求!(2)挠度计算验算挠度时不考虑可变荷载值，仅考虑永久荷载标准值，故采用均布线荷载标准值q = 7.46kN/m为设计值。

模板参考系数

5内
32.09
20内
16.03
20外
13.13
柱
矩形柱
105.26
异形柱
93.20
圆形柱
78.37
构造柱
79.2
梁
基础梁
87.34
单梁、连续梁、框架梁
96.06
异形梁
87.71
圈梁
65.79
过梁
96.81
弧形梁
87.34
拱形梁
76.22
墙
直形墙
74.40
弧形墙
70.42
电梯坑、井壁
130.00
板
有梁板
69.01
无梁板
48.54
平板
74.40
拱板
80.39
薄壳板
300
栏板
338.90
挑檐、天沟
140.31
悬挑板(10㎡)
18.2
构件名称
每10混凝土模板接触面积（㎡）
楼梯
直形楼梯（10㎡）
21.2
其它
压顶、扶手（10m）
5
门框
141.41
小型构件
304.88
小型池槽
300
台阶(10㎡)
11.1
附录：现浇构件模板接触面积参考表
构件名称
每10m3混凝土模板接触面积（㎡）
混凝土基础垫层
13.80
带型基础
无筋混凝土
36.66
带型基础（有梁式）
21.97
带型基础（板式）
5.94
独立基础
21.07

满堂基础
无梁式
4.60
有梁式
12.95
独立桩承台
