光纤光栅温度传感器工作原理
光纤光栅温度传感器工作原理
光纤光栅温度传感器通过测量光纤光栅传感器中光纤长度的微小变化来测量温度。
光纤光栅传感器由许多个光纤构成，每个光纤都有一个独特的折射率，因此在光纤光栅内，光会在光纤之间反射，并会发生干涉。
当发生温度变化时，光纤的长度会发生微小变化，其中一个光束的相位和另一个光束的相位将发生相对位移，导致干涉图案发生了变化。
通过对干涉图案的分析，可以测量出温度变化的大小，从而得到温度值。
这种传感器的特点是精度高、可靠性好、响应快、耐高温、不易受电磁干扰。
光纤光栅温度传感器在航空、石油、化工、电力等领域有广泛应用。
光纤光栅传感技术的基本原理及其优缺点
光纤光栅传感技术的基本原理及其优缺点基本原理光纤光栅是利用光纤材料的光敏性：即外界入射光子和纤芯相互作用而引起后者折射率的永久性变化，用紫外激光直接写入法在单模光纤的纤芯内形成的空间相位光栅，其实质是在纤芯内形成一个窄带的滤光器或反射镜。
常用的Bragg光纤光栅属于反射型工作器件，当光源发出的连续宽带光（下图中Ιi）通过传输光纤射入时，它与光场发生耦合作用，对该宽带光有选择地反射回相应的一个窄带光（下图中Ιr），并沿原传输光纤返回；其余宽带光（下图中Ιt）则直接透射过去，在下一个具有不同中心波长的光纤光栅处进行反射，多个光纤光栅阵列形成光纤光栅传感网络。
各光纤光栅反射光的中心波长λ为：（1）式中n为纤芯的有效折射率；Λ为纤芯折射率的调制周期。
目前，在结构变形和温度监测中，普遍采用周期Λ＜1 μm的短周期光纤光栅传感器，其反射波长人称为Bragg波长。
根据式（1），解调出反射光波长即可以寻址到光纤光栅传感网络中每个传感器。
反射回来的窄带光的中心波长随着作用于光纤光栅的温度和应变成线性变化，中心波长的变化量为：（2）式中ε为应变量；Δt为温度变化量。
由式（2）可知，光纤光栅反射光中心波长同时受温度和应变的影响，比较成熟的方法是采用同种温度环境下的光纤光栅温度补偿传感器进行克服。
光纤光栅传感器可以用于应力、应变或温度等物理量的传感测量，具有较高的灵敏度和测量范围。
在光纤若干个部位写入不同栅距的光纤光栅，就可以同时测定若干部位相应物理量及其变化，实现准分布式光纤传感。
光纤光栅传感技术的优点在于：1）抗电磁干扰，传输距离远。
2）多个不同类型的传感器可以在一条光纤上串接复用，增加了系统容量。
3）以反射光的中心波长表征被测量，系统安装及长期使用过程中无需定标。
4）适合结构健康监测（SHM）系统中长距离动静态应变信号（电压信号微弱，易受干扰）的采集。
光纤光栅传感技术的缺点在于：1）光纤光栅直接反映应变和温度耦合的变化，在测量应变时，必须进行温度补偿。

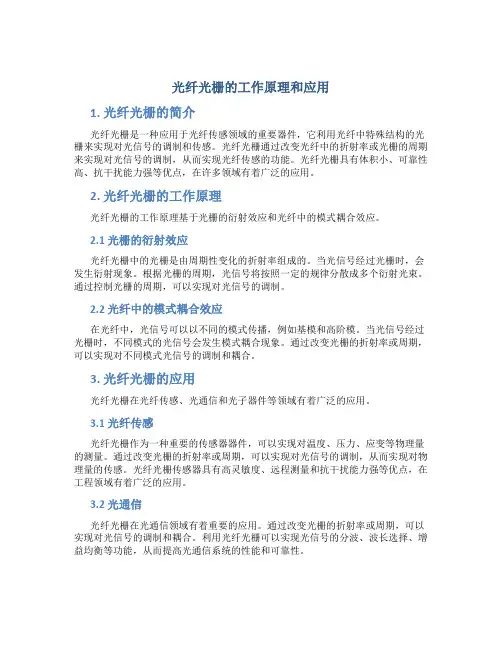

光纤光栅的工作原理和应用
光纤光栅的工作原理和应用1. 光纤光栅的简介光纤光栅是一种应用于光纤传感领域的重要器件，它利用光纤中特殊结构的光栅来实现对光信号的调制和传感。
光纤光栅通过改变光纤中的折射率或光栅的周期来实现对光信号的调制，从而实现光纤传感的功能。
光纤光栅具有体积小、可靠性高、抗干扰能力强等优点，在许多领域有着广泛的应用。
2. 光纤光栅的工作原理光纤光栅的工作原理基于光栅的衍射效应和光纤中的模式耦合效应。
2.1 光栅的衍射效应光纤光栅中的光栅是由周期性变化的折射率组成的。
当光信号经过光栅时，会发生衍射现象。
根据光栅的周期，光信号将按照一定的规律分散成多个衍射光束。
通过控制光栅的周期，可以实现对光信号的调制。
2.2 光纤中的模式耦合效应在光纤中，光信号可以以不同的模式传播，例如基模和高阶模。
当光信号经过光栅时，不同模式的光信号会发生模式耦合现象。
通过改变光栅的折射率或周期，可以实现对不同模式光信号的调制和耦合。
3. 光纤光栅的应用光纤光栅在光纤传感、光通信和光子器件等领域有着广泛的应用。
3.1 光纤传感光纤光栅作为一种重要的传感器器件，可以实现对温度、压力、应变等物理量的测量。
通过改变光栅的折射率或周期，可以实现对光信号的调制，从而实现对物理量的传感。
光纤光栅传感器具有高灵敏度、远程测量和抗干扰能力强等优点，在工程领域有着广泛的应用。
3.2 光通信光纤光栅在光通信领域有着重要的应用。
通过改变光栅的折射率或周期，可以实现对光信号的调制和耦合。
利用光纤光栅可以实现光信号的分波、波长选择、增益均衡等功能，从而提高光通信系统的性能和可靠性。
3.3 光子器件光纤光栅作为一种重要的光子器件，可以实现对光信号的调制和控制。
通过改变光栅的折射率或周期，可以实现对光信号的调制和滤波功能。
光纤光栅滤波器、光纤光栅耦合器等器件在光子器件领域有着广泛的应用。
4. 总结光纤光栅作为一种重要的光纤传感器器件，具有体积小、可靠性高、抗干扰能力强等优点，在光纤传感、光通信和光子器件等领域有着广泛的应用。
FBG温度传感器(简单设计)
FBG温度传感器——波长调制
1、基本原理
短周期光纤光栅又称为光纤布拉格光栅（FBG）是一种典型的波长调制型光纤传感器这种传感器能根据环境温度以及/或者应变的变化来改变其反射的光波的波长。
其结构如图所示
基于光纤光栅传感器的传感过程是通过外界参量对布拉格中心波长λB的调制来获取传感
信号，其数学表达式为错误！未找到引用源。
=2n eff A
错误！未找到引用源。
为Bragg波长，A为光栅周期，n为光纤模式的有效折射率。
引起光栅布拉格波长飘移的外界因素如温度、应力等会引起光栅周期A 和纤芯有效折射率的改变。
其中光纤布拉格光栅反射波长随应变和温度的变化可以近似地用方程
其中Δλ是反射波长的变化而λo 为初始的反射波长。
2、传感器结构设计
FBG温度传感器的基本构造如下图所示
光纤温度监测系统主要由光纤光栅传感器、传输信号用的光纤和光纤光栅解调器组成。
光纤光栅解调器用于对光纤光栅传感器的信号检测和数据处理，以获得测量结果，传输光纤用于传输光信号，光纤光栅传感器则主要用于反射随温度变化中心波长的窄带光，光纤光栅反射波长的移动与温度的变化成线性关系，通过解调器测量光纤光栅反射波长的移动,便可确定环境温度T。
由于光纤布拉格光栅周期和纤芯的有效折射率会同时受到应变和温度变化的影响。
当进行温度测量的时候，光纤布拉格光栅必须保持在完全不受应变影响的条件下。
即需要对光纤光栅传感部分进行封装，保证传感部分不受到外界应力的影响。
几种常见光纤光栅传感器工作原理
常见光纤光栅传感器工作原理光纤光栅传感器的工作原理光栅的Bragg波长λB由下式决定：λB=2nΛ （1）式中，n为芯模有效折射率，Λ为光栅周期。
当光纤光栅所处环境的温度、应力、应变或其它物理量发生变化时，光栅的周期或纤芯折射率将发生变化，从而使反射光的波长发生变化，通过测量物理量变化前后反射光波长的变化，就可以获得待测物理量的变化情况。
如利用磁场诱导的左右旋极化波的折射率变化不同，可实现对磁场的直接测量。
此外，通过特定的技术，可实现对应力和温度的分别测量，也可同时测量。
通过在光栅上涂敷特定的功能材料（如压电材料），还可实现对电场等物理量的间接测量。
1、啁啾光纤光栅传感器的工作原理上面介绍的光栅传感器系统，光栅的几何结构是均匀的，对单参数的定点测量很有效，但在需要同时测量应变和温度或者测量应变或温度沿光栅长度的分布时，就显得力不从心。
一种较好的方法就是采用啁啾光纤光栅传感器。
啁啾光纤光栅由于其优异的色散补偿能力而应用在高比特远程通信系统中。
与光纤Bragg光栅传感器的工作原理基本相同，在外界物理量的作用下啁啾光纤光栅除了△λB的变化外，还会引起光谱的展宽。
这种传感器在应变和温度均存在的场合是非常有用的，啁啾光纤光栅由于应变的影响导致了反射信号的拓宽和峰值波长的位移，而温度的变化则由于折射率的温度依赖性（dn／dT），仅影响重心的位置。
通过同时测量光谱位移和展宽，就可以同时测量应变和温度。
2、长周期光纤光栅（LPG）传感器的工作原理长周期光纤光栅（LPG）的周期一般认为有数百微米，LPG在特定的波长上把纤芯的光耦合进包层：λi=（n0-niclad）。
Λ。
式中，n0为纤芯的折射率，niclad为i阶轴对称包层模的有效折射率。
光在包层中将由于包层／空气界面的损耗而迅速衰减，留下一串损耗带。
一个独立的LPG可能在一个很宽的波长范围上有许多的共振，LPG共振的中心波长主要取决于芯和包层的折射率差，由应变、温度或外部折射率变化而产生的任何变化都能在共振中产生大的波长位移，通过检测△λi，就可获得外界物理量变化的信息。
光纤光栅传感器
光纤光栅监测报警系统结构示意图
使
用
FBG探头
连接光缆
现
场
光连接器
控 显示仪表 制 室 内
计算机
调制解调器
传输光缆
3 、光纤布喇格光栅解调原理
光纤布喇格光栅的解调有多种方法，下面介绍匹 配光纤光栅解调法。匹配光纤光栅检测信号的 基本原理如下图所示，其中左图为传感光栅与 解调光栅的配置，右图为两光栅的反射谱及检 测到的信号．
当两光栅反射谱重叠面积较大时，探测器探测到 的光信号较大，反之则较小，即检测器检测到 的光强是检测光纤光栅 FBG1和匹配光纤光栅 FBG2两个光谱函数的卷积。随着 FBG1上的微 扰，在 FBG2的反射谱中可检测到相对应的一定 光强度的光信号。
F-P腔波长滤波解调原理
法布里—珀罗腔(F-P腔)的光学原理是多光束干
* 光纤光栅传感器
• 光纤光栅传感器(FBG)是利用 Bragg波长 对温度、应力的敏感特性而制成的一种 新型的光纤传感器。
光纤光栅工作原理
感光折射率 n 包层折射率 n2
包层
芯层折射率 n1
λ1 λ2 …λn
λ2 …λn
Λ
λ1
芯层
相位掩模板
紫外掩模写入法
+1级
-1级
包层 芯层
1 、光纤布喇格光栅原理
对包含有φ(z)的非正弦分布也进行了类似于周期 函数的傅里叶展开可以得到光栅区的实际折射 率分布为
该式即为光纤布喇格光栅的折射率调制函数，它 给出了光纤光栅的理论模型，是分析光纤光栅 特性的基础。
2 、光纤布喇格光栅传感原理 光纤光栅纤芯中的折射率调制周期由下式
给出：
这里λUV是紫外光源波长， θ是两相干光束之间的 夹角。
光纤光栅温度传感技术与喇曼散射温度传感技术.
光纤光栅温度传感技术与喇曼散射温度传感技术1．光纤光栅温度传感技术的原理光纤Ｂｒａｇｇ光栅是近些年来出现的一种新型传感元件。
自从1978年含锗光纤光敏性被发现以及1987年紫外写入技术发明以来,光纤光栅受到了世界各国研究机构的广泛重视。
通讯方面的应用极大地推动了光纤光栅技术的成熟。
作为传感用的光纤光栅最初是应用于航空、航天等军事领域。
它能测量很多物理量,如应变、应力、温度、振动、压力等。
1992年,Ｒｕｔｇｅｒ大学的Ｐｒｏｈａｓｋａ等人首次将光纤光栅埋入到混凝土结构中测量应变,将之应用于土木工程中。
同传统的传感器相比较,光纤Ｂｒａｇｇ光栅有许多显著的特点,如寿命长、抗电磁干扰、便于构成准分布光纤传感网络、体积小、重量轻、结构简单等。
光纤布喇格光栅的基本结构为沿纤芯折射率周期性的调制（如图1所示），所谓调制就是本来沿光纤轴线均匀分布的折射率产生大小起伏的变化。
图1 光纤布喇格光栅结构示意图光纤的材料为石英，由芯层和包层组成。
通过对芯层掺杂（通常是掺锗），使芯层折射率n 1比包层折射率n 2大，形成波导，光就可以在芯层中传播。
当芯层折射率受到周期性调制后，即成为布喇格光栅。
布喇格光栅会对入射的宽带光进行选择性反射，反射一个中心波长与芯层折射率调制相位相匹配的窄带光（带宽通常约为0.1～0.5nm ）。
此中心波长称之为布喇格波长。
所谓相位相匹配是指布喇格波长决定于折射率调制的空间周期Λ和调制的幅度大小，它们满足模式耦合理论的一级近似相位匹配条件，用数学公式表示如下：Λ=eff B n 2λB λ为光栅的布喇格波长，eff n 为光栅的有效折射率（折射率调制幅度大小的平均芯层包层光波效应），Λ为光栅条纹周期（折射率调制的空间周期）。
显然当光栅常数发生变化时，光栅所选择反射窄带光的中心波长也发生变化，即：)(2ef eff B n n Λ∆+∆Λ=∆λ光栅的温度发生变化时，由于热胀冷缩效应，光栅的条纹周期会发生变化；由于热光效应，光栅的有效折射率也会发生变化。
光纤传感技术课件：光纤光栅传感器
光纤光栅传感器
直接测量掺锗光纤紫外吸收谱相对较为困难， 尤其是测 量244 nm处的吸收谱。 一般测量光纤的吸收谱是采用反逆技 术， 在被测光纤的光注入端和输出端都放上单色仪， 测量其 频谱。 用这种方法可以测得掺锗3%（摩尔分数）的玻璃在 325 nm处的吸收峰约为17 dB/m。 考虑到244 nm带的吸收率 是325 nm带的1000倍， 可以认为在244 nm处的衰减约为 17 000 dB/m。 故被测光纤的长度不能大于1 cm， 否则难以用 反逆技术测量。
8
光纤光栅传感器
随着光纤布拉格光栅（FBG）制作工艺的不断提高， 特 别是FBG自动化生产平台的建立， 制作出高性能、 低成本的 可靠FBG已成为可能。 同时， 近几年对波长解调技术的深入 研究和不断成熟， 已经扩大了光纤布拉格光栅传感器的应用， 并为只能传感这一新思路创造了一个新的机遇。 智能结构监 测， 智能油井和管道， 智能土木工程建筑， 以及智能航天、 航海传感都需要高质量、 低成本、 稳定性好、 传感特性精密 的光学传感器， FBG传感器阵列由于其波长编码、 可同时测 量多个物理量（温度、 压力、 应力等）以及一路光纤上应用 波分复用技术等自身的优点， 在上述领域已经得到了广泛关 注。
14
光纤光栅传感器
8.2
所谓的光敏性， 就是指当材料被外部光照射时， 引起 该材料物理或化学性的暂时或永久性变化的一种效应。 光纤 的光敏性通常是指光纤纤芯折射率在外部光源照射时发生改变 的特性。 在一定条件下， 变化的大小与光强成线性关系， 并 可保存下来。
15
光纤光栅传感器
光纤的光敏性首先于1978年通过在掺锗光纤内形成驻波观 察到。 在那个实验中， 发现了两束波长相同但反向传输的氩 离子激光（488 nm或514.5 nm）在掺锗光纤纤芯中激起了周期 性的折射率变化。 此后， 做了许多工作确定这一激光折射率 变化的原因。 Yuen的实验指出， 光纤中的光敏现象与双光子 吸收过程有联系， 确定掺锗光纤对蓝绿光的光敏性与244 nm 处吸收响应的双光子吸收作用有关。
(完整版)光纤光栅温度传感器
应用前景
光纤光栅具有耐腐蚀、防水、抗电磁干扰、集传感与传输 于一体、易 于埋到材料内部；
具有波长分离能力强、长期稳定性好、传感准确度和灵敏度极高；
可实现远距离和分布式传感，易于集成分布传感网络系统；
可广泛应用于航空航天、土木工程、复合材料、石油化工等领域；
对工程结构的应力、应变、温度，以及结构蠕变、裂缝、整体性等结构 参数的实时在线监测，实现对结构内多目标信息的监控和提取；
依据安装环境定制各种不同用途的传感器，实现多参量多、远距离、同
一仪器监测的“物联网”技术。
传感器出厂时对应唯T0 一的温度系数 T ；传感器安装后记录环境初始温度
和传感T0 器初始波长值 ，并将T0该温度值及初始波长值记录于解调仪作为起 始值。今后传感器每一个波长值对应环境一个温度值。
温度传感器技术数据
温度监测：
光纤光栅温度传感器置于被测环境中，监测环境 温度的变化，并对预设温度极限进行报警。
❖ 电力方面 电力电缆的表面温度检测监控、事故点定位 电缆隧道、夹层的火情监测 发电厂和变电站的温度监测、故障点的检测和火灾报警 （原理：高压线等腐蚀点、接触不良故障点由于电阻偏大，温度异常）
❖ 水利土木方面 大坝、河堤的渗漏（渗漏点温度异常） 大坝、河堤、桥梁的混凝土凝固与养护温度
工程案例
❖ 国家游泳中心—水立方 ❖ 胜利油田CB32A海洋平台 ❖ 秦皇岛热电厂开关柜温度监测 ❖ 安钢动力厂电缆温度监测系统 ❖ 中石油新疆独山子/塔里木石化油罐群感温火灾
温度/℃
温度曲线
100
y = 26.847x - 41204
光纤光栅温度传感器原理及应用
光纤光栅温度传感器原理及应用嘿，朋友们！今天咱来聊聊光纤光栅温度传感器，这玩意儿可神奇啦！你看啊，这光纤光栅温度传感器就像是一个超级敏感的小侦探。
它是咋工作的呢？简单来说，就是利用了光纤光栅对温度变化特别敏感的特性。
就好比人对自己喜欢的东西特别在意一样，温度一变，它立马就能察觉到。
想象一下，在一些高温或者低温的环境里，普通的传感器可能就有点扛不住啦，但光纤光栅温度传感器可不一样，它就像个顽强的小强，啥恶劣环境都能应对自如。
它能在各种复杂的场景中准确地测量温度，是不是很厉害？那它都能用在啥地方呢？这可多了去了！比如说在工业领域，那些大型的机器设备运行的时候，温度可是个关键指标啊，有了它就能随时监控温度，确保设备正常运行，这就像给机器请了个专门的健康顾问。
还有啊，在一些科研实验中，要求温度测量得特别精确，这时候光纤光栅温度传感器就派上大用场了，它能提供超级准确的数据，帮助科学家们取得更好的研究成果，那可真是功不可没呀！在日常生活中，它也能发挥作用呢。
比如说在一些特殊的场合，像博物馆啊，对温度要求很高，它就能帮忙把温度控制得恰到好处，保护那些珍贵的文物。
它就像是一个默默守护的卫士，不声不响地做着重要的工作。
而且啊，它还有个很大的优点，就是不容易受到干扰。
不像有些传感器，稍微有点干扰就不准确了。
它可稳定啦，就像一座稳稳的山。
咱再来说说它的安装和使用。
其实也不难啦，只要按照说明书一步一步来，一般人也能搞定。
不过可得细心点哦，毕竟这是个高科技的玩意儿。
总之呢，光纤光栅温度传感器真的是个很了不起的发明。
它让我们对温度的测量和控制变得更加容易和准确。
有了它，我们的生活和工作都变得更加安全和可靠啦！它就像一把神奇的钥匙，打开了温度测量的新世界大门，让我们能更好地了解和掌控周围的世界。
难道不是吗？。
光纤光栅传感器原理及应用
光纤光栅传感器原理及应用
光纤光栅传感器是一种新型的光学传感器，它利用光纤及特殊的反射镜栅，使多普勒散射层间隙和入射光束经过一定角度反射多次，使两个层间隙形成阻断环境；从而将频率对变化的入射光束有效地分解，通过层间隙效应耦合实现被测物体表面形变量的信号传输，从而实现被测物体表面形变量的无接触检测。
由于光纤光栅传感器的特点，它在某些特定领域有其独到的应用，具体如下：
1、检测可燃气体浓度：光纤光栅传感器可以用于检测各种可燃气体的浓度，其原理是：通过观察各种可燃气体对不同波长的散射系数变化情况，根据系数大小和变化趋势可以推测出各种可燃气体的浓度；
2、检测灌溉补水情况：光纤光栅传感器可以用于无接触地检测灌溉补水情况，通过不同的土壤表面形变量对不同波长的散射系数变化情况，根据系数变化的大小可以推算出土壤的补水情况；
3、检测地面变化：光纤光栅传感器可以用于检测地面变化情况，例如地面沉降、crack等，其原理是：通过检测不同位置地表形变量对不同波长的散射系数变化情况，根据系数变化的大小和变化趋势可以判断出地面变化情况；
4、地下管线和房屋结构的检测：光纤光栅传感器可以用于无接触地检测地下管
线或房屋结构的选型变化，其原理是：通过检测管道或建筑结构的不同波长散射系数，根据散射系数的变化特征可以推测出其结构是否有变化；
5、其他力学工程的检测：光纤光栅传感器还可以用于检测其他力学结构的变化，例如工程机械，它们的特性也可以通过检测物体波长散射系数的变化情况来进行判断。
