光纤传感器的工作原理
光纤传感器的特点和工作原理
光纤传感器的特点和工作原理一、光纤传感器的特点：1.高灵敏度：光纤传感器可以实现高灵敏度的测量，在微小尺度下可以检测到微小变化，并将其转化为电信号输出。
2.多功能性：光纤传感器可以根据不同的应用需求进行设计和选择，可以实现温度、压力、形变、位移、流速、振动等多种物理量的测量和监测。
3.抗干扰性强：由于光纤传感器采用光学原理进行测量，光信号不易受到电磁干扰的影响，从而大大提高了传感系统的稳定性和抗干扰性。
4.远距离传输：光纤传感器的传输距离可以达到几公里，甚至更远，可以满足从传感位置到控制中心的长距离传输需求。
5.抗腐蚀性强：光纤传感器中的光缆材料一般为二氧化硅或光纤增强复合材料，具有抗腐蚀性、耐高温性和强韧性，适用于恶劣环境下的测量和监测。
6.体积小、重量轻：由于光纤传感器使用光学器件作为传感元件，所以整个传感器可以做得非常小巧轻便，便于安装和携带。
7.高精度：光纤传感器可以实现高精度的测量和检测，可以满足高要求的科研和工业应用。
二、光纤传感器的工作原理：1.光源：光源一般采用激光器、发光二极管或白炽灯，产生一束光信号。
2.传输介质：传输介质即为光纤，光纤由高折射率的芯心和低折射率的包层组成。
光信号会在光纤中以全内反射的方式传输。
3.光接收器：光接收器一般采用光电二极管或光电倍增管，用于接收光信号并将其转换为电信号输出。
当光纤传感器用于测量物理量时，会根据物理量的不同使用不同的传感技术。
例如，当光纤传感器用于温度测量时，可以使用基于热敏特性的传感技术，即通过测量光纤材料的热传导特性来推断温度的变化。
当光纤传感器用于压力测量时，可以使用基于光纤的布拉格光栅技术，即通过载荷的作用使光纤纳米尺度的周期结构发生畸变，进而引起光纤波导特性的变化，从而实现压力的测量。
总之，光纤传感器的工作原理是利用光学原理将待测物理量转化为光信号，然后通过光接收器将光信号转化为电信号输出，从而实现对物理量的测量和检测。
由于光纤传感器具有高灵敏度、多功能性、抗干扰性强、远距离传输、抗腐蚀性强、体积小、重量轻和高精度等特点，因此在各个领域都得到了广泛的应用。
光纤传感器工作原理图及分类
光纤传感器工作原理图及分类
1.光纤传感器及其分类
由于光纤传感器具有不受电磁场干扰、传输信号安全、可实现非接触测量，而且具有高灵敏度、高精度、高速度、高密度、适应各种恶劣环境下使用以及非破坏性和使用简便等等一些优点。
无论是在电量(电流、电压、磁场)的测量，还是在非电物理量(位移、温度、压力、速度、加速度、液位、流量等)的测量方面，都取得了惊人的进展。
光纤传感器分为物性型(或称功能型)与结构型(或称非功能型)两类。
2.工作原理
1）物性型光纤传感器原理
物性型光纤传感器是利用光纤对环境变化的敏感性，将输入物理量变换为调制的光信号。
其工作原理基于光纤的光调制效应，即光纤在外界环境因素，如温度、压力、电场、磁场等等改变时，其传光特性，如相位与光强，会发生变化的现象。
因此，如果能测出通过光纤的光相位、光强变化，就可以知道被测物理量的变化。
这类传感器又被称为敏感元件型或功能型光纤传感器。
2）结构型光纤传感器原理
结构型光纤传感器是由光检测元件与光纤传输回路及测量电路所组成的测量系统。
其中光纤仅作为光的传播媒质，所以又称为传光型或非功能型光纤传感器。
3.应用
光纤流速传感器
光纤流速传感器由多模光纤、光源、铜管、光电二极管及测量电路所组成。
多模光纤插入顺流而置的铜管中，由于流体流动而使光纤发生机械变形，从而使光纤中传播的各模式光的相位发生变化，光纤的发射光强出现强弱变化。
其振主幅的变化与流速成正比。
光纤位移传感器工作原理
光纤位移传感器工作原理

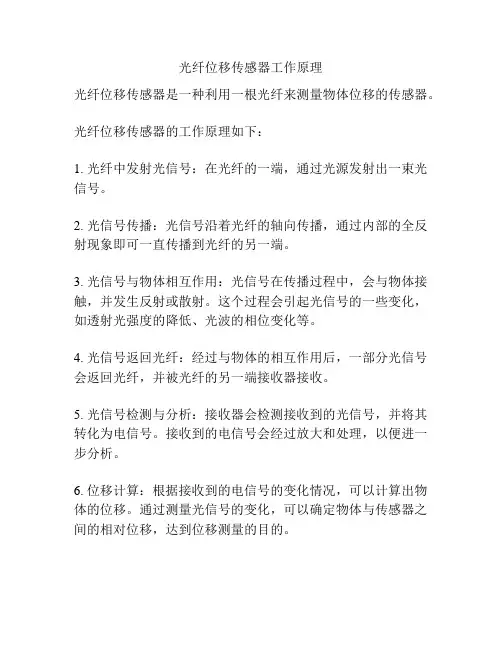

光纤位移传感器是一种利用一根光纤来测量物体位移的传感器。
光纤位移传感器的工作原理如下：
1. 光纤中发射光信号：在光纤的一端，通过光源发射出一束光信号。
2. 光信号传播：光信号沿着光纤的轴向传播，通过内部的全反射现象即可一直传播到光纤的另一端。
3. 光信号与物体相互作用：光信号在传播过程中，会与物体接触，并发生反射或散射。
这个过程会引起光信号的一些变化，如透射光强度的降低、光波的相位变化等。
4. 光信号返回光纤：经过与物体的相互作用后，一部分光信号会返回光纤，并被光纤的另一端接收器接收。
5. 光信号检测与分析：接收器会检测接收到的光信号，并将其转化为电信号。
接收到的电信号会经过放大和处理，以便进一步分析。
6. 位移计算：根据接收到的电信号的变化情况，可以计算出物体的位移。
通过测量光信号的变化，可以确定物体与传感器之间的相对位移，达到位移测量的目的。
总的来说，光纤位移传感器的工作原理是通过检测光信号与物体相互作用后的变化，实现对物体位移的测量。
光纤传感原理
光纤传感原理光纤传感技术是近年来发展迅速的一种新型传感技术。
它在很多领域中都获得成功应用，如湿度、温度、压力、加速度、形变、电场、气体、生物体、化学物质等诸多领域。
其优点是信号传输距离远，抗干扰性好，安全、稳定、快速、灵敏度高，使用寿命长等优点，大幅改善了传统传感器的缺点。
具有广泛的应用前景。
光纤传感的原理基于光学传输信号的特性，即光的折射、反射、散射和吸收等。
光根据波长和传播方式来划分为不同的类型，如红外线、太阳光、荧光、激光、等。
而物质的性质往往与其分子的结构有关，等等，可能对光的传输产生影响。
基于这一特性，光纤传感技术将物质测量转换为光的特性变化，从而达到测量和检测的目的。
光纤可以用作传感器的传输媒介和传感元件，即光纤传感回路。
一般的光纤回路通常由光源、光纤、探头和光电检测器等组成。
光纤传感器的基本原理是通过光的传输特性的变化来检测被测量的物理量。
这些特性的变化通常导致光的衰减、位移或相位变化。
在传感元件和探测元件之间，使用特殊的介质进行测量或获得材料特性。
应用于光纤传感器的探头主要包括两种类型：即应变单元和光学吸收或散射介质。
应变单元的作用是测量对光纤造成的应变。
光学吸收或散射介质则是通过吸收或散射光，来检测物理量。
光纤传感器广泛应用于各个领域中。
在工业上，它被用于测量高温和高压的参数，以及测量某些气体和液体的含量。
在医学上，它被用于探测生物体温度、心率等参数。
在地球物理学上，它被用于检测地震和地质活动等。
在通讯上，它被应用于光纤通信传输信号当中。
光纤传感技术是一种全新的、应用广泛的传感技术。
随着人们对物质性质认识的不断深入，以及光纤传感器应用领域的不断拓宽，相信这种技术将会更加完善和开发。
光纤传感技术的优点是多样的。
由于传感器的信号传输距离远，所以其使用范围很广，可以应用于石油、天然气、化学、冶金等工业领域。
因为光纤传感器具有强大的抗干扰性能，所以在血液、生理、环境等其他领域中，光纤传感器已经被广泛运用，如温度、压力、应变、湿度、活化度、延展度、气体浓度、气体特性分析、生物诊断等。
光纤传感器的原理是
光纤传感器的原理是光纤传感器是一种利用光学原理来进行物体检测和测量的设备。
它利用光纤中的光信号与外界物理量的相互作用，通过测量光的特性变化来获取物理量的信息。
光纤传感器具有高精度、快速响应、不受电磁干扰等优点，广泛应用于工业、生活、医疗等领域。
一、基本原理光纤传感器的基本原理是利用光的传输和载波调制技术。
通常，光纤传感器由光源、光纤、检测元件和信号处理模块组成。
光源产生光信号后，通过光纤传输至检测元件，光信号在物理量作用下发生变化，最后由信号处理模块将光信号转化为电信号输出。
二、工作原理光纤传感器的工作原理可以分为干涉型、散射型和吸收型。
1. 干涉型干涉型光纤传感器利用光的干涉现象来测量物理量。
它通过将光信号分为两个相干波束，一个作为参考光束，另一个经过检测元件后与参考光束发生干涉。
当外界物理量作用于光束时，光的相位和振幅会发生变化，通过测量干涉光信号的强度或相位差，获得物理量的信息。
2. 散射型散射型光纤传感器利用光在纤芯中的散射现象来测量物理量。
它通过纤芯中的光散射来判断外界物理量的变化。
光纤中的散射分为弹性散射和非弹性散射两种，其中弹性散射主要受到光纤材料的缺陷、晶格振动等因素影响，非弹性散射则由于外界物理量的作用引起光纤材料中电子的激发和产生。
通过测量散射光信号的强度、频谱等特性，可以获取物理量的信息。
3. 吸收型吸收型光纤传感器利用光在特定介质中的吸收现象来测量物理量。
它通过在光纤中引入吸收介质，当外界物理量作用于吸收介质时，吸收介质中的光吸收发生变化。
通过测量光的强度变化，可以获得物理量的信息。
三、应用领域光纤传感器在诸多领域有着广泛的应用。
1. 工业领域在工业自动化控制中，光纤传感器可用于测量温度、压力、液位、流量等物理量。
通过光纤传感器的应用，可以实现高精度、实时的物理量检测和测量，从而提高生产效率、保证产品质量。
2. 生活领域光纤传感器在生活中也有着广泛的应用，如煤气检测、火灾报警、安全防范等。
光纤传感器基本原理1
实现纵向、径向应变最简便的方法是采用一个空心的 压电陶瓷圆柱筒(PZT)，在这个圆柱筒上缠绕一圈或多圈 光纤，并在其径向或轴向施加驱动信号，由于PZT筒的直 径随驱动信号变化，故缠绕在其上的光纤也随之伸缩。光 纤承受到应力，光波相位随之变化。
(2)温度应变效应
若光纤放置在变化的温度场中，并把温度场变化等效 为作用力F时，那么作用力F将同时影响光纤折射率、和 长度L的变化。由F引起光纤中光波相位延迟为
(3)反射系数型
光波在入射界面上的光强分配由菲涅尔公式描述，界面强度 反射系数由菲涅尔反射公式给出
由反射系数的菲涅尔公式知道， 当光波以大于临界面(θc=sin-1n)的θ角 入射到n1、n3介质的界面上时，若n3 介质由于压力或温度的变化引起n3的 微小改变，相应会引起反射系数的变 化，从而导致反射光强的改变，利用 这一原理可以设计出压力或温度传感 器。
二、强度调制机理
强度调制光纤传感器的基本原理是待测物理量引起 光纤中的传输光光强变化。通过检测光强的变化实现对 待测量的测量，其原理如下图所示。
Pi Pi
P0 P0
强度调制方式很多，大致可分为以下几种:反射式强度 调制、透射式强度调制、光模式强度调制以及折射率和吸 收系数强度调制等等。一般透射式、反射式和折射率强度 调制称为外调制式，光模式称为内调制式。
(1)光纤折射率变化型
一般光纤的纤芯和包层的折射率温度系数不同。在温度恒定 时，包层折射率n2与纤芯折射率n1之间的差值是恒定的。当温 度变化时， n2 、 n1之间的差发生变化，从而改变传输损耗。因 此，以某一温度时接收到的光强为基准,根据传输功率的变化可 确定温度的变化。
(2)渐逝波耦合型
通常，渐逝波在光疏媒质中深入距离有几个波长时．能量就 可以忽略不计了。如果采用一种办法使渐逝场能以较大的振幅穿 过光疏媒质，并伸展到附近的折射率高的光密媒质材料中，能量 就能穿过间隙，这一过程称为受抑全反射。
光纤传感器原理及应用技术
光纤传感器原理及应用技术光纤传感器是一种基于光学原理进行测量和检测的传感器，它通过利用光纤的特性，将光信号转换为电信号，实现对被测量物理量的测量。
光纤传感器具有高精度、即时响应、抗干扰能力强等优点，在许多领域得到了广泛的应用。
光纤传感器的原理是基于光的传播和反射原理。
光纤是一种由光纤芯和包覆层组成的细长材料，光信号在光纤芯内由于全反射而传输。
当外部环境发生变化时，比如温度、压力、湿度等物理量发生变化时，会引起光纤芯的折射率发生变化，进而改变光信号传播的特性，通过对光信号的检测和分析，可以得到被测物理量的信息。
1.光纤光栅传感器：光纤光栅传感器是一种利用光纤中的光栅结构实现测量的技术。
当外界物理量作用于光栅上时，光栅的折射率、光栅常数等参数会改变，进而改变光纤中光信号的传播特性。
利用对光信号的分析，可以实现对温度、压力、应变等物理量的测量。
光纤光栅传感器具有高精度、远距离传输、抗干扰能力强等优势，在工业、航空航天、环境监测等领域得到广泛应用。
2.光纤光耦合传感器：光纤光耦合传感器是一种利用光纤与被测物之间的光耦合效应实现测量的技术。
光纤输入端将光源发出的光信号通过总反射等机制输入到被测物上，在被测物上发生反射、散射等光学效应后，再传回到光纤输出端。
通过对光信号的分析，可以得到被测物的信息，如距离、位置、形变等。
光纤光耦合传感器可以实现远距离测量、抗干扰能力强等优点，广泛应用于机械制造、机器人、石油勘探等领域。
3. 光纤陀螺仪：光纤陀螺仪是一种利用光学运动学原理实现姿态变化测量的传感器。
光纤陀螺仪利用光纤中的Sagnac效应，在光纤环结构中通过激光的传播过程实现对旋转加速度和角速度的测量。
光纤陀螺仪具有无惯性元件、高精度、稳定性好等优点，在惯导、导航、航空航天等领域得到广泛应用。
总之，光纤传感器以其高精度、远距离传输、抗干扰能力强等优点，在物理量测量领域得到了广泛的应用。
随着光学技术的不断发展，光纤传感器的性能会不断提升，应用领域也会不断拓展。
光纤传感器报告
光纤传感器报告摘要：光纤传感器是一种通过光纤进行信号传输和检测的先进传感器技术。
本报告旨在介绍光纤传感器的原理、分类、应用领域和未来发展方向。
1. 引言光纤传感器是一种基于光纤的传感器技术，可以实现对各种物理量、化学物质以及生物分子等的检测和测量。
相比于传统的电信号传感器，光纤传感器具有更高的精度、更快的响应速度和更大的测量范围。
2. 光纤传感器的原理光纤传感器的原理基于光的传输与调制。
通过向光纤中注入激光光源，并通过改变光的特性（如幅度、相位、频率等），来实现对被测量物的检测和测量。
光纤传感器可以通过测量光信号的衰减、相位变化、光纤长度变化等来判断被测量物的参数。
3. 光纤传感器的分类光纤传感器可以根据其工作原理和应用领域进行分类。
常见的光纤传感器包括干涉型光纤传感器、散射型光纤传感器和光纤光栅传感器等。
这些传感器在温度测量、压力测量、应力测量、化学物质检测等领域都有广泛的应用。
4. 光纤传感器的应用领域光纤传感器具有广泛的应用领域。
在航天航空领域，光纤传感器可以用于飞行器结构健康监测、燃气检测等。
在能源行业，光纤传感器可以用于油井监测、电力设备监测等。
此外，光纤传感器还被广泛应用于环境监测、医疗诊断、交通控制等领域。
5. 光纤传感器的未来发展方向光纤传感器的未来发展方向包括提高传感器的灵敏度、降低成本、增强传感器的可靠性和稳定性。
随着光纤传感器技术的不断创新和进步，传感器性能将进一步得到提升，应用领域也将不断扩大。
结论：光纤传感器作为一种先进的传感器技术，具有广泛的应用潜力。
通过不断提高传感器的性能和降低成本，光纤传感器将在更多领域。
