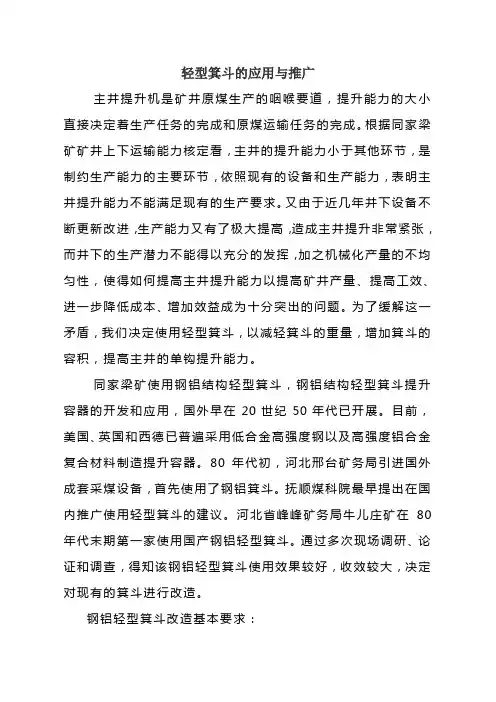

轻型箕斗的应用与推广说明
轻型箕斗的应用与推广主井提升机是矿井原煤生产的咽喉要道，提升能力的大小直接决定着生产任务的完成和原煤运输任务的完成。
根据同家梁矿矿井上下运输能力核定看，主井的提升能力小于其他环节，是制约生产能力的主要环节，依照现有的设备和生产能力，表明主井提升能力不能满足现有的生产要求。
又由于近几年井下设备不断更新改进，生产能力又有了极大提高，造成主井提升非常紧张，而井下的生产潜力不能得以充分的发挥，加之机械化产量的不均匀性，使得如何提高主井提升能力以提高矿井产量、提高工效、进一步降低成本、增加效益成为十分突出的问题。
为了缓解这一矛盾，我们决定使用轻型箕斗，以减轻箕斗的重量，增加箕斗的容积，提高主井的单钩提升能力。
同家梁矿使用钢铝结构轻型箕斗，钢铝结构轻型箕斗提升容器的开发和应用，国外早在20世纪50年代已开展。
目前，美国、英国和西德已普遍采用低合金高强度钢以及高强度铝合金复合材料制造提升容器。
80年代初，河北邢台矿务局引进国外成套采煤设备，首先使用了钢铝箕斗。
抚顺煤科院最早提出在国内推广使用轻型箕斗的建议。
河北省峰峰矿务局牛儿庄矿在80年代末期第一家使用国产钢铝轻型箕斗。
通过多次现场调研、论证和调查，得知该钢铝轻型箕斗使用效果较好，收效较大，决定对现有的箕斗进行改造。
钢铝轻型箕斗改造基本要求：1、利用主井提升机的现有设备，不改变装载和卸载的方式及位置。
2、确保改造后的最大静张力差符合要求。
3、改造后的箕斗在强度、刚度、重心符合要求。
改造后的箕斗主要采用钢铝组合结构，受力部位既保证使用强度，又保持有足够的刚度。
主要大梁及装载过程中受煤直接冲击的部位采用钢结构，其余均采用7075铝合金。
通过减少箕斗的自重，增加容积，提高提升机的载重量，即单钩提升量，这样不仅提高了箕斗的载重量，又可以解决提升机超载、钢丝绳安全系数不够等难点问题，可以适应矿井产量不断增加和井深不断延深的需要，可以降低吨煤电耗，延长容器和提升钢丝绳的使用寿命。
煤矿箕斗临时改绞方法的工艺及应用
煤矿箕斗临时改绞方法的工艺及应用煤矿箕斗临时改绞方法是一种矿井安全出口技术，在技术上实现了煤矿出口改绞，达到出口安全、稳定、可靠的要求。
它以煤矿箕斗及其他附件为基础，通过采用临时修缮的方法实现出口的改绞。
箕斗的安装、修缮、护盾统称为箕斗临时改绞方法，针对岩石性质、应力状况、地质构造等各种具体情况，应用此方法，以保证安全及正常使用井口出口。
煤矿箕斗临时改绞方法的工艺特点在于：首先，煤矿箕斗临时改绞方法需要采用特殊的安装配件，如箕斗的底座、箕斗的斜坡结构、箕斗底座的支撑架等；其次，煤矿箕斗临时改绞方法需要采用钢筋混凝土组合形式，以来柱的纵向结构支撑箕斗，同时用于抗压及抗拉；再次，煤矿箕斗临时改绞方法不仅需要采用钢筋混凝土结构，还需要进行仔细的现场检查，以确保其质量及安全。
煤矿箕斗临时改绞方法在煤矿安全出口方面有着广泛的应用，首先，它可以实现煤矿的安全出口，使矿井的出口更安全可靠，从而提高了煤矿矿井的整体安全性；其次，煤矿箕斗临时改绞方法还可以防止煤矿出口出口断层破裂，从而保护出口；再次，煤矿箕斗临时改绞方法在煤矿出口的结构及规划方面也具有重要的作用，可以增加出口能力、提高出口质量及稳定性。
煤矿箕斗临时改绞方法在实施过程中，应根据实际情况，采取有效的技术措施，避免出现意外情况，对煤矿安全出口负责。
首先，在实施煤矿箕斗临时改绞方法之前，应对地质构造及应力状况进行详细的调查，以确保煤矿的安全；其次，实施煤矿斗临时改绞方法时，应注意采用合适的支撑材料及支撑结构，以确保其可靠性；再次，实施煤矿箕斗临时改绞方法时，应对钢筋混凝土配合结构及附件进行仔细的检查，以防止事故的发生。
从以上可以看出，煤矿箕斗临时改绞方法是一种有效的技术措施，可以有效地提高煤矿出口的安全性、稳定性及可靠性。
它不仅可以实现煤矿出口改绞，还可以提高出口的结构安全及抗震性能，从而为煤矿的安全发展贡献自己的力量。
浅谈主井箕斗技术改造
文章 编号 ： １ ０ ０ ９ —９ １ ４ Ｘ（ ２ ０ １ ４ ） １ ２ — ０ ０ １ ７ － Ｏ １
１前 言 小 康矿 于１ ９ ９ ０ ￣１ １ 月建成 投产 ， 设计 产量 １ ５ ０ ￣ ｉ ＂ 吨， 其主井 提升 系统担负 着
工 业技 术
Ｃ ｈｉ ｎ ａ ｓ ｃ ｉ ｅ ｎ ｃ ｅ ａ ｎ ｄ Ｔｅ ｃ ｈ ｎｏ ｌ ｏ ｇ ｙ Ｒ ｅ ｖ ｉ ｅ ｗ
●Ｉ
浅 谈 主 井 箕 斗 技 术 改 造
荣 金 生
（ 铁法 能 源文介绍了上开式扇形门曲轨 自动卸载箕斗技术优势和优点 ， 简述了箕斗改造的主要环节， 本文针对 曲轨扇形门翻转箕斗存在的缺点， 提出了箕 斗技术改造的方案和实施效果、 主要环节及关键技术 ， 并说明了上开式扇形门曲轨 自动卸载箕斗推广和应用的前景。
矿 井的 提煤 任 务 ， 使用Ｊ Ｋ Ｍ一 ４ ／ ４ （ Ｉ Ｉ ） 型 提 升机 ， 最初 提升 容 器选 用 Ｊ Ｄ ｓ Ｙ 一 １ ６ ／ １ ５× ４ 型提煤箕 斗 ， 其卸 载方式是靠 曲轨 扇形 门翻转卸 载 ， 经过 多年 的使 用 ， 我们 发现 存在 以下缺 点 ： （ １ ） 由于 当时的 曲轨 设计 就存在着 死点 ， 卸 载时对井 架的冲击 力大 ， 自锁不 好， 闸 门打开 时 ， 超过 箕 斗最大 轮廓 线 ， 经常在 运行 中 出现闸 门被打 开 ， 造成 拉 坏 闸门和 井 简装备 等 事故 。 （ ２ ） 箕 斗的 滚轮 、 钩板铜 套 发生磨 损超 限 ， 罐检 工 检修 维护 量增 大 。 （ ３ ） 箕 斗配 件更 换频 繁 ， 材 料消 耗量 增加 。 上述问题时常影响主井绞车安全运转， 甚至中断矿井生产 。 随着矿井向大 型化 及高产 、 高效 方 向发展 ， 主井提 升系统 作为煤 流系统 的咽喉 ， 其提 升能力 及 设备 状况直 接关系 到矿 井的安全 生产及效 益提 高。 为 了使主 井提升能 力与 工作 面 生产 能力 相适 应 ， 对 主井提 升箕 斗 实行 技术 改造势 在 必行 。 ２箕 斗 技术 改造 实施 效 果 １ １ 安装使 用 新型上 开式 扇形 门 曲轨 自动卸 载箕斗 我矿组 织专 业技 术人员 前往 徐州煤 矿安全 设备 制造 有限 公司和 兖矿集 团 东滩 煤矿进 行 了现 场考察 ， 通 过考察 我们 了解 了上开 式扇形 门 曲轨 自动卸 载箕 斗 的结 构特 点及 先进 性能 。 在考察 期 间 ， 我们会 同厂方 技术 人员研 究 制定 了箕 斗 技术改 造方 案 ， 并提 高 大量 箕斗 改造 所 需技术 基 础数 据 。 我 们根 据箕 斗在 实 际使 用 中所 出现 的问 题， 对箕 斗的局 部进 行改进 ， 例如 箕斗斗箱 下部 卸货 口处 由于在 装货 时 ， 受 到大 块 冲击 ， 使 其变 形 、 磨 损严 重 的情况 ， 我们 已 向厂方提 出加固方 案 。 箕斗技 术改造 方案确定 后 ， 由徐州煤 矿安全设 备制造 有 限公 司进行设 计并 制 造２ 台１ ６ ｔ 上 开式扇 形 门 曲轨 自动卸 载箕 斗 ， 并于 ２ ０ ０ ７ 年１ ２ 月 由我 队安 装 了２ 台箕斗 。 新型 箕斗卸 载 时无需 外动力 ， 整 个卸 载过 程实 现 自动 化。 箕斗进 入 曲轨起 弯 点时 ， 扇形 门 即开始打 开 。 箕斗 到停止位 置 时 ， 卸 载时 间 已进行 ２ ０ ％－３ ０ ％， 这 样 就节 约 了箕斗 的休 止时 间 ， 即节约 了箕 斗一 次提升 循环 时间 ， 从而 提高 了主 井 系统 的提 升 能力 。 １ ． １ ． １ 新 型箕 斗的改 造 核心技 术 即是对 扇形 门的 改造 ， 它 与老 式箕斗 相 比较具 有极 大地 技术 优 势 ， 主要 表现 在 （ １ ） 在不 改变箕 斗外形 尺寸的条 件下 ， 可适 当增加箕 斗的容 积 。 在 提升 系统 允 许的 条件 下 ， 能 够增 加箕 斗的 提煤 量 。 （ ２ ） 简化 了扇 形 门的开 闭机 构 ， 减 少 了事故 点 ， 便于 维修 。 （ ３ ） 安全 可靠 ， 这种 结构只有 卸载 滚轮进入 卸载 曲轨 ， 箕 斗上提 时才能 将扇 形 门打 开 。 而且 扇形 门开 启是 由小 到大 ， 箕 斗运行 是在没 有受 任何 冲击力 的情 况下打 开 闸 门的 ， 所 以运行 非常 安全 。 （ ４ ） 扇形 门开 闭运行轨 迹是 自下而 上或 自 上而 下 ， 无论 打开还 是关 闭扇 形 门均 不超 出箕 斗外 廓 ， 这就从 根本 上消 除 了意外打 开扇 形 门 而 引发 的损坏 井筒 装备 事故 的 发生 。 （ ５ ） 扇形 门打开 时 ， 煤 流开始 加速 ， 形成 往 煤仓 去 的 抛物 线 ， 故 撤煤 量 很小 ， 几乎 看 不到 撒煤 。 １ ． １ ． ２ 老式 多绳箕 斗 悬挂 装置 与箕 斗上 盘连 接采 用三 角板连 接 ， 现在 这种 结构 改造为 直连 式 四角板 结构 。 它 与原三 角板 连接 具有 以 下 优点 （ １ ） 老 式箕斗 首绳悬 挂装 置三角 板与上 盘 连接 销 轴 只有 一个 ， 使用 中磨损 严 重 ， 且 更换 时费 时又 费力 ， 而 改造后 主 吊板直接 与上 盘连 接在 一 起 ， 不 再使 用 销轴 连 接 。 悬 挂装 置 销轴 直接 与 上盘 连 接 ， 不 仅使 安 全性 增 加了 ， 而且 在检 修时 可根 据情 况对连 接销轴 分 别更换 ， 非 图 １主并箕斗 起吊 连接收置 常方 便 。 １起吊箕 封 装置 ２箕斗 （ ２ ） 改为 直 连式 四 角板结 构 后 ， 连 接高 度
对煤矿立井提升箕斗的发展现状及前景的探讨
０矿 业论Ｊ ０ － ２
Ｓ ＩＮＣ Ｃ Ｅ Ｅ＆Ｔ Ｃ ＮＯ Ｏ ＹＩＦ ＭＡ Ｉ Ｎ Ｅ Ｈ Ｌ Ｇ ＯＲ Ｔ Ｏ Ｎ
２１ ０ ０年
第 ３ 期 ｌ
对煤矿立井提升箕斗的发展现状及前景的探讨
李 海波 （ 南 理 工 大 学 河 南 焦 作 河
【 摘
４４ ０） ５ ０ ０ 动 进 入 固定 曲轨 ， 用 绞 车 牵 引力 自动将 闸 门 打 开 。 的 优 点 是 ： 利 它 箕
斗 采 用 上 开 式 扇 形 闸 门 ， 论 是 打 开 还 是 关 闭 状 态 下 ． 门 都 不 伸 出 无 闸 随着 科 学 技 术 的 进 步 和 生 产 力 的 发 展 ，根 据 市 场 经 济 的实 际 需 箕 斗 外 廓 ， 根 本 上 消 除 闸 门 自重 和 煤 压 作 用 下 意 外 地 自动 打 开 而造 从 要 ， 矿生产向着大型化 、 产 、 煤 高 高效 方 向发 展 ， 就 要 求 提 升 运 输 等 这 成 井 筒 装 备 及 箕 斗 损 坏 事 故 的发 生 。 且 不 需 外 动 力 ， 而 能够 自动卸 载 ， 生 产环 节 相 互 配 套 。 别 是 主井 提 升 的生 产 能 力和 设 备 现 状 关 系 到 矿 特 这种 箕 斗 的休 止 时 间 短 。 门 打 开 时 ， 流 开 始 加 速 ， 成 了 往 煤 仓 去 闸 煤 形 井 安全 生 产 和效 益 的 提 高 ， 目前 大 型矿 井 的 主 井 提 升 大 都 采 用 箕 斗 提 的抛 物 线 ， 撒 煤 量很 小 。 种 箕 斗 在 井 下 采 用 液 动 或 气 动 装 载 ， 口 故 这 上 升 。我 就 目前 煤 矿立 井 提升 箕 斗 的 发 展 现 状 做 一 个 初 步 探 讨 。 采 用 自动卸 载 。下 口作 业 时 间大 于 上 口休 止 时 问 。上 口可 以 不设 打点 工 ， 以直 接 由装 载 向 车房 发 送 信 号 ， 口可 以 不 设 打 点 工 ， 根 据 井 可 上 并 ２ 箕 斗 的技 术 发 展 历 程
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
赤峰柴矿公司箕斗改造提升能力的探索及应用摘要:为做到投入少、对生产影响小，施工周期短、减少停产损失等,沿用原有提升机,箕斗采用改变容积同时调整井筒联锁保护装置的办法,达到设计的提升能力。
关键词:赤峰柴矿公司主竖井箕斗提升箕斗改造赤峰柴矿公司隶属于山东黄金集团矿业有限公司,本矿区现有的主要开拓方式为主副并联合开拓,其中主井为箕斗井,副井为罐笼井。
箕斗井采用单箕斗配罐笼的提升方式,箕斗容积为7.2m³,实际提升能力为1400t/d。
随着赤峰柴矿公司矿区开采深度的下降,原有的老竖井的提升能力将逐渐消失,并且外围供矿能力也在逐步减少,所以为了满足选矿厂的入选矿量,必须提高此箕斗井的提升能力。
故对该箕斗进行改造,设计改造后的提升能力为2000t/d。
一、企业的基本情况赤峰柴胡栏子黄金矿业有限公司隶属于山东黄金矿业股份有限公司，是一个集采、选、冶于一体的现代化黄金矿山，是内蒙古自治区首家直接生产成品金的黄金矿山。
公司的前身是赤峰柴胡栏子金矿，始建于1983年，到2008年末，生产规模180吨/日，累计生产黄金5吨多，取得了非常可观的经济效益和社会效益。
企业多次被评为国家、自治区、市、区先进单位，共获得100多项奖励。
2008年12月，山东黄金矿业股份有限公司并购柴矿后，通过生产规模改造、扩建，已建成国内大规模树脂提金工艺选矿厂，日采选能力达到2000吨以上，地质探矿、安全生产、节能减排、环境改造均发生巨大变化。
企业现有资产总额为 2.58亿元，现保有地质储量超过15吨。
2018年，生产黄金600公斤，实现营业收入1.97亿元，企业发展势头强劲迅猛。
二、箕斗井的提升现状1、开拓系统矿区采用平硐+竖井开拓系统，由主井（原探矿竖井）作为主提升井，3#盲竖井作为副提升井与5#盲竖井（原南风井）作为回风井。
2、主井主井位于28线附近矿体下盘877m平硐内，井口中心坐标X=4688482.8，Y=39623276.2，井筒净断面φ5.5m，井口标高+938m。
中段高度30～40m，下设+700m～+390m共8个中段。
各中段设单向马头门，出车方位为225°，选用JKM-3.25×4（Ⅲ）型多绳摩擦式提升机，双层罐笼（3600×1600）配7.2m3箕斗(箕斗作为平衡锤)提升方式，一次提升4辆0.75m3翻斗式矿车，一次最多提升50人。
该井担负井下部分矿石及废石、人员、材料及设备的提升和下放任务，井筒内设箕斗间、罐笼间、梯子间、管缆间。
作为进风井，箕斗间封闭。
三、箕斗井改造的必要性和可行性1、箕斗井改造的必要性目前扩建选矿厂的实际处理能力为3000t/d,由柴胡栏子矿区供矿3000t/d。
柴胡栏子矿区箕斗井提升为1400t/d，盲罐笼井提升为1000t/d。
随着矿山开采深度的下降,预计2021年底老罐笼井的提升能力将不足,同时该罐笼井不具备向下延伸的条件,因此该矿区全部提升矿石量将由箕斗井承担,预计2021年底将提至2000t/d。
为了保证选矿厂的正常生产,这部分差额矿量必须有箕斗井来提升,因此对箕斗井提升系统进行改造是十分必要的。
2、箕斗井改造的可行性通过对原有箕斗井的改造,以少量的资金投入,达到提高矿山装备水平、降低生产成本、扩大企业生产能力的目的。
由于系统改造时其设备简单,改造周期短,所以说箕斗井改造是可行的。
四、箕斗井改造方案1、箕斗井原提升系统的部分参数如表。
⑴提升方式：箕斗与罐笼互为平衡提升;⑵提升机型号：JKM-3.25×4（Ⅲ）多绳摩擦提升机；⑶直联电动机：N=1250Kw，n=60r/min；⑷罐笼：多绳双层罐笼，底板尺寸3600×1600mm，质量（作配重）18800kg；⑸箕斗：7.2m³底卸式箕斗，自重15000kg，有效载重10000kg；⑹提升钢丝绳：6V×34+FC-φ32-1770三角股镀锌钢丝绳，共4根，单位绳重：4.07kg/m，钢丝破断拉力总和：767.404KN/根(布顿)；⑺平衡尾绳：34×7+FC-φ46-1570镀锌钢丝绳，共2根，单位绳重：8.25kg/m；⑻罐道型式：空心方钢罐道180×180×10mm；⑼提升高度: 箕斗：732.625m；罐笼：712m；⑽最大提升速度：箕斗：10.2m/s;罐笼：7.0m/s。
1.改造方案(1):保持提升机、电动机、电控等设施不变,斗箱加长0.4m,调整缩小装矿口，箕斗装矿点空口高度提高0.4米（未整改前，箕斗装载10t矿后，测量原矿距箕斗装矿口有1米-1.2米空余，加高0.4米，满足箕斗装12.5t矿而不会溢出矿石的基本安全条件），因此，增加箕斗容积为1.5×1.05×1.2=1.89m³，即箕斗总容积：7.2+1.89≈9m³，实现箕斗单斗装矿12.5t，其箕斗重量控制在15t，完成箕斗提升量达到2000t/d。
⑵、提升校核：本次改造设计,箕斗提升总重量约为12500kg(含首尾绳悬挂及滚轮罐耳等附件)，提升钢丝绳为4根6VX34+FC32-1770型三角股钢丝绳,单位重量=4.07k/m,单根钢丝绳所有钢丝最小破断拉力总和767.404kN。
据此,对提升设备进行选型校核如下：箕斗总重:Qj=15000kg有效载重:Qg=12500kg配重罐笼重量:Qg =Qj+Qg/2=21250kg配重罐笼的调整建议采用如下方式当箕斗提升时,将罐笼侧装入21250-18800=2450kg的配重车,使罐笼重量达到21250kg:当罐笼提升时,先将罐笼内的配重车推出,再正常提升终端载重:Qd =Qj+Qg=27500kg钢丝绳悬垂长度:H=H0+Hj=772m(2)安全校核钢丝绳作用在主导轮上的最大静张力及最大静张力差：a.提升重箕斗时:S1=(Qj+Qg+npsH）g=395.512＜520kN；注明：npsHg=12.858*9.8=126.011kNS2=(Qg+n′qH)g=327.128kN；注明：n′qHg=13.018*9.8=127.575kNSc =S1-S2=68.384kN＜160kNb.提升空罐笼时：S1=（Qg+nqH）g=334.189kN；注明：nqHg=12.8512*9.8=125.942kNS2=(Qj+n′psH)g=274.498kN；注明：n′ps Hg=13.010*9.8=127.505kNSc =S1-S2=59.691kNc.提升人员时（去掉配重车）：S1=（Qg+Qr+nqH）g=343.999kN注明：Qr+nqHg=13.852*9.8=179.748kNS2=(Qj+n′psH)g=274.498kN注明：n′ps Hg=13.010*9.8=127.505kNSc =S1-S2=69.501kN提升安全系数的效验：提升矿石时：m矿=nQp/（Qd+npsH）g=8.26＞7.5符合安全要求；注明：nQp=3265258N 提升人员时：m矿=nQp、r/（Qd+npsH）g=8.92＞8.0符合安全要求注明：nQp、r=3527792N 衬垫比压校核：q0=（S1+S2）/nDjds=1.78＜2.0符合要求注明：nDj ds=345777.348N最大静张力比校核：K=S1/S2=1.25＜1.5符合要求电动机功率初算：N′=KSVρ/1000η=1136.72kW＜1250kWc经计算，现在电机可满足本次改造要求。
电机等效功率小于电机额定率1250kW,满足要求。
⑶、结论：本次改造符合安全技术要求，可以进行箕斗改造，实现单斗提升12.5t。
3、方案(2):保持提升机、箕斗断面不变,将箕斗容积增大为9m³,箕斗加长，箕斗框架采用hg70合金钢制作,斗箱衬板采用nm360钢板制作,将箕斗重量控制在12t。
初选电动机功率为1500KW，通过综合考虑，改造时间接近1个月生产周期，暂不采用。
五、改造后的井筒装备由方案(1)可知,箕斗和平衡锤的断面尺寸均未改变,因此箕斗井井筒直径不变。
同时卸载曲轨、计重漏斗也未改变,故装、卸矿硐室规格也不变。
矿山现场箕斗装矿时,其最下部距井底托罐梁的距离为9m,箕斗长度增加0.4m后，其最下部距井底托罐梁的距离为8.5m,仍满足生产需要,故不必改造。
根据现场实际情况,箕斗卸矿时,箕斗悬挂装置最上部距上部挡罐梁的距离为9m,箕斗长度改变后,其最上部距上部挡罐梁的距离为8.5m,仍满足生产需要,不必改造。
因箕斗井提升高度未增加,故钢丝绳罐道及挡罐梁装置不变。
1.实施后效果及推广赤峰柴矿公司箕斗井的改造后,运行平稳，顺利完成公司生产目标和任务,成功解决因矿山地质品位下降所带来的供矿不足的问题,及时保证选矿的入选矿量。
此次箕斗井改造使用设备简单、数量少,改造周期短,降低了生产成本,扩大了企业的生产能力,提高了企业的市场竞争力和抗风险能力。
同时通过此次箕斗井改造,提高了竖井提升的安全性,有利于企业的安全生产和管理。
