混凝土拱桥的设计与施工
钢筋(管)混凝土拱桥施工技术
钢筋（管）混凝土拱桥施工技术
一、拱桥的类型与施工方法
（二）主要施工方法
（1）按拱圈施工的拱架（支撑方式）可分为支架法、少支架法和无支架法；其中无支架施工包括缆索吊装、转体安装、劲性骨架、悬臂浇筑和悬臂安装以及由以上一种或几种施工方法的组合。
二、现浇拱桥施工
（二）在拱架上浇筑混凝土拱圈
（1）跨径小于16m的拱圈或拱肋混凝土，应按拱圈全宽从两端拱脚向拱顶对称、连续浇筑，并在拱脚混凝土初凝前全部完成。
不能完成时，则应在拱脚预留一个隔缝，最后浇筑隔缝混凝土。
（2）跨径大于或等于16m的拱圈或拱肋，宜分段浇筑。
分段位置，拱式拱架宜设置在拱架受力反弯点、拱架节点、拱顶及拱脚处；满布式拱架宜设置在拱顶、1/4跨径、拱脚及拱架节点等处。
各段的接缝面应与拱轴线垂直，各分段点应预留间隔槽，其宽度宜为0.5～1m。
当预计拱架变形较小时，可减少或不设间隔槽，应采取分段间隔浇筑。
四、钢管混凝土拱
（1）钢管拱肋制作应符合下列规定：
3）弯管宜采用加热顶压方式，加热温度不得超过800℃。
4）拱肋节段焊接强度不应低于母材强度。
所有焊缝均应进行外观检查；对接焊缝应100%进行超声波探伤，其质量应符合设计要求和国家现行标准规定。
5）在钢管拱肋上应设置混凝土压注孔、倒流截止阀、排气孔及扣点、吊点
节点板。
1K412036斜拉桥施工技术三、斜拉桥施工监测
（2）施工监测主要内容：
1）变形：主梁线形、高程、轴线偏差、索塔的水平位移；
2）应力：拉索索力、支座反力以及梁、塔应力在施工过程中的变化；
3）温度：温度场及指定测量时间塔、梁、索的变化。
拱桥现浇结构施工方案
拱桥现浇结构施工方案一、工程概况该拱桥位于城镇的主要交通要道上，跨越一条河流。
拱桥总长度为100米，桥面宽度为10米，桥墩间距为20米。
拱桥采用现浇混凝土结构，设计寿命周期为100年。
二、施工准备工作1.施工人员：项目施工人员包括工程师、技术员、施工队长、浇筑工、砼工、模板工等。
2.施工材料：混凝土、钢筋、木模板、脚手架、模板支撑等。
3.施工设备：吊车、挖掘机、混凝土搅拌车、模板拆卸机等。
4.环境准备：清理施工现场，确保施工区域可供机械设备进入，并采取必要的安全措施。
三、施工步骤1.桥台基础施工：根据设计要求，在河流两岸分别建立桥台基础。
首先进行基坑开挖，然后进行地基处理，包括清理基坑、夯实基底等，最后浇筑混凝土。
桥台基础的高度应保持一致，且满足设计要求。
2.桥墩施工：在每个桥墩位置上搭建脚手架，并根据设计要求设置水平控制点。
然后按照设计要求进行钢筋绑扎和模板安装，确保桥墩的几何尺寸和位置精确。
最后，进行混凝土浇筑，并采取振捣和养护措施。
3.拱脚施工：在每个桥墩上安装拱脚模板，并根据设计要求设置水平控制点。
然后进行钢筋绑扎和模板安装，浇筑混凝土，并采取振捣和养护措施。
4.拱肋施工：在拱脚上设置钢筋排布，并在其上部连接支模板和脚手架，以支撑拱肋的施工。
根据设计要求进行钢筋绑扎和模板安装，然后进行混凝土浇筑，并采取振捣和养护措施。
拱肋的施工顺序应从两岸向中间进行，确保结构稳定。
5.拱鞍施工：在拱肋上设置钢筋排布，并在其上部连接支模板和脚手架，以支撑拱鞍的施工。
根据设计要求进行钢筋绑扎和模板安装，然后进行混凝土浇筑，并采取振捣和养护措施。
6.桥面板施工：在拱肋和拱鞍之间设置木模板，并根据设计要求进行钢筋绑扎。
然后进行混凝土浇筑，并进行振捣和养护措施。
桥面板的施工顺序应从两岸向中间进行，以确保结构稳定。
7.支模拆除：桥面板养护后，根据混凝土的强度，卸下拱肋、拱鞍的支撑模板，然后卸下脚手架和拱脚模板，并进行必要的修复工作。
钢筋混凝土拱桥设计
钢筋混凝土拱桥设计1. 引言钢筋混凝土拱桥是一种常见的桥梁类型，以其优越的承载力和美观的外观被广泛应用于道路和铁路建设。
本文将探讨钢筋混凝土拱桥的设计原理、构造要点以及施工过程。
2. 设计原理2.1 拱桥的力学特性钢筋混凝土拱桥的力学特性主要取决于拱轴线、曲率半径和拱脚等因素。
拱桥通过将荷载转移到桥墩上，使桥墩在竖向受力的同时，通过拱的弧形将荷载分散到桥墩两侧地基，从而实现了力的平衡和传递。
2.2 荷载分析钢筋混凝土拱桥在设计中需要考虑各种荷载，包括静载荷、动载荷、自重和温度变化带来的荷载。
通过静力学和结构力学的计算方法，可以确定合理的荷载分布和桥墩位置，以确保拱桥在荷载作用下的稳定性。
3. 构造要点3.1 基础设计钢筋混凝土拱桥的基础设计是确保桥梁稳定的重要环节。
在设计中，需要考虑地基的承载力、基础的稳定性和桥墩之间的相互作用等因素。
通过对地质勘探和基础设施的分析，选择适当的基础形式和施工方法。
3.2 桥墩设计桥墩是钢筋混凝土拱桥中承担荷载的主要结构元素，其设计需要考虑桥墩的高度、宽度和形状等因素。
在桥墩的设计中，需要满足结构的承载能力和安全性，并兼顾桥梁的美观要求。
3.3 拱设计拱的设计是钢筋混凝土拱桥中最关键的部分，其稳定性和强度直接影响着整个桥梁的安全性。
在拱的设计中，需要确定拱的形状、剖面以及拱脚和拱顶的尺寸等参数，确保拱能够承担荷载并满足设计要求。
4. 施工过程4.1 基础施工钢筋混凝土拱桥的基础施工包括地基处理、基础的浇筑和养护等过程。
地基处理主要是通过加固或改造地基，提高基础的承载力和稳定性；基础的浇筑是将混凝土倒入基础模板中，并进行养护以达到设计要求。
4.2 桥墩施工桥墩的施工是在基础完成后进行的，主要包括搭模板、浇筑和养护等步骤。
搭模板是按照设计要求搭建桥墩的支模结构，浇筑是在支模中倒入混凝土进行桥墩的成型，养护是将桥墩覆盖保护层进行湿润和维护以加强混凝土的强度和耐久性。
4.3 拱施工拱的施工是钢筋混凝土拱桥施工的精华部分，需要采用合适的支撑结构和施工工艺。
现浇钢筋混凝土拱桥施工组织设计方案
现浇钢筋混凝土拱桥施工组织设计方案一、工程概况本工程是一座现浇钢筋混凝土拱桥，位于地区的河上。
主桥跨度为XX米，桥宽为XX米，桥面设计荷载为XX吨。
该拱桥造型美观，具有良好的承重性能和抗震能力，是连接两岸交通的重要设施。
二、施工方案1.主要工序（1）拱坝桩基施工拱坝桩基采用钢筋混凝土灌注桩，桩径为XX米，桩长为XX米。
施工时首先进行桩位验收，然后进行钻孔、清孔、沉桩、灌浆等工序，确保桩基的稳固性和承载力。
（2）拱坝施工拱坝采用现浇钢筋混凝土结构，根据设计要求进行模板搭设和钢筋预埋工作。
然后进行混凝土浇筑，采用搅拌站配送混凝土，并使用混凝土振捣器进行振捣，确保混凝土的密实性和均匀性。
混凝土强度达到设计要求后进行拆模。
（3）拱腹施工拱腹采用现浇钢筋混凝土结构，根据设计要求进行模板搭设和钢筋预埋工作。
然后进行混凝土浇筑，同样采用搅拌站配送混凝土，并使用混凝土振捣器进行振捣。
混凝土强度达到设计要求后进行拆模。
（4）桥面施工桥面采用预制混凝土板，首先进行桥面的清理和修整，然后进行板面的布置和固定工作。
最后进行混凝土浇筑和压实，确保桥面的平整度和均匀性。
2.安全措施（1）施工悬挑部分采用起重机吊装，要确保吊装设备的可靠性和操作人员的专业性，设立专人负责吊装作业的安全监督。
（2）拱坝施工时，要对桩基进行全面检测和验收，确保桩基的质量和承载力，防止施工过程中出现桩基变形或塌方。
（3）在混凝土浇筑前，要进行施工现场的浇注工艺试验，确定浇筑顺序和浇注量，避免混凝土堵塞和浇筑不均匀的情况。
（4）在施工现场设立警示标志并划定安全区域，禁止非施工人员进入，并采取人员防护措施，如佩戴安全帽、安全绳等。
三、施工进度计划根据工程实际情况和施工工艺，制定总体施工进度计划如下：1.拱坝桩基施工：X天2.拱坝施工：X天3.拱腹施工：X天4.桥面施工：X天总计：X天四、质量控制1.根据施工图纸和设计要求进行模板搭设和预埋钢筋的验收，确保施工质量和尺寸控制在允许范围内。
混凝土拱桥施工技术规范
混凝土拱桥施工技术规范一、前言混凝土拱桥是一种常见的桥梁类型，其设计、施工和使用需要遵守一定的技术规范。
本文将介绍混凝土拱桥施工技术规范，包括施工前准备、施工过程、质量控制等方面。
二、施工前准备1. 地质勘察：在施工前应进行地质勘察，了解建桥地点的地质情况，确定桥墩和基础的设置，以及施工时可能遇到的地质灾害。
2. 施工图设计：根据设计要求和施工地点实际情况，制定混凝土拱桥的施工图。
3. 施工方案制定：根据施工图和实际情况，制定混凝土拱桥的施工方案，包括施工工艺、施工流程、施工周期等。
4. 材料准备：根据施工方案和设计要求，准备好需要的材料，包括混凝土、钢筋、模板、支撑等。
5. 施工设备准备：准备好必要的施工设备和工具，包括起重机械、混凝土搅拌机、模板拆除机等。
三、施工过程1. 基础施工：根据设计要求和地质勘察结果，采取合适的基础施工方式，包括钻孔灌注桩、钢筋混凝土桩等。
2. 拱肋制作：按照施工图制作拱肋，包括焊接、防锈处理等。
3. 模板制作和安装：根据施工图制作模板，并进行安装和调整。
4. 钢筋绑扎：根据设计要求和施工图进行钢筋绑扎，保证钢筋的正确位置和数量。
5. 混凝土浇筑：在模板和钢筋安装完成后，进行混凝土浇筑，保证浇筑质量和均匀性。
6. 拱肋安装：拱肋安装时需要注意安装位置和倾斜度，采用合适的起重机进行安装，并进行调整和固定。
7. 模板拆除：在混凝土达到强度要求后，进行模板拆除，注意拆除顺序和方式，避免对混凝土造成影响。
8. 吊装桥面铺装：桥面铺装时需要注意铺装质量和平整度，采用适当的起重机进行吊装，并进行调整和固定。
四、质量控制1. 材料质量控制：对采购的各类材料进行检查，保证其符合设计要求和国家标准。
2. 施工质量控制：对施工过程进行监督和检查，确保施工质量符合设计要求和国家标准。
3. 检测和试验：在混凝土浇筑和施工过程中，进行必要的检测和试验，如混凝土强度试验、钢筋拉力试验等，以保证施工质量和桥梁使用安全。

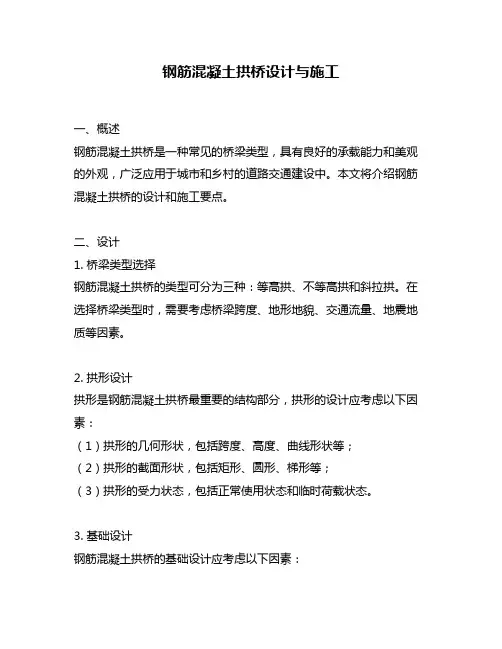

钢筋混凝土拱桥设计与施工
钢筋混凝土拱桥设计与施工一、概述钢筋混凝土拱桥是一种常见的桥梁类型，具有良好的承载能力和美观的外观，广泛应用于城市和乡村的道路交通建设中。
本文将介绍钢筋混凝土拱桥的设计和施工要点。
二、设计1. 桥梁类型选择钢筋混凝土拱桥的类型可分为三种：等高拱、不等高拱和斜拉拱。
在选择桥梁类型时，需要考虑桥梁跨度、地形地貌、交通流量、地震地质等因素。
2. 拱形设计拱形是钢筋混凝土拱桥最重要的结构部分，拱形的设计应考虑以下因素：（1）拱形的几何形状，包括跨度、高度、曲线形状等；（2）拱形的截面形状，包括矩形、圆形、梯形等；（3）拱形的受力状态，包括正常使用状态和临时荷载状态。
3. 基础设计钢筋混凝土拱桥的基础设计应考虑以下因素：（1）基础的承载能力和稳定性；（2）基础的地质条件，如土壤类型、地下水位、地震地质等；（3）基础的施工条件，如施工工艺、施工时间、施工场地等。
4. 桥面设计钢筋混凝土拱桥的桥面设计应考虑以下因素：（1）桥面的宽度和高度；（2）桥面的荷载能力，包括正常使用状态和临时荷载状态；（3）桥面的防水和防腐保护。
5. 其他设计要点除了上述设计要点外，还应考虑以下因素：（1）桥梁的美观性；（2）桥梁的环保性；（3）桥梁的维修保养。
三、施工1. 基础施工钢筋混凝土拱桥的基础施工主要包括基础的开挖、垫层的铺设、钢筋的制作和安装、模板的搭建和混凝土的浇筑等。
在施工过程中，应注意基础的稳定性和承载能力。
2. 拱形施工拱形施工是钢筋混凝土拱桥施工的关键环节，主要包括钢筋的制作和安装、模板的搭建和混凝土的浇筑等。
在施工过程中，应注意拱形的稳定性和受力状态。
3. 桥面施工钢筋混凝土拱桥的桥面施工主要包括桥面的铺设、防水和防腐保护等。
在施工过程中，应注意桥面的荷载能力和防水防腐的质量。
4. 其他施工要点除了上述施工要点外，还应注意以下要点：（1）施工安全；（2）环保要求；（3）施工质量控制。
四、总结钢筋混凝土拱桥是一种重要的桥梁类型，设计和施工要点十分重要。
混凝土双曲拱桥设计施工方法
混凝土双曲拱桥设计施工方法混凝土双曲拱桥设计施工方法引言：混凝土双曲拱桥是一种拥有优美曲线形状的桥梁结构，该设计结构在公路和铁路建设中广泛应用。
它不仅具有强大的承重能力，还展现了艺术与工程的完美结合。
本文将介绍混凝土双曲拱桥的设计施工方法，包括关键步骤、材料要求和技术细节。
一、设计阶段：在混凝土双曲拱桥的设计阶段，需要首先进行桥梁几何形状的确定。
该过程需要结合工程要求和环境条件，确定桥墩的位置和高度，以及横跨两个桥墩之间的拱形曲线形状。
同时，还需要考虑桥梁的上部结构、桥面铺装材料和防护层等。
设计阶段的下一步是进行结构分析和计算。
这包括拱桥的静力学和动力学分析，以及对桥梁荷载和风荷载的计算。
基于结构分析和计算结果，确定桥梁结构的尺寸和材料要求，以确保桥梁的稳定性和承载能力。
最后，在设计阶段还需进行施工方案的制定。
这包括施工的先进工艺、施工周期和安全措施等的规划。
同时，还需要考虑与环境的协调、交通管理和环境保护等方面的问题。
二、施工阶段：混凝土双曲拱桥的施工阶段主要包括基础施工、墩台施工、拱形施工和桥面施工。
1. 基础施工：基础施工是混凝土双曲拱桥施工的首要步骤。
它包括对桥墩和桥台进行地基处理和基础施工，以确保桥梁的稳定性和安全性。
基础施工的关键是选择合适的施工方法和材料，以及做好地基处理和桩基工作。
2. 墩台施工：墩台施工是混凝土双曲拱桥施工的关键环节。
在墩台施工过程中，需要根据设计要求进行模板搭设、钢筋绑扎和混凝土浇筑等工作。
墩台施工的关键是确保模板的准确性和稳定性，以及合理控制混凝土的浇筑时间和质量。
3. 拱形施工：拱形施工是混凝土双曲拱桥的核心工作。
拱形施工需要根据设计要求，使用合适的模板和支撑系统，进行钢筋绑扎和混凝土浇筑等工作。
拱形施工的关键是保证拱形的几何形状和质量要求，以及合理控制混凝土的浇筑顺序和养护期。
4. 桥面施工：桥面施工是混凝土双曲拱桥施工的最后一步。
桥面施工包括桥面板铺设、伸缩缝设置和护栏安装等工作。
混凝土拱桥结构设计与施工规范
混凝土拱桥结构设计与施工规范一、前言混凝土拱桥作为一种传统的桥梁形式，在公路、铁路等交通领域得到了广泛的应用。
因其具有结构稳定性好、耐久性强等特点，所以在设计和施工过程中需要严格按照规范要求进行操作，以保证桥梁的安全性和可靠性。
本文将从结构设计与施工规范两个方面对混凝土拱桥进行详细介绍。
二、结构设计1.桥梁结构类型混凝土拱桥分为等截面拱桥和非等截面拱桥两种类型。
等截面拱桥的截面形状在全桥范围内保持不变，而非等截面拱桥的截面形状则随着桥梁长度的增加而变化。
2.设计要求混凝土拱桥的设计要求主要有以下几点：(1) 桥梁应符合国家现行标准和规范的要求；(2) 桥梁应考虑当地的气候条件和地质条件；(3) 桥梁应满足设计寿命要求；(4) 桥梁应考虑交通荷载、地震荷载等影响因素；(5) 桥梁的设计应考虑施工的便利性。
3.结构设计原则混凝土拱桥的结构设计原则主要有以下几点：(1) 桥梁应尽量避免出现应力集中现象；(2) 桥梁应保证桥面的平整度；(3) 桥梁的支座应满足刚度和稳定性的要求；(4) 桥梁应考虑自然荷载和交通荷载的相互作用；(5) 桥梁应满足抗震性能的要求。
4.结构设计步骤混凝土拱桥的结构设计步骤主要包括以下几个阶段：(1) 确定桥梁类型和跨径；(2) 确定桥梁截面形状和尺寸；(3) 进行静力分析和动力分析；(4) 确定桥梁的支座形式和位置；(5) 确定桥梁的抗震设计参数。
5.设计参数混凝土拱桥的设计参数主要包括以下几个方面：(1) 材料参数，如混凝土强度等；(2) 截面尺寸参数，如桥梁截面宽度、高度等；(3) 荷载参数，如自然荷载、交通荷载、地震荷载等；(4) 支座参数，如支座类型、刚度等；(5) 抗震参数，如地震烈度、设计地震加速度等。
三、施工规范1.施工准备混凝土拱桥的施工准备主要包括以下几个方面：(1) 确定施工方案和施工进度；(2) 准备好施工所需的设备和材料；(3) 制定施工组织设计和安全生产措施；(4) 做好施工现场的环境治理和安全防护工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混凝土拱桥的设计与施工
一、前言
混凝土拱桥是一种具有较高建筑美学价值和工程实用价值的道路桥梁，是连接两个地方的枢纽，具有很重要的交通作用。
因此，混凝土拱桥
的设计与施工是一个非常重要的话题。
本文将从混凝土拱桥的设计和
施工两个方面进行详细的介绍。
二、混凝土拱桥的设计
1.桥梁类型选择
混凝土拱桥可以分为多种类型，如单孔拱桥、多孔拱桥、悬链式拱桥等。
在设计前需要根据实际情况选择最适合的桥梁类型。
2.桥梁几何形状设计
混凝土拱桥的几何形状设计包括拱高、跨径、拱度等参数的确定。
在
确定这些参数时需要考虑到桥梁的使用目的、地形地貌以及周边环境
等因素。
3.荷载计算
混凝土拱桥的荷载计算需要考虑到静荷载和动荷载两种情况。
其中静
荷载包括桥梁自重和附加荷载，动荷载则包括车辆荷载、行人荷载等。
4.材料的选择
混凝土拱桥的设计中需要选择合适的材料，其中一般采用的是高强度
混凝土、钢筋等材料。
5.结构分析
混凝土拱桥的结构分析是桥梁设计的重要部分，主要包括静力分析、
动力分析等。
6.设计细节
对于混凝土拱桥的设计，还需要考虑到细节方面的问题，如桥面的排
水系统、防护系统等。
这些都需要在设计中进行考虑和规划。
三、混凝土拱桥的施工
1.现场勘查
在混凝土拱桥的施工前需要进行现场勘查，包括地形地貌、地基条件
等方面的调查和检测。
2.施工方案设计
混凝土拱桥的施工需要制定详细的施工方案，包括拱模制作、拱体浇筑、拱体支模拆除等方面的内容。
3.拱模制作
拱模的制作是混凝土拱桥施工的重要环节，需要按照设计要求制作出
符合要求的拱模。
4.拱体浇筑
拱体浇筑是混凝土拱桥施工的核心环节，需要按照设计要求进行浇筑，并保证浇筑质量。
5.拱体支模拆除
拱体支模拆除是混凝土拱桥施工的最后一个环节，需要根据拱体的实
际情况和设计要求进行拆除，以确保拱体的稳定性和安全性。
6.质量验收
混凝土拱桥施工完成后，需要进行质量验收，并进行相关的检测和测试，以确保桥梁的质量符合设计要求和标准。
四、混凝土拱桥的维护与保养
混凝土拱桥的维护与保养是桥梁使用过程中的重要环节，可以有效延长桥梁的使用寿命，具体包括以下方面：
1.日常检查
对于混凝土拱桥，需要进行日常检查和维护，包括拱体的裂缝、伸缩缝等方面的检查。
2.定期维修
定期维修是混凝土拱桥维护的重要环节，需要对桥梁进行检修、维护和保养，以确保桥梁的安全性和稳定性。
3.防腐保养
混凝土拱桥的防腐保养是保证桥梁使用寿命的重要环节，需要采取相应的措施进行防止混凝土的老化和腐蚀。
五、结论
混凝土拱桥的设计与施工是一个非常复杂的过程，需要考虑到各种因素和细节。
只有在设计和施工中严格遵循相关的标准和规范，才能保证混凝土拱桥的质量和稳定性。
同时，对于混凝土拱桥的维护与保养也是非常重要的，可以有效延长桥梁的使用寿命，为交通运输事业做出贡献。
