汽车空调制冷剂加注方法
150711汽车空调制冷剂回收、净化、加注工艺流程
汽车空调制冷剂回收、净化、加注工艺流程（龙岗中专汽车专业部制）制冷剂回收作业、制冷剂净化作业和制冷剂加注作业应按图1所示的工艺流程进行。
可根据作业的需要，按作业项目独立操作或连续操作。
图1汽车空调制冷剂回收、净化、加注工艺流程工艺流程要求1 制冷剂回收作业1.1 回收原则在汽车维修过程中，凡涉及制冷剂循环系统的作业，在维修前，均应对制冷装置中的制冷剂进行回收。
1.2 制冷剂检测制冷剂回收/净化/加注设备与制冷装置连接前，应进行制冷剂类型的鉴别和纯度的检测。
1.2.1 类型鉴别制冷剂类型的鉴别可采用以下方法：a）查阅《车辆使用手册》，确认制冷装置规定的制冷剂类型（HFC-134a 或C FC-12）；b）检查汽车发动机舱内的空调系统标识、标牌或标签，查看压缩机、膨胀阀等部件上的标牌或标识，确认制冷装置规定的制冷剂类型（HFC-134a 或C FC-12）;c）按a）或b）做初步判别后，还应采用制冷剂鉴别设备检测制冷装置中制冷剂的类型，确认是否与其规定的制冷剂类型一致。
1.2.2 纯度检测采用制冷剂鉴别设备对制冷装置中的制冷剂纯度进行检测。
1.2.3 检测结果根据制冷剂的检测结果确定作业方式：a）制冷装置中存在一种制冷剂（HFC-134a 或C FC-12），且与制冷装置规定的制冷剂类型相符，应进行回收。
纯度低于96%时，应按6.2 的要求进行净化；b）制冷装置中存在一种制冷剂（HFC-134a 或C FC-12），但与制冷装置规定的制冷剂类型不符，应进行回收。
纯度低于96%时，应按6.2 的要求进行净化；c）制冷装置中存在“未知制冷剂”或两种以上类型的制冷剂,表明制冷装置中是多种制冷剂的混合物，这种情况下，不应使用作业用的回收/净化/加注设备进行操作，应采用另外的制冷剂回收设备进行回收或请专业机构进行回收和处理。
1.3 回收操作1.3.1 启动制冷装置运行（3～5）min。
1.3.2 采用回收/净化/加注设备进行制冷剂回收，按设备使用手册进行管路连接及操作。

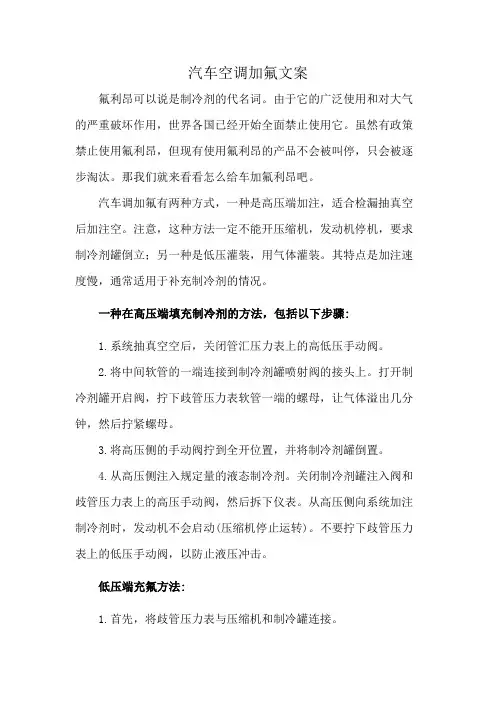

汽车空调加氟文案
汽车空调加氟文案氟利昂可以说是制冷剂的代名词。
由于它的广泛使用和对大气的严重破坏作用，世界各国已经开始全面禁止使用它。
虽然有政策禁止使用氟利昂，但现有使用氟利昂的产品不会被叫停，只会被逐步淘汰。
那我们就来看看怎么给车加氟利昂吧。
汽车调加氟有两种方式，一种是高压端加注，适合检漏抽真空后加注空。
注意，这种方法一定不能开压缩机，发动机停机，要求制冷剂罐倒立；另一种是低压灌装，用气体灌装。
其特点是加注速度慢，通常适用于补充制冷剂的情况。
一种在高压端填充制冷剂的方法，包括以下步骤:1.系统抽真空空后，关闭管汇压力表上的高低压手动阀。
2.将中间软管的一端连接到制冷剂罐喷射阀的接头上。
打开制冷剂罐开启阀，拧下歧管压力表软管一端的螺母，让气体溢出几分钟，然后拧紧螺母。
3.将高压侧的手动阀拧到全开位置，并将制冷剂罐倒置。
4.从高压侧注入规定量的液态制冷剂。
关闭制冷剂罐注入阀和歧管压力表上的高压手动阀，然后拆下仪表。
从高压侧向系统加注制冷剂时，发动机不会启动(压缩机停止运转)。
不要拧下歧管压力表上的低压手动阀，以防止液压冲击。
低压端充氟方法:1.首先，将歧管压力表与压缩机和制冷罐连接。
2.打开制冷剂罐，松开歧管压力表上中间喷射软管的螺母，直到听到制冷剂蒸汽流动的声音，然后拧紧螺母，从喷射软管中排出空气体。
3.打开低压手动阀，让制冷剂进入制冷系统。
当系统压力达到0.4MPa时，关闭低压手动阀。
4.启动发动机，打开空开关，将鼓风机开关和温度控制开关转到最大。
5.打开歧管压力表上的手动阀，让制冷剂继续进入制冷系统，直到加注量达到规定值。
6.向系统中注入规定量的制冷剂后，如果没有气泡或多余的制冷剂，则将发动机转速调整到2000转/分，并将鼓风机风量调到最高水平。
如系统低压侧压力应为0.147-0.192MPa，高压侧压力应为1.37 -1.67 MPa。
操作技巧:充氟后，关闭歧管压力表上的低压手动阀，关闭制冷剂罐上的喷射阀，停止发动机，并从压缩机上拆下歧管压力表，这些操作应迅速完成，以避免过多的制冷剂泄漏。
使用歧管压力表加注制冷剂的流程
使用歧管压力表加注制冷剂的流程准备阶段
确保系统处于关闭状态。
佩戴必要的个人防护装备，如手套和护目镜。
定位歧管压力表并在低压侧和高压侧接头处连接。
打开高压侧和低压侧阀门。
使用歧管压力表加注制冷剂
第一步：排出空气
打开低压侧阀门，缓慢释放系统中的空气。
注意低压侧压力表，观察压力下降。
当压力表读数稳定且接近真空时，关闭低压侧阀门。
重复步骤 2 和 3 以完全排出空气。
第二步：加注制冷剂
连接制冷剂容器并打开阀门。
缓慢打开高压侧阀门，让制冷剂进入系统。
注意高压侧压力表，监测压力上升。
根据制造商的规格或目标压力，加注适当量的制冷剂。
第三步：监控压力
在加注过程中，密切监控低压侧和高压侧压力。
理想情况下，低压侧压力应在 50 到 80 psi 之间，高压侧压力应在 150 到 250 psi 之间。
如果压力超出了这些范围，请停止加注并进行故障排除。
第四步：关机
当达到目标压力时，关闭高压侧和低压侧阀门。
关闭制冷剂容器。
启动系统并检查制冷效果。
第五步：记录并清理
记录加注的制冷剂重量。
断开歧管压力表和制冷剂容器的连接。
清洁工作区域，丢弃任何废弃材料。
注意事项
切勿过度加注制冷剂。
过量加注会导致压缩机损坏。
使用干净的制冷剂并避免污染系统。
在加注过程中始终佩戴个人防护装备。
如果遇到任何困难或系统出现异常，请咨询合格的空调技术人员。

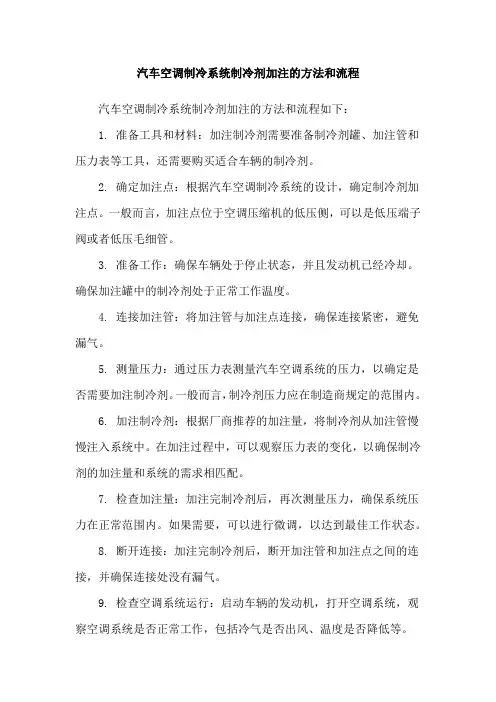

汽车空调制冷系统制冷剂加注的方法和流程
汽车空调制冷系统制冷剂加注的方法和流程汽车空调制冷系统制冷剂加注的方法和流程如下：1. 准备工具和材料：加注制冷剂需要准备制冷剂罐、加注管和压力表等工具，还需要购买适合车辆的制冷剂。
2. 确定加注点：根据汽车空调制冷系统的设计，确定制冷剂加注点。
一般而言，加注点位于空调压缩机的低压侧，可以是低压端子阀或者低压毛细管。
3. 准备工作：确保车辆处于停止状态，并且发动机已经冷却。
确保加注罐中的制冷剂处于正常工作温度。
4. 连接加注管：将加注管与加注点连接，确保连接紧密，避免漏气。
5. 测量压力：通过压力表测量汽车空调系统的压力，以确定是否需要加注制冷剂。
一般而言，制冷剂压力应在制造商规定的范围内。
6. 加注制冷剂：根据厂商推荐的加注量，将制冷剂从加注管慢慢注入系统中。
在加注过程中，可以观察压力表的变化，以确保制冷剂的加注量和系统的需求相匹配。
7. 检查加注量：加注完制冷剂后，再次测量压力，确保系统压力在正常范围内。
如果需要，可以进行微调，以达到最佳工作状态。
8. 断开连接：加注完制冷剂后，断开加注管和加注点之间的连接，并确保连接处没有漏气。
9. 检查空调系统运行：启动车辆的发动机，打开空调系统，观察空调系统是否正常工作，包括冷气是否出风、温度是否降低等。
注意事项：- 加注制冷剂时，应仔细阅读汽车制造商的说明书和制冷剂厂商的规定，确保操作正确。
- 使用适合车辆制冷系统的制冷剂，不要混用不同型号或规格的制冷剂。
- 在加注过程中，应小心操作，避免制冷剂溅入皮肤、眼睛等部位。
如有不适，应立即就医。
- 如果不确定如何进行加注操作，建议咨询专业技师或前往汽车维修店进行加注。

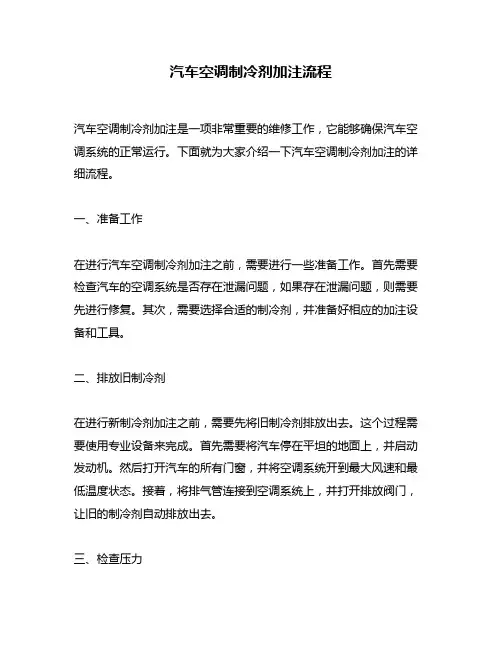

汽车空调制冷剂加注流程
汽车空调制冷剂加注流程汽车空调制冷剂加注是一项非常重要的维修工作，它能够确保汽车空调系统的正常运行。
下面就为大家介绍一下汽车空调制冷剂加注的详细流程。
一、准备工作在进行汽车空调制冷剂加注之前，需要进行一些准备工作。
首先需要检查汽车的空调系统是否存在泄漏问题，如果存在泄漏问题，则需要先进行修复。
其次，需要选择合适的制冷剂，并准备好相应的加注设备和工具。
二、排放旧制冷剂在进行新制冷剂加注之前，需要先将旧制冷剂排放出去。
这个过程需要使用专业设备来完成。
首先需要将汽车停在平坦的地面上，并启动发动机。
然后打开汽车的所有门窗，并将空调系统开到最大风速和最低温度状态。
接着，将排气管连接到空调系统上，并打开排放阀门，让旧的制冷剂自动排放出去。
三、检查压力在排放旧制冷剂之后，需要对空调系统进行压力检查。
这个过程可以使用压力计来完成。
首先需要将压力计连接到高压端口上，并读取高压值。
然后将压力计连接到低压端口上，并读取低压值。
如果两个值都在正常范围内，则可以进行下一步操作。
四、加注新制冷剂在完成了上述步骤之后，就可以开始加注新的制冷剂了。
这个过程需要使用专业的加注设备来完成。
首先需要将加注设备连接到空调系统上，并打开其阀门。
然后需要将制冷剂瓶连接到加注设备上，并打开其阀门，让制冷剂自动进入空调系统中。
在加注的过程中，需要不断检查空调系统的压力和温度，确保其处于正常状态。
五、检查空调系统在完成了新制冷剂的加注之后，需要对空调系统进行检查，确保其正常运行。
首先需要关闭加注设备和制冷剂瓶的阀门，并拆下所有连接管道和接头。
然后启动汽车发动机，并打开空调系统，让其正常运行几分钟。
在运行的过程中，需要检查空调系统的温度和气流是否正常。
六、清洗工具在完成了所有工作之后，需要对使用过的工具进行清洗和消毒。
这个过程可以使用专业清洗液来完成。
以上就是汽车空调制冷剂加注的详细流程。
在进行加注操作时，需要注意安全，并确保所有工具和设备都是专业的。

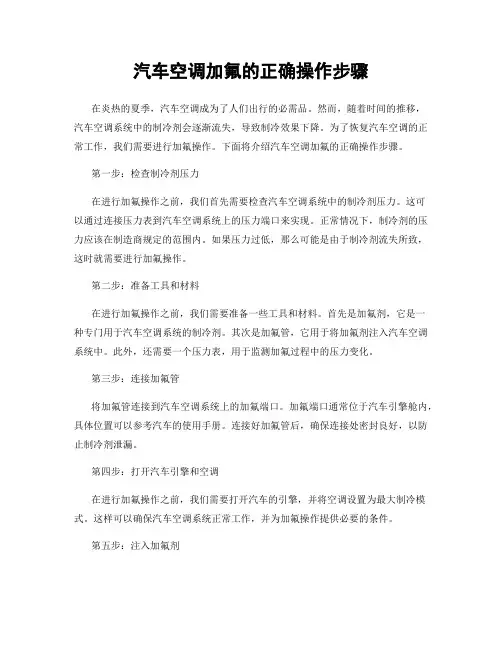

汽车空调加氟的正确操作步骤
汽车空调加氟的正确操作步骤在炎热的夏季，汽车空调成为了人们出行的必需品。
然而，随着时间的推移，汽车空调系统中的制冷剂会逐渐流失，导致制冷效果下降。
为了恢复汽车空调的正常工作，我们需要进行加氟操作。
下面将介绍汽车空调加氟的正确操作步骤。
第一步：检查制冷剂压力在进行加氟操作之前，我们首先需要检查汽车空调系统中的制冷剂压力。
这可以通过连接压力表到汽车空调系统上的压力端口来实现。
正常情况下，制冷剂的压力应该在制造商规定的范围内。
如果压力过低，那么可能是由于制冷剂流失所致，这时就需要进行加氟操作。
第二步：准备工具和材料在进行加氟操作之前，我们需要准备一些工具和材料。
首先是加氟剂，它是一种专门用于汽车空调系统的制冷剂。
其次是加氟管，它用于将加氟剂注入汽车空调系统中。
此外，还需要一个压力表，用于监测加氟过程中的压力变化。
第三步：连接加氟管将加氟管连接到汽车空调系统上的加氟端口。
加氟端口通常位于汽车引擎舱内，具体位置可以参考汽车的使用手册。
连接好加氟管后，确保连接处密封良好，以防止制冷剂泄漏。
第四步：打开汽车引擎和空调在进行加氟操作之前，我们需要打开汽车的引擎，并将空调设置为最大制冷模式。
这样可以确保汽车空调系统正常工作，并为加氟操作提供必要的条件。
第五步：注入加氟剂现在可以开始注入加氟剂了。
打开加氟剂的阀门，并缓慢注入加氟剂到汽车空调系统中。
同时，通过压力表监测加氟过程中的压力变化。
加氟剂的注入速度应该适中，过快或过慢都可能影响加氟效果。
第六步：监测压力变化在注入加氟剂的过程中，我们需要不断监测压力表上的压力变化。
当压力接近制造商规定的范围时，停止注入加氟剂，并关闭加氟剂的阀门。
此时，汽车空调系统中的制冷剂已经恢复到正常水平。
第七步：检查制冷效果完成加氟操作后，我们需要检查汽车空调系统的制冷效果。
关闭加氟管的阀门，并观察空调出风口的温度变化。
如果制冷效果明显改善，那么加氟操作就是成功的。
总结：汽车空调加氟是一项相对简单但需要技巧的操作。
《汽车空调制冷剂的加注》典型教学案例
《汽车空调制冷剂的加注》典型教学案例一、案例背景1、教材分析：《汽车空调检测与修理》是依据汽车修理企业机电修理岗位“汽车空调检测与修理”典型工作任务，依据工作过程系统化的要求，确立转换的一门学习领域课程，在学生职业力量培育和职业素养养成方面起着重要的作用。
全面讲授了汽车空调根底学问、汽车空调制冷系统、汽车空调的暖气、通风与净化系统的原理、构造与部件检修；自动掌握系统的修理保养技术及常见故障与排解；汽车空调系统的使用、保养与检修学问以及现代汽车微机掌握的自动空调系统的工作原理及故障诊断方法和修理技术。
为从事汽车修理工作打下坚实根底。
该课题在本教材中占有相当重要的位置，其前一课题是：汽车空调检修专用工具及仪器设备，其后的内容是汽车空调修理操作。
本课题是使用检修专用工具及仪器设备进展加注，为后面的修理操作供给支持。
2、学生分析：学生实习的时间较少，操作技能一般，理论的学习缺乏技能的支撑，理解上存在多个问题，需要特别加强实践操作技能的训练。
该专业的学生一般都是对汽车技术较感兴趣、性格特征活泼、好动，所以在教学过程中应多制造动手时机，让学生在动中学、学中动。
争取做到每位学生都有事做，大家都能动起来。
3、教学目标：1、学问目标：（1）使学生了解加注制冷剂的重要性；〔该目标是告知学生制冷剂的作用。
〕（2）生疏汽车空调加注制冷剂的几种方法；〔该目标是让学生生疏制冷剂加注时制冷剂的状态，并通过制冷剂的状态分析出制冷剂的加注方法，进而了解各种方法使用的客观情形。
〕（3）把握汽车空调系统加注制冷剂的技术标准与要求。
〔该目标是为修理空调供给技术参考，强调加注制冷剂的留意事项。
〕2、技能目标：使学生娴熟把握汽车空调系统加注制冷剂的方法。
〔该目标是本课题的主要内容，是学生重点把握的内容，让学生在学习的过程中，提高动手操作力量和团队协作力量。
〕3、情感目标：（1）培育学生的动手操作力量和安全操作意识；（2）培育学生的团队协作力量。
汽车空调制冷剂加注步骤流程及注意事顶
汽车空调制冷剂加注步骤流程及注意事顶哎呀，说到汽车空调制冷剂加注这个事儿，可真是让我有点儿头疼啊！不过别着急，我今天就来给大家讲讲这个事儿的步骤流程和注意事项，保证让大家轻松搞定！咱们得了解一下汽车空调制冷剂是啥东西。
简单来说，它就是一种用来降低车内温度的东西。
夏天的时候，我们开着车窗吹着热风，这时候制冷剂就开始发挥作用了。
它通过吸收空气中的热量，然后把这些热量带到压缩机里，再通过冷凝器释放出来，这样车内就能变得凉快一些了。
制冷剂加注的步骤到底是怎样的呢？其实也挺简单的，大概可以分为以下几个步骤：第一步：找到制冷剂加注口。
这个口子一般在发动机舱里面，具体位置可能因车型而异。
大家可以先去查一下自己车子的说明书，或者在网上搜一下图片，找到对应的位置。
第二步：准备好工具。
加注制冷剂需要用到一个压力表和一个喷壶。
压力表用来测量制冷剂的压力，喷壶用来喷出制冷剂。
这两个工具一般都会放在汽车维修工具包里，如果没有的话，可以去买一套。
第三步：打开压力表阀门。
在加注制冷剂之前，我们需要先把压力表的阀门打开，这样才能让制冷剂流进压力表里。
打开阀门之后，稍微等一会儿，让压力表里的空气排干净。
第四步：加注制冷剂。
这时候就可以开始加注制冷剂了。
把喷壶对准压力表的接口，然后轻轻地按下喷壶上的按钮。
等到喷壶里的制冷剂喷完之后，再把喷壶关掉。
第五步：关闭压力表阀门。
加注完制冷剂之后，记得要把压力表的阀门关闭。
这样可以防止制冷剂回流到发动机舱里，造成安全隐患。
以上就是加注制冷剂的步骤流程啦！不过在加注之前，还有一些注意事项需要注意一下：1. 加注制冷剂的时候，最好找个专业人士帮忙。
因为制冷剂是有毒的，如果加注不当，可能会对人体造成伤害。
为了安全起见，还是让专业人士来帮忙吧！2. 加注制冷剂的时候，要注意不要让制冷剂溅到皮肤上或者眼睛里。
如果不小心溅到了身上或者眼睛里，要及时用清水冲洗，并去医院检查。
3. 加注制冷剂的时候，要注意不要让制冷剂进入发动机舱里。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车空调制冷剂加注方法
1. 确认需要加注制冷剂的车型和型号。
2. 定位汽车空调制冷剂加注口。
通常，加注口在发动机舱上，可以通过查阅车辆手册确定具体位置。
3. 使用手动或自动阀门控制加注量。
如果使用手动阀门，请打开汽车空调制冷剂罐与加注口连接后，逐渐扭动阀门，使制冷剂逐渐进入空调系统。
如果使用自动阀门，则需要通过连接仪器调整加注量。
4. 加注时，分别打开加注端和永久压缩机的曲轴机耦合器（PAG油会随之加注）。
热车状态下，先让永久压缩机不动，加注完后让其转动30秒，空调系统中的制冷剂以及润滑剂就会达到平衡了。
5. 当制冷剂加注完毕后，关闭加注口和加注罐的出气阀。
6. 启动车辆的发动机，打开空调系统，产生冷风，并检测是否存在漏气情况。
加注制冷剂时也可进行清洗，对于汽车出现漏气、气温不佳时，到专业的汽修店进行检查和处理。
