电视技术原理与维修试题整理

隔行扫描：行扫描主要应用于电视信号的发送与接收中。

它的特点是把每秒传送25幅（帧）画面用每秒传送50次的方法来消除闪烁感，即一面传送两次，第一次扫描奇数行，第二次扫描偶数行，因而称为隔行扫描。

采用这一制式的缺点是画面清晰度稍差，且有轻微的闪烁感。

隔行扫描的行扫描频率为逐行扫描时的一半，因而电视信号的频谱及传送该信号的信道带宽亦为逐行扫描的一半。

这样采用了隔行扫描后，在图像质量下降不多的情况下，信道利用率提高了一倍。

由于信道带宽的减小，使系统及设备的复杂性与成本也相应减少。

逐行扫描主要应用于计算机的显示器中。

由于显示器不受电视台的发送方式限制，因而被广泛采用。

逐行扫描就是每幅画面按1、2、3……行的顺序扫描方式完成一幅画面。

为了提高画面的清晰度，消除闪烁感，还可以增加扫描线数，目前显示器的扫描线数一般为768行，因而会感到画面非常细腻、清晰。

1、全电视信号由哪些信号组成?由全电视信号组成：包括图像信号、消隐信号和同步信号2、电视技术石林用电池波进行远距离传送图像和伴音的一门应用电子技术。

3、光电转换是由发送端的摄像管和接收端的显像管来完成的。

1、电视图像采用负极性调制方式有哪些优点。

电视信号具有单极性、不对称的特点，即电视信号有一个固定的黑色参考电平，比黑色亮的信号处在黑色电平线的一边，而同步脉冲则处在另一边。

用这样的单极性调制载波时，会出现两种情况，一是当亮度增加时载波幅度增大，称为正极性调制；另一种是当亮度增加时载波幅度减小，称为负极性调制。

正极性调制时，同步脉冲始终对应着发射功率的最小值；而负极性调制时，同步脉冲却对应着发射功率的最大值。

由于负极性调制具有受干扰小等优点，我国和世界大多数国家都采用负极性调制。

2、PAL 制色同步信号的功能 PAL制色同步信号有两个功能：一是给接收机恢复副载波提供一个基准频率和相位；二是给Fv提供一个极性切换信息，使接收机收到色度信号后，能识别哪一行是+ Fv，哪一行是-Fv。

3、平衡调幅波的特点。

(1)平衡调幅波不再含有载波分量。

(2)平衡调幅波的极性由已调信号和载波的极性共同决定，如两者之一反相(色差信号通过0值点时)平衡调幅波极性也反相180。

(3)传送一幅黑白图像或一幅彩色图像大部分面积为黑白图像，其色差信号为零时，则平衡调幅波的值也为零。

这有利于节省发射功率和兼容(即减少了色度信号对亮度信号的干扰)。

(4)平衡调幅波的包络不再是原来的调幅信号，因此不能用幅度检波器来解调，应采用同步检波器。

4、基色矩阵电路的工作原理在同步解调器解调出R-Y、B—Y，色差信号，在解码电路利用 G-Y=-0．51(R-Y)-0．19(G-Y)运算放大器，恢复出G-Y，信号，然后用R-Y，、B-Y、 G-Y及由亮度通道输出-Y信号，分别送到T853基极、发射极，在其集电极分别输出一R、一B、一G三个基色信号，激励显像管三个阴极，在显像管屏幕上利用三基色空间混色法原理，显示彩色图像。

1、亮度信号的特点。

在时间上出现在行、场扫描正程在频域上其能量主要集中在图像载频附近即视频信号低频部分。

其频带宽度为0—6MHz它的主谱线群位于行频及其行频谐波为中心的整数倍附近。

3、简叙高频头的组成和功能。

由输入回路、高频调谐器、本机振荡器、混频器、频道转换开关。

是调谐频道信号抑制中频和镜频干扰混频产生图象中频信号和第一伴音中频信号。

4、试分析以下电路的工作原理。

一般集成电路中频放大器从高频调谐放大器输入IF图像中频信号要经过由三极管组成的图像中频放大的前置级。

对中频信号进行预先放大其目的是补偿声表面滤波器的插入损耗它的增益一般在25dB左右。

声表面波滤波器英文缩写符号为SAWF作为电视中频滤波器已得到广泛使用代替了LC中频滤波器具有合乎要求的中放幅频特性使电视机集成度进一步提高。

所谓声表面波是指沿着弹性固体表面或界面传播的弹性波动。

表面波有许多类型电视中采用的是瑞利波其特点是它的传播速度与频率无关。

因此作为电视机中频滤波器很容易满足电视通道对群延时特性的要求。

声表面波滤波器除输入、输出有四条线外还有屏蔽极和接地线。

在电视接收机中频放大电路中在SAWF的输入端和输出端存在分布电容这将会增加SAWF的输入损耗并造成三次回波的反射降低图像的清晰度。

为了减少声表面波的三次反射波干扰和减少SAWF的插入损耗通常在外围电路中采用串联或并联电感方法使它与SAWF输入、输出电容谐振在中放幅频特性的中心频率上以提高传输效率。

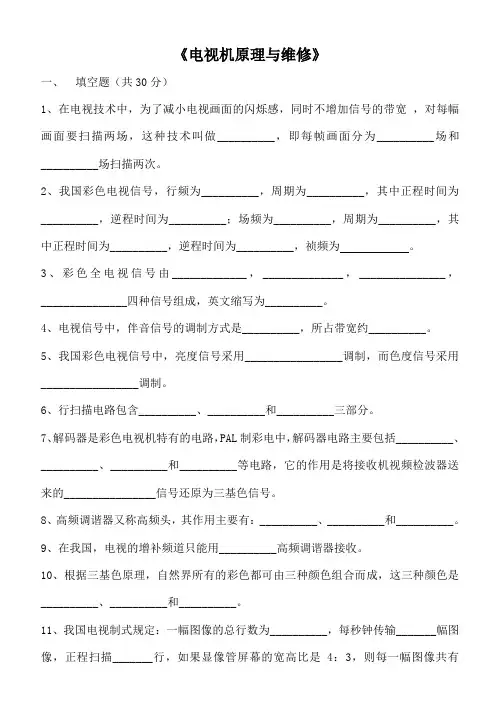

一．填空题：（2分/空）（20分）1．我国电视制式为 PAL 。

它的行周期为 64 us ，场周期为 20 ms 。

2．电视台发射的调制电视信号的调制方式为负极性残留边带AM 。

3．我国广播电视频道间隔为 8 MHZ。

4．我国广播电视色度副载波的频率为 4.43Mhz 。

5．我国广播电视图象中频载频为 38 MHZ。

6．场偏转线圈中的电流波形为锯齿波 .7．行逆程变压器FBT，俗称高压包。

8．普通电视机的扫描方式为隔行。

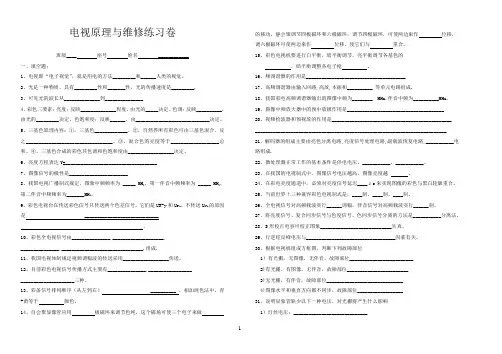

二．填空题：（2分/空）（20分）1．我国电视制式为 PAL 。

它的行频为 15625HZ ，场频为 50HZ 。

2．计算机的电子扫描显示器的扫描方式为逐行扫描 .普通电视机的扫描方式为隔行扫描 .3．我国广播电视的伴音的第二中频载频为 6.5 MHZ。

4．我国广播电视的伴音的调制方式为 FM 。

5．三基色R，G，B混色，它的亮度方程Y= 0.3R+0.59G+0.11B 。

6. 广播电视的UHF含义为超高频。

7.行偏转线圈中的电流波形为锯齿波形 .问答题：A．（30分）若彩色电视机下述部分分别出现故障，试分别指出屏幕有无图象，扬声器是否发出伴音。

1.高频头损坏。

（无图象，无伴音）2.鉴频器损坏。

（有图象，无伴音）3.场偏转线圈断开。

（无图象，有伴音）4. 行偏转线圈断开。

（无图象，有伴音）5.矩阵电路不工作。

（无图象，有伴音）6.电源部分不工作。

（无图象，无伴音）7.行逆程变压器FBT内部短路。

（无图象，无伴音）8.解码电路损坏。

（无图象，有伴音）9.公共通道不工作。

（无图象，无伴音）10. 梳状滤波器故障。

（无图象，有伴音）11.场扫描系统不工作。

(无图象，有伴音)12.中频放大电路电路损坏。

(无图象和伴音)B．电视机信号处理时，伴音和图象信号如何分离？（10分）（把S+P通过一个中心频率为6.5MHZ带通滤波器,可分出伴音信号S,把S+P通过一个中心频率为6.5MHZ带阻滤波器,即吸收电路,去掉S,即可分出图象信号P。

）C.PAL制彩色全电视信号中有哪几种信号?(最少举出5种)(10分)(行同步, 场同步, 色同步, 槽脉冲,亮度信号,色度编码信号)二．问答题：1、什么是三基色原理？答：三基色原理是：指选择三种独立的基色，将它们按不同的比例混合，就可以引起各种不同的颜色感觉，反之，任何彩色，也能分解为三种基色。

三基色原理：（1）由三种基色构成；（2）三基色必须是相互独立的；（3）混合色的色调和色饱和度由三基色按不同的比例混合而成；（4）混合色的亮度等于三基色亮度之和。

2.什么叫三基色原理？（10分）答：颜色可分解出三基色R，G，B,三基色R，G，B独立，不可分解，按不同比例可合成不同颜色3.色同步信号的作用是什么？（10分）（1。

为接收机恢复色度副载波提供频率和相位信息2。

为接收机提供PAL，NTSC行识别开关信号）4．高频头的的作用是什么？（10分）（放大高频电视信号，并对它进行混频成为38MHZ的图象中频，即选出所需频道信号，再放大输出给中频放大电路）5．电视机的中频电路中为什么加入AGC电路？（10分）（电视机接收到的信号会有强，弱变化，为使中频电路输出信号稳定在一定范围内，避免中频电路饱和或截止，即避免图象，声音失真或过强。

AGC自动调整高，中放增益）6.简述什么是电视机的隔行扫描? (10分)(把一帧画面分成奇数行场和偶数行场来扫描, 奇数行场和偶数行场相互嵌套构成一幅图象.)7.彩色电视机怎样使亮度与色度信号分离？色同步选通门脉冲为什么要延时，而不直接用行同步脉冲？（12分）(把F+Y通过一个中心频率为4.43MHZ带通滤波器,可分出F,把F+Y通过一个中心频率为4.43MHZ带阻滤波器,即吸收电路,去掉F,即可分出Y。

色同步信号在行同步脉冲后肩4.4us 处。

行同步脉冲延时4.4us后，作为选通门脉冲，可从色度通道中分出色同步信号)8.梳状滤波器的作用是什么? (10分)(把PAL 制电视中的色度信号V U F F F ±=中的FU 和FV 分量分开,扼制亮度Y 对FU 和FV 的影响,减少串色)二、填空题1、若帧频为30MHz ，则逐行扫描场频为 30MHz ，隔行扫描场频为 60MHz 。

2、行同步信号宽度为 4.7us ，周期为 64us 。

3、电视系统传送图像细节的能力称为 分解力4、行扫描电路具有两大功能：提供 锯齿波电流 和为显象管提供__直流工作电压__。

5、NTSC 制色度信号F=FmSin （ωsct+θ)，传送中Fm 偏差引起图像 色饱和度 失真, θ偏差引起 色调 失真。

6、我国广播电视采用色副载波频率为 4.43 MHz 。

7、在彩电亮度通道中，必须对亮度信号延迟_0.6_μs 来实现图像的彩色与黑白轮廓重合8、我国电视制式标准下，1帧有 625 行，实际只显示 575 行，1秒钟传送 25 帧，1帧又分 2 场9、高频头有两种： 机械式 高频头和 电子式 高频头。

10、电视机的增益主要靠 中频 放大器解决。

11、图像载频比伴音载频 低 (高/低) 6.5 MHz 。

12、广播电缆电视系统通常采用 射频信号 传输方式，应用电缆电视系统通常采用 视频信号 传输方式。

13、电子调谐器的主要特点是采用 变容二极管 和 开关二极管 作为调谐元件。

14、梳状滤波器由 加法器 、 减法器 、 延时器 组成。

15、我国规定图像中频 38 Mhz ，第一伴音中频 31 Mhz ，第二伴音中频 6.5 Mhz 。

16、NTSC 彩色电视制式的副载频采用 半行频 偏置，而PAL 彩色电视制式则采用 1/4行频偏置+帧频25Hz 。

17、彩色电视的传播方式： 广播电视 、 卫星广播电视 、 有线电视 。

18、电视中伴音发射机采用 双边带调频 调制方式，图像信号采用 残留边带调幅 调制方式。

19、对用户来讲，高频头的功能主要是 混频 （选频，放大，混频）。

20、人眼最敏感的光波长为 555nm ，颜色是 草绿色 。

21、分辨力定义是：眼睛对被观察物上两点之间能分辨的最小视角Ø的倒数，即 分辨力=1/Ø 。

22、彩色三要素 亮度 、 色调 、 色饱和度 。

23、常用的音频数字信号压缩编码国际标准有 MPEG-1、 MPEG-2 、 MPEG-4 、 杜比 AC-3 等24、世界电视三大标准： 欧洲DVB 标准、 美国ATSC 标准、 日本ISDB-T 标准。
