2024年中考物理专题训练复习——光学作图
2024年中考物理专题训练复习——光学作图
1. (2023•深圳三模)画出图中S发出的光线经平面镜反射后过P点的光路。
2. (2023•海南)请在图中画出入射光线相应的反射光线。
3. (2023•宿迁)在图中根据平面镜成像特点作出物体AB在平面镜中所成的像A'B'.
4. (2023镇江)光从水射向空气时,入射点O和反射光线如图所示.请画出入射光线和折射光线.
5. (2023贵港)如图所示,一束光从水斜射入空气中,已知入射光AO,请画出它的反射光线OB和折射光线OC的大致方向.
6. (2023•黔西南州)阳光与水平面成60°角射向地面,用平面镜使阳光竖直射入井底,在图中画出平面镜的位置,并标明反射角的度数。
7. (2023•贵阳)如图所示,一条光线从空气斜射入水中,请画出其折射光线的大致位置.(图中虚线表示法线)
8. (2023四川南充)如图所示,小明将一只发光的小灯泡放在平面镜前A点处,小明的眼睛在B点看到了平面镜中灯泡的像,请画出这一现象光路图,保留必要的作图痕迹。
9. (2023•阜新)小丽站在落地镜前看到了自己的全身像.根据平面镜成像特点,画出她的眼睛E通过平面镜看到自己右脚上P点像的光路图.
10. (2023•广州)如图,一条光线垂直界面AC进入玻璃砖后,在界面AB上只发生反射,在图中画出该光线经界面AB反射和从界面BC离开玻璃砖后的光线。
11. (2023潍坊)如图所示,水池边有一路灯S,路灯上方有一平面镜MN,S发出的光能经MN反射后射入水中,请画出:
(1)S在平面镜中所成的像S’;
(2)经MN反射后过A点反射光线OA;
(3)OA照射到水池底的光路图.
12. (2023菏泽)在防溺水教育活动中,老师告诉学生,池塘里水的实际深度比看起来的深度要大不能贸然下水游泳。下图为解释这一现象的情景,其中A为水底的物体,A′是岸边儿童看到的A的像。请你在图中作出过O点的入射光线和折射光线。
13. (2023湖北十堰)在“预防溺水”主题班会课上,主持人小明用光路图来解释“水池变浅”的道理:池底A点射出的光线经过水面折射进入B点的人眼,C点是人眼看到的池底A点像的位置。请你在图中画出入射光线、折射光线,并标出折射角r。
14. (2023·湖北鄂州)游泳是一项有益身心健康和健美体型的运动,但同时存在安全隐患.如图所示,某游泳馆救生员在泳池边的高椅子上注视着泳池中的动向.他发现由于泳池边缘的阻挡,池底有一块视觉盲区监管不到.请画出一条光线从池底盲区边缘处刚好射入救生员眼睛的光路图.
15. (2023•澄海区模拟)某同学做平面镜成像实验时,由于实验操作不当,在B处人眼看到烛焰的像的情境如图,A是烛焰上的一点,A'是A的像,请画出平面镜的位置及A点发出的一条光线经平面镜反射后进入人眼的光路图。
16. (2023·湖北随州)小聪同学在鱼池边欣赏鱼儿在水中游来游去,常言道“眼见为实”,在这里却是“眼见为虚”.设真实的鱼尾上有一点A,在小聪眼里这一点“跑到了A＇的位置”,如图所示.请画出造成这种现象的光路图(只需用一条光线的光路示意即可,并保留作图痕迹).
17. (2023·湖北十堰)在“预防溺水”主题班会课上,主持人小明用光路图来解释“水池变浅”的道理:池底A点射出的光线经过水面折射进入B点的人眼,C点是人眼看到的池底A点像的位置.请你在图中画出入射光线、折射光线,并标出折射角r.
18. (2021·湖北黄石)如图所示在水面上方有一发光点S,发出两束光线分别射到容器底上的A点和B点,以及经水面反射后到达容器右侧壁上的C点(C点未标出),已知A点在S点的正下方,B点在A点的右侧,请根据光的折射、反射规律画出这三条光线到达A、B、C三点的传播路径并标出C点.
19. (2023•深圳模拟)如图所示为水位测量仪的示意图。A点与光屏PQ在同一水平面上,从A点发出的一束与水平面成45°角,方向不变的激光,经水面反射后,在光屏上的B点处形成一个光斑,光斑位置随水位变化而发生变化,在图中完成上述A点反射到B点的光路。
20. (2023•随州)小聪同学在鱼池边欣赏鱼儿在水中游来游去,常言道“眼见为实”,在这里却是“眼见为虚”。设真实的鱼尾上有一点A,在小聪眼里这一点“跑到了A'的位置”,如图,请画出造成这种现象的光路图(只需用一条光线的光路示意即可,并保留作图痕迹)。
21. (2023•荔湾区三模)按要求作图(请保留作图痕迹).
如图所示,水池的侧壁上安装了一盏小射灯A,站在水池旁边的小杰(眼睛在C点)看到小射灯的像在水中B点的位置.请你画出水面的位置和A发出的一条光线经过水面反射后进入小杰眼睛(即图中的C点)的光路图;
答案
1. 【答案】解:过镜面作出点S的对称点S′,即为点光源S在平面镜中的像,连接S′P与镜面交于O点,即为入射点(反射点),连接SO就得到入射光线,如下图所示:
2. 【答案】解:过入射点作法线,已知入射角为30°,在法线右侧画出反射光线,反射光线与法线之间的夹角为反射角,度数等于入射角为30°,如图所示:
3. 【答案】解:根据像与物关于平面镜对称,先分别作出端点A、B在平面镜中的像点A′、B′,用虚线连接A′、B′,即为物体AB在平面镜中所成的像A'B',如图所示:
4. 【答案】解:首先画出法线,在发生反射时,反射角等于入射角,据此画出入射光线;光从水中斜射入空气中,折射角大于入射角,折射光线远离法线.如图所示.
5. 【答案】
6. 【答案】解:因为太阳光竖直射入深井内,所以反射光线竖直向下,画出法线,过入射点画出法线的垂线,即平面镜的位置;因入射光线与水平面成60°,而反射光线是竖直向下的,所以入射光线与反射光线的夹角为60°+90°＝150°,则入射角、反射角为75°.如图所示:
7. 【答案】解:首先画出法线,然后根据折射规律画出折射光线.光从空气斜射入水中,所以折射角小于入射角.如图所示:
8. 【答案】
9. 【答案】解:作出物点P的像点P′的,连接P′E,与镜面的交点为入射点O,再连接PO,即入射光线,OE为反射光线.如下图所示:
10. 【答案】解:光从空气垂直入射到玻璃界面上,传播方向不变,光在AB界面反射时,反射角等于入射角都为45°,反射光线垂直入射到玻璃与空气界面后进入空气中,在作图时,注意先做出法线,如下图
11. 【答案】(1)(2)(3)
12. 【答案】
13. 【答案】
14. 【答案】由于光在同种均匀介质中是沿直线传播,根据人的眼睛和泳池边缘作出折射光线可得入射点O,连接O点和盲区左边缘可得入射光线,如下图所示:
15. 【答案】解:连接AA′,作出AA′的垂直平分线,即为平面镜的位置,连接A′B交平面镜于点O(即入射点),连接AO,则AO为入射光线,OB为反射光线;如图所示:
16. 【答案】在眼睛看来光是沿直线传播的,所以像点A＇与人眼的连线是一条直线,用虚线将像点A＇与人眼连起来,与水面的交点即为折射点,在折射点垂直水面画一条虚线,即为法线,再分别用实线连接折射点与A点、折射点与人眼,用箭头表示出光线的方向,从真实的鱼尾A点射向水面,然后从水面折射点射向人眼,如下图所示:
17. 【答案】由题意可知,C点是人眼看到的池底A点的像,所以连接BC,BC与液面的交点设为O点,即O点为入射点,OB为折射光线,过O点作垂直液面的一条虚线,即法线,连接AO,即入射光线,折射光线OB与法线的夹角即为折射角,标出r,如图所示:
18. 【答案】当光线从空气中垂直入射到水中时,光线不会发生偏折;当光线从空气中斜射入水中时,折射光线会向法线方向偏折,折射角会小于入射角;根据光的反射定律可知,反射角等于入射角、三线共面、两线分居,据此可以作出图象,如图所示:
19. 【答案】解:先通过水面作出发光点A的对称点A′,连接A′B交平面镜于点O(O为入射点),连接AO,则AO为入射光线,OB为反射光线;如下图所示:
20. 【答案】解:人看到的鱼,进入人眼的光线好像从其虚像上发出的,连接A'B,与水面的交点O为入射点,OB为折射光线,连接AO为入射光线,如图所示:
21. 【答案】解:①B点是A在水中像的位置,根据平面镜成像的特点可知,A和B关于水面是对称的,线段AB的中垂线为水面的位置;②已知小杰(眼睛在C点)看到小射灯的像在水中B点,连接BC与镜面交于O点,即为入射点(反射点),连接AO就得到入射光线,OC为反射光线;
初中物理中考光学作图题专题训练 (7)(含答案解析)
中考光学作图题专题训练 (7)
1．根据图中的入射光线，画出相应的折射光线。
（_____）
2．根据平面镜成像的特点，在图中画出物体在平面镜中的像。
（________）
3．在图中，一束光射向平面镜 MN，请画出法线和反射光线，并标出反射角。
（______）
4．如图为一半圆柱形透明玻璃的横截面，水平面 AOB 镀银（反射光），O 表示半圆截面的圆心，一束光在横截面内从 M 点入射，从 N 点射出，请准确画出光路图（虚线为该点的法线）。
5．（1）如图所示，S为光源，MN为不透光的木板,作出木板右侧光线射不到的区域（用阴影表示）。
（________）
（2）在图乙中利用光线作出烛焰AB在塑料薄膜上像（保留作图痕迹）。
（________）
6．“井底之蛙”这个成语大家都很熟悉，图中A点代表青蛙所在位置，请根据光的相关知识画出青蛙所能看到“天空”的范围。
（______）
7．一束光从空气斜射到水面上，请画出反射光线和折射光线的大致位置。
（___）
8．如图所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛．请画出光的传播路径
（_____）
9．小王在A点看到水中物体S的像在S′点，请你画出一条看到物体像S′的光路图。
（_________）
10．如图所示，一束光线与水平方向成60°角，请你放置一块平面镜使它的传播方向变为水平向右，画出平面镜的位置，并标出反射角的度数。
11．( ·自贡)有一点光源S，它在平面镜中的像与凸透镜的焦点F重合，S发出的一条光线经平面镜反射后，反射光线为a，如图所示。请在图中画出：
（1）凸透镜的焦点F；
（2）点光源S的位置；
（3）光线a经过凸透镜后的折射光线。
12．如图所示，F为焦点，O为光心，有两束光线射向凸透镜，请完成光路。
（_________）
13．请完成图中各光线通过凸透镜的光路图。
（____）
14．如图，画出通过透镜的折射光线。

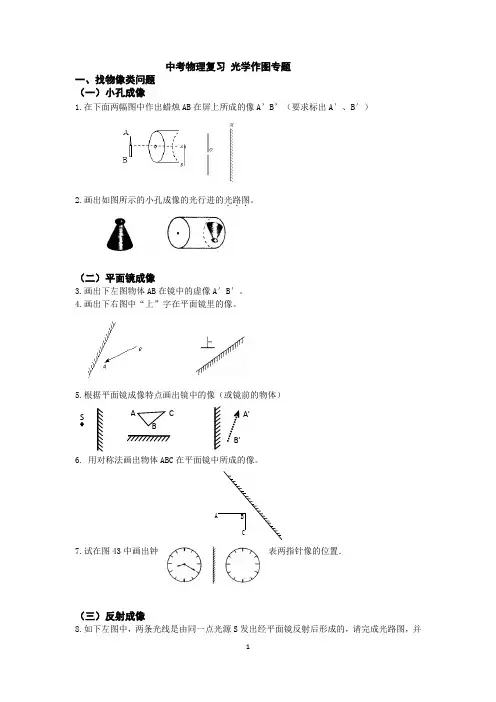

中考物理复习 光学作图专题
1 中考物理复习 光学作图专题
一、找物像类问题
（一）小孔成像
1.在下面两幅图中作出蜡烛AB在屏上所成的像A’B’（要求标出A′、B′）
2.画出如图所示的小孔成像的光行进的光路图．．．。
（二）平面镜成像
3.画出下左图物体AB在镜中的虚像A′B′。
4.画出下右图中“上”字在平面镜里的像。
5.根据平面镜成像特点画出镜中的像（或镜前的物体）
6. 用对称法画出物体ABC在平面镜中所成的像。
ABC
7.试在图43中画出钟表两指针像的位置．
（三）反射成像
8.如下左图中，两条光线是由同一点光源S发出经平面镜反射后形成的，请完成光路图，并A
B C A’
B’S 2 确定光源S的位置.
9.如图，AB、CD是某一点光源S发出的二条入射光线，请画出它们的反射光线，标出点光源的位置，并完成光路图。
10．点光源S发出的一条光线AB射在镜面MN，光线CD是由S发出的另一条入射光线的反射光线，如图所示，请在图中画出点光源S的位置。 ABCDMN
11.
图中两条光线是由同一点光源S发出经平面镜反射后形成的，请确定光源S的位置并完成光路图。
（用两种方法做）
12. 如图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．
（四）折射成像
13.两架敌机，一架是实际
飞机，一架是从潜水艇的观
察口看到的该飞机的像，请
用光路确定哪架是实际飞机；
14.如图所示，a，b是在水中的物点发出的光经水面折射后的两条光线，用A、B分别表示该物点（或像点）和它的像点（或该物点），完成该物点的成像光路图。
15．如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水观察口3 下E处看到路灯的像为S′。请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A．
16.如图58所示，潜水员眼睛在水下A点处，B点有条小鱼，C点有只小鸟，D点是潜水员观察到小鸟像的位置，请画出潜水员观察鱼、鸟的光路图．
2024年中考物理复习专题：利用光的直线传播作图
1 专题01 利用光的直线传播作图
光的直线传播由于比较简单，中考一般不单独命题，往往和光的反射、光的折射等结合命题，但在期中、期末考试时会出现单独命题的情况。
一、基本题型：
命题依据：光在同种均匀介质中沿直线传播。
1．有点定线
题目特点：已知发光点和一个特殊点确定一条光线。
2．有线定点
题目特点：有两条直线（光线）确定一个点（或发光点）。
作图技巧：题型1根据数学上的两点决定一条直线这一规律，即根据题目的意思，找到两个点，将这两个点连成一条直线即可。
题型2根据数学上的两条相交的直线可以确定一个点这一规律，即根据题目的意思，找到两条相交直线交点即可。
例题 如图1所示，AB、CD是发光点S发出的两条光线，请确定出发光点S的位置，并画出发光点发出的，过E点的光线。
图1 图2
【解题思路】由AB和CD两条光线确定发光点S的位置属于题型2。已知AB、CD是某一光源S发出的两条光线，说明光源在这两条线上，由图1可以看出两条光线反向延长会相交，因此相交线的交点即为发光点S。
画过E点的光线属于题型1。这条光线是光源S发出的，可将光源S和E点连接，就是光源S发出的通过E点的光线。
解：将AB、CD反向延长，两条光线反向延长线交于一点，即为发光点S。然后连接S和E，即为光源S发出的通过E点的光线。如图2所示。
【点拨】此题考查光的直线传播的应用。解答此题的关键是先将两条入射光线反向延长交于一点S即为发光点。注意AB、CD反向延长线是光的一部分，所以应画成实线。
练习1 如图3所示，是小胖房间的简化图。小胖站在窗前向外望去，能够看到的范围图中已标出。请用光路图确定小胖眼睛的位置，用E表示。
图3
练习2（中考题型） 室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图4所示）。请根据这两条光束的方向确定室内电灯的位置。（保留作图痕迹） 2
图4
二、变换题型
基本题型一般是找到一个点或者是一条线的简单作图问题，也是我们应该掌握的，平时的作业和测试时都会见到，但在实际中我们见到的现象一般有：看到的影子、物体（或小孔成的像）、观察范围等，这些问题需要通过多个点或多条线进行确定。反映在习题上有下列题型。

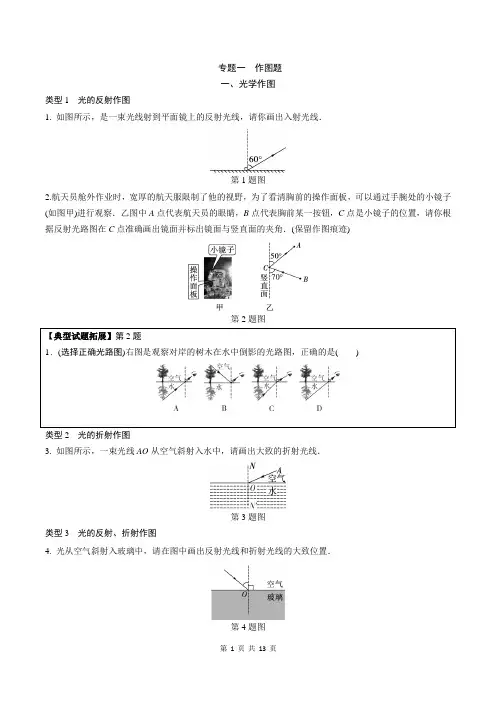

2024年中考 物理 复习重点突破 专题一 作图题
第 1 页 共 13 页 专题一 作图题
一、光学作图
类型1 光的反射作图
1. 如图所示，是一束光线射到平面镜上的反射光线，请你画出入射光线．
第1题图
2.航天员舱外作业时，宽厚的航天服限制了他的视野，为了看清胸前的操作面板，可以通过手腕处的小镜子(如图甲)进行观察．乙图中A点代表航天员的眼睛，B点代表胸前某一按钮，C点是小镜子的位置，请你根据反射光路图在C点准确画出镜面并标出镜面与竖直面的夹角．(保留作图痕迹)
第2题图 【典型试题拓展】第2题
1．(选择正确光路图)右图是观察对岸的树木在水中倒影的光路图，正确的是( )
类型2 光的折射作图
3. 如图所示，一束光线AO从空气斜射入水中，请画出大致的折射光线．
第3题图
类型3 光的反射、折射作图
4. 光从空气斜射入玻璃中，请在图中画出反射光线和折射光线的大致位置．
第4题图 第 2 页 共 13 页 5. 如图是经平面镜反射后的反射光线，请画出射向平面镜的入射光线和进入空气中的折射光线．
第5题图
类型4 平面镜作图
6. 如图所示，A′B′为物体AB在平面镜中的像，请在图中画出物体AB.
第6题图
7. 如图，S为光源，画出①光线a的反射光线；②S在平面镜中的像．
第7题图
类型5 透镜作图
8. 在课后实践活动中，小明自制了一个如图甲所示的手电筒，他将小灯泡放在凸透镜的焦点处，请在图乙中画出光通过凸透镜后的光线．
第8题图
9. 请按要求完成作图：根据画出的光线，在图中虚线框内画出一个适当的透镜．
第9题图
10. 如图所示，请作出两条入射光线通过凸透镜后的光线，并确定发光点经凸透镜成的像S′的位置．
第10题图
11. 如图所示，投影仪胶片上发光点S发出一条光线，经凸透镜折射和平面镜的反射后，水平射到屏幕上．请 第 3 页 共 13 页 你完成该光路，并标出凸透镜下方焦点F的位置．
第11题图
二、力学作图
类型1 画指定力的示意图
2024年中考物理专题训练——光学作图(含解析) (2)
2024年中考物理专题训练——光学作图
1．做出物体AB在平面镜中所成的像（保留必要的作图痕迹）。
2．画出图中入射光线AO经平面镜反射后的光线．
3．如图所示，一束光从水里斜射入空气中，请在图中画出反射光线和大致的折射光线。
4．钱包掉到沙发下。没有手电筒，小明借助平面镜反射灯光找到了钱包。图中已标示了反射光线与入射光线，请在图中标出平面镜，并画出法线。
5．如图所示，已知一条入射光线过凸透镜的光心O，一条经过凸透镜折射后的光线与主光轴平行，请分别画出它们对应的出射光线和入射光线．
6．请在图中画出光线AO的折射光线和BC的入射光线．
7．如图所示，水平地面MN上有一光源S．在光源右侧放置一个不透明的物体A．地面上方有一与地面平行的平面镜PQ，试标出物体A右侧地面被光源S照亮的范围O1O2，并画出光路图．
8．如图所示，请画出人眼暗从A点看到物体S在平面镜中的像S′的光路图．
9．请在图中画出光线的反射光线和折射光线。
10．有一点光源S，它在平面镜中的像与凸透镜的焦点F重合，S发出的一条光线经平面镜反射后。反射光线为a、如图所示。请在图中到画出：
⑴凸透镜的焦点F；⑵点光源S的位置；⑶光线a经过凸透镜后的折射光线。
11．如图所示，AO为入射光线，ON为法线．请画出入射光线AO的反射光线．
12．如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙． 请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．
13．如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S’的位置，并完成反射光路图。
14．如图所示，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。要求：
画出点光源S；
补充入射光线；
画出反射光线经过凸透镜的折射光线。
15．按题目要求完成．如图，一束光从空气斜射入水中，请画出反射光线和折射光线．

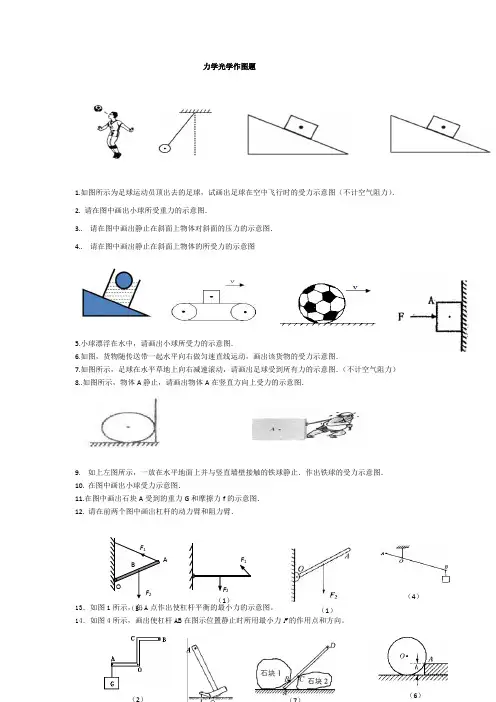

2024年中考物理复习----力学光学作图题
力学光学作图题
1.如图所示为足球运动员顶出去的足球，试画出足球在空中飞行时的受力示意图（不计空气阻力）．
2. 请在图中画出小球所受重力的示意图．
3.. 请在图中画出静止在斜面上物体对斜面的压力的示意图．
4.. 请在图中画出静止在斜面上物体的所受力的示意图
5.小球漂浮在水中，请画出小球所受力的示意图．
6.如图，货物随传送带一起水平向右做匀速直线运动，画出该货物的受力示意图．
7.如图所示，足球在水平草地上向右减速滚动，请画出足球受到所有力的示意图．（不计空气阻力）
8..如图所示，物体A静止，请画出物体A在竖直方向上受力的示意图．
9. 如上左图所示，一放在水平地面上并与竖直墙壁接触的铁球静止．作出铁球的受力示意图．
10. 在图中画出小球受力示意图．
11.在图中画出石块A受到的重力G和摩擦力f的示意图．
12. 请在前两个图中画出杠杆的动力臂和阻力臂．
13．如图1所示，在A点作出使杠杆平衡的最小力的示意图。
14．如图4所示，画出使杠杆AB在图示位置静止时所用最小力F的作用点和方向。 （1） （4）
（3） F2 O F1
A B F1
F2
（1）
（6）
15．如图2所示，在弯曲杠杆A端吊一重物G，要想在B端加一最小的力F，使AO（O为支点）保持水平平衡，试画出此力的方向和力臂。
16．如图3所示，使用羊角锤拔钉子，动力作用在锤柄上A点。请作出拔钉子时所用最小动力F的示意图。
17．如图7所示，用撬棒撬起大石头，向上、向下用力都可以，农民伯伯想用最省力的方法撬起大石头，请你在图中画出这个力的示意图。
18．如图6所示，王师傅想用最省力的方法把—个油桶推上台阶，请在图中画出这个力的示意图。
1、画出平面镜并标出反射角的度数。
2、在平面镜前作出物体AB。
3、从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的O点处。
4、如图所示，画出小丑帽子顶点s发出的光线经平面镜反射后，进入小丑眼睛的光路图（画出进入一只眼睛的光线即可，保留作图痕迹）。
2015中考物理光现象专题复习三(作图题)
-----更多试题资料请关注明师题库（微号：mstiku）更多作文资料请关注明师作文（微号：mszuowen）！----- 2015中考物理光现象专题复习三(作图题)
114．(2012湖北黄冈)如图所示，暗室内有一盛水的水槽，水槽上方一激光束入射到平面镜(图中未画出)上的O点，光束经平面镜反射后照射到水槽中的B点。请画出平面镜并作出光从O点传播到B点的光路图。
【答案】
115.（2012包头）如图11所示，a、b 是在水中的物点发出的光经水面折射后的两条光线，用A、B分别表示该物点（或像点）和它的像点（或该物点）
⑴其中A表示 。
⑵完成该物点的成像光路图。
【答案】⑴像点 ⑵（如图1）
116.(2012常州)如图所示，光从空气斜射向玻璃砖，请画光出在玻璃砖中的折射光线（保留作图痕迹）
-----更多试题资料请关注明师题库（微号：mstiku）更多作文资料请关注明师作文（微号：mszuowen）！----- 【答案】
117.（2012孝感）如图甲所示，入射光线AO与水面成40°角斜射向水面．请作出反射光线，并大致作出折射光线．
【答案】
118.（2012十堰）如图7所示，某同学在A点观察到水中的点光源S所成的像处于B点位置，请画出由S点发出的光经过A点的光路图。
【答案】
119.（2012宜昌）如图7所示，岸边有一物体B，潜水员从水中能看见B的像B1，请作出一条眼睛能
-----更多试题资料请关注明师题库（微号：mstiku）更多作文资料请关注明师作文（微号：mszuowen）！----- 看到B1的折射光路图．
【答案】
五、实验探究题
120．（2012浙江台州）为了探究平面镜成像特点，将一块厚度为0.5cm的玻璃板（P、Q两个平面都是可以作为平面镜使用）竖直架在水平台板上面，再取两根完全相同的蜡烛分别竖直置于玻璃板两侧，点燃玻璃板前的蜡烛A，进行实验。
2021年中考物理模拟试题提升训练——光学作图
2021年中考物理模拟试题提升训练——光学作图
1．（2021贵阳模拟）如图所示，a、b为夹角成45°的两束光线，ABCD为玻璃器件，其中BCD为半球体，O为球心，光线a垂直AD指向O点。画出入射光线a、b进入ABCD并射出的折射光线。
2．（2021福建模拟）光线SA平行于主光轴，光线SB过左焦点，请画出这两条光线通过凸透镜后的折射光线．
3.（2021赣北模拟）如图所示，下列物理示意图正确的是（ ）
A.凹透镜对光的作用 B.力F的力臂 C.判定螺线管的极性 D.平面镜成像
4．（2021南京模拟）如图所示，平面镜前有一点光源S，S发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图。
5．（2021徐州模拟）关于光的反射，图中光路图正确的是（ ）
6．（2021徐州模拟）请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路。
7.(2021陕西模拟)如图所示，请画出物体AB在平面镜中所成的像（保留作图痕迹）．
8．（2021太仓模拟）光线从空气射向水中时，它的折射光线如图乙所示，请画出入射光线．
9．（2021江西模拟）下列同学们画的不同情景的示意图正确的是( )
10．（2021东营模拟）A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试作出这两条反射光线的入射光线，并确定发光点的位置。
11．（2021绥化模拟）如图所示，从S点发出一束光线经过三棱镜折射后，折射光线入射到平面镜的P点经平面镜反射后反射光线经过B点。请在图中画出光线从S点发出经过棱镜和平面镜到B点的光路图。
12．（2021成都模拟）请画出图中入射光线AO对应的大致折射光线．
13．(2021南通模拟)如图所示，一束平行光垂直射向盛水的透明烧杯，在烧杯底部放置一块平面镜，光线最终从水面射出，请完成光路图。
14．（2021凤山模拟） （1）．（2021凤山模拟）如图12甲所示，请画出图中入射光线经凸透镜后的折射光线。
2024年中考物理----作图题专项练习(含答案解析)
1 2024年中考物理----作图题专项练习（含答案解析）
中考作图题主要在光学、力学和电磁学部分。
力学部分重点考查力的示意图，其次是简单机械等的作图；
光学部分重点考查光的反射、光的折射作图、平面镜成像、透镜等相关的作图；
电磁学部分重点考查电路的设计、连接、改错，磁极的判定及磁感线、通电螺线管相关作图、电磁继电器的连接等的作图。
►考向一 光学作图
类型1 光的直线传播作图
1．（2023·郴州）“井底之蛙”这个成语大家都很熟悉，图中M点表示青蛙。请根据光的直线传播知识画图说明为什么“坐井观天，所见甚小”。（温馨提示：必须标出光的传播方向）
【答案】 2 【解析】光在同种均匀介质中沿直线传播，被井口挡住的光不能进入井中青蛙的眼睛，所以青蛙看不到井口以外的世界，连接井口两侧到青蛙的眼睛，此范围以内为井底青蛙所见范围
类型2 光的反射作图
2．（2023·吉林）请在图中画出反射光线，并标出反射角大小。
【答案】
【解析】由图得，入射角为903060
根据光的反射定律可知，反射角等于入射角，则反射角等于60°，据此画出反射光线及反射角
3．（2023·上海）在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小。
【答案】
【解析】由图可知，反射角为40°，由反射定律可得入射角也为40°，根据入射角的大小在法线左侧画出入射光线AO
4．（2023·枣庄）自行车尾灯可有效避免夜间交通事故的发生，它由多组“直角反射器”3 组成，其中一组“直角反射器”如图所示，一束光射向平面镜S1，请在图中画出经过S1、S2两个平面镜反射后的光路图。
【答案】
【解析】如图过入射点作镜面S1的垂线为法线，根据反射角等于入射角做出反射光线，反射光线与平面镜S2的交点作为入射点，再重复上述过程，做出反射光线，最后的反射光线与射向S1的入射光线平行
类型3 平面镜成像作图
5．（2023·东营）如图所示，OB是平面镜前的一个物体。请根据平面镜成像特点画出OB在平面镜中成的像。
2025年中考物理总复习 专题二 作图题(含答案)(2024版)
专题二 作图题
一、光学作图
考向1 光的反射作图
1. 请在图中作出入射光线AO经平面镜反射后的反射光线OB，标出反射角的度数.
第1题图
2. 奶奶喜欢养花，为了使喜阳的花能茁壮成长，小芳帮助奶奶在阳台上安装一块平面镜，让室外太阳光照射到盆中花上.如图所示，请画出平面镜和光路图，使得太阳光照射到A点时，经过反射可以照射到B点.
第2题图
考向2 光的折射作图
3. 如图所示，OA是一条反射光线，请画出入射光线和大致的折射光线.
第3题图
4. 如图所示，一束光射向一块玻璃砖，画出这束光穿过玻璃砖的大致光路图.
第4题图
考向3 平面镜成像作图
5. 如图，AB为物体，MN为平面镜，画出物体AB在平面镜中的像A'B'.
第5题图
6. 如图所示，物体AO放置在水平面上，A'O是AO在平面镜中的像，且A'O垂直于AO.请在图中画出平面镜的位置，并标出镜面与水平面的夹角大小.
第6题图
7. 请画出人眼从A处看平面镜中烛焰上S点的像的完整光路图.
第7题图
考向4 透镜作图
8. 根据如图所示光路图，在虚线框内画出相应的透镜.
第8题图
9. （2024江门模拟）如图所示，凸透镜和凹透镜的主光轴重合、中间F处焦点重合，请完成光路图.
第9题图
10. 如图所示，处于凸透镜主光轴MN上的物体AB经凸透镜后在光屏上形成的像为A'B'，请画出光路图并标出两侧焦点F的位置.
第10题图
11. （2024佛山模拟）如图甲是某人眼睛观察某物体的成像示意图，请在图乙中的虚线框内画出适当的透镜，使该物体能成像在视网膜上.
第11题图
二、力学作图
考向1 画指定力的示意图
1. （2024甘肃模拟）如图为陇南市博物馆的藏品“变形龙凤纹铜壶”，静止在水平展台上.以方块代表文物，画出它所受重力G和支持力F的示意图.
第1题图
2. 如图所示，请在图中画出此时灯笼所受重力G的示意图.（O点表示灯笼的重心）
