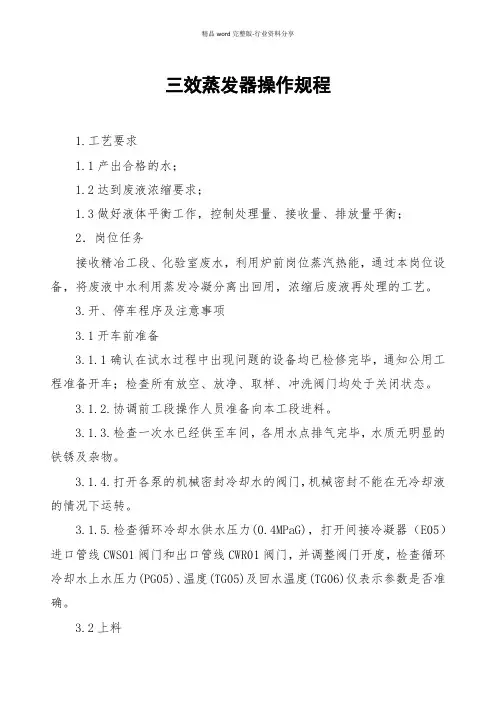

三效蒸发器操作规程
三效蒸发器操作规程1.工艺要求1.1产出合格的水；1.2达到废液浓缩要求；1.3做好液体平衡工作，控制处理量、接收量、排放量平衡；2．岗位任务接收精冶工段、化验室废水，利用炉前岗位蒸汽热能，通过本岗位设备，将废液中水利用蒸发冷凝分离出回用，浓缩后废液再处理的工艺。
3.开、停车程序及注意事项3.1开车前准备3.1.1确认在试水过程中出现问题的设备均已检修完毕，通知公用工程准备开车；检查所有放空、放净、取样、冲洗阀门均处于关闭状态。
3.1.2.协调前工段操作人员准备向本工段进料。
3.1.3.检查一次水已经供至车间，各用水点排气完毕，水质无明显的铁锈及杂物。
3.1.4.打开各泵的机械密封冷却水的阀门，机械密封不能在无冷却液的情况下运转。
3.1.5.检查循环冷却水供水压力(0.4MPaG)，打开间接冷凝器（E05）进口管线CWS01阀门和出口管线CWR01阀门，并调整阀门开度，检查循环冷却水上水压力(PG05)、温度(TG05)及回水温度(TG06)仪表示参数是否准确。
3.2上料3.2.1打开原料泵（P01）入口阀，启动原料泵，打开泵出口阀并调节阀门的开度，关闭上料管线旁通PL0102上的阀门，并将冷凝水预热器（E01）进料口和出料口处于全开状态，缓慢开启原料流量计（FI01）上游阀门至全开，然后用流量计下游的阀门调节流量（达到3m3/h），开始向蒸发系统进液。
输送液经过冷凝水预热器（E01）进入一效加热室(E02)，并开启上料管线PL04、PL05和PL06的阀门分别向二效加热器和三效加热器进液。
3.2.2当一效分离室(V02)内液位达到中视镜时，开启一效轴流泵（P03）进行强制循环。
然后打开一效出料管线PL11过料阀，向二效分离室（V03）进料。
3.2.3.当二效分离室（V02）液位达到中视镜时，关闭上料管线PL07的阀门，开启二效轴流泵(P04)进行强制循环。
然后打开二效出料管线PL15的过料阀，向三效分离室（V04）进料。
三效蒸发器操作说明书
三效蒸发器操作说明书Documentnumber:WTWYT-WYWY-BTGTT-YTTYU-2018GT*************有限公司三效蒸发结晶装置操作说明书一、安全事项警告：1.本装置电气控制柜内部严禁进水或受潮。
2.操作人员必须严格按照本公司所提供的操作说明操作。
3.操作人员必须具备基本的电气常识和机械常识，并经过培训考核合格后才能操作。
4.严禁在无介质的状态下运转本装置。
5.严禁在介质蒸发干后，继续运转。
6.操作人员在操作之前应该注意到本装置的警示标志。
7.本装置安装有报警装置，一旦发现异常，立刻按照程序处理。
安全注意事项1. 请牢记停止开关的位置，以便出现异常时可以立即停机；2. 无论进行何种保养，检查，调整，请务必关闭机台及主开关；3. 停电时请关闭主电源开关。
安全标志1.在机台上必要的地方张贴防止事故的警告等的安全标志，并请务必遵守标志中显示的注意事项；2.请勿剥除机台上所附的警告等安全标志，若标志丢失或因污损等原因使其无法辩认时，请与本公司联系并设法替换。
二、设备基本组成详见三效蒸发装置竣工图（PID图）。
三、操作说明开车前的检查、准备工作：1.操作人员必须事先经过培训后才能操作该设备，并遵循操作说明书的要求；2.检查设备各法兰，阀门，管道有没有漏气，漏水的现象；3.检查各泵的油位是否充足，应在二分之一处；4.启动密封水泵，保证各泵有充足的冷却密封水供应；5.提前确认相关连接部分，蒸汽系统、冷却水系统、配电室等，蒸汽、电、冷却水、原水正常情况下开车；6.开机前确保主电源正常，设备电源在接通状态。
所有阀门在设定的开关状态，仪表正常工作；7.开机前确认浓缩装置原水池液位，浓缩装置物料槽在高液位时可以进行处理。
如不在设定液位时，需要处理，必须随时掌握处理进度；8.本设备实现自动化，执行一键开机运行，设备按设置程序自动运行。
自动时，执行以下操作：1.首次启动时需要往真空泵补水，。
三效蒸发器原理、特点及使用注意事项
三效蒸发器原理、特点及使用注意事项三效蒸发器主要由相互串联的三组蒸发器、冷凝器、盐分离器和辅助设备等组成三组蒸发器以串联的形式运行，组成三效蒸发器。
广泛应用于制药、化工、食品、农副产品深加工、冶金、电子等多个领域。
下面就详细介绍一下它吧！三效蒸发器的原理将第一个蒸发器产生的二次蒸汽再次当作加热源，引入另一个蒸发器，只要控制蒸发器内的压力和溶液沸点，使其适当降低，则可利用第一个蒸发器产生的二次蒸汽进行加热。
此时，第一个蒸发器的冷凝处就是第二个蒸发器的加热处。
这就是多效蒸发原理。
每个蒸发器称为一效，通入生蒸汽的蒸发器为第一效，并由二次蒸汽通入方向依次为第二效、第三效等。
三效蒸发器的特点物料受热时间短、蒸发速度快，浓缩比重大，有效保持物料原效。
节能效果显著，比单效蒸发器节约蒸发量70%左右。
物料在密闭系统中蒸发浓缩，环境清洁舒适；设备独特的除沫装置，防止跑料现象。
凡与物料接触部分均采用进口不锈钢制做，并进行抛光处理，设备耐腐性能好，清洗更方便，更符合制药，食品卫生法规要求。
可配微机控制系统，使用更简便，效果更稳定。
三效蒸发器的使用注意事项1、蒸发器的第一加热器必须安装安全阀，第一效加热器内的蒸汽压力不得超过0.01Mpa。
应经常检查安全阀有无故障。
不可麻痹大意。
2、在任何情况下停车都要关闭蒸汽阀门。
3、当蒸发器循环泵出现故障停止运转时，要立即关闭蒸汽。
4、经常检查泵的运转情况，油位是否正常，冷却水量大小。
5、经常观察各台设备的电机电流和电机温度。
6、在任何情况下严禁任何一效断料，调节蒸发器液位要缓慢进行，不能忽大忽小。
7、当设备工作的环境温度在0℃以下时，应将设备及其管路内的积水放尽，以免冻坏或阻塞管路。
三效蒸发设计手册
三效蒸发设计手册三效蒸发设计手册旨在为设计人员提供关于三效蒸发器的设计指南和操作规范。
该手册详细介绍了三效蒸发器的原理、特点、应用范围以及设计计算等内容。
一、三效蒸发器原理三效蒸发器是一种利用蒸发原理进行溶液浓缩和结晶的设备。
其工作原理是将废水的热量通过一效、二效、三效蒸发器的串联方式进行重复利用，以实现废水的低能耗处理。
二、三效蒸发器特点1. 节能高效：三效蒸发器采用串联方式，使加热蒸汽得到充分利用，提高了能源利用率。
2. 处理量大：三效蒸发器具有较大的处理量，可满足大规模废水处理的需求。
3. 自动化程度高：设备采用全自动控制系统，可实现进料、加热、出料等操作的自动化控制。
4. 适用范围广：三效蒸发器适用于多种类型的废水处理，如化工、制药、食品等行业的废水。
三、三效蒸发器应用范围1. 化工行业：可用于处理化工废水中的盐分、有机物等杂质。
2. 制药行业：可用于处理制药废水中的药物残留、有机物等杂质。
3. 食品行业：可用于处理食品加工废水中的盐分、有机物等杂质。
4. 其他行业：如冶金、印染、造纸等行业也可使用三效蒸发器进行废水处理。
四、三效蒸发器设计计算1. 设计原则：根据废水处理的要求和规模，选择合适型号的三效蒸发器，并按照设备结构、工艺流程等因素进行设计计算。
2. 工艺流程：根据废水处理的要求，确定合理的工艺流程。
一般情况下，废水经过一效、二效、三效蒸发器的处理后，可得到浓缩液或结晶物。
3. 设备结构：根据工艺流程和废水性质，选择合适的设备结构，包括加热室、蒸发室、冷凝器等部件的设计和选用。
4. 操作参数：根据实际情况，确定合理的操作参数，如温度、压力、液位等，以保证设备的正常运行和处理效果。
5. 安全措施：为确保设备运行安全，应采取相应的安全措施，如防爆、防腐、防泄漏等措施。
总之，三效蒸发设计手册是进行三效蒸发器设计和操作的必备工具。
通过该手册的指导，设计人员可以更加全面地了解三效蒸发器的原理、特点和应用范围，从而更好地进行设备选型和设计计算，提高废水处理的效率和效果。
三效降膜式蒸发器操作规程和原理
【三效降膜式蒸发器】一、用途和适用范围本设备适用于羊奶、牛奶、乳酸、果汁、生化工程、木糖、葡萄糖、制药、造纸黑液、氢氧化钠化工等热敏性物料的蒸发浓缩，亦可用于味精工业中的发酵母液和赖氨酸母液的浓缩和环保工程、废液回收处理等，完全符合GMP标准，是食品工厂生产过程主要设备之一。
二、主要技术参数（点击查看）三、工作原理物料由蒸发器顶部经料液分配装置均匀配于各蒸发管内，物料在重力的作用下，沿着蒸发管内壁液膜状由上而下流动。
在整个下降过程的同时，与蒸发管外壁加热蒸汽发生热交换而进行薄膜蒸发。
所发生的二次蒸汽的流向一致，故对料液沿蒸发管内壁向下运动以及分布呈薄膜起了进一步的促进作用，起到提高传热系数，使得传热效率提高。
四、结构简述该设备凡与物料、蒸汽、二次蒸汽及其冷凝水接触的另部件均采用不锈钢制造1Cr18Ni9Ti、SUS304、SUS316L。
该设备由第一、二、三效蒸发器，第一、二、三效旋流分离器、物料平衡槽、进料泵、出料泵、冷凝泵、热压泵、真空泵、预热器、控制仪表箱等部分组成。
第一、二、三效蒸发器的蒸发管束为长4-8米（根据蒸发量大小确定），壁厚2毫米的不锈钢内镜面管，管束胀接在上下管板之间，在壳程里，上下管板之间沿着管长方向，装置6块垂直于管束的栏板，以便提高壳程流速，促进湍动程度，提高传热系数，在上管板上装置物料分配器，以使物料能均匀地在蒸发管内壁上形成液膜。
第一、二、三效旋流分离器，内外表面抛光，上封头装置灯孔，视镜，器内上固定捕沫帽。
物料平衡槽，槽内装有自动控制液位的液位传感器，用于控制液位高低。
离心泵、进料泵、循环泵、冷凝泵皆为不锈离心泵，其叶轮采用敞开式，密封采用机械双密封。
热压泵，根据二次蒸汽重压缩的原理，采用热压泵将一效二次蒸汽抽出一部分，与生蒸汽混合后提高二次蒸汽的压力、温度，再二次利用为加热第一效，以减少蒸汽消耗量，其喷嘴数为四只。
真空泵，多级泵和水力喷射器用于抽真空，极限真空度为730mmHg。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硫酸钠三效结晶蒸发器介绍及调试：
一、原理：
蒸发器是通过加热使溶液浓缩或从溶液中析出晶粒的设备。
主要由加热室和蒸发室两部分组成。
加热室向液体提供蒸发所需要的热量，促使液体沸腾汽化。
蒸发室使气液两相完全分离。
加热室中产生的蒸汽带有大量液沫，到了较大空间的蒸发室后，这些液体借自身凝聚或除沫器等的作用得以与蒸汽分离。
二、调试：
正常开车程序：
1．打开效间浓缩液管阀门，开原水泵加水至各效蒸发室上部视镜后停原水泵，关效间浓缩液管阀门，各效间闪蒸罐下部阀门开1/3，上部阀门关闭。
如果安装有换热室不冷凝气排出口，同时关闭不冷凝气阀门。
真空泵开前控制阀门关闭2/3左右，确保真空泵不过载。
开启循环冷却水阀门及循环冷却水水泵。
2．依次打开各效强制循环泵，出盐泵，真空泵（如果真空度过高，真空泵震动且噪音增大，可适当开启真空泵的气蚀阀门，适当吸气真空度调至-0.08左右）。
3．等一、二效蒸发室蒸发后缓慢调整闪蒸罐下部阀门，以抽出大量冷凝水，微量蒸汽为准，末效蒸发室开始蒸发后，调整真空度-0.08左右。
4．时刻观察二次蒸汽压力表，防止压力到达正压（此时说明换热器有存水，此时开大闪蒸罐下部阀门）。
同时查看冷凝器与真空泵前的视盅，看蒸发水量。
5．一效蒸发室液位下降至中部视镜后，开原水泵进水，维持液位稳定，待各效蒸发室蒸发后，打开效间浓缩液管阀门调整各效液位平衡。
6．整个系统运行稳定后，可根据出水量提高蒸汽温度、压力、原水进水量达到设计要求。
7．随时观察收晶罐是否有盐析出，部分关闭盐分离器上部清液回流阀，使整个盐分离器及收晶罐处于正压状态，便于盐分的排出；勤于观察，做到随时排盐防止堵塞。
8．三效硫酸钠晶体浓度达到15%以后,开启离心机,分离的硫酸钠固体排至储料池，滤液回到滤水罐。
滤水罐满后自动开启抽液泵，将滤水罐内的液体送至
三效蒸发器。
正常停车程序：
首先关闭蒸汽进口控制阀门，蒸发工序先将蒸发室内盐浆尽量排出，然后将加热蒸汽放空；把各罐内料液经事故管排放到原液罐，然后将原液罐内的原液打入各罐，开动循环泵。
开始洗罐，洗罐时间根据实际情况掌握，洗罐结束后，关闭各效循环泵及本工序所有动力设备开关。
异常停机程序：
1.突然停电
1.1 首先将蒸汽关闭并通知锅炉房
1.2 尽快明确停电时间长短，如果时间较长，则尽量开启排空阀门，将系统内液体排空；如果停电在半小时以内，则可以等候来电再开启。
2.突然停气
2.1 则按照正常关机步骤操作，尽量排空系统内的固体盐分
3.停循环水
3.1 首先关闭蒸汽阀门并通知锅炉房
3.2 尽量排空系统内的固体盐分后，按照正常关机步骤关闭蒸发系统。
异常情况的分析与处理
3.1 加热室积存冷凝水
现象：积存冷凝水的换热器的壳程压力增大，但该效的蒸发水量不但不增加，反而是在减小（例如：一效加热器积水，则加热蒸汽的表压增加，但一效产生的冷凝水很少）。
如果出现加热室的积存冷凝水的情况，判断的方法是打开疏水器的旁通阀或开大闪蒸罐的出水阀门，如果有大量冷凝水流出则为加热室积水。
造成加热室积水的原因有疏水阀故障或出水阀关闭或开度太小的原因。
如果是疏水阀故障则维修疏水阀；如果是出水阀关闭或开度太小则开大冷凝器出水阀门，阀门大小的原则是看见有汽微流而不冲。
结晶罐排不出盐
表象：打开收晶罐出盐阀，不见排盐甚至有气体吸入。
原因：未能使收晶罐及盐分离器处于正压状态。
解决办法：关小盐分离清液回流阀门直至关闭。
3.3 加热蒸汽压力增大，但出冷凝水量小
出现此种情况除了加热室积水外，还可能是加热室里积存了不冷凝气体。
不冷凝气体换热效果差，所以加热产生的冷凝水很少。
解决办法：一效加热室的旁通阀每隔一、两天打开一次，将里面可能残存的不冷凝气体外排；二、三效加热室则可以适当调大不冷凝气体排出阀开启大小，排除加热室壳程中的不冷凝气体；对于没有设置不冷凝气体排出阀的加热室，可以适当开大闪蒸出口阀门及闪蒸罐的冷凝水排水阀阀门大小。
3.4 真空泵过电流
现象：真空泵热继电器吸合，真空泵停转。
原因：真空泵过载有两大原因：其一是排气排水不畅，真空泵出口不得有憋气情况，真空泵出口排水口不高于真空泵出口法兰0.5m；其二是真空泵进气吸气量太大，超过真空泵的吸气量。
解决办法：如果是憋气，请重新修改管路，保持出气的通畅；真空泵出口排水口不高于真空泵出口法兰0.5m；系统运行（特别是开机时）请关小真空泵与冷凝器间的阀门，控制真空泵的吸气量，确保真空泵不过载。
3.5 强制循环泵等泵过电流
原因：在排除泵本身的问题（具体请查看泵厂家说明书)后，一般发生过电流的原因是泵工作的介质密度过大，请及时排出蒸发系统内的盐分，降低水溶液的密度。
3.6 末效真空度变小
真空度变小的原因包括蒸发系统漏气或冷凝效果变差。
如果是系统漏气则查出漏点并修复。
如果冷凝效果变差则加大冷却循环水量或降低冷却循环水量的水温。
如果冷凝气有结垢的情况，则对冷凝器进行清洗。
3.7 其余水泵、离心机请参照相关说明书。
