电气综保装置保护整定实例

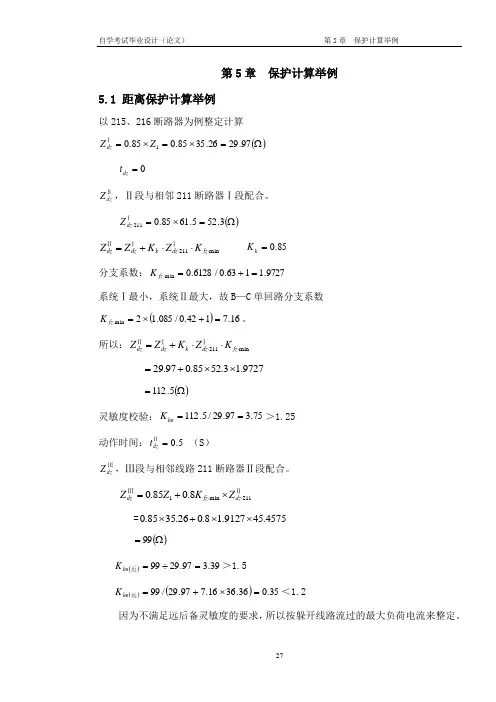

第5章 保护计算举例
第5章 保护计算举例5.1 距离保护计算举例以215、216断路器为例整定计算()Ω=⨯=⨯=97.2926.3585.085.01Z Z dz Ⅰ0=dz tⅡdz Z ，Ⅱ段与相邻211断路器Ⅰ段配合。
()Ω=⨯=⋅3.525.6185.0211Ⅰdz Zmin 211⋅⋅⋅⋅+=fz dz k dz dz K Z K Z Z ⅠⅠⅡ 85.0=k K分支系数：9727.1163.0/6128.0min =+=⋅fz K系统Ⅰ最小，系统Ⅱ最大，故B —C 单回路分支系数()16.7142.0/085.12min =+⨯=⋅fz K 。
所以：min 211⋅⋅⋅⋅+=fz dz k dz dz K Z K Z Z ⅠⅠⅡ9727.13.5285.097.29⨯⨯+=()Ω=5.112灵敏度校验：75.397.29/5.112==lm K ＞1.25动作时间：5.0=Ⅱdz t （S ）ⅢdzZ ，Ⅲ段与相邻线路211断路器Ⅱ段配合。
ⅡⅢ211min 18.085.0⋅⋅⨯+=dz fz dz Z K Z Z=4575.459127.18.026.3585.0⨯⨯+⨯()Ω=99()39.397.2999=÷=近lm K ＞1.5()()35.036.3616.797.29/99=⨯+=远lm K ＜1.2因为不满足远后备灵敏度的要求，所以按躲开线路流过的最大负荷电流来整定。
()Ω==428min fh dz Z Z (最小负荷阻抗)()()42.136.3616.797.29/428=⨯+=远lm K ＞1.2()3.1497.29428=÷=近lm K ＞1.5动作时间：3=Ⅲdz t (S)距离保护计算结果见后表4--1。
5.2 相差高频保护整定计算举例5.2.1启动元件(以210、211断路器为例进行计算整定)。
()120/10cos 2423/5002.05.23max 2⨯⨯⨯⨯=⋅=⋅φbp k dzj I K I058.0120/14002.05.2=⨯⨯= (A) 4.0120150127.05.2/=÷⨯⨯=⋅⋅=l zc k dzj n l I K I (A)相差启动元件可以整定在1A 左右。

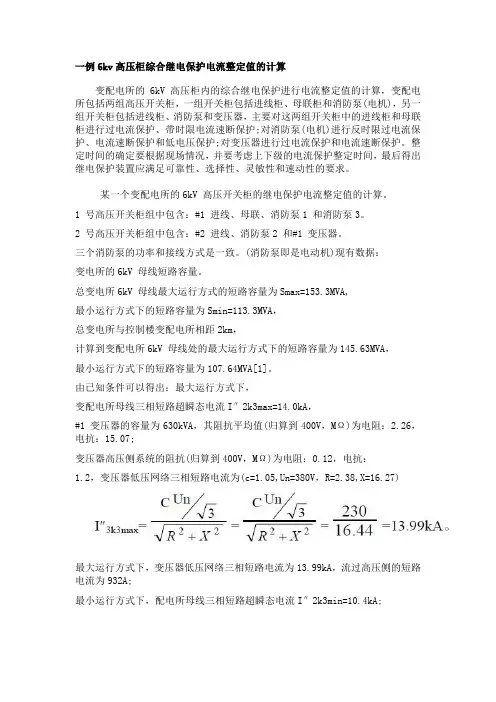

综合继电保护电流整定值的计算案例
一例6kv高压柜综合继电保护电流整定值的计算变配电所的6kV 高压柜内的综合继电保护进行电流整定值的计算，变配电所包括两组高压开关柜，一组开关柜包括进线柜、母联柜和消防泵(电机)，另一组开关柜包括进线柜、消防泵和变压器，主要对这两组开关柜中的进线柜和母联柜进行过电流保护、带时限电流速断保护;对消防泵(电机)进行反时限过电流保护、电流速断保护和低电压保护;对变压器进行过电流保护和电流速断保护。
整定时间的确定要根据现场情况，并要考虑上下级的电流保护整定时间，最后得出继电保护装置应满足可靠性、选择性、灵敏性和速动性的要求。
某一个变配电所的6kV 高压开关柜的继电保护电流整定值的计算。
1 号高压开关柜组中包含：#1 进线、母联、消防泵1 和消防泵3。
2 号高压开关柜组中包含：#2 进线、消防泵2 和#1 变压器。
三个消防泵的功率和接线方式是一致。
(消防泵即是电动机)现有数据：变电所的6kV 母线短路容量。
总变电所6kV 母线最大运行方式的短路容量为Smax=153.3MVA,最小运行方式下的短路容量为Smin=113.3MVA，总变电所与控制楼变配电所相距2km，计算到变配电所6kV 母线处的最大运行方式下的短路容量为145.63MVA，最小运行方式下的短路容量为107.64MVA[1]。
由已知条件可以得出：最大运行方式下，变配电所母线三相短路超瞬态电流I″2k3max=14.0kA，#1 变压器的容量为630kVA，其阻抗平均值(归算到400V，MΩ)为电阻：2.26，电抗：15.07;变压器高压侧系统的阻抗(归算到400V，MΩ)为电阻：0.12，电抗：1.2，变压器低压网络三相短路电流为(c=1.05,Un=380V，R=2.38,X=16.27)最大运行方式下，变压器低压网络三相短路电流为13.99kA，流过高压侧的短路电流为932A;最小运行方式下，配电所母线三相短路超瞬态电流I″2k3min=10.4kA;#1 变压器的容量为630kVA，其阻抗平均值(归算到400V，MΩ)为电阻：2.26，电抗：15.07;变压器高压侧系统的阻抗(归算到400V，MΩ)为电阻：0.16，电抗：1.59，变压器低压网络三相短路电流为(c=1.05,Un=380V，R=2.42,X=16.66)最小运行方式下，变压器低压网络三相短路电流为13.67kA，流过高压侧的短路电流为911A。
电动机综合保护之过热保护
电动机过热保护川煤化范钰一、引言2011年9月6日，公司环己酮车间10kV355kW高压制氢压缩机跳闸，综保装置SOE报告过热保护跳闸出口动作。
经检查，属于过热保护定值整定不恰当造成。
经过重新整定后，电动机未再出现误跳。
鉴于此，运行人员有必要对过热保护进行更深入的了解。
综保装置采用南京钛能电气有限公司TDR934电动机综合保护装置。
二、过热保护方式电动机过热保护主要有两种方案：采用直接测绕组温度，要在电机的绕组中预埋热电偶，直接测量温度值，实现保护。
采用三选二冗余，即三相绕组中每相有三个热电阻，各相电阻反映的温度如有二个超温，就认为是超温。
信号送到工艺的自控DCS 系统，DCS发停机信号到高压柜（压板是工艺故障）。
采用热继电器或者热模型的过热保护：生产厂家根据各自的算法：基于采样的电流值（分析其正序、负序分量），建立一个所谓的热存储桶，可以理解为一个用于存储热量的容器，在某个电流水平下，这个热存储桶开始积累热量，当这个桶的热量积累满的时候，就出口过热保护。
热量积累的速度，或者说这个桶要多长时间才可以积累满，取决于等效发热电流值的大小，整定时需综合考虑电动机使用系数、转子锁定的电流水平（堵转电流）、在转子锁定电流水平下的允许时间常数（堵转时限）等。
普通小电机一般只采用第二种，就是只根据电流来设置保护。
大功率电机通常二种方案同时采用，一般在DCS中实现第一种方案，在综保装置内实现第二种方案。
过电流保护、过负荷报警、过热保护联合实现完整的电动机过负荷保护。
三、过热保护原理过热保护综合考虑了电动机正序、负序电流所产生的热效应，为电动机各种过负荷引起的过热提供保护，也可作为电动机短路、起动时间过长、堵转等的后备保护。
因为正序电流和负序电流所产生的发热量是不相同的，负序电流在转子中产生2倍工频电流，使转子发热。
所以引入了等值发热电流Ieq，表达式如下：2222112IkIkI eq+=热保护反时限动作方程：2205.1-⎪⎪⎭⎫⎝⎛=eeqIITdt由上式可转换为：222221105.1-⎪⎪⎭⎫⎝⎛+⎪⎪⎭⎫⎝⎛=eeIIKIIKTdt式中：Ieq——发热等效电流（A）；t ——动作时间(s)；Td——热积累时间定值（s）；I1——电动机运行电流的正序分量（A）；I2——电动机运行电流的负序分量（A）；I e——电动机的额定电流（实际运行额定电流反应到CT二次侧的值，A）；K1——正序电流发热系数，为防止电机在启动时误动作，所以该值在启动时间内为0.5，起动时间过后自动变为1，且不可整定；K2——负序电流发热系数，可在3～10的范围内整定，无特殊说明为6。

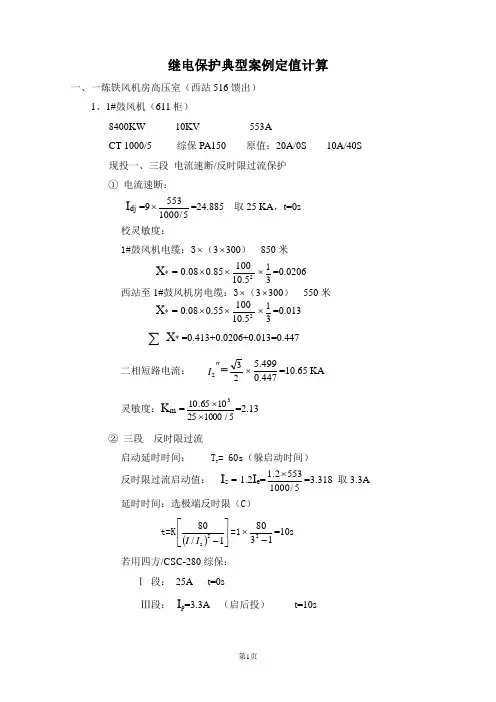

继电保护典型案例定值计算
继电保护典型案例定值计算一、一炼铁风机房高压室（西站516馈出）1、1#鼓风机（611柜）8400KW 10KV 553ACT 1000/5 综保PA150 原值：20A/0S 10A/40S现投一、三段 电流速断/反时限过流保护① 电流速断：I dj =9⨯5/1000553=24.885 取25 KA ，t=0s 校灵敏度：1#鼓风机电缆：3⨯（3⨯300） 850米X * = 0.08⨯0.85⨯25.10100⨯31=0.0206 西站至1#鼓风机房电缆：3⨯（3⨯300） 550米X * = 0.08⨯0.55⨯25.10100⨯31=0.013 ∑X * =0.413+0.0206+0.013=0.447二相短路电流： "2I =23⨯447.0499.5=10.65 KA 灵敏度：K m =5/1000251065.103⨯⨯=2.13 ② 三段 反时限过流启动延时时间： T y = 60s （躲启动时间）反时限过流启动值： I s = 1.2I e =5/10005531.2⨯=3.318 取3.3A 延时时间：选极端反时限（C ）t=K ()⎥⎦⎤⎢⎣⎡-1/802s I I =1⨯13802-=10s 若用四方/CSC-280综保：Ⅰ 段： 25A t=0sⅢ段：I p =3.3A （启后投） t=10s2、一炼铁风机房高压室1#、2#、3#、4#进线（至西站516、524、533） CT2000/5 综保PA150 原值：10A/0s ， 5A/41s现不设保护。
母联也不设保护。
3、西站一炼铁馈出线（516、524、533）516 CT800/5 DVP-9332 原值：30A/0.3S 23A/1.3S524 CT800/5 DVP-9332 原值：30A/0.3S 23A/1.3S533 CT1500/5 CSC-280 原值：16A/0.3S 12.3A/1.3S现只设定时限保护：可带两段风机房母线/正常运行状态下，可启动一台风机，并留1.2倍可靠系数。
220V低压配电柜整定计算书(综保整定计算)
220V低压配电柜整定计算书(综保整定计
算)
一、工程概述
该文档旨在进行220V低压配电柜的整定计算，特别是综保整
定计算。
二、整定计算方法
根据综保整定的要求，我们采用以下计算方法：
1. 确定负荷参数：确定需要供电的负荷参数，包括电流、功率
因数等。
2. 计算总电流：根据负荷参数计算总电流的大小。
3. 确定电源容量：根据总电流和负荷参数确定所需的电源容量。
4. 确定电缆尺寸：根据电源容量和安装条件确定电缆的尺寸。
5. 计算短路电流：根据负荷参数和电缆尺寸计算短路电流的大小。
6. 根据短路电流确定保护设备：根据短路电流的大小选择合适
的保护设备，如断路器、熔断器等。
三、计算示例
以下是一个简单的计算示例：
1. 负荷参数：
- 电流：30A
- 功率因数：0.9
2. 总电流计算：
总电流 = 电流 / 功率因数 = 30A / 0.9 = 33.33A
3. 电源容量：
假设我们选择一个50A的电源容量。
4. 电缆尺寸：
根据电源容量和安装条件，确定适合的电缆尺寸。
5. 短路电流计算：
根据负荷参数和电缆尺寸，计算短路电流的大小。
6. 保护设备选择：
根据短路电流的大小选择合适的保护设备。
四、结论
根据综保整定计算的方法和示例，我们可以得出合适的220V 低压配电柜整定计算结果。
以上是对220V低压配电柜整定计算的简要描述，请根据实际情况进行具体计算。
保护整定实例
线路保护整定实例降压变电所引出10KV 电缆线路,线路接线如下图所示:已知条件:最大运行方式下,降压变电所母线三相短路电流)3(max .1d I 为5500A,配电所母线三相短路电流)3(max .2d I 为5130A ，配电变压器低压侧三相短路时流过高压侧的电流)3(m ax .3d I 为820A 。
最小运行方式下,降压变电所母线两相短路电流)2(min .1d I 为3966A,配电所母线两相短路电流)2(min .2d I 为3741A ，配电变压器低压侧两相短路时流过高压侧的电流)2(m in .3d I 为689A 。
电动机起动时的线路过负荷电流gh I 为350A ，10KV 电网单相接地时最小电容电流c I 为15A ，10KV 电缆线路最大非故障接地时线路的电容电流cx I 为1.4A 。
系统中性点不接地。
电流互感器变比为300/5，零序电流互感器变比为50/5。
一、整定计算（计算断路器DL1的保护定值）1、瞬时电流速断保护瞬时电流速断保护按躲过线路末端短路时的最大三相短路电流整定，保护装置的动作电流A n I K K I l d jxk j dz 11160513013.1)3(max .2.=⨯⨯==，取110A 保护装置一次动作电流 A K n I I jx l j dz dz 6600160110.=⨯== 灵敏系数按最小运行方式下线路始端两相短路电流来校验：2601.066003966)2(min .1<===dz d lmI I K- 2 - 由此可见瞬时电流速断保护不能满足灵敏系数要求，故装设限时电流速断保护。
2、限时电流速断保护限时电流速断保护按躲过相邻元件末端短路时的最大三相短路时的电流整定，则保护装置动作电流 A n I K K I l d jxk j dz 8.176082013.1)3(max .3.=⨯⨯==，取20A 保护装置一次动作电流 A K n I I jx l j dz dz 120016020.=⨯== 灵敏系数按最小运行方式下线路始端两相短路电流来校验：23.312003966)2(min .1>===dz d lm I I K 限时电流速断保护动作时间取0.5秒。
电力系统继电保护整定计算与应用实例
电力系统继电保护整定计算与应用实例1. 什么是电力系统继电保护？电力系统继电保护是指在电力系统中，利用继电保护装置对电力设备进行保护的一种技术手段。
它的作用是在电力系统发生故障时，及时切除故障部分，保护电力设备和电力系统的安全运行。
继电保护系统通常由保护装置、CT（电流互感器）和PT（电压互感器）等组成，通过对电流、电压等参数的监测和比较，实现对电力设备的保护。
2. 电力系统继电保护整定计算的重要性继电保护系统的整定是指根据电力系统的特点和工况，确定继电保护装置的动作特性和动作参数。
正确的整定可以保证继电保护系统对电力设备进行可靠的保护，同时还要尽可能减少误动作。
继电保护整定计算是电力系统运行和管理中非常重要的一环。
3. 继电保护整定计算的深入探讨（1）继电保护整定参数的选择在进行继电保护整定计算时，需要选择合适的动作特性和动作参数。
对于过载保护，需要合理选择动作时间和电流设置值；对于短路保护，需要确定动作时间和相间距离设置值等。
这些参数的选择要根据电力系统的特点、设备的额定参数和运行情况等因素综合考虑。
（2）继电保护整定计算的方法常见的继电保护整定计算方法包括经验法、计算法和试验法等。
其中，计算法是指通过对电力系统进行分析和计算，确定继电保护装置的整定参数。
这种方法相对较为科学和准确，但也需要有一定的专业知识和技术支持。
（3）继电保护整定计算的应用实例以某变电站的继电保护整定计算为例，该变电站是一座110kV变电站，主要负荷为工业和居民用电。
在进行继电保护整定计算时，首先对该变电站的电力系统进行了详细的分析和计算，包括各种故障情况的仿真试验等。
根据计算结果和实际情况，确定了继电保护装置的整定参数，保证了该变电站的电力设备能够得到可靠保护。
4. 总结与展望继电保护整定计算是电力系统运行中不可或缺的一部分，它的正确与否直接关系到电力设备的安全运行。
未来随着电力系统的发展和技术的进步，继电保护整定计算也将面临新的挑战和机遇。
三段式电流保护整定计算实例
三段式电流保护整定计算实例假设有一条长度为100公里的输电线路，额定电压为110千伏，额定电流为500安培。
我们需要对该线路进行三段式电流保护的整定计算，以便在出现过电流时及时切断故障电路。
首先，我们需要计算出三段式电流保护的三个整定值：最低电流保护的整定电流（I1）、中电流保护的整定电流（I2）和最高电流保护的整定电流（I3）。
1.最低电流保护（I1）的整定电流：根据输电线路的额定电流和距离，我们可以使用下式来计算I1：I1=0.25*Ie*(1+K)其中，Ie为额定电流，K为标尺因数，K通常取值为0.22.中电流保护（I2）的整定电流：根据输电线路的额定电流和距离，我们可以使用下式来计算I2：I2=I1+(Ie-I1)*(1+K)其中，Ie为额定电流，K为标尺因数，K通常取值为0.23.最高电流保护（I3）的整定电流：根据输电线路的额定电流和距离，我们可以使用下式来计算I3：I3=I1+(Ie-I1)*(1+2*K)其中，Ie为额定电流，K为标尺因数，K通常取值为0.2根据上述计算公式，我们可以进行具体的计算：1.计算最低电流保护的整定电流（I1）:I1=0.25*500*(1+0.2)=125安培2.计算中电流保护的整定电流（I2）:I2=125+(500-125)*(1+0.2)=325安培3.计算最高电流保护的整定电流（I3）:I3=125+(500-125)*(1+2*0.2)=525安培根据上述计算结果，我们可以将最低电流保护的整定电流（I1）设置为125安培，中电流保护的整定电流（I2）设置为325安培，最高电流保护的整定电流（I3）设置为525安培。
这样，在发生过电流故障时，三段式电流保护装置将根据整定电流来判断故障是否超过阈值，并做出相应的切除动作。
总结起来，三段式电流保护的整定计算包括计算最低电流保护的整定电流（I1）、中电流保护的整定电流（I2）和最高电流保护的整定电流（I3）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气综保装置保护整定计算举例- 1 -目录线路保护整定实例 (4)厂用变压器保护整定实例 (7)电容器保护整定实例 (10)电动机保护整定计算实例 (13)电动机差动保护整定计算实例 (16)变压器差动保护的整定与计算 (17)变压器后备保护的整定与计算 (18)发电机差动保护的整定与计算 (22)发电机后备保护的整定与计算 (24)发电机接地保护的整定与计算 (26)- 2 -2- 3 -3线路保护整定实例降压变电所引出10KV 电缆线路,线路接线如下图所示:已知条件:最大运行方式下,降压变电所母线三相短路电流)3(max .1d I 为5500A,配电所母线三相短路电流)3(max .2d I 为5130A ，配电变压器低压侧三相短路时流过高压侧的电流)3(m ax .3d I 为820A 。
最小运行方式下,降压变电所母线两相短路电流)2(min .1d I 为3966A,配电所母线两相短路电流)2(min .2d I 为3741A ，配电变压器低压侧两相短路时流过高压侧的电流)2(m in .3d I 为689A 。
电动机起动时的线路过负荷电流gh I 为350A ，10KV 电网单相接地时最小电容电流c I 为15A ，10KV 电缆线路最大非故障接地时线路的电容电流cx I 为1.4A 。
系统中性点不接地。
电流互感器变比为300/5，零序电流互感器变比为50/5。
一、整定计算（计算断路器DL1的保护定值）1、瞬时电流速断保护瞬时电流速断保护按躲过线路末端短路时的最大三相短路电流整定，保护装置的动作电流A n I K K I l d jx k j dz 11160513013.1)3(max.2.=⨯⨯==，取110A保护装置一次动作电流A K n I I jx l jdz dz 6600160110.=⨯== 灵敏系数按最小运行方式下线路始端两相短路电流来校验：- 4 -42601.066003966)2(min .1<===dz d lmI I K由此可见瞬时电流速断保护不能满足灵敏系数要求，故装设限时电流速断保护。
2、限时电流速断保护限时电流速断保护按躲过相邻元件末端短路时的最大三相短路时的电流整定，则保护装置动作电流A n I K K I l d jx k j dz 8.176082013.1)3(max.3.=⨯⨯==，取20A保护装置一次动作电流A K n I I jx l jdz dz 120016020.=⨯== 灵敏系数按最小运行方式下线路始端两相短路电流来校验：23.312003966)2(min .1>===dz d lmI I K限时电流速断保护动作时间取0.5秒。
（按DL2断路器速断限时0秒考虑，否则延时应为：t1=t2+Δt ）3、过电流保护过电流保护按躲过线路的过负荷电流来整定，则保护动作电流A n K I K K I lh gh jxk j dz 8.7609.035012.1.=⨯⨯⨯==，取8A式中：K n 为返回系数，微机保护的过量元件返回系数可由软件设定，一般设定为0.9。
过电流保护一次动作电流A K n I I jx l jdz dz 4801608.=⨯== 保护的灵敏系数按最小运行方式下线路末端两相短路电流来校验在线路末端发生短路时,灵敏系数为28.74803741)2(min .2>===dz d lmI I K在配电变压器低压侧发生短路时,灵敏系数为2.144.1480689)2(min .3>===dz d lm I I K保护动作延时应考虑与下级保护的时限配合，t1=t2+Δt ，Δt 取0.5秒。
4、单相接地保护单相接地保护按躲过被保护线路最大非故障接地的线路电容电流整定并按最小灵敏系- 5 -5数1.25校验。
按躲过被保护线路电容电流的条件计算保护动作电流(一次侧):cx k dz I K I ≥ (k K ：可靠系数，瞬动取4-5，延时取1.5-2)此处按延时1秒考虑，k K 取2，则A I dz 8.24.12=⨯≥校验灵敏度系数：lm K =15/2.8=5.36>1.25注意：由于在很多情况下零序CT 变比不明确，可以实测整定：从零序CT 一次侧通入2.8A 电流，测零序CT 二次侧电流是多少，此电流即为微机保护零序定值。
在工程上电容电流cxI 通常用经验公式计算，即：对于架空线路：350L U I cx ⋅= 对于电缆线路：10L U I cx ⋅=其中式中：cxI 为接地电容电流，A ；U 为电网的线电压，KV ；L 为线路长度，Km 。
5、重合闸延时对架空线路还应考虑重合闸功能的使用，应整定的值只有一个重合闸延时。
用户根据惯例计算即可。
本公司保护无特殊要求。
6、低周减载低周减载需整定的值有：低周减载动作的频率整定值：整定范围（45-49.5）Hz ，级差0.01 Hz低周减载动作的延时整定值：整定范围（0-10）S ，级差0.01 S 滑差闭锁定值：整定范围（2-5）Hz /S 。
出厂前设定为3 Hz /S低周减载欠压闭锁值：整定范围（10-90）V ， 级差0.01V 低周减载欠流闭锁值：整定范围（0.2-5）A ， 级差0.01A以上定值是用户根据系统参数计算或由上级调度下达的，本公司不再举例。
7、快速母线保护系统中保护设备均采用本公司微机保护的情况下，可以通过二次接线实现快速母线保护，可代替传统的“微机母差保护”。
这种构成母线保护的方式不需增加CT 、PT 等一次设备，也不需定值计算。
上面讲的“系统”可以是大系统，也可以是小系统，小到一个小变电所，只要变电所进线和出线回路均采用了本公司微机保护即可。
8、母线充电保护（仅用于母联保护时投入）- 6 -6充电保护的定值按保证母线故障有足够灵敏度整定：llm d j dz n K I I ⋅=(min).式中.(m i n )d I ——母线短路最小短路电流；lmK ——灵敏系数，取2。
9、纵联差动保护（仅用于线路光纤纵差装置MLPR-6110H-F ）我公司光纤纵差保护实际上为光纤方向纵联保护，与目前国内其它家的电流分相差动原理上不同，是代替原高频方向保护的一种成熟的原理，可以实现全线速动。
整定原理如下：1）、突变量启动电流该定值为一定时间内电流变化与时间的比值，一般取0.7~0.9，建议取0.8。
2）、纵联差动保护动作电流根据本公司微机保护“光纤纵联差动保护电流”功能软件的算法，该保护整定值按正常运行方式下本联络线的最大过负荷电流整定：A A n I K K I le jxk j dz 5.15.7..或== 式中： I e ——线路额定电流，线路额定电流认为是CT 一次电流值；lm K ——灵敏系数，取1.5。
3）、CT 断线最大负荷电流该整定的意义是当保护电流大于正常运行时的最大负荷电流（一般取1.2）时认为是短路电流，此时保护装置不再判断CT 断线，而根据差动保护电流定值直接动作于跳闸。
A A n I I lej dz 2.162.1.或==二、对应微机保护装置型号MLPR-13CY 、MLPR-10H2（3）、MLPR-310Hb-2（3）、MLPR-610Hb-2（3）、MLPR-6110H-F 保护装置详细说明参见我公司之最新版《产品汇编》。
保护定值计算完毕后，参照相应型号的《使用说明书》将定值输入保护装置即可。
厂用变压器保护整定实例10/0.4KV 车间配电变压器的保护。
- 7 - 7已知条件：变压器为SJL1型，容量为630KVA ，高压侧额定电流为36.4A ，最大过负荷系数为3，正常过负荷系数为1.2。
最大运行方式下变压器低压侧三相短路时，流过高压侧的短路电流)3(max .2d I 为712A 。
最小运行方式下变压器高压侧两相短路电流)2(min .1d I 为2381A ，低压侧两相短路时流过高压侧的短路电流)2(min .2d I 为571A 。
最小运行方式下变压器低压侧母线单相接地短路电流)1(min .22d I 为5540A 。
变压器高压侧电流互感器变比为100/5，低压侧零序电流互感器变比为300/5。
一、整定计算1、高压侧电流速断保护电流速断保护按躲过系统最大运行方式下变压器低压侧三相短路时，流过高压侧的短路电流来整定，保护动作电流A n I K K I l d jx k jdz 4.532071215.1)3(max .2.=⨯⨯==，取55A保护一次动作电流A K n I I jx l jdz dz 110012055.=⨯== 电流速断保护的灵敏系数按系统最小运行方式下，保护装置安装处两相短路电流校验216.211002381)2(min .1>===dz d lm I I K电流速断保护动作时限取0秒。
2、高压侧过电流保护若考虑定时限，过电流保护按躲过可能出现的最大过负荷电流来整定，保护动动作电流A n K I K K K I lh eb gh jxk j dz 1.6209.04.36313.1.=⨯⨯⨯⨯==，取7A式中：K h 为返回系数，微机保护过量元件的返回系数可由软件设定，被设定为0.9。
保护动作一次电流A K n I I jx l jdz dz 1401207.=⨯== 过电流保护的灵敏系数按系统最小运行方式下，低压侧两相短路时流过高压侧的短路电流进行校验- 8 -85.108.4140571)2(min .2>===dz d lmI I K过电流保护动作时限取0.5秒（与下级保护动作时限相配合，考虑车间变压器一般为末端负荷，故取0.5秒）。
若考虑反时限，过电流定值一般按变压器正常过载能力考虑，保护动作电流：A n K I K K K I l h eh gh jx k j dz 155.3209.04.362.113.1.=⨯⨯⨯⨯==，取3.16A保护动作一次电流：A K n I I jx l jdz dz 2.6312016.3.=⨯== 校验灵敏度系数：5.103.92.63571)2(min .2>===dz d lmI I K反时限时间常数整定：按超过变压器正常过载能力1.1倍过电流时，变压器可运行600秒考虑，则：S Idz j Idz t 5.64)05.11.1(60005.1.2222=-⨯=-⎪⎭⎫ ⎝⎛=τ 3、高压侧不平衡电流保护对于变压器的各种不平衡故障（包括不平衡运行，断相和反相），本公司微机保护设置了不平衡电流保护。
根据本公司微机保护“不平衡电流保护”功能软件的算法，一般我们推荐保护定值为（0.6～0.8）I eb ，为防止变压器空投时由于三相合闸不同期而引起误动，推荐延时不小于0.2S 。
