注塑机调试注塑工艺.
注塑成型工艺调整方法
注塑成型工艺调整方法注射保压时间、冷却时间注射时间、保压时间和冷却时间须根据产品厚度、模具温度、材料性能等进行设定。
注射时间设定一般以略大於螺杆完成注射行程移动的时间即可，过长的注射时间不但会产生机械磨损、能耗增加等负面影响，同时也会延长成型周期。
保压时间设定根据产品厚度来设定，薄壁产品在成型时可不用保压时间；在设定保压时间时，只要产品表面无明显凹陷即可，也可用称重法来确定，逐步延长保压时间直至产品质量不再变化的时间即可定为最佳保压时间。
冷却时间同样需根据产品厚度、模具温度、材料性能来确定，一般无定型聚合物所需冷却时间要比结晶型聚合物时间长。
注射压力、速度注射压力设定要遵循宜低不宜高的原则，只要能提供足够动力达到所要求的注射速度、使熔体能够顺利充满型腔即可，过高的压力容易使制品内产生内应力；但在成型尺寸精度较高的制品时，为防止产品收缩过度，可以采用高压力注射以减少制品脱模後的收缩。
注射速度会影响产品的外观质量，其设定应根据模具的几何结构、排气状况等进行设定，一般在保证良好的外观前提下，尽量提高注射速度，以减少充填时间。
在注射成型中，熔体在模具内流动时，模壁会形成固化层，因而降低了可流动通道的厚度，一般根据模具结构和注射速度不同，模壁会有0.2mm左右的固化层。
因此成型中通常采用较快的注射速度。
注射行程、多级注射参数在成型中，首先须确定注射行程，理论上，注射行程可按下式计算?s S1=4(CVp+Va)/ρDs2式中?sS1??注射行程 Vp?产品体积ρ?树脂密度 C?型腔数目Va?浇口体积 Ds?螺杆直径在实际生产中，若已知“产品+浇口”的总重量，则可用下式来计算注射行程?sS1=（M/Mmax）?Smax+(5~10)mm式中?s S1---注射行程，mmM?“产品+浇口”总重量，gMmax?注塑机最大注射量，gSmax?注塑机最大注射行程，mm由於浇道系统及模具各部位几何形状不同，为满足产品质量要求，在不同部位对充模熔体的流动状态（主要指流动时压力、速度）有不同要求。
立式注塑机的调试技巧-6个步骤
立式注塑机的调试技巧-6个步骤展开全文现代化的立式注塑机是一种高度自动化的机械设备，我们日常生活中常见的塑料制品大多都是通过注塑机生产出来的。
不管是新买的注塑机，还是使用了一段时间，都需要对机器重新调试，用最快的速度、最低的成本和最佳的成型周期满足产品质量要求，下面为大家介绍一些注塑机调试的技巧。
调试前的准备1、无论是新产品还是旧产品，都需要有生产工艺文件、产品样品、材料性能文件，以及产品重量和模具结构文件。
对于旧产品，找出其生产工艺文件并输入计算机，然后将模具和设备调整到所需状态。
2、检查设备、模具、材料状态是否允许调试，如材料是否干燥、模具是否清洁、功能是否良好、筒体温度是否达到成型要求、冷却系统是否开启等。
不同产品的调试规则机器调试对老产品，在正常操作前输入工艺参数，经质量检验后开始批量生产。
如果是新产品，操作步骤如下：1、将料筒温度设置为常规成型温度。
根据产品重量设定熔体和注射行程。
2、根据注塑工艺确定注塑压力和速度。
通常采用中压（50～80MPa）和转速（30～60mm/s）。
3、根据浇口类型和尺寸确定保压时间。
精确定位门，6-8秒；侧门和直接门，8-10秒。
4、根据冷却通道布置和产品厚度确定冷却时间，初步设定为15-20s。
5、手动启动注塑过程，根据注塑产品的缺陷，提高或降低相关数据，直至产品质量达到要求，并允许连续运行。
6、将机器从手动模式切换到半自动模式，并在生产过程中调整参数，以达到最佳的注塑周期。
注塑周期=开合模时间注塑时间熔化时间冷却时间，所有这些都需要最小化。
一般来说，对于100g注射成型机，如果使用2板模具，则模具打开/关闭时间保持在2s左右，如果有滑块，则适当延长。
注射时间应逐渐减少0.5秒，直到出现缺陷。
然后停止调整并返回到以前的数据。
在熔化时间方面，尽量降低背压，加快融化速度，避免混气和气泡等。
冷却时间的调整与注射时间的调整类似：逐步减少1s，然后将成型产品与标准样品进行比较。
注塑pet工艺调机技巧(一)
注塑pet工艺调机技巧(一)注塑PET工艺调机技巧概述注塑PET工艺调机是塑料制品生产过程中重要的环节，它决定了产品的质量，影响着生产效率和成本控制。
下面列举一些注塑PET工艺调机的技巧，希望对大家有所帮助。
原料准备•确保注塑机内的PET原料干燥充分，避免含有过多的水分。
•PET原料的处理温度应在推荐的范围内，过高或过低都会影响产品质量。
模具调整•检查模具的开口间隙，确保合适的射胶量。
•检查模具的冷却系统，确保充分冷却，以防止产品变形或缩水。
温度调节•注塑机的料筒温度需要根据PET原料的熔点进行合理设置。
•注射温度也需要根据模具和产品的要求进行调整。
压力设定•注塑机的射胶压力需要根据产品的形状和尺寸进行调整。
•注射压力和保压压力也需要根据产品的要求进行适当设定。
时间控制•注塑机射胶的时间需要充分，以确保完全填充模具腔道。
•保压时间的长短需要根据产品的要求进行合理设置。
速度控制•控制注塑机的射胶速度，避免太快或太慢。
•保压速度也需要根据产品的形状和尺寸进行调整。
循环时间•注塑PET工艺调机的目标是尽量缩短循环时间，提高生产效率。
•合理规划和优化各个环节的时间，以最大程度节约时间和资源。
结语通过合理的注塑PET工艺调机，可以提高产品的质量，提高生产效率，降低生产成本。
希望以上技巧能对大家有所启发，帮助大家更好地进行PET工艺调机。
确保原料干燥充分•准备PET原料前，需进行干燥处理，以去除水分。
•没有干燥装置的情况下，可使用低温烘箱进行干燥。
控制原料处理温度•PET原料的处理温度一般为250°C - 280°C。
•若温度过高，可能导致分解，降低产品品质。
•若温度过低，可能引起融熔不充分，影响产品成形。
PET工艺调机技巧之模具调整检查模具开口间隙•确保模具开口间隙适当，控制射胶量。
•若开口间隙过大，会导致产品表面不光滑。
•若开口间隙过小，可能导致射胶不畅，影响成形。
检查模具冷却系统•保证模具的冷却系统正常运行。
注塑机参数及安全调试指引(德马格)
注塑机平安调试指引前言：为了更标准、更合理、更快速地完成注塑工艺参数调试，提高注塑机和模具使用寿命、减少修机和修模时间、减少机位人手、减少耗材，提升产品质量和提高生产效率，最终确保生产顺利和稳定，特制定此份注塑机平安调试指引。
一：注塑生产流程图生产流程图二：上模2.1机台型号与模具大小是否匹配上模前需要根据模具大小，与机台容模厚度是否匹配，不可出现小机台上大模或大机台上很小的模。
按以下要求执行：1/2容模宽度≤模具宽度≤容模宽度2.2上模前准备根据模具长度，将注塑机容模厚度设定在适宜位置〔较模具长度稍长即可〕，并将机台调至开模状态，之后将平安门翻开；根据模具宽度，对于机台固定板上因夹马定位螺丝挡住上模的，那么需要先将螺丝拧下来，往外移至适宜位置。
最后将机械手调至外端，并将机台马达关闭。
调整容模厚度要求如下：将注塑机调到手动状态，合模，容模厚度是否与模具长度匹配，对于过短或过长，那么需将注塑机打到调试状态，将容模厚度调试到与模具长度匹配为止。
〔需要设定调试的速度为最大速度的10%-15%，方可进展容模厚度的调试〕。
2.3吊模将模具从地面或叉车上吊入机仓内，吊装前需检查模具吊装孔是否滑牙，起吊模具时需控制起吊速度和运输速度。
将模具吊起后〔离地面高度15到20公分〕，平推至注塑机操作界面的对面，之后再将模具升高，至适宜高度后，再平移至机台容模腔内，最后将模具降低，降低至进胶口与唧嘴根本持平。
需特别注意，吊环扭入深度必须在两倍直径以上。
2.4对嘴将模具吊入机仓内，模具进胶口位置与炮嘴根本在一条线上，翻开马达进展对嘴。
对炮嘴前，应先合模锁模----模具处于低压状态〔位置在5MM-10MM〕，模具能够稍微活动即可。
再启动射座以15%-20%的速度进展操作，防止射嘴和模具撞击或碰伤。
且在微调模具上下时，唧嘴必须退后一段距离，防止唧嘴或模具损坏。
2.5打紧马仔，接油接水1..对好嘴之后，马仔拧紧，将模具固定在机台之上。
注塑机的调机方法与技巧

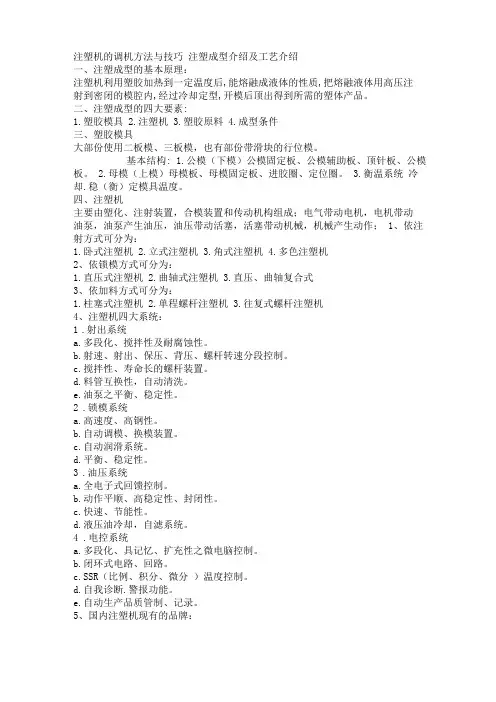

注塑机的调机方法与技巧注塑成型介绍及工艺介绍一、注塑成型的基本原理：注塑机利用塑胶加热到一定温度后,能熔融成液体的性质,把熔融液体用高压注射到密闭的模腔内,经过冷却定型,开模后顶出得到所需的塑体产品。
二、注塑成型的四大要素:1.塑胶模具2.注塑机3.塑胶原料4.成型条件三、塑胶模具大部份使用二板模、三板模，也有部份带滑块的行位模。
基本结构: 1.公模（下模）公模固定板、公模辅助板、顶针板、公模板。
2.母模（上模）母模板、母模固定板、进胶圈、定位圈。
3.衡温系统冷却.稳（衡）定模具温度。
四、注塑机主要由塑化、注射装置，合模装置和传动机构组成；电气带动电机，电机带动油泵，油泵产生油压，油压带动活塞，活塞带动机械，机械产生动作； 1、依注射方式可分为：1.卧式注塑机2.立式注塑机3.角式注塑机4.多色注塑机2、依锁模方式可分为：1.直压式注塑机2.曲轴式注塑机3.直压、曲轴复合式3、依加料方式可分为：1.柱塞式注塑机2.单程螺杆注塑机3.往复式螺杆注塑机4、注塑机四大系统：1.射出系统a.多段化、搅拌性及耐腐蚀性。
b.射速、射出、保压、背压、螺杆转速分段控制。
c.搅拌性、寿命长的螺杆装置。
d.料管互换性，自动清洗。
e.油泵之平衡、稳定性。
2.锁模系统a.高速度、高钢性。
b.自动调模、换模装置。
c.自动润滑系统。
d.平衡、稳定性。
3.油压系统a.全电子式回馈控制。
b.动作平顺、高稳定性、封闭性。
c.快速、节能性。
d.液压油冷却，自滤系统。
4.电控系统a.多段化、具记忆、扩充性之微电脑控制。
b.闭环式电路、回路。
c.SSR（比例、积分、微分）温度控制。
d.自我诊断.警报功能。
e.自动生产品质管制、记录。
5、国内注塑机现有的品牌：1.国外品牌：巴顿德马格三菱日钢东芝等等；2.港台品牌：震雄全力发富强鑫舜展台中精机亿利达综纬丰铁百塑今机德润等等；3.国外品牌：海天海星海达海太海涛海地三元通用双马永泰王牌等等；五、塑胶材料塑胶材料可分为热固性和热塑性两种： 1.热固性塑胶：指不能重复使用之塑胶 ,其分子最终成体型结构。
实验报告 模具在注塑机上的安装调试及注射工艺参数的调整

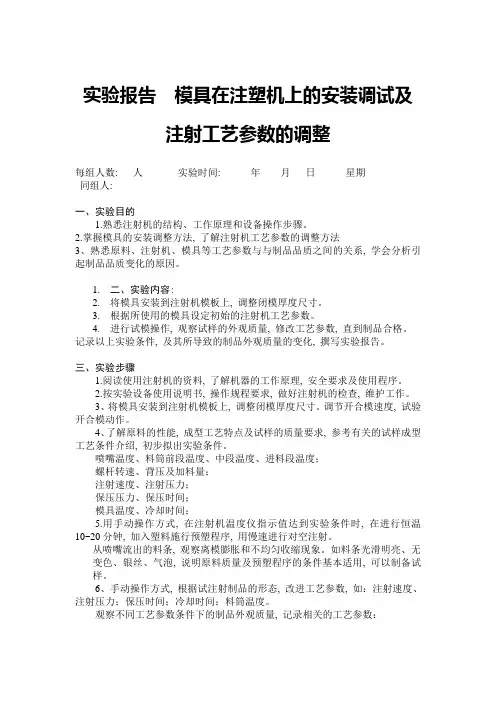

实验报告模具在注塑机上的安装调试及注射工艺参数的调整每组人数: 人实验时间: 年月日星期同组人:一、实验目的1.熟悉注射机的结构、工作原理和设备操作步骤。
2.掌握模具的安装调整方法, 了解注射机工艺参数的调整方法3、熟悉原料、注射机、模具等工艺参数与与制品品质之间的关系, 学会分析引起制品品质变化的原因。
1.二、实验内容:2.将模具安装到注射机模板上, 调整闭模厚度尺寸。
3.根据所使用的模具设定初始的注射机工艺参数。
4.进行试模操作, 观察试样的外观质量, 修改工艺参数, 直到制品合格。
记录以上实验条件, 及其所导致的制品外观质量的变化, 撰写实验报告。
三、实验步骤1.阅读使用注射机的资料, 了解机器的工作原理, 安全要求及使用程序。
2.按实验设备使用说明书, 操作规程要求, 做好注射机的检查, 维护工作。
3、将模具安装到注射机模板上, 调整闭模厚度尺寸。
调节开合模速度, 试验开合模动作。
4、了解原料的性能, 成型工艺特点及试样的质量要求, 参考有关的试样成型工艺条件介绍, 初步拟出实验条件。
喷嘴温度、料筒前段温度、中段温度、进料段温度；螺杆转速、背压及加料量；注射速度、注射压力；保压压力、保压时间；模具温度、冷却时间；5.用手动操作方式, 在注射机温度仪指示值达到实验条件时, 在进行恒温10~20分钟, 加入塑料施行预塑程序, 用慢速进行对空注射。
从喷嘴流出的料条, 观察离模膨胀和不均匀收缩现象。
如料条光滑明亮、无变色、银丝、气泡, 说明原料质量及预塑程序的条件基本适用, 可以制备试样。
6、手动操作方式, 根据试注射制品的形态, 改进工艺参数, 如：注射速度、注射压力；保压时间；冷却时间；料筒温度。
观察不同工艺参数条件下的制品外观质量, 记录相关的工艺参数：四、实验装置或实验材料东华机械公司F2V190型塑料注射机（螺杆直径50mm, 螺杆转速139r/s, 注射压力170MPa, 喷嘴球头半径10mm, 孔直径3.5mm）。
注塑机调机调试工艺一般分三个步骤
注塑机调机调试工艺一般分三个步调：1.参数设定前需确认及准备设定参数⑴确认材料湿润.模温及加热筒温度是否被准确设定并达到可加工状况.⑵检查开闭模及顶出的动作和距离设定.⑶射出压力（P1）设定在最大值的60％.⑷保持压力（PH）设定在最大值的30％.⑸射出速度（V1）设定在最大值的40％.⑹螺杆转速（VS）设定在约60RPM.⑺背压（PB）设定在约10kg/cm2.⑻松退约设定在3mm.⑼保压切换的地位设定在螺杆直径的30％.例如φ100mm的螺杆,则设定30mm.⑽计量行程比盘算值稍短设定.⑾射出总时光稍短,冷却时光稍长设定.2.手动运转参数修改⑴闭锁模具（确认高压的上升）,射出座进步.⑵以手动射出直到螺杆完全停滞,并留意停滞地位.⑶螺杆旋退进料.⑷待冷却后开模掏出成型品.⑸反复⑴~⑷的步调,螺杆最终停滞在螺杆直径的10％~20％的地位,并且成型品无短射.毛边及白化,或开裂等现象.3.半主动运转参数的修改⑴计量行程的修改[计量终点] 将射出压力进步到99％,并把保压暂调为0,将计量终点S0向前调到产生短射,再向后调至产生毛边,以个中央点为选择地位.⑵出速度的修改把PH答复到原水准,将射出速度高低调剂,找出产生短射及毛边的个体速度,以个中央点为合适速度[本阶段亦可进入以多段速度对应外不雅问题的参数设定].⑶保持压力的修改高低调剂保持压力,找出产生概况凹陷及毛边的个体压力,以个中央点为选择保压.⑷保压时光[或射出时光]的修改慢慢延伸保持时光,直至成型品重量显著稳固为明适选择.⑸冷却时光的修改慢慢伐降冷却时光,并确认下列情形可以知足：1.成型品被顶出.夹出.修整.包装不会白化.凸裂或变形.2.模温能均衡稳固.肉厚4mm以上成品冷却时光的简略单纯算法：①理论冷却时光=S（1+2S）…….模温60度以下.②理论冷却时光=1.3S(1+2S)…….模具60度以上[S暗示成型品的最大肉厚].⑹塑化参数的修改①确认背压是否须要调剂;②调剂螺杆转速,使计量时光稍短于冷却时光;③确认计量时光是否稳固,可测验测验调剂加热圈温度的梯度.④确认喷嘴是否有滴料.主流道是否产生猪尾巴或粘模,成品有无气痕等现象,恰当调剂喷嘴部温度或松退距离.⑺段保压与多段射速的活用①一般而言,在不影响外不雅的情形下,打针应以高速为原则,但在经由过程浇口间及保压切换前应以较低速进行;②保压应采取慢慢降低,以防止成型品内应力残留太高,使成型品轻易变形.塑成型缺陷的成因及解决办法不准确的操纵前提,破坏的机械及模具会产生许多成型缺陷,下面供给了一些解决的办法供参考.为了削减停机的时光,及能尽快找出操纵问题的原因,操纵人员应把所有最好的注塑机型前提记载在“注塑成型前提记载表”上,以供日后解决问题时参考之用.（1）成品不完全故障原因处理办法塑料温度太低进步熔胶筒温度射胶压力太低进步射胶压力射胶量不敷增多射胶量浇口衬套与射嘴合营不正,塑料溢漏从新调剂其合营射前时光太短增长射胶时光射胶速度太慢加速射胶速度低压调剂不当从新调节模具温度太低进步模具温度模具温度不匀重调模具水管模具排气不良恰当地位加适度排气孔射嘴温度不低进步射嘴温度进胶不服均重开模具溢口地位浇道或溢口太小加大浇道或溢口塑料内润滑剂不敷增长润滑剂背压缺少稍增背压过胶圈.熔胶螺杆磨损裁撤检查补缀射胶量缺少改换较大规格注塑机成品太薄应用氮气射胶（2）成品紧缩故障原因处理办法模内进胶缺少熔胶量缺少加熔胶量射胶压力太低高射压背压压力不敷高背压力射胶时光太短长射胶时光射胶速度太慢快射速溢口不服衡模具溢口太小或地位射嘴孔太细,塑料在浇道衬套内凝固,减低背压后果.整模具或改换射嘴料温过高下料温模温不当整恰当温度冷却时光不敷延冷却时光蓄压段过多射胶终止应在最前端产品本身或其肋骨及柱位过厚检查成品设计射胶量过大改换较细的注塑机过胶圈.熔胶螺杆磨损裁撤检修浇口太小.塑料凝固掉支背压感化加大浇口尺寸（3）成品粘模故障原因处理办法填料过饱降低射脱压力,时光,速度及射胶量射胶压力太高降低射胶压力射胶量过多减小射胶量射胶时光太长减小射胶间时料温太高降低料温进料不均使部分过饱变动溢口大小或地位模具温渡过高或过低调剂模温及两侧相对温度模内有脱模倒角修模具除去倒角模具概况不但滑打磨模具脱模造成真空开模或顶出减慢,或模具加进气装备注塑周期太短增强冷却脱模剂缺少略为增长脱模剂用量（4）浇道（水口）粘模故障原因处理办法射胶压力太高降低射胶压力塑料温渡过高降低塑料温度浇道过大修改模具浇道冷却不敷延伸冷却时光或降低冷却温度浇道脱模角不敷修改模具增长角度浇道衬套与射嘴合营不正从新调剂其合营浇道内概况不但或有脱模倒角检修模具浇道外孔有破坏检修模具无浇道抓销加设抓销填料过饱降低射胶量,时光及速度脱模剂缺少略为增长脱模剂用量（5）毛头.飞边故障原因处理办法塑料温度太高降低塑料温度,降低模具温度射胶速度太高降低射胶速度射胶压力太高降低射胶压力填料太饱降低射胶时光,速度及剂量合模线或吻合面不良检修模具锁模压力不敷增长锁模压力或改换模压力较大的注塑机（6）开模时或顶出时成品决裂故障原因处理办法填料过饱降低射胶压力,时光,速度及射胶量模温太低升高模温部分脱模角不敷检修模具有脱模倒角检修模具成品脱模时不克不及均衡离开检修模具顶针不敷或地位不当检修模具脱模时局部产生真空现象开模可顶出慢速,加进气装备脱模剂缺少略为增长脱模剂用量模具设计不良,成品内有过过剩应力改进成品设计侧滑块动作之时光或地位不当检修模具（7）联合线故障原因处理办法塑料熔融不佳进步塑料温度.进步背压.加速螺杆转速模具温渡过低进步模具温度射嘴温渡过低进步射嘴温度射胶速度太慢增快射胶速度射胶压力太低进步射胶压力塑料不洁或渗有其它料检查塑料脱模油太若干用胶模油或尽量不必浇道及溢口过大或过小调剂模具熔胶接合的地方离浇道口太远调剂模具模内空气消除不及增开排气孔或检查原有排气孔是否堵塞熔胶量缺少应用较大的注塑机太多脱模剂不必或削减脱模剂（8）流纹故障原因处理办法塑料熔融不佳进步塑料温度.进步背压.加速螺杆转速模具温度太低进步模具温度模具冷却不当重调模具水管射胶速度太快或太慢调剂恰当射胶速度射胶压力太高或太低调剂恰当射胶压力塑料不洁或渗有其它料检查塑料溢口过小产生射纹加大溢口成品断面厚薄相差太多变动成品设计或溢口地位（9）成品概况不但泽故障原因处理办法模具温度太低进步模具温度塑料剂量不敷增长射胶压力,速度,时光及剂量模腔内有过多脱模油擦试清洁塑料湿润处理不当改进湿润处理模内概况有水擦试并检查是否有漏水模内概况不但滑打磨模具（10）银纹.气泡故障原因处理办法塑料含有水份塑料完全烘干.进步背压塑料温渡过高或塑料在机筒内逗留过久降低塑料温度,改换较小射胶量的注塑机,降低射嘴及前段温度塑估中其它添加物如润滑剂,染料等分化减小其应用量或改换耐温较高的代替品塑估中其它添加物混杂不匀完全混杂平均射胶速度不快减慢射胶速度射胶压力太高降低射胶压力熔胶速度太低进步熔胶速度模具温度太低进步模具速度塑料粒粗细不匀应用粒状平均原料熔胶筒内夹有空气降低熔胶筒后段温度.进步背压.减小紧缩段长度塑料在模内流程不当调剂溢口大小及地位.模具温度保持平均.成品厚度平均（11）成品变形故障原因处理办法成品顶上时尚未冷却降低模具温度,延伸冷却时光,降低塑料温度塑料温度太低进步塑料温度,进步模具温度成品外形及厚薄不合错误称模具温度分区掌握,脱模后以定形架固定,变动成形设计填料过多减小射胶压力,速度,时光及剂量几个溢口进料不服均更改溢口顶针体系不服衡改良顶出体系模具温度不平均调剂模具温度近溢口部分的塑料太松或太紧增长或削减射胶时光保压不良增长保压时光（12）成品内有气孔故障原因处理办法填料量缺少以防止成品过度紧缩成品断面,肋或柱过厚变动成品设计或溢口地位射胶压力太低进步射胶压力射胶量实时光缺少增长射胶量及射胶时光浇道溢口太小加大浇道及溢口射胶速度太快调慢射胶速度塑料含水份塑料完全湿润塑料温渡过高乃至分化降低塑料温度模具温度不平均调剂模具温度冷却时光太长削减模内冷却时光,应用水浴冷却水浴冷却过急减小水浴时光或进步水浴温度背压不敷进步背压熔胶筒温度不当降低射嘴及前段温度,进步后段温度塑料的紧缩率太大采取其它紧缩率较小的塑料（13）黑纹故障原因处理办法塑料过热塑料温度太高降低塑料温度熔胶速度太快降低射胶速度螺杆与熔胶筒偏幸而产生异常摩擦热检修机械射嘴孔过小或温渡过高从新调剂孔径或温度射胶量过大改换较小型的注塑机熔胶筒内有使塑料过热的*角检查射嘴与熔胶筒间的接触面,有无间隙或腐化现象（14）黑点故障原因处理办法塑料过热部分附着熔胶筒内壁完全空射,裁撤熔胶筒清算,降低塑料温度,减短加热时光,增强塑料湿润处理塑料混有杂物,纸屑等检查塑料,完全空射射入模内时产生焦斑降低射胶压力及速度,降低塑料温度,增强模具排气孔,酌降关模压务,更改溢口地位熔胶筒内有使塑料过热的*角检查射嘴熔胶筒间的接触面,有无间隙或腐化现象.（15）不稳固的周期以上列举的各类成型缺陷,其成因及对策大多半都与周期的稳固与否有关.塑料在熔胶筒内恰当的塑化,或模具的温度掌握,都是传热均衡的成果.也就是说在全部注塑周期中,熔胶筒内的塑料接收来自螺杆扭转的摩擦热,电热圈的热.热能跟着塑料注入模内,模具的热能来自塑料和模具的恒器,损掉在成品的脱模,散掉于空气中或经冷却水带走.是以熔胶筒或模具的温度若要保持不变,必须保持其进出的传热均衡.保持传热的均衡则必须保持必定稳固的注塑周期.假若注塑周期时光愈来愈短则熔胶筒中的热能入不敷出,乃至缺少以融化塑料,而模具的热能则又入多于出,乃至模温不竭上升.反之则有相反的成果是以在任何一个注塑成形操纵中,特殊是手动操纵,必须掌握稳固周期时光,尽量防止快慢不一.如其它前提保持不变,则：周期的加速将造成：短射,成品紧缩与变形,粘模.周期的延慢将造成：溢料,毛头,料模,成品变形,塑料过热,甚至烧焦,残留在模具中的焦料又可能造成模具破坏.熔胶筒中过热之塑料又可能腐化熔筒及成品消失黑斑及黑纹.。
注塑机成型工艺参数调试
注塑机成型工艺参数调试注塑机参数主要有四个方面：压力，温度，速度和时间。
温度：注塑机有三个部分：1) 模具温度，2）喷嘴温度，它的温度要比料筒温度低10到20度，之所以比料筒温度低，主要是为了防止熔料在喷嘴的流溢现象和方便从模里拉出胶件。
3）料筒温度（料筒又分前部分，中部分和后部分温度，一般情况下，后部分温度(即比该塑料的熔度高出20到30度) 比前部分低10到20度，所以只要确定其塑料的熔解温度就能设置出料筒温度，如PP 料的熔熔温度为160到170之间，那么料筒后部分温度就设置为180到190左右，而中部分为190到220，依此类推。
）温度如果偏高会出现飞边，变形和发白现象，偏低会出现汽泡，压力：背压，保压如果压力过大会造成飞边，翘曲，破裂，如果过低会产生走料不足如胶件表面缺料，凹坑。
另外一节注塑机参数主要有四个方面：压力，温度，速度和时间PP 小部件材料：1.料筒温度：后部分160－180，中180到200，前200到210。
一般情况我们只取中间值，如后部分我们设置为170，中190，前210。
2.压力：从70－100兆法。
3.时间：注射3秒，经测试2秒的周期也能做到，从而大大提高生产效率。
4.注射的前一两个胶件不成功，往往因为压力不稳定，模具温度比较低，5.如果注射时间减少，那么会造成注射的材料不足，制件不完整。
6.冷却时间如果过短会造成制件尺寸变大，因为时间过短使制作在模具里还没定型，所以说我们也可以从这方面来控制制件的尺寸。
7.压力：如果压力过小制件会不完整，过大会产生飞边，批锋等，不过适当的压力能减小毛剌。
所以说如果制件不完整，我们可以通过增加压力或增加温度来改善。
8.需要注意一些常识：如果制件是皮薄类型，那么需要快速注塑，皮厚则慢速。
1.原料混水口料百分比計算公式為:水口料×100%=水口率水口料+原料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注塑模具调机工艺收缩痕一、注塑件缺陷的特征通常与表面痕有关,而且是塑料从模具表面收缩脱离形成的。
二、可能出现问题的原因(1.熔融温度不是太高就是太低。
(2.模腔内塑料不足。
(3.冷却阶段时接触塑料的面过热。
(4.流道不合理、浇口截面过小。
(5.模温是否与塑料特性相适应。
(6.产品结构不合理(加强进古过高,过厚,明显厚薄不一.(7.冷却效果不好,产品脱模后继续收缩。
三、补救方法(1.调整射料缸温度。
(2.调整螺杆速度以获得正确的螺杆表面速度。
(3.增加注塑量。
(4.保证使用正确的垫料;增加螺杆向前时间;增加注塑压力;增加注塑速度。
(5.检查止流阀是否安装正确,因为非正常运行会引致压力流失。
(6.降低模具表面温度。
(7.矫正流道避免压力损失过大;根据实际需要,适当扩大截面尺寸。
(8.根据所用塑料的特性及产品结构适当控制模温。
(9.在允许的情况下改善产品结构。
(10.设法让产品有足够的冷却。
包封一、注塑件缺陷的特征可以容易地在透明注塑件的“空气阱”内见到但也可出现在不透明的塑料中,这与厚度有关,而且常因塑料收缩离开注塑件中心而引起。
二、可能出现问题的原因(1.模具未充分填充。
(2.止流阀的不正常运行。
(3.塑料未彻底干燥。
(4.预塑或注射速度过快。
(5.某些特殊材料应用特殊的设备生产。
三、补救方法(1.增加射料量。
(2.增加注塑压力。
(3.增加螺杆向前时间。
(4.降低熔融温度。
(5.降低或增加注塑速度。
(例如对非结晶体类的塑料要增加45%速度。
(6.检查止逆阀是否裂开或无法运作。
(7.应根据塑料的特性改善干燥条件,让塑料彻底干燥。
(8.适当降低螺杆转速和增大背压,或降低注射速度。
制品成型尺寸精度低一、注塑件缺陷的特征注塑过程中重量尺寸的变化超过了模具、注塑机、塑料组合的生产能力。
二、可能出现问题的原因(1.输入射料缸内的塑料不均。
(2.射料缸温度或波动的范围太大。
(3.注塑机容量太小。
(4.注塑压力不稳定。
(5.螺杆复位不稳定。
(6.运作时间的变化、溶液黏度不一致。
(7.注射速度(流量控制不稳定。
(8.使用了不适合模具的塑料品种。
(9.考虑模温、注射压力、速度、时间和保压等对产品的影响。
三、补救方法(1.检查有无充足的冷却水流经料斗喉以保持正确的温度。
(2.检查是否劣质或松脱的热电偶。
(3.检查与温度控制器一起使用的热电偶是否属于正确类型。
(4.检查注塑机的注塑量和塑化能力,然后与实际注塑量和每小时的注塑料用量进行比较。
(5.检查是否每次运作都有稳定的熔融热料。
(6.检查回流防止阀有否泄露,若有需要就进行更换。
(7.检查是否错误的进料设定。
(8.保证螺杆在每次运作复回位置都是稳定的,即不多于0.4mm的变化。
(9.检查运作时间的不一致性。
(10.使用背压。
(11.检查液压系统运作是否正常,油温是否过高或过低(25—60'C。
(12.选择适合模具的塑料品种(主要从缩率及机械强度虑。
(13.重新调整整个生产工艺。
制品表面有波纹或银丝可能出现问题的原因1塑料含有水分和挥发物;2料温太高或太低;3注射压力太小;4流道和浇口的尺寸太大;5嵌件未预热回温度太低;6制品内应力太大。
浇口被粘住一、注塑件缺陷的特征注口被注口套牵住。
二、可能出现问题的原因(1.注口套与射嘴没有对准。
(2.注口套内塑料过份填塞。
(3.射嘴温度太低。
(4.塑料在注口内未完全凝固,尤其是直径较大的注口。
(5.注口套的园弧面与射嘴的园弧面配合不当,出现装似“冬菇”的流道。
(6.流道不够拔出斜度。
三、补救方法(1.重新将射嘴和注口套对准。
(2.降低注塑压力。
(3.减少螺杆向前时间。
(4.增加射嘴温度或用一个独立的温度控制器给射嘴加热。
(5.增加冷却时间,但更好的办法是使用有较小注口的注口套代替原本的注口套。
(6.矫正注口套与射嘴的配合面。
(7.适当扩大流道的拔出斜度。
塑件翘曲变形一、注塑件缺陷的特征注塑件形状与模腔相似但却是模腔形状的扭曲版本。
二、可能出现问题的原因(1.弯曲是因为注塑件内有过多内部应力。
(2.模具填充速度慢。
(3.模腔内塑料不足。
(4.塑料温度太低或不一致。
(5.注塑件在顶出时太热。
(6.冷却不足或动、定模的温度不一致。
(7.注塑件结构不合理(如加强筋集中在一面,但相距较远。
三、补救方法(1.降低注塑压力。
(2.减少螺杆向前时间。
(3.增加周期时间(尤其是冷却时间。
从模具内(尤其是较厚的注塑件顶出后立即浸入温水中(38oC使注塑件慢慢冷却。
(4.增加注塑速度。
(5.增加塑料温度。
(6.用冷却设备。
(7.适当增加冷却时间或改善冷却条件,尽可能保证动、定模的模温一致。
(8.根据实际情况在允许的情况下改善塑料件的结构。
塑件充填不滿一、注塑件缺陷的特征注塑过程不完全,因为模腔没有填满塑料或注塑过程缺少某些细节。
二、可能出现问题的原因(1.注塑速度不足。
(2.塑料短缺。
(3.螺杆在行程结束处没留下螺杆垫料。
(4.运行时间变化。
(5.射料缸温度太低。
(6.注塑压力不足。
(7.射嘴部分被封。
(8.射嘴或射料缸外的加热器不能运作。
(9.注塑时间太短。
(10.塑料贴在料斗喉壁上。
(11.注塑机容量太小(即注射重量或塑化能力。
(12.模温太低。
(13.没有清理干净模具的防锈油。
(14.止退环损坏,熔料有倒流现象。
三、补救方法(1.增加注塑速度。
(2.检查料斗内的塑料量。
(3.检查是否正确设定了注射行程,需要的话进行更改。
(4.检查止逆阀是否磨损或出现裂缝。
(5.检查运作是否稳定。
(6.增加熔胶温度。
(7.增加背压。
(8.增加注塑速度。
(9.检查射嘴孔有没有异物或未塑化塑料。
(10.检查所有的加热器外层用安培表检验能量输出是否正确。
(11.增加螺杆向前时间。
(12.增料斗喉区的冷却量,或降低射料缸后区温度。
(13.用较大的注塑机。
(14.适当升高模温。
(15.清理干净模具内的防锈剂。
(16.检查或更换止退环。
溢料可能出现问题的原因1料桶,喷嘴及模具温度太高;2注射压力太大,锁模力太小;3模具密合不严,有杂物或模板已变形;4型腔排气不良;5塑料的流动性太好;熔接痕可能出现问题的原因1料温太低,塑料的流动性差;2注射压力太小;3注射速度太慢;4）模温太低； 5）型腔排气不良； 6）塑料受到污染。
侧壁凹痕“凹痕”是由于浇口封口后或者缺料注射引起的局部内收缩造成的。
注塑制品表面产生的凹陷或者微陷是注塑成型过程中的一个老问题。
凹痕一般是由于塑料制品壁厚增加引起制品收缩率局部增加而产生的，它可能出现在外部尖角附近或者壁厚突变处，如凸起、加强筋或者支座的背后，有时也会出现在一些不常见的部位。
产生凹痕的根本原因是材料的热胀冷缩，因为热塑性塑料的热膨胀系数相当高。
膨胀和收缩的程度取决于许多因素，其中塑料的性能，最大、最小温度范围以及模腔保压压力是最重要的因素。
还有注塑件的尺寸和形状，以及冷却速度和均匀性等也是影响因素。
塑料材料模塑过程中膨胀和收缩量的大小与所加工塑料的热膨胀系数有关，模塑过程的热膨胀系数称为“模塑收缩”。
随着模塑件冷却收缩，模塑件与模腔冷却表面失去紧密接触，这时冷却效率下降，模塑件继续冷却后，模塑件不断收缩，收缩量取决于各种因素的综合作用。
模塑件上的尖角冷却最快，比其它部件更早硬化，接近模塑件中心处的厚的部分离型腔冷却面最远，成为模塑件上最后释放热量的部分，边角处的材料固化后，随着接近制件中心处的熔体冷却，模塑件仍会继续收缩，尖角之间的平面只能得到单侧冷却，其强度没有尖角处材料的强度高。
制件中心处塑料材料的冷却收缩，将部分冷却的与冷却程度较大的尖角间相对较弱的表面向内拉。
这样，在注塑件表面上产生了凹痕。
凹痕的存在说明此处的模塑收缩率高于其周边部位的收缩。
如果模塑件在一处的收缩高于另一处，那么模塑件产生翘曲的原因。
模内残余应力会降低模塑件的冲击强度和耐温性能。
有些情况下，调整工艺条件可以避免凹痕的产生。
例如，在模塑件的保压过程中，向模腔额外注入塑料材料，以补偿模塑收缩。
大多数情况下，浇口比制件其它部分薄得多，在模塑件仍然很热而且持续收缩时，小的浇口已经固化，固化后，保压对型腔内的模塑件就不起作用。
模具钢半结晶塑料材料的模塑件收缩率高，这使得凹痕问题更严重；非结晶性材料的模塑收缩较低，会最大程度地减小凹痕；填充和维持增强的材料，其收缩率更低，产生凹痕的可能性更小。
厚的注塑件冷却时间长，会产生较大的收缩，因此厚度大是凹痕产生的根本原因，设计时应加以注意，要尽量避免厚壁部件，若无法避免厚壁不见，应设计成空心的，厚的部件就平滑过度到公称壁厚，用大的圆弧代替尖角，可以消除或者最大限度地减轻尖角附近产生的凹痕。
