薄膜技术复习题
薄膜材料技术复习题090526
1.薄膜定义：按照一定需要，利用特殊的制备技术，在基体表面形成厚度为亚微米至微米级的膜层。
这种二维伸展的薄膜具有特殊的成分、结构和尺寸效应而使其获得三维材料所没有的特性，同时又很节约材料，所以非常重要。
通常是把膜层无基片而能独立成形的厚度作为薄膜厚度的一个大致的标准，规定其厚度约在1µm左右。
2.一些表面定义：1)理想表面：沿着三维晶体相互平行的两个面切开，得到的表面，除了原子平移对称性破坏，与体内相同。
2)清洁表面：没有外界杂质。
3)弛豫表面：表面原子因受力不均向内收缩或向外膨胀。
4)重构表面：表面原子在与表面平行的方向上的周期也发生变化，不同于晶体内部原子排列的二维对称性（再构）。
5)实际表面：存在外来原子或分子。
3. 薄膜的形成的物理过程驰豫重构驰豫+重构⎧⎪⎨⎪⎩驰豫：表面向下收缩，表面层原子与内层原子结构缺陷间距比内层原子相互之间有所减小。
重构：在平行表面方向上原子重排。
①小岛阶段——成核和核长大，透射电镜观察到大小一致(2-3nm)的核突然出现.平行基片平面的两维大于垂直方向的第三维。
说明：核生长以吸附单体在基片表面的扩散，不是由于气相原子的直接接触。
②结合阶段——两个圆形核结合时间小于0.1s,并且结合后增大了高度，减少了在基片所占的总面积。
而新出现的基片面积上会发生二次成核，复结合后的复合岛若有足够时间，可形成晶体形状，多为六角形。
核结合时的传质机理是体扩散和表面扩散（以表面扩散为主）以便表面能降低。
③沟道阶段——圆形的岛在进一步结合处，才继续发生大的变形→岛被拉长，从而连接成网状结构的薄膜，在这种结构中遍布不规则的窄长沟道，其宽度约为5-20nm ，沟道内发生三次成核，其结合效应是消除表面曲率区，以使生成的总表面能为最小。
④连续薄膜——小岛结合，岛的取向会发生显著的变化，并有些再结晶的现象。
沟道内二次或三次成核并结合，以及网状结构生长→连续薄膜。
4. 薄膜的附着类型及影响薄膜附着力的工艺因素⎧⇒⇒⇒⎨⎩⎧⎧⎧⇒⇒⇒⇒⎨⎨⎨⎩⎩⎩⎧⇒⎨⎩（在新面积处）稳定核（在捕获区）单体的吸附形成小原子团临界核临界核（在非捕获区）大岛大岛连合沟道薄膜小岛 二次成核二、三次成核二、三次成核 连续薄膜（在沟道和孔洞处）三次成核薄膜的附着类型①简单附着：薄膜和基片间形成一个很清楚的分界面，薄膜与基片间的结合力为范德华力②扩散附着—由两个固体间相互扩散或溶解而导致在薄膜和基片间形成一个渐变界面。
薄膜复习题
绪论1.薄膜制备方法到底有哪些，它们是如何分类的，试列出它们的树形结构（第一级按干法与湿法分；第二级（干法的分类）：PVD、CVD各包含哪些；第三级：蒸发、溅射、离子镀中各包含哪些）答：PVD：真空蒸发、溅射、离子镀CVD：常压CVD、低压CVD金属有机物CVD等离子体CVD光CVD、热丝CVD2.各种镀膜方法的英文简称答：PVD：物理气相沉积CVD：化学气相沉积、MBE：分子束外延、sol-gel：溶胶凝胶法、LPCVD：低压CVD、APCVD：常压CVD、PECVD：等离子体增强CVD、MOCVD：金属有机物CVD、、脉冲激光溅射沉积(PLD)、离子束辅助沉积(IBAD)MOD:金属有机物热分解3.试举例说明薄膜的应用（机械、微电子、光电子、元器件、光学、信息技术、装饰、能源等）答：一、集成电路：P-N结、绝缘层、导线，并由此构成二极管、三极管、电阻、电容等电子元件。
二、信息存储薄膜：磁盘、光盘三、集成光电子学：四、信息显示薄膜：薄膜晶体管液晶平板显示器、OLED五、薄膜太阳能电池六、硬质涂层七、其他：电子元件：表声波器件；传感器：特点高灵敏，低成本；光学：反射膜，增透膜；装饰、包装：镀金，锡箔纸，镀膜玻璃；第一章真空基础1.掌握真空、分子平均自由程、饱和蒸汽压、蒸发温度的概念答：真空：指低于一个大气压的气体状态。
分子平均自由程：定义：每个分子在连续两次碰撞之间所运动的平均路程。
饱和蒸气压的定义：在一定温度下，气、固或气、液两相平衡时，蒸气的压力称为该物质的饱和蒸气压。
仅仅是温度的函数。
应用例子：湿度蒸发温度：定义：饱和蒸气压为10-2托左右（唐教材0.1Pa）时的温度。
2.掌握真空的单位及其换算答：通常用“真空度”及“压强”两个参量来衡量真空的程度常用单位：帕斯卡(Pascal)=1牛/米2，国际单位制托(Torr)=1/760atm=133.322Pa，旧单位此外，mmHg、atm、bar、mbar等，换算关系，1bar=105Pa1mmHg=1.000000014Torr1atm＝1.01×105Pa所以：1atm＞1bar，1mmHg≈1Torr3.理解气体的两种流动状态答：分子流：气体分子之间几乎不发生碰撞黏滞流：气体分子之间碰撞频繁4.掌握真空镀膜系统的构成（原理图），抽真空的过程答：典型的真空系统包括：真空室，真空泵，真空计5.理解机械泵、扩散泵、分子泵、溅射离子泵等的工作原理及其使用范围答：真空泵：输运式真空泵、捕获式真空泵。

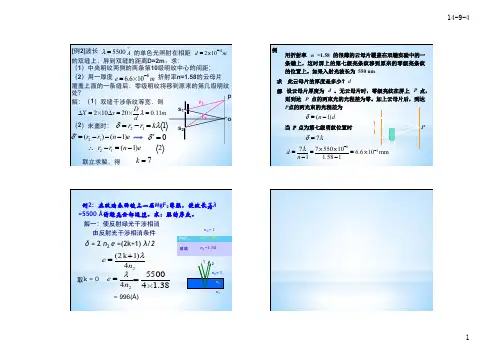

薄膜干涉习题
解一一：使反射绿光干涉相消
由反射光干涉相消条件
n0 = 1
MgF2
n2= 1.38
δ = 2 n2 e =(2k+1) λ/2
玻璃
n1 =1.50
e = (2 k+1)λ
1
取k = 0
e
=
λ4n2= 4n2
5500 4 ×1.38
2 n0 = 1
n2
n1
= 996(Å)
14-9-4
例 用折射率 n =1.58 的很薄的云母片覆盖在双缝实验中的一
[例2]波⻓长
λ
=
5500
!
A
的单色色光照射在相距
d = 2×10−4 m
的双缝上，屏到双缝的距离D=2m。求：
（1）中央明纹两侧的两条第10级明纹中心心的间距；
（2）用用一一厚度 e = 6.6×1，0−6 m 折射率n=1.58的云⺟母片片
覆盖上面面的一一条缝后，零级明纹将移到原来的第几几级明纹
P
δ = 7λ
d
=
7λ n −1
=
7 × 550 ×10−6 1.58 −1
=
6.6 ×10−3 mm
1
14-9-4 2
处？
p
解：（1）双缝干涉条纹等宽，则
r1
ΔX = 2×10Δx = 20 × D λ = 0.11m s1 d
r2
（2）未盖时： δ = r2 − r1 = kλ 1 s2
o
δ ′ = (r2 − r1) − (n −1)e
δ′=0
∴ r2 − r1 = (n −1)e
2
联立立求解，得 k = 7
例2: 在玻璃表面镀上一层MgF2薄膜，使波长为λ =5500 Å的绿光全部通过。求：膜的厚度。
光学薄膜技术-02光学特性(3)
E0 E11, E0 E11 E0 E0 E0 E11 E11 E11
H 0
H
0
H
0
H11
H11
H11
于是，可得：k0
E0
k0
( E11
E11 )
H 0 (H11 1 (k0 E11) 1(k0 E11) 1(k0 E11 k0 E11)
（2）在界面1，2的内侧，不同纵坐标、相同横坐标的两点，只要改变波的位相因子，
a）
b)
当膜的光学厚度取 0 4 的偶数倍时，反射率也是极 值，且视它们的折射率而定， 只是情况恰巧相反，如图所 4示。
图4 单层介质膜的反射率随其光学厚度的变化关系，其
中n0=1,n2=1.5,膜的折射率为n1，入射角 0 0。
20
单层介质膜的光学特性
注意：
（1）因为R是 的函数，所以，这里所说的“极值”、“虚
系和基底的参数N1 、 N2、d1等有关)；
➢基于等效界面思想，建立 E0与E2 '、H0与H2的' 联系，又有等效介 质的等效光学导纳Y和介质2的光学导纳的定义式，最终建立Y与 膜系和基底的参数的关系。
9
等效介质的等效光学导纳
（1）用E和H的切 向分量在界面两侧连 续的 边界条件写出在界面1上：
'
2
E0 ,将其带入上式可得：H 0
Y (k0 E0 )；
将H
2
和H
0带入（4）的矩阵k
0 H
E0
0
c os 1
i1 sin 1
i
1 c
sin 1 os1
k
0
H
E2
2
，即可得
Y

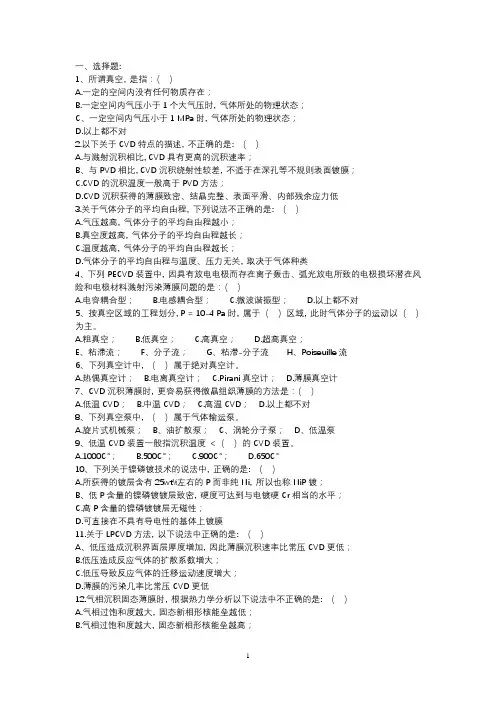

薄膜材料与技术复习题
一、选择题:1、所谓真空, 是指：（）A.一定的空间内没有任何物质存在；B.一定空间内气压小于1个大气压时, 气体所处的物理状态；C、一定空间内气压小于1 MPa时, 气体所处的物理状态；D.以上都不对2.以下关于CVD特点的描述, 不正确的是: （）A.与溅射沉积相比, CVD具有更高的沉积速率；B、与PVD相比, CVD沉积绕射性较差, 不适于在深孔等不规则表面镀膜；C.CVD的沉积温度一般高于PVD方法；D.CVD沉积获得的薄膜致密、结晶完整、表面平滑、内部残余应力低3.关于气体分子的平均自由程, 下列说法不正确的是: （）A.气压越高, 气体分子的平均自由程越小；B.真空度越高, 气体分子的平均自由程越长；C.温度越高, 气体分子的平均自由程越长；D.气体分子的平均自由程与温度、压力无关, 取决于气体种类4、下列PECVD装置中, 因具有放电电极而存在离子轰击、弧光放电所致的电极损坏潜在风险和电极材料溅射污染薄膜问题的是：（）A.电容耦合型；B.电感耦合型；C.微波谐振型；D.以上都不对5、按真空区域的工程划分, P = 10-4 Pa时, 属于（）区域, 此时气体分子的运动以（）为主。
A.粗真空；B.低真空；C.高真空；D.超高真空；E、粘滞流；F、分子流；G、粘滞-分子流H、Poiseuille流6、下列真空计中, （）属于绝对真空计。
A.热偶真空计；B.电离真空计；C.Pirani真空计；D.薄膜真空计7、CVD沉积薄膜时, 更容易获得微晶组织薄膜的方法是：（）A.低温CVD；B.中温CVD；C.高温CVD；D.以上都不对8、下列真空泵中, （）属于气体输运泵。
A.旋片式机械泵；B、油扩散泵；C、涡轮分子泵；D、低温泵9、低温CVD装置一般指沉积温度<（）的CVD装置。
A.1000℃；B.500℃；C.900℃；D.650℃10、下列关于镍磷镀技术的说法中, 正确的是: （）A.所获得的镀层含有25wt%左右的P而非纯Ni, 所以也称NiP镀；B、低P含量的镍磷镀镀层致密, 硬度可达到与电镀硬Cr相当的水平；C.高P含量的镍磷镀镀层无磁性；D.可直接在不具有导电性的基体上镀膜11.关于LPCVD方法, 以下说法中正确的是: （）A、低压造成沉积界面层厚度增加, 因此薄膜沉积速率比常压CVD更低；B.低压造成反应气体的扩散系数增大；C.低压导致反应气体的迁移运动速度增大；D.薄膜的污染几率比常压CVD更低12.气相沉积固态薄膜时, 根据热力学分析以下说法中不正确的是: （）A.气相过饱和度越大, 固态新相形核能垒越低；B.气相过饱和度越大, 固态新相形核能垒越高；C、气相过饱和度越大, 固态新相临界晶核尺寸越大；D.固态新相的形核能垒和临界晶核尺寸只取决于沉积温度（过冷度）13、溅射获得的气相沉积原子是高能离子轰击靶材后, 二者通过级联碰撞交换能量的结果, 因此入射离子能量（）时更容易发生溅射现象。
现代PVD表面工程技术期末复习内容及答案
PVD1810.221.PVD：真空蒸镀、溅射镀膜、离子镀。
2.真空泵的分类：气体传输泵、气体捕集器。
3.弧源、磁过滤器、真空靶室和其他附属部分4.PVD的前处理：清洗、去毛刺、喷砂抛光等。
5.分析膜层组织形貌可以采用：金相显微镜、扫描电子显微镜、透射电子显微镜。
6.涂层的微观结构和形状最终决定了其性质。
7.衍射峰位角2θ是反映衍射方向的问题，主要与辐射波长，晶胞类型，晶胞大小及形状有关。
遵循布拉格方程。
8.涂层结合力的检测方法：划痕、压痕、球痕测试法。
9.常见的应力测试方法：X射线和电子衍射法，试样变形分析法和光干涉法。
10.靶材按成分分为：单质金属、合金、陶瓷靶材。
11.PVD涂层的研究方向：设备、涂层组元、涂层膜结构、涂层纳米化。
12.真空泵主要分为：气体传输泵、气体捕集泵。
13.靶材形状分为：矩形平面靶材，圆形平面靶材和圆柱靶材。
14.传统靶材制造方法包括：铸造，粉末冶金和非金属粉末。
15.零件的主要失效形式：腐蚀、磨损、疲劳、断裂。
16.涂层内应力主要分为热应力和涂层生长应力。
17.涂层厚度的检测方法：断面法、球痕法、无损检测法。
判断题1.与化学气相沉积相比，物理气相沉积温度高、无污染。
（错，温度低）2.真空度即是气体的稀薄程度。
（错，真空度是指处于真空状态下的气体稀薄程度。
）3.与溅射镀和离子镀相比，蒸镀结合性能最好。
（错，最差）4.对刀具喷砂处理可起到刃口细化作用。
（对）5.氮铝化钛涂层是紫黑色，附着力比氮化钛涂层大，耐热性能优越（对）6.清洗是PVD涂层前必不可少的一道工序。
（对）7.刀具涂层要求周边厚度一致，因此涂层过程中必须有三个转动惯量。
（对，自转，公转，大工件台转动）8.在工业领域内，通常用自来水进行漂洗。
（错，杂质多）9.在刀具刃尖涂层沉积最厚，涂层内应力更高。
（对）10.一般情况下，涂层与基体的界限越明显，则涂层结合力越好。
（错，越明显越差）11.相比于平面靶材，旋转管靶材利用率较大。
《薄膜材料与薄膜技术》复习题
《薄膜材料与薄膜技术》复习题1.薄膜材料与体材料的联系与区别。
1. 薄膜所用原料少，容易大面积化，而且可以曲面加工。
例：金箔、饰品、太阳能电池，GaN，SiC，Diamond2. 厚度小、比表面积大，能产生许多新效应。
如：极化效应、表面和界面效应、耦合效应等。
3. 可以获得体态下不存在的非平衡和非化学计量比结构。
如：Diamond: 工业合成, 2000℃，5.5万大气压, CVD生长薄膜:常压，800度.Mgx Zn1-x O: 体相中Mg的平衡固溶度为0.04, PLD法生长的薄膜中，x可0~1.4. 容易实现多层膜，多功能薄膜。
如：太阳能电池、超晶格： GaAlAs/GaAs5. 薄膜和基片的粘附性，一般由范德瓦耳斯力、静电力、表面能（浸润）和表面互扩散决定。
范德瓦耳2. 真空度的各种单位及换算关系如何？●1pa=1N/m2(1atm)≈1.013×105Pa(帕)●1Torr≈1 / 760atm≈1mmHg●1Torr≈133Pa≈102 Pa● 1bar = 0.1MPa3. 机械泵、扩散泵、涡轮分子泵和低温泵的工作原理是什么？旋片式机械泵工作过程：1.气体从入口进入转子和定子之间2.偏轴转子压缩空气并输送到出口3.气体在出口累积到一定压强，喷出到大气工作范围及特点：Atmosphere to 10-3 torr耐用，便宜由于泵的定子、转子都浸入油中，每周期都有油进入容器，有污染。
要求机械泵油有低的饱和蒸汽压、一定润滑性、黏度和高稳定性。
油扩散泵1. 加热油从喷嘴高速喷出，气体分子与油分子碰撞实现动量转移，向出气口运动，或溶入油中，油冷凝后，重新加热时，排出溶入的气体，并由出气口抽出；2. 需要水冷，前级泵3. 10-3 to 10-7 Torr (to 10-9 Torr，液氮冷阱)优点：耐用、成本低，抽速快无震动和声音缺点：油污染涡轮分子泵特点：1. 气体分子被高速转动的涡轮片撞击，向出口运动2.多级速度：30,000-60,000 rpm.转子的切向速度与分子运动速率相当3. Atmosphere to 10-10 Torr4. 启动和关闭很快5. 无油，有电磁污染6. 噪声大、有振动、比较昂贵.低温泵（Cryopump）特点：1.利用20K以下的低温表面来凝聚气体分子实现抽气，是目前最高极限真空的抽气泵；2.可对各种气体捕集，凝结在冷凝板上，所以工作一段时间后必须对冷凝板加热“再生”；3. “再生”必须彻底；4. 加热“再生”温度 >200 °C 烘烤除去吸附的气体5. 无油污染；6. 制冷机式低温泵运作成本低，较常采用。
薄膜材料技术复习题090526
1.薄膜定义：按照一定需要，利用特殊的制备技术，在基体表面形成厚度为亚微米至微米级的膜层。
这种二维伸展的薄膜具有特殊的成分、结构和尺寸效应而使其获得三维材料所没有的特性，同时又很节约材料，所以非常重要。
通常是把膜层无基片而能独立成形的厚度作为薄膜厚度的一个大致的标准，规定其厚度约在1µm左右。
2.一些表面定义：1)理想表面：沿着三维晶体相互平行的两个面切开，得到的表面，除了原子平移对称性破坏，与体内相同。
2)清洁表面：没有外界杂质。
3)弛豫表面：表面原子因受力不均向内收缩或向外膨胀。
4)重构表面：表面原子在与表面平行的方向上的周期也发生变化，不同于晶体内部原子排列的二维对称性（再构）。
5)实际表面：存在外来原子或分子。
3. 薄膜的形成的物理过程驰豫重构驰豫+重构⎧⎪⎨⎪⎩驰豫：表面向下收缩，表面层原子与内层原子结构缺陷间距比内层原子相互之间有所减小。
重构：在平行表面方向上原子重排。
①小岛阶段——成核和核长大，透射电镜观察到大小一致(2-3nm)的核突然出现.平行基片平面的两维大于垂直方向的第三维。
说明：核生长以吸附单体在基片表面的扩散，不是由于气相原子的直接接触。
②结合阶段——两个圆形核结合时间小于0.1s,并且结合后增大了高度，减少了在基片所占的总面积。
而新出现的基片面积上会发生二次成核，复结合后的复合岛若有足够时间，可形成晶体形状，多为六角形。
核结合时的传质机理是体扩散和表面扩散（以表面扩散为主）以便表面能降低。
③沟道阶段——圆形的岛在进一步结合处，才继续发生大的变形→岛被拉长，从而连接成网状结构的薄膜，在这种结构中遍布不规则的窄长沟道，其宽度约为5-20nm ，沟道内发生三次成核，其结合效应是消除表面曲率区，以使生成的总表面能为最小。
④连续薄膜——小岛结合，岛的取向会发生显著的变化，并有些再结晶的现象。
沟道内二次或三次成核并结合，以及网状结构生长→连续薄膜。
4. 薄膜的附着类型及影响薄膜附着力的工艺因素⎧⇒⇒⇒⎨⎩⎧⎧⎧⇒⇒⇒⇒⎨⎨⎨⎩⎩⎩⎧⇒⎨⎩（在新面积处）稳定核（在捕获区）单体的吸附形成小原子团临界核临界核（在非捕获区）大岛大岛连合沟道薄膜小岛 二次成核二、三次成核二、三次成核 连续薄膜（在沟道和孔洞处）三次成核薄膜的附着类型①简单附着：薄膜和基片间形成一个很清楚的分界面，薄膜与基片间的结合力为范德华力②扩散附着—由两个固体间相互扩散或溶解而导致在薄膜和基片间形成一个渐变界面。
