取水工程课程设计计算书

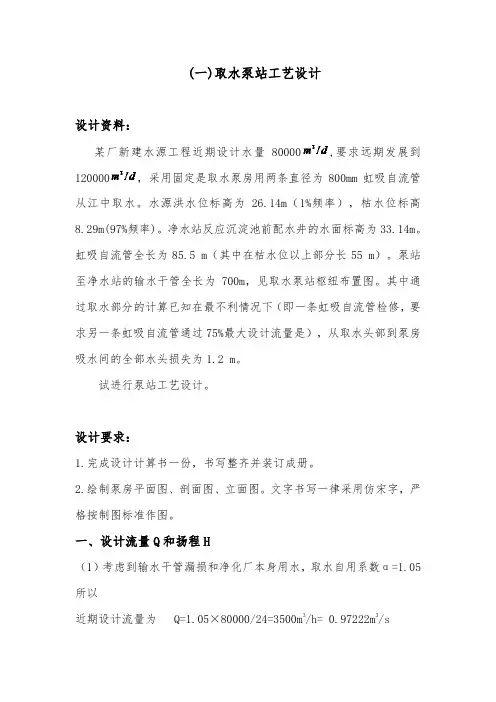

取水泵房设计计算书
(一)取水泵站工艺设计设计资料：某厂新建水源工程近期设计水量80000,要求远期发展到120000，采用固定是取水泵房用两条直径为800mm虹吸自流管从江中取水。
水源洪水位标高为26.14m（1%频率），枯水位标高8.29m(97%频率)。
净水站反应沉淀池前配水井的水面标高为33.14m。
虹吸自流管全长为85.5 m（其中在枯水位以上部分长55 m）。
泵站至净水站的输水干管全长为700m，见取水泵站枢纽布置图。
其中通过取水部分的计算已知在最不利情况下（即一条虹吸自流管检修，要求另一条虹吸自流管通过75%最大设计流量是），从取水头部到泵房吸水间的全部水头损失为1.2 m。
试进行泵站工艺设计。
设计要求：1.完成设计计算书一份，书写整齐并装订成册。
2.绘制泵房平面图、剖面图、立面图。
文字书写一律采用仿宋字，严格按制图标准作图。
一、设计流量Q和扬程H（1）考虑到输水干管漏损和净化厂本身用水，取水自用系数α=1.05 所以近期设计流量为 Q=1.05×80000/24=3500m3/h= 0.97222m3/s远期设计流量为 Q=1.05×120000/24=5250m3/h= 1.45833m3/s(2)设计扬程H①泵所需静扬程H ST通过取水部分的计算已知在最不利情况下（即一条自流管道检修，另一条自流管道通过75%的设计流量时），从取水头部到吸水间的全部水头损失为8.29m-7.09m=1.2m。
则吸水间中最高水面标高为26.14m-1.2m=24.94m，最低水面标高为8.29m-1.2m=7.09m.所以泵所需静扬程H ST 为：洪水位时，H ST=33.14-24.94=8.2m枯水位时，H ST=33.14-7.09=26.05m②输水干管中的水头损失∑h设采用两条DN800的铸铁管并联作为原水输水干管，当一条输水管检修，另一条输水管应通过75%的设计流量（按远期考虑），即Q=0.75×5250=3937.5m3/h=1.09375m3/s,查水力计算表5得管内流速v=1.45m/s, i=0.00302所以输水管路水头损失：=1.1×0.00302×700=2.3254m(式中1.1是包括局部损失而加大的系数)③泵站内管路中的水头损失∑h粗估2m，安全水头2m，则泵设计扬程为：枯水位时：H max=26.05+2.3254+2+2=32.3754m洪水位时：H min=8.2+2.3254+2+2=14.5254m二、初选泵和电机由近期和远期的设计流量以及泵的设计扬程选择合适的泵故近期选择1台800S32型泵（Q=4698～6462 m3/h, H=25.4～35m，轴功率N=556～575kW，转数n=730r/min,），1台工作，1台备用。
取水工程课程设计计算书

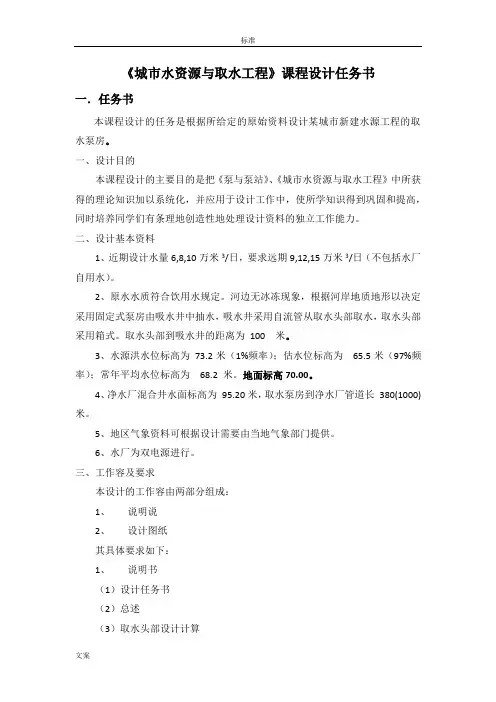

《城市水资源与取水工程》课程设计任务书一．任务书本课程设计的任务是根据所给定的原始资料设计某城市新建水源工程的取水泵房。
一、设计目的本课程设计的主要目的是把《泵与泵站》、《城市水资源与取水工程》中所获得的理论知识加以系统化，并应用于设计工作中，使所学知识得到巩固和提高，同时培养同学们有条理地创造性地处理设计资料的独立工作能力。
二、设计基本资料1、近期设计水量6,8,10万米3/日，要求远期9,12,15万米3/日（不包括水厂自用水）。
2、原水水质符合饮用水规定。
河边无冰冻现象，根据河岸地质地形以决定采用固定式泵房由吸水井中抽水，吸水井采用自流管从取水头部取水，取水头部采用箱式。
取水头部到吸水井的距离为 100 米。
3、水源洪水位标高为米（1%频率）；估水位标高为米（97%频率）；常年平均水位标高为米。
地面标高。
4、净水厂混合井水面标高为米，取水泵房到净水厂管道长 380(1000)米。
5、地区气象资料可根据设计需要由当地气象部门提供。
6、水厂为双电源进行。
三、工作内容及要求本设计的工作内容由两部分组成：1、说明说2、设计图纸其具体要求如下：1、说明书（1）设计任务书（2）总述（3）取水头部设计计算（4）自流管设计计算（5）水泵设计流量及扬程（6）水泵机组选择（7）吸、压水管的设计（8）机组及管路布置（9）泵站内管路的水力计算（10）辅助设备的选择和布置（11）泵站各部分标高的确定（11）泵房平面尺寸确定（12）取水构筑物总体布置草图（包括取水头部和取水泵站）2、设计图纸根据设计计算成果及取水构筑物的布置草图，按工艺初步设计要求绘制取水头部平面图、剖面图；取水泵房平面图、剖面图及机组大样图，图中应绘出各主要设备、管道、配件及辅助设备的位置、尺寸、标高。
绘制取水工程枢纽图。
泵站建筑部分可示意性表示或省略，在图纸上应列出泵站和取水头部主要设备及管材配件的等材料表。
二、总述本次设计为一级泵站，给水泵站采用圆形钢筋混凝土结构，泵房设计外径为16m，泵房上设操作平台。
取水工程课程设计计算书
《城市水资源与取水工程》课程设计任务书一．任务书本课程设计的任务是根据所给定的原始资料设计某城市新建水源工程的取水泵房。
一、设计目的本课程设计的主要目的是把《泵与泵站》、《城市水资源与取水工程》中所获得的理论知识加以系统化，并应用于设计工作中，使所学知识得到巩固和提高，同时培养同学们有条理地创造性地处理设计资料的独立工作能力。
二、设计基本资料1、近期设计水量6,8,10万米3/日，要求远期9,12,15万米3/日（不包括水厂自用水）。
2、原水水质符合饮用水规定。
河边无冰冻现象，根据河岸地质地形以决定采用固定式泵房由吸水井中抽水，吸水井采用自流管从取水头部取水，取水头部采用箱式。
取水头部到吸水井的距离为100 米。
3、水源洪水位标高为73.2米（1%频率）；估水位标高为65.5米（97%频率）；常年平均水位标高为68.2 米。
地面标高70.00。
4、净水厂混合井水面标高为95.20米，取水泵房到净水厂管道长380(1000)米。
5、地区气象资料可根据设计需要由当地气象部门提供。
6、水厂为双电源进行。
三、工作容及要求本设计的工作容由两部分组成：1、说明说2、设计图纸其具体要求如下：1、说明书（1）设计任务书（2）总述（3）取水头部设计计算（4）自流管设计计算（5）水泵设计流量及扬程（6）水泵机组选择（7）吸、压水管的设计（8）机组及管路布置（9）泵站管路的水力计算（10）辅助设备的选择和布置（11）泵站各部分标高的确定（11）泵房平面尺寸确定（12）取水构筑物总体布置草图（包括取水头部和取水泵站）2、设计图纸根据设计计算成果及取水构筑物的布置草图，按工艺初步设计要求绘制取水头部平面图、剖面图；取水泵房平面图、剖面图及机组大样图，图中应绘出各主要设备、管道、配件及辅助设备的位置、尺寸、标高。
绘制取水工程枢纽图。
泵站建筑部分可示意性表示或省略，在图纸上应列出泵站和取水头部主要设备及管材配件的等材料表。
二、总述本次设计为一级泵站，给水泵站采用圆形钢筋混凝土结构，泵房设计外径为16m，泵房上设操作平台。
取水工程课程设计任务说明书
取水工程课程设计计算说明书一、已知设计参数和设计要求1、工程所在地区：忻州2、河流平、断面见附图1。
3、河流水位：最高水位（频率P=1%）73m；最低水位（保证率P=97%）69.5m；常水位71m。
4、河水流量最大流量630m3/s；最小流量550m3/s。
5、河流流速最大流速2.40m/s；最小流速1.10m/s。
6、冰冻情况无冰凌，无冰絮。
7、河流含沙量及漂浮物最大含沙量0.65kg/m3；最小含沙量0.05kg/m3。
8、河宽150m。
9、设计水量8.5万m3/d10、扬程17m11、设计任务设计一座取水量为8.5m3/d的河床式取水构筑物。
二、河床取水构筑物设计计算1、河床式取水构筑物由于主流离岸较远，岸边水深不足，选用河床式取水构筑物，用自流管深入河心取水，进水间与泵站合建，采用矩形结构。
河床式取水构筑物的示意图见附图2。
2、取水头部设计计算（1）取水头部形式选择由于河面较宽，含沙量少，河流为通航河流，选择设计一个箱式取水头部，取水头部上设固定标志，在常水位时通航船只能观察到，以避免船只碰撞。
（2）取水头部进水孔面积计算河床式取水构筑物的进水流速在有冰絮时为：0.1-0.3m/s ，无冰絮时为：0.2-0.6m/s ，所以设计中进水孔流速取0.2m/s 。
227.82.075.0833.00330.10210m v K K Q F =⨯⨯== 式中，Q ——设计流量，m3/s 。
K 1——堵塞系数，采用0.75。
K 2——栅条引起的面积减小系数，833.01050502=+=+=s b b K b ——栅条间净距，mm 。
s ——栅条厚度，mm 。
v 0——过栅允许流速，m/s 。
进水孔设4个，设在两侧，每个进水孔面积：20067.2427.84m F f === 进水孔尺寸采用：21192.112001600m mm mm H B =⨯=⨯格栅尺寸为：mm mm H B 13001700⨯=⨯进水孔总面积为：268.792.14m =⨯ 实际进水孔流速为：s m v /215.068.775.0833.00330.10=⨯⨯=' 通过格栅的水头损失一半采用0.05m-0.1m ，设计采用0.1m 。
《取水工程》课程设计任务书
《取水工程》课程设计任务书《水资源利用与保护》课程设计任务书本课程设计的任务是根据所给定的原始资料设计某城市新建水源工程的取水泵房。
一、设计目的本课程设计的主要目的是把《泵与泵站》、《水资源利用与保护》中所获得的理论知识加以系统化，并应用于设计工作中，使所学知识得到巩固和提高，同时培养同学们有条理地创造性地处理设计资料的独立工作能力。
二、设计基本资料1、近期设计水量8万米3/日，要求远期12万米3/日（不包括水厂自用水）。
2、原水水质符合饮用水规定。
河边无冰冻现象，根据河岸地质地形以决定采用固定式泵房由吸水井中抽水，吸水井采用自流管从取水头部取水，取水头部采用箱式。
取水头部到吸水井的距离为100 米。
3、水源洪水位标高为73.2米（1%频率）；估水位标高为65.5米（97%频率）；常年平均水位标高为68.2 米。
地面标高70.00。
4、净水厂混合井水面标高为95.20米，取水泵房到净水厂管道长380米。
5、地区气象资料可根据设计需要由当地气象部门提供。
6、水厂为双电源进行。
设计流量的确定和扬程的估计。
（1）设计流量Q。
考虑到输水干管漏损和净化场本身用水。
取自用水系数α=1.05则：近期设计流量为Q=1.05*80000/24=3500m^3/h=0.972m^3/s 远期设计流量为Q=1.05*12000/24=5250 m^3/h=1.458 m^3/s(2)设计扬程泵的扬程由所需要的静扬程和管道的水头损失。
1，泵的静扬程：由吸水井的水面和净水厂混合井的水面的高程差得到，吸水井的水面高度我们需要知道河水的洪水期和枯水期的水面高度以及自流管的水头损失来得到。
在极端情况下，一条管检修，另外一条管承担75%的流量是时Q`=1.458 m^3/s*0.75=1093.5L/S。
自流管的流速V=Q`/D,我们在Q=1100L/S情况下查得Dg=900，v=1.73,1000i=3.67。
壁厚为10mm时，k=1。
《取水工程》课程设计-取水泵站设计
取水泵站设计说明书总述：1、近期设计水量8万米7日，要求远期12万米3/日（不包括水厂自用水）；2、原水水质符合饮用水规定。
河边无冰冻现象，根据河岸地质地形以决定采用固定式泵房由吸水井中抽水，吸水井采用自流管从取水头部取水，取水头部采用箱式。
取水头部到吸水井的距离为IOO米；3、水源洪水位标高为73. 2米（K频率）；枯水位标高为65. 5米（97%频率）；常年平均水位标IWJ为68. 2米。
地面标∣Wj 70. 00米；4、净水厂混合井水面标高为95. 20米，取水泵房到净水厂管道长380米；5、地区气象资料可根据设计需要由当地气象部门提供；6、水厂为双电源进行。
成果：1.取水泵站设计计算说明书2.根据设计计算成果，按工艺设计要求绘制取水泵房平面图、剖面图及机组基础大样图、取水头部平面图及剖面图，图中绘出各主要设备、管道、配件及辅助设备的位置、尺寸、标高和材料表1.设计流量的确定和设计扬程估算（1）设计流量Q考虑到输水干管漏损和净化场本身用水，取水用水系数α =1.05,则近期设计流量为Q = 1.05 X8詈=3500m3 / h = O.972m3Is远期设计流量为Q'-12θθ0°= 5250毋 / /7 = iA58m3 /s（2）自流管设计采用远期流量进行计算，本设计采用双自流管从江中取水一条自流管设计流量为：Q，，= 源 = 0729加/s2取经济流速v=1.5m∕s,计算得管径JD= /4x0.729 =0 787,”V π×1.5经查《给排水设计手册》中的钢管水力计算表，选用两条DN900 X 10钢管作为自流管, 查水力计算表得：V = I.15毋/s , 1000/ = 1.63当一条自流管检修时，另一条自流管应通过75%设计流量，即：Qi' = 75%×Q' = 75%X1.4581 / 5 = 1.094, /S查水力计算表得：V = 1.72*/ S , IOOOz = 3.63取水头部水头损失为0. 4m,从取水头部到泵房吸水见的全部水头损:WyZ = LIXo.00363x100 + 0.4 = 0.807〃 （式中Ll 为局部损失加大系数）则吸水间中最高水面标高为73. 2-0. 80=72. 40m,最低水面标高为65. 5-0. 80=64. 70m（3）设计扬程H1）泵所需静扬程HST洪水位时，Hs τ=95. 20-72. 40=22. 80m枯水位时，Hs τ=95. 20-64. 70=30. 50m2）输水干管中的水头损失∑h设采用两条DN900X 10钢管并联作为原水输水干管，当一条输水管检修时，另一条 输水管应通过75%的设计流量（按远期考虑），即：Q 2 = 75%×Q' = 75%× 1.458∕√/5 = 1.094m 3/S查水力计算表得管内流速V = L724/$ , IoOOi = 3.63所以∑h=l. 1X0. 00363X380=1. 52m （式中1. 1为局部损失加大系数）3）泵站内管路中的水头损失粗估为2m,考虑安全水头为2m则泵设计扬程为：估水位时，IU==30. 50+1. 52+2+2=36. 02m洪水位时，H min =22. 80+1. 52+2+2=28. 32m2 .初选泵和电机近期三台 20Sh-13 型泵（Q=0. 43~0. 67m 3∕s, H=40~30m, N=206~246. 5kW, H s =4m, W=2340kg ）,两台工作，一台备用。
取水工程课程设计计算书
取⽔⼯程课程设计计算书《城市⽔资源与取⽔⼯程》课程设计任务书⼀．任务书本课程设计的任务是根据所给定的原始资料设计某城市新建⽔源⼯程的取⽔泵房。
⼀、设计⽬的本课程设计的主要⽬的是把《泵与泵站》、《城市⽔资源与取⽔⼯程》中所获得的理论知识加以系统化，并应⽤于设计⼯作中，使所学知识得到巩固和提⾼，同时培养同学们有条理地创造性地处理设计资料的独⽴⼯作能⼒。
⼆、设计基本资料1、近期设计⽔量6,8,10万⽶3/⽇，要求远期9,12,15万⽶3/⽇（不包括⽔⼚⾃⽤⽔）。
2、原⽔⽔质符合饮⽤⽔规定。
河边⽆冰冻现象，根据河岸地质地形以决定采⽤固定式泵房由吸⽔井中抽⽔，吸⽔井采⽤⾃流管从取⽔头部取⽔，取⽔头部采⽤箱式。
取⽔头部到吸⽔井的距离为 100 ⽶。
3、⽔源洪⽔位标⾼为⽶（1%频率）；估⽔位标⾼为⽶（97%频率）；常年平均⽔位标⾼为⽶。
地⾯标⾼。
4、净⽔⼚混合井⽔⾯标⾼为⽶，取⽔泵房到净⽔⼚管道长 380(1000)⽶。
5、地区⽓象资料可根据设计需要由当地⽓象部门提供。
6、⽔⼚为双电源进⾏。
三、⼯作内容及要求本设计的⼯作内容由两部分组成：1、说明说2、设计图纸其具体要求如下：1、说明书（1）设计任务书（2）总述（3）取⽔头部设计计算（4）⾃流管设计计算（5）⽔泵设计流量及扬程（6）⽔泵机组选择（7）吸、压⽔管的设计（8）机组及管路布置（9）泵站内管路的⽔⼒计算（10）辅助设备的选择和布置（11）泵站各部分标⾼的确定（11）泵房平⾯尺⼨确定（12）取⽔构筑物总体布置草图（包括取⽔头部和取⽔泵站）2、设计图纸根据设计计算成果及取⽔构筑物的布置草图，按⼯艺初步设计要求绘制取⽔头部平⾯图、剖⾯图；取⽔泵房平⾯图、剖⾯图及机组⼤样图，图中应绘出各主要设备、管道、配件及辅助设备的位置、尺⼨、标⾼。
绘制取⽔⼯程枢纽图。
泵站建筑部分可⽰意性表⽰或省略，在图纸上应列出泵站和取⽔头部主要设备及管材配件的等材料表。
⼆、总述本次设计为⼀级泵站，给⽔泵站采⽤圆形钢筋混凝⼟结构，泵房设计外径为16m，泵房上设操作平台。
取水工程课程设计计算书
《城市水资源与取水工程》课程设计任务书一．任务书本课程设计的任务是根据所给定的原始资料设计某城市新建水源工程的取水泵房。
一、设计目的本课程设计的主要目的是把《泵与泵站》、《城市水资源与取水工程》中所获得的理论知识加以系统化，并应用于设计工作中，使所学知识得到巩固和提高，同时培养同学们有条理地创造性地处理设计资料的独立工作能力。
二、设计基本资料1、近期设计水量6,8,10万米3/日，要求远期9,12,15万米3/日（不包括水厂自用水）。
2、原水水质符合饮用水规定。
河边无冰冻现象，根据河岸地质地形以决定采用固定式泵房由吸水井中抽水，吸水井采用自流管从取水头部取水，取水头部采用箱式。
取水头部到吸水井的距离为100 米。
3、水源洪水位标高为73.2米（1%频率）；估水位标高为65.5米（97%频率）；常年平均水位标高为68.2 米。
地面标高70.00。
4、净水厂混合井水面标高为95.20米，取水泵房到净水厂管道长380(1000)米。
5、地区气象资料可根据设计需要由当地气象部门提供。
6、水厂为双电源进行。
三、工作内容及要求本设计的工作内容由两部分组成：1、说明说2、设计图纸其具体要求如下：1、说明书（1）设计任务书（2）总述（3）取水头部设计计算（4）自流管设计计算（5）水泵设计流量及扬程（6）水泵机组选择（7）吸、压水管的设计（8）机组及管路布置（9）泵站内管路的水力计算（10）辅助设备的选择和布置（11）泵站各部分标高的确定（11）泵房平面尺寸确定（12）取水构筑物总体布置草图（包括取水头部和取水泵站）2、设计图纸根据设计计算成果及取水构筑物的布置草图，按工艺初步设计要求绘制取水头部平面图、剖面图；取水泵房平面图、剖面图及机组大样图，图中应绘出各主要设备、管道、配件及辅助设备的位置、尺寸、标高。
绘制取水工程枢纽图。
泵站建筑部分可示意性表示或省略，在图纸上应列出泵站和取水头部主要设备及管材配件的等材料表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
查水力计算表得管内流速 V=1、63 m/s,1000i=3、86,所以:
=1、1×3、86×
380=1、61m(式中 1、1 为局部损失加大系数)
4、泵站内管路的水头损失
粗估为 2m,考虑安全水头为 2m 则泵设计扬程为: 估水位时,Hmax=30、52+1、61+2+2=36、13m 洪水位时,Hmin=22、82+1、61+2+2=28、43m
六、水泵机组选择
1、初选泵与电机 近期三台 14Sh-13A 型泵(Q=240~370L/s,H=41~30m,N=121~136kW,Hs=3、
5m,m1=1000kg),两台工作,一台备用。远期增加一台同型号泵,三台工作,一台备 用。
三、取水头部设计计算
1、设计流量 Q 的确定: 考虑到输水干管漏损与净化场本身用水,取水用水系数 α=1、05,所以
近期设计流量为:
2、取水头部的设计与计算
取水工程课程设计计算书
本设计中取水头部选用箱式取水头部
格栅面积公式:
,(m2)
式中:Q——设计流量,1、09375(m3/s) V——过栅流速,取 0、4m/s k1——栅条的堵塞系数,取 0、75 k2——栅条的面积减小系数,k2=b/(b+s) b——栅条净间距,取 40mm
二、总述
本次设计为一级泵站,给水泵站采用圆形钢筋混凝土结构,泵房设计ห้องสมุดไป่ตู้径为 16m,泵房上设操作平台。自流管采用 DN800 的钢管,吸水管采用 DN600 的钢管, 压水管为 DN450 的钢管,输水干管采用 DN600 的钢管。筒体为钢筋混凝土结构, 所有管路配件均为钢制零件。水泵机组采用 14sh—13A 型水泵,JS—116—4 型异 步电动机,近期二用一备,远期三用一备。起重机选用 DL 型电动单梁桥式,,排水 设备选用 WQ20-15 型潜水泵,通风设备选用 T35-11 型轴流风机两台。
4、净水厂混合井水面标高为 95、20 米,取水泵房到净水厂管道长 380(1000) 米。
5、地区气象资料可根据设计需要由当地气象部门提供。 6、水厂为双电源进行。 三、工作内容及要求 本设计的工作内容由两部分组成: 1、 说明说 2、 设计图纸 其具体要求如下: 1、 说明书 (1)设计任务书 (2)总述 (3)取水头部设计计算
%=
查《给排水设计手册》中的钢管水力计算表,选用两条 DN800 的钢管作为自流管, 查水力计算表得:
Q1=820 时,
V1=1、63m/s,
1000i1=3、81
Q2=830 时,
V1=1、65m/s,
1000i2=3、90
利用内插法求得, =820、31 时,1000i=3、86,V=1、63 m/s<2 m/s,符合要求。
1、近期设计水量 6,8,10 万米 3/日,要求远期 9,12,15 万米 3/日(不包括水厂自 用水)。
2、原水水质符合饮用水规定。河边无冰冻现象,根据河岸地质地形以决定采 用固定式泵房由吸水井中抽水,吸水井采用自流管从取水头部取水,取水头部采用 箱式。取水头部到吸水井的距离为 100 米。
3、水源洪水位标高为 73、2 米(1%频率);估水位标高为 65、5 米(97%频率); 常年平均水位标高为 68、2 米。地面标高 70、00。
四、自流管设计计算
采用远期流量进行计算,由于采用两条自流管输水,所以单管的输水流量
,根据输水管的流速范围 1、0-1、5m/s,选取 V=1、2
m/s,
,因此输水管采用 800mm 的钢管。
五、水泵设计流量及扬程
1、取水头部到泵房吸水间的水头损失
在正常工作最大流量下的情况下,由于有两条自流管,当一条自流管检修时,另 一条输水管应通过 75%的设计流量,即
取水工程课程设计计算书
《城市水资源与取水工程》课程设计任务书
一.任务书
本课程设计的任务就是根据所给定的原始资料设计某城市新建水源工程的 取水泵房。 一、设计目的
本课程设计的主要目的就是把《泵与泵站》、《城市水资源与取水工程》中所 获得的理论知识加以系统化,并应用于设计工作中,使所学知识得到巩固与提高, 同时培养同学们有条理地创造性地处理设计资料的独立工作能力。 二、设计基本资料
取水工程课程设计计算书
由式 h=il(l=100m),得 包括局部水头损失而加大的系数)。 取水头部的水头损失取 h2=0、4m;
(1、1 就是
所以从吸水头部到吸水井的水头损失 H=
2、水泵所需的净扬程 HST
因为从吸水头部到吸水井的水头损失为 0、82m,则吸水间中的最高水位标高: H 洪=(73、2-0、82)m=72、38m H 枯=(65、5-0、82)m=64、68m
s——栅条厚度,取 10mm 则:k2=b/(b+s)=40/(40+10)=0、8
取水头部两面进水,采用 4 个栅格,单个栅格的面积为 f=F/4=4、48/4=1、12m2 查《给水排水设计手册》第三册得: 选用的栅格尺寸为:
进水口尺寸为: 有效面积为:1、18m2 标准图号为 S321-1,型号为 12
所以所需的净扬程 HST 为: 洪水位时,HST 洪=95、20-72、38=22、82m 枯水位时,HST 枯=95、20-64、68=30、52m
3、输水干管中的水头损失 (按远期考虑) 设采用两条 DN800 钢管并联作为原水输水干管, 一条管管检修时,另一条输水管 应通过 75%的设计流量(按远期考虑),即:
取水工程课程设计计算书
(4)自流管设计计算 (5)水泵设计流量及扬程 (6)水泵机组选择 (7)吸、压水管的设计 (8)机组及管路布置 (9)泵站内管路的水力计算 (10)辅助设备的选择与布置 (11)泵站各部分标高的确定 (11)泵房平面尺寸确定 (12)取水构筑物总体布置草图(包括取水头部与取水泵站) 2、 设计图纸 根据设计计算成果及取水构筑物的布置草图,按工艺初步设计要求绘制取水 头部平面图、剖面图;取水泵房平面图、剖面图及机组大样图,图中应绘出各主要 设备、管道、配件及辅助设备的位置、尺寸、标高。绘制取水工程枢纽图。 泵站建筑部分可示意性表示或省略,在图纸上应列出泵站与取水头部主要设 备及管材配件的等材料表。
