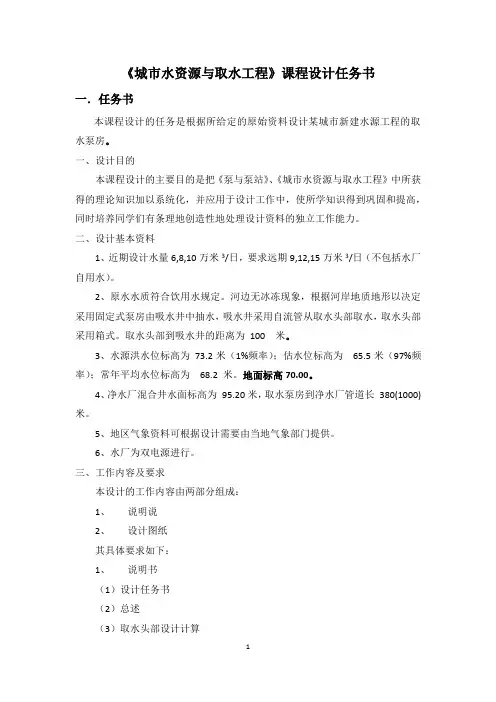

《城市水资源与取水工程》课程设计任务书一．任务书本课程设计的任务是根据所给定的原始资料设计某城市新建水源工程的取水泵房。
一、设计目的本课程设计的主要目的是把《泵与泵站》、《城市水资源与取水工程》中所获得的理论知识加以系统化，并应用于设计工作中，使所学知识得到巩固和提高，同时培养同学们有条理地创造性地处理设计资料的独立工作能力。
二、设计基本资料1、近期设计水量6,8,10万米3/日，要求远期9,12,15万米3/日（不包括水厂自用水）。
2、原水水质符合饮用水规定。
河边无冰冻现象，根据河岸地质地形以决定采用固定式泵房由吸水井中抽水，吸水井采用自流管从取水头部取水，取水头部采用箱式。
取水头部到吸水井的距离为100 米。
3、水源洪水位标高为73.2米（1%频率）；估水位标高为65.5米（97%频率）；常年平均水位标高为68.2 米。
地面标高70.00。
4、净水厂混合井水面标高为95.20米，取水泵房到净水厂管道长380(1000)米。
5、地区气象资料可根据设计需要由当地气象部门提供。
6、水厂为双电源进行。
三、工作容及要求本设计的工作容由两部分组成：1、说明说2、设计图纸其具体要求如下：1、说明书（1）设计任务书（2）总述（3）取水头部设计计算（4）自流管设计计算（5）水泵设计流量及扬程（6）水泵机组选择（7）吸、压水管的设计（8）机组及管路布置（9）泵站管路的水力计算（10）辅助设备的选择和布置（11）泵站各部分标高的确定（11）泵房平面尺寸确定（12）取水构筑物总体布置草图（包括取水头部和取水泵站）2、设计图纸根据设计计算成果及取水构筑物的布置草图，按工艺初步设计要求绘制取水头部平面图、剖面图；取水泵房平面图、剖面图及机组大样图，图中应绘出各主要设备、管道、配件及辅助设备的位置、尺寸、标高。
绘制取水工程枢纽图。
泵站建筑部分可示意性表示或省略，在图纸上应列出泵站和取水头部主要设备及管材配件的等材料表。
二、总述本次设计为一级泵站，给水泵站采用圆形钢筋混凝土结构，泵房设计外径为16m，泵房上设操作平台。
《取水工程》课程设计任务书
《取水工程》课程设计任务书《水资源利用与保护》课程设计任务书本课程设计的任务是根据所给定的原始资料设计某城市新建水源工程的取水泵房。
一、设计目的本课程设计的主要目的是把《泵与泵站》、《水资源利用与保护》中所获得的理论知识加以系统化，并应用于设计工作中，使所学知识得到巩固和提高，同时培养同学们有条理地创造性地处理设计资料的独立工作能力。
二、设计基本资料1、近期设计水量8万米3/日，要求远期12万米3/日（不包括水厂自用水）。
2、原水水质符合饮用水规定。
河边无冰冻现象，根据河岸地质地形以决定采用固定式泵房由吸水井中抽水，吸水井采用自流管从取水头部取水，取水头部采用箱式。
取水头部到吸水井的距离为100 米。
3、水源洪水位标高为73.2米（1%频率）；估水位标高为65.5米（97%频率）；常年平均水位标高为68.2 米。
地面标高70.00。
4、净水厂混合井水面标高为95.20米，取水泵房到净水厂管道长380米。
5、地区气象资料可根据设计需要由当地气象部门提供。
6、水厂为双电源进行。
设计流量的确定和扬程的估计。
（1）设计流量Q。
考虑到输水干管漏损和净化场本身用水。
取自用水系数α=1.05则：近期设计流量为Q=1.05*80000/24=3500m^3/h=0.972m^3/s 远期设计流量为Q=1.05*12000/24=5250 m^3/h=1.458 m^3/s(2)设计扬程泵的扬程由所需要的静扬程和管道的水头损失。
1，泵的静扬程：由吸水井的水面和净水厂混合井的水面的高程差得到，吸水井的水面高度我们需要知道河水的洪水期和枯水期的水面高度以及自流管的水头损失来得到。
在极端情况下，一条管检修，另外一条管承担75%的流量是时Q`=1.458 m^3/s*0.75=1093.5L/S。
自流管的流速V=Q`/D,我们在Q=1100L/S情况下查得Dg=900，v=1.73,1000i=3.67。
壁厚为10mm时，k=1。
取水工程设计方案说明
取水工程设计方案说明一、项目背景随着城市的快速发展和人口的增加，城市用水需求量也在不断增加。
然而，由于受地下水资源限制和水质污染等因素的影响，城市地下水资源已经无法满足城市用水的需求。
因此，需要进行取水工程设计，以保障城市用水供应的可持续发展。
本文将针对取水工程设计方案进行详细阐述。
二、项目概况项目位于城市郊区，主要涉及取水设施、水泵站、配电设施、管网等方面。
基本设计内容包括：1、取水点的选址、取水水源的水质分析、取水点附近气候、地质情况的调查研究分析；2、取水设施的选择和设计，包括泵站、输水管道等设施的规划和设计。
三、设计目标1、保障城市用水需求，保证城市用水供应的持续性和安全性；2、充分利用当地水资源，提高城市水资源的利用效率；3、保护和改善地下水资源的质量和数量。
四、设计原则1、科学、合理的选择取水点，确保水源的水质和数量符合城市用水标准；2、全面考虑取水工程的环境和气候因素，确保取水设施可以在各种自然条件下正常运行；3、采用先进的技术和设备，提高取水设施的效率和稳定性；4、遵守环保法规，保障取水工程对环境的影响与破坏最小化。
五、取水点选址分析在进行取水点选址时，首先要进行水资源的评估和水质分析。
其次，对于取水点周边的地质情况和地下水层情况进行详细调查和研究。
最后，综合考虑水源的水质、数量和地质情况等因素，选择最适合的取水点。
六、取水设施设计1、泵站设计：根据取水点的水源情况和输水距离等因素，确定泵站的型号和数量，并设计泵站的布局和结构。
2、输水管道设计：根据输水距离、输水流量和输水管道的材料等因素，设计输水管道的直径和布置方案，并计算输水管道的受力情况和防腐蚀措施。
七、配电设施设计由于取水设施需要电力供应，因此需要设计配电设施。
在进行配电设施设计时，应考虑设备的功率、运行功率、起动电流等因素，并根据实际情况设计配电线路和开关设备。
八、管网设计为了保障城市用水供应的稳定性和安全性，需要进行管网设计。
取水工程课程设计计算书
《城市水资源与取水工程》课程设计任务书一．任务书本课程设计的任务是根据所给定的原始资料设计某城市新建水源工程的取水泵房。
一、设计目的本课程设计的主要目的是把《泵与泵站》、《城市水资源与取水工程》中所获得的理论知识加以系统化，并应用于设计工作中，使所学知识得到巩固和提高，同时培养同学们有条理地创造性地处理设计资料的独立工作能力。
二、设计基本资料1、近期设计水量6,8,10万米3/日，要求远期9,12,15万米3/日（不包括水厂自用水）。
2、原水水质符合饮用水规定。
河边无冰冻现象，根据河岸地质地形以决定采用固定式泵房由吸水井中抽水，吸水井采用自流管从取水头部取水，取水头部采用箱式。
取水头部到吸水井的距离为100 米。
3、水源洪水位标高为73.2米（1%频率）；估水位标高为65.5米（97%频率）；常年平均水位标高为68.2 米。
地面标高70.00。
4、净水厂混合井水面标高为95.20米，取水泵房到净水厂管道长380(1000)米。
5、地区气象资料可根据设计需要由当地气象部门提供。
6、水厂为双电源进行。
三、工作内容及要求本设计的工作内容由两部分组成：1、说明说2、设计图纸其具体要求如下：1、说明书（1）设计任务书（2）总述（3）取水头部设计计算（4）自流管设计计算（5）水泵设计流量及扬程（6）水泵机组选择（7）吸、压水管的设计（8）机组及管路布置（9）泵站内管路的水力计算（10）辅助设备的选择和布置（11）泵站各部分标高的确定（11）泵房平面尺寸确定（12）取水构筑物总体布置草图（包括取水头部和取水泵站）2、设计图纸根据设计计算成果及取水构筑物的布置草图，按工艺初步设计要求绘制取水头部平面图、剖面图；取水泵房平面图、剖面图及机组大样图，图中应绘出各主要设备、管道、配件及辅助设备的位置、尺寸、标高。
绘制取水工程枢纽图。
泵站建筑部分可示意性表示或省略，在图纸上应列出泵站和取水头部主要设备及管材配件的等材料表。
给水厂取水工程课程设计

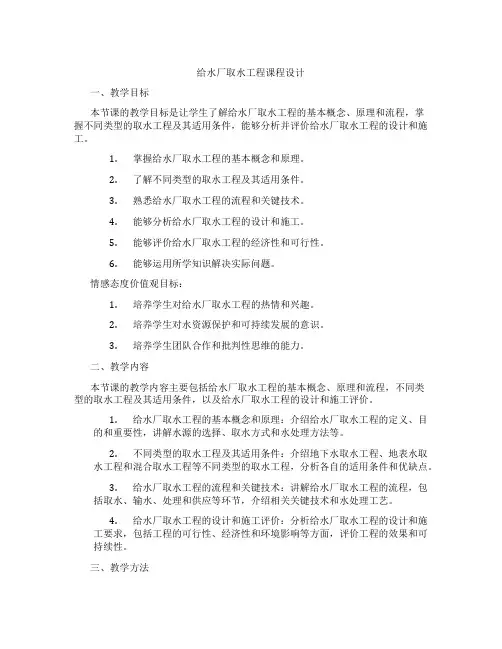

给水厂取水工程课程设计一、教学目标本节课的教学目标是让学生了解给水厂取水工程的基本概念、原理和流程，掌握不同类型的取水工程及其适用条件，能够分析并评价给水厂取水工程的设计和施工。
1.掌握给水厂取水工程的基本概念和原理。
2.了解不同类型的取水工程及其适用条件。
3.熟悉给水厂取水工程的流程和关键技术。
4.能够分析给水厂取水工程的设计和施工。
5.能够评价给水厂取水工程的经济性和可行性。
6.能够运用所学知识解决实际问题。
情感态度价值观目标：1.培养学生对给水厂取水工程的热情和兴趣。
2.培养学生对水资源保护和可持续发展的意识。
3.培养学生团队合作和批判性思维的能力。
二、教学内容本节课的教学内容主要包括给水厂取水工程的基本概念、原理和流程，不同类型的取水工程及其适用条件，以及给水厂取水工程的设计和施工评价。
1.给水厂取水工程的基本概念和原理：介绍给水厂取水工程的定义、目的和重要性，讲解水源的选择、取水方式和水处理方法等。
2.不同类型的取水工程及其适用条件：介绍地下水取水工程、地表水取水工程和混合取水工程等不同类型的取水工程，分析各自的适用条件和优缺点。
3.给水厂取水工程的流程和关键技术：讲解给水厂取水工程的流程，包括取水、输水、处理和供应等环节，介绍相关关键技术和水处理工艺。
4.给水厂取水工程的设计和施工评价：分析给水厂取水工程的设计和施工要求，包括工程的可行性、经济性和环境影响等方面，评价工程的效果和可持续性。
三、教学方法为了激发学生的学习兴趣和主动性，本节课将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。
1.讲授法：通过教师的讲解，引导学生掌握给水厂取水工程的基本概念、原理和流程。
2.讨论法：学生进行小组讨论，分享不同类型的取水工程及其适用条件的认识和看法。
3.案例分析法：分析给水厂取水工程的实际案例，让学生学会评价工程的设计和施工效果。
4.实验法：进行给水厂取水工程的实验操作，让学生亲身体验并理解相关技术和工艺。
《城市水资源与取水工程》课程设计

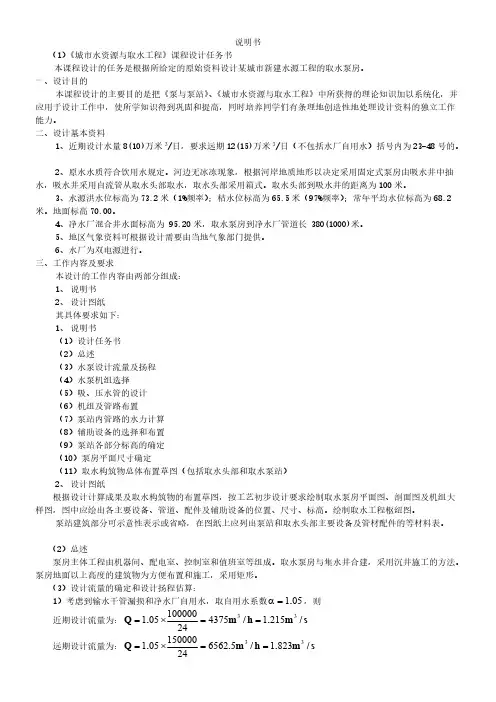

说明书（1）《城市水资源与取水工程》课程设计任务书本课程设计的任务是根据所给定的原始资料设计某城市新建水源工程的取水泵房。
一、设计目的本课程设计的主要目的是把《泵与泵站》、《城市水资源与取水工程》中所获得的理论知识加以系统化，并应用于设计工作中，使所学知识得到巩固和提高，同时培养同学们有条理地创造性地处理设计资料的独立工作能力。
二、设计基本资料1、近期设计水量8(10)万米3/日，要求远期12(15)万米3/日（不包括水厂自用水）括号内为23-48号的。
2、原水水质符合饮用水规定。
河边无冰冻现象，根据河岸地质地形以决定采用固定式泵房由吸水井中抽水，吸水井采用自流管从取水头部取水，取水头部采用箱式。
取水头部到吸水井的距离为100米。
3、水源洪水位标高为73.2米（1%频率）；枯水位标高为65.5米（97%频率）；常年平均水位标高为68.2 米。
地面标高70.00。
4、净水厂混合井水面标高为 95.20米，取水泵房到净水厂管道长 380(1000)米。
5、地区气象资料可根据设计需要由当地气象部门提供。
6、水厂为双电源进行。
三、工作内容及要求本设计的工作内容由两部分组成：1、说明书2、设计图纸其具体要求如下：1、说明书（1）设计任务书（2）总述（3）水泵设计流量及扬程（4）水泵机组选择（5）吸、压水管的设计（6）机组及管路布置（7）泵站内管路的水力计算（8）辅助设备的选择和布置（9）泵站各部分标高的确定（10）泵房平面尺寸确定（11）取水构筑物总体布置草图（包括取水头部和取水泵站）2、设计图纸根据设计计算成果及取水构筑物的布置草图，按工艺初步设计要求绘制取水泵房平面图、剖面图及机组大样图，图中应绘出各主要设备、管道、配件及辅助设备的位置、尺寸、标高。
绘制取水工程枢纽图。
泵站建筑部分可示意性表示或省略，在图纸上应列出泵站和取水头部主要设备及管材配件的等材料表。
（2）总述泵房主体工程由机器间、配电室、控制室和值班室等组成。
取水工程设计
给排水课程设计设计一城市自然条件一、地下水E市基本无地下水可以开采利用。
二、地表水碧流河贯通E市全境，其水文情况为：历年最大流量为952m3/s，最小流量为8.25m3/s,最高水位66.82m(P=1%)，最小水位59.98m(P=97%)，平均水位62.84m。
浪高1.1m.碧流河水质符合《生活饮用水水源水质标准》二级标准。
该市有东风水库、万福水库。
其中，离市区最近的无金矿污染的为距离市区30公里，万福水库上游2.5公里。
水库水量充足，水质好。
三、气象该市属亚热带湿润气候，年平均气温18摄氏度，最高气温39摄氏度，最低气温零下9摄氏度，最高月平均气温29.2摄氏度，最低月平均气温5.6摄氏度。
日照时速1850小时，无霜期260天左右，有冰雹、暴雨、干旱等灾害气候影响。
降雨量：多年平均降雨量为1600-2000mm左右，最高降雨量2672.5mm，最小降雨量1432.6mm.境内气候湿润温和，四季分明。
四、城市规划与供水规模规划到2015年，城市人口规模为2.8万人，生活用水量标准200L/人·d，日工业产值80万元，万元产值耗水量140m3/万元，日变化系数1.20，未预见漏失量20％Q计。
规划到2025年，城市人口规模为4万人，日工业产值120万元，最高日万元产值耗水量100m3/万元，综合生活用水量标准200L/人·d，日变化系数1.10，未预见漏失量20％Q计。
最高日一、设计内容1、取水工程：水源选择、取水方案及位置的确定、取水构筑物形式和设备设计计算并绘图。
二、供水水质及水压水厂出厂水质统一按现行国家生活饮用水卫生标准考虑。
水厂出厂水压为0.38MPa，以满足接管点处服务水头0.25MPa。
设计二河南省B城市给水工程前期设计1.1可行性方案的确定1、水质的要求根据城市生活用水标准，生活用水要求无色无味，不含肉眼可见物，浊度低于3度，各项化学、物理、生物学指标均要满足要求。
取水工程课程设计2
《取水工程》课程设计-30000m3/d地下水水源设计计算书姓名：专业班级：组别：指导老师：日期：1.题目30000m3/d地下取水水源设计计算2.目的培养学生运用所学的水文地质和地下水取水工程的知识，解决实际问题的能力，进一步提高计算、绘图、使用规范、手册和技术资料的基本技能。
3.要求⑴确定取水型式与构造、取水设备，确定井群布置的方案。
⑵计算书要文字简练，字体端正，计算正确，图表清晰美观。
4.资料(1)水源地开采范围长×宽=950×900(2)地下水流向及水位1.自北向南流动2.静水位：10.00m(3)含水层性质：承压含水层岩性：粗砂夹砾石埋深：52~73m（厚度为21m）渗透系数：K=53.2m/d 影响半径：R=180.5m 水质资料:符合《生活饮用水卫生标准》（GB5749-2006）(4)勘探试验井井距：L试=54.59m 井径：D试=300mm(5)抽水试验资料表1 抽水试验资料1、取水型式的确定根据室外给水规范GB50013-2006 5.2.2地下水取水构筑物型式的选择，应根据水文地质条件，通过技术经济比较确定。
管井适用于含水层厚度大于4m，底板埋藏深度大于8m；选择管井。
2、单井的设计计算(1)涌水量曲线方程的确定1）涌水量曲线方程类型判别1#井图确法2#井图确法曲度值法曲度两种方法判别结果比较表2）涌水量曲线方程的确定 幂指数型：m1nS Q =；()()22lgs lgs 3lgs *lgQ lgs *lgQ 3m 1∑∑∑∑∑--=； ∑∑-=lgs m1lgQ lgn *3；1#井 0.89312.16S Q =；2#井 0.8859.550S Q =为了安全稳定供水，取斜率较小的作为Q-S 曲线，即0.8859.550S Q =(2)设计降深的确定考虑供水安全和含水层埋藏条件，取S 设=1.3S max设计降深及单井流量的确定S 设=1.3Sm max =1.3×4.68=6.084m 。
取水工程课程设计
兰州交通大学环境与市政工程学院设计任务书设计名称：取水工程大作业系别：给排水科学与工程专业：12给水排水班级：（1）（2）（3）2015年121日至2015年12月31日指导教师签字：年月日根据给水排水专业课程设计大纲制订本任务书。
一、课程设计的目的取水工程课程设计是《水资源利用与保护》课程教学的重要环节，学生通过本课程的设计，培养学生对城市一级泵站设计和工程制图的能力，对一级泵站进行设计计算和绘图等环节进行训练，巩固和进一步领会所学的有关内容，并培养学生分析问题和解决问题的能力。
二、课程设计题目1、取水工程设计2、流量要求：一班40000～80000m3/d；二班80000～125000 m3/d；三班150000～190000 m3/d。
其中每5人流量相同，按学号排列，流量间隔为5000 m3/d。
3、构筑物设计：本次设计构筑物可以选择固定式和活动式取水构筑物，具体同学可以自定。
三、课程设计时间及进度安排1、起止时间：2015.12.1-2015.12.312、进度安排表：四、设计原始资料某城市新建水源工程，采用固定式取水泵房用两条（根据设计数据确定直径）管线从江中取水，该江水中含有少量泥沙。
水源洪水位标高位27.00 m（1％频率），枯水位标高为22.20 m（按97％频率），最枯水位为21.80m。
一级泵站地面标高为30 m。
给水净化厂反应池前配水井的水面标高为38.00 m，江中心距泵房集水井全长150 m，泵站到净化厂的输水干管全长3000 m。
五、设计成果（具体要求内容供参考）1、设计成果：包括课程设计计算说明书、图纸2、课程设计计算说明书的要求：①课程设计说明书的内容包括：摘要，目录，设计任务和依据概述，取水头部的确定及计算，泵站主要设备的工艺计算与选型说明，泵站平面布置与说明。
②课程设计计算说明书文字要通顺、层次清楚、工艺方案选择合理、选定的参数要有依据、计算正确、各种符号应注有文字说明、必要时列出计算数据表格；③课程设计说明书一律采用手写，不接受电子计算说明书。
《水源工程课程设计》任务书
《水源工程课程设计》任务书一、水源工程设计的目的和意义水源工程课程设计是《水资源利用与保护》课程教学的实践性教学环节，是教学计划的重要组成部分，培养学生综合运用所学各门课程基本理论、基本知识和基本技能，分析解决实际工程问题能力，目的是通过课程设计巩固提高学生设计计算能力，使学生所获得专业理论知识加以系统化、整体化，以巩固所学专业知识。
通过本课程设计还可以训练学生工程设计的基本技能，提高其设计计算能力、编写说明书的能力和工程图纸的表达能力。
二、水源工程课程设计的基本要求1．课程设计中应发挥独立思考和独立工作的能力，学会资料的收集、整理、分析和应用；掌握水源工程设计的基本方法和技能；2．水源工程课程设计重点训练学生使用设计规范和设计手册进行取水构筑物设计的能力，计算步骤；3．课程设计不要求对设计方案进行比较，但应对所选用的处理构筑物类型，按其技术特征加以说明；4．使学生在设计计算、制图技能、文字组织等方面得到一次系统的训练。
设计计算说明书要求内容完整，简明扼要，语句通顺，字迹端正；三、设计的注意事项1. 学生应发挥独立思考和独立工作的能力，在教师指导下，按照设计进度按时独立完成设计内容。
2. 按时提交规定的设计图纸和设计计算说明书。
3. 设计过程中不得有抄袭行为，不能让其他人代做设计。
4. 经常与指导教师交流，定期让指导教师检查所做内容；若发现错误，及时修改。
5. 设计中应按照相关设计规范和要求进行设计参数选取和设计。
6.自觉遵守教室使用的相关规则，定期打扫课程设计工作现场的卫生，保持良好的工作环境。
7. 课程设计成果及资料应交系(教研室)资料室收存，不得擅自带离学校。
8. 水源工程课程设计学分和时间安排：水源工程课程设计共5天时间。
时间安排如表1所示。
表1课程设计时间安排表四、设计的内容和任务1. 设计任务：取水构筑物设计计算，绘制图纸。
2.设计内容：水源工程课程设计主要完成以下内容：认真阅读课程设计任务书，弄懂设计意图及设计要求。
