∑Ni——冲切破坏锥体范围内各桩的净反力设计值之和； 三桩三角形承台（图 4）可按下式计算：
Fl ≤ [β ox (2by + a y1 + a y2 ) + (β oy1 + β oy2 )(bx + a x )]β hp f t h0
（26）
式中 ax 、 a y1 、 a y2 ——冲跨，冲切破坏锥体侧面顶边与底边间的水平距离；
(17)
M2
=
N max 3
(αs
−
0.75 4 −α 2 c2 )
（18）
4
As 2
≥
γ 0M2 0.9 f y h0
（19）
式中 M1、M2 ——分别为由承台形心到承台两腰和底边的距离范围内板带的弯矩设计 值；
s——长向桩距； α——短向桩距与长向桩距之比，当α小于 0.5 时，应按变截面的二桩承台设计； c1、c2——分别为垂直于、平行于承台底边的柱截面边长。 (2)、桩基承台受冲切计算 a、柱对承台的冲切 矩形承台受柱冲切承载力可按下列公式计算（图 3）
清晰。 7．提交设计计算说明书一份，施工图纸 2 张（建议用 2 号绘图纸，1:10～1:30）。
四、设计步骤（供参考） 1． 确定桩型，桩基持力层，承台埋深及高度，桩长。 2． 初步确定基桩承载力。 3． 初步确定桩数、桩的平面布置及承台平面尺寸。 4． 确定基桩承载力设计值及其桩数。 5． 确定承台尺寸。 6． 计算桩顶荷载设计值。 7． 承台抗冲切验算。 8． 承台抗剪验算 9． 承台受弯承载力计算及其配筋计算。 10．承台局部受压计算。 11．绘制施工图。
λoy = aoy / ho
(25)
中南大学基础工程课程设计任务书
中南大学土木建筑学院《基础工程》课程设计任务及指导书指导书一、课程设计说明（一）目的和任务课程设计是专业教学计划中的重要环节，通过该教学环节使学生对所学课程的理论知识有更全面系统的了解，并应用于实际工程设计，拓宽学生的知识面，巩固所学知识，提高学生分析问题，解决实际问题的能力。
（二）设计要求1．必须按照设计任务书的要求完成全部规定内容，严格遵守国家颁布的有关技术规范和规定；2．设计图件采用计算机绘制，要求线条清晰、整洁美观，符合有关制图规范；3．设计书一律用计算机打印,文句通顺、简明扼要，文中计量单位一律采用国际标准。
二、注意事项1. 每位同学应严格按所规定的题目和条件，独立完成设计计算书和设计图纸，严禁抄袭。
否则成绩以不及格计。
2. 图纸规格为2号，一律要求计算机绘图。
3. 做到图面整洁、布图合理，文字、数字及符号大小适当、书写规范。
4. 课程设计完成后，各人将设计图纸向内折叠好（图标部分向外翻出一角），并将设计计算书插入叠好的图纸内。
5. 设计资料上交截止时间：第17周星期五下午5：00（由班长或课代表收齐交指导老师）。
三、参考文献（1）建筑桩基技术规范（JGJ94-94），中国建筑科学研究院，中国建筑工业出版社，1994。
（2）桩基工程手册，史佩栋主编，中国建筑工业出版社，2008（3）基础工程，周景星等编，清华大学出版社。
（4）建筑地基基础设计规范（GBJ50007－2002），中华人民共和国建设部编，中国建筑工业出版社。
（5）地基及基础工程，顾晓鲁编，中国建筑工业出版社，2003。
（6）桩基础设计方法与施工技术，高大钊等编著，机械工业出版社，2002（7）中华人民共和国铁道部. 《铁路桥涵设计规范》TBJ 2-96.铁道部标准司科情所.1996 （8）李克钏.《基础工程》.北京：中国铁道出版社.2000.（9）铁路工程设计技术手册.《桥梁地基和基础》.北京：人民铁道出版社.1978. （10）李亮、魏丽敏等主编《基础工程》，中南大学出版社，2005任务书题目1：铁路桥墩桩基础设计一．设计资料1. 线路：双线、直线、坡度4‰、线间距5m，双块式无碴轨道及双侧1.7m宽人行道，其重量为44.4kN/m。
《基础工程》课程设计任务书与指导书2(桩基础)

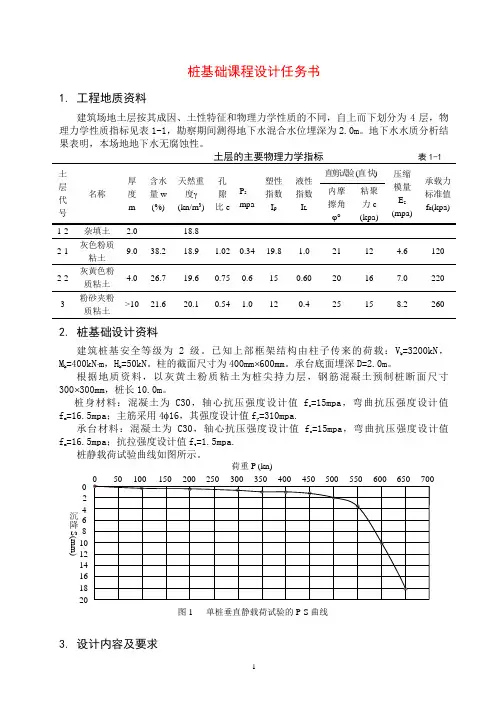

桩基础课程设计任务书1. 工程地质资料建筑场地土层按其成因、土性特征和物理力学性质的不同，自上而下划分为4层，物理力学性质指标见表1-1，勘察期间测得地下水混合水位埋深为2.0m 。
地下水水质分析结果表明，本场地地下水无腐蚀性。
土层的主要物理力学指标 表1-1土层代号 名称厚度 m 含水量w (%) 天然重度γ (kn/m 3) 孔隙比e塑性 指数 I p 液性指数 I L 直剪试验 (直 快) 压缩模量E s (mpa) 承载力标准值f k (kpa)P s mpa 内摩 擦角ϕ︒粘聚力c (kpa) 1-2 杂填土 2.0 18.82-1 灰色粉质粘土 9.0 38.2 18.9 1.02 0.34 19.8 1.0 21 12 4.6 120 2-2 灰黄色粉质粘土 4.0 26.7 19.6 0.75 0.6 15 0.60 20 16 7.0 220 3粉砂夹粉质粘土>1021.620.10.541.0120.425158.22602. 桩基础设计资料建筑桩基安全等级为2级。
已知上部框架结构由柱子传来的荷载：V k =3200kN ，M k =400kN ⋅m ，H k =50kN 。
柱的截面尺寸为400mm ⨯600mm 。
承台底面埋深D=2.0m 。
根据地质资料，以灰黄土粉质粘土为桩尖持力层，钢筋混凝土预制桩断面尺寸300⨯300mm ，桩长10.0m 。
桩身材料：混凝土为C30，轴心抗压强度设计值f c =15mpa ，弯曲抗压强度设计值f m =16.5mpa ；主筋采用4φ16，其强度设计值f y =310mpa.承台材料：混凝土为C30，轴心抗压强度设计值f c =15mpa ，弯曲抗压强度设计值f m =16.5mpa ；抗拉强度设计值f t =1.5mpa. 桩静载荷试验曲线如图所示。
3. 设计内容及要求0 100 50 150 200 250 300 350 400 450 500 550 600 650 700 0 2018 16 14 12 10 2 4 6 8 荷重P (kn) 沉降S(mm)图1 单桩垂直静载荷试验的P-S 曲线(1) 单桩竖向承载力标准值和设计值的计算(2) 确定桩数和桩的平面布置(3) 群桩中基桩受力验算(4) 群桩承载力验算(5) 承台结构设计及验算(6) 桩及承台施工图设计：包括桩平面布置图、桩身配筋图、承台配筋图和必要的施工说明(7)需提交的报告：计算说明书和桩基础施工图。
地基基础设计任务书与指导

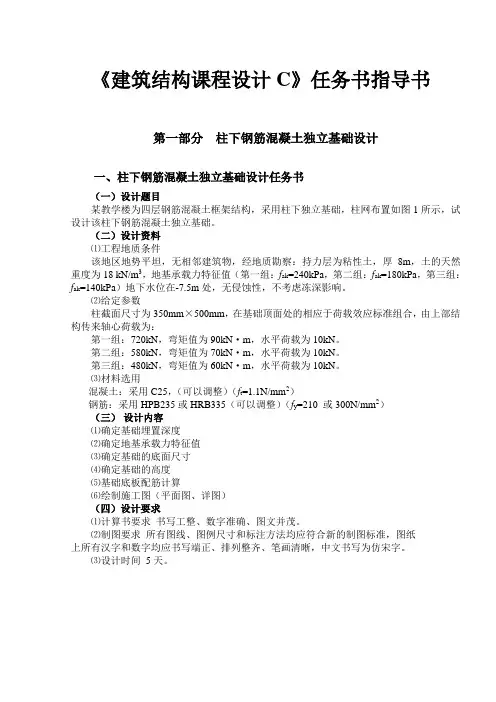

《建筑结构课程设计C》任务书指导书第一部分柱下钢筋混凝土独立基础设计一、柱下钢筋混凝土独立基础设计任务书（一）设计题目某教学楼为四层钢筋混凝土框架结构，采用柱下独立基础，柱网布置如图1所示，试设计该柱下钢筋混凝土独立基础。
（二）设计资料⑴工程地质条件该地区地势平坦，无相邻建筑物，经地质勘察：持力层为粘性土，厚8m，土的天然重度为18 kN/m3，地基承载力特征值（第一组：f ak=240kPa，第二组：f ak=180kPa，第三组：f ak=140kPa）地下水位在-7.5m处，无侵蚀性，不考虑冻深影响。
⑵给定参数柱截面尺寸为350mm×500mm，在基础顶面处的相应于荷载效应标准组合，由上部结构传来轴心荷载为：第一组：720kN，弯矩值为90kN·m，水平荷载为10kN。
第二组：580kN，弯矩值为70kN·m，水平荷载为10kN。
第三组：480kN，弯矩值为60kN·m，水平荷载为10kN。
⑶材料选用混凝土：采用C25，（可以调整）（f t=1.1N/mm2）钢筋：采用HPB235或HRB335（可以调整）（f y=210 或300N/mm2）（三）设计内容⑴确定基础埋置深度⑵确定地基承载力特征值⑶确定基础的底面尺寸⑷确定基础的高度⑸基础底板配筋计算⑹绘制施工图（平面图、详图）（四）设计要求⑴计算书要求书写工整、数字准确、图文并茂。
⑵制图要求所有图线、图例尺寸和标注方法均应符合新的制图标准，图纸上所有汉字和数字均应书写端正、排列整齐、笔画清晰，中文书写为仿宋字。
⑶设计时间5天。
二、柱下钢筋混凝土独立基础课程设计指导书（一） 确定基础埋置深度d 同前所述 （二）确定地基承载特征值f a 同前所述)5.0()3(-+-+=d b f f m d b ak a γηγη （三）确定基础的底面面积A ≥hf F ⨯-γa k式中各符号意义同前所述（四）持力层强度验算⎪⎭⎫ ⎝⎛±+=l e A G F p 0k k k maxk min 61≤1.2f a2k mink max k p p p +=≤f a式中 p k ——相应于荷载效应标准组合时，基础底面处的平均压力值(kPa)；p kmax ——相应于荷载效应标准组合时，基础底面边缘的最大压力值(kPa)； p kmin ——相应于荷载效应标准组合时，基础底面边缘的最小压力值(kPa)； F k ——相应于荷载效应标准组合时，上部结构传至基础顶面的竖向力值kN)； G k ——基础自重和基础上的土重(kN)； A ——基础底面面积(m 2)； e 0——偏心距(m)；f a ——修正后的地基承载力特征值(kPa)； l ——矩形基础的长度(m)。
地基基础课程设计指导书+任务书
地基基础课程设计指导书+任务书地基基础课程设计任务书1.1设计资料1、地形：拟建建筑场地平整2、工程地质资料：自上而下依次为：①杂填土：厚约0.5m，含部分建筑垃圾；②粉质粘土：厚1.2m，软塑，潮湿，承载力特征值f ak = 130kPa‘③粘土：厚1.5m，可塑，稍湿，承载力特征值f ak= 180kPa‘④全风化砂质泥岩：厚2.7m,承载力特征值fak =240 kPa⑤强风化砂质泥岩：厚3.0m,承载力特征值f ak=300kPa⑥中风化砂质泥岩：厚4.0m,承载力特征值fak =620kPa3、水文资料为：地下水对混凝土无侵蚀性。
地下水位深度：位于地表下1.5m。
4、上部结构资料：上部结构为多层全现浇框架结构，室外地坪标高同自然地面，室内外高差450mm。
柱网布置见下图：上部结构作用在柱底的荷载标准值见表2柱底荷载标准值表2上部结构作用在柱底的荷载效应基本组合设计值见表3：5、材料：混凝土等级C 25~C30,钢筋I、U级。
1.2设计要求：每班分为3个组。
第1组共十人，基础持力层选用③土层，设计A轴柱下独立基础；第2组共十人，基础持力层选用④土层，设计B轴柱下独立基础；第3组共十人，基础持力层选用③土层，设计C轴柱下独立基础；每人根据所在组号和题号，完成各自要求的轴线基础设计。
对另外两根轴线的基础，只要求根据所给荷载确定基础底面尺寸。
1.3设计内容1、设计柱下独立基础包括确定基础埋深、基础底面尺寸，对基础进行结构的内力分析、强度计算，确定基础高度、进行配筋计算，并满足构造设计要求，编写设计计算书。
2、绘制基础施工图包括基础平面布置图、基础大样图，并提出必要的技术说明。
1.4地基基础设计成果1地基基础设计计算书(1)设计计算书封面封面上应写明设计题目、学生姓名、专业、年级、指导教师姓名、完成日期(2)目录及正文格式(格式另见附属文件)。
2设计图纸设计要求：绘制比例为1: 100或1: 200A3图纸打印稿地基基础课程设计指导书地基基础设计是土木工程结构设计的重要组成部分，必须根据上部结构条件(建筑物的用途和安全等级、建筑布置、上部结构类型等)和工程地质条件(建筑场地、地基岩土和气候条件等)，结合考虑其他方面的要求(工期、施工条件、造价和节约资源等)，合理选择地基基础方案，因地制宜，精心设计，以确保建筑物和构筑物的安全和正常使用。
基础工程课程设计任务书

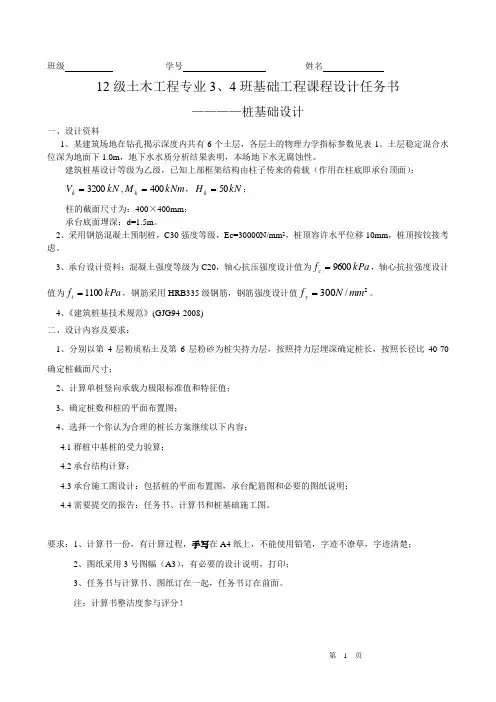

第 1 页班级 学号 姓名12级土木工程专业3、4班基础工程课程设计任务书————桩基础设计一、设计资料1、某建筑场地在钻孔揭示深度内共有6个土层，各层土的物理力学指标参数见表1。
土层稳定混合水位深为地面下1.0m ，地下水水质分析结果表明，本场地下水无腐蚀性。
建筑桩基设计等级为乙级，已知上部框架结构由柱子传来的荷载（作用在柱底即承台顶面）：kN V k 3200=,kNm M k 400=，kN H k 50=；柱的截面尺寸为：400×400mm ；承台底面埋深：d=1.5m 。
2、采用钢筋混凝土预制桩，C30强度等级，Ec=30000N/mm 2，桩顶容许水平位移10mm ，桩顶按铰接考虑。
3、承台设计资料：混凝土强度等级为C20，轴心抗压强度设计值为kPa f c 9600=，轴心抗拉强度设计值为kPa f t 1100=，钢筋采用HRB335级钢筋，钢筋强度设计值2/300mm N f y =。
4、《建筑桩基技术规范》(GJG94-2008) 二、设计内容及要求：1、分别以第4层粉质粘土及第6层粉砂为桩尖持力层，按照持力层埋深确定桩长，按照长径比40-70确定桩截面尺寸；2、计算单桩竖向承载力极限标准值和特征值；3、确定桩数和桩的平面布置图；4、选择一个你认为合理的桩长方案继续以下内容； 4.1群桩中基桩的受力验算； 4.2承台结构计算；4.3承台施工图设计：包括桩的平面布置图，承台配筋图和必要的图纸说明； 4.4需要提交的报告：任务书、计算书和桩基础施工图。
要求：1、计算书一份，有计算过程，手写在A4纸上，不能使用铅笔，字迹不潦草，字迹清楚；2、图纸采用3号图幅（A3），有必要的设计说明，打印；3、任务书与计算书、图纸订在一起，任务书订在前面。
注：计算书整洁度参与评分！表1 地基土物理力学指标设计参数表第 2 页。
基础工程课程设计任务书(1)-第四版
2017年度桥梁基础工程课程设计任务书题目:某公路桥梁桩基础设计1. 课程设计教学条件要求本设计对象为某公路桥梁，该桥梁的上部结构设计已经完成，本课程设计的任务是完成桥墩基础与地基的设计与检算。
要求同学选择（或由任课教师分配）一个基础，按给定的条件完成相关的设计和计算工作。
2. 课程设计任务2.1工程概况某公路桥梁设计采用桩（柱）式桥墩，初步拟定尺寸如图1所示。
该桥梁上部结构为25米钢筋混凝土装配式T梁桥。
桥面宽7米，两边各0.5米人行道。
该桥墩基础由两根钻孔桩组成，旋转钻成孔。
桩的设计直径d（即钻头直径，精确至0.1m）自选，桩底沉渣厚度控制为t=(0.2~0.4)d。
在局部冲刷线处设置横系梁，其断面尺寸可按构造等要求确定，高度约1.0m。
2.2 工程地质和水文地质地质资料：标高20.00以上桩侧土为软塑亚粘土，各物理性质指标为：容重γ =18.5kN/m3,土粒比重G s=2.70，天然含水量w=21%，液限w L=22.7%，塑限w p=16.3%；标高20.00以下桩侧及桩底均为硬塑性亚粘土，其物理性质指标为：容重γ =19.5kN/m3，土粒比重G s=2.70，天然含水量w=17.8%，液限w L=22.7%，塑限w p=16.3%。
2.3 设计荷载（1）一跨上部结构自重G1=2000×(L/20)1.2 kN（取整），其中L为跨径；（2）盖梁自重G2=350kN；（3）局部冲刷线以上桩重应分别考虑最低水位及常水位；汽车荷载应考虑最不利荷载组合（双孔和单孔布载）；人群荷载尚应考虑最不利情况；荷载布载长度为梁长（L-0.1）m。
（4）设计汽车荷载为公路—Ⅱ级，汽车可能产生的横向偏心距为0.55m，单。
)=5kN；图22.4 材料桩身混凝土强度等级拟采用C25，混凝土弹性模量E h=2.85×104MPa，可选择的钢筋有HPB235和HRB335。
2.5 具体任务要求如下：（1）确定桩的长度，进行单桩承载力验算。
地基基础课程设计一地基处理 课程设计任务书.docx
地基基础课程设计任务书一、教学班级二、设计时间：一周三、课程设计任务：完成一幢多层框架结构房屋的基础设计四、课程设计目的：了解实际工程中钢筋径条形基础设计的步骤和掌握设计的方法。
五、设计内容：1、据所给资料，选择基础材料，构造形式及基础埋深。
2、确定土的承载力特征值fa。
3、确定基础底面尺寸及进行相应的验算，如有软弱层，应进行软弱下卧层验算，判定是否进行基础沉降计算。
并选择两点进行沉降计算，验算沉降差是否满足要求。
4、确定基础剖面尺寸及底板时筋。
5、绘制基础施工图，并编写设计说明：①基础平面布置图；②基础详图。
六、设计资料1、场地工程地质资料；2、上部结构平面图及荷载分布。
七、时间安排：周周三进行地基基础计算，要求计算书正确工整，周四~周五绘制施工图。
柱下条形基础设计一、设计资料1、地形拟建建筑场地平整。
2、土层及岩土设计技术参数土层及地基岩土物理力学参数如表2.1所示。
3(1)拟建场区地下水对混凝土结构无腐蚀性。
(2)地下水位深度:位于地表下4.9m<,4、上部结构资料拟建建筑物为多层全现浇框架结构，框架柱截面尺寸为400mmx400mm。
室外地坪标高同自然地面，室内外商差450mm。
柱网布置如下列图。
混凝土的强度等级C25~C30,钢筋采用HPB235,HRB335,HRB400级。
5、上部结构作用上部结构作用在柱底的荷载效应标准组合值Nik=1280kN,N2k=1060kN,上部结构作用在柱底的荷载效应基本组合值Nl=1728kN,N2=1430kN(其中Nik为轴线②〜⑥柱底竖向荷载标准组合值；N2k为轴线①、⑦柱底竖向荷载标准组合值；N1为轴线②柱底竖向荷载基本组合值；N2为物线①、⑦柱底竖向荷载基本组合值)申^1A■iA650065006500650065006500地基基础课程设计指导书通过课程学习，已具备了初步的地基基础设计的能力，此设计是完成一幢框架结构房屋的基础设计，其步骤如下：1、据上部结构的荷载图，将荷载分布相近的基础归并成一组，并选取最大的荷载供以后步骤的计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《土力学与地基基础》课程设计第一部分墙下条形基础课程设计一、墙下条形基础课程设计任务书（一）设计题目某教学楼采用毛石条形基础，教学楼建筑平面如图4-1所示，试设计该基础。
（二）设计资料⑴工程地质条件如图4-2所示。
杂填土3KN/m 16=γ粉质粘土3KN/m 18=γ3.0=b ηa MP 10=s E 6.1=d η2KN/m 196=k f 淤泥质土a2MP =s E 2KN/m 88=k f ⑵室外设计地面-0.6m ，室外设计地面标高同天然地面标高。
图4-1平面图图4-2工程地质剖面图⑶由上部结构传至基础顶面的竖向力值分别为外纵墙∑F1K=558.57kN，山墙∑F2K=168.61kN，内横墙∑F3K=162.68kN，内纵墙∑F4K=1533.15kN。
⑷基础采用M5水泥砂浆砌毛石，标准冻深为1.2m。
（三）设计内容⑴荷载计算（包括选计算单元、确定其宽度）。
⑵确定基础埋置深度。
⑶确定地基承载力特征值。
⑷确定基础的宽度和剖面尺寸。
⑸软弱下卧层强度验算。
⑹绘制施工图（平面图、详图）。
（四）设计要求⑴计算书要求书写工整、数字准确、图文并茂。
⑵制图要求所有图线、图例尺寸和标注方法均应符合新的制图标准，图纸上所有汉字和数字均应书写端正、排列整齐、笔画清晰，中文书写为仿宋字。
⑶设计时间一周。
二、墙下条形基础课程设计指导书（一）荷载计算1.选定计算单元对有门窗洞口的墙体，取洞口间墙体为计算单元；对无门窗洞口的墙体，则可取1m 为计算单元（在计算书上应表示出来）。
2.荷载计算计算每个计算单元上的竖向力值（已知竖向力值除以计算单元宽度）。
（二）确定基础埋置深度dGB50007-2002规定d min =Z d -h max 或经验确定d min =Z 0+（100~200）mm 。
式中Z d ——设计冻深，Z d =Z 0·ψzs ·ψzw ·ψze ；Z 0——标准冻深；ψzs ——土的类别对冻深的影响系数，按规范中表5.1.7-1；ψzw ——土的冻胀性对冻深的影响系数，按规范中表5.1.7-2；ψze ——环境对冻深的影响系数，按规范中表5.1.7-3；（三）确定地基承载力特征值f a)5.0()3(m d b ak a -+-+=d b f f γηγη式中f a ——修正后的地基承载力特征值（kPa ）；f ak ——地基承载力特征值（已知）(kPa)；ηb 、ηb ——基础宽度和埋深的地基承载力修正系数（已知）；γ——基础底面以下土的重度，地下水位以下取浮重度(kN/m 3)；γm ——基础底面以上土的加权平均重度，地下水位以下取浮重度(kN/m 3)；b ——基础底面宽度（m ），当小于3m 按3m 取值，大于6m 按6m 取值；d ——基础埋置深度（m ）。
（四）确定基础的宽度、高度b ≥h f F ⨯-γa kH 0≥[]0220b b b =-α式中F k ——相应于荷载效应标准组合时，上部结构传至基础顶面的竖向力值（kN ）。
当为柱下独立基础时，轴向力算至基础顶面，当为墙下条形基础时，取1m 长度内的轴向力（kN/m ）算至室内地面标高处；γ——基础及基础上的土重的平均重度，取γ=20kN/m 3；当有地下水时，取γ＇=20-9.8=10.2kN/m 3；h ——计算基础自重及基础上的土自重G K 时的平均高度（m ）。
b 2——基础台阶宽度(m)；H 0——基础高度(m)。
（五）软弱下卧层强度验算如果在地基土持力层以下的压缩层范围内存在软弱下卧层，则需按下式验算下卧层顶面的地基强度，即cz z p p +≤az f 式中p z ——相应于荷载效应标准组合时，软弱下卧层顶面处的附加应力值（kP a ）；p cz ——软弱下卧层顶面处土的自重压力标准值（kP a ）；f az——软弱下卧层顶面处经深度修正后的地基承载力特征值（kP a）。
（六）绘制施工图（2号图纸一张）合理确定绘图比例（平面图1：100、详图1：20~1：30）、图幅布置；符合《建筑制图标准》。
三、参考文献1.中华人民共和国国家标准.建筑地基基础设计规范（GB50007-2002）.北京：中国建筑工业出版社，20022.孙维东主编.土力学与地基基础.北京：机械工业出版社，20033.中华人民共和国国家标准.砌体结构设计规范（GB50003-2001）.北京：中国建筑工业出版社，20024.沈克仁主编.地基与基础.中国建筑工业出版社，1993四、设计实例1.设计题目某四层教学楼，平面布置图如图4-1所示。
梁L-1截面尺寸为200mm×500mm，伸入墙内240mm，梁间距为3.3m，外墙及山墙的厚度为370mm，双面粉刷，本教学楼的基础采用毛石条形基础，标准冻深为1.2m。
由上部结构传至基础顶面的竖向力值分别为外纵墙∑F1K=558.57kN，山墙∑F2K=168.61kN，内横墙∑F3K=162.68kN，内纵墙∑F4K=1533.15kN。
2.工程地质情况该地区地形平坦，经地质勘察工程地质情况如图4-2所示，地下水位在天然地表下8.5m，水质良好，无侵蚀性。
3.基础设计⑴荷载计算1）选定计算单元取房屋中有代表性的一段作为计算单元。
如图4-3所示。
外纵墙：取两窗中心间的墙体。
内纵墙：取①—②轴线之间两门中心间的墙体。
山墙、横墙：分别取1m宽墙体。
2）荷载计算外纵墙：取两窗中心线间的距离3.3m 为计算单元宽度则m /kN 26.169kN/m 3.357.5583.31k 1k ==∑=F F 山墙：取1m 为计算单元宽度则m /kN 61.168m /kN 161.16812k 2k ==∑=F F 内横墙：取1m 为计算单元宽度则m/kN 68.162m /kN 68.1623k 3k ==∑=F F 内纵墙：取两门中心线间的距离8.26m 为计算单元宽度则m/kN 61.185m /kN .26815.1533.2684k 4k ==∑=F F ⑵确定基础的埋置深度dd =Z 0+200=（1200+200）mm=1400mm⑶确定地基承载特征值f a假设b ＜3m ，因d =1.4m ＞0.5m 故只需对地基承载力特征值进行深度修正33m m /kN 29.17m /kN 0.90.59.0185.016=+⨯+⨯=γ⑷确定基础的宽度、高度1）基础宽度外纵墙：b 1≥m877.0m 4.12089.22026.169a 1k =⨯-=⨯-h f F γ山墙：b 2≥m874.0m 4.12089.22061.168a 2k =⨯-=⨯-h f F γ内横墙：b 3≥m843.0m 4.12089.22068.162a 3k =⨯-=⨯-h f F γ内纵墙：b 4≥m962.0m 61.185a 4k =⨯-=⨯-h f F γ故取b =1.2m ＜3m ，符合假设条件。
2）基础高度基础采用毛石，M5水泥砂浆砌筑。
内横墙和内纵墙基础采用三层毛石，则每层台阶的宽度为0.16m m 31224.022.12=⨯⎪⎭⎫ ⎝⎛-=b （符合构造要求）查GB50007-2002允许台阶宽高比［b 2/H 0=1/1.5］，则每层台阶的高度为H 0≥[]m24.0m 5.1/116.0/022==H b b 综合构造要求，取H 0=0.4m 。
最上一层台阶顶面距室外设计地坪为（1.4-0.4×3）m =0.2m ＞0.1m()[]22m d ak a m /kN 89.220m /kN 5.04.129.176.1196)5.0(=-⨯⨯+=-+=d f f γη故符合构造要求。
（如图4-4所示）外纵墙和山墙基础仍采用三层毛石，每层台阶高0.4m ，则每层台阶的允许宽度为b ≤[][]0.267mm 4.05.1/1/002==H H b 又因单侧三层台阶的总宽度为（1.2-0.37）m /2=0.415m 故取三层台阶的宽度分别为0.115m 、0.15m 、0.15m ，均小于0.2m （符合构造要求）最上一层台阶顶面距室外设计地坪为（1.4-0.4×3）m =0.2m ＞0.1m 符合构造要求。
（如图4-5所示）⑸软弱下卧层强度验算1）基底处附加压力取内纵墙的竖向压力计算22m kk c k 0158.47kN/m m /kN )4.129.1712.14.112.12061.185(=⨯-⨯⨯⨯⨯+=-+=-=dAG F p p p γ2）下卧层顶面处附加压力因Z /b =4.1/1.2=3.4＞0.5，E s1/E s2=10/2=5故由GB50007-2002中表5.2.7查得θ=25°则220z m /kN 85.37m /kN tan254.121.2158.472.1tan 2=⨯⨯+⨯=+=θz b bp p 3）下卧层顶面处自重压力22cz 98kN/m 5)kN/m 185.016(=⨯+⨯=p 4）下卧层顶面处修正后的地基承载力特征值33m m /kN 82.17m /kN 5185.016=+⨯+⨯=γ()()[]22m d ak azkN/m 1.177m /kN 5.055.082.170.1885.0=-+⨯⨯+=-++=z d f f γη5）验算下卧层的强度22kN/m 85.135kN/m )9885.37(=+=+cz z p p ＜az f =177.1kN/m 2符合要求。
⑹绘制施工图如图4-6所示。
图4-6条形基础平面图、剖面图第二部分柱下钢筋混凝土独立基础设计一、柱下钢筋混凝土独立基础设计任务书（一）设计题目某教学楼为四层钢筋混凝土框架结构，采用柱下独立基础，柱网布置如图4-7所示，试设计该基础。
（二）设计资料⑴工程地质条件该地区地势平坦，无相邻建筑物，经地质勘察：持力层为粘性土，土的天然重度为18 kN/m3，地基承载力特征值f ak=230kN/m2，地下水位在-7.5m处，无侵蚀性，标准冻深为1.0m （根据地区而定）。
⑵给定参数柱截面尺寸为350mm×500mm，在基础顶面处的相应于荷载效应标准组合，由上部结构传来轴心荷载为680kN，弯矩值为80kN·m，水平荷载为10kN。
⑶材料选用混凝土：采用C20（可以调整）（f t=1.1N/mm2）钢筋：采用HPB235（可以调整）（f y=210N/mm2）（三）设计内容⑴确定基础埋置深度⑵确定地基承载力特征值⑶确定基础的底面尺寸⑷确定基础的高度⑸基础底板配筋计算⑹绘制施工图（平面图、详图）（四）设计要求⑴计算书要求书写工整、数字准确、图文并茂。
⑵制图要求所有图线、图例尺寸和标注方法均应符合新的制图标准，图纸上所有汉字和数字均应书写端正、排列整齐、笔画清晰，中文书写为仿宋字。
