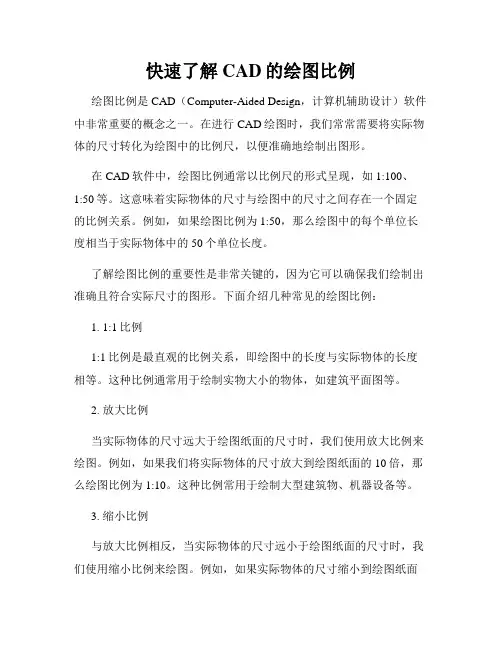

快速了解CAD的绘图比例
快速了解CAD的绘图比例绘图比例是CAD（Computer-Aided Design，计算机辅助设计）软件中非常重要的概念之一。
在进行CAD绘图时，我们常常需要将实际物体的尺寸转化为绘图中的比例尺，以便准确地绘制出图形。
在CAD软件中，绘图比例通常以比例尺的形式呈现，如1:100、1:50等。
这意味着实际物体的尺寸与绘图中的尺寸之间存在一个固定的比例关系。
例如，如果绘图比例为1:50，那么绘图中的每个单位长度相当于实际物体中的50个单位长度。
了解绘图比例的重要性是非常关键的，因为它可以确保我们绘制出准确且符合实际尺寸的图形。
下面介绍几种常见的绘图比例：1. 1:1比例1:1比例是最直观的比例关系，即绘图中的长度与实际物体的长度相等。
这种比例通常用于绘制实物大小的物体，如建筑平面图等。
2. 放大比例当实际物体的尺寸远大于绘图纸面的尺寸时，我们使用放大比例来绘图。
例如，如果我们将实际物体的尺寸放大到绘图纸面的10倍，那么绘图比例为1:10。
这种比例常用于绘制大型建筑物、机器设备等。
3. 缩小比例与放大比例相反，当实际物体的尺寸远小于绘图纸面的尺寸时，我们使用缩小比例来绘图。
例如，如果实际物体的尺寸缩小到绘图纸面的1/10，那么绘图比例为1:10。
这种比例常用于绘制微小零件、电路板等。
4. 等比缩放比例在一些情况下，我们需要将实际物体的尺寸等比例缩放到绘图纸面上，以确保图形的比例关系不变。
例如，如果实际物体的宽度是100cm，高度是50cm，而我们将其绘制在宽度为10cm，高度为5cm的纸面上，那么绘图比例为1:10。
在这种情况下，无论是宽度还是高度，绘图中的长度与实际长度之间都保持了1:10的比例关系。
在CAD软件中，设置绘图比例非常简单。
通常只需要在绘图界面的工具栏或选项中选择合适的比例尺即可。
在选择绘图比例时，我们需要根据实际情况考虑物体的尺寸和纸面的大小，以便绘图既准确又清晰可见。
总结来说，快速了解CAD的绘图比例是每个CAD软件使用者都应该掌握的基本技巧。
最新AUTO-CAD中的比例概念及使用技巧汇总
A U T O-C A D中的比例概念及使用技巧一、绘图比例我们习惯称AutoCAD为1：1绘图，这1：1应该算是比例的概念，但实际上AutoCAD没有什么1：n绘图的说法。
我们也先别说输入100就是100mm，严格来说，我们输入的是100个图形单位，因为我们使用的是公制，1m长度的线你就输入1000，这个1000就是1000，什么时候成1000mm，到打印时通过“1mm=**单位”，即由打印比例反映出来。
一般来说不会因为图纸比例是1：100就输入1000/100=10。
这样，AutoCAD绘图实际是没有绘图比例这个概念的。
二、打印比例实际工程中不可能实物多大就画多大的图纸，也就是说电脑内的AutoCAD图形文件它还不是图纸，而仅仅是个图形电子文件，要把它变成实实在在的物理图纸就需要1：n打印出图。
1：100打印，就是把100长的一条线打印成1，如果采用mm作单位，也即当初1m长是输入1000的，设置“1mm＝100图形单位”，就是1：100打印。
如果当初是以m为单位，也即当初1m长是输入1的，设置“1m＝100图形单位”（当然，打印对话框上没有“米”选项，“1m＝100图形单位”实际要换成“1000mm＝100图形单位”，也即”10mm＝1图形单位“），就是1：100打印，换句话说，如果电子文件上1000长的线通过打印，到图纸上是20的话（注意这个20是有单位的，是对应你采用的单位），那就叫做1：50打印出图（1000/20=50）。
为了叙述方便，我们假定采用公制，也即1米就输入1000，1毫米输入1，这样，尽管ACAD电子文件上只是图形单位，但我们可以“认为”它真的就是毫米。
正因为这样，用AutoCAD绘图，我们最好把图纸比例理解为打印出图比例更为贴切。
这里必须强调，所谓“打印出图比例”并不一定就与打印对话框上的打印比例数据对应。
如果采用公制,那“1毫米＝100图形单位”，正好就是图纸比例1：100，但如果是采用米作单位，应该是“1米＝100图形单位”，才叫1：100。
CAD绘图中的比例与尺度转换技巧
CAD绘图中的比例与尺度转换技巧CAD（计算机辅助设计）软件在建筑、工程和制造等领域中广泛应用。
在CAD绘图中，比例与尺度转换是一个重要的技巧，它用来控制绘制的图形在实际尺寸中的大小比例。
下面将介绍一些常用的比例与尺度转换技巧。
1. 知道比例尺的含义在CAD软件中，比例尺通常写作1:100、1:50等。
这意味着绘图中的1个单位表示实际中的100个单位或50个单位。
比例尺是将图形的尺寸缩小或放大的方法之一。
2. 设置正确的绘图尺寸在开始绘图之前，首先要确定绘图尺寸。
在CAD软件中，可以通过绘图设置来进行尺寸的设定。
根据实际需求，选取合适的单位（如米、英尺）和比例尺（如1:100），确保绘制出的图形符合预期的尺寸比例。
3. 在绘图中应用比例尺绘制过程中，可以使用比例尺来控制图形的大小。
例如，如果想绘制一个长宽为10米的建筑平面图，如果使用1:100的比例尺，在CAD 软件中绘制一个长为10单位的线段，它将代表实际中的10米。
4. 比例尺的转换在CAD绘图中，通常会涉及到不同比例尺的转换。
比例尺的转换可以通过数学计算来实现。
例如，如果要将一个尺寸为1:100的图形转换为1:50的图形，可以将原始图形的尺寸乘以比例尺的比值（100/50），得到所需的新尺寸。
5. 使用图层进行尺度控制在CAD软件中，使用图层可以帮助进行尺度的控制。
通过将不同比例尺的图形分别放在不同的图层中，可以在绘图过程中轻松切换和管理不同尺度的图形。
6. 自动计算尺寸CAD软件通常具有自动计算尺寸的功能，可以方便地测量和调整图形的尺寸。
通过选中需要测量的线段或形状，并使用软件提供的测量工具，可以实时获取图形的实际尺寸。
7. 参考标注和尺寸线在CAD绘图中，参考标注和尺寸线是重要的辅助工具。
它们可以帮助确定图形的尺寸比例，使绘图更加准确。
参考标注可以直观地显示图形的尺寸，而尺寸线则可以精确地标明不同元素之间的距离。
总结：在CAD绘图中，比例与尺度转换技巧是绘制准确且符合实际要求的图形的关键。

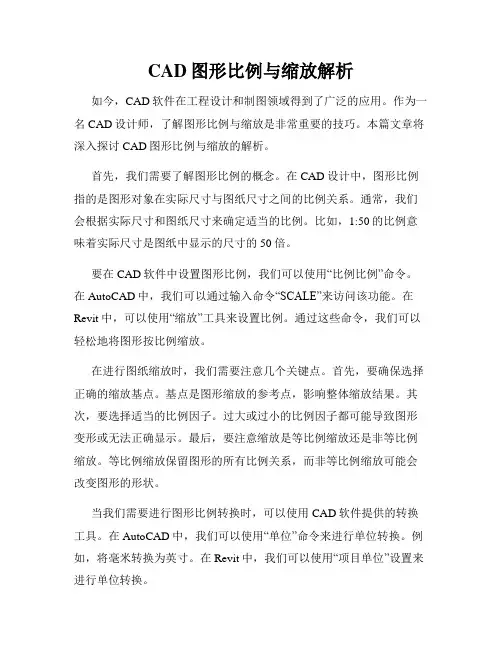

CAD图形比例与缩放解析
CAD图形比例与缩放解析如今，CAD软件在工程设计和制图领域得到了广泛的应用。
作为一名CAD设计师，了解图形比例与缩放是非常重要的技巧。
本篇文章将深入探讨CAD图形比例与缩放的解析。
首先，我们需要了解图形比例的概念。
在CAD设计中，图形比例指的是图形对象在实际尺寸与图纸尺寸之间的比例关系。
通常，我们会根据实际尺寸和图纸尺寸来确定适当的比例。
比如，1:50的比例意味着实际尺寸是图纸中显示的尺寸的50倍。
要在CAD软件中设置图形比例，我们可以使用“比例比例”命令。
在AutoCAD中，我们可以通过输入命令“SCALE”来访问该功能。
在Revit中，可以使用“缩放”工具来设置比例。
通过这些命令，我们可以轻松地将图形按比例缩放。
在进行图纸缩放时，我们需要注意几个关键点。
首先，要确保选择正确的缩放基点。
基点是图形缩放的参考点，影响整体缩放结果。
其次，要选择适当的比例因子。
过大或过小的比例因子都可能导致图形变形或无法正确显示。
最后，要注意缩放是等比例缩放还是非等比例缩放。
等比例缩放保留图形的所有比例关系，而非等比例缩放可能会改变图形的形状。
当我们需要进行图形比例转换时，可以使用CAD软件提供的转换工具。
在AutoCAD中，我们可以使用“单位”命令来进行单位转换。
例如，将毫米转换为英寸。
在Revit中，我们可以使用“项目单位”设置来进行单位转换。
除了图形比例，CAD软件还提供了一些其他的缩放技巧。
例如，我们可以使用“缩放窗口”命令来选择特定区域进行缩放。
这对于复杂的图形或需要关注特定区域的设计非常有用。
此外，我们还可以使用“拉伸”工具来对图形进行精确缩放。
在进行CAD图形比例与缩放时，有几个常见的问题需要注意。
首先，比例设置错误可能导致图形尺寸不准确。
因此，在设置比例之前，要确保已经准确地测量了实际尺寸。
其次，没有考虑比例的锁定和解锁可能会导致图形缩放失效。
因此，在进行缩放之前，要检查是否被锁定或解锁。
最后，一些CAD软件在缩放过程中可能会隐藏或显示某些图形对象。
CAD中图纸比例的选择和调整
CAD中图纸比例的选择和调整在使用CAD软件进行绘图时，正确选择和调整图纸比例是非常重要的。
图纸比例决定了绘图的大小和尺寸，直接影响到设计图的准确性和可读性。
本文将介绍一些关于CAD图纸比例的选择和调整的技巧，帮助读者更好地应用CAD软件进行绘图工作。
首先，选择合适的图纸比例非常关键。
常见的图纸比例包括1:1、1:2、1:5、1:10等。
1:1比例表示绘图的大小与实际物体的大小一致，适用于较小的图纸，如建筑平面布置图；而1:2、1:5、1:10等比例表示绘图的大小是实际物体大小的几分之一或几十分之一，适用于较大的图纸，如建筑外观图、机械零件图等。
在选择比例时，需要根据绘图的具体要求和画纸大小进行综合考虑，确保绘图既能显示出细节，又不至于过于拥挤或浪费纸张。
其次，对于已经绘制好的图纸，如果需要调整比例，可以采用缩放的方式。
在CAD软件中，通常可以通过选择“缩放”功能进行图纸的整体缩放或放大。
调整图纸比例时，需要先选择所有要缩放的元素，然后选择“缩放”功能并指定缩放的基准点。
在缩放的过程中，可以选择固定比例缩放，也可以自定义比例缩放。
固定比例缩放是指按照一定比例进行等比例缩放，如1:2、2:1等；自定义比例缩放是指根据实际需求，输入自定义的缩放比例进行缩放操作。
在进行缩放操作时，需要注意保持图形的比例和准确度，避免出现变形或失真的情况。
此外，在绘制图纸时，还可以通过设置画纸的尺寸和比例来控制绘图的大小和布局。
在CAD软件中，通常可以通过选择“页面设置”或“打印设置”等功能进行画纸的尺寸和比例设置。
在设置画纸尺寸时，可以选择常用的标准尺寸，如A0、A1、A2、A3、A4等，也可以选择自定义尺寸。
在设置画纸比例时，可以根据绘图的具体要求选择合适的比例，同时还可以调整打印区域的大小和位置，确保绘图在打印时能够完整地显示在纸张上。
最后，对于需要进行比例转换的图纸，可以通过调整图纸的尺寸和缩放比例来实现。
比如，如果需将一个1:100的图纸转换为1:50的比例，可以选择先将图纸缩放为1:200的比例，然后再将其放大为1:50的比例。

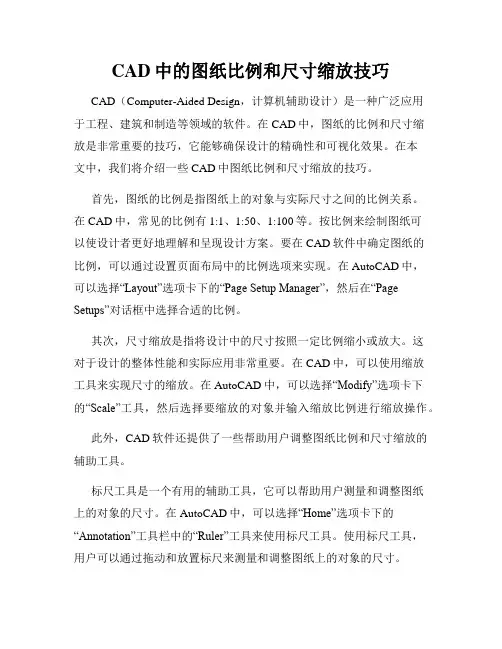

CAD中的图纸比例和尺寸缩放技巧
CAD中的图纸比例和尺寸缩放技巧CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于工程、建筑和制造等领域的软件。
在CAD中，图纸的比例和尺寸缩放是非常重要的技巧，它能够确保设计的精确性和可视化效果。
在本文中，我们将介绍一些CAD中图纸比例和尺寸缩放的技巧。
首先，图纸的比例是指图纸上的对象与实际尺寸之间的比例关系。
在CAD中，常见的比例有1:1、1:50、1:100等。
按比例来绘制图纸可以使设计者更好地理解和呈现设计方案。
要在CAD软件中确定图纸的比例，可以通过设置页面布局中的比例选项来实现。
在AutoCAD中，可以选择“Layout”选项卡下的“Page Setup Manager”，然后在“Page Setups”对话框中选择合适的比例。
其次，尺寸缩放是指将设计中的尺寸按照一定比例缩小或放大。
这对于设计的整体性能和实际应用非常重要。
在CAD中，可以使用缩放工具来实现尺寸的缩放。
在AutoCAD中，可以选择“Modify”选项卡下的“Scale”工具，然后选择要缩放的对象并输入缩放比例进行缩放操作。
此外，CAD软件还提供了一些帮助用户调整图纸比例和尺寸缩放的辅助工具。
标尺工具是一个有用的辅助工具，它可以帮助用户测量和调整图纸上的对象的尺寸。
在AutoCAD中，可以选择“Home”选项卡下的“Annotation”工具栏中的“Ruler”工具来使用标尺工具。
使用标尺工具，用户可以通过拖动和放置标尺来测量和调整图纸上的对象的尺寸。
另一个有用的工具是视图缩放工具。
视图缩放工具可以帮助用户在CAD中放大或缩小图纸的视图。
在AutoCAD中，可以选择“View”选项卡下的“Zoom”工具栏中的“Zoom All”工具来缩放整个图纸的视图。
除了“Zoom All”工具外，还有“Zoom In”和“Zoom Out”工具可用于放大和缩小特定区域的视图。
此外，CAD软件还提供了一些键盘快捷键，用于快速调整图纸比例和尺寸的缩放。
CAD绘制图纸比例选择技巧
CAD绘制图纸比例选择技巧CAD（Computer-Aided Design）是一种广泛应用于工程设计和制图的计算机辅助软件。
在CAD中，绘图时选择适当的比例至关重要，它决定了图纸的显示效果和准确性。
本文将介绍一些CAD绘制图纸比例选择的技巧，帮助读者更好地运用CAD软件。
1. 理解比例与比例尺比例是指图纸上所绘物体与实际物体大小之间的关系。
比例通常以分数表示，如1：100，表示1单位长度的图纸上所绘物体对应实际物体的100单位长度。
而比例尺是绘制图纸时所用的测量工具，用以将实际尺寸转换为图纸上的尺寸。
比例尺通常以英寸或毫米表示，如1英寸=10英尺。
2. 选择合适的比例在CAD软件中，常见的比例有1：1、1：10、1：50、1：100等。
选择合适的比例要根据绘图的需要以及图纸的规模来决定。
一般来说，大比例适合绘制较大的物体，如建筑物；小比例适合绘制较小的物体，如电子产品。
若对图纸的具体尺寸要求高，可以选择较大的比例，使绘制更加准确。
3. 调整图纸比例在CAD软件中，调整图纸比例可以通过缩放功能实现。
选择需要调整比例的图纸，点击缩放工具，设置缩放比例值，即可实现图纸的比例调整。
注意，在缩放过程中，要保持图纸上图形的比例不变，避免出现失真。
4. 绘制比例尺为了方便测量和确认图纸上物体的尺寸，可以在图纸上绘制比例尺。
选择绘图工具，绘制一条线段，长度与比例尺相符。
在线段两端标注对应的实际尺寸，如10mm。
这样，在后续的绘图过程中，可以通过比例尺来确认图纸上物体的尺寸和比例。
5. 使用单位设置在CAD软件中，通常可以设置绘图时的单位。
根据实际需要，选择适当的单位，如英寸、毫米、米等。
设置单位后，在绘制过程中，CAD软件会自动将实际尺寸转换为选定的单位，并根据比例来显示在图纸上。
6. 利用图层管理在CAD软件中，利用图层管理功能可以更好地控制图纸的比例。
通过将不同比例的元素分别放置在不同的图层上，可以更加清晰地展示图纸的内容。
CAD中的绘图比例与缩放技巧
CAD中的绘图比例与缩放技巧在CAD软件中，绘图比例和缩放技巧是非常重要的，它们可以帮助我们更好地控制图纸的比例和尺寸，从而准确地表达我们的设计意图。
下面将介绍一些常用的绘图比例和缩放技巧。
在开始绘制图纸之前，我们需要确定一个绘图比例。
绘图比例是指图纸上的实际尺寸与所表示对象实际尺寸之间的比例关系。
我们常用的比例有1:1、1:10、1:100等，其中1:1表示图纸上的尺寸与实际尺寸相等。
选择适当的绘图比例可以使我们在设计、布局和展示图纸时更加方便。
在CAD软件中，我们可以通过调整视窗比例来实现绘图比例的设定。
具体操作步骤如下：首先，选择“视图”或“视窗”选项卡，然后选择“缩放”选项，接着选择“自定义”或“比例”选项。
在自定义或比例选项中，我们可以输入想要设定的绘图比例，也可以选择常用的绘图比例。
点击确定后，我们就成功设定了绘图比例。
在CAD软件中，还有一种常用的技巧是缩放功能。
缩放功能可以使我们在处理图纸时更加灵活，方便。
具体操作方法如下：首先，我们可以使用鼠标滚轮来进行缩放操作。
当我们需要放大图纸时，只需向前滚动鼠标滚轮；当我们需要缩小图纸时，只需向后滚动鼠标滚轮。
此外，我们还可以手动选择“缩放”选项，然后输入想要缩放的比例。
在CAD软件中，还有一种常用的缩放技巧是窗口缩放。
具体操作方法如下：首先，我们选择“缩放”选项，然后选择“窗口”选项。
接着，我们用鼠标拖动一个矩形窗口，将需要缩放的图形包含在内。
最后，我们选择缩放比例并点击确定，就可以实现窗口缩放了。
此外，在CAD软件中还有一些其他的绘图比例和缩放技巧。
其中之一是“真实尺寸”技巧。
这种技巧可以实现将图纸上的尺寸与实际尺寸完全一致。
具体操作方法如下：首先，我们选择“视图”选项卡，然后选择“显示”选项，接着选择“视图控制”选项。
在视图控制选项中，我们可以选择“真实比例”或“实际大小”选项。
这样，我们就可以使图纸上的尺寸与实际尺寸完全一致。
绘图比例和缩放技巧在CAD软件中是非常重要的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、绘图比例我们习惯称AutoCAD为1：1绘图，这1：1应该算是比例的概念，但实际上AutoCAD没有什么1：n绘图的说法。
我们也先别说输入100就是100mm，严格来说，我们输入的是100个图形单位，因为我们使用的是公制，1m长度的线你就输入1000，这个1000就是1000，什么时候成1000mm，到打印时通过“1mm=**单位”，即由打印比例反映出来。
一般来说不会因为图纸比例是1：100就输入1000/100=10。
这样，AutoCAD绘图实际是没有绘图比例这个概念的。
二、打印比例实际工程中不可能实物多大就画多大的图纸，也就是说电脑内的AutoCAD图形文件它还不是图纸，而仅仅是个图形电子文件，要把它变成实实在在的物理图纸就需要1：n打印出图。
1：100打印，就是把100长的一条线打印成1，如果采用mm作单位，也即当初1m长是输入1000的，设置“1mm＝100图形单位”，就是1：100打印。
如果当初是以m为单位，也即当初1m 长是输入1的，设置“1m＝100图形单位”（当然，打印对话框上没有“米”选项，“1m＝100图形单位”实际要换成“1000mm＝100图形单位”，也即”10mm＝1图形单位“），就是1：100打印，换句话说，如果电子文件上1000长的线通过打印，到图纸上是20的话（注意这个20是有单位的，是对应你采用的单位），那就叫做1：50打印出图（1000/20=50）。
为了叙述方便，我们假定采用公制，也即1米就输入1000，1毫米输入1，这样，尽管ACAD 电子文件上只是图形单位，但我们可以“认为”它真的就是毫米。
正因为这样，用AutoCAD绘图，我们最好把图纸比例理解为打印出图比例更为贴切。
这里必须强调，所谓“打印出图比例”并不一定就与打印对话框上的打印比例数据对应。
如果采用公制,那“1毫米＝100图形单位”，正好就是图纸比例1：100，但如果是采用米作单位，应该是“1米＝100图形单位”，才叫1：100。
问题在于打印对话框上不能这么设置，因为没有“米”选项，而必须设成“1000毫米＝100图形单位”，单从数据上看，这里是“1000：100”了。
三、实物没有比例，非实物才有比例既然AutoCAD是实物多大就画多大，那实物实际就没有比例。
可是，非实物性图纸信息，如文字、尺寸标注、符号性图形。
原本是没有什么比例之说的，AutoCAD中反倒有比例了，为什么？因为，电子文件打印成物理图纸时用1：n缩放打印，图上所有对象一视同仁都得缩放。
这样，物理图纸上5高的文字，当打印比例为1：100时，在AutoCAD电子文件上就非要设成500，以便500/100=5。
也即，在绘图过程中，非实物性内容必须要考虑图纸比例。
这里引出一个概念：因为要缩小n倍打印，原本无比例的对象要预先放大n倍。
四、比例的基本概念我们习惯上喜欢把比例说成1：n，这有二个概念：其一：n倍,比如1：100的图纸上的线长1mm就相当于实际有100mm，工程图纸看多了，可以由图纸马上想象出实物有多大；其二：1/n，我们打印时设置1：100,意味着把1mm（你当初认定的单位，实际ACAD上当然只是图形单位）打印成1/100=0.01mm。
这个n术语应该叫比例因子。
五、zoom比例下图的AutoCAD帮助已经讲得很清楚，只是我们平时往往用即时缩放不必输入nX，但nXP 的概念要清楚，因为如果要使用图纸空间就必须要用到它。
六、尺寸标注样式中的比例尺寸标注全局比例因子，即系统变量DIMSCALE测量单位比例因子，即系统变量DIMLFAC分数高度比例因子，即系统变量DIMTFAC先讲测量单位比例因子，见下图，图中DIMLFAC=1，这是缺省设置值。
如果我们把图上显示的尺寸值称为尺寸标注值的话，那么：尺寸标注值=实际测量值×测量单位比例因子。
通过上述公式，我们就非常清楚，如果在一张图上要画不同比例的图并且不使用图纸空间的话，我们就得把某些图形人为缩放，比如在1：100的主比例图上要画1：25的放大图，我们就需要把这部分图形放大4倍，1000的长度成了4000，尺寸标注出来也是4000，而我们不希望标成4000，而是仍要它标成1000，也就是说，实际测量值=4000，尺寸标注值=1000，显然这时的测量单位比例因子DIMLFAC=1/4=0.25。
任便讲一下，不用这个系统变量，而是用输入数据或打碎后编辑数据的方法我认为是不可取的。
接着说分数高度比例因子。
这个分数高度比例要在单位格式选择分数时才起作用，它是指分数的字高与整数的字高之比。
用这种单位格式的不多，并且就是字体高度上的比例关系，就简单说这些。
尺寸标注全局比例因子，即系统变量DIMSCALE ，是尺寸标注中的重点，为了理解方便，先看下图上的各个设置，文字高度在上图已有，请参见。
请各位注意上面图上的各参数的设置，如：文字高度=2.5，基线间距=8，超出尺寸线=1等。
如果我们把这些统称为设置值，而在图上显示的大小称为显示值的话，那么：显示值＝设置值×尺寸标注全局比例因子。
这样，常见的尺寸标注样式设置有二种：1。
象我上面的设置，把文字、箭头、尺寸界线等这些设置值取打印出来的图纸（物理图纸）上的规格，而把尺寸标注全局比例因子设成打印比例因子。
2。
把尺寸标注全局比例因子设成1.0，根据打印比例分别设置文字、箭头、尺寸界线等这些控制值。
借用代数来比较这二种设置：第1种：ny=n(a+b+c+d)第2种：ny=na+nb+nc+nd很显然，第1种方法简单，对不同比例的图纸，只要设置一个值就行了，第2种方法得设置多个值。
对具体单位个人来说，abcd即文字、箭头、尺寸界线等的大小基本是固定的，用第1种方法，就可以把这些预先设置好并保存在acadiso.dwt内，第2种方法就得每次要重新设置，特别是当把1：n的图改成1：m时非要一个一个去修改这些设置值不可。
这个尺寸标注全局比例因子DIMSCALE只影响文字、箭头、尺寸界线等形状的大小，与尺寸值无关。
在一张图上可能有几个比例，但尺寸标注的形状大小应该是一样的，于是：在一张图上不管有多少比例，其尺寸标注全局比例因子DIMSCALE只有一个。
换句话说，当有不同比例时，就有不同的测量单位比例，如果把不同的测量单位比例都分别建立不同的标注样式如DIM-100，DIM-50，DIM-25时，这些样式中的DIMSCALE都是一样的。
DIM-100：DIMLFAC＝1，DIMSCALE＝100DIM-50 ：DIMLFAC＝0.5，DIMSCALE＝100DIM-25 ：DIMLFAC＝0.25，DIMSCALE＝100所以有DIM-100、DIM-50，说明这些都是在模型空间进行处理的，也即1：50的放大图实际的图形被人为放大了2倍，如果应用图纸空间就不需要这样了，上图中当选择“按布局（图纸空间）缩放标注”后，尺寸标注全局比例因子DIMSCALE为禁选，不能再设置，图中显示为0。
关于在图纸空间如何标注尺寸，接下来再谈。
七、视口比例这个视口是指在图纸空间上开的视口，初学者对图纸空间的概念不是很强，先就图纸空间概念用比喻来说明一下。
你在一张纸上写些文字画些图形，然后再把一张白纸盖在上面，结果什么也看不见。
在这张白纸上开个小方孔，你就看到下面那张纸上的一部分。
拉开这二张纸的距离，你看到的东西越来越多，也越来越小。
底下那张纸称为“模型空间”，上面那张纸称为“图纸空间”，那个小方孔称为“视口”。
二张纸的距离用zoom设置，便是视口比例。
注意，小方孔只是为了让你看看，因为方孔上粘了张透明纸，所以，在上面那张纸上不能修改下面纸上的内容。
把小方孔上的透明纸掀开，便成了一个真正的孔，你可以拿笔伸过这个小方孔去改下面纸上的东西了，这叫“激活视口”。
一个小孔能够看到下面那张纸上所有内容，这便是一张小小的图纸能够画整幢大厦，只要调整二张纸的距离，那么，把图框画在上面的纸上，管他下面是多大的东西，总能装进。
距离太大，你想要清楚地看看局部的，那再开一个小小孔，当然要把那张纸剪开，使得小小孔能贴近些（ACAD不需要“剪开”），这便能在一张图上表现不同的比例。
因为有可以表现不同比例这个作用，所以中文版把图纸空间又称为“布局”。
很显然，有了这个功能，在一张图上画不同比例的图形，就不再需要人为缩放图形了，所有对象都是1：1画了。
用图纸空间出图，自然打印比例是1：1了（理论上你也可以1：2打印，问题是没有人会这么去自找麻烦的），这样，视口比例与打印比例毫无关系，而是与图纸比例有关，既然与图纸比例有关，那不同的比例就要开不同的视口，设置不同的视口比例。
为了方便理解，我们可以用一句通俗的说法：用模型空间出图靠打印机来调整图纸比例，用图纸空间则由AutoCAD先调整好比例后打印，不必依赖打印机了。
上帖中有这么一句话：“在一张图上不管有多少比例，其尺寸标注全局比例因子DIMSCALE 只有一个。
”这是在模型空间出图，到了这里，我们是用图纸空间出图了，这句话就不对了，在一张图上有不同的比例时，实际上就是相当于以不同的比例从模型空间“打印”到图纸空间，这样，这个DIMSCALE就不是相同的，所幸这时已经有了视口比例，这个“打印”比例已经有了，所以干脆不要用户去用那个DIMSCALE，免得引起混乱，于是在尺寸标注样式中DIMSCALE=0（不设）。
DIMSCALE不要设，又没有人为缩放，DIMLFAC始终等于1.0，这样，不管图上有多少不同的比例，尺寸标注样式就只要一个。
八、尺寸标注方面的技巧说到这，尺寸标注样式的设置和标注应该没什么问题了，接着讲一点技巧。
1。
标注本身的技巧（1），把尺寸标注样式中的各参数设置成实际图纸（物理图纸）上的规格，这样，当用于不同比例时，只要重新设置全局比例因子DIMSCALE一项，作为模板文件dwt，不妨就把DIMSCALE 设成1.0，并且就设置一个样式就够了，当需要增加样式时（因为测量单位比例不同），新建样式是以当前样式为母本的。
（2），标注文字，线条的样式最好设成随层，这样，如果把尺寸标注都归到一个图层内的话，颜色就可以由图层来决定了，这主要用于图纸的交流，在没有统一的标准的情况下，便于别人修改的设置是最佳的。
2。
利用尺寸标注在绘图中的技巧（1），边画图边标注手工画图是把尺寸标注纯粹作为图纸说明来处理的，往往把图画得八九不离十了再标注尺寸。
但用AutoCAD画图可不必这样，AutoCAD的尺寸是自动获得的，它是严格按测量出来的值标注的，针对这一特点，宜采用边画图边标尺寸之方法，这样做会带来二个好处，一是起到校对作用，二是可以让尺寸标注先占据应该占据的位置。
（2），标注错了不要删除重标所谓标注错了是指标注出来的尺寸值不对，也就是图形画错了，我们要注意的是，这是图形错误不是标注错误，所以没必要把已经标上去的尺寸删除等图形修改后再标，而是直接修改图形，如果用变形命令则尺寸当场就跟着修改好，用其他方法修改图形，用界标则也很容易把尺寸跟着修改。
