汽车GPS导航系统
汽车导航系统的工作原理
汽车导航系统的工作原理汽车导航系统是一种利用全球定位系统（GPS）和地图数据来为驾驶者提供车辆位置、路径规划和导航指引的设备。
它的工作原理是通过收集车辆的当前位置信息，并结合地图数据进行分析和计算，最终提供最佳的导航路径。
汽车导航系统的工作原理可以分为四个主要步骤：位置定位、地图匹配、路径规划和导航指引。
第一步是位置定位。
汽车导航系统通过GPS接收卫星信号，获取车辆当前的经纬度信息。
GPS接收器将接收到的卫星信号进行处理，计算车辆的位置信息，并发送给导航系统的主控单元。
第二步是地图匹配。
导航系统将接收到的车辆位置信息与存储在地图数据库中的地理信息进行匹配。
地图数据库中存储着道路网络拓扑结构、道路属性、地理坐标和POI（兴趣点）等信息。
通过匹配车辆位置和道路信息，导航系统可以确定车辆所在的道路以及其方向。
第三步是路径规划。
一旦车辆位置被定位并匹配到道路上，导航系统将根据用户设定的目的地和当前位置，使用算法计算出最佳的行驶路径。
路径规划算法会考虑道路类型、车速限制、交通拥堵情况以及其他各种因素，并给出最适合的路径选择。
最后一步是导航指引。
一旦路径规划完成，导航系统将根据计算出的最佳路径，提供驾驶者所需的导航指引。
导航系统通常会以语音和图像的形式，向驾驶者提供导航信息。
例如，在驶入交叉口之前会提前提醒驾驶者，告知需要准备变道；在需要转弯的时候会提醒驾驶者，并显示需要转向的方向等等。
导航系统还可以显示交通状况、途中的POI信息，以及提供实时的路线重新规划等功能。
综上所述，汽车导航系统的工作原理是通过GPS定位车辆的位置，与地图数据库中的道路信息进行匹配，然后使用路径规划算法计算出最佳的导航路径，并通过语音和图像等方式向驾驶者提供导航指引。
汽车导航系统的工作原理的核心是通过收集、分析和计算信息，为驾驶者提供准确、实时的导航服务，使驾驶更加便捷和安全。
汽车导航系统的工作原理不仅仅停留在基本的定位和路径规划功能上，还融合了许多高级技术和数据源，以提供更加精准、实用的导航服务。
gps导航工作原理
gps导航工作原理GPS导航是一种利用全球定位系统（GPS）进行导航的系统。
通过接收来自卫星的信号，系统能够计算出用户的当前位置并提供准确的导航指引。
GPS导航的工作原理如下：1. 卫星发送信号：全球定位系统由数十颗绕地球轨道运行的卫星组成。
这些卫星会周期性地发送信号，其中包含有关卫星位置和时间的信息。
2. 接收器接收信号：用户的GPS接收器（例如汽车上的导航设备或手机上的导航应用程序）接收到卫星发出的信号。
至少需要接收到3颗卫星的信号才能进行最基本的位置计算，而对于更准确的定位则需要接收到4颗或更多卫星的信号。
3. 信号计算：GPS接收器利用接收到的卫星信号，计算出用户的当前位置。
这个计算是通过测量信号从卫星到接收器的传播时间来进行的。
由于光速是已知的，接收器可以通过测量信号的传播时间和卫星发射信号的时间来计算出用户与卫星之间的距离。
4. 位置计算：一旦接收器知道了与几颗卫星之间的距离，它就可以使用三角定位原理来计算出用户的精确位置。
具体来说，接收器利用接收到的信号来计算出与每颗卫星之间的距离，并将这些距离作为一个三角形的边长。
然后，通过比较这些距离和卫星位置的几何关系，接收器可以确定用户的位置。
5. 导航指引：一旦用户的当前位置被确定，GPS接收器可以根据预先加载的地图数据和用户提供的目的地，计算并提供导航指引。
根据用户的位置和目的地，系统可以计算出最佳的路径，并提供文字或声音指示，引导用户按照正确的方向前进。
值得注意的是，GPS导航系统的准确性和性能可能会受到一些因素的影响，例如地形、建筑物、天气条件和电磁干扰等。
因此，在使用GPS导航时，用户应该保持适当的警惕，并结合实际情况进行导航。

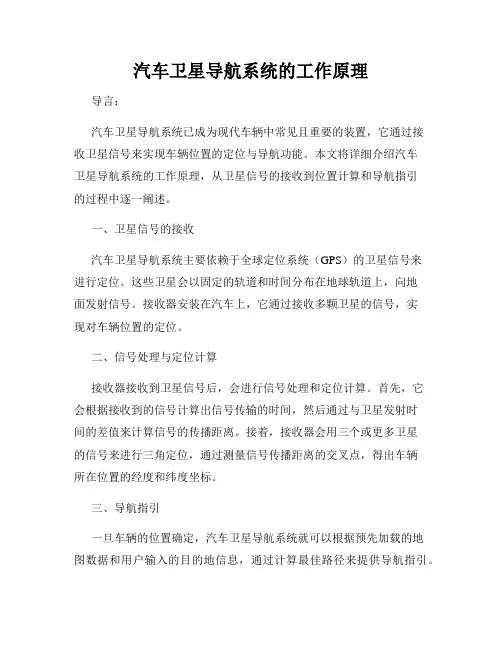

汽车卫星导航系统的工作原理
汽车卫星导航系统的工作原理导言：汽车卫星导航系统已成为现代车辆中常见且重要的装置，它通过接收卫星信号来实现车辆位置的定位与导航功能。
本文将详细介绍汽车卫星导航系统的工作原理，从卫星信号的接收到位置计算和导航指引的过程中逐一阐述。
一、卫星信号的接收汽车卫星导航系统主要依赖于全球定位系统（GPS）的卫星信号来进行定位。
这些卫星会以固定的轨道和时间分布在地球轨道上，向地面发射信号。
接收器安装在汽车上，它通过接收多颗卫星的信号，实现对车辆位置的定位。
二、信号处理与定位计算接收器接收到卫星信号后，会进行信号处理和定位计算。
首先，它会根据接收到的信号计算出信号传输的时间，然后通过与卫星发射时间的差值来计算信号的传播距离。
接着，接收器会用三个或更多卫星的信号来进行三角定位，通过测量信号传播距离的交叉点，得出车辆所在位置的经度和纬度坐标。
三、导航指引一旦车辆的位置确定，汽车卫星导航系统就可以根据预先加载的地图数据和用户输入的目的地信息，通过计算最佳路径来提供导航指引。
系统会计算出到目的地的最短路径，并根据实时交通情况提供实时导航，包括语音提示、地图显示等功能，使得驾驶者能够安全、快速地到达目的地。
四、增强型导航系统除了基本的定位和导航功能，现代汽车卫星导航系统还带有一些增强功能，以提高使用体验。
例如，实时交通信息的接收，可以根据道路拥堵情况调整导航路线；语音识别与语音控制功能，使驾驶者不用分心操作，更加专注于驾驶；以及实时天气信息的显示，提前预知道路条件等。
这些功能通过与系统硬件和车辆其他部件的协同工作实现。
结论：汽车卫星导航系统通过全球定位系统的卫星信号来实现对车辆位置的定位和导航指引。
它的工作原理涉及信号接收、信号处理与定位计算以及导航指引等环节。
通过了解汽车卫星导航系统的工作原理，我们能更好地理解其功能和使用方式，为驾驶提供更便捷的导航服务。

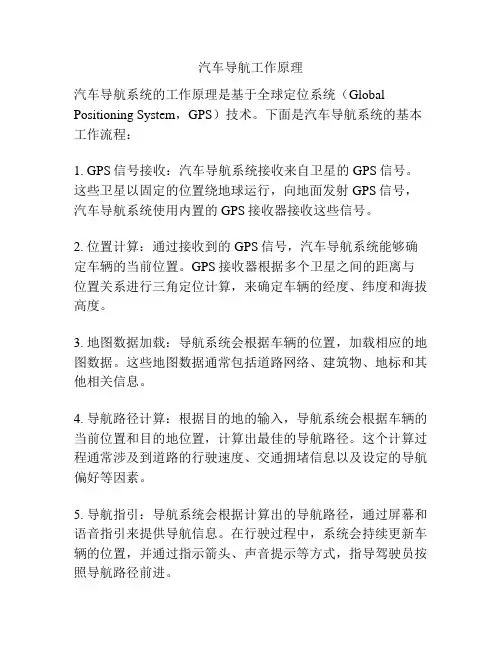

汽车导航工作原理
汽车导航工作原理
汽车导航系统的工作原理是基于全球定位系统（Global Positioning System，GPS）技术。
下面是汽车导航系统的基本工作流程：
1. GPS信号接收：汽车导航系统接收来自卫星的GPS信号。
这些卫星以固定的位置绕地球运行，向地面发射GPS信号，汽车导航系统使用内置的GPS接收器接收这些信号。
2. 位置计算：通过接收到的GPS信号，汽车导航系统能够确定车辆的当前位置。
GPS接收器根据多个卫星之间的距离与位置关系进行三角定位计算，来确定车辆的经度、纬度和海拔高度。
3. 地图数据加载：导航系统会根据车辆的位置，加载相应的地图数据。
这些地图数据通常包括道路网络、建筑物、地标和其他相关信息。
4. 导航路径计算：根据目的地的输入，导航系统会根据车辆的当前位置和目的地位置，计算出最佳的导航路径。
这个计算过程通常涉及到道路的行驶速度、交通拥堵信息以及设定的导航偏好等因素。
5. 导航指引：导航系统会根据计算出的导航路径，通过屏幕和语音指引来提供导航信息。
在行驶过程中，系统会持续更新车辆的位置，并通过指示箭头、声音提示等方式，指导驾驶员按照导航路径前进。
6. 附加功能：现代汽车导航系统通常还包括一些附加功能，例如实时交通状况信息、周边兴趣点的搜索和语音识别等。
这些功能可以帮助驾驶员更好地规划行程，并提供更便利的导航体验。
综上所述，汽车导航系统的工作原理主要包括GPS信号接收、位置计算、地图数据加载、导航路径计算、导航指引和附加功能等环节，为驾驶员提供准确的导航信息和行驶指引。

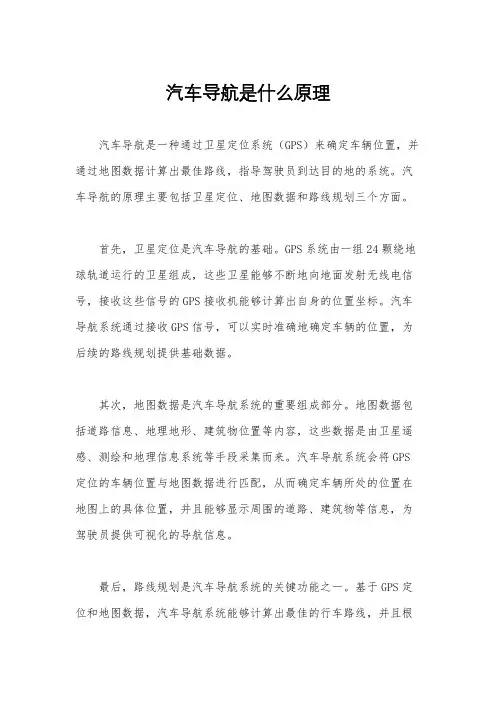

汽车导航是什么原理
汽车导航是什么原理汽车导航是一种通过卫星定位系统（GPS）来确定车辆位置，并通过地图数据计算出最佳路线，指导驾驶员到达目的地的系统。
汽车导航的原理主要包括卫星定位、地图数据和路线规划三个方面。
首先，卫星定位是汽车导航的基础。
GPS系统由一组24颗绕地球轨道运行的卫星组成，这些卫星能够不断地向地面发射无线电信号，接收这些信号的GPS接收机能够计算出自身的位置坐标。
汽车导航系统通过接收GPS信号，可以实时准确地确定车辆的位置，为后续的路线规划提供基础数据。
其次，地图数据是汽车导航系统的重要组成部分。
地图数据包括道路信息、地理地形、建筑物位置等内容，这些数据是由卫星遥感、测绘和地理信息系统等手段采集而来。
汽车导航系统会将GPS 定位的车辆位置与地图数据进行匹配，从而确定车辆所处的位置在地图上的具体位置，并且能够显示周围的道路、建筑物等信息，为驾驶员提供可视化的导航信息。
最后，路线规划是汽车导航系统的关键功能之一。
基于GPS定位和地图数据，汽车导航系统能够计算出最佳的行车路线，并且根据实时交通信息进行动态调整。
在路线规划过程中，系统会考虑到道路的实时交通情况、车速、路况等因素，为驾驶员提供最佳的行车路线，同时还会提前提示驾驶员需要转弯、变道等操作，帮助驾驶员顺利到达目的地。
综上所述，汽车导航的原理主要包括卫星定位、地图数据和路线规划三个方面。
通过这些原理的综合应用，汽车导航系统能够为驾驶员提供准确、实时的导航信息，帮助驾驶员安全、高效地到达目的地。
随着技术的不断进步，汽车导航系统的定位精度和路线规划能力将会得到进一步提升，为驾驶员的出行带来更加便利的体验。

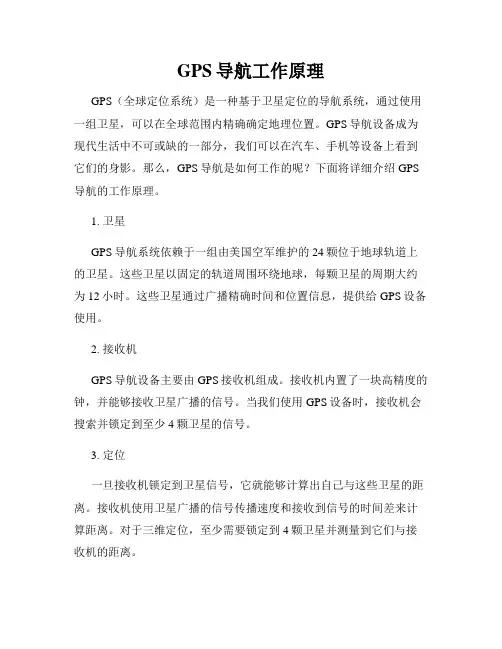

GPS导航工作原理
GPS导航工作原理GPS（全球定位系统）是一种基于卫星定位的导航系统，通过使用一组卫星，可以在全球范围内精确确定地理位置。
GPS导航设备成为现代生活中不可或缺的一部分，我们可以在汽车、手机等设备上看到它们的身影。
那么，GPS导航是如何工作的呢？下面将详细介绍GPS 导航的工作原理。
1. 卫星GPS导航系统依赖于一组由美国空军维护的24颗位于地球轨道上的卫星。
这些卫星以固定的轨道周围环绕地球，每颗卫星的周期大约为12小时。
这些卫星通过广播精确时间和位置信息，提供给GPS设备使用。
2. 接收机GPS导航设备主要由GPS接收机组成。
接收机内置了一块高精度的钟，并能够接收卫星广播的信号。
当我们使用GPS设备时，接收机会搜索并锁定到至少4颗卫星的信号。
3. 定位一旦接收机锁定到卫星信号，它就能够计算出自己与这些卫星的距离。
接收机使用卫星广播的信号传播速度和接收到信号的时间差来计算距离。
对于三维定位，至少需要锁定到4颗卫星并测量到它们与接收机的距离。
4. 三角定位GPS导航系统通过三角定位原理来确定接收机的位置。
每颗卫星传输的信号都包含了卫星的位置和精确时间信息。
接收机利用这些信息以及测定的距离来计算出自己的位置。
通过与更多卫星测量距离，可以提高定位的准确性。
5. 精度与误差GPS导航的精度受到多种因素的影响。
其中最常见的误差来源包括大气层延迟、信号反射、接收机钟的不精确以及多径效应等。
为了提高精度，GPS设备通常会配备差分GPS功能，通过使用额外的基准站来校正误差。
6. 导航计算一旦确定了接收机的位置，GPS导航系统可以计算出所需的导航信息，例如行驶路线、距离、速度等。
导航信息可以通过屏幕显示或语音提示向用户提供。
总结：GPS导航系统通过卫星定位和三角定位原理来确定接收机的位置，从而提供导航信息。
它的工作原理涉及卫星、接收机、定位、三角定位、精度与误差以及导航计算等方面。
GPS导航系统已经成为现代交通和定位的不可或缺的技术，为我们的生活提供了便利。
GPS导航原理
GPS导航原理GPS导航是如今广泛应用于汽车、船舶和飞机等交通工具中的一种导航系统。
它通过利用地球上的卫星系统，能够提供精准的位置和导航信息。
本文将介绍GPS导航的原理和工作方式。
一、GPS导航的原理GPS，即全球定位系统（Global Positioning System），由一系列的卫星、地面控制站和用户接收器组成。
GPS导航的原理是基于三角测量原理，通过测量用户接收器与多颗卫星之间的距离来确定其位置。
1.卫星发射信号GPS系统中的卫星向地面发送无线电信号，包含卫星的精确位置和时间信息。
这些信号以无线电波的形式传播，并且以相对准确的速度（299,792,458米/秒）传输。
用户接收器接收到这些信号后，将利用其中的信息进行计算和定位。
2.接收器接收信号用户接收器是GPS导航系统的核心。
它接收到来自多颗卫星的信号，并将其转化为可供计算的数据。
用户接收器通常由天线、接收芯片和计算机处理器组成。
天线用于接收卫星信号，接收芯片负责解码信号，并将其转换为数据，而计算机处理器负责计算位置和给出导航指令。
3.测量距离接收器通过测量从多颗卫星接收到信号所需的时间，并根据信号传播的速度计算出与每颗卫星之间的距离。
由于信号的传播速度非常快，计算机处理器可以准确地计算出用户接收器与每个卫星的距离。
4.三角测量定位根据测量到的距离信息，用户接收器可以使用三角测量原理来确定自身的位置。
通过与至少三颗卫星的距离计算，用户接收器可以确定自己位于三个测量线的交点上。
而四颗或更多卫星的距离测量，可以提供更高精度的定位。
二、GPS导航的工作方式GPS导航系统基于原理的工作方式如下：1.定位计算用户接收器通过测量与多颗卫星的距离并进行三角测量，计算出自身的位置。
这个过程需要至少测量三颗卫星的距离来确定自身位置，并尽量测量更多卫星的距离以提高定位精度。
2.时间同步GPS导航系统通过卫星传输精确的时间信息，用户接收器利用这个时间信息与卫星信号的传输时间计算距离。
汽车导航系统工作原理
汽车导航系统工作原理汽车导航系统是我们常见的一种车载设备，通过使用卫星定位和地图数据，帮助驾驶员找到最佳路线并提供导航指引。
本文将介绍汽车导航系统的工作原理，包括卫星定位原理、地图数据处理和导航指引算法。
一、卫星定位原理汽车导航系统使用全球定位系统（GPS）来确定车辆的准确位置。
GPS系统由一组卫星组成，这些卫星在地球轨道上定期发送定位信号。
汽车内部的接收器接收这些信号，并计算出车辆的经度、纬度和海拔高度信息。
卫星定位的原理是基于三角测量法。
汽车内部的接收器接收到来自至少四颗卫星的信号，通过测量信号的传播时间和卫星位置信息，可以得出车辆的准确位置。
这个准确位置信息可以用来显示车辆在地图上的位置，并计算出最佳路线。
二、地图数据处理导航系统中的地图数据是非常重要的。
地图数据包括道路信息、道路等级、路口标志、交通流量等。
地图数据通常包括数字地图和语音导航指令，它们一起提供给驾驶员详细的导航信息。
地图数据的处理是通过导航软件来实现的。
导航软件首先将汽车的位置信息与地图数据进行比对，确定车辆在地图上的准确位置。
然后，导航软件会根据用户设置的导航目的地，计算出最佳路线，并将导航指引显示在屏幕上。
这些导航指引包括转向提示、车道指示和预估到达时间等。
地图数据通常是预先加载到导航系统的存储器中。
对于在线导航系统，地图数据可以通过互联网实时下载。
导航软件还会定期更新地图数据，以保证驾驶者获取到最新的道路信息。
三、导航指引算法汽车导航系统的导航指引算法是为了提供最佳的行驶路线和导航指引。
导航指引算法会考虑车辆的当前位置、导航目的地、交通信息以及用户的偏好。
通过这些信息，导航指引算法会选择最佳的路线，并向驾驶员提供导航指引。
导航指引算法通常包括以下几个步骤：1. 路径规划：根据车辆的位置和导航目的地，计算出最佳的行驶路线。
这个过程需要考虑道路等级、交通流量以及用户的偏好。
2. 车道指示：提供准确的车道指示，帮助驾驶员在复杂路口和高速公路上正确变道。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、系统目标：
随着社会不断发展和人们生活水平的提高，汽车走进了平常百姓家庭，由于城市的快速发展和交通道路的日益复杂，人们常因不熟悉道路而迷路，从而延误时间。
车载导航系统不仅能够准确地提供一条通往目的地的行车路线，而且使得车辆能够避开拥挤的道路，明显改善交通拥堵状况。
前几代车载导航系统存在一些缺陷，比如硬件体积大、软件冗余度大、功耗高、成本高等等，基于此，本文根据车载导航系统的特点和功能需求，应用嵌入式技术，设计了一种体积小、功耗低及功能强的车载导航系统
二、需求分析：
1. 车载GPS简介：车载GPS是指通过软件和硬件做成定位终端应用于车辆而进行定位导航的系统。
在车载GPS当中，不单单具有定位导航的功能，它还具有将定位信息传输到GPS 持有人手里或者报警中心的功能，这里我们称之为第三方。
因此，GPS系统具有GSM网络通讯的功能，即利用GSM网络通过短信将相关定位信息传输到第三方。
再通过微机对短信进行解读，从而在电子视频上显示出车辆的地理位置信息。
从而实现了车载GPS定位导航。
2. 车载GPS的应用现状：
在中国，GPS已经进入了规模生产使时期，GPS系统主要应用于车载GPS，车载GPS在中国的市场非常巨大，其分为后装和前装两种应用方式。
前装系统是在车辆出厂前就组装在车辆上的配套产品之中,后装系统则是在车辆使用过程中安装到车辆上的。
现在，我国的车载GPS市场仍处在前期培育时期,采用后装形式给汽车用户提供一种灵活的选择无疑是更明智的策略。
直到2010年年底,我国车载GPS系统装备的车辆已达到了200万辆，这对于我国9000万辆汽车总数来说,其普及率还不到20%。
但是在日本，其导航系统的装备率达到了59%,在欧美国家，其GPS装备的车辆占了50%。
这说明了我国GPS的潜在市场非常巨大。
通过相关数据可知,到2015年,我国GPS系统装备的汽车至少番个五番。
其中上海大众、二汽、一汽以及通用等都将配备GPS导航系统。
3.车载GPS的市场需求分析：
在我国加入WTO之后，汽车进口关税大幅下降，汽车价格也不断低价出售，于是，我国私家车的销售量大增。
随着我国私家车的不断增加，车载GPS导航系统也不断的在进行改进，有车族进行中短途的商业旅行和假日旅游日渐增多,车载导航系统可以为私人汽车车主提供丰富的增值服务。
因此，GPS在私家车上的应用非常重要。
想象一下，我国人口如此庞大，人们对车的需求也如此之高，可见,GPS导航系统在我国的市场也是相当大的。
据相关资料显示,现在我国私家车市场的存在量已经突破了两千万大关,若按照百分之十的GPS配置率,则有两百万量汽车需配置GPS导航系统，即GPS的市场容量将实现两百万。
同时，在未来，车载GPS的性价比将得到进一步的提升,其将有着非常广的发展前景。
按计世资讯的研究报告可以看出，2012年至2015年间，我国GPS车载导航系统的市场将实现百分之五十的年增长率,预计到2015年,随着我国车载导航设备、导航卫星的商业应用环境及其应用标准的不断成熟，GPS导航将被我国消费者所广泛青睐，GPS车载系统的价格也将非常低廉，市场供应规模将进行扩大，到2015年年底，我国车载GPS的销售金额将实现五百亿元。
三、系统原理图：
四、设备的主要功能：
一般车载自主导航系统具有以下功能:
（1) 导航功能：司机在车载GPS 导航系统上选择行车路线的起点和终点，导航系统便会自动根据当前的位置及交通状况，为司机
提供最优的行车路线,导航过程中，如驾驶者走错路线，系统会在极短时间内，自动重新计算出一条新路线。
（2) 电子地图：电子地图可以覆盖全国的各大城市及本地道路信息，功能强大的地图系统包含了中小城市，可以随时查看目的城
市的交通、周围建筑物等情况。
（3) 转向语音提示功能：如果前方遇到路口或者转弯，系统提前以语音的方式提醒司机，这样可以避免车主走弯路。
（4) 定位功能：GPS 通过接收卫星信号，准确地定出其所在的位置，位置误差小于10 米，可以在地图上相应的位置用记号标记出
来，同时，系统还可以显示方向，显示海拔高度等信息。
（5) 安全提示功能：内置道路安全属性信息，如红绿灯、超/限速路段、事故危险区域、禁行区等，汽车行驶至上述路段时，导航器将
及时以语音和图标形式，提醒驾驶者，避免违反交通规则，防止发生交通事故。
（6) 显示航迹：能够实时记录存储车辆行驶经过的路线，并在必要的时候对车辆信息按照日期进行回放。
五、车载GPS的“采集”——“处理”——“传输”——“网络”——“控制”过程：
车载GPS 数据接收
采用中断方式对GPS 数据进行接收，数据处理由独立子函数完成，主要完成时间、位置信息的过滤和分解，在缺省的状态下，GPS 模块输出数据的波特率为4800bps，输出信息具有6 种不同的消息类型:GPRMC、GPRGA、GPGSA、GPGSV、PGRME 等，每秒钟定时输出。
车载GPS 数据处理
车载GPS 数据处理流程，通过串口读取GPS 接收机获得的定位数据进行过滤和分解，根据获得的目标物当前的位置(经纬度坐标、海拔)，从中解析出纬度、经度、高度、速度、日期、时间、航向以及卫星状况等，经过相应的坐标转换，然后再将当前位置显示在电子地图上。
车载GPS 通信
系统采用采用Sony Ericsson 公司GR47 模块进行GPRS 通信，GR47 提供一系列AT 命令来完成TCP/IP 协议的功能，以简化应用集成的流程,GR47 模块共提供了三个串口供用户使用，其中最重要的是UART1。
GPRS 数据传输是GR47 模块的核心功能，其控制过程主要包含建立数据帐户、激活PDP 环境、TCP 或UDP 连接3 个步骤。
车载GPS 网络
如下建立GR47 模块与Internet 连接的步骤：
1）GR47 模块进行初始化并为GPRS 模块开通TCP/IP 服务, A T＋CGDCONT＝1，“IP”，“CMNET”,AT＋IPR＝9600；&W，正常情况下
返回“OK”。
2）调用gtb(APPS_NETWORK_STA TUSBYTE)函数,对GR47 模块进行网络注册，并获得固定虚拟IP 地址，可通过发送指令
“A T*E2IPI=0”获得IP 地址
3）获得IP 地址后，调用库函数ipo(char SockType, char* SockNum)获取指向套接字Socket 号
的指针SockNum。
4）调用tcpc( )库函数建立车载移动终端到监控中心服务器的TCP 会话，这时TCP 握手请求的IP 封包通过GPRS 内网与Internet连接的网关路由至数据中心。
5）数据中心收到握手请求后，发送的同步响应报文经过GPRS 网关的NAT 转换递交到车载移动终端。
6）车载移动终端到监控中心服务器的TCP 连接建立后，调用库函数tcps( )在TCP 连接上发送数据、tcpr( )读取数据，开始数据传输。
综上所述,车载GPS技术进入我国并不是很久，但是其在我国的应用发展却比较快，在我国国民经济中的作用也越来越大，其将会成为我国科技产业发展的一大亮点。
我国车载GPS导航系统的应用还处以一个初级阶段，其在未来的几年内将实现飞速的发展。
其在市场需求、供给上都有着强大的、潜在的后盾，配套服务装备也将越来越具有灵活性。
