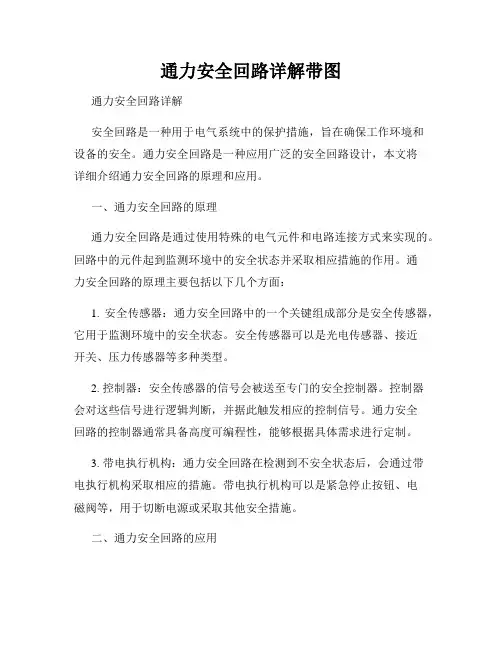

通力安全回路详解
无机房电梯:
1.插件XLH8:1-3轿门触点,3-5安全钳.急停机械锁开关.安全窗开关,7-9轿顶限位开关.安全钳开关.轿顶急停开关。
2.插件XLH7:1-3厅门触点。
3.插件XLH6:127限速器开关。
4.插件XLH5:1-5270紧急电动开关.3-7270RB紧急运行。
5.插件XLH4:1-3缓冲器开关.1-5张紧轮开关.底坑急停开关。
6.插件XLH6:1-3短接(断绳触点)
有机房电梯:
插件说明插件说明
X5到LECPU板的X3XD1到驱动单元395驱动模块接触
器的XD5
XM1控制柜急停XM21-5机房270紧急检修开关
3-7机房270RB紧急运行开关XM31-3轿厢限速器开关XM4对重限速器开关
XM5接723板1-2机房急停.井道门等安全回路电源4-5门机电源XM72-3轿厢照明电源并与同板子的插件XC4的2-3联通
XC11-3轿厢限位.安全钳.检修开关3-5轿顶急停.松绳.安全窗检修
运行5-7轿门触点XC3输出220VAC门机电源及备用线到806板的插件XT3
XH1地坑急停.张紧轮.缓冲器开关XH21-3井道门触点F11A安全回路保险K1主接触器main relay
