合肥工业大学机械系统设计复习与试题4

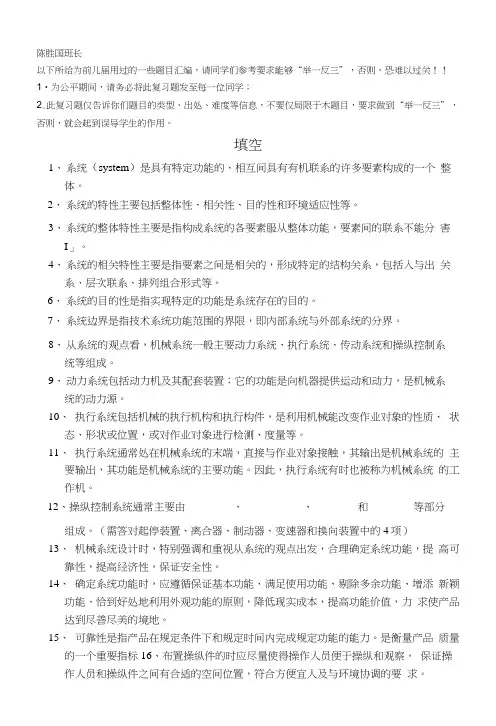

机械系统设计复习题.docx
陈胜国班长以下所给为前儿届用过的一些题目汇编，请同学们参考要求能够“举一反三”，否则，恐难以过关！！1•为公平期间，请务必将此复习题发至每一位同学；2.此复习题仅告诉你们题目的类型、出处、难度等信息，不要仅局限于木题目，要求做到“举一反三”，否则，就会起到误导学生的作用。
填空1、系统（system）是具有特定功能的、相互间具有有机联系的许多要素构成的一个整体。
2、系统的特性主要包括整体性、相关性、目的性和环境适应性等。
3、系统的整体特性主要是指构成系统的各要素服从整体功能，要素间的联系不能分害I」。
4、系统的相关特性主要是指要素之间是相关的，形成特定的结构关系，包括入与出关系、层次联系、排列组合形式等。
6、系统的目的性是指实现特定的功能是系统存在的目的。
7、系统边界是指技术系统功能范围的界限，即内部系统与外部系统的分界。
8、从系统的观点看，机械系统一般主要动力系统、执行系统、传动系统和操纵控制系统等组成。
9、动力系统包括动力机及其配套装置；它的功能是向机器提供运动和动力，是机械系统的动力源。
10、执行系统包括机械的执行机构和执行构件，是利用机械能改变作业对象的性质、状态、形状或位置，或对作业对象进行检测、度量等。
11、执行系统通常处在机械系统的末端，直接与作业对象接触，其输出是机械系统的主要输出，其功能是机械系统的主要功能。
因此，执行系统有时也被称为机械系统的工作机。
12、操纵控制系统通常主要由、、和等部分组成。
（需答对起停装置、离合器、制动器、变速器和换向装置中的4项）13、机械系统设计时，特别强调和重视从系统的观点出发，合理确定系统功能，提高可靠性，提高经济性，保证安全性。
14、确定系统功能时，应遵循保证基本功能、满足使用功能、剔除多余功能、增添新颖功能、恰到好处地利用外观功能的原则，降低现实成本，提高功能价值，力求使产品达到尽善尽美的境地。
15、可靠性是指产品在规定条件下和规定时间内完成规定功能的能力。
合肥工业大学13机械复试
1）机械设计 1.选择，差不多10道，不难 2.简答，有三个，（1）齿轮的失效形式及闭式软齿面齿轮的设计原则.（2）设么叫标准额定寿命，和标准额定动载荷。
（3）链传动的设计步骤和主要内容 3.计算题（1）画出斜齿轮旋向和受力方向（2）轴承寿命计算（3）螺纹连接计算。
三道计算题都是超级简单，简答题除了第三个也很简单 4。
结构分析。
轴的装配图改错，画出正确的图。
画图比较麻烦，最好提前练习。
（2）加工工艺 1.选择 2填空 3.判断 4,两题，一个一面两销定位改错，一个写六角头螺栓加工工序（整张卷子的最难题）。
加工工艺考得很细，一，九，十章最重要，重点看，其他章考小题多，第二章和十一章没怎么考
（3）控制工程，1.选择，25道，绝大部分都简单 2.填空，10道。
3.计算，关于伯德图，给了幅频特性图，判断型别，写出他的传递函数，求wc和相角裕量，最后画出简略相频特性图
三科题目难度都不大，加工工艺考的很细，多做些题目（不过难找），控制工程今年换书了。
只考到第六章干扰引起的误差那节，机械设计考的知识少，最后箱体弹簧变速器就免看了。
复试真题虽然比较老，还是有价值的，机械设计搞懂那些就够了。
合工大机械原理期末考试卷
合工大机械原理期末考试卷姓名：___________________ 学号：___________________一、选择题（每题5分，共50分）1. 机械传动系统中，以下哪种传动方式可以实现非定常转速比？A. 齿轮传动B. 皮带传动C. 链传动D. 蜗杆传动2. 以下哪种力矩不是平衡力矩？A. 外力矩B. 惯性力矩C. 应力矩D. 弹簧力矩3. 以下哪种方法不能提高轴承刚度？A. 增加滚珠个数B. 减小接触角C. 增大轴承直径D. 加强润滑4. 以下哪种方法能减小齿轮传动的噪音？A. 增加齿轮模数B. 减小齿轮齿数C. 采用斜齿轮D. 选择合适的齿轮材料5. 以下哪种行星齿轮副传动具有最大传动比？A. 单级行星齿轮B. 多级行星齿轮C. 复合行星齿轮D. 内啮合行星齿轮6. 以下哪种方法可以减小齿轮传动的背隙？A. 加大齿轮间隙B. 减小模数C. 采用硬齿面D. 增加齿轮齿数7. 以下哪种力矩是旋转惯量产生的？A. 错误力矩B. 惯性力矩C. 应力矩D. 弹簧力矩8. 以下哪种方法不会增大联轴器的传动功率？A. 采用弹性联轴器B. 合理设计联轴器类型C. 选用较短的联轴器D. 加大联轴器直径9. 以下哪种方法可以减小齿轮传动的损耗？A. 降低齿轮模数B. 降低齿轮硬度C. 选择合适的润滑方式D. 加大齿轮齿数10. 以下哪种轴承不属于滚动轴承？A. 深沟球轴承B. 圆柱滚子轴承C. 锥形滚子轴承D. 滑动轴承二、填空题（每空5分，共50分）11. 机械传动系统中，实现非定常转速比的传动方式是______________________。
12. 齿轮传动中，在齿面上受到的压力是由______________________所引起的。
13. 轴承刚度可由______________________来表征。
14. 齿轮传动的噪音主要由______________________引起。
15. 行星齿轮副传动中具有最大传动比的是______________________。
机械设计基础试卷 合肥工业大学
3、（1）弹性滑动是在带传动中，因带的两边拉力不等而使带的弹性变形量不等，
一、填空题：（每题 1 分，共 15 分） 1、构件是组成机器的 ① 单元，零件是机器的_ ② 单元。
2、根据图示四杆机构的尺寸，可以确定，机构 a、b、c 分别是_ ③ _ 机构、_ ④ _ 机构和 ⑤_ 机构。
a）
b）
c）
3、凸轮机构中，当速度发生突变时，其惯性力将引起 _⑥__ 冲击；
当加速度有限变化时，其惯性力将引起 ____⑦_ 冲击。
载荷系数 f p = 1.3 ，试求该轴承的预期寿命。(10 分) 。
轴承工作温度/(ºC)
125 150 175
温度系数
0.95 0.90 0.85
七、在图示的复合轮系中，设已知 n1=3549r/min，又各轮齿数为 z1=36,z2=60,z3=23，z4=49,z4，=69,z5=31,z6=131,z7=94,z8=36,z9=167, 试求行星架 H 的转速 nH（大小及转向）。（12 分）
Z 2 ，两个齿轮的分度圆直径 d1 、 d 2 ，齿根圆直径 d f 1 、 d f 2 ，齿 顶圆直径 da1 、 da2 和中心距 a 。（ ha* = 1 ， c* = 0.25 ）（10 分）
六、已知一角接触球轴承的基本额定动载荷为 Cr=33.9 kN，轴承转
速为 n =1000 rpm，所受径向载荷为 Fr=1000N，轴向载荷为 Fa=200N, 现查得 X=0.44，Y=1.19，载荷有中等冲击，轴承工作温度为140o，
4、回转件平衡计算有 ⑧ 和 ⑨ 两种方法，其中对于轴向尺寸
较大的回转件，则应采用 ⑩ 方法。
5、齿轮的切削加工方法有 ○11E 和 ○12E 两种；限制齿轮的最少
合肥工业大学机械系统设计复习与试题1
！机械综合原理设计！1、试进行水果分选机的原理方案设计和结构方案设计。
方案一：原理方案设计：采用滚筒式来进行水果的分选；结构方案设计：总体结构分为以下主要部分：进料斗、滚筒、收集料斗、机架、传动装置、摩擦轮等。
方案二：原理方案设计：采用摆动筛式来进行水果的分选结构方案设计：水果分选机由分选机构、传动机构和电动机组成。
水果分选时将水果运送至进料斗，然后流入到摆动筛中，使水果在摆动筛中作相对运动，并在此过程中通过相应的孔流出，以达到分级目的。
2.试进行回收后的牛奶瓶或啤酒瓶洗瓶机的原理方案设计和结构方案设计原理方案设计：为了清洗圆形瓶子外面，需将瓶子推人同向转动的导辊上，导辊带动瓶子旋转，推动瓶子沿导辊前进，转动的刷子就将瓶子洗净。
实现方案一：凸轮-铰链四杆机构方案实现方案二：五杆组合机构方案：3．给出一种步进式送料机构的设计构思。
(本题可与相应的实验结合使用) 要求：应含有存储、送料、检验及检验后的分类处理等环节。
(以棒料为例)存储选择坯件自重式料仓，送料原理图如下书上第66页也有一种方案。
4．图示为工厂中使用的虎钳，采用丝杆螺母机构，当需要较大距离移动钳口时非常不便。
请针对这一问题进行一种可实现快速进给的虎钳机构设计（原理方案设计），画出其原理图。
5、试对于鸡蛋大小分级的分选机进行原理设计。
（请至少提供两种方案，并简要说明实现方法）0）电子称重式分选机：采用压力传感器称量水果，微机系统将传感器输出信号进行采样、放大、滤波、模数转换、运算和处理，然后用单片机控制相应的电磁阀送出开关量。
1）筛子分选法：采用平面振动筛，筛孔大小由分选尺寸确定，主要是通过筛体的振动使筛面鸡蛋以一定的速度向排斜端移动，小于第一层的鸡蛋落到第二层筛面。
2）回转带分选法：回转带分选法的工作方式是将水果置于两条分离带之间，若鸡蛋小于两带之间的距离，水果便从中落下。
由于两条分离带之间的距离沿鸡蛋运行方向不断增大，使不同尺寸的鸡蛋落在下方相应的输送带上6．根据对电子配钥匙机器的观察，对其作出原理构思并作出初步的结构设计。
机械系统设计习题(有答案版)
第一章绪论1、系统：具有特定功能的、相互间具有一定联系的许多要素构成的一个整体，即由两个或两个以上的要素组成的具有一定结构和特定功能的整体都是系统。
2、机械系统的组成：1、动力系统。
2、执行系统。
3、传动系统。
4、操纵、控制系统。
5、支承系统。
6、润滑、冷却与密封系统。
3、产品设计类型：完全创新设计、适应性设计、变异性设计。
4、机械系统的设计要求：功能、适应性、可靠性、生产能力、使用经济性、成本六方面的要求。
5、产品的产生过程分哪几个阶段？产品策划---产品设计---产品生产---产品运转---产品报废或回收。
6、产品的设计过程分哪几个阶段？功能原理方案设计阶段---结构总体设计阶段---技术设计阶段第二章机械系统总体设计1、功能原理方案设计步骤设计任务-求总功能-总共能分解-寻求子功能解-原理解功能-评价与决策-最佳原理方案2、什么是“黑箱法”：根据系统的某种输入及要求获得某种输出的功能要求，从中寻找出某种物理效应或原理来实现输入-输出之间的转换，得到相应的解决方法，从而推求出“黑箱”的功能结构，使“黑箱”逐渐变成“灰箱”、“白箱”的一种方法。
3、功能元、功能结构功能元：在一个系统中，总功能可以分解为一些分功能，其中可以分解到最低层次的分功能，并且分解到最后不能再分解的基本功能单位叫做功能元。
功能结构：将总功能分解为分功能，并相应找出实现各分功能的原理方案，从而简化了实现总功能的原理构思。
反之，同一层次的功能单位组合起来，应能满足上一层次功能的要求，最后组合成的整体应能满足总功能的要求。
这种功能的分解和组合关系称为功能结构。
4、机械系统总体参数包括哪些性能参数、结构参数、尺寸参数、运动参数、动力参数。
5、七个标准公比为：1.06、1.12、1.26、1.41、1.58、1.78和2。
6、公比φ、变速范围R n与级数Z间的关系。
Z=lgRn/lgφ+1第三章执行系统设计1、执行系统的组成：由执行末端和与之相连的执行机构。
机械系统设计习题集
机械系统设计（习题集）第一章绪论1．机械工程学科研究的内容包括几大分学科？各分学科之间的相互关系又怎样？2．系统的概念及系统的特点。
3．什么是机械系统？机械系统由几大部分组成？机械系统在产品中的地位作用？4．简述产品产生过程及设计的一般过程。
5．什么是机械系统的现代设计方法？此方法与传动设计阶段的设计方法有何联系与区别？第二章机械系统总体设计1．产品的功能是如何划分呢？在设计产品时，如何合理确定产品的各种功能？2．为什么在产品功能原理方案是1阶段常采用的“黑箱法”？“黑箱法”的设计思路及特点是怎样的？3．简述功能原理方案设计的步骤。
4．什么是功能源、功能结构？5．简述结构总体设计原则、基本原理及设计步骤？6．当采用有级变速传动时，为什么通常采用等比数列？7．制定公比φ的标准值的原则有几条？列出常用标准公比值。
8．试建立挖掘机的形态学矩阵，并根据总体方案确定的基本原则，确定几种合理的方案，并作简要说明。
9．机械系统方案评价的基本原则。
常用的评价方法。
10．在某机器设计中，有两种备选方案，为了确定选择哪个方案，组织了一个由20位专家组成的评价小组用模糊综合评价法对两个方案进行评价。
试对两种设计方案作出评价。
已知：1) 评价指标：产品性能（B1）、可靠性（B2）、使用方便性（B3）、制造成本（B4）、使用成本（B5）；每个评价指标划分为优、良、中等、较差、很差5个等级：0.9，0.7，0.5，0.3，0.1；2) 评价指标B1、B2、B3、B4、B5的权分别为：0.25、0.2、0.2、0.2、0.15；3) 投票结果如下表所示：11．试用计算法求下列参数：1)已知：R n=10，Z=11，求φ；2)已知：R n=355，φ=1.41，求Z；3)已知：φ=1.06，Z=24，求R n；第三章执行系统设计1．执行系统由几大部分组成？简述其分类及可实现的功能？2．一般执行轴由几大部分组成？执行轴的基本要求有哪几项？如果达不到设计要求，将有什么影响？3．影响执行轴组件的静刚度有哪些因素?从哪些方面来提高执行轴组件的静刚度？4．在什么情况下执行轴组件采用三支承较为合理？前、后支承中的滚动轴承的制造误差对主轴组件的旋转精度有何影响？为什么执行轴前轴承的精度比后轴承的高？5．简述如何在不提高轴承的精度等级情况下，用“选配法”和对执行轴前、后轴承的合理安装来提高执行轴的旋转精度。
安徽工业大学机械设计复习题
是非题1受静载荷作用的零件中产生的应力称为静应力( F )2零件本身重量在零件中产生的应力，因为重力的方向是一定的，所以产生的应力都是静应力( F )3根据机器的额定功率计算出作用在零件上的载荷称为名义载荷( T )4 合金钢是塑性材料 ( T )5不可拆连接是拆卸时要损坏连接件或被连接件的连接。
（ T ）6三角形螺纹由于当量摩擦因数大，强度高，所以是常用的连接螺纹。
（T）7受横向变载荷的普通螺栓连接中螺栓所受力为静载荷。
（T ）9花键连接用于连接齿轮和轴时，都是动连接。
（ F ）10楔键连接可以同时实现轴与轮毂的轴向与周向固定。
（ T）11楔键连接常用于要求轴与轮毂严格对中的场合。
（ F ）12 渐开线齿轮的齿廓在其基圆以外的部分必然都是渐开线。
(F )13尺寸越小的渐开线标准齿轮越容易发生根切现象。
（F）14 所有蜗杆传动都具有自锁性。
（F）15设计圆柱齿轮传动时，应取小齿轮的齿宽等于大齿轮的齿宽，以实现大、小齿轮等强度。
（F）16蜗杆传动的接触应力计算，其目的是防止齿面产生点蚀和胶合失效。
（T）17对于传动比大于1的一级齿轮传动，从等强度出发，主从动轮的齿面要有硬度差。
T18在不改变齿轮分度圆直径d1的条件下，通过增大其模数，减小齿数的方法，可以提高齿轮的接触强度。
（F）19 点蚀是闭式齿轮传动的主要失效形式。
（T）20对于HBS≤350的齿轮传动，当采用同样钢材料来制造时，一般将小齿轮调质，大齿轮正火。
（T）21 蜗杆传动中，为了使蜗轮滚刀的标准化、系列化，新标准中，将蜗杆的分度圆直径定为标准值。
（T）22非液体摩擦滑动轴承处于干摩擦工作状态。
（T）23设计时优先选用滑动轴承。
（T）24滚动轴承的额定静载荷C0值等于额定动载荷C值。
（T）25设计时，所有滚动轴承都必须进行静强度计算。
（T）填空题1机械是机器和机构的总称。
2构件是运动的单元，零件是制造的单元。
3两构件通过面接触组成的运动副称为低副，低副又分为移动副和转动副两种。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.传动系统处于能量流系统的中间位置，用于将原动机的运动和动力传递给执行机构。
2.传动系统主要是由变速装置、起停与换向装置、制作装置以及安全保护装置组成。
3.安全保护装置宜放在靠近执行机构且转速较高的传动件上。
4表示传动系统中，各轴可能获得的转速和其他传动特性的线图
5.（1）传动效率高、摩擦损失小（2）传动可逆（3）传动精度高
（4）磨损小，使用寿命长。
6.（1）夹持（2）搬运（3）分度与转位（4）检测（5）加载
7.
8.在设计有多个需要协同工作的执行机构时，首先需要按机械预订的功能和选定的工艺过程，把各机构的动作次序及时间用图形表示出来。
这种表示机构动作次序及时间的图形称为工作循环图。
9.微型电动机、压电式微驱动器、微型发动机
10.柔性支承微工作台、尺蠖机构、蠕动直线电动机、X-Y－θ三自由度微动台
11.功能：实现信号转换，即把操作者施加于机械的信号，经转换传递到执行系统，以实现机械的起动、停止、制动、换向、变速、变力等。
要求：（1）轻便省力（2）操作灵活、反应灵敏。
（3）操纵行程适当，操作方便舒适。
（4）操作件定位安全可靠（5）操作系统具有可调性
分类：人力操作、助力操作、液压操作、气压操作。
12.原理方案设计、结构设计、操作件的造型设计。
13.助力操作系统是利用机械系统中储备的能量帮助人力进行操作。
