徐州工程学院机械系统设计试题及答案
机械系统设计试题
《机械系统设计》习题选集机械设计教研室第一章1．系统的概念。
2．系统的特点。
3．机械系统的特性。
4．从流的观点出发，机械系统的组成。
5．机械系统设计的特点。
6．机械系统设计的基本思想。
7．机械系统设计的一般过程。
第二章1．总体设计过程中应形成的基本技术文件。
2．设计任务的类型。
3．设计任务的来源。
4．试拟定播种、施肥机的设计任务书。
5．画出播种、施肥机的功能构成图。
6．试建立播种、施肥机的功能树。
7．形态学矩阵的概念。
8．试建立挖掘机的形态学矩阵，并根据总体方案确定的基本原则，确定几种合理的方案，并作简要说明。
9．机械系统方案评价的基本原则。
常用的评价方法。
10．在某机器设计中，有两种备选方案，为了确定选择哪个方案，组织了一个由20位专家组成的评价小组用模糊综合评价法对两个方案进行评价。
已知：1)评价指标：产品性能（B1）、可靠性（B2）、使用方便性（B3）、制造成本（B4）、使用成本（B5）；每个评价指标划分为优、良、中等、较差、很差5个等级：0.9，0.7，0.5，0.3，0.1；2)评价指标B1、B2、B3、B4、B5的权分别为：0.25、0.2、0.2、0.2、0.15；3)投票结果如下表所示：评价指标评价等级（A方案）评价等级（B方案）优良中等较差很差优良中等较差很差B110 4 4 2 0 8 6 4 2 0B210 4 2 4 0 8 4 4 2 2B38 4 4 2 2 8 4 4 2 2B48 4 4 4 0 6 4 4 4 2B58 6 4 2 0 6 4 4 6 011．总体布置的基本原则。
12．总体布置的基本形式。
13．试分析手扶拖拉机的总体布置方案。
14．机械系统常用技术参数及指标的类型。
第三章1．物料流系统的基本概念。
2．物料流设计在机械系统设计中的重要地位。
3．物料流系统的组成。
4．简述常用存储子系统。
5．简述常用输送、搬运子系统。
6．简述六点定位规则。
7．夹紧装置的组成。
机械系统设计作业答案
第二章答案因素论域向量U=[0.25 0.2 0.2 0.2 0.15]; 评语论域向量 V=[0.9 0.7 0.5 0.3 0.1];对A 方案构建模糊矩阵：R1 =[ 0.5000 0.2000 0.2000 0.1000 0 0.5000 0.2000 0.1000 0.2000 0 0.4000 0.2000 0.2000 0.1000 0.1000 0.4000 0.2000 0.2000 0.2000 00.4000 0.3000 0.2000 0.1000 0] 对B 方案构建模糊矩阵R2 =[ 0.4000 0.3000 0.2000 0.1000 0 0.4000 0.2000 0.2000 0.1000 0.1000 0.4000 0.2000 0.2000 0.1000 0.1000 0.3000 0.2000 0.2000 0.2000 0.1000 0.3000 0.2000 0.2000 0.3000 0]评价综合：X1 =U*R1=[ 0.4450 0.2150 0.1800 0.1400 0.0200 ] X2 =U*R2=[ 0.3650 0.2250 0.2000 0.1500 0.0600 ] 归一化处理：Y1 = [ 0.4450 0.2150 0.1800 0.1400 0.0200] Y2 = [ 0.3650 0.2250 0.2000 0.1500 0.0600]综合评分： z1 =V*Y1’= 0.6850 z2 =V*Y2’= 0.6370第三章 3-14(1) 变速范围9.5026.11181===--Z n R ϕ(2) 最低转速5.279.501400max min ===nR n n r/min查标准数列表，取28min =n r/min (3) 结构式93123318⨯⨯=演算第二扩大组的变速范围：10~8826.1)12(92<==-r符合升2降4的原则，由结构式可看出，符合前密后疏的原则 (4) 转速图如下：（依据P69页，“抓两端，连中间”原则，先从后向前设计，再从前向后设计），可得到初步转速图。
机械设计考试题及答案套
机械设计考试题及答案套Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#《机械设计》课程试题一、填空题(每空1分共31分)1、当一零件受脉动循环变应力时，则其平均应力是其最大应力的50%2、三角形螺纹的牙型角α＝ 60 ，适用于联接螺纹，而梯形螺纹的牙型角α＝ 30 ，适用于传动螺纹。
3、螺纹连接防松，按其防松原理可分为摩擦力防松、机械防松和永久防松。
4、带传动在工作过程中，带内所受的应力有离心拉应力、紧松边产生的的拉应力和弯曲应力，最大应力发生在紧边刚进入小带轮处。
5、链传动设计时，链条节数应选偶数(奇数、偶数)。
链轮齿数应选奇数；速度较高时，链节距应选小些。
6、根据齿轮设计准则，软齿面闭式齿轮传动一般按接触疲劳强度设计，按弯曲疲劳强度校核；硬齿面闭式齿轮传动一般按弯曲疲劳强度设计，按接触疲劳强度校核。
7、在变速齿轮传动中，若大、小齿轮材料相同，但硬度不同，则两齿轮工作中产生的齿面接触应力相同，材料的许用接触应力不同，工作中产生的齿根弯曲应力不同，材料的许用弯曲应力不同。
8、蜗杆传动的总效率包括啮合效率η、轴承效率和搅油1= 搅油，影响蜗杆传动总效率的主要因效率。
其中啮合效率η1素是啮合效率。
9、轴按受载荷的性质不同，分为转轴、传动轴、心轴。
10、滚动轴承接触角越大，承受轴向载荷的能力也越大。
二、单项选择题(每选项1分,共11分)1、循环特性r=－1的变应力是 A 应力。
A．对称循环变 B、脉动循环变 C．非对称循环变 D．静2、在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，可采取的措施是( B )。
A、增大螺栓刚度Cb，减小被连接件刚度Cm B．减小Cb．增大Cm C．增大Cb和Cm D．减小Cb和Cm3、在螺栓连接设计中，若被连接件为铸件，则往往在螺栓孔处做沉头座孔．其目的是( A )。
A避免螺栓受附加弯曲应力作用 B．便于安装C．为安置防松装置4、选取V带型号，主要取决于 D 。
机械系统设计试题及答案20095249539980
哈尔滨理工大学2007－2008学年第 2 学期考试试题 A 卷系（部、中心、教研室）机械工程 出题教师： 系（部、中心、教研室）主任：考试科目： 机械系统设计 考试时间：110分钟 试卷总分100分一、选择填空（本大题共10小题，每小题1分，总计10分）1．机械工程学科由（ ）和机械制造两部分组成。
A.机械原理B.机械零件C.机械学D.机械加工2．人们对机械系统进行功能原理设计时常采用的一种“抽象化”方法是（ ）。
A.黑箱法 B.白箱法 C.类比法 D.头脑风暴法 3．机械系统结构总体设计的任务是（ ）。
A.进行原理设计的构思B.进行功能原理设计C.将原理设计结构化D.确定总体参数 4．在传动系统中，基本组的级比指数（ ）。
A.小于1B.等于1C.大于1D.任意数 5．双联滑移齿轮占用的最小轴向尺寸应不小于（ ）。
A.3倍齿宽B.4倍齿宽C.5倍齿宽D.6倍齿宽 6．执行系统是由执行末端件和与之相连的（ ）组成。
A.运动机构B.导向机构C.定位机构D.执行机构 7．预紧可以有效提高滚动轴承的（ ）。
A.承载能力B.工作转速C.精度D.刚度 8．我们可以用镶条来调整（ ）的间隙。
A.三角形导轨B.燕尾形导轨C.车床主轴D.铣床主轴 9．支承系统是机械系统中具有支承和（ ）作用的子系统。
A.连接 B.导向 C.定位 D.夹紧 10.隔板的布置方向应与载荷的方向（ ）。
A.平行B.垂直C.倾斜D.任意 二、名词解释（本大题共5小题，每小题2分，总计10分）1．机械系统 2．功能原理设计 3．级比 4．执行系统 5．自身刚度 三、简答题（本大题共6小题，每小题4分，总计24分） 1．机械系统设计有哪些基本原则？2．什么是功能元？有那些种基本功能元？ 3．扩大传动系统变速范围有哪些方法？4．导轨有何功用？滑动导轨按其运动性质可分为哪几种类型？5．什么是支承件的接触刚度？提高接触刚度有哪些有效措施？6．常用的典型控制系统有哪几种类型？四、填空题（本大题含2小题共8个空，每空2分，总计16分）1．某台数控机床，主轴最高转速为4000r/min，最低转速为30r/min，计算转速为145r/min。

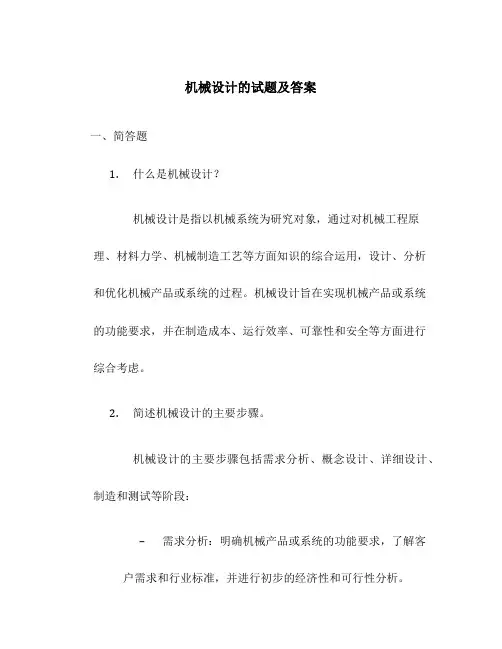

机械设计的试题及答案
机械设计的试题及答案一、简答题1.什么是机械设计？机械设计是指以机械系统为研究对象，通过对机械工程原理、材料力学、机械制造工艺等方面知识的综合运用，设计、分析和优化机械产品或系统的过程。
机械设计旨在实现机械产品或系统的功能要求，并在制造成本、运行效率、可靠性和安全等方面进行综合考虑。
2.简述机械设计的主要步骤。
机械设计的主要步骤包括需求分析、概念设计、详细设计、制造和测试等阶段：–需求分析：明确机械产品或系统的功能要求，了解客户需求和行业标准，并进行初步的经济性和可行性分析。
–概念设计：根据需求分析的结果，生成不同的设计方案，并进行评估和对比。
选择最优方案后，进行模型制作和初步性能分析。
–详细设计：确定机械产品或系统的详细参数，进行零部件的设计和装配。
在设计过程中考虑材料选用、力学分析、运动学和动力学分析等方面。
–制造和测试：根据详细设计结果，进行材料采购、加工和装配。
制作完成后，对机械产品或系统进行测试和调试，验证其功能和性能。
3.机械设计中常用的制图软件有哪些？机械设计中常用的制图软件包括AutoCAD、SolidWorks、CATIA、Pro/ENGINEER、NX等。
这些软件具备强大的建模、装配、分析和绘图功能，能够帮助工程师进行机械产品的设计和分析。
二、计算题1.一个弹簧质量为0.2kg，刚度系数为1000N/m，当加力为50N时，弹簧加速度为多少？根据牛顿第二定律，可以得到力与加速度的关系：F = m*a，或者 a = F/m。
将给定的数值代入计算：a = 50N / 0.2kg = 250 m/s²所以弹簧的加速度为250 m/s²。
2.一个螺旋副传动的螺旋角为30°，螺距为10mm，旋转速度为1000rpm，计算传动比。
螺旋副的传动比可以通过螺距与螺旋角的关系计算得到：传动比= 2π(螺距/螺旋角)。
将给定的数值代入计算：传动比= 2π(10mm / 30°) ≈ 2.094所以传动比为2.094。

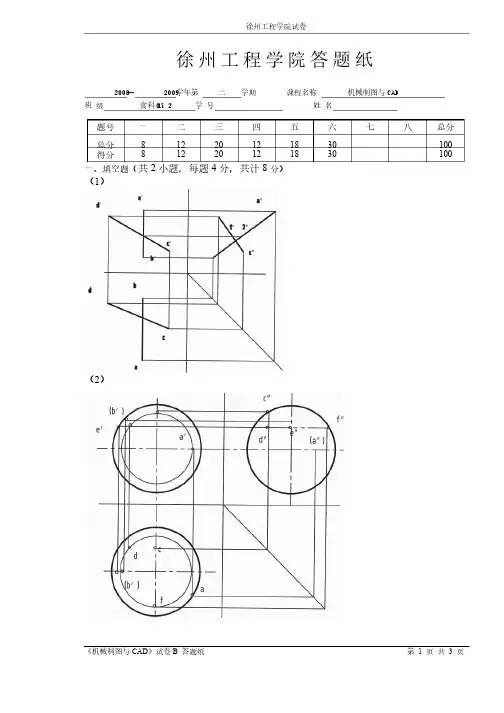

机械制图与CAD试卷2答案
徐州工程学院试卷徐州工程学院试卷徐州工程学院答题纸2008 — 2009 学年第学年第 二 学期学期 课程名称课程名称 机械制图与CAD 班 级 07食科1、2 学 号 姓 名一、填空题（共2小题，每题4分，共计8分）分） （1）（2）题号题号 一 二 三 四 五 六 七 八 总分总分 总分总分812 20 12 18 30 100 得分得分81220121830100（3）0.0100.02963--F 圆柱面的公差为圆柱面的公差为 0.0190.019 ，其表面粗糙度Ra 为 1.6 ； （4）退刀槽宽度为退刀槽宽度为5 。
五、计算并作图（共1小题，计18分）分） 解：(1) d 1+d 2=2amZ 1+mZ 2=2a 22m+50m=2×72 m=2 d 1=44mm da 1= d 1+2m=48mmd f1= d 1- 2.5m=39mm d 2=100mm da 2= d 2+2m=104mmd f2= d 2- 2.5m=95mm （2）六、综合题。
读装配图，回答问题（共1题，每空2分，（5）计6分，共计30分 （1）零件02308的作用是的作用是 阻止液体回流阻止液体回流阻止液体回流 ； （2）主视图中φ25H7/h6是 2301 和 2305 之间的配合尺寸；此配合的种类是之间的配合尺寸；此配合的种类是 间隙配合间隙配合 ；基准制是；基准制是 基孔基孔。
（3）主视图是）主视图是 全剖全剖 图,该图主要表示零件该图主要表示零件 2101 2101 、 2305 、 2307 的装配连接关系。
关系。
（4）主视图中的尺寸105属于属于 外形外形外形 尺寸，俯视图中的尺寸75属于属于 定位定位定位 尺寸、尺寸60在装配图中属于在装配图中属于 安装安装安装 尺寸。
尺寸。
（5）简述柱塞泵的工作原理）简述柱塞泵的工作原理 柱塞2305向上移动，液体从吸液口进入泵腔内，向上移动，液体从吸液口进入泵腔内， 柱塞柱塞2305向上最大行程，泵腔完成最大吸液量；柱塞2305向下移动，进液口关闭，出液口打开，液体由出液口排出，出液口打开，液体由出液口排出，23052305到最下方，完成单行程最大排液量到最下方，完成单行程最大排液量；。
机械系统设计B答案
一、填空题（每题5分，共25分）1. 局部 整体2. 要素 整体性 相关性 自组织性与动态性3. 加工 输送 储存 检验组成4. 系统的原理方案的构思 结构方案设计 总体布局与环境设计 主要参数及技术指标的确定 总体方案的评价与决策5. 人类专家水平 计算机程序二、（共20分）解：三、利用棒料重心偏于一侧（共20分）四、（共20分）评价尺度向量[]0.90.70.50.3E = 加权系数矩阵[0.60.30.1]A =隶属度矩阵10.30.40.300.20.50.300.10.30.20.4R ⎡⎤⎢⎥=⎢⎥⎢⎥⎣⎦，20.10.50.400.40.30.20.10.30.40.10.2R ⎡⎤⎢⎥=⎢⎥⎢⎥⎣⎦综合模糊评价隶属度：[]110.30.40.30[0.60.30.1]0.20.50.300.250.420.290.040.10.30.20.4B A R ⎡⎤⎢⎥===⎢⎥⎢⎥⎣⎦[]220.10.50.40[0.60.30.1]0.40.30.20.10.210.430.310.050.30.40.10.2B A R ⎡⎤⎢⎥===⎢⎥⎢⎥⎣⎦优先度：[][]110.90.70.50.30.250.420.290.040.676TT z EB ===[][]220.90.70.50.30.210.430.310.050.66T T z EB === 五、（共15分）送料机构１：将书本送至切书工位，待压书机构放松后可返回，准备下次送料。
压书机构2：书本被送至切书工位后，将书本压紧，待两侧切刀机构、横切刀机构完成切书动作后放松书，返回，准备下次压紧书。
两侧切刀机构3：压书机构压紧后，切书，返回，以便横切刀机构工作。
横切刀机构4：两侧切刀机构返回后，切书，返回，以便压书机构放松书。
（5分）送料机构压紧机构两侧切刀机构横切刀机构（10分）。
机械考试试题及答案
机械考试试题及答案一、选择题（每题2分，共20分）1. 以下哪个选项不属于机械零件的基本类别？A. 轴承B. 齿轮C. 弹簧D. 传感器答案：D2. 下列哪种传动方式属于有级传动？A. 链传动B. 摆线针轮减速器C. 液力耦合器D. 皮带传动答案：B3. 在机械设计中，以下哪个参数表示材料的疲劳极限？A. σ-1B. τ-1C. σbD. σ0.2答案：A4. 以下哪个单位是功率的单位？A. 焦耳（J）B. 瓦特（W）C. 牛顿（N）D. 帕斯卡（Pa）答案：B5. 以下哪个部件不属于机械系统中的执行元件？A. 电机B. 气缸C. 液压缸D. 变速器答案：D6. 以下哪种传动方式属于弹性传动？A. 链传动B. 摆线针轮减速器C. 橡胶带传动D. 齿轮传动答案：C7. 以下哪个选项是机械系统中的控制元件？A. 传感器B. 执行器C. 调节器D. 显示器答案：C8. 在机械设计中，以下哪个参数表示材料的屈服强度？A. σbB. σ0.2C. σ-1D. τ-1答案：B9. 以下哪种传动方式属于无级传动？A. 链传动B. 摆线针轮减速器C. 液力耦合器D. 皮带传动答案：C10. 以下哪个单位是力矩的单位？A. 焦耳（J）B. 瓦特（W）C. 牛顿·米（N·m）D. 帕斯卡（Pa）答案：C二、填空题（每题2分，共20分）11. 机械零件的失效形式主要有以下几种：____、____、____。
答案：疲劳破坏、断裂、磨损12. 下列传动方式中，属于摩擦传动的是____、____。
答案：皮带传动、摩擦轮传动13. 在机械设计中，常用的力学性能指标有：____、____、____。
答案：屈服强度、抗拉强度、疲劳强度14. 机械系统中的执行元件主要有：____、____、____。
答案：电机、气缸、液压缸15. 以下属于弹性元件的是：____、____。
答案：弹簧、橡胶垫三、判断题（每题2分，共20分）16. 齿轮传动属于有级传动。
