机加工件设计方法
轴类零件加工工艺设计
轴类零件加工工艺设计一、引言轴类零件是机械设备中常见的一种零部件，广泛应用于各种机械设备中，具有重要的功能和作用。
在机械制造过程中，轴类零件的加工工艺设计是确保产品质量和性能的重要环节。
本文将对轴类零件加工工艺设计进行深入研究和探讨。
二、轴类零件的特点1.复杂形状：轴类零件通常具有复杂的外形和内部结构，需要通过精密加工才能满足设计要求。
2.高精度要求：由于轴类零件在机械设备中承受着重要载荷和转动运动，因此对其精度要求较高。
3.材料选择广泛：根据不同应用场景和性能要求，轴类零件可以选择不同材料进行制造。
三、轴类零件加工过程1.材料准备：根据产品设计要求选择合适的材料，并进行切割、锻造等预处理。
2.车削加工：通过车床等设备进行外圆车削、内圆车削等操作，以使得轴类零件的外形和尺寸达到要求。
3.磨削加工：通过磨床等设备进行精密磨削，提高轴类零件的精度和表面质量。
4.焊接加工：对于需要组装的轴类零件，可以通过焊接等方式进行连接和固定。
5.表面处理：对于需要提高轴类零件表面硬度、耐磨性等性能的情况，可以进行渗碳、氮化等处理。
6.质量检验：通过各种检测手段对加工后的轴类零件进行质量检验，确保其达到设计要求。
四、加工工艺设计要点1.合理选择机床设备：根据产品形状、尺寸和数量等因素选择合适的机床设备，确保能够满足产品加工要求。
2.确定切削参数：根据材料性质和加工要求确定切削速度、进给速度等参数，以保证切削效果和加工效率。
3.精确测量与控制：在整个加工过程中，需要使用精密测量仪器对各个环节进行实时监控与调整，以确保产品尺寸精度达到设计要求。
4.合理安排工序：根据轴类零件的复杂性和加工要求，合理安排各个工序的顺序和加工方法，以提高加工效率和质量。
5.合理选择刀具：根据轴类零件的材料和形状特点，选择合适的刀具进行加工，以提高切削效率和刀具寿命。
6.注重环保与安全：在轴类零件加工过程中，要注重环境保护和操作安全，采取相应的措施减少废料产生和操作风险。
课程设计-零件的机械加工工艺规程的编制及工装设计
课程设计-零件的机械加工工艺规程的编制及工装设计摘要本文旨在介绍零件机械加工工艺规程的编制方法和工装设计要点，为机械加工领域的学生和工程师提供参考。
引言机械加工工艺规程的编制是确保加工质量、提高生产效率的关键环节。
合理的工艺规程和工装设计能够显著提升加工精度和生产效率。
第一章：零件加工工艺规程编制1.1 零件分析对零件的几何形状、尺寸、材料等进行详细分析。
1.2 加工工艺路线确定根据零件特点确定加工顺序和加工方法。
1.3 工艺参数选择选择合适的切削参数，如切削速度、进给速度、切削深度等。
1.4 工艺文件编制编制工艺卡片、工艺流程图等工艺文件。
第二章：工装设计2.1 工装设计原则介绍工装设计的基本原则，如定位精度、夹紧稳定性等。
2.2 夹具设计根据加工工艺要求设计夹具，确保零件的定位和夹紧。
2.3 刀具选择选择合适的刀具，考虑刀具材料、类型、尺寸等因素。
2.4 量具与检测选择合适的量具，制定检测方案，确保加工质量。
第三章：工艺规程编制实例3.1 零件选择选择一个具体的零件作为工艺规程编制的实例。
3.2 工艺路线分析对选定零件的加工工艺路线进行详细分析。
3.3 工艺参数确定确定加工过程中的工艺参数。
3.4 工艺文件编制编制该零件的工艺卡片和工艺流程图。
第四章：工装设计实例4.1 夹具设计针对选定零件的加工特点，设计相应的夹具。
4.2 刀具选择与设计选择和设计适合该零件加工的刀具。
4.3 量具选择与检测方案选择适合的量具，并制定检测方案。
第五章：质量控制与优化5.1 加工质量控制制定加工过程中的质量控制措施。
5.2 工艺优化分析工艺过程中的瓶颈，提出优化建议。
5.3 成本控制考虑加工成本，提出成本控制措施。
结论机械加工工艺规程的编制和工装设计是确保加工质量和效率的重要环节。
通过合理的工艺设计和精确的工装配合，可以有效提升零件加工的精度和生产效率，为企业创造更大的价值。

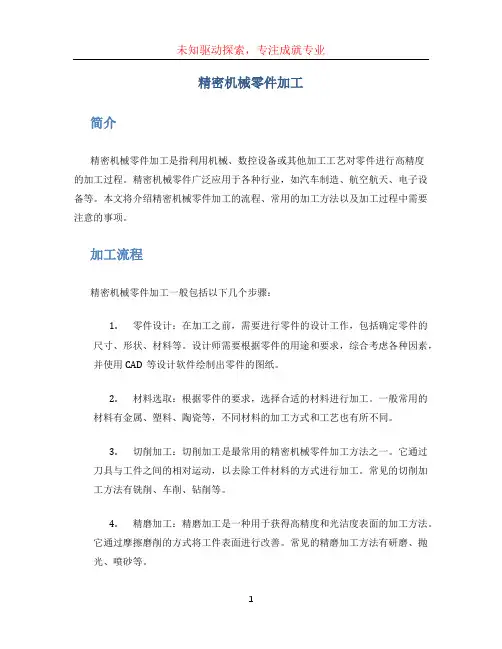

精密机械零件加工
精密机械零件加工简介精密机械零件加工是指利用机械、数控设备或其他加工工艺对零件进行高精度的加工过程。
精密机械零件广泛应用于各种行业，如汽车制造、航空航天、电子设备等。
本文将介绍精密机械零件加工的流程、常用的加工方法以及加工过程中需要注意的事项。
加工流程精密机械零件加工一般包括以下几个步骤：1.零件设计：在加工之前，需要进行零件的设计工作，包括确定零件的尺寸、形状、材料等。
设计师需要根据零件的用途和要求，综合考虑各种因素，并使用CAD等设计软件绘制出零件的图纸。
2.材料选取：根据零件的要求，选择合适的材料进行加工。
一般常用的材料有金属、塑料、陶瓷等，不同材料的加工方式和工艺也有所不同。
3.切削加工：切削加工是最常用的精密机械零件加工方法之一。
它通过刀具与工件之间的相对运动，以去除工件材料的方式进行加工。
常见的切削加工方法有铣削、车削、钻削等。
4.精磨加工：精磨加工是一种用于获得高精度和光洁度表面的加工方法。
它通过摩擦磨削的方式将工件表面进行改善。
常见的精磨加工方法有研磨、抛光、喷砂等。
5.总装：在完成零件加工后，需要将零件进行组装，形成完整的机械系统。
总装包括零件的安装、调试以及各种连接和校正工作。
常用的加工方法C加工：CNC（Computer Numerical Control）加工是利用计算机控制机床进行零件加工的一种方法。
它具有高精度、高效率的特点，可以实现复杂形状零件的加工。
2.激光加工：激光加工是利用激光束对工件进行加工的方法。
它具有无接触、非接触、高精度的特点，适用于各种材料的切割、打孔、焊接等。
3.水刀加工：水刀加工是利用高速射出的水流对工件进行切割的方法。
水刀加工具有无热变形、无毛刺、无剧烈切削力等优点，适用于各种材料的加工。
加工注意事项在进行精密机械零件加工时，需要注意以下事项：1.遵循安全操作规程：加工过程中需要遵守操作规程，佩戴好相应的防护用具，确保加工过程的安全。
2.控制加工参数：控制好切削速度、切削深度和进给量等加工参数，以保证零件尺寸和表面质量的要求。
机械零件的加工工艺
机械零件的加工工艺机械零件的加工工艺是指将原材料通过一系列的工艺过程，进行切削、成形、联接等操作，最终得到符合设计要求的零件。
机械零件的加工工艺涉及到材料选择、工艺规程、加工工艺参数的确定等方面。
下面将从机械零件加工的基本步骤、常用加工方法和工艺参数的选择等方面进行详细介绍。
1. 机械零件加工的基本步骤：机械零件加工的基本步骤包括工艺准备、加工操作和工艺检验三个方面。
（1）工艺准备：包括依据设计图纸和工艺要求，选择合适的材料、设备和工具，制定加工工艺规程，并依据工艺规程制作工艺文件，如加工工序卡和工艺路线。
（2）加工操作：按照工艺文件的要求，进行机械零件的加工操作。
具体包括切削加工、成形加工、联接加工等过程。
在加工操作过程中，需要根据工艺文件和现场实际情况，灵活控制机床和工艺参数，保证加工质量和工艺效率。
（3）工艺检验：通过对加工过程和加工结果的检验，验证加工质量是否符合要求。
主要包括工艺过程中的工件检测、工艺参数记录、加工精度检验等。
通过工艺检验，及时发现问题和改进不足，提高加工质量。
2. 常用加工方法（1）切削加工：包括车削、铣削、钻削、磨削等。
切削加工是利用刀具对工件进行材料的切削，达到工件形状和精度要求的加工方法。
（2）成形加工：包括冲压、锻造、拉伸等。
成形加工是通过对工件施加压力，使其发生塑性变形，从而得到所需形状的加工方法。
（3）联接加工：包括焊接、铆接、螺纹连接等。
联接加工是将多个零件通过一定的方式连接在一起，形成一个整体的加工方法。
3. 工艺参数的选择在机械零件加工中，选取合适的工艺参数对于加工质量和效率有着重要影响。
影响工艺参数的因素包括材料的物理性质、切削刃具的材料和形状、机床类型和切削速度等。
（1）刀具材料选择：合理选择刀具材料能够提高切削刃具的硬度、耐磨性和耐冲击性。
常用的刀具材料有高速钢、硬质合金和陶瓷等。
（2）刀具形状选择：合理选择刀具的形状和刃角能够适应不同加工工艺的要求。
机械零件加工工艺规程方案设计
机械零件加工工艺规程方案设计一、引言本文旨在设计机械零件加工的规程方案，以确保加工过程的准确性、安全性和高效性。
二、工艺流程1.制定加工计划：根据零件的要求和材料特性，确定合适的加工方法和设备。
2.准备加工设备和工具：确保加工设备和工具的良好状态，包括刀具、夹具、机床等。
3.检查工件和材料：检查工件和材料是否符合要求，包括尺寸、材质、硬度等。
4.加工前准备：准备加工液、切削液和冷却液，确保加工过程的顺利进行。
5.加工操作：根据加工工艺要求，进行加工操作，包括车削、铣削、磨削等。
6.质量检查：在加工过程中进行定期检查，确保加工质量的合格性。
7.表面处理：根据要求进行表面处理，包括镀铬、喷涂等。
8.检验和验收：对加工完成的零件进行检验，确保其符合要求。
9.清洗和防锈：对加工完成的零件进行清洗和防锈处理，以延长其使用寿命。
10.包装和交付：根据客户要求进行适当的包装，并按时交付给客户。
三、注意事项1.安全第一：加工过程中必须严格遵守安全操作规程，佩戴必要的个人防护装备。
2.设备保养：定期检查和维护加工设备，确保其正常运转。
3.物料管理：加工过程中要注意对材料的储存和保护，防止受潮、受污等。
4.加工参数控制：严格控制加工参数，如切削速度、进给速度和切削深度，以确保加工质量。
5.过程记录：对加工过程中的关键参数和质量数据进行记录，以便追溯和分析。
四、质量控制1.原材料质量控制：进行必要的材料检测，确保其符合零件要求。
2.首件检查：对首件进行全面检查，确保加工程序和工装的准确性。
3.过程控制：加工过程中进行定期检查和检验，纠正加工中的问题，确保加工质量。
4.最终检验：对加工完成的零件进行全面检验，检查尺寸、表面质量和功能性能。
5.不良品处理：对不良品进行分类和处理，如返修、重新加工或报废。
五、工艺改进1.分析问题：对加工过程中出现的问题进行分析，找出问题的原因。
2.制定改进方案：根据问题的原因，制定具体的改进方案，如更换设备、改进工艺参数等。
轴零件的机械加工工艺规程及夹具设计
轴零件的机械加工工艺规程及夹具设计一、轴零件的机械加工工艺规程1.材料准备：轴零件的材料通常选择优质的钢材或铸铁材料，需要根据轴零件的使用要求和工艺特点来选择合适的材料。
2.工艺路线确定：根据轴零件的形状、结构和加工要求，确定合适的工艺路线，包括车削、铣削、钻孔等加工工序的顺序和方法。
3.加工设备选择：根据轴零件的尺寸、形状和工艺要求，选择合适的加工设备，包括车床、铣床、钻床等。
4.工艺参数确定：根据轴零件的材料和加工要求，确定合适的切削速度、进给量和切削深度等工艺参数。
5.工艺操作规范：对于每个加工工序，制定相应的工艺操作规范，包括操作顺序、刀具安装、夹具装夹和加工顺序等。
6.质量检验要求：确定轴零件的质量检验要求和方法，包括尺寸偏差、表面粗糙度、硬度等指标的检验。
7.工艺文件编制：将以上所有内容整理成工艺文件，包括工艺路线图、刀具配套表、工艺操作规程和质量检验记录表等。
二、夹具设计夹具是机械加工中用来固定工件、定位和保持工件位置的装置。
在轴零件的机械加工中，夹具设计是非常重要的一环。
夹具的设计应满足以下几个要求：1.夹紧可靠：夹具的设计应保证对轴零件进行可靠的夹紧，以防止在加工过程中因工件松动而引起的加工误差。
2.定位准确：夹具的设计应能够确保轴零件在加工过程中的准确定位，以保证加工精度。
3.易于安装和调整：夹具应设计成易于安装和调整的形式，以方便操作人员进行装夹和调整。
4.加工装卸方便：夹具的设计应便于轴零件的装卸，以提高生产效率。
5.避免干涉：夹具的设计应避免与加工刀具和加工设备的干涉，以保证加工进程的顺利进行。
在夹具设计过程中，需要根据轴零件的形状、尺寸和加工要求，选择合适的夹具类型，包括平面夹具、分度夹具、对心夹具等，并进行夹具的结构设计和强度计算。
总结起来，轴零件的机械加工工艺规程及夹具设计是确保轴零件加工质量和工艺正确性的重要环节，对于提高加工效率和保证加工精度具有重要意义。
机械加工工艺及夹具设计
机械加工工艺及夹具设计目 录1 零件的分析 ...................................................... 错误!未定义书签。
1.1零件分析 .................................................................. 2 1.2 零件的工艺分析 ........................................................... 2 1.3主要技术要求 .............................................................. 3 2.确定零件的生产类型 .............................................................. 3 3 工艺规程设计 .. (4)3.1确定毛坯的制造形式 ........................................................ 4 3.2毛坯材料的选择 ............................................................ 5 3.3基面的选择 . (5)3.3.1粗基准的选择 ........................................................ 5 3.3.2精基准的选择 ........................................................ 5 3.4 热处理工序的安排 .......................................................... 6 3.5 加工顺序的安排 ............................................................ 6 3.6机械加工余量 .. (6)3.6.1机械加工余量的的确定 ................................................ 6 3.6.2毛坯尺寸的确定 ...................................................... 7 3.3.3工序余量的确定 ...................................................... 8 3.7制定工艺路线 .. (8)3.7.1 加工方案拟定 ........................................................ 8 3.7.2加工顺序的安排 ..................................................... 10 3.7.3制定工艺路线 ....................................................... 10 3.8机械加工余量、工序尺寸及毛坯尺寸的确定 (10)3.8.1毛坯尺寸的确定 ..................................................... 10 3.8.2工序尺寸及余量的确定 .. (12)4 确定切削用量及基本工时 (12)4.1锻造毛坯。
零件的机械加工工艺方案设计
一． 零件的工艺分析：1.加工表面分析(1) 以花键孔的中心线为基准的加工面这一组面包括：20.0025+ Φmm 的六齿方花键孔、20.0022+ Φmm 花键底孔两端的︒⨯152倒角和距中心线为27mm 的平面。
孔22Φmm 的上下加工表面，孔22Φmm 的内表面，有粗糙度要求为Ra 小于等于6.3um ，25Φmm 的六齿花键孔，有粗糙度要求Ra 小于等于 3.2um ，扩两端面孔，有粗糙度要求Ra=6.3um ，加工时以上下端面和外圆40Φmm 为基准面，有由于上下端面须加工，根据“基准先行”的原则，故应先加工上下端面（采用互为基准的原则），再加工孔22Φmm, 六齿花键孔25Φmm 和扩孔。
(2) 以工件右端面为基准的03.008+ mm 的槽和012.0018+ mm 的槽。
这一组加工表面包括：右侧距离18mm 的上下平面，Ra=3.2um ，有精铣平面的要求，左侧距离为8mm 的上下平面，Ra=1.6um ，同样要求 精铣，加工时以孔22mm ，花键孔25 mm 和上下平面为基准定位加工。
根据各加工方法的经济精度及一般机床所能达到的位置精度，该零件没有很难加工的表面尺寸，上述表面的技术要求采用常规加工工艺均可以保证，对于这两组加工表面而言，可以先加工其中一组表面，然后借助于专用夹具加工另一组表面，并且保证它们的位置精度要求。
2.毛坯种类CA6140拨叉位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作。
宽度为012.0018+ mm 的槽尺寸精度要求很高，因为在拨叉拔动使滑移齿轮时如果槽的尺寸精度不高或间隙很大时，滑移齿轮得不到很高的位置精度。
所以，宽度为012.0018+ mm 的槽和滑移齿轮的配合精度要求很高。
零件材料HT200，考虑到此零件的工作过程中并有变载荷和冲击性载荷，因此选用锻件，以使金属纤维尽量不被切断，保证零件的工作可靠。
经查《机械加工工艺人员手册》表5-5取等级为2级精度底面及侧面浇注确定待加工表面的加工余量为3±0.8mm 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机加工件工艺和设计规范
定义：机加工是机械加工的简称，是指通过机械加工去除材料的加工工艺。
机加工工艺分类：
不管机床是大是小，是简单还是复杂，都可分为大类，钻（镗）削、车削、铣削、磨削和牛头刨五种方法，这些加工方法的特征如下：
1、钻削
钻孔是在实心金属上钻孔的加工。
使用一种称为麻花钻的旋转钻头。
用于钻孔的机床称为钻床。
钻孔时，工件定位夹紧、固定不动；钻头一面旋转，一面钻入工件。
镗孔是把金属工件上已钻出或铸出的孔加以扩大或作进一步加工的加工方法。
在车上镗孔是通过单刃刀具一面旋转一面向工件进刀完成的。
工件定位夹紧、固定不动；镗刀一面旋转，一面钻入工件.
钻孔:孔径不大，公差要求不高，可直接用钻头加工。
铣孔:表面有要求，孔径较大，不能在车床装夹上加工时用铣。
镗孔:工件外型大，不能在铣床上装夹。
2、车削
车床是加工件在中轴旋转，刀具从外面加工，适合轴具外加工。
例如：内外圆柱面、内外圆锥面、内外螺纹
以及端面、沟槽、滚花等。
3、铣削
铣削是使用旋转刀具切除金属的加工，这种刀具具有多个切削刀刃，称为铣刀。
铣床，有平铣床、孔铣床、齿轮铣床等，主要适用于面加工.
4、磨削
磨削是使用一种称为砂轮的磨削轮来切除金属的加工方法。
磨削对工件进行精加工，加工后的工件尺寸精确、表面光洁。
磨削圆形工件时，工件一面旋转，一面向旋转着的砂轮进给。
磨制扁平工件时，工件在旋转的砂轮下作往返运动。
磨削工艺常用于对经过热处理的坚硬工件进行最后的精加工，使其达到精确的尺寸,费用高。
（常见的抛光是磨削中的一种）
5、刨削系指用刨刀加工工件表面的工艺。
刀具与工件做相对直线运动进行加工，主要用于各种平面与沟槽加工，也可用于直线成形面的加工。
机加工零件结构的合理设计规范
1.1-从零件加工的装夹和切削次数考虑结构设计.
a图示，内键槽，需要两次加工b图示，内键槽，仅要一次加工。
（a）不合理（b）合理
1.2-以下图示零件，两断圆锥或者倒斜角，在加工过程中，需要工件或者刀具安装成一定的角度，每加工一个不同的角度就需调整一次刀具. 所以，没特殊要求的时候，这些角度尽量做成一致.
（a）不合理（b）合理（c）合理
2.1-从减少切削时间考虑设计
零件的制造成本与切削时间有很大的关系，如果结构相撞设计比较合理，就能减少加工时间，从而降低零件的生产成本.
零件相互平行的两个表面使用上要求比较高，必须精加工，图示a的情况，不仅加工面积大，耗时多，而且浪费材料（精加工前粗加工，预料材料给精加工）。
如果将设计改成图示b，既节省加工时间又节省材料.
我们日常中最常见加工内孔，内表面有严格的装配要求.一般我们可设计如下.
粗加工
3.1-零件加工可能性考虑，有些时候考虑不周，导致零件加工带来困难.被加工表面和邻近部分应预留有一定的刀补空间.以便于能使用较大的刀具对不作严格要求时提高生产效率.
3.2-图示零件，四棱柱部分必须铣削，在加工过程中，轴肩很容易比刀具碰伤，如果将设计改成b图情况，就
可避免这种麻烦。
3.3-图示，圆锥部分需要磨削，如设计成图a所示结构，由于轴肩的出现给圆锥的加工带来困难，在允许的情
况下，尽可能将工件设计成b图所示。
4.1-在设计中应考虑使刀具能够接近被加工的表面，避免干涉。
4.2-考虑使钻头钻入和钻出时不产生引偏或折断，在设计中，钻头要垂直于孔的断面钻入，避免设置斜孔和
沿曲面钻孔，空伤的凸台或者凹坑结构要设计为平面，在钻头手里均匀.
键槽设计在工件轴上，
尽量别偏一边
4.3-要考虑使刀具能退出已加工表面，应有便于退刀结构。
什么样的螺纹需要加工退刀槽/越程槽？
为在加工时便于退刀，且在装配时与相邻零件保证靠紧，在台肩处应加工出退刀槽。
退刀槽和越程槽是在轴的根部和孔的底部做出的环形沟槽。
沟槽的作用一是保证加工到位，二是保证装配时相邻零件的端面靠紧。
一般用于车削加工中的（如车外圆，镗孔等）叫退刀槽，用于磨削加工的叫砂轮越程槽。
砂轮越程槽.作用：在零件加工时，为了便于退出刀具和装配时确保相关零件的接触面到位，在被加工轴表面的轴肩处或孔底处加工出退刀槽和砂轮越程槽.。
