石英和长石的浮选分离研究_无氟浮选工艺研究之一

石英长石无氟浮选分离工艺进展

石英长石无氟浮选分别工艺进展长石和石英是两种在地壳分布很广的造岩矿物，可应用于陶瓷、耐火材料、玻璃等诸多领域。

由于石英和长石同属架状结构硅酸盐矿物，在物化性质等方面相像，如均无磁性、密度接近，目前重要采纳浮选法进行分别。

虽然氢氟酸法能较好地分别石英和长石，但由于HF对环境和设备污染严重，因此目前讨论和应用比较多的是无氟浮选。

1、无氟浮选原理目前无氟浮选法有两种，即无氟有酸法和无氟无酸法。

无氟有酸法的基本原理是阴阳离子混合捕收剂与在强酸性条件下呈电中性的石英表面仅能形成作用力较弱的静电吸附和分子吸附，而与呈负电性的长石表面的A13+形成特性吸附，同时长石晶格中用于平衡电价的K+、Na+溶于矿浆时在表面形成正电荷空洞对阳离子捕收剂形成静电吸附和分子吸附，这三种吸附作用使长石表面捕收剂吸附量大于石英表面，因此长石优先浮出。

无氟无酸法一般是指在中性条件下加入阴阳离子混合捕收剂分选石英和长石。

常用的捕收剂有胺和石油磺酸钠，其基本原理是在中性条件下，石英、长石表面均呈负电，捕收剂在二者表面都有静电吸附，只是在长石表面，由于A13+的存在，会形成特性吸附，当阴阳离子混合捕收剂浓度合适时，再辅以高浓度调浆等独特工艺，会使这种吸附加速进行，最后在长石表面生成一层难溶性的疏水性膜，使得长石表面由亲水变成亲气，易于浮出。

对于石英，捕收剂在其表面的静电吸附还会随着调浆的进行，吸附量渐渐下降，从而使长石优先于石英浮出。

2、扩大长石、石英表面性质差异的方法由上述无氟浮选原理可见，由于石英和长石的相像结构和性质，要使石英和长石有效分别，就需要找寻二者成分和结构上的微小差异，如何有效发挥长石表面Al3+的活性最为关键重要包括以下几个方面。

（1）调整矿浆pH值调整矿浆pH值，重要是调整矿浆溶液中的H+或OH—浓度。

当溶液pH=2—3时，长石表面呈负电，石英表面呈中性，带正电的胺类阳离子会优先吸附于长石表面负电荷区，其另一端再与阴离子捕收剂发生络合作用，这些络合物具有更高的表面活性，将大幅加强长石表面疏水性，使得长石上浮，当阴阳离子捕收剂的摩尔比小于1时，有利于矿物的疏水上浮。

栗木锡尾矿中云母、长石、石英浮选分离试验

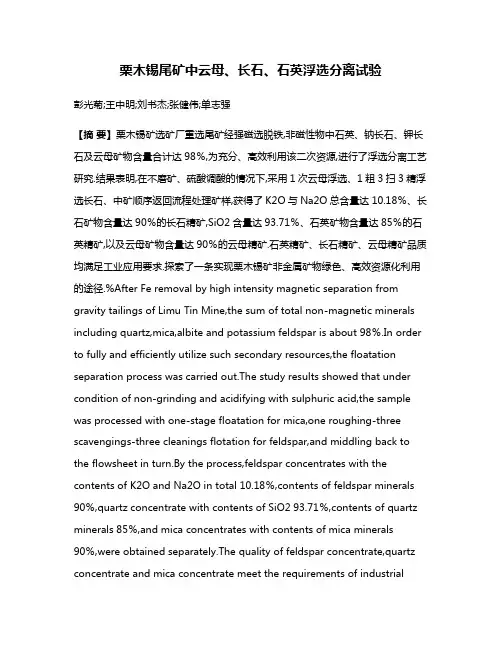

栗木锡尾矿中云母、长石、石英浮选分离试验彭光菊;王中明;刘书杰;张健伟;单志强【摘要】栗木锡矿选矿厂重选尾矿经强磁选脱铁,非磁性物中石英、钠长石、钾长石及云母矿物含量合计达98％,为充分、高效利用该二次资源,进行了浮选分离工艺研究.结果表明,在不磨矿、硫酸调酸的情况下,采用1次云母浮选、1粗3扫3精浮选长石、中矿顺序返回流程处理矿样,获得了K2O与Na2O总含量达10.18％、长石矿物含量达90％的长石精矿,SiO2含量达93.71％、石英矿物含量达85％的石英精矿,以及云母矿物含量达90％的云母精矿.石英精矿、长石精矿、云母精矿品质均满足工业应用要求.探索了一条实现栗木锡矿非金属矿物绿色、高效资源化利用的途径.%After Fe removal by high intensity magnetic separation from gravity tailings of Limu Tin Mine,the sum of total non-magnetic minerals including quartz,mica,albite and potassium feldspar is about 98％.In order to fully and efficiently utilize such secondary resources,the floatation separation process was carried out.The study results showed that under condition of non-grinding and acidifying with sulphuric acid,the sample was processed with one-stage floatation for mica,one roughing-three scavengings-three cleanings flotation for feldspar,and middling back to the flowsheet in turn.By the process,feldspar concentrates with the contents of K2O and Na2O in total 10.18％,contents of feldspar minerals 90％,quartz concentrate with contents of SiO2 93.71％,contents of quartz minerals 85％,and mica concentrates with contents of mica minerals 90％,were obtained separately.The quality of feldspar concentrate,quartz concentrate and mica concentrate meet the requirements of industrialapplications.A green and efficient resource utilization solution has been explored for non-metallic minerals in Limu Tin Mine.【期刊名称】《金属矿山》【年(卷),期】2017(000)001【总页数】5页(P183-187)【关键词】锡矿;重选尾矿;非磁性物;浮选;云母;长石;石英;二次资源【作者】彭光菊;王中明;刘书杰;张健伟;单志强【作者单位】中国有色桂林矿产地质研究院有限公司,广西桂林541004;北京矿冶研究总院,北京100160;北京矿冶研究总院,北京100160;中国有色桂林矿产地质研究院有限公司,广西桂林541004;中国有色桂林矿产地质研究院有限公司,广西桂林541004【正文语种】中文【中图分类】TD923+.7稀有金属矿床中非金属矿物含量通常在90%以上，实现这类矿山非金属矿物的资源化利用，不仅可减少其他非金属矿物资源的开采，对矿山本身的尾矿减排更具有实际意义。

锂辉石浮选尾矿中长石和石英浮选分离

ＺｈａｎｇＪｉｅＷａｎｇＷｅｉｑｉｎｇ ’ ＤｏｎｇＦａｑｉｎ２ＨｕａｎｇＹａｎｇ ’ ＦｕＫａｉｂｉｎＦｅｎｇＱｉｍｉｎｇ（１ＣｏｌｌｅｇｅｏｆＥｎｖｋｏｎｍｅｎｔａｌＥｎｇｉｎｅｅｒｉｎｇａｎｄＲｅｓｏｕｒｃｅｓ，ＳｏｕｔｈｗｅｓｔＵｎｉｖｅｒｓｉｔｙｏｆＳｃｉｅｎｃｅａｎｄＴｅｃｈｎｏｌｏｇｙ，Ｍｉａｎｙｎｇａ，Ｓｉｃｈｕａｎ６２１０１０；２ＫｅｙＬａｂｏｒａｔｏｒｙｏｆＳｏｌｉｄＷａｓｔｅＴｒｅａｔｍｅｎｔｎｄａＲｅｓｏｕｒｃｅＲｅｃｙｃｌｅ，ＭｉｎｉｓｔｒｙｏｆＥｄｕｃａｔｉｏｎ，Ｍｉａｎｙａｎｇ，Ｓｉｃｈｕａｎ６２１０１０）
ｓｈｏｗｈａｔｔｔｈｒｏｕｇｈｈｅｔｃｌｏｓｅｄｃｉｒｃｕｉｔｔｅｓｔｏｆ” ｏｎｅｒｏｕｇｈｉｎｇ，ｗｏｔｓｃａｖｅｎｇｉｎｇａｎｄｏｎｅｃｌｅｎｉａｎｇｓ ” ，ｔｈｅｆｅｌｄｓｐａｒｃｏｎｃｅｎｔｒａｔｅｗｉｔｈｔｈｅｇｒａｄｅｏｆ４．１３％ａｎｄ
关键词锂辉石浮选尾矿长石石英

石英长石无氟浮选分离工艺研究现状

以上几种石英 — 长石无氟浮选分离工艺中 , 最成熟 ,应用最广泛的是酸性浮长石法 ,但这一工艺需要强酸性的介质条件 , 造成设备腐蚀严重。因此中性浮长石法和其它几种工艺方法有着良好的应用前景 ,代表着石英 — 长石浮选分离工艺的未来发展方向 ,尽管目前这些方法还不是很成熟 ,大部分仅仅是实验室结果 ,在工业生产中获得实际应用的例子较少 ,但是这些工艺方法值得去做进一步的探讨和改进 ,以期早日实现工业应用。参考文献 :
以分离。这一分离技术的关键在于要有合适的抑制剂可以解吸石英表面上吸附的油酸根离子 , 又能阻止胺离子捕收剂在石英表面上的吸附 , 且对长石的影响不大。有试验表明 , 六偏磷酸钠即能很好地 [9] 起到这一作用。还有试验证明 , 阴阳离子的配比对分离效果有着很大影响 : 若阳离子过量则浮选选择性下降 ,两种矿物都上浮 ; 若阴离子捕收剂过量 , 则分离效果较好。据悉 , 应用此方法在工业生产中已有成功的例子 ,但未见详细报道。
[3]
: 中性介质中 , 石英长石均荷负电 , 但有试
验表明 ,阴离子捕收剂 (油酸根离子 ) 在这两种矿物表面上均可发生吸附行为。不过其吸附情况大不一样 : 石英表面尽管荷负电 , 但仍有局部正电区存在 , 借助静电力和氢键作用对油酸根离子有微量吸附。这一吸附是极不稳定的 , 加入抑制剂 (如六偏磷酸钠 ) 即可以脱去表面吸附的捕收剂。而长石则不同 ,它与油酸根离子的吸附有三种形式 : 一是静电吸附的油酸根 ; 二是以氢键或分子力吸附的油酸分子 ; 三是与 A l 反应而产生化学吸附的油酸铝。第三种吸附作用相当牢固 , 用去离子水冲洗或加入其它阴离子均不能完全解吸长石表面上吸附的油酸 , 仍有很大一部分吸附在矿物表面。长石表面 A l 含量并不高 ,化学吸附上去的油酸也不会太多 ,其疏水力极其有限 ,还不能导致大量长石上浮。但是表面所吸附的这些油酸根离子可作为阴离子活性质点再去吸附胺类阳离子捕收剂 , 其作用相当于氟化物与矿物表面作用所产生的氟化铝络合物阴离子区或氟硅酸铝阴离子区 ,使胺类阳离子捕收剂牢固地吸附在其表面 ,从而使长石可浮性大大优于石英 ,二者得

长石-石英浮选分离工艺研究

的架状结构。两者在水溶液中的荷电机理也基本相
的长石与石英精矿产品。只有在采用ＨＦ作抑制剂
的条件下，通过粗精再磨，才能最终得到合格的长
同：矿物经破碎后，晶体破裂、硅（）氧键断铝
收稿日期：２０ —１ — １０７１９作者简介：万鹏（９０）１８一，男（族）汉．湖南株洲人，江西理工大学资源与环境工程学院环境工程专业研究生
裂；在水溶液中吸附定位离子生成羟基表面；在介
表１长石多元素分析（）％
长长石Ｎ给石２英杂矿石１
长石等杂质，铝、铁含量较高，原砂中Ｓ（含量ｉ）
仅７，远不能满足玻璃行业对石英砂纯度的要４
求。采用选矿方法提高石英砂纯度，对开发利用当
摘要：介绍了山东某矿钾，钠长石的浮选分离试验，并对其机理进行了分析。采用ＨＦ法加上粗精矿再磨再选，可以得到合格的长石，石英精矿，满足用户的质量要求。
关键词：钾长石；钠长石；浮选；机理
中图分类号：Ｔ７Ｄ９
文献标识码：Ａ
文章编号：１７ — ８５（０８０ —０３ —０６１５０２０）２０２４
０引言

石英和长石的浮选分离试验研究

关键词
石英
长石
浮选分离
中图分类号：ＴＤ９７３３文献标识码：Ａ
文章编号：１０００－８０９８（２０１３）０２－００３０．０３
ＦｌｏｔａｔｉｏｎＳｅｐａｒａｔｉｏｎＲｅｓｅａｒｃｈｏｆＱｕａｒｔｚａｎｄＦｅｌｄｓｐａｒ
ＡｂｓｔｒａｃｔＴｈｒｅｅｃｏｍｎｌｏｎｓｅｐａｒａｔｉｏｎｐｒｏｃｅｓｓｅｓｆｏｒｔｈｅｑｕａｒｔｚｓａｎｄａｒｅｓｔｕｄｉｅｄｉｎｔｈｅｐａｐｅｒａｎｄｔｈｅｉｒｍｅｃｈａｎｉｓｍｓａｒｅｄｉｓｃｕｓｓｅｄ．Ｔｈｅｒｅｓｕｌｔｓｓｈｏｗｈａｔｔｈｅｔｈｙｄｒｏｌｆｕｏｒｉｃａｃｉｄｍｅｔｈｏｄｃａｎａｃｈｉｅｖｅｍｕｃｈｂｅｔｔｅｒｐｅｒｆｏｒｍａｎｃｅｈａｔｎｎｏｎ — ｌｆｕｏｉｄｒｅｗｉｈｔａｃｉｄｍｅｔｈｏｄａｎｄａｌｋａｌｉｍｅｔｈｏｄ，ａｄｏｐｔｅｄｈｅｔｐｒｏｃｅｓｓｏｆ
相同，属于架状结构硅酸盐矿物】，区别在于长石是石英结构中Ａ１取代１／４ｓ［２】，二者在水溶液中的荷电机理也几乎相同，破碎矿物后，晶体也随之破裂，硅

长石浮选工艺研究

长石－石英浮选分离工艺研究【摘要】：通过对某钾、钠长石的浮选试验研究，成功实现了钾长石与石英等杂质矿物的有效分离，并对浮选分离的机理进行了初步研究。

文章从“引言、矿石性质、试验研究、矿石难选因素分析、结语”介绍了长石－石英浮选分离工艺研究成果，给出了“长石多元素分析、小型试验结果、不同磁场强度除铁效果”等8张插表，以及“原矿除铁试验流程、pH值条件试验流程、HF法长石－石英分选试验流程”等4张图。

一、引言石英砂资源，由于其含有较多的长石等杂质，铝、铁含量较高，原砂中SiO2含量有时仅74％，远不能满足玻璃行业对石英砂纯度的要求。

采用选矿方法提高石英砂纯度，对开发利用石英砂资源有重要意义。

本次试验通过对某钾、钠长石的浮选试验研究，成功地实现了钾长石与石英等杂质矿物的有效分离，并对浮选分离的机理进行了初步研究。

二、矿石性质送选的钾和钠长石原矿样的物相分析见表1。

表1 长石多元素分析（％）组分K2O Na2O SiO2Al2O3CaO MgO Fe2O3钾长石 5.45 3.05 74.02 10.65 0.57 0.53 1.36钠长石 4.79 2.74 74.78 11.54 0.91 0.62 0.90矿样通过较系统的试验，两种长石原矿在常规酸性和碱性条件下都不能有效地分离，得不到合格的长石与石英精矿产品。

只有在采用HF作抑制剂的条件下，通过粗精再磨，才能最终得到合格的长石、石英精矿产品，其小型试验结果见表2。

表2 小型试验结果（％）产品产率品位回收率K2O Na2O SiO2K2O Na2O SiO2长石1 65.90 6.50 3.04 67.81 78.59 65.68 60.21 长石2 12.07 5.48 3.45 70.50 12.13 13.65 11.46 石英21.28 96.74 27.34 N杂0.75 58.89 0.59 给矿100.00 5.45 3.05 74.22 100.00 100.00 100.00石英与长石都属于架状结构硅酸盐矿物，具有相同的晶体结构：硅（铝）氧四面体与4个硅氧四面体共角顶相互联结，形成在三维空间无限延伸的架状结构。

石英与长石的分离

石英-长石浮选分离佐玉明（中国矿业大学矿加08-1班）摘要本文总结了石英一长石浮选分离的传统方法和新方法, 分析了各种方法的机理以及各种浮选方法中药剂对浮选效果的影响。

关键词石英长石浮选方法磁载体1 前言石英、长石在物理性质、化学组成、结构构造等方面的相似, 使得浮选成为它们分离的主要方法。

石英、长石的浮选分离不仅成为硅砂选矿的关键, 同时也成为硅酸盐矿物浮选分离的基础。

石英一长石浮选分离的传统方法是氢氟酸法, 始于本世纪四十年代, 也称“ 有氟有酸”法。

它在强酸性及氟离子参与下, 用阳离子捕收剂优先浮选长石。

由于氟离子危害环境, 七十年代, 日、美等国开始研究硅砂“ 无氟” 浮选法。

日本片柳昭在强酸性介质(硫酸)条件下,加入阴阳离子混合捕收剂, 优先浮选长石, 实现石英一长石的浮选分离。

该法俗称“ 硫酸法” 或“ 无氟有酸”法。

为进一步完善石英一长石浮选分离工艺, 去除强酸对环境等的影响, 从1984 年开始, 唐甲莹等开始研究阴阳离子混合捕收剂浮选分离石英-长石新工艺, 并成功用于工业生产。

该法是在自然中性介质中, 利用石英、长石结构组成的差异, 在独特的工艺条件下, 合理调配阴阳离子混合捕收剂, 优先浮选长石, 实现二者分离。

该法被称为硅砂“ 无氟无酸” 浮选法。

对细粒与超细粒处理，磁载体工艺在近几年也引起了人们的广泛关注，用磁载体工艺分离辉铜矿与石英, 闪锌矿与脉石以及煤与灰分已有报道。

2 石英与长石晶体结构和表面性质石英与长石都属于架状结构硅酸盐矿物，它们具有相同的晶体结构：硅(铝)氧四面体与4个硅氧四面体共角顶相互联结，形成在三维空间无限延伸的架状结构。

两者在水溶液中的荷电机理也基本相同：矿物经破碎后，晶体破裂，硅(铝)氧键断裂，在水溶液中吸附定位离子，生成羟基表面，在不同介质pH 值条件下，产生解离或吸附，形成不同的表面电位。

由于矿物破碎断面上极化程度较高，亲水性很强，所以石英和长石在很宽的pH 值范围内均呈现电负性，零电点都很低。
