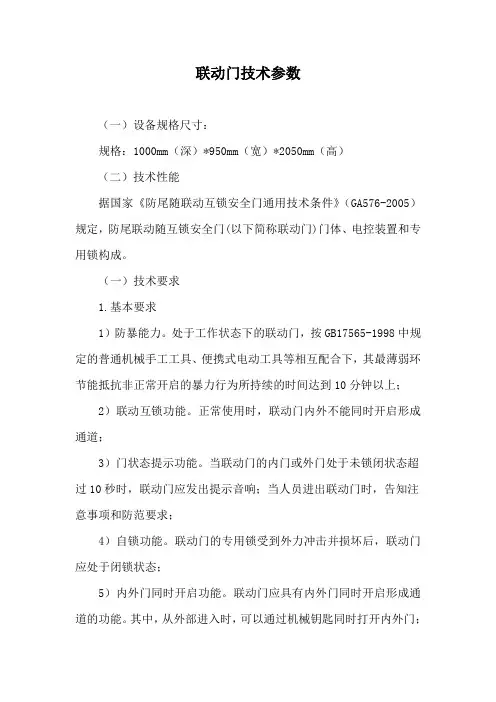

联动门技术参数
联动门技术参数（一）设备规格尺寸：规格：1000mm（深）*950mm（宽）*2050mm（高）（二）技术性能据国家《防尾随联动互锁安全门通用技术条件》（GA576-2005）规定，防尾联动随互锁安全门(以下简称联动门)门体、电控装置和专用锁构成。
（一）技术要求1.基本要求1）防暴能力。
处于工作状态下的联动门，按GB17565-1998中规定的普通机械手工工具、便携式电动工具等相互配合下，其最薄弱环节能抵抗非正常开启的暴力行为所持续的时间达到10分钟以上；2）联动互锁功能。
正常使用时，联动门内外不能同时开启形成通道；3）门状态提示功能。
当联动门的内门或外门处于未锁闭状态超过10秒时，联动门应发出提示音响；当人员进出联动门时，告知注意事项和防范要求；4）自锁功能。
联动门的专用锁受到外力冲击并损坏后，联动门应处于闭锁状态；5）内外门同时开启功能。
联动门应具有内外门同时开启形成通道的功能。
其中，从外部进入时，可以通过机械钥匙同时打开内外门；由内部外出时，可以通过机械钥匙或电控装置同时打开内外门；6）紧急闭锁功能。
联动门应具有紧急闭锁功能。
内外门紧急闭锁后经控制装置复位方可解除闭锁状态。
2.门体技术要求1）结构。
门体主要采用冷轧钢板或冷轧304不锈钢。
联动门的内、外门应采用全封闭平开门，开门方向应保证专用锁的正常使用和门体的功能正常。
连接通道与地面、内外门形成全封闭结构，两侧或顶部应留有具有防护功能的通气口。
2）规格尺寸。
联动门应以使用单位核准的实际测量尺寸为准。
联动门的基本产品外大小尺寸为1000mm（深）*950mm（宽）*2050mm （高），深、宽、高的浮动尺寸不超过（少于）标准尺寸的5%，连接通道与门框外尺寸之和深不得少于1100mm。
在实际安装中，产品无论外形尺寸浮动不超过5%的，都按标准尺寸计价。
3）专用锁安装部位结构。
在安装专用锁的部位，以锁孔为中心，在半径不小于100mm的范围内，应由厚度不小于3mm的加强钢板。
扬子牌TM卡 密防尾随联动门安装使用说明书
扬子防尾随联动互锁安全门（TM卡+密）安装使用说明书中国扬子集团滁州扬子门业有限公司2013年3月扬子防尾随联动互锁安全门（TM卡+密）安装说明书1、适用范围：本指导书适用于金融场所及其它需要防尾随的场合安装工艺。
2、编制参考标准与规范GA38-2004《银行营业场所风险等级和防护级别的规定》GA576-2005《防尾随联动互锁安全门通用技术条件》3、作业施工准备3.1 技术准备：熟悉防尾随联动互锁安全门的施工图纸，了解安装要点，依据施工技术交底和安全交底作好施工准备。
3.2 材料要求：防尾随联动互锁安全门的规格、型号应符合设计要求，五金配件配套齐全等。
填缝材料、密封材料、水泥、砂等应符合设计要求和有关标准的规定，要求地面平整。
3.4 作业条件1）门洞结构经过验收合格；2）工种之间已办好交接手续；3）检查门洞口尺寸及标高、开启方向等是否符合设计要求。
有预埋件的门口还应检查预埋件的数量、位置及埋设方法是否符合设计要求。
4、作业施工工艺4.1 工艺流程：①划线②立门框③安装门扇附件④门体四周封胶4.2操作工艺1）按设计要求尺寸、标高和方向，检查门洞的开向及门洞尺寸应符合设计要求；2）将尾随门内外二道门拉手安装到位，以便下一步拼接门好开关见图1；3）将二道门的连接线沿着门框引向侧板穿线孔以便与控制器连接；4）将外门放入门洞内，打开门扇门扇并用木块垫好并使门面、门框与地面垂直，同时也将门体连接线从铰链缺口处放入门框空隙内；5）将侧板插入门框内如图，侧板在插入时要保证门框不让动，从而使门框安装孔能够准确与侧板安装孔螺丝孔相对，对准后用M10*35内六角螺丝拧上，但不要拧得太紧以防止内门连接后使门难经开启；6）两侧板与外门连接好后将侧顶板放入侧板上方，并将外门连接线从顶板穿出后，用同样的方法将内门侧板相连接；7）当联动门组成箱体式时，调节连接螺丝使内外门能够保持正常状态下顺利开启；8）当联动门组成箱体后并拧紧各处螺丝后，将联动门箱体移入门洞内，并使外门门框最高部分高出门洞10mm；9）固定联动门箱体，用M12*75膨胀螺丝从侧板安装孔加以固定的同时，内外门框下档也要用M12*75膨胀螺丝加以固定；10）联动门安装固定后，门洞与花边四周用密封胶加以密封。
电动门施工安装手册
电动门施工安装手册1. 概述本手册旨在为电动门的施工安装提供详细的指导，确保安装过程顺利进行，并保证电动门的正常运行和使用寿命。
本手册适用于各种类型的电动门，包括 sliding doors, swing doors, and revolving doors 等。
2. 准备工作2.1 材料和工具在开始施工安装之前，请确保您已准备好以下材料和工具：- 电动门组件- 电源线- 开关和控制器- 螺丝和螺母- 水平尺和卷尺- 电钻和扳手- 密封材料和胶水2.2 现场检查在开始施工安装之前，请进行现场检查，确保以下事项已准备好：- 门洞尺寸符合要求- 电源插座位置合适- 地面平整且硬度高- 门框和门轨安装牢固3. 安装步骤3.1 安装门框和门轨1. 根据门洞尺寸，安装门框和门轨。
2. 使用螺丝和螺母将门框和门轨固定在门洞周围。
3. 确保门框和门轨水平、垂直且对齐。
3.2 安装电动门组件1. 将电动门组件（包括门板和电机）安装在门框上。
2. 使用螺丝和螺母将电动门组件固定在门框上。
3. 确保电动门组件与门轨对齐。
3.3 连接电源线1. 将电源线从电动门组件连接到开关和控制器。
2. 使用电钻在门框或墙壁上打孔，将电源线穿过孔洞。
3. 连接电源线到电源插座。
3.4 安装开关和控制器1. 根据设计要求，安装开关和控制器。
2. 将开关和控制器的接线与电源线连接。
3. 确保开关和控制器与电动门组件的通信正常。
3.5 测试和调整1. 打开电源，测试电动门的开关和控制功能。
2. 检查电动门的运行速度、噪音和震动是否正常。
3. 如有需要，进行调整以确保电动门的正常运行。
4. 验收和维护4.1 验收在施工安装完成后，进行验收，确保以下事项符合要求：- 电动门运行平稳、噪音低- 开关和控制器功能正常- 电源线和接线安全可靠4.2 维护为确保电动门的正常运行和使用寿命，请定期进行以下维护工作：- 检查电源线和接线是否牢固- 检查电动门组件是否有损坏或磨损- 清洁和润滑门轨和门轮- 检查开关和控制器是否正常工作5. 安全注意事项在进行电动门的施工安装过程中，请注意以下安全事项：- 在电源开启的情况下，不要触摸电动门组件和电源线- 使用合适的工具和设备，确保施工安全- 在施工过程中，确保现场整洁、无障碍物- 定期检查电动门的安全性能，确保运行安全6. 故障排除在电动门施工安装过程中或使用过程中，如遇到故障，请参考以下排除方法：- 检查电源线和接线是否正常连接- 检查电动门组件是否有损坏或磨损- 检查开关和控制器是否正常工作- 检查电源电压是否正常- 如无法解决问题，请及时联系专业技术人员进行维修以上是电动门施工安装手册的详细内容，希望能对您的施工安装工作提供帮助。

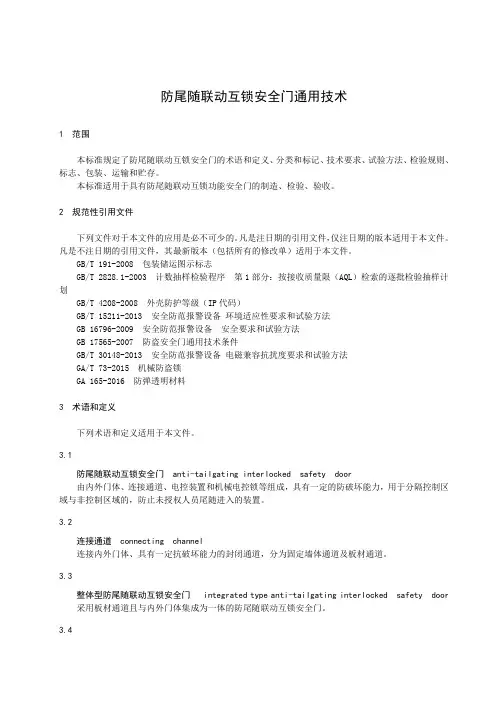

防尾随联动互锁安全门通用技术
防尾随联动互锁安全门通用技术1 范围本标准规定了防尾随联动互锁安全门的术语和定义、分类和标记、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于具有防尾随联动互锁功能安全门的制造、检验、验收。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191-2008 包装储运图示标志GB/T 2828.1-2003 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T 4208-2008 外壳防护等级（IP代码）GB/T 15211-2013 安全防范报警设备环境适应性要求和试验方法GB 16796-2009 安全防范报警设备安全要求和试验方法GB 17565-2007 防盗安全门通用技术条件GB/T 30148-2013安全防范报警设备电磁兼容抗扰度要求和试验方法GA/T 73-2015 机械防盗锁GA 165-2016 防弹透明材料3 术语和定义下列术语和定义适用于本文件。
3.1防尾随联动互锁安全门 anti-tailgating interlocked safety door由内外门体、连接通道、电控装置和机械电控锁等组成，具有一定的防破坏能力，用于分隔控制区域与非控制区域的，防止未授权人员尾随进入的装置。
3.2连接通道connecting channel连接内外门体、具有一定抗破坏能力的封闭通道，分为固定墙体通道及板材通道。
3.3整体型防尾随联动互锁安全门 integrated type anti-tailgating interlocked safety door 采用板材通道且与内外门体集成为一体的防尾随联动互锁安全门。
3.4分体型防尾随联动互锁安全门 separated anti-tailgating interlocked safety door连接通道为固定建筑墙体的防尾随联动互锁安全门。
防尾随联动门施工方案 (2)
防尾随联动门施工方案1. 引言近年来，随着科技的不断进步，联动门在各种场所得到了广泛应用。
然而，尾随现象时有发生，给安全管理带来了一定的挑战。
为了解决这一问题，本文将提出一种防尾随联动门施工方案。
2. 方案概述本方案将采用多重安全措施来预防尾随现象发生，包括人员识别系统、门体控制系统和报警系统。
通过这些措施的有机结合，确保联动门在实际使用中能够高效、稳定、安全地运行。
3. 人员识别系统为了准确判断门内外人员数量和确保每个通过门的人员都经过有效的身份验证，本方案将采用人员识别系统。
该系统可以使用各种识别技术，如刷卡、指纹、人脸等。
一旦有人尾随他人通过联动门，识别系统将立即发出警报并记录相关信息。
4. 门体控制系统为了防止尾随现象，在门体控制系统中，我们将采用三个主要控制措施：4.1 双向开关门模式联动门将设置为双向开关门模式，即只有一个人通过时自动打开，另一个方向的门将保持关闭状态。
当识别系统识别到有多人尾随通过门时，门体控制系统将停止自动开关门功能，并保持门体关闭状态。
只有当所有通过门的人员都离开了门体的封闭区域后，门体控制系统才会重新启用自动开关门功能。
4.2 延迟关门功能为了防止尾随现象，联动门将设置一个延迟关门功能。
即当有人通过门后，门体将延迟一定时间后才关闭。
这样可以确保通过门的人员有足够的时间离开封闭区域，从而有效防止他人尾随。
4.3 反复确认功能为了进一步确保门体安全关闭，门体控制系统将设置一个反复确认功能。
即门体在关闭时会反复检测门口区域是否有人员，直到确定封闭区域为空才会完全关闭。
5. 报警系统为了及时发现尾随现象，报警系统将设置在联动门周围。
一旦识别系统发出尾随警报，报警系统将立即触发，通过声音、灯光或其他适当的方式发出警报信号，提醒现场人员及时采取措施。
6. 总结本文提出了一种防尾随联动门施工方案，通过采用人员识别系统、门体控制系统和报警系统的多重安全措施，可以有效预防尾随现象的发生，确保联动门的安全使用。
联动门防尾随演练预案
一、预案背景随着我国社会经济的发展，公共场所的安全问题日益凸显。
为了提高联动门系统的防尾随功能，确保人员出入安全，本预案旨在通过模拟演练，检验联动门防尾随系统的运行效果，提高应急处置能力。
二、演练目的1. 检验联动门防尾随系统的性能，确保其正常运行。
2. 提高管理人员和工作人员的安全意识，熟悉应急处置流程。
3. 增强各部门之间的协同配合能力，提高整体应急处置水平。
三、演练范围本次演练针对所有使用联动门的公共场所，包括但不限于办公楼、商场、医院、学校等。
四、演练时间根据实际情况，提前一周向参演单位发出演练通知，确定具体演练时间。
五、演练组织1. 成立演练指挥部，负责演练的全面指挥和协调工作。
2. 设立演练策划组，负责演练方案的制定、实施和总结。
3. 设立演练保障组，负责演练场地、设备、物资的保障工作。
4. 设立演练宣传组，负责演练的宣传和报道工作。
六、演练流程1. 演练准备（1）召开演练启动会，明确演练目的、任务、流程和注意事项。
（2）对参演人员进行培训，确保其熟悉演练流程和应急处置措施。
（3）对联动门系统进行检查，确保其正常运行。
2. 演练实施（1）模拟场景：在公共场所设置模拟场景，如人员密集区域、紧急出口等。
（2）演练开始：指挥员下达演练开始指令，参演人员按照预案要求进入模拟场景。
（3）模拟尾随事件：模拟有人尾随进入公共场所，触发联动门防尾随功能。
（4）应急处置：参演人员按照预案要求，迅速启动应急预案，进行应急处置。
（5）演练结束：指挥员下达演练结束指令，参演人员撤离现场。
3. 演练总结（1）召开演练总结会，对演练过程进行总结和分析。
（2）对演练中发现的问题进行整改，完善应急预案。
（3）对参演人员进行表彰和奖励。
七、演练要求1. 参演人员必须按照预案要求，认真履行职责，确保演练顺利进行。
2. 演练过程中，严禁擅自离场、干扰演练。
3. 演练结束后，对演练中发现的问题进行整改，提高联动门防尾随系统的性能。
防尾随联动安全门
防尾随联动互锁安全门配置的电控机械锁具有应急开锁功能，在应急情况下（停电、事故等）或需要内外门同时打开时，可通过机械钥匙或没有的电子自动解除联动功能实现同时打开内外门。
4.操作简便
联动控制器上设有内门开关，外门开关和特殊应急开关，操作非常简便。可根据营业场所柜口多少任意添加运输、安装方便；现场组装、安装，整体美观牢固。
坚固的实体防范加上可靠的联动控制，将安全危害拒之门外。周到的应急功能使防尾随联动互锁安全门的使用更加方便、安全和可靠。
人行交接间照片：
人行交接间效果图：
防尾随控制系统:
1.坚固的实体防范
实体防范部分由四面A级防盗安全门加防弹玻璃窗组成。
2.可靠的联动控制系统
联动控制系统是由一台控制器，两把电控锁及控制线组成。通过对电控锁的控制实现进出口的联动互锁：当防尾随联动互锁安全门外门和内门的门锁电路处于互锁的联动状态（两扇门均处于锁闭状态），用电子钥匙打开任何一门后，此时另外一门必然打不开，只有当自己已打开的门闭锁时，才可打开另一门。
防尾随联动安全门
防尾随联动安全门
根据人民银行总行及公安部联合颁发的《金融机构营业场所，金库安全防护暂行规定》之第十五条，第四点“金融机构营业场所、柜台通勤应安装具有联动互锁装置的两道门”的要求，为满足金融系统营业场所的安全防范技术要求，我公司开发研制了系列防尾随联动门，该系列产品是人行交接间、银行储蓄所、各类缴费大厅等金融机构场所理想的安全防范装置。
成品联动门安装方案(最新版)
成品联动门安装方案（最新版）
1、防尾随联动门不是随便就能安装的，首先，需要把准备工作做好，并且一定要非常熟练的掌握其中的技巧，方法，并且找到一个专业的装门人员，等等，这些都是非常重要的环节。
2、安装人员必须注意图纸的参数是否与实际的一样，必须保证完全符合才能进行后续的工作，同时还要必须注意每个细节的问题，一定要谨慎，小心，这样才不会对防尾随门的安全造成影响。
防尾随门在安装前要把安装位置的垃圾清理干净，这样安装起来会更顺手，接着就可以把套子板轻放在地面，用适合的配件固定，在这之前要做好铺垫工作，就是给在范围内的墙体和套子板里面涂上专用胶，然后就可以放板了并合理校正其位置和角度，这是很安装防尾随门最为关键的一步。
3、紧接着就是安装门框，焊接，填堵缝隙待晾干，最后就是安装系统，整个系统看起来是一个方形的盒子，根据需要放到一个固定的位置就行。
这些步骤都完成后还要对防尾随门进行调试，防尾随门安装的好自然就能正常使用，反之就要看一下哪个环节出现了问题再及时进行改过来，确保整个安装的顺利和完美。
防尾随联动门是一种钢门，在安装时不能随便放，要保持它原来的形态，还有在安装好防尾随门后要注意今后的保养工作，并且要知道安装标准，这样才会让防尾随联动门达到最好的效果。
银行防尾随门安装施工方案
一、项目背景为保障银行营业场所及金库的安全，防止不法分子通过尾随或胁迫等方式进入，提高银行的安全防护级别，根据《GA38-2004银行营业场所风险等级和防护级别的规定》等相关文件要求，本方案针对银行防尾随门进行安装施工。
二、施工目的1. 提高银行安全防护级别，确保银行工作人员及客户的人身和财产安全。
2. 防止不法分子通过尾随或胁迫等方式进入银行内部，降低银行面临的风险。
3. 优化银行门禁系统，提高银行管理效率。
三、施工范围1. 银行营业厅2. 金库3. 需要设置防尾随门的特殊区域四、施工内容1. 防尾随门选型：根据银行安全需求，选择合适的防尾随门，包括材质、尺寸、开门方向等。
2. 门禁系统安装：安装防尾随门禁系统，实现两道门的联动互锁功能。
3. 门锁安装：安装两把锁具，分别由保卫人员和管库业务人员负责开启和锁闭。
4. 系统调试：对防尾随门及门禁系统进行调试，确保其正常运行。
五、施工步骤1. 施工准备：根据施工图纸和设计要求，准备所需材料、工具和设备。
2. 预埋门框：在门洞处预埋门框，确保门框垂直、水平。
3. 安装门扇：将门扇安装到门框上，调整门扇位置，确保开关顺畅。
4. 安装门禁系统：安装防尾随门禁系统，连接电源和通讯线路。
5. 安装锁具：安装两把锁具，分别由保卫人员和管库业务人员负责开启和锁闭。
6. 系统调试：对防尾随门及门禁系统进行调试，确保其正常运行。
六、施工质量要求1. 防尾随门安装牢固，无明显变形、开裂等现象。
2. 门禁系统安装正确，功能齐全，运行稳定。
3. 锁具安装牢固，开启和锁闭顺畅。
4. 施工现场整洁，无垃圾、杂物。
七、施工安全措施1. 施工人员应穿戴安全帽、安全鞋等防护用品。
2. 施工现场应设置警示标志，确保施工安全。
3. 施工过程中，注意避免对周围环境造成影响。
八、施工进度安排1. 施工准备：2天2. 预埋门框：3天3. 安装门扇、门禁系统和锁具：5天4. 系统调试：2天5. 整理施工现场：1天九、施工验收1. 施工完成后，由建设单位、监理单位和施工单位共同进行验收。
扬手轨道门安装说明书
7/32” (5.5mm)13/16”(20mm)Go to page2 (overleaf)Installation InstructionsMark position of track bracket and T-guide3. Manually position the door in the desired ‘open’ position.Mark position ‘O ’ on the floor and wall as shown.Cut a groove in the bottom of the door2. At the bottom of the door leaf cut a groove to thedimension and tolerance shown.Make it central to the door thickness and absolutely straight.O OC C4. Manually position the door in the desired ‘closed’position.Mark position ‘C ’ on the floor and wall as shown. Check 5mm (7/32”)ArchitraveT-guide positionWall framing Anti-jump clip (pre-fitted)Hanger bracket Overall thickness (Adjustable)Trackthat there is enough room between O and C to fit the T-guide. Reposition O or C if necessary.Door20mm (13/16”)6mm (1/4”)Track bracketOOAll copyright and other property in this document is reserved by Cavity Sliders Ltd. Details and specifications are subject to change without notice. Whilst all care is taken to ensure the accuracy of all information, no responsibility will be accepted for any errors or omissions. *Guarantee conditions apply. Contact Cavity Sliders Ltd for details.3142100mm (4”) minimum clearance required to ceiling1/7-11 Rodborough Rd Allambie Heights NSW 2100.au548 Finney Ct,Gardena, 90248 CA USA5 - 7 Rakino Way Mt Wellington Auckland 1P A G EInstallation Instructions4P A G EInstall Activator into DoorMinimum door width 610mm (24”).20. If door is installed, remove it from the track.Doors 810mm (32”) or wider: Mark a centre line on the top edge of the door, then mark and drill holes as shown below. Doors between 610mm and 810mm (24” - 32”): offset the centre line 100mm (4”) away from the soft close end of the track. Mark and drill holes as shown.121212.5mm (1/2”)Ø20mm (13/16”) todepth of 40mm (1-9/16”)Ø3mm (1/8”)to depth of 40mm (1-9/16”)Ø3mm (1/8”)Rivnut platesSofstop dampenerSlide cassette down the trackRivnut plateSofstop cassetteActivator head flush with boltActivatorMark on activator headClawsLifting toolNutActivator headSpannerLifting tool18.5mm (47/64”)18.5mm (47/64”)c L21. Check activator head is flushwith the bolt. This is necessary in order to reconnect the door to the track.Screw activator to top of door using supplied screws.Position SofStop cassette:Install door on the track then follow Option A or B .Note: Cassette can be installed charged or uncharged.423. Align rivnut plates of theassembled SofStop cassette with the groove on theunderside of the track. Check SofStop dampener is in thecorrect orientation and slide the cassette down the track. Go to step 25.Front face of doorNOT TO SCALECentre lineOffset centre line 100mm (4”) this way for narrow doors Top of door Top of doorSoft close 24. Check SofStop dampener is in the correctorientation and slide the cassette down the track. Align cassette with the first rivnut plate and loosely screw plate to the cassette.Align Unit and Test.25. Close door.the activator head is not tall enough. Repeat Steps 26 - 27 to adjust.• If the door does not close to the desired position repeat Step 25.Check door is stopping on the Stop, not the SofStop mechanism.30. For units requiring Soft Open and Soft Close , repeatsteps above to install a SofStop cassette at the other end of the track. Only one activator is required on the door.Option B: Limited space on end of track .24. If there is limited space,slide one rivnut plate into grooved slot on underside of track.Attach second rivnut plate loosely on the opposite end of the cassette.20252627212324Slide SofStop cassette to align activator head with the unit claws.Open door and tighten screws on rivnut plates to lock SofStop in position.26. Close door and use liftingtool to pick up activator nut,then slide tool under the nut.27. Use supplied spannerto raise activator head to its marked position by tightening the nut.NOTE: Check that activator head is high enough to interact with claws of SofStop unit.Keep tightening if head is not tall enough.28. Pull lifting tool out to dropnut back into seated position.29. Test SofStop works byopening and closing the door. Check that the unit won’t slide out of position if the door is closed faster than usual.Adjust or tighten if necessary.View from back of trackOption A:Open track ends method.22. Loosely connect the rivnutplates to the SofStop cassette using the supplied washers and M5 socket head screws.Rivnut plateContinue with track installation (Step 15, Page 3)22© C a v i t y S l i d e r s L i m i t e d . C S B A R N D O O R T R A C K ® (O .D . 2016). 61194/N Z / Z G 00170 - 11.2020Before you start:CS Barn Door Track is suitable for surface slidingapplications where there is enough strength in the wall to mount a track above the doorway. Ensure the stud wall is level and solid enough to support the door weight.This track is supplied with coach screws suitable for use with timber framing. For fixing to concrete walls, masonry anchors must be used. You may need to open the existing holes to suit the type of masonry anchor you have selected.Ensure that you have enough clearance above the dooropening to mount the track bracket and hanger pins, and that there is adequate support for the weight of the door.Maximum Weight Ratings300 kg (650 lb) per track 90 kg (200 lb) per hanger180 kg (400 lb) per door (2 hangers, non-SofStop)100 kg (220 lb) per door (2 hangers, with SofStop)Doors over 180kg will require extra hangers or a customised solution.Minimum Door Width ( )Single (Soft Close): 610mm (24”)Twin (Soft Open & Close): 810mm (32”)Determine overall thickness1. This track system is supplied with either a Narrow orWide track bracket which can be adjusted to suit an overall thickness of door + gap + architrave of:40 - 61mm (1-5/8” to 2-3/8”) (Narrow option) or 62 - 80mm (2-3/8” to 3-1/8”) (Wide option). Note :The Wide optionis shipped with NOTE :• If the unit doesn’t activate, StopDoorHanger!the track bracket upside down due to shipping constraints. Make sure you install as per this diagram .c LOX YY 6. Mark central fixing point (X ).If there are two mounting brackets supplied:measure a bracket from one end to the centre and mark this dimension as ‘Y ’ in both directions from point X as shown in the diagram. These are the fixing points for two brackets.Fixing Height (H) = A (73mm) + B + CA73mm (fixed)(2-7/8”)100mm (4”)minimum clearance required to ceilingCeiling heightBDoor heightH .Fixing heightUnder door clearance (suggested 10mm (7/16”) above finished floor)Mark mid point X H mm up centre line from finished floor level2Position hangers11. Place hangers on door and decide offset ofhanger from edge of door (X ). Use a square to mark a line on both outer edges.Bi-Parting Doors: Minimum distance (X ) is 65mm (2-1/2”) (Not suitable for CS NewYorker or CS AluTec doors).Heavy Doors: Over 180kg (400lb) require three hanger brackets or contact CS for a customised solution.12. Hold hangers to door, aligning edge A with topof door and edge B with marked line.Clamp in place and mark centre of Hole 1 and Slot 2 onto face of door for drilling reference.9. Place track onto the bracket(s) and immediatelyfix the track to the bracket with bolts and washers to ensure track does not fall off. Do not fully tighten bolts yet.Bolt & WasherTrack bracketTrackExtend and tighten10. Adjust track to fully extended position andtighten the bolts.Fully extendedFully retractedxxNote : There must be a 10mm (1/2”) gap below the bottom of the mounting bracket. Cut architrave if required.Level track bracket(s) by pivoting around central screw(s).Lock in place with two outer screws. The ends of double brackets should be touching. Werecommend you clamp them together to keep them aligned for the next step.10mm (1/2”)Track bracketGuide channel Outer fixing screwCoach screwCoach screwCentral screwX Adjustment slotFix track bracket to wall7. Drill a ø3.5mm (1/8”) hole, 50mm (2”) deep intothe wall on point X .Using this hole, screw the centre hole of the track bracket on to the wall using the #8 screws supplied.If the track is longer than 3.65m (12’) you will have been supplied with two mounting brackets. Drill two ø3.5mm (1/8”) holes, 50mm (2”) deep into the wall on points Y (instead of point X ).Use these holes to screw the centre holes of the track brackets on to the wall using the #8 screws supplied.Fasten hangers to door13. Pre-drill through door using ø8mm (5/16”) drillbit. Ensure holes are perpendicular to front face of door. Drill out with ø12mm (15/32”) drill.If you are installing SofStop, follow steps 20-21, Page 4 to fit the activator to the top of the door.If you are installing SofStop, turn to Page 4.14. Check alignment of hanger and fasten to doorwith door bolts supplied. Do not over-tighten.A12BDoorHangerMarked lineMark centre of holesDoorAlign edgewith top of doorAlign edge with top of doorDoor bolt3Lift door onto track16. Lift the door onto the track.Adjust track offset15. Before lifting the door onto the track, check theclearance. Loosen all bolts one turn and adjust the track so that the door will be at the desired offset from the wall. Re-tighten bolts. Position stops19. Move door to the open position.Position rubber part of stop against hanger as shown.Remove cover on top of stop and firmly tighten cap screws to lock stop in place.For even clamping, start with the centre screw and tighten gradually and sequentially. Replace cover.Close the door and repeat for the other stop.Check T-Guide position17. Ensure the T-Guide is between point C and Omarked on the floor and the desired distance away from the wall.CoverStopHangerOC Pre-drill and fix track bracket8. Pre-drill through the centre of all mounting holeswith a ø3.5mm (1/8”) drill bit to help centre the coach screws. Start with the ends so that you can level bracket and fasten it before continuing with the rest.The bracket(s) must be fixed to solid timber with coach screws. If the pre-drilled mounting holes don’t align with a head joist or stud, additional ø7mm (9/32”) holes should be drilled along the guide channel.All of the supplied coach screws must be used.Do not drill within 15mm (5/8”) of the adjustment slots or the coach screw will interfere with track adjustment.655. The mid point between position O and Cabove the door will be the centreline of the track (X ).Work out the fixing height (H mm above the finished floor level). Ensure there is enough clearance above the track to mount the door.7981112131410151719161818. Roll door backfar enough to mount T-Guide. If this means rolling off the end of the track, ensure door weight is supported using a block.CP A G EP A G EAdjustableLoosen bolts to adjust(2-7/8”)Hanger fully supportedHeavy Doors (over 100kg / 220lb)Standard cutout 150mm (6”)Std50mm (2”)50mm (2”) (min)Heavy door detail fordoors over 100kg (220lb). Showing shortened track to maintain standard stop positioningReduce on doors <100kg (220lb) only The standard stop setting of 50mm (2”) at the end of thetrack can be reduced on doors under 100kg (220lb). Doors over 100kg (220lb) must be set to keep the hanger fully supported.If tracks are shortened theyshould be shortened equally from both ends so that the unsupported area is equally reduced. This is particularly important for heavy doors up to 180kg (400lb).A heavy door may distort the hanger under load. If you are using a heavy door, preload/offset the hanger by applying firm pressure with the palm of your hand to the top of the hanger while it is fitted to the door.The hanger will bend easily at the specially designed radiused area where it meets the top of the door. The hanger will then hang straight under load.100kg (220lb) door : offset 1mm (3/64”)180kg (400lb) door : offset 2mm (5/64”)OffsetHangerC。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
扬子防尾随可视联动互锁安全门安装使用说明书
中国扬子集团滁州扬子门业有限公司
2013年3月
安装说明书
1、适用范围：
本指导书适用金融场所及其它需要防尾随的场合安装工艺。
2、编制参考标准与规范
GA38-2004《银行营业场所风险等级和防护级别的规定》
GA576-2005《防尾随联动互锁安全门通用技术条件》
3、作业施工准备
3.1技术准备：熟悉防尾随联动互锁安全门的施工图纸，了解安装要点，依据施工技术交底和安全交底作好施工准备。
3.2材料要求：防尾随联动互锁安全门的规格、型号应符合设计要求，五金配件配套齐全等。
填缝材料、密封材料、水泥、砂等应符合设计要求和有关标准的规定，要求地面平整。
3.4作业条件
1）门洞结构经验收合格。
2）工种之间已办好交接手续。
3）检查门洞口尺寸及标高，开启方向是否符合设计要求。
有预埋件的门口还应检查预埋件的数量、位置及埋设方法是否符合设计要求。
4、作业施工工艺
4.1工艺流程：
①划线②立门框③安装门扇附件④门体四周封胶
4.2操作工艺
1）按设计要求尺寸、标高和方向，检查门洞的开向及门洞尺寸应符合设计要求
2）将尾随门内外二道门拉手安装到位，以便下一步拼接门好开关见图1；
3）将二道门的连接线沿着门框引向侧板穿线孔以便与控制器连接。
4）将外门放入门洞内，打开门扇门扇并用木块垫好并使门面、门框与地面垂直，同时也将门体连接线从铰链缺口处放入门框空隙内。
5）将侧板插入门框内如图，侧板在插入时要保证门框不让动，从而
使门框安装孔能够准确与侧板安装孔螺丝孔相对，对准后用M10*35内六角螺丝拧上，但不要拧得太紧以防止内门连接后使门难经开启。
6）两侧板与外门连接好后将侧顶板放入侧板上方，并将外门连接线从顶板穿出后，用同样的方法将内门侧板相连接。
7）当联动门组成箱体式时，调节连接螺丝使内外门能够保持正常状态下顺利开启。
8）当联动门组成箱体后并拧紧各处螺丝后，将联动门箱体移入门洞内，并使外门门框最高部分高出门洞10mm。
9）固定联动门箱体，用M12*75膨胀螺丝从侧板安装孔加以固定的同时，内外门框下档也要用M12*75膨胀螺丝加以固定。
10）联动门安装固定后，门洞与花边四周缝隙用密封胶加以密封，密封缝表面应平整光滑。
5、作业质量标准
5.1主控项目
1）防尾随联动门的品种、类型、规格、尺寸、开启方向、安装位置等符合设计要求。
2）防尾随联动门的安装必须牢固。
预埋件的数量、位置、预埋方式、与框的链接方式必须符合设计要求。
3）防尾随联动门的配件应齐全，位置应正确，安装应牢固，功能应满足使用要求和各项性能要求。
4）防尾随联动门的表面应洁净，无划痕、碰伤。
6、成品保护
1）防尾随联动门组装成箱体后，入将联动门箱体移入门洞内，并使外门门框最高部分高出门洞10mm后用膨胀螺丝加以固定，固定后应检查四周边框是否密封好，再检查门框与墙体之间缝隙的填嵌和洞口墙体表面装饰施工，在室内外湿作业未完成前，不能破坏门表面的保护材料。
2）应采取措施，防止表面机械损伤。
7、作业安全技术要求
1）使用电动工具时前，要检查漏电保护装置是否完好。
2）安装门时要注意人身安全进入现场必须正确佩戴安全帽，严禁穿拖鞋、凉鞋进入现场。
3）现场严禁抽烟，要做到工完料尽场地清。
爆炸图
使用说明书
一、配件说明
配件配件图功能
门磁判断闭门状态，工作距离为30-40mm，固定形式为嵌入式；电流0.5mA电压12V、功率为0.1W。
操作面液晶显示屏人员进入时按操作面按键进行开启，可放置于营业柜台面上，可移动；工作电压12V，电流1.2 mA，功率为25W。
音箱语音箱安装隐藏于拉手里面，进入人员按下视频起动键后，等待请开门语音提示，按下拉手门即可打开，打开后语音随即提示请关门；工作电压12V，电流2.5 mA，功率为5W。
摄像与门铃摄像与门铃融为一起，摄像采用夜间补光技术，使图像更加清晰；当人员进入按下按键，等待开门提示后开门。
二、基本功能
2.1、具有锁闭功能，实现联动互锁；
2.2、具有二道门可视功能；内部操作控制人员能够清晰看到门外人员状况；
2.3、有语音提醒功能（开关门提醒）；
2.4、110报警信号输出（采用接触器常闭信号）。
三、拔码开关
数字键为开锁延时键设定键，拔到“ON”为0.3秒开锁，拔到数字方向为5秒；
四、使用说明
4.1、进入时按下第一道外门门铃按钮，室内操作面板上语音就提示：“叮咚，请开门”，液晶显示屏则自动开启，显示室外情况，室内工作人员确认进入人员身份状况后，按下操作面上第一道外门开门按钮，这时第一
道外门拉手里面语音箱提示“请开门”，按下拉手即可开门；第一道外门打开后，拉手里面语音箱提示“请关门”。
4.2、进入一道门后，关闭外门，再按下第二道内门门铃按钮，室内操作面板上语音就提示：“叮咚，请开门”，液晶显示屏则自动切换，显示通道内部情况，内部工作人员再次确认进入人员身份状况后按下操作面上第二道内门开门按钮，这时第二道内门拉手里面语音箱提示“请开门”，按下拉手即可开门；第二道内门打开后，拉手里面语音箱提示“请关门”。
4.3、二道门任意打开其中一道门后，系统立即将另一道门锁死，此时拉手、机械钥匙和操作面按键盘均不能开启。
4.4、工作人员外出时，只需向下按下门体上拉手，门扇就能打开，另一道门锁死，另一道则不能打开，只有将打开的门关闭后，锁死功能解除后另一道才能打开。
五、报警功能
5.1、二道门其中任意一道门打开后，门没关或没有关好，超过8秒钟，系统则自动报警。
（注：在开单门时，8秒时间内，只能够1个人通过，2个人通过时间上是不够的，超过8秒另1一扇门则自动锁死，如果我们此时再将找开的门关上，那么二道门同时锁死，只有切断电源或按下系统复位键才能解锁，（切断电源可用机械钥匙进行开启）从而真正实现防尾随功能。
按下操作面上“全开”，二道门双开后，二道门没关超过60秒后系统则自动报警。
5.2、二道门强行打开系统立即发出110报警信号，只有通过控制系统上双开键进行开门，系统才不会发出110报警信号。
六、芯线接线图
黄色——锁定线红色——开锁线棕色——门磁信号
灰色——音箱蓝色——公用接地黑色——+12V
白色——密码绿色——TM卡
6.3、如双开没有通过操作面按键进行，而是强行开启（撬），二道门
双开后系统立即自动报警。
七、可视联动主机接线图
外内照110 室外内
门门明信内门门
线线灯号操摄摄
束束作像像
键头头
盘
八、常见故障排除
8.1二门关闭后仍有语音提示：查指示灯—内门指示灯亮首先将门磁二根线短接测试，系统处于正常说明内门磁坏或连接线断反之测系统坏。
8.2内门打不开外门正常：将内外门插口件对调时出现外门打不开内门正常则内门连接线断，反之则系统坏。
8.3外门不能锁死：系统处于通电情况下：将内外门双开，我们用磁铁对准外门门磁，此时用机械钥匙或拉手开启。
a)、此时外门不能正常打开，说明门扇天地杆没有进入门框孔内。
b)、此时外门能正常开启，查连接线、锁定机构、和系统。
8.4内门不能锁死：同上
8.5内门没有关闭出现外门锁死进不了：切断电源可用机械钥匙进行开启
中国扬子集团滁州扬子门业有限公司
2013年3月。
