１ 门式起重 机概 述
１ ． １门式起 重机 概念 门式 起重机 ， 是 桥 式 起 重 机 的 一种 变 形， 广 泛 应 用 于 港 口、 货场的区域 ， 其 主 要 功能在于 对货物的装卸 作业。 起 重 机 的 金 属结构外观酷 似门形框 架， 这 也 是 其名 称 的由来。 在承载主梁的下方， 安 装 有 两 条 支 脚， 可以 沿 着 地 面 铺 设 好 的 轨道 行走 ， 在 主 梁 两端 ， 装设 有 可 以 向 外部 延 伸 的悬 臂 梁 。 Ｊ ＇ 】 式起重 机具有场地 利用率高 、 作 业 范 围 大、 适应 面 广 、 通 用性 强等 特 点 ， 因此 ， 在 港 口和 货 场 得到 广 泛 应 用 。 １． ２ 门式 起重 机类型 通 常情况 下 ， 门 式 起 重 机 可 以 按 照 不 的标 准 ， 划分 为 多个 不 同 的 类 型 。 以 门 框 结构形式 划分 ， 包 括 全 门式 、 半 门式 、 双 悬 臂门武 以及单悬 臂门式四种 ； 以主 梁 的 结 构形式 划分 ， 包 括 单主 梁 门 式 起 重 机 和 双 梁桥式 起重机两种 ， 其 中 双 梁 桥 式 起 重 机 又可 以 分 为 箱 形 粱 和 桁 架 两 种 形 式 。
ｌ ｊ ２ ｌ ｌ ｌ ｌ ｌ ｌ Ｉ ｉ ｉ Ｉ — ｉ 嚣 。 。
工 业 技 术

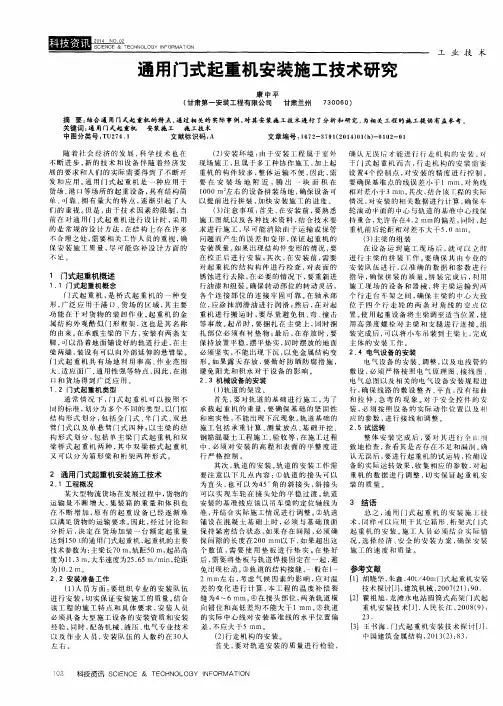

通用 门式起重机 安装施 工技 术研 究
康 中 平 （ 甘肃第 一安装工 程有限公 司 甘肃兰州 ７ ３ ０ ０ ６ ０ ）
摘 要： 结合通 用 门式起 重机 的特点 ， 通过 相关的 实际事例 ， 对其安 装施 工技术进 行 了分析和研 究 ， 为相关 工程的施 工提 供 有益参考 。 关键 词 ： 通 用门式起 重机 安 装施 工 施工技术 中图分 类号 ： Ｔ Ｕ ２ ７ ４ ． １ 文 献标识码 ： Ａ 文章编 号 ： １ ６ ７ ２ － ３ ７ ９ １ （ ２ ０ １ ４ ） ０ ｌ （ ｂ ） 一 ０ １ ０ ２ － ０ １
桥门式起重机施工过程记录
内部文献编号：桥、门式起重机施工过程记录报告编号施工单位施工日期工程性质 新安装 大修 改造 移装特种设备行业协会制:说明1、本报告合用于桥、门式起重机（以下简称起重机）的安装、改造、大修、移装工程施工过程记录。
专用的起重机中相同或类似的部分亦可参照使用。
2、检查依据《起重机械安装改造重大维修监督检查规则》TSGQ7016-2023《起重机械安全规程》GB6067《起重设备安装工程施工及验收规范》GB50278《电气装置施工及验收规范》GB50256《通用门式起重机》GB/T14406《电动葫芦门式起重机技术条件》JB/T5663设计文献及相关产品协议以上文献和标准均为现行有效版本3、此施工过程记录，当每个阶段自检完毕后，应提交监检员进行必要确认。
4、如起重机施工仅为局部改造或大修，则表1、表2、表3可针对施工内容作部分填写，并加以必要说明。
5、运营实验结束后，检查员应及时完毕最终施工过程记录，并提交监检机构和施工单位存档。
6、所有表中的“检查结果”栏如有测量数据规定期应填写实测数据，无如数据规定期应采用“√”、“×”和“/”分别表达“合格”、“不合格”和“无此项”。
7、检查用仪器设备应完好并在计量检定期内。
8、检查员应对自检结果进行核对，对检测数据负责，施工单位对自检结果负责。
表1 设备开箱检查记录注；1、此表中第8、9、10项可附加具体零部件的核查登记表。
2、改造、大修施工重要核查已改造的结构件和更换零部件的相关资料，并加以说明。
起重机安装基础与土建验收证明使用单位（甲方）产品编号施工单位（乙方）施工位置基础、牛腿、承重梁等土建工程符合设计图纸、土建施工技术规定规定。
可以满足起重机的各种性能规定。
使用单位负责人：施工单位负责人：（单位章）（单位章）基础隐蔽工程验收证明使用单位（甲方）产品编号施工单位（乙方）施工位置由隐蔽工程施工单位或监理单位提供的隐蔽工程检查记录符合设计技术规定。
门式起重机的安装与架设工艺范本（2篇）
门式起重机的安装与架设工艺范本引言：门式起重机是一种用于重物搬运和起吊的专用设备，广泛应用于港口、船舶、工厂、仓库等场所。
安装与架设门式起重机是一个繁琐而复杂的过程，需要严格按照相关工艺进行操作。
本文将为您详细介绍门式起重机的安装与架设工艺，以便确保安全高效地完成施工任务。
第一部分：准备工作1. 确定安装位置在安装门式起重机之前，首先需确定其安装的位置。
需要考虑的因素包括地基承载能力、周边环境、交通道路等因素。
2. 地基处理门式起重机的安装需要一个坚实稳定的地基。
在进行地基处理时，首先需清理地面上的杂物，并确保地面平整。
然后进行测量，以确保地基的尺寸和平整度满足要求。
3. 钢结构测量门式起重机的钢结构是承载重物的主要部分，因此在安装之前需要进行详细的测量工作。
测量任务包括钢结构件的尺寸、轨道的直线度等。
第二部分：起重机安装1. 安装主梁安装门式起重机主梁时，首先需将主梁吊装到指定位置。
在吊装过程中，需配备足够数量的吊车，并确保吊车的吊装能力满足要求。
在吊装后，将主梁与其支撑结构进行连接，并使用螺栓进行固定。
2. 安装支架门式起重机的支架是支撑主梁的关键部分，其稳定性直接影响到起重机的安全性能。
在安装支架时，需确保每个支架的位置准确，并按照设计要求进行固定。
3. 安装配重块配重块是起重机的平衡部分，其安装位置和重量需按照设计要求进行调整。
在安装配重块时，需确保其位置准确，并采取适当的措施以确保其不会因震动或外力而脱落。
4. 安装电气系统门式起重机的电气系统是其运行的重要组成部分。
在安装电气系统时，需按照电气图纸进行布线，并确保电气设备的可靠性和安全性。
第三部分：架设配重块1. 吊装配重块在架设配重块时，首先需使用吊车将配重块吊装到指定位置，并与起重机的主梁进行连接。
在吊装过程中，需保证吊车的吊装能力满足要求，并采取必要的安全措施。
2. 固定配重块在配重块吊装到位后，需使用螺栓将其与主梁进行牢固的连接，并采取适当的措施以防止其松动或脱落。
建筑起重机械日常运行与交接班记录
建筑起重机械日常运行与交接班记录机械设备是建筑工地中重要的工作工具之一，起重机械在建筑过程中的作用不可忽视。
为了保证起重机械的正常运行，建立起重机械的日常运行与交接班记录非常重要。
以下是一份可以参考的起重机械日常运行与交接班记录：
日期：20XX年XX月XX日
交班人：姓名
接班人：姓名
1.本班次起重机械运行情况：
-起重机械名称：
-起重机械编号：
-工作地点：
-当值时间：
-工作内容：（例如：吊装钢筋、搬运材料等）
-工作时长：
-工作负荷：
-是否出现异常情况：（例如：设备故障、操作不当等）
2.设备状况检查：
-起重机械外观检查：（例如：是否有明显损坏、锈迹等）
-起重机械润滑及冷却系统检查：（例如：油位是否正常、散热是否
良好等）
-起重机械电气系统检查：（例如：电缆连接是否牢固、是否有线路
老化等）
-起重机械安全装置检查：（例如：限位器、重载保护器等是否正常）-其他需要注意的事项：
3.本次交接注意事项：
-上次交接之后是否有设备故障或异常情况：
-是否存在需特别关注的安全风险：
-接班人需要了解的工作内容或特殊要求：
4.记录签名及备注：
-交班人签名：
-接班人签名：
-其他备注事项：
以上记录仅为起重机械日常运行与交接班记录示例，请根据实际情况
进行修改和补充。
起重机械日常运行与交接班记录对于确保机械设备的正
常工作和安全性非常重要，应严格执行并及时归档，以备后续参考。
门式起重机施工方案
门式起重机施工方案1. 引言门式起重机是一种常用的起重设备，广泛应用于各类工程中，可以方便、高效地完成货物的运输和搬运任务。
本文档将详细介绍门式起重机的施工方案，包括施工准备、施工流程、安全措施等内容。
2. 施工准备在开始施工之前，需要进行一系列的准备工作，以确保施工的顺利进行。
2.1 设计方案确认在进行门式起重机施工前，首先需要对设计方案进行确认。
确认设计方案包括确定起重机的尺寸、负载能力、施工场地要求等。
设计方案的确认将为后续施工提供重要的参考依据。
2.2 材料和设备准备门式起重机施工需要使用到各种材料和设备，包括钢材、螺栓、焊接设备等。
在施工前，需要对所需的材料和设备进行准备，确保施工过程中的供给。
2.3 施工人员培训施工人员需要具备一定的技术和安全意识，以便能够正确操作起重机及相关设备。
在施工前，需要对施工人员进行培训，包括起重机操作技能培训和安全规范培训等。
2.4 施工场地准备施工场地需要满足起重机运行的要求，并保证施工过程中的安全。
在施工前，需要对施工场地进行准备，包括清理杂物、平整地面、设置安全警示标志等。
3. 施工流程门式起重机施工的流程通常包括以下几个阶段：3.1 基础设施施工在施工前，需要先进行基础设施的施工，包括门式起重机支撑结构的搭建、基础的浇筑等。
基础设施施工的完成将为后续的起重机安装和调试提供支持。
3.2 起重机安装起重机的安装是整个施工过程中的关键步骤。
起重机的各个部分需要按照设计方案进行装配，包括大梁、小车、行走机构等。
在安装过程中，需要确保各个部分的连接牢固，并进行检查和调整。
3.3 起重机调试安装完成后，起重机需要进行调试，以确保其能够正常工作。
调试包括对起重机的运行性能进行测试，例如吊重、升降、行走等动作的测试。
在调试过程中，需要对各个部分进行检查和调整，确保起重机的安全和稳定运行。
4. 安全措施在门式起重机施工过程中，安全是至关重要的。
以下是一些常见的安全措施，以确保施工的安全进行：4.1 安全培训施工人员需要接受起重机安全培训，包括操作技能培训、安全规范培训等。

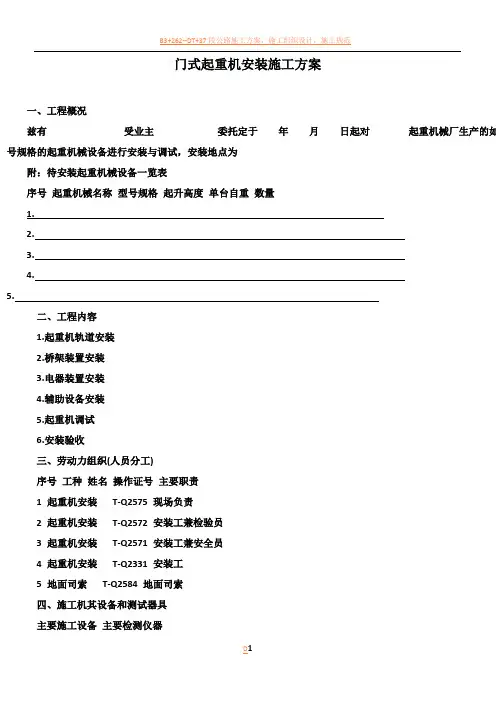

门式起重机安装施工方案
门式起重机安装施工方案一、工程概况兹有受业主委托定于年月日起对起重机械厂生产的如号规格的起重机械设备进行安装与调试，安装地点为附：待安装起重机械设备一览表序号起重机械名称型号规格起升高度单台自重数量1.2.3.4.5.二、工程内容1.起重机轨道安装2.桥架装置安装3.电器装置安装4.辅助设备安装5.起重机调试6.安装验收三、劳动力组织(人员分工)序号工种姓名操作证号主要职责1 起重机安装T-Q2575 现场负责2 起重机安装T-Q2572 安装工兼检验员3 起重机安装T-Q2571 安装工兼安全员4 起重机安装T-Q2331 安装工5 地面司索T-Q2584 地面司索四、施工机其设备和测试器具主要施工设备主要检测仪器序号设备名称数量序号仪器名称数量1 t汽车吊1台1 DS3水准仪1台2 5t卷扬机1台2 500V兆欧表1台3 2t手拉葫芦2台3 万用电表1台4 O．5t单片滑轮1只4 50m钢卷尺1把5 20t千斤顶2只5 1m钢直尺1把6 交流电焊机2台6 100mm塞尺1把7 气割设备2套7 框式水平仪1台8 砂轮切割机1台8 0-200游标卡尺1把9 角向磨光机2台9 0-200N弹簧秤1把10 安全带4副10 手虎钳1把五、工艺流程设备开箱检查一建筑构件部分的检查一安装轨道一滑触线安装一吊装一组装通用桥式起重机一起重机电气及附件安装起重机试运转一自检一竣工交检六、工艺步序(一)设备开箱检查由安装单位和设备使用单位共同成立开箱验收小组，根据装箱清单逐一清点货物，并认真填写开箱验收记1.根据随机文件目录查对《使用说明书》、电气原理图、布线图、《产品合格证》（包括主要材料质保书葫芦合格证等）。
2.根据装箱清单所列零部件规格型号、数量逐一清点货物。
3.检查各部件是否完好无损，有无人为因素的变形损伤。
4.验收结束后，认真填写开箱验收记录，并共同签字。
5.将验收后的设备妥善保管。
(二)建筑构件部分的检查根据业主提供的建筑构件检测数据，对建筑构件部分进行复查。
(新)桥(门)式起重机安装改造重大修理施工自检记录
(新)桥(门)式起重机安装改造重大修理施工自检记录质量文件编号：GDSEI/ RQJ-03.2记录编号：桥（门）式起重机械安装改造重大修理施工自检记录施工单位名称：（盖章）使用单位名称：□通用桥式起重机□通用门设备名称：规格型号：施工类别：□新装□改造□移装□重大修理操纵方式：□司机室□地控□遥控出厂编号：监检人员（签名）：一．起重机械信息登记表注:⒈本记录依据国家质检总局起重机械安装改造重大修理检验规则（TSG Q7016－2016）编制。
2．记录中定性项目符合要求的在“检验结果”栏打“√”，不符合要求的打“×”，无此项的均打“／”。
定量项目应填实测数据。
“确认方式”栏使用的确认方式打“√”，未使用的确认方式打“/”。
3. 标注为A的项目为“停止点”，未经监检机构确认或者监检确认不合格，施工不得转入下道工序。
4. 确认方式栏、监检结果栏及记事、签名栏由监检人员填写。
5. Z：资料审查 X：现场监督 S：实物检查二．起重机械施工自检记录表三．索引文件1. 起重机械预期用途（选型）和预期工作环境说明----- （编号：QSGQ0001）2.技术文件资料------------------------------------ （编号：QSGQ0002）3.起重机械安装基础验收合格证明---------------------（编号：QSGS0003）4.附属设施及安全距离检查记录-----------------------（编号：QSGQ0004）5.部件施工前质量检查记录---------------------------（编号：QSGQ0005）6.部件施工过程与施工后检查记录---------------------（编号：QSGH0006）7.电气安装检查记录---------------------------------（编号：QSGH0007）8.电气保护装置检查记录---------------------------- （编号：QSGH0008）9.液压系统及司机室检查记录-------------------------（编号：QSGH0009）10.安全保护和防护装置检查记录----------------------（编号：QSGH0010）11.性能试验检查记录 -------------------------------（编号：QSGH0011）12.质量保证体系运行情况检查记录--------------------（编号：QSGH0012）1. 起重机械预期用途（选型）和预期工作环境说明索引编号：QSGQ00012. 技术文件资料3. 起重机械安装基础验收合格证明4. 附属设施及安全距离检查记录5. 部件施工前质量检查记录6.部件施工过程与施工后检查记录索引编号：QSGH00067. 电气设备安装检查记录8. 电气保护装置检查记录9. 液压系统及司机室检查记录10. 安全保护和防护装置检查记录11. 性能试验检查记录12. 质量保证体系运行情况检查记录起重机械安装质量证明书索引编号：QSGH0013。
起重机安装过程检验记录
起重机安装过程检验记录使用单位：设备名称：设备型号：出厂编号：安装地点：制造单位：安装单位：设备选型记录检验员检验日期经检查：符合法规和合同的选型要求。
□符合□不符合序号检查内容检查结果1 产品技术文件与选购合同是否相符2起重机的机构级别选用是否满足使用单位使用工况要求使用单位意见：负责人签字：年月日（单位章）安装单位意见：负责人签字：年月日监检方式：□资料核查□现场监督□实物检查监检人员：确认日期：年月日开箱检查记录检验员检验日期经检查：（文字说明部分）一开箱地点到货时间开箱时间二1 开箱前产品存放情况（□露天或□室内）2 开箱前产品包装是否有破损、开启3 供货清单是否符合合同约定4 实物是否与供货清单相符5 实物是否有损坏三清点记录：1、清单与实物完全相符（以下空白）：□2、清单与实物不相符（以下说明不符原因）：□四参与开箱人员使用单位意见：负责人签字：年月日（单位章）安装单位意见：负责人签字：年月日（单位章）监检方式：□资料核查□现场监督□实物检查监检人员：确认日期：年月日资料自检核查记录检验员检验日期序号检查内容检查结果1 起重机基础和轨道验收合格证明（由使用单位提供）2制造单位提供的资料审核制造许可证明文件3 起重机整机型式试验合格证书或者报告书4 起重机产品质量证明书5设计文件，至少包括总图、主要受力结构件图、机械传动图、电气和液压系统原理图6 安装及使用维护说明书7 制造监督检验证书（实施监督检验的产品）8 焊缝探伤报告9安装单位应提供的资料审核特种设备安装改造维修许可证或受理书（原件或者复印件）10《特种设备安装改造维修告知书》（原件或者复印件）11 施工单位质量保证手册、程序文件或管理制度，施工组织机构、质量保证机构和质量控制系统责任人的任命文件，现场施工人员的资格证件12 施工合同（复印件）监检方式：□资料核查□现场监督□实物检查监检人员：确认日期：年月日件、载荷试验方案及其相应的工作见证、13 主要零部件合格证、铭牌14 施工过程记录和自检报告15 变更设计证明文件16施工过程中质量或者人身伤亡事故记录与处理报告17 安装质量证明文件18改造（大修）设备应提供的资料审核改造（大修）施工情况记录19 自检报告20 安装过程中事故记录与处理报告21安装过程中经制造单位同意的变更设计的证明文件22 改造（大修）部分的清单23 改造（大修）主要部件合格证24改造部分经改造单位批准并签章的图样和计算资料25 设备注册登记资料26 使用运行管理制度27设备技术档案（包括设备制造、安装资料，维修保养、常规检查和故障与事故的记录等）使用单位意见：安装单位意见：年月日（单位章）年月日土建检查记录检验员检验日期经检查：符合土建施工技术规定要求。
