最大功率点跟踪(MPPT)技术简介

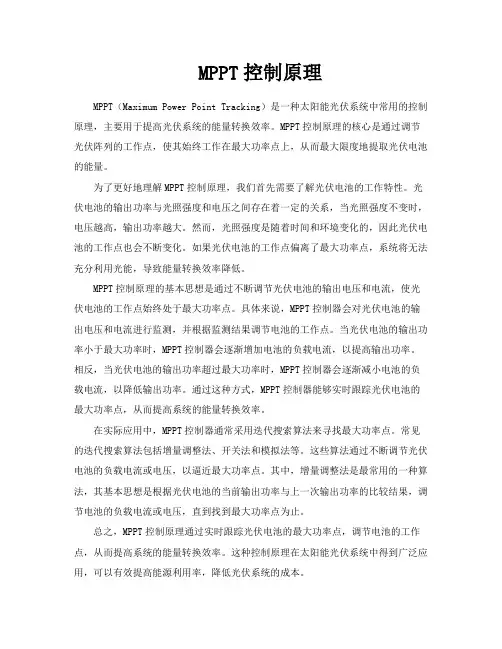

MPPT控制原理
MPPT控制原理MPPT（Maximum Power Point Tracking）是一种太阳能光伏系统中常用的控制原理，主要用于提高光伏系统的能量转换效率。
MPPT控制原理的核心是通过调节光伏阵列的工作点，使其始终工作在最大功率点上，从而最大限度地提取光伏电池的能量。
为了更好地理解MPPT控制原理，我们首先需要了解光伏电池的工作特性。
光伏电池的输出功率与光照强度和电压之间存在着一定的关系，当光照强度不变时，电压越高，输出功率越大。
然而，光照强度是随着时间和环境变化的，因此光伏电池的工作点也会不断变化。
如果光伏电池的工作点偏离了最大功率点，系统将无法充分利用光能，导致能量转换效率降低。
MPPT控制原理的基本思想是通过不断调节光伏电池的输出电压和电流，使光伏电池的工作点始终处于最大功率点。
具体来说，MPPT控制器会对光伏电池的输出电压和电流进行监测，并根据监测结果调节电池的工作点。
当光伏电池的输出功率小于最大功率时，MPPT控制器会逐渐增加电池的负载电流，以提高输出功率。
相反，当光伏电池的输出功率超过最大功率时，MPPT控制器会逐渐减小电池的负载电流，以降低输出功率。
通过这种方式，MPPT控制器能够实时跟踪光伏电池的最大功率点，从而提高系统的能量转换效率。
在实际应用中，MPPT控制器通常采用迭代搜索算法来寻找最大功率点。
常见的迭代搜索算法包括增量调整法、开关法和模拟法等。
这些算法通过不断调节光伏电池的负载电流或电压，以逼近最大功率点。
其中，增量调整法是最常用的一种算法，其基本思想是根据光伏电池的当前输出功率与上一次输出功率的比较结果，调节电池的负载电流或电压，直到找到最大功率点为止。
总之，MPPT控制原理通过实时跟踪光伏电池的最大功率点，调节电池的工作点，从而提高系统的能量转换效率。
这种控制原理在太阳能光伏系统中得到广泛应用，可以有效提高能源利用率，降低光伏系统的成本。

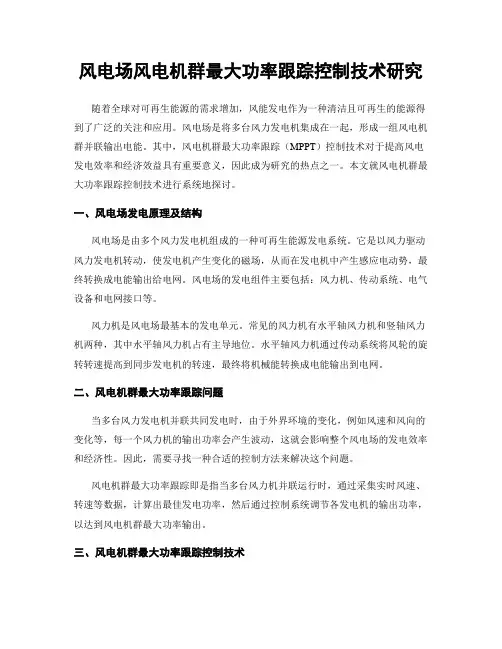

风电场风电机群最大功率跟踪控制技术研究
风电场风电机群最大功率跟踪控制技术研究随着全球对可再生能源的需求增加，风能发电作为一种清洁且可再生的能源得到了广泛的关注和应用。
风电场是将多台风力发电机集成在一起，形成一组风电机群并联输出电能。
其中，风电机群最大功率跟踪（MPPT）控制技术对于提高风电发电效率和经济效益具有重要意义，因此成为研究的热点之一。
本文就风电机群最大功率跟踪控制技术进行系统地探讨。
一、风电场发电原理及结构风电场是由多个风力发电机组成的一种可再生能源发电系统。
它是以风力驱动风力发电机转动，使发电机产生变化的磁场，从而在发电机中产生感应电动势，最终转换成电能输出给电网。
风电场的发电组件主要包括：风力机、传动系统、电气设备和电网接口等。
风力机是风电场最基本的发电单元。
常见的风力机有水平轴风力机和竖轴风力机两种，其中水平轴风力机占有主导地位。
水平轴风力机通过传动系统将风轮的旋转转速提高到同步发电机的转速，最终将机械能转换成电能输出到电网。
二、风电机群最大功率跟踪问题当多台风力发电机并联共同发电时，由于外界环境的变化，例如风速和风向的变化等，每一个风力机的输出功率会产生波动，这就会影响整个风电场的发电效率和经济性。
因此，需要寻找一种合适的控制方法来解决这个问题。
风电机群最大功率跟踪即是指当多台风力机并联运行时，通过采集实时风速、转速等数据，计算出最佳发电功率，然后通过控制系统调节各发电机的输出功率，以达到风电机群最大功率输出。
三、风电机群最大功率跟踪控制技术实现风电机群最大功率跟踪需要运用一些控制策略和技术手段。
下面分别介绍几种常用的控制技术。
1、PID控制PID控制是目前最常用的一种控制技术。
PID控制器主要由比例、积分、微分三部分组成，通过调节参数来实现风电机群的最大功率跟踪，它的优点是实现简单、易于理解。
2、模糊PID控制模糊PID控制是将模糊控制理论与PID控制相结合而产生的一种控制技术。
它通过模糊化输入数据与输出数据，来控制控制系统的输出，使之更加精确和稳定。
MPPT原理

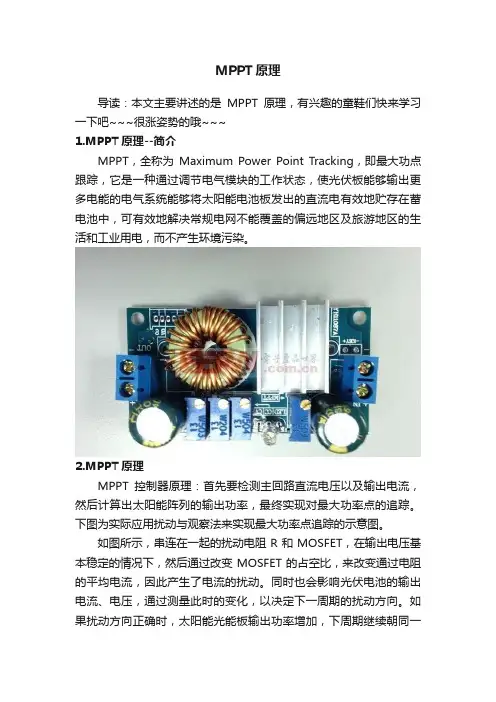

MPPT原理导读：本文主要讲述的是MPPT原理，有兴趣的童鞋们快来学习一下吧~~~很涨姿势的哦~~~1.MPPT原理--简介MPPT，全称为Maximum Power Point Tracking，即最大功点跟踪，它是一种通过调节电气模块的工作状态，使光伏板能够输出更多电能的电气系统能够将太阳能电池板发出的直流电有效地贮存在蓄电池中，可有效地解决常规电网不能覆盖的偏远地区及旅游地区的生活和工业用电，而不产生环境污染。
2.MPPT原理MPPT控制器原理：首先要检测主回路直流电压以及输出电流，然后计算出太阳能阵列的输出功率，最终实现对最大功率点的追踪。
下图为实际应用扰动与观察法来实现最大功率点追踪的示意图。
如图所示，串连在一起的扰动电阻R和MOSFET，在输出电压基本稳定的情况下，然后通过改变MOSFET的占空比，来改变通过电阻的平均电流，因此产生了电流的扰动。
同时也会影响光伏电池的输出电流、电压，通过测量此时的变化，以决定下一周期的扰动方向。
如果扰动方向正确时，太阳能光能板输出功率增加，下周期继续朝同一方向扰动，反之，朝反方向扰动，如此反复，使太阳能光电板输出达最大功率点。
3.MPPT原理--为什么要使用MPPT?太阳能电池组件的性能可以用U-I曲线来表示。
电池组件的瞬时输出功率(U*I)就在这条U-I曲线上移动。
电池组件的输出要受到外电路的影响。
最大功率跟踪技术就是利用电力电子器件配合适当的软件，使电池组件始终输出最大功率。
如果没有最大功率跟踪技术，电池组件的输出功率就不能够在任何情况下都达到最佳(大)值，这样就降低了太阳能电池组件的利用率。
拓展阅读：1.基于数字信号控制器和DC/DC转换器的MPPT控制介绍2.实现并网电压跟踪及MPPT的电流跟踪控制方案3.一种新光伏MPPT算法及硬件实现和实用性分析关键词： MPPTMPPT原理加入微信获取电子行业最新资讯搜索微信公众号：电子产品世界或用微信扫描左侧二维码。
mppt工作原理
mppt工作原理MPPT工作原理。
MPPT（Maximum Power Point Tracking）是太阳能光伏系统中的关键技术，其作用是确保光伏组件输出功率达到最大值。
在光照条件不断变化的情况下，MPPT 控制器能够实时调整光伏组件的工作点，以最大化光伏系统的能量转换效率。
本文将介绍MPPT的工作原理及其在光伏系统中的应用。
MPPT控制器的工作原理主要基于光伏组件的伏安特性曲线。
在不同的光照条件下，光伏组件的伏安特性曲线会发生变化，而曲线上的最大功率点（MPP）也随之变化。
MPPT控制器通过对光伏组件进行实时的电压、电流调节，使其工作在MPP附近，从而实现最大功率输出。
常见的MPPT控制器工作原理分为脉冲宽度调制（PWM）和电压频率调制（VFM）两种。
PWM控制器通过调节光伏组件的工作电压来实现MPPT，而VFM控制器则是通过调节光伏组件的工作电流来实现MPPT。
不同的控制器在实现MPPT的过程中，会采用不同的算法和控制策略，以适应不同光照条件下的光伏系统。
在实际的光伏系统中，MPPT控制器通常与光伏组件和逆变器相结合，构成一个完整的光伏发电系统。
光伏组件将太阳能转化为直流电能，而MPPT控制器则确保光伏组件输出最大功率，逆变器则将直流电能转化为交流电能供电网使用。
这种组合形式能够最大程度地提高光伏系统的能量转换效率，降低光伏发电成本。
除了提高光伏系统的能量转换效率外，MPPT控制器还具有一些其他功能。
例如，它可以对光伏组件进行实时监测和故障诊断，及时发现并处理光伏组件的异常情况，保障光伏系统的安全稳定运行。
此外，MPPT控制器还可以通过通信接口与监控系统相连，实现对光伏系统的远程监控和管理，提高光伏系统的智能化水平。
总之，MPPT控制器作为光伏系统中的关键部件，其工作原理是通过实时调节光伏组件的工作点，使其输出功率达到最大值。
在光照条件不断变化的情况下，MPPT控制器能够有效提高光伏系统的能量转换效率，降低光伏发电成本，实现对光伏系统的智能化管理。
MPPT控制技术
简介
目录
MPPT的介绍
MPPT的工作原理
MPPT的优点
MPPT的介绍
Power Point Tracking, 中文名称为最大功率点跟踪。
☞:MPPT的概述
最大功率点跟踪系统是一种通过调节电气模块的工 作状态，使光伏板能够输出更多电能的电气系统， 能够将太阳能电池板发出的直流电有效地贮存在蓄 电池中，可有效地解决常规电网不能覆盖的偏远地 区及旅游地区的生活和工业用电，不产生环境污染。
MPPT的优点
☞: MPPT控制器可以智能调节太阳能发电
板的工作电压，使太阳能板始终工作在V-A
特性曲线的最大功率点。比较普通的太阳能 控制器，对太阳能板发电功率的利用率提高 了10-30％。
MPPT的工作原理
☞:最大功率点的跟踪控制本质上是自寻优过程，即通过测电流、电
压和功率，判定出当前工作点和峰值点的位置关系，并调节当前工作 点的电压（或电流），使其向峰值功率点靠拢，从而使光伏系统运作 在峰值功率点附近。
mppt控制原理

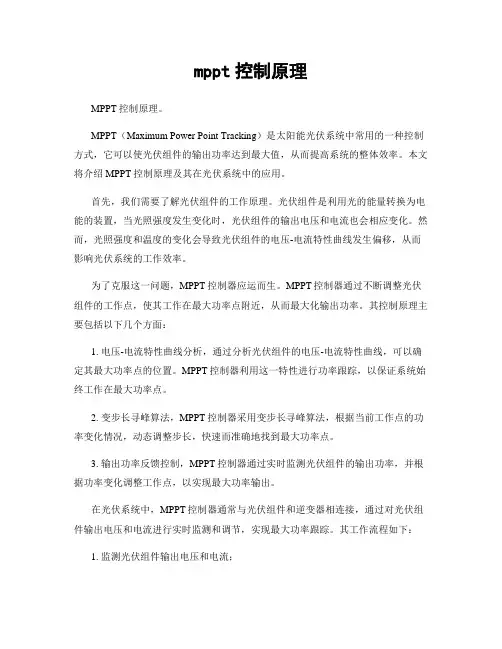

mppt控制原理MPPT控制原理。
MPPT（Maximum Power Point Tracking）是太阳能光伏系统中常用的一种控制方式，它可以使光伏组件的输出功率达到最大值，从而提高系统的整体效率。
本文将介绍MPPT控制原理及其在光伏系统中的应用。
首先，我们需要了解光伏组件的工作原理。
光伏组件是利用光的能量转换为电能的装置，当光照强度发生变化时，光伏组件的输出电压和电流也会相应变化。
然而，光照强度和温度的变化会导致光伏组件的电压-电流特性曲线发生偏移，从而影响光伏系统的工作效率。
为了克服这一问题，MPPT控制器应运而生。
MPPT控制器通过不断调整光伏组件的工作点，使其工作在最大功率点附近，从而最大化输出功率。
其控制原理主要包括以下几个方面：1. 电压-电流特性曲线分析，通过分析光伏组件的电压-电流特性曲线，可以确定其最大功率点的位置。
MPPT控制器利用这一特性进行功率跟踪，以保证系统始终工作在最大功率点。
2. 变步长寻峰算法，MPPT控制器采用变步长寻峰算法，根据当前工作点的功率变化情况，动态调整步长，快速而准确地找到最大功率点。
3. 输出功率反馈控制，MPPT控制器通过实时监测光伏组件的输出功率，并根据功率变化调整工作点，以实现最大功率输出。
在光伏系统中，MPPT控制器通常与光伏组件和逆变器相连接，通过对光伏组件输出电压和电流进行实时监测和调节，实现最大功率跟踪。
其工作流程如下：1. 监测光伏组件输出电压和电流；2. 根据当前电压和电流计算输出功率；3. 根据输出功率变化调整工作点，使其逐渐趋近最大功率点；4. 将调整后的工作点信息传递给逆变器，控制其输出电压和频率，以实现最大功率输出。
通过MPPT控制器的应用，光伏系统可以在不同光照条件下实现最大功率输出，提高系统的整体效率。
同时，MPPT控制器还可以实现对光伏组件的保护，避免过载和过压等问题的发生，延长光伏系统的使用寿命。
总之，MPPT控制原理是光伏系统中至关重要的一部分，它通过对光伏组件的输出电压和电流进行实时监测和调节，实现最大功率跟踪，提高系统的整体效率和稳定性。
光伏发电最大功率点追踪算法
光伏发电最大功率点追踪算法光伏发电是一种利用太阳能将光能转化为电能的技术。
在光伏发电系统中，为了提高系统的能量转换效率，需要对光伏电池阵列进行最大功率点追踪（Maximum Power Point Tracking，简称MPPT）。
光伏发电最大功率点追踪算法可以帮助我们找到电池阵列工作时能够输出最大功率的电压和电流组合。
在本文中，我们将深入探讨光伏发电最大功率点追踪算法的原理、常见的算法类型以及算法的应用。
通过了解这些内容，我们可以更好地理解光伏发电系统的优化以及如何选择合适的MPPT算法。
首先，让我们来了解光伏发电最大功率点追踪算法的原理。
光伏电池的输出特性曲线显示了在不同电压和电流下的功率输出情况。
该曲线通常呈现出一个“倒U”型，即存在一个最大功率点。
光伏发电最大功率点追踪算法的目标就是寻找到这个最大功率点，并调整系统工作点使得光伏电池能够输出最大功率。
常见的光伏发电最大功率点追踪算法可以分为模拟算法和数字算法两种类型。
模拟算法包括传统的开环算法和闭环算法。
开环算法根据光强和温度等环境因素预先设定一个工作点，以此来调整电压和电流。
闭环算法则是根据实时的光强和电压进行反馈调节，以追踪最大功率点。
常见的闭环算法有Perturb and Observe算法和Incremental Conductance算法。
这些算法通过不断调整工作点，使得系统能够在不同光照条件下实现最优的能量转换效率。
除了模拟算法，数字算法也被广泛应用于光伏发电最大功率点追踪。
数字算法通过使用微控制器或数字信号处理器等设备，根据电池阵列当前的电压和电流等参数计算出最大功率点，并调整系统的工作点。
常见的数字算法有P&O算法、IC算法、Hill-Climbing算法等。
这些算法通过快速的运算和调整能够更精确地实现最大功率点追踪。
光伏发电最大功率点追踪算法在实际应用中具有重要意义。
通过采用合适的算法，光伏发电系统可以在不同的光照条件下实现高效的能量转换。
MPPT讲解
对MPPT和孤岛检测设备的要求一、概述n在光伏逆变电源的研发过程中，有多个关键技术点都是容易算法实现但难于验证，例如MPPT和孤岛。
n为了验证算法有效性和可靠性，通常需要外部的辅助设备进行测试。
MPPT什么是最大功率点MPPn太阳能光伏阵列的输出特性具有非线性的特点，并且输出受太阳幅照度，环境温度和负载影响，只有在某一输出电压值时，光伏阵列的输出功率才能达到最大值，这时光伏阵列的工作点就达到了输出功率电压曲线的最高点，称之为最大功率点（MPP-maximum power point）。
为了有效的利用光伏电池，对光伏发电进行最大功率点的跟踪就显得尤为重要。
MPPT-最大功率点追踪n MPPT的工作原理为:在一个规定的周期内，微处理器定期地主动调节PWM的占空比D，改变太阳能电池的输出电流，从而引起太阳能电池的输出电压变化，检测太阳能电池输出电压及输出电流，计算出太阳能电池阵列的输出功率，然后根据最大功率点跟踪策略寻找最大功率点的位置。
最大功率点的追踪算法一般采用搜索算法追踪最大功率点，通过直接测量得到的电信号判断最大功率点的位置，从而进行追踪。
包括：n扰动观察法--通过不断扰动太阳能光伏系统的工作点来许找最大功率点的方向，先扰动输出电压值然后测量其功率变化，与扰动前的功率相比，如果功率值增加，则表示扰动方向正确，否则则重新设置扰动电压值。
n增量电导法--dP/dV=0 时为最大功率点n恒定电压法—Vmpp/Voc=常数n短路电流法—Impp/Isc=0.91n扰动观察法的改进自适应算法—传统的扰动观察法容易使系统产生振荡，难以选择合适的步长来进行扰动，步长小跟踪时间长影响系统的动态响应特性，步长过大输出功率波动变大，稳态误差变大，所以通过加入步长自动在线调整器来保证系统的动，稳态性能。
太阳能电池阵的特性n太阳能电池阵的输出特性与标准直流电源输出特性的不同之处在于，太阳能电池的输出曲线是圆滑的曲线，而标准电源输出曲线是矩形。
