肌电图和诱发电位
肌电图诱发电位在临床各科室的应用
L.评价脑干功能
(1)脑死亡 由于脑干结构(组织)的损害,使昏迷成为不可
逆时,可通过BAEP、SEP、VEP的测试确定脑 死亡。 (2)昏迷
由于BAEP较少受代谢性药物和巴比妥类的 影响,因此对昏迷的病因(药物中毒或脑干器质 性病变)有鉴别作用。同时对昏迷的预后有判 断价值。
M.神经再生的判定
在神经切断性损伤缝合后,如果神经有所恢 复,可记录到相应的SEP和相应ＥＭＧ的再 生电位，这是神经纤维再生的唯一客观证 据。
进行BAEP、VEP或SEP的测试,然后在确定 诱发电位异常的基础上进行X线或CT检查, 可准确判断脑干、视觉通路或脊髓是否存 在肿瘤。在这一方面,当肿瘤较小时,诱发电 位就显得更有作用。
Hale Waihona Puke C、脊髓外伤必查：下肢体感诱发电位。
选查：上肢体感诱发电位。
意义和价值： SEP在脊髓的应用广泛,评价 脊髓功能受损程度、部位，早期检查可以 较准确的判断预后，对手术有一定的参考。 可通过SEP或脊髓诱发电位电位的测定,判 断是否是完全性截瘫,并为预后提供依据。 临床证实:SEP的恢复先于临床运动机能的 恢复,如果在外伤早期SEP可被记录者,一般 预后良好,反之,预后不佳。
F、脑干病变
必查：面肌肌电图、面神经运动传导、 听觉诱发电位、下肢体感诱发电位、 视觉诱发电位、瞬目反射。
意义和价值：评价脑干内的视觉、听 觉、本体感觉、运动等传导通路以及 三叉神经→面神经核通路的功能。
G、脑出血与脑梗塞
必查：上肢体感诱发电位、下肢体感诱发 电位、听觉诱发电位、视觉诱发电位。
D、周围神经损伤
必查：下肢体感诱发电位、肌电图。 意义和价值：通过SEP、EMG可判定周围
神经损伤程度,以及为手术提供可靠的依据。 并为治疗效果作客观评定。
肌电图及诱发电位
• 1.单纯相：轻收缩时，只出现几个运动单 位电位相互分离的波形。
• 混合相：中度用力收缩时，有些区域电 位密集不能分离，部分区域内可见单个 运动单位。
• 3.干扰相：肌肉作重收缩时，运动单位电 位相互重叠，不能分离出单个运动单位 电位。
异常肌电图
• 一.插入电位异常
1.插入电位延长：出现各种失神经支配波，正常运 动单位。
(1.0ms估计脊髓延迟时间）
意义：反应运动根的功能
• 三.H反射
1.检查方法 纪录电极：腓肠肌或比目鱼肌 刺激电极：腘窝部胫后神经
• 2.分析指标 1）H反射潜伏期 胫神经 27.8±1.9ms 2）H最大/M最大 正常>1 3) H反射的回复曲线 正常人不应期值 80-100ms 上运动N元病变 缩短 下运动N元病变 延长
丘脑皮层电位 臂丛电位
体感诱发电位
躯体感觉电位为评价脊髓和脑干后柱、中丘脑 系以及临近组织的功能提供了有效的工具.
马尾 -脊髓下段电位
通常用于下列检查: 外周感觉神经 较大直径的神经通路
PNS:外周神经系统 CNS:中枢神经系统
SEP的临床意义
正中神经： N9/P9：臂丛 N11/P11：周围神经进入颈髓突触前电位 N13/P13：脊髓灰质后角？枕骨大孔之下？ N14/P14：内侧丘系（下部脑干、丘脑） N20：以后是皮层近场电位，丘脑下结构 P25、N35、P45感觉皮层
2．观察项目 • （1）最短潜伏期、最长潜伏期和平均潜伏
期；(上肢30ms,下肢60ms） • （2）F波出现率；（正常>80%) • （3）F波与M波波幅的比值。 3．F波异常的判断：潜伏期延长和/或出现率
降低均为异常。
刺激点至脊髓的距离（mm)×2 • F=波F波潜伏期-M波潜伏期-1.0ms
肌电图诱发电位临床知识简介
2．方法 ①电极放置：刺激电极置于神经 干，记录电极置于该神经所支配的肌肉,地 线置于两者之间;②测定方法：通常选择面 神经支配的眼轮匝肌、腋神经支配的三角 肌、尺神经支配的小指展肌及副神经支配 的斜方肌等;近端肌肉阳性率高,但不易固定; 远端肌肉灵敏度低,但结果稳定,伪差小;高 频刺激病人疼痛明显,通常选用尺神经;
(3)VEP的临床应用：视通路病变，特别对 MS病人可提供早期视神经损害的客观依据。
三、脑干听觉诱发电位:指经耳机传出的声音 刺激听神经传导通路，在头顶记录的电位。 检测时通常不需要病人的合作，婴幼儿 和昏迷病人均可进行测定。 (1)检测方法：多采用短声刺激，刺激强度 60dB(SL),刺激频率10~15Hz,分析时间10ms,叠 加1000~2000次。记录电极通常置于Cz,参考 电极置于耳垂或乳突，接地电极置于FPz。
二、重复神经电刺激（RNS） 1．原理 重复神经电刺激指超强重复刺激 神经干，在相应肌肉记录复合肌肉动作电 位。它是检测神经肌肉接头功能的重要手 段。正常情况下,神经干连续受刺激后， CMAP的波幅可有轻微的波动,而降低或升 高均提示神经肌肉接头病变。RNS可根据 刺激的频率分为低频RNS＜5Hz和高频 RNS（10~30Hz）。
2.肿瘤定位
进行BAEP、VEP或SEP的测试,然后在确 定诱发电位异常的基础上进行X线或CT检 查,可准确判断脑干、视觉通路或脊髓是 否存在肿瘤。这不仅可以早期提供有用 的资料,而且可以避免不必要的放射性检 查。在这一方面,当肿瘤较小时,诱发电 位就显得更有作用。
3.脊髓损伤程度以及预后判定
可通过SEP或脊髓诱发电位电位的测定, 判断是否是完全性截瘫,并为预后提供依 据
肌电图/诱发电位
临床知识简介
临床肌电图知识简介
肌电图及诱发电位意义
肌电图、诱发电位临床作用和社会价值肌电图、诱发电位所能开展的检查项目有：一、肌电图（EMG）二、神经传导速度（NCV），包括运动神经传导速度（MCV）、感觉神经传导速度（SCV）、F波、H反射三、诱发电位（EP），包括脑干听觉诱发电位（BAEP）、视觉诱发电位（VEP）和上、下肢体感诱发（SEP）四、事件相关电位（P300）它们的主要临床作用：（一）肌电图：它作为一种测定运动系统功能的手段，现已被广泛用于区别肌肉力弱和肌萎缩，是肌病所致，或神经病所致，还是其他原因所致。
通过针极肌电图，对躯体不同部位肌肉的测定，可以了解：（1）肌肉病变是属于神经源性损害，还是肌源性损害；（2）神经源性损害的部位（前角细胞或神经根、神经丛、干、末梢）；（3）病变是活动性还是慢性；（4）神经的再生能力；（5）提供肌强直及其分类的诊断和鉴别诊断依据。
应用于不明原因的肌萎缩、麻木、无力、肢体活动障碍等疾病的定性、定位诊断，还可作为神经损伤手术后或治疗后的监测手段，以及提供康复、伤残、法医鉴定的客观指标。
（二）神经传导速度：是评定周围运动神经和感觉神经传导功能的一项诊断技术。
主要用于周围神经病的诊断如多发性神经病、遗传性周围神经病、格林－巴利综合征、腕管综合征、周围神经外伤等，结合肌电图可鉴别前角细胞、神经根、周围神经及肌原性疾病等。
临床运用较多的是糖尿病性周围神经病变的诊断，糖尿病性周围神经病变起病多隐匿，其临床症状的出现，往往迟于病理改变，以致确诊时病理改变已很明显，失去早期治疗机会。
神经肌电图检查对其病理改变较为敏感，可用于糖尿病性周围神经病早期诊断。
临床住院的糖尿病病人皆可建议行此检查，及时发现早期神经病变，使患者得到及时治疗，还可以为糖尿病周围神经病临床疗效评估及治疗方案的拟定提供重要依据。
（三）视觉诱发电位；它主要检测视觉通路的病损，在眼科广泛应用于视神经炎、球后神经炎、视神经萎缩、视神经压迫病变、多发病损，它对早期诊断、定位诊断、估计预后、评定疗效有重要作用。
肌电图诱发电位仪技术参数
肌电图诱发电位仪技术参数一、适用范围：能够完成神经电图、肌电图、诱发电位等检测项目。
二、硬件技术要求（一）放大器★1、外置放大器通道数：次通道2、输入阻抗：>1000MΩ3、噪声水平:<O.5uV4、共模抑制比：>120dB★5、采样率：NlOoKHZ/通道★6、AD：>24Bit（二）电刺激器1、电刺激器接口：2个2、刺激类型：恒流3、刺激强度：O-100mA4、输出极性：正相、负相、交替、双相（三）听觉刺激器1、刺激器输出：标准声学耳机2、数量：1套3、刺激极性：疏音、密音、交替音（四）视觉刺激器1、刺激模式：棋盘格翻转、水平条栅、垂直条栅2、刺激输出：视觉刺激器3、刺激视野：全视野、半视野、1/4视野4、注视点：2种以上，可移动5、背景色：黑、灰（五）计算机系统要求1、计算机主机：不低于酷睿i7,8G内存，硬盘NlT,光驱刻录2、Windows操作系统3、键盘、鼠标、≥22寸液晶显木屏（六）软件功能要求1、神经电图1.1运动传导速度测定1.2感觉传导速度测定1.3微移定位1.4F-波1.5H-反射1.6重复频率电刺激1.7瞬目反射1.8植物神经电反应2、肌电图2.1定量肌电图分析：静息电位、单MUP、多MUP自动及手动分析、干扰相自动分析。
2.2同心圆针肌电图耗材可实现做单纤维肌电检测。
3、诱发电位3.1体感诱发电位（上肢体感、下肢体感、脊髓诱发、三叉神经体感）。
3.2听觉诱发电位（脑干诱发电位、40Hz、客观测听等）。
3.3视觉诱发电位3.4事件相关电位（P300）4、全中文病历管理和中文报告生成系统。
5、中国人正常值数据库。
6、配套全中文软件及全中文报告系统，可根据需要自定义报告格式，表格、数据、图形自动进入中文报告系统，不需要手工输入数据或屏幕抓图粘贴完成中文报告。
报告结果可转入微软办公软件读取分析。
肌电图及诱发电位讲解
O'1-Cz O'z-Cz O'2-Cz Cz-A1
N145 N75
P100
N100
100Biblioteka 200 ms正常参考值
全视野, 屏幕大小9°, 棋盘格大小26’
P100 潜期 (ms) 两眼潜伏期差 P100 波幅 (µV) 波幅差.
平均 范围 标准差 102.3 89-114 ±5.1 1.3 0-6 ±2.0 10.1 3-21 ±4.2 1.6 0-5.5 ±1.4
一、插入电位：是针电极插入肌肉是
对肌纤维或神经末梢的机械刺激产
生的成簇、伴有清脆的声音、持续 时间300ms左右的电位（＜1秒）， 针电极一旦停止移动，插入电位即 消失。
二、 静息电位：肌肉松弛状态 下无动作电位。
三、轻收缩运动单位电位
正常运动单位：正常肌肉在轻微主动收 缩时出现的动作电位。
1.波形：双相或三相占80% 单相占15% 双相占<4%
正常运动单位电位
运动单位电位波形（单相、双相、三相、多相）
2.时程（时限）：运动单位电流从离开基 线的偏转起，到返回基线所经历的时间。 一般在3-15ms范围内。
运动单位经电位时限的测 量
3.电压：运动单位幅度的总和，即正相峰 值加上负相峰值。
100ms 上运动N元病变 缩短 下运动N元病变 延长
诱发电位
在脊髓或皮层记录由身体感觉、听觉、视刺 刺激引起(诱发)的电生理信号 诱发电位的种类
听诱发电位（AEP包括ABR、ECochG、 等）
视诱发电位（VEP、ERG等） 运动诱发电位（MEP,磁刺激等） 体感诱发电位（SEP上、下肢、脊髓、三叉
1）低频RNS：在记录的稳定的动作电位序列中，计算第 4、5波比第1波波幅下降的百分比，大多数仪器可自动测 算。波幅下降10%~15%以上称为低频RNS波幅递减。
肌电图及诱发电位意义
肌电图及诱发电位意义 The manuscript was revised on the evening of 2021肌电图、诱发电位临床作用和社会价值肌电图、诱发电位所能开展的检查项目有：一、肌电图（EMG）二、神经传导速度（NCV），包括运动神经传导速度（MC V）、感觉神经传导速度（SCV）、F波、H反射三、诱发电位（EP），包括脑干听觉诱发电位（BAEP）、视觉诱发电位（VEP）和上、下肢体感诱发（SEP）四、事件相关电位（P300）它们的主要临床作用：（一）肌电图：它作为一种测定运动系统功能的手段，现已被广泛用于区别肌肉力弱和肌萎缩，是肌病所致，或神经病所致，还是其他原因所致。
通过针极肌电图，对躯体不同部位肌肉的测定，可以了解：（1）肌肉病变是属于神经源性损害，还是肌源性损害；（2）神经源性损害的部位（前角细胞或神经根、神经丛、干、末梢）；（3）病变是活动性还是慢性；（4）神经的再生能力；（5）提供肌强直及其分类的诊断和鉴别诊断依据。
应用于不明原因的肌萎缩、麻木、无力、肢体活动障碍等疾病的定性、定位诊断，还可作为神经损伤手术后或治疗后的监测手段，以及提供康复、伤残、法医鉴定的客观指标。
（二）神经传导速度：是评定周围运动神经和感觉神经传导功能的一项诊断技术。
主要用于周围神经病的诊断如多发性神经病、遗传性周围神经病、格林－巴利综合征、腕管综合征、周围神经外伤等，结合肌电图可鉴别前角细胞、神经根、周围神经及肌原性疾病等。
临床运用较多的是糖尿病性周围神经病变的诊断，糖尿病性周围神经病变起病多隐匿，其临床症状的出现，往往迟于病理改变，以致确诊时病理改变已很明显，失去早期治疗机会。
神经肌电图检查对其病理改变较为敏感，可用于糖尿病性周围神经病早期诊断。
临床住院的糖尿病病人皆可建议行此检查，及时发现早期神经病变，使患者得到及时治疗，还可以为糖尿病周围神经病临床疗效评估及治疗方案的拟定提供重要依据。
（三）视觉诱发电位；它主要检测视觉通路的病损，在眼科广泛应用于视神经炎、球后神经炎、视神经萎缩、视神经压迫病变、觉通路的病损，它对早期诊断、定位诊断、估计预后、评定疗效有重要作用。
肌电图及诱发电位意义
（4）神经的再生能力；
（5）提供肌强直及其分类的诊断和鉴别诊断依据。应用于不明原因的肌萎缩、麻木、无力、肢体活动障碍等疾病的定性、定位诊断，还可作为神经损伤手术后或治疗后的监测手段，以及提供康复、伤残、法医鉴定的客观指标。
（二）神经传导速度：是评定周围运动神经和感觉神经传导功能的遗传性周围神经病、格林－巴利综合征、腕管综合征、周围神经外伤等，结合肌电图可鉴别前角细胞、神经根、周围神经及肌原性疾病等。
临床运用较多的是糖尿病性周围神经病变的诊断，糖尿病性周围神经病变起病多隐匿，其临床症状的出现，往往迟于病理改变，以致确诊时病理改变已很明显，失去早期治疗机会。神经肌电图检查对其病理改变较为敏感，可用于糖尿病性周围神经病早期诊断。临床住院的糖尿病病人皆可建议行此检查，及时发现早期神经病变，使患者得到及时治疗，还可以为糖尿病周围神经病临床疗效评估及治疗方案的拟定提供重要依据。
在社会价值方面：肌电图检查可对对糖尿病神经病变损害、帕金森综合征、吉兰巴雷综合征、癌症周围神经病等特殊疾病的申报提供重要的依据；在法医临床鉴定实践中，在伤残等级、医疗过错鉴定时经常需要对各种原因进行测定，肌电图及诱发电位可鉴别部分真伤和伪伤、真聋和假聋等，具有重要的法律效应。

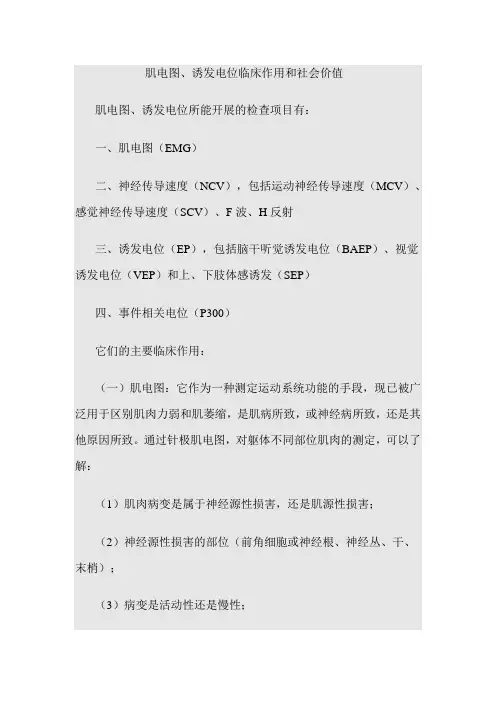

肌电图、诱发电位临床作用和社会价值
肌电图、诱发电位所能开展的检查项目有：
一、肌电图（EMG）
二、神经传导速度（NCV），包括运动神经传导速度（MCV）、感觉神经传导速度（SCV）、F波、H反射
三、诱发电位（EP），包括脑干听觉诱发电位（BAEP）、视觉诱发电位（VEP）和上、下肢体感诱发（SEP）
四、事件相关电位（P300）
它们的主要临床作用：
（一）肌电图：它作为一种测定运动系统功能的手段，现已被广泛用于区别肌肉力弱和肌萎缩，是肌病所致，或神经病所致，还是其他原因所致。通过针极肌电图，对躯体不同部位肌肉的测定，可以了解：
神经电生理__肌电图基础知识
中枢神经系统的反应包括了大脑皮层、脑干、脊髓等
临床常用的诱发电位检查项目
刺激 反应部位
1、SEP 2、BAEP 3、VEP
体感诱发电位 脑干听觉诱发电位 视觉诱发电位
电
本体感觉皮层
声
脑干
光
视觉皮层
4、MEP
5、P300
产生机理、意义、特点
少、小
肌细胞膜 完整性破坏
针电极刺入
多、大
n
周围神经 轴索 中枢 下运动神经元
其它自发性放电 肌强直放电：
强直性肌病的特征电位
m
电位发生机理不明
声音特征： 飞机俯冲样 摩托车启动样
束颤电位： n
下运动神经元
肌细胞 运动神经元
下运动神经元损害早期
纤颤电位、束颤电位同时出现才视为有意义
眶上N 三叉N 刺激 眼 R1、 R2 三叉N主核 中间N元 面N核 面N 眼 轮 轮 匝 R2’ 三叉脊束核 中间 中间N N元 元 面N核 面N 匝 肌 肌 格林巴利综合症 三叉神经压迫性病变 多发性硬化 听神经瘤
应用： 三叉神经痛
糖尿病性周围神经病 Bell麻痹 Wallenberg综合征
神经轴突末梢
腰骶干 全部S ，CO
少突胶质细胞（中枢） 雪旺氏细胞（周围神经）
运动单位
运动神经元
神 经 元
轴索
肌细胞
郎飞氏结
轴突
髓鞘 突触前膜 乙酰胆硷囊泡 突触 终板皱褶 线粒体 末梢
轴突末 梢分支 雪旺氏细胞 终板 肌原纤维
突触后膜皱褶
肌细胞 突触间隙
运动单位
一个脊髓α运动神经元或脑干运动神经元及其所支 配的全部肌纤维所构成的一个功能单位，称为运动 单位。运动单位的大小有很大差别。 小运动单位：利于做精细运动，如眼外肌运动神经 元，只支配6-12根肌纤维。
肌电图及诱发电位意义
肌电图、诱发电位临床作用和社会价值肌电图、诱发电位所能开展的检查项目有：一、肌电图（EMG）二、神经传导速度（NCV），包括运动神经传导速度（MCV）、感觉神经传导速度（SCV）、F波、H反射三、诱发电位（EP），包括脑干听觉诱发电位（BAEP）、视觉诱发电位（VEP）和上、下肢体感诱发（SEP）四、事件相关电位（P300）它们的主要临床作用：（一）肌电图：它作为一种测定运动系统功能的手段，现已被广泛用于区别肌肉力弱和肌萎缩，是肌病所致，或神经病所致，还是其他原因所致。
通过针极肌电图，对躯体不同部位肌肉的测定，可以了解：（1）肌肉病变是属于神经源性损害，还是肌源性损害；（2）神经源性损害的部位（前角细胞或神经根、神经丛、干、末梢）；（3）病变是活动性还是慢性；（4）神经的再生能力；（5）提供肌强直及其分类的诊断和鉴别诊断依据。
应用于不明原因的肌萎缩、麻木、无力、肢体活动障碍等疾病的定性、定位诊断，还可作为神经损伤手术后或治疗后的监测手段，以及提供康复、伤残、法医鉴定的客观指标。
（二）神经传导速度：是评定周围运动神经和感觉神经传导功能的一项诊断技术。
主要用于周围神经病的诊断如多发性神经病、遗传性周围神经病、格林－巴利综合征、腕管综合征、周围神经外伤等，结合肌电图可鉴别前角细胞、神经根、周围神经及肌原性疾病等。
临床运用较多的是糖尿病性周围神经病变的诊断，糖尿病性周围神经病变起病多隐匿，其临床症状的出现，往往迟于病理改变，以致确诊时病理改变已很明显，失去早期治疗机会。
神经肌电图检查对其病理改变较为敏感，可用于糖尿病性周围神经病早期诊断。
临床住院的糖尿病病人皆可建议行此检查，及时发现早期神经病变，使患者得到及时治疗，还可以为糖尿病周围神经病临床疗效评估及治疗方案的拟定提供重要依据。
（三）视觉诱发电位；它主要检测视觉通路的病损，在眼科广泛应用于视神经炎、球后神经炎、视神经萎缩、视神经压迫病变、多发的恢复有重要的价值；在内科主要用于糖尿病等引起的视觉通路的病损，它对早期诊断、定位诊断、估计预后、评定疗效有重要作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
05医大肌电图讲课，崔丽英
7
五. 异常EMG所见
1. 异常自发电位 纤颤电位：神经源性和肌源性损害 正锐波：同纤颤电位 束颤：见于神经源性损害 复合重复放电（CRD）
05医大肌电图讲课，崔丽英
8
05医大肌电图讲课，崔丽英
9
纤颤电位
05医大肌电图讲课，崔丽英
10
2. 肌强直放电
分比增高 大力收缩单纯相（运动单位丢失）
05医大肌电图讲课，崔丽英
22
2. 肌源性损害 自发电位（肌炎活动的标志） MAUP 时 限 短 、 波 幅 降 低 和 多 相 波 百 分
比增高 大力收缩病理干扰相
05医大肌电图讲课，崔丽英
23
第二节 神经传导速度（NCV）
一. NCV测定 1. MCV：波幅称为复合
05医大肌电图讲课，崔丽英
18
大力收缩干扰相
05医大肌电图讲课，崔丽英
19
大力收缩单纯相（神经源性损害）
05医大肌电图讲课，崔丽英
20
大力收缩病理干扰相（肌源性损害）
05医大肌电图讲课，崔丽英
21
六. 异常EMG的意义
1. 神经源性损害 自发电位（进行性失神经或病变早期） MAUP 时 限 增 宽 、 波 幅 升 高 和 多 相 波 百
05医大肌电图讲课，崔丽英
33
一．低频RNS正常值计算及临床意义
方法： 5c/s 计算：第4，5波比第1波下降的百分比 正常值：↓<５8％或１０％以内意义 异常：波幅递减＞10%~15% 意义：诊断后膜病变—MG
05医大肌电图讲课，崔丽英
34
05医大肌电图讲课，崔丽英
35
二. 高频RNS正常值计算及临床意义
05医大肌电图讲课，崔丽英
39
诱发电位的记录部位
05医大肌电图讲课，崔丽英
40
诱发电位的极性和命名
1. 向上-N波，向下-P波 2. 电位的命名 电位出现的顺序：BAEP的I~V波 极性+出现的顺序：P1、N1、P2、N2； 极 性 + 平 均 潜 伏 期 ： N75 、 P100 、 N145 ；
P14、N20等
05医大肌电图讲课，崔丽英
肌源性损害：短时限、低波幅、多相 波百分比增高
05医大肌电图讲课，崔丽英
14
05医大肌电图讲课，崔丽英
15
上图：正常MUAP；下图：肌源性损害
05医大肌电图讲课，崔丽英
16
05医大肌电图讲课，崔丽英
17
4. 肌肉大力收缩
观察募集电位的相型和波幅 正常：干扰相或混合相 神经源性损害：单纯相 肌源性损害：病理干扰相
一．诱发电位的定义 诱发电位指中枢神经系统在感觉外在或 内在刺激过程中产生的生物电活动。代 表中枢神经系统特定功能状态下的生物 电活动。诱发一词对自发而言。EEG为 自发电位。
ቤተ መጻሕፍቲ ባይዱ
05医大肌电图讲课，崔丽英
38
第一节 视觉诱发电位（VEP） 第二节 脑干听觉诱发电位（BAEP） 第三节 躯体感觉诱发电位（SSEP） 第四节 磁刺激运动诱发电位（MEP）
05医大肌电图讲课，崔丽英
4
05医大肌电图讲课，崔丽英
5
三. EMG检查的临床意义和适应症
发现临床下病灶或易被忽略的病变 鉴别诊断 病变的节段定位 适应症：前角细胞以下病变
05医大肌电图讲课，崔丽英
6
四. EMG检查的步骤
肌肉轻度自主收缩：MUAP 肌肉安静状态下：自发电位 肌肉大力收缩：募集电位
方法：>10c/s 计算：最后的波比第1波上升的百分比 正常值：<30％；> 56％为可疑；>100
％为异常 意义：主要诊断突触前膜病变—
Lambert-Eaton综合征
05医大肌电图讲课，崔丽英
36
Lambert-Eaton综合征患者高频RNS
05医大肌电图讲课，崔丽英
37
第二部分 脑诱发电位
缩状态下及周围神经受刺激时的各种 电生理特性的一门技术。
狭义EMG：常规EMG或同心针EMG 广义EMG
05医大肌电图讲课，崔丽英
3
二．运动单位（MU）
概念：一个运动单位是指由一个前角 细胞及其轴突所支配的肌纤维，是肌 肉收缩的最小功能单位。
运动单位大小（神经支配比例）：与 肌肉的精细活动有关。
肌肉动作电位（CMAPs） 2. SCV：波幅称为感觉 神经动作电位（SNAPs）
05医大肌电图讲课，崔丽英
24
正中神MCV测定
05医大肌电图讲课，崔丽英
25
05医大肌电图讲课，崔丽英
26
正 中 神 经
SCV
测 定
05医大肌电图讲课，崔丽英
27
3. 异常NCV的特点
NCV：髓鞘损害 波幅：轴索损害
肌肉受到机械刺激时产生的异常放电 特点：频率、波幅、声音 意义：萎缩性肌强直最常见，及其它
肌强直
05医大肌电图讲课，崔丽英
11
05医大肌电图讲课，崔丽英
12
3. 运动单位电位（肌肉轻收缩状态）
05医大肌电图讲课，崔丽英
13
异常MUAPs（时限、形态和波幅）
神经源性损害：宽时限、高波幅、多 相波百分比增高
05医大肌电图讲课，崔丽英
28
4. 临床意义
诊断周围神经病
鉴别髓鞘或轴索损害
了解病变的程度
SCV 和 EMG 结 合 有 助 于 病 变 的 定 位 ： 根—
SNAP 正 常 ； 丛 — 感 觉 受 累 范 围 广 ，
SNAP↓；周围—SNAP↓
05医大肌电图讲课，崔丽英
29
二. F波
肌电图和脑诱发电位
中国医学科学院 中国协和医科大学 神经科 崔丽英
05医大肌电图讲课，崔丽英
1
第一部分 肌电图
第一节 肌电图（EMG） 第二节 神经传导速度（NCV） 第三节 重复神经电刺激（RNS）
05医大肌电图讲课，崔丽英
2
第一部分
第一节 肌电图（EMG） 一. 基本概念：记录肌肉安静和随意收
F波概念：超强电刺激神经干在Ｍ波后 的晚成分，是运动神经回返放电引起的
首先在足部小肌肉记录故称为Ｆ波 Ｆ波潜伏期主要反映运动神经近端的传
导功能，补充MCV的不足
05医大肌电图讲课，崔丽英
30
05医大肌电图讲课，崔丽英
31
05医大肌电图讲课，崔丽英
32
第三节 重复神经电刺激（RNS）
超强重复刺激周围神经在相应肌肉上 记录动作电位的一种技术。主要用于检 测NMJ的功能。常用神经：面N、腋N、 尺N、副N。根据刺激频率分为低频和 高频RNS。
