水吸收变换气中CO2的填料塔设计
化工原理课程设计-水吸收半水煤气体混合物中的二氧化碳的填料吸收塔
《化工原理》课程设计课题: 设计水吸收半水煤气体混合物中的二氧化碳的填料吸收塔设计者：学号：指导老师：目录第一章设计任务∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙31.1设计题目∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙31.2设计任务及操作条件∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙31.3设计内容∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙3第二章设计方案∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙42.1设计流程的选择及流程图∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙4第三章填料塔的工艺设计∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙43.1气液平衡关系∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙43.2吸收剂用量∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙53.3计算热效应∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙53.4定塔径∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙63.5喷淋密度的校核∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙63.6体积传质系数的计算∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙73.7填料层高度的计算∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙83.8附属设备的选择∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙9第四章设计结果概要∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙15第五章设计评价 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 17第一章设计任务1.1、设计题目设计水吸收半水煤气体混合物中的二氧化碳的填料吸收塔1.2、设计任务及操作条件（一）气体混合物3.温度：30°C4.压力：1800KN∕m2≤0.63%(二)气体出口要求（V%）：CO2(三)吸收剂：水1.3、设计内容设计说明书一份，其内容包括：1.目录2.题目及数据3.流程图4.流程和方案的选择说明与论证5.吸收塔的主要尺寸的计算，注明计算依据的公式、数据的来源6.附属设备的选型或计算7.设计评价8.设计结果9.参考文献第二章设计方案2.1、吸收流程的选择及流程图本设计混合原料气溶质浓度不高，同时过程分离要求不高，选用一种吸收剂（水）一步流程即可完成吸收任务。
NHD吸收水煤气中二氧化碳的填料塔工艺设计流程分析
NHD吸收水煤气中二氧化碳的填料塔工艺设计流程分析填料塔是一种常用的工艺设备，用于吸收水煤气中的二氧化碳（CO2）。
它是通过在填料床中将水煤气与溶液（吸收剂）充分接触，利用气液两相之间的物质传递来实现二氧化碳的分离和净化的。
本文将就NHD吸收水煤气中二氧化碳的填料塔工艺设计流程进行分析，并提供一种可行的方案。
首先，NHD吸收水煤气中二氧化碳的填料塔工艺设计流程包括以下几个关键步骤：1. 填料的选择：填料是填料塔中的重要组成部分，它能提供大量的表面积，增加溶液与水煤气之间的接触面积，促进二氧化碳的吸收。
在选择填料时需要考虑填料的体积和质量，以及其在高温和酸碱环境下的稳定性。
常用的填料有陶瓷球、金属球等。
2. 吸收剂的选择：吸收剂是用于吸收CO2的溶液，常用的吸收剂为胺类化合物。
在选择吸收剂时，需要考虑其吸收能力、稳定性、再生成本等因素。
常用的吸收剂有醇胺、甲醇胺等。
3. 填料塔的设计：填料塔的设计是整个工艺流程中最关键的一步。
设计时需要考虑填料塔的高度、直径、进出料口的位置等。
一般来说，填料塔的高度应该足够高，以确保充分的接触时间；直径应根据处理量和填料类型来决定。
4. 水煤气与吸收剂的接触：填料塔中的水煤气通过喷淋或喷水器的方式与从填料床顶部向下流动的吸收剂进行接触。
这样可以增加二氧化碳与吸收剂的接触面积，提高吸收效率。
5. 二氧化碳的分离和净化：经过填料塔后，溶液中的二氧化碳被吸收剂吸收，形成含CO2的溶液。
接下来，可以通过加热或减压等操作，将二氧化碳从溶液中分离出来得到纯净的二氧化碳。
此外，在设计过程中还要充分考虑能源消耗和操作费用等经济因素，优化工艺流程和运行条件，以提高填料塔的效率和节约成本。
总之，NHD吸收水煤气中二氧化碳的填料塔工艺设计流程需要仔细考虑填料选择、吸收剂选择、填料塔设计、气液接触和二氧化碳的分离等关键步骤。
通过合理的工艺设计和优化，可以达到高效、可靠、经济的二氧化碳吸收和净化过程。

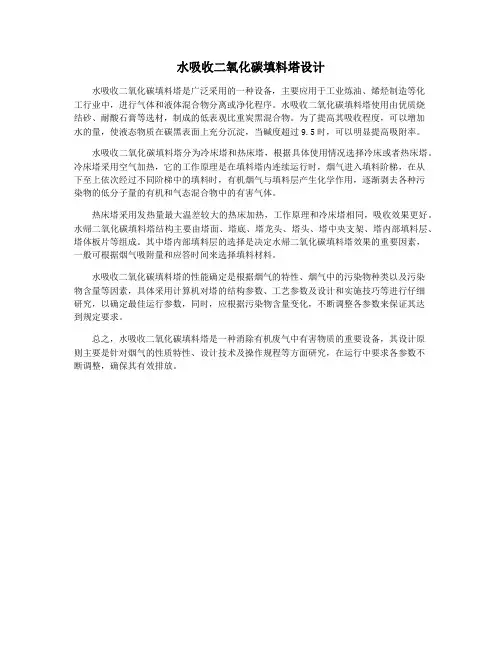

水吸收二氧化碳填料塔设计
