高考物理一轮复习 第11章 第2课 变压器 电能的输送练习
2020版高考物理人教版(山东专用)一轮复习练习:第十一章 第2节 变压器 电能的输送

第2节变压器电能的输送1.(2019·内蒙古赤峰模拟)在变电所里,需要用交流电表去监测电网上的强电流.由于电网中的电流通常会超过一般电流表的量程,因此常使用电流互感器.下面四个图中,正确反映电流互感器工作原理的是( A )解析:理想变压器原副线圈的电流与匝数成反比.则电流互感器原线圈匝数应少于副线圈匝数,且串联在需要测量电流的线路中.故 A 正确.2.(2019·福建毕业班质量检查)如图为模拟远距离交流输电的电路,升压变压器T1的原、副线圈匝数比n1∶n2=1∶k,降压变压器T2的原、副线圈匝数比n3∶n4=k∶1,模拟输电导线的电阻r=3 Ω,T2的负载是规格为“15 V 45 W”的灯泡L.当T1的输入电压为16 V时L正常发光,两个变压器可视为理想变压器,则k的值为( B )A.B.3 C.4 D.9解析:由变压器的工作原理可知,变压器T1原线圈的电压为16 V,则副线圈的输出电压为16k V,降压变压器T2的输出电压为15 V、输出电流为I4== A=3 A,则降压变压器T2原线圈两端的电压为15k V、输入电流为 A,又U2=U3+I3r,即16k V=(15k+3×)V,解得k=3,选项B 正确.3.(多选)如图所示,理想变压器的原副线圈的匝数比为4∶1,原线圈接有u=311sin 100πt(V)的交变电压,副线圈上接有定值电阻R、线圈L、灯泡D及理想电压表V.以下说法正确的是( AD )A.副线圈中电流的变化频率为50 HzB.灯泡D两端电压为55 VC.若交变电压u的有效值不变,频率增大,则电压表V的示数将减小D.若交变电压u的有效值不变,频率增大,则灯泡D的亮度将变暗解析:变压器不会改变电流的频率,电流的频率为f=== Hz=50 Hz,故A正确;由瞬时值的表达式可知,原线圈的电压最大值为311 V,所以原线圈的电压的有效值为U1= V=220 V,根据电压与匝数成正比可知,副线圈的电压的有效值为55 V,在副线圈中接有电阻R、电感线圈L和灯泡D,它们的总电压为55 V,所以灯泡D两端电压一定会小于55 V,故B错误;根据电压与匝数成正比,可知原线圈电压不变,则副线圈的电压不变,所以电压表的示数不变,故C错误;交变电流的频率越大,电感线圈对交变电流的阻碍作用就越大,所以电路的电流会减小,灯泡D的亮度要变暗,故D正确.4.如图所示为一理想变压器,b是原线圈的中心抽头,副线圈两端接有理想交流电压表和电流表,开关S,可变电阻R以及两个阻值相同的定值电阻R1,R2.从某时刻开始在原线圈cd两端加上正弦式交变电压,下列说法正确的是( C )A.将可变电阻R调大,其他部分不变,电流表、电压表的读数均变小B.将开关S从断开到闭合,其他部分不变,电流表读数变大,电压表读数变小C.可变电阻R的阻值调为0时,开关S闭合前后电源的输出功率之比为1∶2D.将单刀双掷开关由a拨向b时,其他部分不变,副线圈输出交变电流的频率减半解析:将可变电阻R调大,其他部分不变,电压表示数不变,根据欧姆定律知,电流表示数变小,故A错误;将开关S从断开到闭合,其他部分不变,副线圈回路的电阻变小,电压表示数不变,电流表示数变大,故B 错误;将可变电阻R的阻值调为0时,开关S断开时电源的输出功率P1=,开关S闭合时电源的输出功率P2=+=2,P1∶P2=1∶2,故C正确;变压器不改变交流电源的频率,将单刀双掷开关由a拨向b时,其他部分不变,副线圈输出交变电流的频率不变,故D错误.5.如图,变压器输入有效值恒定的交流电压,副线圈匝数可调,输出电压通过输电线送给用户(电灯等用电器),R表示输电线的电阻.则( B )A.用电器增加时,变压器输出电压增大B.用电器增加时,变压器的输入功率增加C.用电器增加时,输电线的热损耗减少D.要提高用户的电压,滑动触头P应向下滑解析:用电器增加,但变压器的输入电压和匝数比不变,故变压器输出电压不变,故A错误.用电器增加时,电压不变,负载电阻减小,由P出=知,变压器的输出功率增加,又P入=P出,故输入功率也增加,B正确.用电器增加时,变压器的输出功率增加,输出电压不变,由P出=UI知输电电流I变大,根据P热=I2R知输电线的热损耗增加,故C错误.要提高用户的电压,根据=知应使副线圈匝数增加,滑动触头P应向上滑,故D错误.6.某理想自耦变压器接入电路中的示意图如图(甲)所示,图(乙)是其输入电压u的变化规律.已知滑动触头在图示位置时原、副线圈的匝数比为n1∶n2=10∶1,电阻R=22 Ω.下列说法正确的是( C )A.通过R的电流的频率为100 HzB.电流表A2的示数为 AC.此时变压器的输入功率为22 WD.将P沿逆时针方向移动一些,电流表A1的示数变小解析:由题图(乙)可知,该交变电流的周期T=0.02 s,则频率f==Hz=50 Hz,故A错误;由题图(乙)知输入电压的最大值为U m=220 V,所以有效值U=220 V,则副线圈两端的电压为U′=U×=220× V= 22 V,所以通过电阻的电流(即电流表A2的示数)为I== A=1 A,故B错误;变压器的输出功率P′=U′I=22×1 W=22 W,理想变压器的输入功率等于输出功率,所以输入功率P=P′=22 W,故C正确.将P沿逆时针方向移动一些,变压器的副线圈匝数变大,输出电压变大,输出功率变大,所以输入功率也变大,故电流表A1的示数将变大,故D错误.7.(2018·江西上饶六校第一次联考)如图所示,一正弦交流电瞬时值为e=220sin 100πt(V),通过一个理想电流表,接在一个理想变压器两端,变压器起到降压作用,开关S闭合前后,A,B两端输出的电功率相等,以下说法正确的是( D )A.流过r的电流方向每秒钟变化50次B.变压器原线圈匝数小于副线圈匝数C.开关从断开到闭合时,电流表示数变小D.R=r解析:由表达式知角频率ω=100πrad/s,则交变电流的频率f==50 Hz,所以电流方向每秒钟变化100次,A错误;降压变压器原线圈匝数大于副线圈匝数,B错误;开关从断开到闭合时,副线圈电阻减小,电压不变,所以副线圈电流增大,则原线圈电流即电流表示数变大,C错误;开关闭合前,AB两端的功率为P AB=()2×R,开关闭合后,AB两端的功率为P AB′=()2×=×2R,开关S闭合前后,A,B两端输出的电功率相等,则有=,解得R=r,故D 正确.8.如图所示,在理想变压器原、副线圈的回路中分别接有阻值相同的电阻,原线圈一侧接在电压为220 V的正弦交流电源上,测出原、副线圈回路中电阻消耗的功率的比值为,则副线圈两端的电压为( B )A.22 VB.66 VC.88 VD.110 V解析:原线圈回路中的电阻的功率为P1=R,副线圈回路中的电阻的功率为P2=R,由题意可知,=,解得=,故==,设副线圈两端的电压为U,则原线圈两端的电压为3U;与原线圈串联的电阻的电压为U R=I1R=R=,所以+3U=220 V,解得U=66 V.9.(2018·新疆乌鲁木齐三诊)(多选)如图所示为理想变压器,其中r 为定值电阻,R为滑动变阻器,电源u为正弦交流电源, 输出电压的有效值恒定,当滑动变阻器的滑片P向右移动时( CD )A.原、副线圈的电流之比变小B.通过定值电阻r的电流变大C.滑动变阻器R两端的电压变大D.电源u的输出功率变小解析:根据I2∶I1=n1∶n2可知,只要原、副线圈的匝数比不变,无论P 向何方移动,原、副线圈的电流之比不变,故A错误;P向右移动时,滑动变阻器接入电路总电阻变大,副线圈的电流变小,原线圈的电流变小,即通过定值电阻r的电流变小;电源的输出功率P=UI1变小;滑动变阻器两端的电压为U R=(U-I1r)变大,故B错误,C,D正确.10.(2019·福建龙岩质检)(多选)如图所示,有一个“”形铁芯上绕有两个线圈,铁芯的三个竖直部分截面积相同,当线圈通电时产生的磁场都不能穿出铁芯,并且在分支处分成完全相等的两部分,现在给线圈1加电压为U0的正弦式交流电,2接一负载电阻,此时线圈1中的电流为I0,线圈2中的电流为I0,则线圈1,2的匝数比k及线圈2两端的电压U为(忽略线圈的电阻及铁芯中由于涡流而造成的电能损失)( AC )A. U=2U0B.U= 4U0C.k=D.k=解析:根据=,得k====,根据=,解得U=U0=2U0,故A,C 正确,B,D错误.11.(2019·宁夏固原模拟)如图所示,某小型水电站发电机的输出功率为10 kW,输出电压为400 V,向距离较远的用户供电,为了减少电能损失,使用2 kV高压输电,最后用户得到220 V,9.5 kW的电力,求:(1)升压变压器原、副线圈的匝数比n1∶n2;(2)输电线路导线的总电阻R;(3)降压变压器原、副线圈的匝数比n3∶n4.解析:(1)升压变压器的原、副线圈的匝数比===.(2)输电线上的电流I== A=5 A,输电线电阻R==Ω=20 Ω.(3)降压变压器原线圈电压U3=U2-IR=2 000 V-5×20 V=1 900 V,故降压变压器原、副线圈的匝数比===.答案:(1)1∶5 (2)20 Ω(3)95∶1112.(2018·广东深圳一模)用电压为U的正弦交流电源通过甲、乙两种电路给额定电压为U0的同一小灯泡供电,甲电路中R为滑动变阻器,乙中理想变压器的原、副线圈匝数分别为n1,n2,若灯泡均能正常工作,则( D )A.变压器可能是升压变压器B.n1∶n2=U0∶UC.甲乙电路消耗功率之比为U2∶D.R两端的电压最大值为(U-U0)解析:由甲电路知,电源电压等于变阻器两端的电压与小灯泡两端的电压之和,所以U>U0,在乙电路中,根据电压与匝数成正比,有n1∶n2 =U∶U0,又由U>U0,知n1>n2,所以该变压器是降压变压器,故A,B错误;灯泡均能正常工作,所以电流等于额定电流,甲电路消耗的功率为UI,乙电路消耗的功率为U0I,所以甲乙电路消耗的功率之比为U∶U0,故C 错误;R两端电压的有效值为(U-U0),因为是正弦交变电流,所以R两端电压的最大值为(U-U0),故D正确.13.(2019·山东淄博模拟)如图所示,变压器均为理想变压器,两种情况下灯泡L2,L3的功率均为P,且L1,L2,L3为相同的灯泡,匝数比为n1∶n2=3∶1,则图(甲)中L1的功率和图(乙)中L1的功率分别为( A )A.9P,B.P,PC.,9PD.,P解析:由题意可知,两种情况下变压器输入功率均为2P.设灯泡L2,L3的电压为U,电流为I,电阻为R,则有P=UI==I2R.根据电压与匝数成正比可知,两种情况下变压器的输入电压均为3U,根据输入功率和输出功率相等可知,变压器输入电流均为I.所以图(甲)中L1的功率为P a==9P;图(乙)中L1的功率为P b=()2R=P.14.如图所示,理想变压器原、副线圈匝数比n1∶n2=1∶2,原线圈接电压随时间变化规律为u=220sin 100πt(V)的交流电源,,,是三个理想电流表,D为理想二极管,R1是滑动变阻器,定值电阻R2=R3=220 Ω,则( B )A.电流表A2的示数为1.0 AB.电流表A3的示数为2.0 AC.滑动变阻器R1的滑片向下滑动时,电流表A1的示数将变小D.滑动变阻器R1的滑片向上滑动时,变压器输入功率增大解析:变压器输入电压有效值U1= V=220 V,匝数比n1∶n2=1∶2,由U1∶U2=n1∶n2得,变压器输出电压有效值U2=440 V,则电流表A3的示数即通过电阻R3的电流有效值I3== A=2 A,选项B正确;若R2处无二极管,则通过电阻R2的电流有效值为2 A,那么当R2处有二极管致通电时间减半,设电流有效值为I2,应有R2T=I2R2·,解得I2= A,即电流表A2的示数为 A,选项A错误;变压器的输入电压及匝数比不变,则输出电压不变,当R1的滑片向上滑动时,输出端负载电阻增大,变压器的输出功率与输入功率均减小;当R1的滑片向下滑动时,输出端负载电阻减小,变压器的输出功率与输入功率均增大,则变压器的输入电流即电流表A1的示数变大,选项C,D错误.15.(2019·河南开封模拟)如图所示,一台理想变压器的原、副线圈的匝数比为5∶1,原线圈接入最大值一定的正弦式交变电流,副线圈电路中一个定值电阻与电容器并联,电压表和电流表均为理想交流电表,电流表A1,A2及电压表V的示数分别为I1,I2,U2,定值电阻的阻值为R,其消耗的功率为P,电容器的电容为C,所带的电荷量为Q,则它们的关系为( D )A.Q=CU2B.I2=C.P=5I1U2D.=解析:由于电容器两端电压是变化的,即电容器不断地被充电和放电,其电荷量不是一个定值,故不能用公式Q=CU2来计算,选项A错误;I2是副线圈的总电流,而只是通过电阻R的电流,由于电容器不断充电和放电,故I2>,选项B错误;根据变压器的规律=,故选项D正确; I2=5I1,而P≠U2I2≠5I1U2,选项C错误.。
【物理】2020届一轮复习人教版第十一章第2讲 变压器 电能的输送课时作业

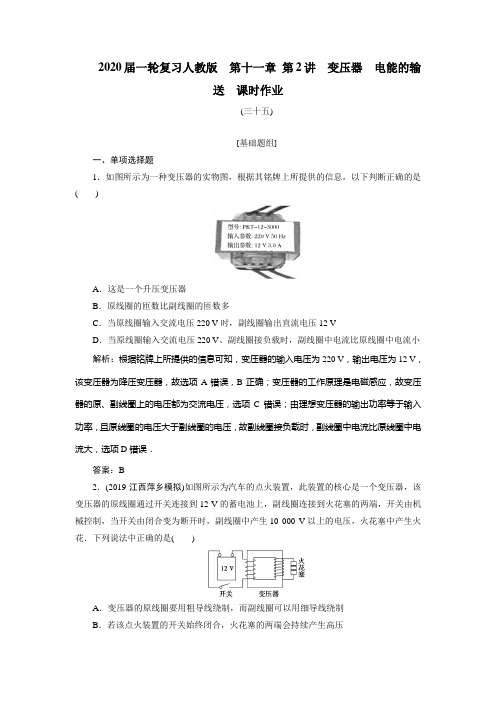

2020届一轮复习人教版第十一章第2讲变压器电能的输送课时作业(三十五)[基础题组]一、单项选择题1.如图所示为一种变压器的实物图,根据其铭牌上所提供的信息,以下判断正确的是()A.这是一个升压变压器B.原线圈的匝数比副线圈的匝数多C.当原线圈输入交流电压220 V时,副线圈输出直流电压12 VD.当原线圈输入交流电压220 V、副线圈接负载时,副线圈中电流比原线圈中电流小解析:根据铭牌上所提供的信息可知,变压器的输入电压为220 V,输出电压为12 V,该变压器为降压变压器,故选项A错误,B正确;变压器的工作原理是电磁感应,故变压器的原、副线圈上的电压都为交流电压,选项C错误;由理想变压器的输出功率等于输入功率,且原线圈的电压大于副线圈的电压,故副线圈接负载时,副线圈中电流比原线圈中电流大,选项D错误.答案:B2.(2019·江西萍乡模拟)如图所示为汽车的点火装置,此装置的核心是一个变压器,该变压器的原线圈通过开关连接到12 V的蓄电池上,副线圈连接到火花塞的两端,开关由机械控制,当开关由闭合变为断开时,副线圈中产生10 000 V以上的电压,火花塞中产生火花.下列说法中正确的是()A.变压器的原线圈要用粗导线绕制,而副线圈可以用细导线绕制B.若该点火装置的开关始终闭合,火花塞的两端会持续产生高压C .变压器原线圈输入的12 V 电压必须是交流电,否则就不能在副线圈中产生高压D .该点火装置中变压器的副线圈匝数必须小于原线圈的匝数解析:汽车的点火装置是利用变压器原理工作的,当开关始终闭合时,通过原线圈的电流恒定,原线圈中产生的磁场恒定,则在副线圈上不会产生电压,所以B 错误;由题可知原线圈处接12 V 的直流电源,当断开开关瞬间原线圈中电流迅速变化,会产生变化的磁场,则在副线圈中可能产生高压,所以C 错误;由U 1U 2=n 1n 2可知,要在副线圈中产生高压,则原线圈匝数必须小于副线圈的匝数,所以D 错误.故选A.答案:A3.(2019·湖南长沙长郡中学模拟)如图所示,理想变压器原、副线圈各接一个电阻R 1和R 2,原线圈中接有220 V 交流电源,此时两只电阻上的电压都是10 V ,设变压器原、副线圈的匝数比为n ∶1,电阻R 1和R 2消耗的功率之比为k ∶1,则( )A .n =21,k =121B .n =21,k =1576C .n =441,k =124D .n =441,k =1576解析:原线圈接220 V 的电压,而R 1两端的电压为10 V ,所以理想变压器输入端的电压为U 1=210 V ,输出端的电压为U 2=10 V ,根据公式U 1U 2=n 1n 2可得n =21,电阻R 1和R 2消耗的功率之比为k ∶1,即U R 1I 1U R 2I 2=k 1,因为U R 1U R 2=1,I 1I 2=n 2n 1,故k =121,A 正确. 答案:A4.在如图所示的电路中,理想变压器原、副线圈的匝数比n 1∶n 2=22∶1,原线圈接u 1=2202·sin 100πt (V)的交变电流,电阻R =10 Ω,电流表、电压表均为理想电表,则( )A .电压表的读数为10 2 VB .电流表的读数为22 AC .电阻R 消耗的功率为10 2 WD .变压器的输出功率为10 W解析:输入电压的有效值为U 1=E m 2=220 V ,根据U 1U 2=n 1n 2得U 2=n 2n 1U 1=10 V ,故选项A 错误;电流表的示数为I 2=U 2R=1 A ,故选项B 错误;电阻消耗的功率为P 2=U 2I 2=10 W ,故选项C 错误;理想变压器的输入电功率等于副线圈回路负载消耗功率,故选项D 正确.答案:D5.(2019·福建泉州质检)如图所示,利用理想变压器进行远距离输电,发电厂的输出电压恒定,输电线路的电阻不变,当用电高峰到来时( )A .输电线上损耗的功率减小B .电压表V 1的示数减小,电流表A 1增大C .电压表V 2的示数增大,电流表A 2减小D .用户功率与发电厂输出功率的比值减小解析:当用电高峰到来时,用户消耗的功率变大,则电流表A 2读数变大,输电线上的电流变大,输电线上损耗的功率变大,选项A 错误;电流表A 1增大,因为发电厂的输出电压恒定,则升压变压器的次级电压不变,即电压表V 1的示数不变,选项B 错误;输电线上的电压损失变大,故降压变压器的初级电压减小,次级电压也减小,即电压表V 2的示数减小,选项C 错误;用户消耗的功率占发电厂输出总功率的比例P -P 损P =1-I 2R U 1I =1-ΔU U 1,因为输电线上的电流增大,则电压损失增大,U 1不变,所以用户消耗的功率占发电厂输出总功率的比例减小,故D 正确.答案:D二、多项选择题6.(2019·黑龙江牡丹江一中检测)如图所示,理想变压器原、副线圈的匝数比是10∶1,原线圈输入交变电压u =1002·sin 50πt (V),在副线圈中串接有理想电流表和定值电阻R ,电容器并联在电阻R 两端,电阻阻值R =10 Ω.关于电路分析,下列说法中正确的是( )B .电流表示数是 2 AC .电阻R 消耗的电功率为10 WD .电容器的耐压值至少是10 2 V 解析:由题意知原线圈输入电压有效值为100 V ,所以副线圈电压为10 V ,由于电容器通交流,所以电流表示数大于1 A ,不一定是 2 A ,故A 、B 错误;电阻R 消耗的电功率为P =U 2R =10210W =10 W ,故C 正确;副线圈电压最大值为10 2 V ,电容器的耐压值至少是10 2 V ,所以D 正确.答案:CD7.如图所示,理想变压器原、副线圈分别接有额定电压相同的灯泡a 和b ,当输入电压U 为灯泡额定电压的10倍时,两灯泡均能正常发光.下列说法正确的是( )A .原、副线圈匝数比为9∶1B .原、副线圈匝数比为1∶9C .此时a 和b 的电功率之比为9∶1D .此时a 和b 的电功率之比为1∶9解析:设灯泡的额定电压为U 0,两灯均能正常发光,所以原线圈输入端电压为U 1=9U 0,副线圈两端电压为U 2=U 0,故U 1U 2=91,根据U 1U 2=n 1n 2得n 1n 2=91,选项A 正确,B 错误;根据公式I 1I 2=n 2n 1可得,I 1I 2=19,由于小灯泡两端的电压相等,所以根据公式P =UI 可得,灯泡a 和b 的电功率之比为1∶9,选项C 错误,D 正确.答案:AD8.图乙中,理想变压器原、副线圈匝数比n 1∶n 2=5∶1.原线圈接入如图甲所示的正弦交流电.电路中电表均为理想电表,定值电阻R 1=R 2=4 Ω,D 为理想二极管(该二极管的正向电阻为零,反向电阻为无穷大),则( )A .电阻R 2两端的电压频率为50 HzC .原线圈的输入功率为150 WD .将R 1摘掉,电压表的示数不变解析:由题图甲可知,交流电的周期为0.02 s ,故频率为50 Hz ,而变压器及二极管均不会改变交流电的频率,故电阻R 2两端的电压频率为50 Hz ,故A 正确;经变压器后,输出电压为100 V 5=20 V ,因二极管的单向导电性,只有一半时间内有电压加在R 2两端,则由有效值的定义可得U =10 2 V ,则电流表的示数为2.5 2 A ,故B 错误;原线圈输入功率等于副线圈输出的功率,输出功率P =2024W +(2.52)2×4 W =150 W ,故C 正确;因输出电压由输入电压决定,故将R 1摘掉,电压表的示数不变,故D 正确.答案:ACD[能力题组]一、选择题9.(2019·四川南充高级中学高三模拟)如图所示,10匝矩形线圈,在磁感应强度为0.4 T 的匀强磁场中绕垂直磁场的轴OO ′以角速度100 rad/s 匀速转动,线框电阻不计,面积为0.5 m 2,线框通过滑环与一理想变压器的原线圈相连,副线圈接有两只灯泡L 1和L 2.已知变压器原、副线圈的匝数比为10∶1,开关断开时L 1正常发光,且电流表示数为0.01 A ,则( )A .若从图示位置开始计时,线框中感应电动势的瞬时值为200sin 100t VB .若开关S 闭合,电流表示数将增大C .若开关S 闭合,灯泡L 1将更亮D .灯泡L 1的额定功率为2 W解析:变压器的输入电压的最大值为U m =NBSω=10×0.4×0.5×100 V =200 V ,从垂直中性面位置开始计时,故线框中感应电动势的瞬时值为u =U m cos ωt =200·cos 100t V ,故A 错误;若开关S 闭合,输出电压不变,输出端电阻减小,故输出电流增加,故输入电流也增加,电流表示数将增大,故B 正确;若开关S 闭合,输出电压不变,故灯泡L 1亮度不变,故C 错误;变压器输入电压的有效值为U 1=U m 2=2002V =100 2 V ,开关断开时L 1正常发光,且电流表示数为0.01 A ,灯泡L 1的额定功率等于此时变压器的输入功率,为P =U 1I 1=1002×0.01 W = 2 W ,故D 错误. 答案:B10.如图所示,理想变压器原、副线圈的匝数比为10∶1,b 是原线圈的中心接头,电压表V 和电流表A 均为理想电表,除滑动变阻器电阻R 、定值电阻R 0以外的其余电阻不计,从某时刻开始在原线圈c 、d 两端加上交变电压,其瞬时值表达式为u 1=2202sin 100πt V .下列说法中正确的是( )A .t =1600s 时刻,c 、d 两点间的电压瞬时值为110 V B .当单刀双掷开关与a 连接时,电压表的示数为22 2 VC .单刀双掷开关与a 连接,在滑动变阻器滑片P 向上移动的过程中,电压表和电流表的示数均变小D .当单刀双掷开关由a 扳向b 时,电压表和电流表的示数均变大解析:由c 、d 两点间的电压瞬时值表达式u 1=2202sin 100πt V 可知,当t =1600s 时,u 1=2202sin π6 V =110 2 V ,选项A 错误.由U 1U 2=n 1n 2得U 2=U 1n 2n 1=220×110V =22 V ,故电压表示数小于22 V ,选项B 错误.单刀双掷开关与a 连接,滑片P 向上移动时,电流表示数变小,电压表示数变大,选项C 错误.当单刀双掷开关由a 扳向b 时,原、副线圈匝数比由10∶1变成5∶1,且原线圈两端电压不变,可知输出电压增大,两电表示数均变大,选项D 正确.答案:D11.如图甲、乙所示,两种情况下灯泡L 2、L 3的功率均为P ,且L 1、L 2、L 3为相同的灯泡,匝数比n 1∶n 2=3∶1,则图甲中L 1的功率和图乙中L 1的功率分别为( )A .P 、PB .9P 、4P 9C.4P 9、9PD.4P 9、P 解析:由题意可知,n 2=n 3,两种情况下变压器输出功率均为2P ,设灯泡L 2、L 3的电压为U ,电流为I ,电阻为R ,两种情况下变压器输入电压为3U ,变压器输入电流为23I ;题图甲中L 1的功率为P 1=(3U )2R =9P ;题图乙中L 1的功率为P 2=(23I )2R =4P 9,选项B 正确. 答案:B12.(多选)如图甲为远距离输电示意图,变压器均为理想变压器.升压变压器原、副线圈匝数比为1∶100,其输入电压如图乙所示,远距离输电线的总电阻为100 Ω.降压变压器右侧部分为一火警报警系统原理图,其中R 1为一定值电阻,R 2为用半导体热敏材料制成的传感器,当温度升高时其阻值变小.电压表显示加在报警器上的电压(报警器未画出).未出现火警时,升压变压器的输入功率为750 kW.下列说法中正确的有( )A .降压变压器副线圈输出的交流电频率为50 HzB .远距离输电线路损耗功率为180 kWC .当传感器R 2所在处出现火警时,电压表的示数变大D .当传感器R 2所在处出现火警时,输电线上的电流变大解析:由题图乙知交流电的周期0.02 s ,所以频率为50 Hz ,A 正确;由题图乙知升压变压器输入端电压有效值为250 V ,根据电压与匝数成正比知,升压变压器副线圈电压为25000 V ,所以输电线中的电流为I =P U=30 A ,输电线损失的电压为ΔU =IR =30×100 V =3 000 V ,远距离输电线路损耗功率为ΔP =ΔUI =90 kW ,B 错误;当传感器R 2所在处出现火警时其阻值减小,相当于副线圈中用电器增加,副线圈中电流增大,输电线上电流增大,输电线上损失电压增大,副线圈两端电压减小,定值电阻的分压增大,所以电压表的示数变小,C 错误,D 正确.答案:AD13.(多选)(2019·湖北恩施一中模拟)如图所示,矩形线圈abcd 与理想变压器原线圈组成闭合电路.线圈在有界匀强磁场中绕垂直于磁场的bc 边匀速转动,磁场只分布在bc 边的左侧,磁感应强度大小为B ,线圈面积为S ,转动角速度为ω,匝数为N ,线圈电阻不计.下列说法正确的是( )A .将原线圈抽头P 向上滑动时,灯泡变暗B .电容器的电容C 变大时,灯泡变暗C .图示位置时,矩形线圈中瞬时感应电动势最大D .若线圈abcd 转动的角速度变为2ω,则变压器原线圈电压的有效值为NBSω解析:在题图中将原线圈抽头P 向上滑动时,原线圈的匝数变大,故输出的电压变小,灯泡变暗,选项A 正确;电容器的电容C 变大时,电容对电流的阻碍作用变小,故灯泡变亮,选项B 错误;图示位置时,线圈的面积与磁感线方向垂直,故矩形线圈中瞬时感应电动势最小,选项C 错误;若线圈abcd 转动的角速度变为2ω,且线圈转动一周只有半周产生感应电压,在这半周中,电压的最大值是2NBSω,设变压器原线圈电压的有效值为U ,则(2NBSω)2R t =U 2R×2t ,即U =NBSω,选项D 正确. 答案:AD二、非选择题14.某村在距村庄较远的地方修建了一座小型水电站,发电机输出功率为9 kW ,输出电压为500 V ,输电线的总电阻为10 Ω,线路损耗的功率为输出功率的4%.求:(1)村民和村办小企业需要220 V 电压时,所用升压变压器和降压变压器的原、副线圈的匝数比各为多少?(不计变压器的损耗)(2)若不用变压器而由发电机直接输送,村民和村办小企业得到的电压和功率是多少? 解析:(1)输电电路图如图所示,由ΔP =4%P 输出和ΔP =I 22R得I 2= 4%P 输出R=6 A 则U 送=P 输出I 2=1 500 V升压变压器原、副线圈匝数比 n 1n 2=U 0U 送=5001 500=13输电线上电压损失ΔU =I 2R =60 V 故降压变压器输入电压 U 1=U 送-ΔU =1 440 V故降压变压器原、副线圈匝数比 n 1′n 2′=U 1U 2=1 440220=7211(2)若不用变压器,则输电电流 I =P 输出U 0=18 A U =U 0-IR =320 V ,P =P 输出-I 2R =5 760 W 答案:(1)1∶3 72∶11(2)320 V 5 760 W。
2021年高考物理复习导与练 第2节 变压器 电能的输送

第2节变压器电能的输送基础必备1.(多选)如图所示,理想变压器原、副线圈匝数之比为5∶1,电阻R1=5 Ω,R2=10 Ω,两电表均为理想交流电表.若R 1两端电压瞬时值表达式为u1=20sin(100πt)V,则下列说法正确的是(BC)A.电流表的示数为20 AB.电压表的示数为40 VC.R2消耗的功率为160 WD.原线圈输入交变电流的频率为100 Hz解析:R1两端电压为u1=20sin(100πt)V,其最大值是20V,有效值是20 V,电阻R1=5 Ω,R2=10 Ω,所以电压表的读数是40 V,副线圈中的电流与流过R1,R2的电流是相等的,即I2=A=4 A,由原、副线圈的电流与匝数的关系得I1=×4 A=0.8 A,故A错误,B正确;R2消耗的功率为P R2=R2=42×10 W=160 W,故C正确;变压器不会改变交变电流的频率,且副线圈输出电流的频率为f=Hz=50 Hz,故D错误.2.如图所示为某小型发电站的输电示意图,发电站输出U 1=220sin(100πt)V的交变电流通过升压变压器升压后进行高压输电,接近用户时再通过降压变压器降压给用户供电,图中高压输电线部分总电阻为r,负载端的电压表是理想电压表,下列有关描述正确的是(C)A.若开关S1,S2都断开,则电压表示数为零B.负载端所接收交变电流的频率为25 HzC.深夜开灯时灯较亮是因为高压输电线上电压损失减小的缘故D.用电高峰期灯泡较暗,可通过减少降压变压器副线圈的匝数来提高其亮度解析:开关都断开时降压变压器空载,其副线圈两端有电压,电压表示数不为零,选项A错误;变压器不能改变交变电流的频率,故负载端所接收交变电流的频率还是50 Hz,选项B错误;深夜大部分用户已关灯,干路中电流减小,线路损耗也减小,用户得到的电压升高,故此时开灯较亮,选项C正确;用电高峰时,负载增多,负载电阻减小,干路中电流增大,因此输电线路上损耗电压增大,导致降压变压器的输入电压降低,为提高负载电压,可增大降压变压器副线圈的匝数,使负载电压提高,选项D错误.3.(2019·山东潍坊模拟)(多选)如图所示,图(甲)是一理想变压器,原、副线圈的匝数比为100∶1.若向原线圈输入图(乙)所示的正弦交变电压,图中R T为热敏电阻(阻值随温度升高而变小),R1为可变电阻,电压表和电流表均为理想电表,下列说法中正确的是(CD)A.在t=0.005 s时,电压表的示数约为50.9 VB.变压器原、副线圈中的电流之比为100∶1C.R T温度降低时,适当增大R1可保持R T两端的电压不变D.R T温度升高时,电压表的示数不变、电流表的示数变大解析:由题图(乙)可以知道交流电压最大值U m=36V,有效值为36 V,即电压表的示数为36 V,A错误;原、副线圈的匝数比为100∶1,所以变压器原、副线圈中的电流之比为1∶100,B错误;R T温度降低时,电阻增大,在串联电路中适当增大R1可保持R T两端的电压不变,C正确;电压表的示数为输入电压,保持不变,R T温度升高时,阻值减小,电流表的示数变大,D正确.4.(2019·河南郑州质检)(多选)如图(甲)所示的电路中,理想变压器的原、副线圈匝数比为10∶1,在原线圈输入端a,b接入如图(乙)所示的电压.电路中电阻R1=5 Ω,R2=6 Ω,R3为定值电阻,电压表和电流表均为理想电表,开始时开关S断开.下列说法正确的是(AD)A.电压表的示数为11VB.电流表的示数为 AC.闭合开关S后,电压表示数变大D.闭合开关S后,电流表示数变大解析:根据交变电流有效值定义可知题图(乙)所示交变电压的有效值满足·=·T,得U==110V,由理想变压器变压规律可知,电压表示数为11 V,A项正确;由欧姆定律可知,副线圈电流为I==A,由变压器知识可知,原线圈电流为A,B项错误;闭合开关,副线圈电路的总电阻减小,输出电压不变,输出功率增大,故理想变压器的输入功率增大,所以电流表示数增大,C项错误,D 项正确.5.(多选)在如图所示的远距离输电电路图中,升压变压器和降压变压器均为理想变压器,发电厂的输出电压和输电线的电阻均不变,随着发电厂输出功率的增大,下列说法正确的有(CD)A.升压变压器的输出电压增大B.降压变压器的输出电压增大C.输电线上损耗的功率增大D.输电线上损耗的功率占总功率的比例增大解析:由于发电厂的输出电压不变,升压变压器的匝数不变,所以升压变压器的输出电压不变,A错误;由于发电厂的输出功率增大,则升压变压器的输出功率增大,又升压变压器的输出电压U2不变,根据P=UI可得输电线上的电流I线增大,输电线上的电压损失变大,则降压变压器的输入电压减小,降压变压器的输出电压减小,B R,输电线上的电流增大,电阻不变,所以输电线上的功率损耗增错误;根据P损=2R,则有=;升压变压器的输出电压U2不变,输电线上的大,C正确;根据P损=电阻不变,所以输电线上损耗的功率占总功率的比例随着发电厂输出功率的增大而增大,D正确.6.(2019·湖南岳阳模拟)在变电站里,经常要用交流电表监测电网上的强电流.所用的器材叫电流互感器.如图所示,能正确反映其工作原理的是(A)解析:电流互感器把大电流变成小电流,测量时更安全,根据变压器原理,=,I2=I1,所以要求线圈匝数n2>n1,原线圈要接在火线上,故选项A正确. 7.(2019·山西太原模拟)(多选)某50 Hz的钳形电流表的工作原理如图所示.当通有交变电流的导线从环形铁芯的中间穿过时,与绕在铁芯上的线圈相连的电流表指针会发生偏转.不考虑铁芯的漏磁及各种能量损耗,已知n2=1 000,则(AB)A.当用该表测量50 Hz的交变电流时,电流表G中通过的是交变电流B.当用该表测量50 Hz的交变电流时,若电流表G中通过的电流为50 mA,则导线中的被测电流为50 AC.当用该表测量50 Hz的交变电流时,若导线中通过的是10 A矩形脉冲电流,电流表G中通过的电流是10 mAD.当用该表测量400 Hz的电流时,测量值比真实值偏小解析:变压器不改变交变电流的频率,电流表G中通过的仍是交变电流,A正确;根据变压器原、副线圈电流与匝数成反比=,I1=I2=×0.05 A=50 A,B正确;若导线中通过的是10 A矩形脉冲交变电流,当电流方向不发生改变时,电流大小不变,副线圈中无感应电流,C错误;根据法拉第电磁感应定律和变压器互感原理,改变交变电流的频率,不影响测量值的准确性,D错误.8.一自耦变压器如图所示,环形铁芯上只绕有一个线圈,将其接在a,b间作为原线圈.通过滑动触头取该线圈的一部分,接在c,d间作为副线圈.在a,b间输入电压为U1的交变电流时,c,d间的输出电压为U2,在将滑动触头从M点顺时针旋转到N点的过程中(C)A.U2>U1,U2降低B.U2>U1,U2升高C.U2<U1,U2降低D.U2<U1,U2升高解析:根据变压器原、副线圈两端电压和原、副线圈匝数的关系式有=,这里n2<n1,所以U2<U1.在将滑动触头从M点顺时针旋转到N点的过程中,n2变小,n1不变,而原线圈两端电压U1也不变,因此U2降低,C项正确.能力培养9.(2019·四川宜宾模拟)如图所示,一理想变压器原线圈与每个副线圈的匝数比均为3∶1,原线圈与每个副线圈所连的电阻阻值均为R,原线圈接220 V的正弦交变电流,副线圈n2回路中电阻两端的电压为U R2,原线圈电阻与每个副线圈电阻消耗的功率的比值均为k.则(A)A.U R2=60 V k=B.U R2=60 V k=C.U R2=V k=D.U R2=V k=解析:设原线圈电流为I1,则根据n1I1=2n2I2,可得I2=1.5I1,由题意可知=k,解得k=,设原线圈电阻R上的电压为U R1,则∶=k,即U R1=U R2,又=,解得U R2=60 V,A正确,B,C,D错误.10.如图(甲)所示,原、副线圈匝数比为n1∶n2=1∶2的理想变压器原线圈与水平放置的间距L=1 m的光滑金属导轨相连,导轨处于竖直向下、磁感应强度为B=1 T 的匀强磁场中,电阻不计,副线圈接阻值R=2 Ω的电阻,与导轨接触良好的电阻r=1 Ω、质量m=0.02 kg的导体棒在外力F的作用下运动,其速度随时间按图(乙)所示(正弦图线)规律变化,则(D)A.电压表的示数为VB.电路中的电流方向每秒钟改变5次C.电阻R实际消耗的功率为0.125 WD.在0~0.05 s的时间内外力F做的功为0.48 J解析:由题图(乙)可知ω==10π rad/s,导体棒产生的感应电动势的最大值为E m=BLv m=3V,故电源电动势为e=BLv m sin ωt=3sin(10πt)V,电动势的有效值为E=E m=3 V,设原线圈的输入电压为U1,副线圈的输出电压为U2,原线圈的输入电流为I1,副线圈的输出电流为I2,则对含有原线圈的回路由闭合电路欧姆定律有E=I1r+U1,由变压器的工作原理可知=,=,对含有副线圈的回路,由欧姆定律有U2=I2R,由以上式子可解得U1=1 V,即电压表的示数为1 V,A错误;交变电流的频率为f==5 Hz,每个周期内电流方向改变2次,故每秒钟电流方向改变10次,B 错误;电阻R两端电压U2=U1=2 V,通过副线圈的电流I2==1 A,所以电阻R实际消耗的功率P=U2I2=2 W,C错误;通过原线圈的电流I1=I2=2 A,在Δt=0.05 s=时间m,内,电路中产生的焦耳热Q=(R+r)Δt=0.3 J,根据能量守恒定律得W外-Q= m+Q=0.48 J,D正确.故W外=11.如图(甲)所示的电路中,当理想变压器a,b端加上如图(乙)所示的交变电压,闭合开关S,三只相同灯泡均正常发光.下列说法中正确的是(A)A.小灯泡的额定电压为6 VB.变压器原、副线圈的匝数比为3∶1C.图(乙)所示的交变电压瞬时值表达式为u=36sin(100πt)VD.断开开关S,L1会变亮,L2会变暗解析:当S闭合后,原线圈中I1等于灯泡L1的电流,副线圈中I2是灯泡L2和L3的电流之和,由于三只相同的灯泡均正常发光,故I2=2I1,根据n1I1=n2I2可知n1∶n2=2∶1,由于输入电压U=U L+U1=18 V,且=,U2=U L,得U1=2U L,故U L=6 V,即小灯泡的额定电压为6 V,A项正确,B项错误;由题意得图(乙)所示的交变电压瞬时值表达式为u=18sin(100πt)V,故C错误;断开开关S,负载电阻增大,副线圈电流I2减小,原线圈电流I1随之减小,则灯泡L1变暗,L1两端电压减小,由U1=U-U L得原线圈两端电压U1增大,副线圈两端电压U2随之增大,灯泡L2变亮,D项错误.12.(2019·河北石家庄模拟)两个线圈套在同一个铁芯上,线圈的绕向如图(甲)所示,左线圈连着正方形线框abcd,线框所在区域存在变化的磁场,取垂直纸面向里为正,磁感应强度随时间变化的关系如图(乙)所示,不计线框以外的感生电场,右侧线圈连接一定值电阻R,下列说法中正确的是(B)A.t1时刻ab边中电流方向由a→b,e点电势高于f点B.设t1,t3时刻ab边中电流大小分别为i1,i3,则有i1<i3,e点与f点电势相等C.t2~t4时间内通过ab边的电荷量为0,定值电阻R中无电流D.t5时刻ab边中电流方向由a→b,f点电势高于e点解析:t1时刻磁场方向向里且均匀增加,根据楞次定律,线框中感应电流沿逆时针方向,ab边中电流方向由a→b,根据法拉第电磁感应定律知,正方形线框中的感应电动势是恒定值,原线圈中电流值恒定,副线圈中不产生感应电动势,e点电势等于f 点电势,A错误;由法拉第电磁感应定律E==n S,可知t1时刻磁感应强度的变化率小于t3时刻磁感应强度的变化率,E1<E3,根据欧姆定律i=,得i1<i3,原线圈中电流值恒定,副线圈中不产生感应电动势,e点电势等于f点电势,B正确;t2~t4时间内磁感应强度均匀变化,磁通量均匀变化,有恒定感应电流通过ab,通过ab边的电荷量不为0,副线圈中磁通量不变,定值电阻中无电流,C错误;t5时刻磁场方向垂直纸面向外,磁感应强度变小,磁通量减小,根据楞次定律得感应电流沿逆时针方向,ab边中电流方向由a→b,磁感应强度的变化率增大,感应电流大小变大,穿过原、副线圈的磁通量增大,根据楞次定律,副线圈中感应电流方向由f→e,相当于电源内部电流,因此e点电势高于f点,D错误.13.心电图仪是将心肌收缩产生的脉动转化为电压脉冲的仪器,其部分电路可简化为大电阻R1与交流电源串联,该电源输出的电压恒为U0,如图所示.心电图仪与一个理想变压器的初级线圈相连,一个扬声器(可等效为一个定值电阻R2)与该变压器的次级线圈相连.若R2的功率此时最大,下列说法错误的是(B)A.大电阻R1两端电压为B.理想变压器初级线圈与次级线圈的匝数比值为C.交流电源的输出功率为D.通过扬声器的电流为解析:设理想变压器初级线圈和次级线圈的匝数分别为n1,n2,初级线圈和次级线圈中的电流分别为I1,I2,理想变压器输入功率等于输出功率,设R2的功率为P,则有P=R2=-R1+I1U0=-R1I1-2-,由于扬声器有最大功率,则I1=,I2=,选项D正确;大电阻R1两端电压I1R1=,选项A正确;理想变压器的初级和次级线圈的匝数比为==,选项B错误;交流电源的输出功率为I1U0=,选项C正确.。
高考物理一轮总复习 专题11 交变电流 第2讲 变压器、电能的输送课后提能演练(2021年最新整理)

2018届高考物理一轮总复习专题11 交变电流第2讲变压器、电能的输送课后提能演练编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望(2018届高考物理一轮总复习专题11 交变电流第2讲变压器、电能的输送课后提能演练)的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。
本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为2018届高考物理一轮总复习专题11 交变电流第2讲变压器、电能的输送课后提能演练的全部内容。
变压器、电能的输送一、选择题:在每小题给出的四个选项中,第1~4题只有一项符合题目要求,第5题有多项符合题目要求.1.(2017年成都模拟)我国“西电东送”采用高压输电,继三峡至常州500 kV直流输电工程后,又实现了三峡至广东的500 kV直流输电工程.采用高压直流输电有利于不同发电机为同一电网供电和不同电网的互联.已知发电机输出电压为450 V,关于高压直流输电,下列说法不正确的是()A.高压输电可以减小输电电流,从而减小输电线的能量损耗B.为实现高压直流输电,可以用变压器直接改变恒定电流的电压C.升压变压器原、副线圈的匝数之比为9∶10 000D.恒定的直流输电可以有效消除交流高压输电中感抗和容抗的影响【答案】B【解析】采用高压直流输电,可以减小输电电流及交流输电中感抗和容抗的影响;变压器是利用互感现象进行工作的,对直流电路无变压作用;发电机发出的是正弦交变电流,先用变压器升压后再用整流器变成直流,变压器的匝数比为错误!=错误!=错误!=错误!,故答案为B。
2.某用电器离供电电源的距离为L,线路上的电流为I,若要求线路上的电压降不超过U,已知输电线材料的电阻率ρ,则该输电线的横截面积的最小值为( )A.ρLRB.错误!C.错误!D.错误!【答案】D【解析】输电线上的电压降U=2IR,其中R为一条输电线的电阻.由电阻定律可知R=ρ错误!,联立以上两式可得S=错误!,即输电线的横截面积最小值为S=错误!,故D项正确.3.(2017年商州一模)如图所示,一理想变压器原线圈输入正弦式交流电,交流电的频率为50 Hz,电压表示数为11 000 V,灯泡L1与L2的电阻相等,原线圈与副线圈的匝数比为n1∶n2=50∶1,电压表和电流表均为理想电表,则()A.原线圈输入的交流电的表达式为u=11 000·sin 50πt VB.开关S未闭合时,灯泡L1两端的电压为220 VC.开关S闭合后,电流表的示数为通过灯泡L1中电流的错误!D.开关S闭合后,原线圈输入功率增大为原来的错误!倍【答案】B【解析】原线圈的电压最大值U m=11 000错误! V,角速度ω=2πf=100π rad/s,所以原线圈输入的交流电的表达式为u=11 000错误!sin 100πt(V),故A项错误;开关S未闭合时,灯泡L1的两端的电压即为副线圈电压,则错误!=错误!=错误!,则开关S未闭合时,灯泡L1的两端的电压U2=220 V,故B项正确;开关S闭合后,L1与L2并联,且电阻相等,所以电流表的示数与通过灯泡L1中电流相等,故C项错误;开关S闭合后,副线圈功率增大为原来的2倍,则原线圈输入功率增大为原来的2倍,故D项错误.(2017年东城模拟)如图所示,理想变压器原线圈a,b两端接正弦交变电压u,u=220错误!4.sin 100πt(V),原、副线圈的匝数比n1∶n2=10∶1,电压表接在副线圈c,d两端,输电线的等效电阻为R,原来开关S是断开的,则当S闭合一段时间后( )A.电压表示数不变,示数为22 VB.电压表示数不变,示数为220错误! VC.灯泡L两端的电压将变大D.电流表示数一定为0【答案】A【解析】当S闭合一段时间后,电压表示数不变,由错误!=错误!得U2=错误!U1=错误!×220 V=22 V,即电压表示数为22 V,选项A正确,B错误;S闭合后有交流电通过电容器和电流表,电流表示数不为零,选项D错误;S闭合后,电容器与灯泡L并联的电阻减小,由于U2不变,所以灯泡L两端的电压将变小,选项C错误.5.(2017年济宁联考)一台理想变压器的原、副线圈的匝数比是5∶1,原线圈接入电压220 V的正弦交流电,各元件正常工作,一只理想二极管和一个滑动变阻器R串联接在副线圈上,如图所示.电压表和电流表均为理想交流电表,则下列说法正确的是( )A.原、副线圈中的电流之比为5∶1B.电压表的读数约为31.11 VC.若滑动变阻器接入电路的阻值为20 Ω,则1分钟内产生的热量为2。
高考物理一轮复习第十一章交变电流变压器第2课时变压器电能的输送学案新人教版

第2课时 变压器 电能的输送一、理想变压器 1.构造和原理(1)构造:如图所示,变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的。
[注意] 必须是交流电,否则没有互感现象,变压器不起变压作用。
(2)原理:电磁感应的互感现象。
2.基本关系式(1)功率关系:P 入=P 出。
(2)电压关系:U 1n 1=U 2n 2。
有多个副线圈时U 1n 1=U 2n 2=U 3n 3=…。
(3)电流关系:只有一个副线圈时I 1I 2=n 2n 1。
由能量守恒推出有多个副线圈时,U 1I 1=U 2I 2+U 3I 3+…+U n I n 。
[注意] 副线圈与用电器断开时,无电流通过副线圈,但副线圈两端存在电压。
变压器不能改变交变电流的频率。
二、远距离输电1.功率关系:P 1=P 2,P 3=P 4,P 2=ΔP +P 3。
2.电压、电流关系:U 1U 2=n 1n 2=I 2I 1,U 3U 4=n 3n 4=I 4I 3,U 2=ΔU +U 3,I 2=I 线=I 3。
3.输电电流:I 线=P 2U 2=P 3U 3=U 2-U 3R 线。
4.电压损失:ΔU =U 2-U 3=I 2R 线。
5.功率损失:ΔP =P 2-P 3=I 22R 线=ΔU2R 线。
[注意] 在输电功率一定的情况下,输电电压越大,输电电流越小。
[基础自查]1.判断正误(1)理想变压器的基本关系式中,电压和电流均为有效值。
(√) (2)变压器不但能改变交变电流的电压,还能改变交变电流的频率。
(×) (3)正常工作的变压器当副线圈与用电器断开时,副线圈两端无电压。
(×) (4)变压器副线圈并联更多的用电器时,原线圈输入的电流随之减小。
(×) (5)增大输电导线的横截面积有利于减少输电过程中的电能损失。
(√) (6)高压输电是通过减小输电电流来减少电路的发热损耗。
(√)(7)在输送电压一定时,输送的电功率越大,输电过程中的电能损失越大。
高考物理一轮复习讲义:第十一章第2讲 变压器 电能的输送Word版含答案

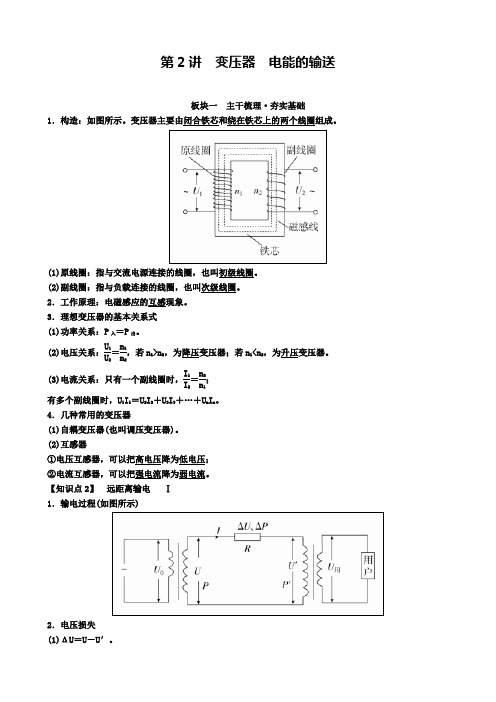

第2讲 变压器 电能的输送板块一 主干梳理·夯实基础1.构造:如图所示。
变压器主要由闭合铁芯和绕在铁芯上的两个线圈组成。
(1)原线圈:指与交流电源连接的线圈,也叫初级线圈。
(2)副线圈:指与负载连接的线圈,也叫次级线圈。
2.工作原理:电磁感应的互感现象。
3.理想变压器的基本关系式 (1)功率关系:P 入=P 出。
(2)电压关系:U 1U 2=n 1n 2,若n 1>n 2,为降压变压器;若n 1<n 2,为升压变压器。
(3)电流关系:只有一个副线圈时,I 1I 2=n 2n 1;有多个副线圈时,U 1I 1=U 2I 2+U 3I 3+…+U n I n 。
4.几种常用的变压器(1)自耦变压器(也叫调压变压器)。
(2)互感器①电压互感器,可以把高电压降为低电压; ②电流互感器,可以把强电流降为弱电流。
【知识点2】 远距离输电 Ⅰ 1.输电过程(如图所示)2.电压损失 (1)ΔU =U -U′。
(2)ΔU =IR 。
3.功率损失 (1)ΔP =P -P′。
(2)ΔP =I 2R =⎝ ⎛⎭⎪⎫P U 2R =ΔU 2R 。
4.输送电流 (1)I =PU 。
(2)I =U -U′R。
板块二 考点细研·悟法培优考点1 理想变压器的工作原理和基本量的关系 [深化理解]1.基本关系(1)无漏磁,故原、副线圈中的Φ、ΔΦΔt 相同。
(2)线圈无电阻,因此无电压降,U =E =nΔΦΔt。
(3)根据U n =ΔΦΔt 得,套在同一铁芯上的线圈,无论是原线圈,还是副线圈,该比例都成立,则有U 1n 1=U 2n 2=U 3n 3=…。
(4)无电能损失,因此P 入=P 出,无论副线圈一个还是多个,总有U 1I 1=U 2I 2+U 3I 3+…,将电压关系代入可得n 1I 1=n 2I 2+n 3I 3+…。
(5)变压器只能改变交变电流的电压和电流,不能改变交变电流的频率。
2024高考物理一轮总复习课时冲关四十变压器电能的输送含解析新人教版
第2讲 变压器 电能的输送[A 级-基础练]1.用220 V 的正弦沟通电通过志向变压器对一负载供电,变压器输出电压是110 V ,通过负载的电流图象如图所示,则( )A .变压器输入功率约为3.9 WB .输出电压的最大值是110 VC .变压器原、副线圈匝数比是1∶2D .负载电流的函数表达式i =0.05sin ⎝⎛⎭⎪⎫100πt +π2 A 解析:A [由题图可知通过负载的电流最大值为I m =0.05 A ,周期T =0.02 s ,故电流的函数表达式i =I m sin 2πTt =0.05sin 100πt (A),D 错误;志向变压器匝数比等于电压比,即 n 1∶n 2=U 1∶U 2=2∶1,C 错误;输出电压U 2=110 V ,其最大值U 2m =2U 2=110 2 V ,B 错误;志向变压器输入功率等于输出功率,即输入功率P =I 2U 2=0.052×110 W≈3.9 W,A正确.]2.一般的沟通电流表不能干脆接在高压输电线路上测量电流,通常要通过电流互感器来连接,图中电流互感器ab 一侧线圈的匝数较少,工作时电流为I ab ,cd 一侧线圈的匝数较多,工作时电流为I cd ,为了使电流表能正常工作,则( )A .ab 接MN 、cd 接PQ ,I ab <I cdB .ab 接MN 、cd 接PQ ,I ab >I cdC .ab 接PQ 、cd 接MN ,I ab <I cdD .ab 接PQ 、cd 接MN ,I ab >I cd解析:B [依据志向变压器的原理,线圈电流与匝数成反比,ab 接MN ,通过的电流较大,电流表接在cd 两端,通过的电流较小,B 正确.]3.(2024·江西南昌一模)如图所示,甲图中变压器为志向变压器,其原线圈接在u =122sin 100πt (V)的沟通电源上,副线圈与阻值R 1=2 Ω的电阻接成闭合电路,电流表为志向电流表.乙图中阻值R 2=32 Ω的电阻干脆接到u =122sin 100πt (V)的沟通电源上,结果电阻R 1与R 2消耗的电功率相等,则( )A .通过电阻R 1的交变电流的频率为0.02 HzB .电阻R 1消耗的电功率为9 WC .电流表的示数为6 AD .变压器原、副线圈匝数比为4∶1解析:D [由u =122sin 100πt (V)可知:ω=100π=2πf ,解得f =50 Hz ,A 错误;因为R 1、R 2消耗的功率相等,设R 1两端的电压为U 1,U 21R 1=U 2R 2,解得U 1=3 V ,由志向变压器电压与匝数成正比得变压器原、副线圈匝数比为4∶1,D 正确;R 1上的电流I 1=U 1R 1=1.5 A ,电阻R 1消耗的电功率P =U 21R 1=4.5 W ,B 、C 错误.]4.一自耦变压器如图所示,环形铁芯上只绕有一个线圈,将其接在a 、b 间作为原线圈.通过滑动触头取该线圈的一部分,接在c 、d 间作为副线圈.在a 、b 间输入电压为U 1的交变电流时,c 、d 间的输出电压为U 2,在将滑动触头从M 点顺时针转到N 点的过程中( )A .U 2>U 1,U 2降低B .U 2>U 1,U 2升高C .U 2<U 1,U 2降低D .U 2<U 1,U 2升高解析:C [由题图可知,cd 间的线圈为整个线圈的一部分,故其匝数比作为原线圈的整个线圈的匝数少,依据变压器的电压与匝数的关系可知,U 2<U 1,当触头由M 点顺时针旋转到N 点的过程中,cd 间线圈的匝数削减,所以输出电压降低,选项C 正确.]5.如图所示,电路中变压器原线圈匝数n 1=1 000匝,两个副线圈匝数分别为n 2=500匝、n 3=200匝,分别接一个R =55 Ω的电阻,在原线圈上接入U 1=220 V 的沟通电源.则两副线圈输出电功率之比P 2P 3和原线圈中的电流I 1分别是( )A.P2P3=52,I1=2.8 AB.P2P3=25,I1=2.8 AC.P2P3=254,I1=1.16 AD.P2P3=425,I1=1.16 A解析:C [对两个副线圈有U1U2=n1n2,U1U3=n1n3,所以U2=110 V,U3=44 V,又P=U2R,所以P2 P3=U22U23=254;由欧姆定律得I2=U2R=2 A,I3=U3R=0.8 A,对有两个副线圈的变压器有:n1I1=n2I2+n3I3,得I1=1.16 A,C正确.]6.如图所示的变压器,接如图甲所示的沟通电时,灯泡正常发光,电容器能正常工作,现将电源换成如图乙所示的沟通电,则( )A.由于乙交变电流的周期短,因此灯泡比第一次亮B.由于乙的频率比甲的大,因此电容器有可能被击穿C.无论接甲电源,还是接乙电源,若滑动触头P向上移动,灯泡都变暗D.若将原线圈n1的匝数增加,灯泡消耗的功率将变大解析:C [灯泡的亮度与周期无关,取决于有效值,故A错误;电容器的击穿电压取决于电压的最大值,与频率无关,故B错误;无论接哪个电源,输入电压相同,滑片向上移动时,接入电阻增大,则灯泡均变暗,故C正确;若将副线圈n1的匝数增加,则输出电压将减小,故灯泡消耗的功率将变小,故D错误.]7.(2024·湖北武汉部分重点中学联考)(多选)如图甲所示,志向变压器原、副线圈的匝数比为3∶1,L 1、L 2、L 3为三只规格均为“9 V 6 W”的相同灯泡,各电表均为志向沟通电表,输入端接入如图乙所示的交变电压,则以下说法中正确的是( )A .电流表的示数为2 AB .电压表的示数为27 2 VC .副线圈两端接入耐压值为8 V 的电容器能正常工作D .变压器副线圈中交变电流的频率为50 Hz解析:AD [由输入端交变电压u -t 图象知,输入电压的有效值为2722 V =27 V ,由原、副线圈匝数之比为3∶1,可得原、副线圈的电压之比为3∶1,电流之比为1∶3,设灯泡两端电压为U ,所以U =9 V ,副线圈两端电压的有效值为9 V ,三只灯泡均能正常发光,电流表的读数I =3×69 A =2 A ,A 正确;电压表的示数为有效值27 V ,B 错误;副线圈两端电压的最大值为9 2 V ,C 错误;变压器副线圈两端交变电流的频率为50 Hz ,D 正确.][B 级-实力练]8.(2024·天津卷)教学用发电机能够产生正弦式交变电流.利用该发电机(内阻可忽视)通过志向变压器向定值电阻R 供电,电路如图所示,志向沟通电流表A 、志向沟通电压表V 的读数分别为I 、U ,R 消耗的功率为P .若发电机线圈的转速变为原来的12,则( )A .R 消耗的功率变为12PB .电压表V 的读数变为12UC .电流表A 的读数变为2ID .通过R 的交变电流频率不变解析:B [依据ω=2πn 可知转速变为原来的12,则角速度变为原来的12,依据E m =nBSω可知电动机产生的最大电动势为原来的12,依据U =E m2可知发电机的输出电压有效值变为原来的12,即原线圈的输出电压变为原来的12,依据n 1n 2=U 1U 2可知副线圈的输入电压变为原来的12,即电压表示数变为原来的12,依据P =U 2R 可知R 消耗的电功率变为14P ,A 错误,B 正确;副线圈中的电流为I 2=12U R ,即变为原来的12,依据n 1n 2=I 2I 1可知原线圈中的电流也变为原来的12,C 错误;转速减小为原来的12,则频率变为原来的12,D 错误.]9.(多选)如图为远距离输送沟通电的系统示意图,变压器均为志向变压器.随着用户负载增多,发电机F 达到额定功率时,降压变压器输出功率仍旧不足,用户的用电器不能正常工作.那么,在发电机以额定功率工作的状况下,为了适当提高用户的用电功率,可实行的措施是( )A .适当减小输电线的电阻rB .适当提高n 4n 3C .适当提高n 2n 1的同时,降低n 4n 3D .适当降低n 2n 1的同时,提高n 4n 3解析:AC [当发电机输出功率肯定时,为运用户得到更大的功率,需减小输电线上的功率损失,依据ΔP =I 2r ,可以减小输电线的电阻r ,A 对;也可以通过提高输电电压,减小输送电流,即提高n 2n 1,这样使线圈n 3两端电压变大,为运用户的用电器正常工作须要适当降低n 4n 3,C 对.]10.如图是原、副线圈都有中心抽头(匝数一半处)的志向变压器,原线圈通过单刀双掷开关S 1与电流表连接,副线圈通过另一单刀双掷开关S 2与定值电阻R 0相连接,通过S 1、S 2可以变更原、副线圈的匝数.现在原线圈加一电压有效值为U 的正弦沟通电,当S 1接a ,S 2接c 时,电流表的示数为I ,下列说法正确的是( )A .当S 1接a ,S 2接d 时,电流为2IB .当S 1接a ,S 2接d 时,电流为I2C .当S 1接b ,S 2接c 时,电流为4ID .当S 1接b ,S 2接d 时,电流为I2解析:C [设S 1、S 2分别接a 、c 时,原、副线圈匝数比为n 1∶n 2,则输出电压U 2=n 2n 1U ,功率P =UI =U 22R 0;在S 1、S 2分别接a 、d 时,输出电压U 2′=n 2U 2n 1,功率P ′=UI ′=U 2′2R 0,联立得I ′=14I ,A 、B 项均错,同理可知,C 项对,D 项错误.]11.(多选)如图所示的电路中,P 为滑动变阻器的滑片,保持志向变压器的输入电压U 1不变,闭合开关S ,下列说法正确的是( )A .P 向下滑动时,灯L 变亮B .P 向下滑动时,变压器的输出电压不变C .P 向上滑动时,变压器的输入电流变小D .P 向上滑动时,变压器的输出功率变大解析:BD [P 向上或向下滑动时,由变压器的电压特点U 1U 2=n 1n 2可知,U 2不变,灯L 的亮度也不变,A 项错误,B 项正确;P 向上滑动时,滑动变阻器的阻值减小,副线圈电路总电阻减小,由P =U 2R可知,变压器的输出功率P 2变大,又志向变压器的输入功率等于输出功率,则输入功率P 1也变大,由P 1=U 1I 1及U 1不变可知,变压器的输入电流变大,C 项错误,D 项正确.]12.(2024·湖南师大附中等四校联考)如图所示是发电厂通过升压变压器进行高压输电,接近用户端时再通过降压变压器降压给用户供电的示意图;图中变压器均可视为志向变压器,图中电表均为志向沟通电表;设发电厂输出的电压肯定,两条输电线总电阻用R 0表示,变阻器R 相当于用户用电器的总电阻.当用电器增加时,相当于R 变小,则当用电进入高峰时 ( )A.电压表V1、V2的读数均不变,电流表A2的读数增大,电流表A1的读数减小B.电压表V3、V4的读数均减小,电流表A2的读数增大,电流表A3的读数减小C.电压表V2、V3的读数之差与电流表A2的读数的比值不变D.线路损耗功率不变解析:C [依据题意可知,电压表V1、V2的示数不变,当用电进入高峰时,电阻R减小,电流表A3的读数增大,电流表A2、A1的读数都增大,R0两端电压增大,电压表V3读数减小,电压表V4的读数也减小,A、B均错误;电压表V2、V3的读数之差与电流表A2的读数的比值是R0的阻值,不变,C正确;线路损耗功率ΔP=I22R0增大,D错误.]13.(2024·山东潍坊期末)如图所示,边长为L、匝数为N、电阻不计的正方形线圈abcd,在磁感应强度为B的匀强磁场中绕转轴OO′以角速度ω匀速转动,轴OO′垂直于磁感线,制成一台沟通发电机,它与志向变压器的原线圈连接,变压器原、副线圈的匝数之比为1∶2.二极管的正向电阻为零,反向电阻无穷大,从正方形线圈处于图示位置起先计时,下列推断正确的是( )A.沟通发电机的感应电动势的瞬时值表达式为e=NBωL2sin ωtB.变压器的输入功率与输出功率之比为2∶1C.电压表V示数为NBωL2D.若将滑动变阻器的滑片向下滑动,电流表和电压表示数均减小解析:C [从图示位置起先计时,e=E m cos ωt=NBL2ωcos ωt,A错误;变压器的输入功率等于输出功率,B错误;副线圈两端电压的最大值为2NBL2ω,电压表的示数是R两端电压的有效值,设为U,⎝⎛⎭⎪⎫2NBL2ω22R·T2=U2R·T,解得U=NBL2ω,C正确;若将滑动变阻器的滑片向下移动,电压表的示数不变,电流表的示数减小,D错误.] 14.(2024·山东德州期末)(多选)如图为某小型水电站的电能输送示意图,发电机通过升压变压器T1和降压变压器T2向用户供电.已知输电线的总电阻R=10 Ω,降压变压器T2的原、副线圈匝数之比为4∶1,副线圈与用电器R0组成闭合电路.若T1、T2均为志向变压器,T2的副线圈两端电压u=2202sin 100πt V,当用电器电阻R0=11 Ω时( )A.通过用电器R0的电流有效值是20 AB.当用电器的电阻R0减小时,输电线损耗的功率也随着减小C.发电机中的电流变更频率为100 HzD.升压变压器的输入功率为4 650 W解析:AD [通过用电器R0的电流有效值I=UR0=22011A=20 A,A正确;当用电器的电阻R0减小时,由于电压不变,电流增大,输电线上的电流也增大,输电线上损失的功率增大,B 错误;变压器不变更沟通电的频率,f=50 Hz,C错误;降压变压器的输出功率为P1=UI=220×20 W=4 400 W,由志向变压器原、副线圈电流与匝数成反比,得输电线上的电流为I′=5 A,输电线上损失的功率ΔP=I′2R=25×10 W=250 W,升压变压器的输入功率P=P1+ΔP=4 650 W,D正确.]。
2021高考人教版物理一轮复习讲义:第11章 第2节 练习32 变压器 电能的输送
课时提能练(三十二)变压器电能的输送(限时:40分钟)A级跨越本科线1.(多项选择)如图11-2-13所示,理想变压器原、副线圈匝数比为2∶1.电池和交变电源的电动势都为6 V,内阻均不计.以下说法正确的选项是()【导学号:92492392】图11-2-13A.S与a接通的瞬间,R中无感应电流B.S与a接通稳定后,R两端的电压为0C.S与b接通稳定后,R两端的电压为3 VD.S与b接通稳定后,原、副线圈中电流的频率之比为2∶1BC[由理想变压器的原理可知,当S与a接通电流稳定时,由于通过原线圈与副线圈中的磁通量不发生变化,故在副线圈中无感应电流,但在刚接通瞬间,副线圈两端的电压不为零,R中有感应电流,故A错误,B正确;当S与b接通稳定后,原线圈中接有交变电流,由变压器的变压比可得副线圈两端电压为3 V,C正确;变压器并不改变交变电流的频率,D错误.]2.(2021·铜川模拟)一理想变压器原、副线圈匝数比为n1∶n2=3∶1,原线圈中接有定值电阻R,副线圈中并联有两个阻值也为R的定值电阻,如图11-2-14所示.原线圈接有电压为U的交流电源,那么副线圈的输出电压为()图11-2-14A.U2B.U3 C.3U11D.3U10C[设原线圈中的电流为I,原线圈的输入电压为U1,那么副线圈中的电流为3I,副线圈的输出电压为U2=U13=32IR,又U=IR+U1=112IR,得U2=311U,C正确.]3.(多项选择)(2021·全国丙卷)如图11-2-15所示,理想变压器原、副线圈分别接有额定电压一样的灯泡a和b.当输入电压U为灯泡额定电压的10倍时,两灯泡均能正常发光.以下说法正确的选项是()图11-2-15A.原、副线圈匝数比为9∶1B.原、副线圈匝数比为1∶9C.此时a和b的电功率之比为9∶1D.此时a和b的电功率之比为1∶9AD[设灯泡的额定电压为U0,输入电压为灯泡额定电压的10倍时灯泡正常发光,那么变压器原线圈的电压为9U0,变压器原、副线圈的匝数比为9∶1,选项A正确,选项B错误;由9U0I a=U0I b得,流过b灯泡的电流是流过a灯泡电流的9倍,根据P=UI,a、b灯泡的电功率之比为1∶9,选项C错误,选项D正确.]4.(2021·佛山模拟)如图11-2-16为一理想变压器,其原线圈匝数n1=800,副线圈匝数n2=200,原线圈接有电压u=2002sin 100πt(V)的交变电流,R为可变电阻,各电表均为理想交流电表,那么以下说法中正确的选项是()图11-2-16A.该交变电流的频率为100 Hz2 Wb/sC.R的阻值越大,电流表A的示数越小,电压表V的示数越大D.接入的灯泡越多,电流表A和电压表V的示数越大B[根据ω=2πf可得,该交变电流的频率f=50 Hz,A错误;根据法拉第电磁感应定律有E=n1ΔΦΔt ,故穿过铁芯的磁通量的最大变化率ΔΦΔt 2 Wb/s,B正确;R的阻值越大,副线圈中的电流越小,电流表A的示数越小,因变压器是理想变压器,电压表V的示数不变,C错误;接入的灯泡越多,副线圈的总电阻越小,副线圈中的电流越大,电流表A的示数越大,电压表V的示数不变,D错误.]5.(2021·安庆模拟)如图11-2-17所示的交流电路中,理想变压器输入电压为u1=U1m sin 100πt(V),输入功率为P1,输出功率为P2,电压表读数为U2,各交流电表均为理想电表,由此可知()图11-2-17A.灯泡中电流方向每秒钟改变100次B.变压器原、副线圈的匝数比为U1m∶U2C.当滑动变阻器R的滑动头向下移动时各个电表读数均变大D.当滑动变阻器R的滑动头向上移动时P1变大,且始终有P1=P2A[由u1=U1m sin 100πt(V),可知交变电流频率为50 Hz,灯泡中电流方向每一秒钟改变100次,选项A正确;变压器原、副线圈的匝数比为U1m∶(2U2),选项B错误;当滑动变阻器R的滑动头向下移动时,电流表读数增大,变压器输出电流增大,电阻R1两端电压增大,电压表读数不变,选项C错误;当滑动变阻器R的滑动头向上移动时,变压器输出电流减小,输出功率减小,根据变压器功率的制约关系,P1变小,且始终有P1=P2,选项D错误.] 6.如图11-2-18所示,理想变压器的原线圈接高电压,降压后通过一段电阻不可忽略的线路接用电器,其中灯L1、灯L2的规格完全一样,R为一滑动变阻器.现将R的滑动触头P向下滑动,那么交流电压表V、交流电流表A的示数变化及灯L1、灯L2的明暗变化情况为()图11-2-18A.V增大,A增大,灯L1、灯L2都变亮B.V增大,A减小,灯L1变亮,灯L2变暗C.V减小,A减小,灯L1变暗,灯L2变亮D.V不变,A减小,灯L1不变,灯L2变暗B[将电阻不可忽略的线路等效为电阻R3(如下图),其他字母所表示的物理意义如图中所示,增大,总电因U4=n2n1U0,那么U4不变;P向下滑动,R增大,总电阻R总流I3减小,U3减小,因U1=U4-U3,那么U1增大,电压表V示数增大;因I1,I1增大,灯L1变亮;又由I2=I3-I1知,I2减小,灯L2变暗;又因U0I0=U1R1=U4I3,那么I0减小;所以,此题正确答案为B.]7.(多项选择)(2021 ·海南高考)如图11-2-19所示,一理想变压器原、副线圈匝数比为4∶1,原线圈与一可变电阻串联后,接入一正弦交流电源;副线圈电路中固定电阻的阻值为R0,负载电阻的阻值R=11R0,○V 是理想电压表.现将负载电阻的阻值减小为R=5R0,保持变压器输入电流不变,此时电压表的读数为5.0 V,那么()图11-2-19A.此时原线圈两端电压的最大值约为34 VB.此时原线圈两端电压的最大值约为24 VC.原线圈两端原来的电压有效值约为68 VD.原线圈两端原来的电压有效值约为48 VAD[当负载电阻的阻值减小为R=5R0时,根据串并联电路规律,R两端电压为R0两端电压的5倍,因为电压表测量R两端的电压,所以UR0=15×5 V=1 V,故副线圈两端电压为U2=6 V,根据公式U1U2=n1n2可得此时原线圈两端电压的有效值为U1=24 V,所以此时原线圈两端电压的最大值约为24 2 V≈34 V,A正确,B错误;因为变化过程中变压器的输入电流不变,所以对于副线圈中变化前后电流也不变,那么变化后电压U2=IR0+5IR0=6IR0,变化前,U2′=IR0+11IR0=12IR0,所以U2′=2U2=12 V,根据公式U1U2=n1n2可得原线圈两端原来的电压有效值约为48 V,D正确,C错误.]8.(多项选择)如图11-2-20所示为街头变压器通过降压给用户供电的示意图.变压器和用户之间两条输电线的总电阻用R0表示,用电器增加时相当于R 的值减小(滑动片向下移).○V1和○V2是理想交流电压表,示数分别用U1和U2表示;○A1和○A2是理想交流电流表,示数分别用I1和I2表示.忽略变压器上的能量损失,输入电压恒定.以下说法正确的选项是()图11-2-20A.用电器数目增加时,用电器两端电压减小B.用电器数目增加时,两电流表示数I1、I2不变C.变压器的输入功率与用电器数目增减无关D.滑片P向上滑动的过程中,输电线上的功率损耗减小AD[当用电器增加时,相当于R的阻值减小,电路中的总的电阻减小,所以电流I2变大,即A2的示数变大,由于副线圈的电流变大,电阻R0的电压变大,又因为V2的示数不变,所以用电器两端电压减小,选项A正确,选项B错误;由于变压器的输入功率和输出功率相等,由于副线圈的电阻减小,输出功率变大,所以原线圈的输入功率也要变大,选项C错误;滑片P向上滑动的过程中,相当于R的阻值增大,电流I2要变小,输电线上的功率损耗减小,选项D正确.] 9.(2021·太原模拟)如图11-2-21,一理想变压器原线圈接入一交流电源,副线圈电路中R1、R2和R3均为定值电阻,V1和V2为理想电压表,A1和A2为理想电流表.开关S闭合时,V1和V2的读数分别为U1和U2;A1和A2的读数分别为I1和I2.假设交流电源电压不变,现断开S,以下推断中正确的选项是()图11-2-21A.U2可能变小、I2一定变小B.U2一定不变、I2一定变小C.I1一定变小、I2可能变大D.I1可能变大、I2可能变大B[交流电源电压不变,U1数值不变,根据变压器变压公式可知,副线圈电压只与原线圈电压和变压器原、副线圈匝数比有关,现断开S,U2不变,副线圈所接电路的等效电阻增大,电流表A2的读数I2变小,选项B正确,A错误.变压器输出功率减小,导致变压器输入功率变小,I1变小,选项C、D错误.] 10.如图11-2-22所示为远距离输电的原理图,变压器均为理想变压器,图中标出了各局部的电压和电流,输电线总电阻为R,以下结论正确的选项是()【导学号:92492393】图11-2-22A.I2=U2 RB.U2I2=U4I4C.假设用户的用电功率变大,那么U4变大D.假设用户的用电功率变大,那么I1变大D[在输电的回路中,有U2=I2R+U3,输电线上损失的电压小于升压变压器的输出电压,A错误;升压变压器的输入功率为总功率,等于输电线上的损耗功率和用户得到的功率之和,B错误;电厂输出的电压U1不变,那么U2不变,假设用户的用电功率变大,那么输电电流变大,那么输电线上损失的电压变大,用户得到的电压变小,C错误,D正确.]B级名校必刷题11. (多项选择)(2021 ·天津高考)如图11-2-23所示,理想变压器的原线圈连接一只理想交流电流表,副线圈匝数可以通过滑动触头Q来调节,在副线圈两端连接了定值电阻R0和滑动变阻器R,P为滑动变阻器的滑动触头.在原线圈上加一电压为U的正弦交流电,那么()图11-2-23A.保持Q的位置不动,将P向上滑动时,电流表读数变大B.保持Q的位置不动,将P向上滑动时,电流表读数变小C .保持P 的位置不动,将Q 向上滑动时,电流表读数变大D .保持P 的位置不动,将Q 向上滑动时,电流表读数变小BC [保持Q 的位置不动,那么U 2不变,将P 向上滑动时,R 接入电路的电阻变大,根据I 2=U 2R 0+R知,I 2变小,由I 1I 2=n 2n 1得I 1也变小,即电流表读数变小,选项A 错误,选项B 正确;保持P 的位置不动,将Q 向上滑动时,U 2变大,那么根据P 2=U 22R 0+R知副线圈输出功率变大,由P 1=P 2知,变压器原线圈输入功率P 1变大,而P 1=I 1U ,输入电压U 一定,I 1变大,即电流表读数变大,选项C 正确,选项D 错误.]12.(2021·南宁模拟)如图11-2-24甲为某水电站的电能输送示意图,升压变压器原、副线圈匝数比为1∶15,降压变压器的副线圈接有负载R ,升压、降压变压器之间的输电线路的总电阻为10 Ω,变压器均为理想变压器,升压变压器原线圈中接入如图乙所示的正弦式交变电压,输送功率为33 kW.以下说法正确的选项是( )甲 乙图11-2-24A .输电线上交变电流的变化周期为0.01 sB .输电线中电流为150 AC .降压变压器原线圈输入电压为3 200 VD .输电线上功率损失为500 WC [由图乙所示的正弦式交变电压图象可知周期T =2×10-2 s ,变压器不改变交变电流的周期,所以输电线上交变电流的变化周期为0.02 s ,选项A 错误;升压变压器原线圈电压的最大值为311 V ,有效值U 1=3112V =220 V ,由U 1U 2=n 1n 2得升压变压器副线圈的输出电压U2=n2n1U1=15×220 V=3 300 V,输电线中电流为I2=PU2=10 A,选项B错误;输电线电压损失ΔU=I2R=100 V,降压变压器原线圈输入电压为U=U2-ΔU=3 200 V,选项C正确.输电线上功率损失为P 损=I22R=1 000 W,选项D错误.]13.(2021·无锡模拟)如图11-2-25所示,电路中理想变压器的匝数比为4∶1,电流表为理想的交流电表.将四个完全一样的小灯泡(8 V 4 W)接入副线圈,在原线圈两端加瞬时值表达式为u=322sin 100πt(V)的交流电.那么以下说法正确的选项是()图11-2-25A.电流表的读数为2 2 AB.变压器的输入功率为16 WC.如果将一耐压值为8 V的电容器并联在小灯泡的两端,那么电容器能正常工作D.如果其中的一个小灯泡被烧毁,那么其余的小灯泡均变亮B[由输入端交变电压的瞬时值表达式u=322sin 100πt(V)可知,输入端电压的有效值为32 V,由U1U2=n1n2得副线圈两端的电压的有效值为U2=n2n1U1=8 V,显然四个小灯泡均能正常发光,由P=UI得通过每只灯泡的电流均为I1=PU=0.5 A,电流表的读数为I=4I1=2 A,A错误;由于四个小灯泡均正常发光,那么消耗的总功率为4P=16 W,因此变压器的输入功率为16 W,B正确;由于副线圈两端电压的最大值为8 2 V,大于电容器的耐压值,因此电容器将被击穿,C 错误;如果其中的一个小灯泡被烧毁,由于输入电压、变压器的匝数均不变,因此变压器的输出电压不变,因此其余小灯泡的亮度不变,D错误.]14.(多项选择)(2021·全国卷Ⅱ)如图11-2-26所示,一理想变压器原、副线圈的匝数分别为n 1、n 2.原线圈通过一理想电流表Ⓐ接正弦交流电源,一个二极管和阻值为R 的负载电阻串联后接到副线圈的两端.假设该二极管的正向电阻为零,反向电阻为无穷大.用交流电压表测得a 、b 端和c 、d 端的电压分别为U ab 和U cd ,那么( )【导学号:92492394】图11-2-26A .U ab ∶U cd =n 1∶n 2B .增大负载电阻的阻值R ,电流表的读数变小C .负载电阻的阻值越小,cd 间的电压U cd 越大D .将二极管短路,电流表的读数加倍BD [变压器的变压比U 1U 2=n 1n 2,其中U 1、U 2是变压器原、副线圈两端的电压.U 1=U ab ,由于二极管的单向导电特性,U cd ≠U 2,选项A 错误.增大负载电阻R 的阻值,负载的电功率减小,由于P 入=P 出,且P 入=I 1U ab ,所以原线圈上的电流I 1减小,即电流表的读数变小,选项B 正确.c 、d 端的电压由输入电压U ab 决定,负载电阻R 的阻值变小时,U cd 不变,选项C 错误.根据变压器上的能量关系有E 输入=E 输出,在一个周期T 的时间内,二极管未短路时有U ab I 1T =U 2R ·T 2+0(U 为副线圈两端的电压),二极管短路时有U ab I 2T =U 2R T ,由以上两式得I 2=2I 1,选项D 正确.]15.(多项选择)如图11-2-27甲所示,理想变压器原、副线圈的匝数比为4∶1,b 是原线圈的中心触头,图中电表均为理想的交流电表,定值电阻R =10 Ω,其余电阻均不计,从某时刻开场在原线圈c 、d 两端加上如图乙所示的交变电压,那么以下说法正确的选项是( )图11-2-27A .当单刀双掷开关与a 连接时,电压表的示数为55 VB .当单刀双掷开关与a 连接且t =0.01 s 时,电流表示数为零C .当单刀双掷开关由a 拨向b 时,原线圈的输入功率增大D .当单刀双掷开关由a 拨向b 时,副线圈输出电压的频率为25 HzAC [原线圈电压的有效值为U 1=U m 2=220 V ,当单刀双掷开关与a 连接时,根据U 1U 2=n 1n 2可得副线圈的电压为U 2=55 V ,电压表读数为55 V ,选项A 正确;在任何时刻电流表的读数都是电流的有效值,所以电流表的读数不是零,选项B错误;当单刀双掷开关由a 拨向b 时,根据U 1U 2=n 1n 2可得副线圈的电压为U 2=110 V ,输出功率P 2=U 22R 变大,输入功率也变大,选项C 正确;副线圈中交流电的频率与原线圈中交流电的频率相等,大小都是f =1T =50 Hz ,选项D 错误.]16.(多项选择)如图11-2-28甲所示的变压器,接如图乙所示的交流电时,灯泡正常发光,电容器能正常工作,现将电源换成如图丙所示的交流电,那么( )甲 乙 丙图11-2-28A .由于丙交变电流的周期变短,因此灯泡比第一次亮B .由于丙的频率比甲的大,因此电容器有可能被击穿C .无论接乙电源,还是接丙电源,假设滑动触头P 向上移动,灯泡都变暗D .假设将原线圈n 1的匝数增加,灯泡消耗的功率将变小CD [由题图知,乙、丙所示的交流电的最大值相等,由U 有效=U m 2知,两交流电的有效值相等,由U 1U 2=n 1n 2知,经同一变压器后,两种情况下副线圈两端的电压U 2相等,因此灯泡两端的电压一样,由P =U 2R 知,灯泡消耗的功率一样,因此灯泡的亮度一样,选项A 错误;同理可知,加在电容器两端的电压一样,因此电容器能正常工作,选项B 错误;无论电源接乙还是接丙,假设滑动触头P 向上移动,那么滑动变阻器接入电路中的阻值都变大,由闭合电路欧姆定律知,电路中的电流都减小,由P =I 2R 知,灯泡消耗的功率都减小,因此灯泡都变暗,选项C 正确;假设将原线圈n 1的匝数增多,由U 2U 1=n 2n 1知,副线圈的输出电压U 2减小,由闭合电路欧姆定律知,电路中的电流减小,由P =I 2R 知,灯泡消耗的功率减小,选项D 正确.]。
近年高考物理一轮复习第十一章第2讲变压器电能的输送练习鲁科版(2021年整理)
2019版高考物理一轮复习第十一章第2讲变压器电能的输送练习鲁科版编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望(2019版高考物理一轮复习第十一章第2讲变压器电能的输送练习鲁科版)的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。
本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为2019版高考物理一轮复习第十一章第2讲变压器电能的输送练习鲁科版的全部内容。
第2讲变压器电能的输送[课时作业] 单独成册方便使用[基础题组]一、单项选择题1.一电器中的变压器可视为理想变压器,它将220 V交变电压改变为110 V.已知变压器原线圈匝数为800,则副线圈匝数为( )A.200 B.400C.1 600 D.3 200解析:根据变压器的变压规律U1U2=错误!得,n2=错误!n1=错误!×800=400,选项B正确.答案:B2.(2018·河北唐山模拟)一含有理想变压器的电路如图所示,变压器原副线圈匝数比n1∶n2=2∶1,图中电阻R1、R2和R3的阻值分别是4 Ω、2 Ω和3 Ω,U为有效值恒定的正弦交流电源.当开关S断开时,理想电流表的示数为I,当S闭合时,电流表的示数为( )A。
错误!I B。
错误!IC.错误!I D.2I解析:设S闭合时,电流表示数为I1,对理想变压器有P入=P出,错误!=错误!,则开关闭合时有I1U-I错误!R1=(2I1) 2R2,开关断开时有IU-I2R1=(2I)2(R2+R3),两式联立解得I1=2I,故D项正确.答案:D3.远距离输电的原理图如图所示,升压变压器原、副线圈的匝数分别为n1、n2,电压分别为U1、U2,电流分别为I1、I2,输电线上的电阻为R。
(新课标)高考物理一轮总复习第十一章第二讲变压器电能的输送练习(含解析)
变压器 电能的输送[A 组·基础题]1.如图所示,一理想变压器原、副线圈匝数比n 1∶n 2=5∶1,其原线圈接一交流电源,电压u =2202sin 100πt V ,副线圈接一电动机,电阻为11 Ω.若电流表A 2示数为1 A ,电表对电路的影响忽略不计,则( B )A .交流电的频率为100 HzB .电动机输出功率为33 WC .电流表A 1示数为5 AD .变压器原线圈的输入功率为33 W2.(2018·广东高考一模)在如图所示的电路中,理想变压器原线圈匝数n 1=600匝,副线圈的匝数n 2=120匝,当原线圈接入u =180sin 50πt V 的正弦式交变电流时,下列判断正确的是( C )A .正弦式交变电流的频率为50 HzB .副线圈两端电压为36 VC .当滑动变阻器滑片向b 端滑动时,灯泡消耗的电功率一定增大D .当滑动变阻器滑片向a 端滑动时,滑动变阻器消耗的总电功率一定增大解析:正弦交流电的频率为f =ω2π=50π2π=25 Hz ,A 错误;原线圈两端电压为U 1=1802=90 2 V ,根据U 1U 2=n 1n 2可得副线圈两端电压为U 2=18 2 V ,B 错误;当滑动变阻器滑片向b 端滑动时,灯泡两端的电压增大,故小灯泡消耗的电功率一定增大,C 正确;滑动变阻器滑片向a 端滑动过程中,其连入电路的电阻分为两部分,一部分增大,一部分减小,所以其消耗的总功率不一定增大,D 错误.3.普通的交流电流表不能直接接在高压输电线路上测量电流,通常要通过电流互感器来连接,图中电流互感器ab 一侧线圈的匝数较少,工作时电流为I ab ,cd 一侧线圈的匝数较多,工作时电流为I cd ,为了使电流表能正常工作,则( B )A.ab接MN、cd接PQ,I ab<I cdB.ab接MN、cd接PQ,I ab>I cdC.ab接PQ、cd接MN,I ab<I cdD.ab接PQ、cd接MN,I ab>I cd4.如图,一理想变压器原线圈接正弦式交流电源,副线圈接有三盏相同的灯(不计灯丝电阻的变化),灯上均标有“36 V 6 W”字样,此时L1恰好正常发光,图中两个电表均为理想电表,其中电流表的示数为0.5 A,下列说法正确的是( D )A.原、副线圈匝数之比为3∶1B.变压器的输入功率为12 WC.电压表的示数为9 VD.若L3突然断路,则L1变暗,L2变亮,输入功率减小5.(多选)如图所示,M是一小型理想变压器,接线柱a、b接在电压u=311sin 314t V的正弦交流电源上,变压器右侧部分为一火警报警系统,其中R2是用半导体热敏材料(电阻随温度升高而减小)制成的传感器,电流表A2是值班室的显示器,显示通过R1的电流,电压表V2显示加在报警器两端的电压(报警器未画出),R3是一定值电阻.当传感器R2所在处出现火情时,下列说法正确的是( BD )A.变压器的输入功率不变B.变压器的输入功率增大C.电流表A1的示数增大,电压表V1的示数增大D.电流表A2的示数减小,电压表V2的示数减小6.(多选)(2019·山西榆社中学联考)如图所示,理想变压器原、副线的匝数比n1∶n2=22∶1在a、b端加上一交变电压u=2202sin 100 πt V,通过小灯泡的电流为0.3 A,小灯泡正常发光,则下列说法正确的是( AD )A.小灯泡的额定功率为3 WB.小灯泡的额定功率为66 WC.将滑动变阻器的滑片稍微下移,灯泡会变暗D.将滑动变阻器的滑片稍微下移,变压器的输入功率将变小7.(多选)如图所示,50匝矩形闭合导线框ABCD处于磁感应强度大小B=210T的水平匀强磁场中,线框面积S=0.5 m2,线框电阻不计,线框平面与磁感线垂直,以此时刻为计时起点,线框绕垂直于磁场的轴OO′以角速度ω=200 rad/s匀速转动,并与理想变压器原线圈相连,副线圈接入一只“220 V 60 W”灯泡,且灯泡正常发光,熔断器允许通过的最大电流为10 A,下列说法正确的是( BD )A.图示位置穿过线框的磁通量变化率不为零B.线框中交变电压瞬时值的表达式为e=5002·sin 200t VC.变压器原、副线圈匝数之比为50∶11D.变压器允许输出的最大功率为5 000 W[B组·能力题]8. 如图所示的电路中,变压器为理想变压器,原线圈接一正弦交变电流,副线圈接火灾报警系统(报警器未画出),电压表和电流表均为理想电表,R0为定值电阻,R为半导体热敏电阻,其阻值随温度的升高而减小,则当该装置附近有火源而导致其所在位置温度升高时(不考虑仪器的损坏)( B )A.电流表示数不变B.电压表的示数不变C.R0的功率变小D.变压器的输出功率减小9.如图所示,理想变压器原、副线圈的匝数比为10∶1,b是原线圈中心的抽头,电压表和电流表均为理想电表,除R以外其余电阻不计.从某时刻开始在原线圈两端加上交变电压,其瞬时值表达式为u1=2202·sin 100πt V.下列说法中正确的( C )A .t =1600 s 时,电压表的示数为220 V B .t =1600s 时,a 、c 两点间电压瞬时值为110 V C .滑动变阻器滑片向上移,电压表的示数不变,电流表的示数减小D .单刀双掷开关由a 扳向b ,电压表的示数不变,电流表的示数减小10.(多选)如图所示,匀强磁场的磁感应强度B =22T ,单匝矩形线圈面积S =1 m 2,电阻r =10 Ω,绕垂直于磁场的轴OO ′匀速转动.线圈通过电刷与一理想变压器原线圈相接.V 为理想交流电压表,A 1、A 2为理想交流电流表,L 1、L 2为两个完全相同的电灯泡,灯泡上标有“20 V 20 W”的字样且均正常发光,电流表A 1的示数为1 A .则以下说法正确的是( AC )A .电流表A 1、A 2的示数之比为1∶2B .理想电压表原、副线圈的匝数之比为1∶2C .线圈匀速转动的角速度ω=100 rad/sD .电压表的示数为40 2 V11.(多选)如图甲所示,空间中存在一水平方向的匀强磁场,磁感应强度B =0.5 T ,一矩形线圈绕水平中心轴P 匀速转动,转动角速度ω=10 2 rad/s ,线圈面积S =0.3 m 2,匝数n =4,现把甲图产生的交流电加在乙图的a 线圈两端,铁芯上的另一线圈b 与一个标有“12 V 9 W”的小灯泡相连.线圈a 与b 的匝数之比为1∶2.甲图中的矩形线圈从图示位置运动开始计时,不计所有导线的电阻,则( BD )A .线圈转动产生的感应电动势e =62sin 102t VB .线圈绕P 转动时的电动势等于绕另一平行于P 轴的Q 轴转动时的电动势C .小灯泡恰好正常发光D .小灯泡不能正常发光12.(多选)(2019·长春实验中学开学考试)含有理想变压器的电路如图所示,L 1、L 2、L 3均为“24 V 2 W”的灯泡,V 为理想交流电压表,a 、b 端接正弦交流电压源(输出电压的有效值恒定).当开关S 闭合时,灯泡均正常发光.下列说法正确的是( BD )A .变压器原、副线圈匝数比为1∶2B .电压表的示数为72 VC .变压器的输入功率为8 WD .若在副线圈上再并联一个相同的灯泡,灯泡L 1可能会烧毁解析:每个灯泡的额定电流:I L =P L U L =224 A =112 A ,则原线圈的电流为I 1=112A ,副线圈的电流为I 1=16 A ,则n 1n 2=I 2I 1=21,选项A 错误;变压器次级电压为24 V ,则根据匝数比可得初级电压为U 1=n 1n 2U 2=48 V ,则电压表读数为48 V +24 V =72 V ,选项B 正确;变压器的输入功率:P 1=U 1I 1=4 W ,选项C 错误; 副线圈上再并联一个相同的灯泡L 4,则副线圈电流增大,则原线圈电流也增大,超过额定电流,灯泡L 1可能烧坏,故D 正确.13.(2019·河南中原名校质检)2017年8月,广东省受台风“天鹤”影响,造成大面积停电.某通讯公司准备的应急供电系统如图所示,图中T 1、T 2分别为理想的升压变压器和降压变压器,R 表示输电线电阻,I 表示电流,U 表示线圈两端电压,n 表示线圈的匝数,下列说法正确的是( D )A .如果发电机的输出功率为P ,则P =U 1I 1=U 2I 2=U 4I 4B .若n 1∶n 2=n 4∶n 3,则有U 1=U 4C .用户消耗的功率越大,输电线上消耗的功率越小D .如果发电机的输出功率为P ,则输电线上消耗的功率为P 2U 22R 解析:由于输电线需要消耗一部分电能,故发电机的输出功率P =U 1I 1=U 2I 2>U 4I 4,A 错误;输电线上有电压降,所以n 1n 2=U 1U 2,U 2=ΔU +U 3,n 3n 4=U 3U 4,即U 1ΔU +U 3=U 4U 3,故U 1≠U 4,B 错误;根据P =UI 可知I 2=P U 2,可知输电线上损耗的功率ΔP =I 22R =P 2U 22R ,用户消耗的功率越大,则发电机输出功率越大,输电线上消耗的功率越大,C 错误,D 正确.。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第2课 变压器 电能的输送一、单项选择题 1.如图所示,原、副线圈匝数比为2∶1的理想变压器正常工作时,以下说法不正确的是( )A .原、副线圈磁通量之比为2∶1B .原、副线圈电流之比为1∶2C .输入功率和输出功率之比为1∶1D .原、副线圈磁通量变化率之比为1∶1解析:电流与匝数成反比,故B 对;输入功率等于输出功率,故C 对;原、副线圈的磁通量及磁通量变化率相等,故A 错D 对.答案:A 2.一理想变压器原、副线圈匝数比n 1∶n 2=11∶5,原线圈与正弦交变电源连接,输入电压u 如图所示.副线圈仅接入一个10 Ω的电阻.则( )A .流过电阻的电流是20 AB .与电阻并联的电压表的示数是100 2 VC .经过1分钟电阻发出的热量是6×103 JD .变压器的输入功率是1×103 W解析:原线圈中电压的有效值是220 V .由变压比知副线圈中电压为100 V ,流过电阻的电流是10 A ;与电阻并联的电压表的示数是100 V ;经过1分钟电阻发出的热量是6×104J ;P 入=P 出=U 22R =100210V =1×103 W .只有D 项正确.答案:D3.如图所示,有一理想变压器,原、副线圈的匝数比为n.原线圈接正弦交流电压U ,输出端接有一个交流电流表和一个电动机.电动机线圈电阻为R.当输入端接通电源后,电流表读数为I ,电动机带动一重物匀速上升.下列判断正确的是( )A .电动机两端电压为IRB .电动机消耗的功率为I 2RC .原线圈中的电流为nID .变压器的输入功率为UI n解析:因电动机是非纯电阻电路,U ≠IR ,P ≠I 2R ,A 、B 错.电动机两端电压为U n,故电动机消耗的功率为IU n ,即为变压器的输入功率,原线圈中的电流I 0=I n,D 对C 错.答案:D 4.如图所示,左侧的圆形导电环半径为r =1.0 cm ,导电环与一个理想变压器的原线圈相连,变压器的副线圈两端与一个电容为C =100 pF 的电容器相连,导电环的电阻不计,环中有垂直于圆环平面的变化磁场,磁感应强度B 的变化率为ΔBΔt =1002πsin ωt ,若电容器C 所带电荷量的最大值为1.41×10-9C ,则所用理想变压器的原、副线圈的匝数之比为(取π2=10)( )A .1∶100B .100∶1C .1∶100 2D .1002∶1解析:原线圈两端电压最大值:U 1m =⎝ ⎛⎭⎪⎫ΔB Δt mS =0.1 2 V. 副线圈两端电压的最大值即电容器两端电压的最大值. 由C =Q U 得:U 2m =Q m C=14.1 V , 所以n 1n 2=U 1m U 2m =1100.故A 对. 答案:A 5.如图所示,一理想变压器原、副线圈匝数比为3∶1,原线圈中串一个灯泡L ,副线圈上接三个与L 相同的灯泡,这三个灯泡均能正常发光,则( )A .灯L 也能正常发光B .灯L 比另三灯都暗C .灯L 将会被烧坏D .不能确定解析:原、副线圈中的电流之比为I 1I 2=n 2n 1=13,而副线圈中通过每盏灯的电流均为其额定电流I 额=I 23.又I 1=13I 2,所以通过原线圈中灯L 的电流恰为其额定电流,灯L 正常发光,所以A 正确.答案:A6.2008年1月份,我国南方大部分地区遭遇特大雪灾,输电线表面结冰严重,导致线断塔倒.某学校实验兴趣小组设计了利用输电导线自身电阻发热除冰的救灾方案,处理后的电路原理如图所示,输电线路终端降压变压器用模拟负载R 0代替,R L 为输电线电阻,并将电阻R L 放入冰雪中,在变压器原线圈两端加上交变电流后即出现冰雪融化的现象.为了研究最好除冰方案,下列模拟实验除给定操作外,其他条件不变,不考虑其可行性,你认为其中最合理的是( )A .将调压变压器滑动触头P 向上移动一些B .将调压变压器滑动触头P 向下移动一些,同时延长通电时间C .通过计算,选择适当输出电压,并闭合S 将模拟负载R 0短时短路D .通过计算,选择适当输出电压,并将模拟负载R 0的阻值增大一些解析:输电线的电阻R L 一定,将调压变压器滑动触头P 向上移动一些,可以增大输出电压和输出电流,因此R L 上消耗的功率增大,可以增强除冰效果,但同时也增大了电能消耗;延长通电时间,虽可以增大发热量,但发热快慢不变即功率不变,若发热与导线散热平衡,则导线上的冰是不能除去的;如果所加电压适当,闭合S 将模拟负载R 0短时短路,可以将电能在R L 上释放短时产生大量热量而除冰,适当电压可保证输电线不被烧断,节能省时;若增大R 0,则R L 上的电功率会减小.因此最合理的是方案C.答案:C二、双项选择题7.正弦式电流经过匝数比为n 1n 2=101的变压器与电阻R 、交流电压表V 、交流电流表A 按如图甲所示方式连接,R =10 Ω.图乙所示是R 两端电压U 随时间变化的图象,U m =10 2 V ,则下列说法中正确的是( )A .通过R 的电流i R 随时间t 变化的规律是i R =2cos 100πt(A )B .电流表A 的读数为0.1 AC .电流表A 的读数为210A D .电压表的读数为U m =10 2 V解析:由图乙所示图象知T =2×10-2s ,f =50 Hz ,ω=2πf =100π rad/s ,I m =U m R=2 A ,故i R =2cos 100πt (A),A 正确.再根据I 1I 2=n 2n 1,I 2=I m2=1 A 知,I 1的有效值为0.1 A ,B 正确,C 错误.电压表读数应为副线圈电压的有效值,U =U m2=10 V ,故D 错误.答案:AB 8.如图所示,理想变压器的原、副线圈匝数比为1∶5,原线圈两端的交变电压为u =202sin 100 πt(V ).氖泡在两端电压达到100 V 时开始发光.下列说法中正确的有( )A .开关接通后,氖泡的发光频率为100 HzB .开关接通后,电压表的示数为100 VC .开关断开后,电压表的示数变大D .开关断开后,变压器的输出功率不变解析:由u =202sin 100πt (V)可知,U m =20 2 V ,f =50 Hz ,氖泡在一个周期内发光两次,故其发光频率为100 Hz ,A 正确.电压表示数为U =U m2×5=100 V ,B 正确.开关断开后电压表示数不变,输出功率变小,故C 、D 错误.答案:AB9.如图所示是霓虹灯的供电电路,电路中的变压器可视为理想变压器.已知变压器原线圈与副线圈的匝数比n 1n 2=120,加在原线圈上的电压为u 1=311sin 100 πt(V ),霓虹灯正常工作的电阻R =440 k Ω,I 1、I 2表示原、副线圈中的电流.下列判断正确的是( )A .副线圈两端电压6 220 V ,副线圈中的电流14.1 mAB .副线圈两端电压4 400 V ,副线圈中的电流10.0 mAC .I 1<I 2D .I 1>I 2解析:原线圈电压的有效值为U =U m2=220 V , 由U 1U 2=n 1n 2得副线圈电压U 2=4 400 V ; 由I 2=U 2R得I 2=10.0 mA ,选项B 对. 根据n 1<n 2,而I 1I 2=n 2n 1,故I 1>I 2,选项D 对.答案:BD10.在某交流电路中,有一正在工作的变压器,原、副线圈的匝数分别为n 1=600匝、n 2=120匝,电源的电压为U =311sin 100πt(V ),原线圈中串联一个额定电流为0.2 A 的保险丝,为保证保险丝不被烧毁,则( )A .负载功率不能超过44 WB .副线圈电流的最大值不能超过1 AC .副线圈电流的有效值不能超过1 AD .无论副线圈电流有多大,保险丝总不会被烧毁解析:保险丝的额定电流指有效值,由电流与线圈匝数的关系I 1I 2=n 2n 1及原线圈中电流的有效值I 1≤0.2 A 得副线圈中的电流的有效值I 2≤1 A ,则副线圈电流的最大值不能超过2I 2= 2 A .再由电压与线圈匝数的关系U 1U 2=n 1n 2及原线圈两端的电压的有效值U 1=U 1m2=220 V得副线圈两端电压的有效值U 2=44 V ,则有P =U 2I 2≤44 W ,故A 、C 选项正确,B 、D 选项错误.答案:AC11.某小型水电站的电能输送示意图如图所示,发电机的输出电压为200 V ,输电线总电阻为r ,升压变压器原、副线圈匝数分别为n 1、n 2,降压变压器原、副线圈匝数分别为n 3、n 4(变压器均为理想变压器).要使额定电压为220 V 的用电器正常工作,则( )A .n 2n 1>n 3n 4B .n 2n 1<n 3n 4C .升压变压器的输出电压等于降压变压器的输入电压D .升压变压器的输出功率大于降压变压器的输入功率解析:由于输电线上的功率损耗,故升压变压器的输出功率大于降压变压器的输入功率,P 出-P 损=P 入,故D 正确.U 2U 1=n 2n 1,U 3U 4=n 3n 4,因为U 1=200 V <U 4=220 V ,U 2>U 3=U 2-U 线,故n 2n 1>n 3n 4,A 正确. 答案:AD三、非选择题 12.理想变压器原线圈中输入电压U 1=3 300 V ,副线圈两端电压U 2为220 V ,输出端连有完全相同的两个灯泡L 1和L 2,绕过铁芯的导线所接的电压表V 的示数U =2 V .求:(1)原线圈n 1等于多少匝?(2)当开关S 断开时,电流表A 2的示数I 2=5 A .则电流表A 1的示数I 1为多少? (3)当开关S 闭合时,电流表A 1的示数I 1′等于多少?解析:(1)由电压与变压器匝数的关系可得:U 1n 1=U 2n 2=U ,则n 1=1 650匝. (2)当开关S 断开时,有:U 1I 1=U 2I 2,I 1=U 2I 2U 1=13A.(3)当开关S 断开时,有:R L =U 2I 2=44 Ω.当开关S 闭合时,设副线圈总电阻为R ′,有R ′=R L 2=22 Ω,副线圈中的总电流为I 2′,则I 2′=U 2R ′=10 A .由U 1I 1′=U 2I 2′可知,I 1′=U 2I 2′U 1=23A.答案:(1)1 650匝 (2)13 A (3)23 A13.三峡水利枢纽工程是长江流域治理开发的关键工程,是中国规模最大的水利工程.枢纽控制流域面积为1.0×106 km 2,占长江流域面积的56%,坝址处年平均流量为Q =4.51×1011 m 3.水利枢纽的主要任务包括防洪、发电、航运三方面.在发电方面,三峡电站安装水轮发电机组26台,总装机容量(指26台发电机组同时工作的总发电功率)为P =1.82×107kW ,年平均发电量约为W =8.40×1010 kW ·h .该工程已全部竣工,电站主要向华中、华东电网供电,以缓解这两个地区的供电紧张局面.阅读上述资料,解答下列问题(水的密度ρ=1.0×103 kg /m 3,g 取10 m /s 2):(1)若三峡电站上、下游水位差按h =100 m 计算,试推导三峡电站将水流的势能转化为电能的效率η的公式,并计算出效率η的数值.(2)若26台发电机组全部建成并发电,要达到年发电量的要求,每台发电机组平均年发电时间t 为多少天?(3)将该电站的电能输送到华中地区,送电功率为P 1=4.5×105kW ,采用超高压输电,输电电压为U =500 kV ,而发电机输出的电压约为U 0=18 kV .若输电线上损耗的功率为输电功率的5%,求发电站的升压变压器原、副线圈的匝数比和输电线路的总电阻.解析:(1)一年里水流做功(即减少的势能)W ′=Q ρgh .水流的势能转化为电能的效率η=W W ′=W Q ρgh, 将数据代入上式得η≈67%.(2)设每台发电机组平均年发电n 天,则W =Pt , 即P ×n ×24=W .所以n =W24P =8.40×10101.82×107×24天≈192.3天. (3)升压变压器原、副线圈的匝数比n 1n 2=U 0U =18500=9250,输电线上的电流I =P 1U=900 A.损失功率P 损=5%P 1=I 2r ,所以r ≈27.8 Ω. 答案:(1)η=WQ ρgh 67% (2)192.3天 (3)925027.8 Ω。
